Typ produktu	Digestoř
Značka	Hoover
Model	HTS9CBK3X
Rozměry (Š x H x V)	90 x 50 x 65-75 cm (odhad)
Hmotnost	Přibližně 15 kg (odhad)
Elektrické napájení	220-240 V ~ 50 Hz, pojistka 3A
Třída energetické účinnosti	A (odhad)
Rychlosti odsávání	3 rychlosti + funkce booster (5 min)
Ovládání	Tlačítka nebo dotykové ovládání podle verze (5 možných konfigurací)
Osvětlení	Integrované LED, max 1,5 W
Tukový filtr	Kovový, lze mýt v myčce nádobí, doporučuje se měsíční čištění
Uhlíkový filtr	Volitelný pro režim recirkulace, roční výměna
Průměr odtahového potrubí	150 mm
Minimální vzdálenost nad varnou deskou	65-75 cm pro elektrické/plynové desky
Časovač	Ano, nastavitelný až na 60 minut (podle verze)
Displej	LCD na některých verzích (čas, časovač, rychlost)
Hladina hluku	Přibližně 55-65 dB(A) podle rychlosti (odhad)
Způsoby instalace	Venkovní odtah nebo recirkulace
Ochrana	Třída I, povinné uzemnění
Údržba	Vnější čištění měkkým hadříkem; měsíční čištění tukového filtru; roční výměna uhlíkového filtru
Bezpečnost	Nepoužívejte otevřený oheň pod digestoří; zajištění dostatečného větrání; dohled nad dětmi
Náhradní díly	Filtry, LED žárovka, motor, ovládání (dostupné v servisním středisku)
Záruka	2 roky (standardně, podle země)

Často kladené otázky - HTS9CBK3X HOOVER

Jaká je ideální výška instalace digestoře nad varnou deskou?

Doporučená vzdálenost je 65 až 75 cm nad elektrickou nebo plynovou varnou deskou pro optimální účinnost.

Jak čistit tukový filtr digestoře Hoover HTS9CBK3X?

Tukový filtr by měl být čištěn každý měsíc běžným čisticím prostředkem nebo v myčce nádobí. Znečištěný filtr zvyšuje riziko požáru a snižuje odsávání.

Kdy je třeba vyměnit uhlíkový filtr?

Pro režim recirkulace musí být uhlíkový filtr vyměněn alespoň jednou ročně v závislosti na frekvenci používání. Absorbuje pachy, ale nečistí se.

Jak aktivovat funkci booster?

Stiskněte určené tlačítko (často označené 'B' nebo '4'), když digestoř běží. Maximální rychlost se aktivuje na 5 minut a poté se automaticky sníží.

Je na této digestoři k dispozici časovač?

Ano, některé verze mají nastavitelný časovač až na 60 minut. V pohotovostním režimu lze také nastavit denní čas.

Jak vyměnit LED žárovku?

Sejměte skleněný panel (šrouby), odpojte konektor a vyměňte celou sestavu žárovka-objímka-kabel (LED max 1,5 W). Žárovky se nevyměňují jednotlivě.

Co dělat, když digestoř silně vibruje?

Zkontrolujte, zda není turbína zablokovaná nebo zda digestoř není správně upevněna na stěně. Pokud se zdá motor uvolněný, kontaktujte odborníka.

Proč je odsávání slabé?

Ujistěte se, že vzdálenost mezi digestoří a varnou deskou je 65-75 cm. Zkontrolujte také, zda je tukový filtr čistý a zda odtahové potrubí není ucpané.

Mohu digestoř používat bez venkovního odtahu?

Ano, v režimu recirkulace. Nainstalujte uhlíkové filtry (součástí dodávky nebo volitelně) a vzduch je filtrován a vrácen zpět do místnosti.

Jak zlikvidovat digestoř na konci životnosti?

Nelikvidujte spotřebič s domovním odpadem. Odevzdejte jej do sběrného střediska elektronického odpadu (v souladu se směrnicí OEEZ).

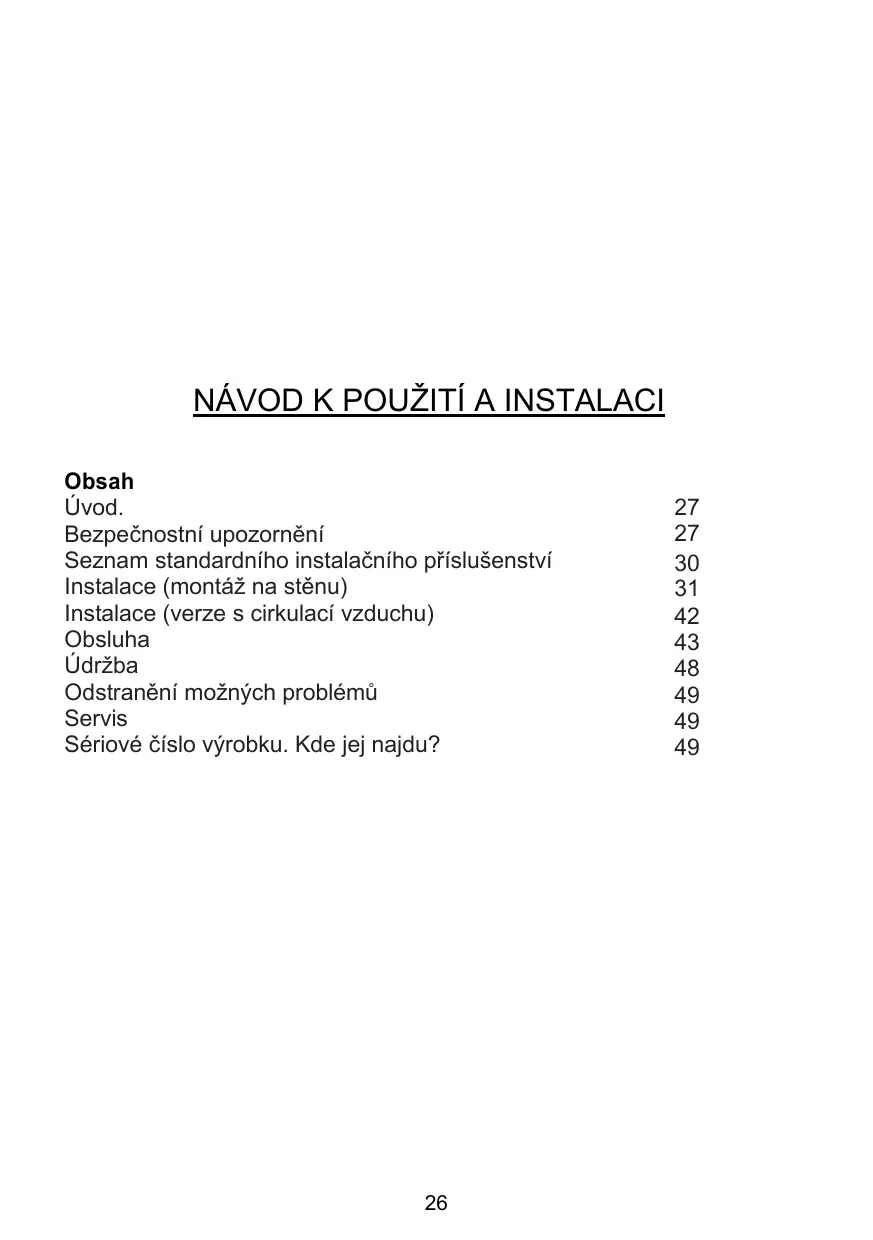

NÁVOD K OBSLUZE HTS9CBK3X HOOVER

Bezpečnostní upozornění 27

Seznam standardního instalačního příslušenství 30

Instalace (montáž na stěnu) 31

Instalace (verze s cirkulací vzduchu) 42

Obsluha 43

Údržba 48

Odstranění možných problémů 49

Servis 49

Sériové číslo výrobku. Kde jej najdu? 49

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržený pro poskytnutí všech potřebných pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací a použitím.

Odsavač je vyrobený z vysoko kvalitních materiálů a v aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

CE

Umístěním označení na tomto výrobku, prohlašujeme na naši vlastní odpovědnost, dodržování předpisů pro všechny evropské bezpečnosti, zdraví a životního prostředí stanovených právními předpisy pro tento produkt.

Bezpečnostní upozornění

• Nedovolte dětem obsluhovat spotřebič.
• Odsavač je určený pro použití v domácnosti, nevhodný pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidelně čistit k zachování dobrého provozního stavu.
• Čistěte odsavač podle pokynů v návodu k použití a zabraňte riziku požáru.
• Zabraňte výstupu volného plamene z plynového sporáku.
• Zajistěte v kuchyni dostatečný přívod vzduchu.
• Před připojením spotřebiče se ujistěte, zda není poškozený přívodní kabel. Poškozený přívodní kabel musí vyměnit kvalifikovaný servisní technik.
• V místnosti musí být dostatečná ventilace, pokud se používá najednou i zařízení spalující plyn nebo jiná paliva.
• Vývod odsavače nesmí být vedený do komínu, který se současně využívá na odvod zplodin spalujících plyn nebo jiná paliva.
• Dodržujte předpisy týkající se odvodu vzduchu.
• Tento spotřebič není určený pro použití osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, pokud nejsou pod dohledem nebo nebyly poučené o použití osobou odpovědnou za jejich bezpečnost.

Nedovolte dětem hrát si se spotřebičem.

- Pod odsavačem neflambujte.

- Odsavač není určený pro instalaci nad varnou desku s více než čtyři hořáky.

- Musí být zajištěno dostatečné větrání místnosti, pokud je odsavač používán současně se spotřebiči spalujícími plyn nebo jiná paliva (nevztahuje se na spotřebiče, které vypouštějí pouze vzduch zpět do místnosti);

- podrobnosti týkající se metody a četnosti čištění.

- existuje riziko požáru, pokud není čištění prováděno v souladu s pokyny;

- neplamte pod odsavačem par;

- POZOR: Přístupné části se mohou při použití s kuchyňskými spotřebiči zahřát.

Riziko zasažení elektrickým proudem

- Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud si nejste jisti, kontaktujte

kvalifikovaného elektrikáře.

- Nedodržením těchto pokynů můžete způsobit zranění, požár nebo zasažení elektrickým proudem.

Elektrická instalace

Celá instalace musí být provedena kvalifikovanou osobou nebo kvalifikovaným elektrikářem.

Před připojením síťového napájení se ujistěte, že síťové napětí odpovídá napětí na typovém štítku.

Přímé spojení

Spotřebič musí být připojen přímo k síti pomocí

omnipolárního jističe s minimální vzdáleností kontaktů 3 mm.

Instalatér musí zajistit, aby bylo elektrické připojení provedeno správně a odpovídalo schématu zapojení.

Kabel nesmí být ohnutý ani stlačený.

Pravidelně kontrolujte, zda není poškozena síťová zástrčka a napájecí kabel. Pokud

je napájecí kabel poškozen, musí být vyměněn za speciální kabel nebo musí být montáž provedena výrobcem nebo jeho servisním zástupcem.

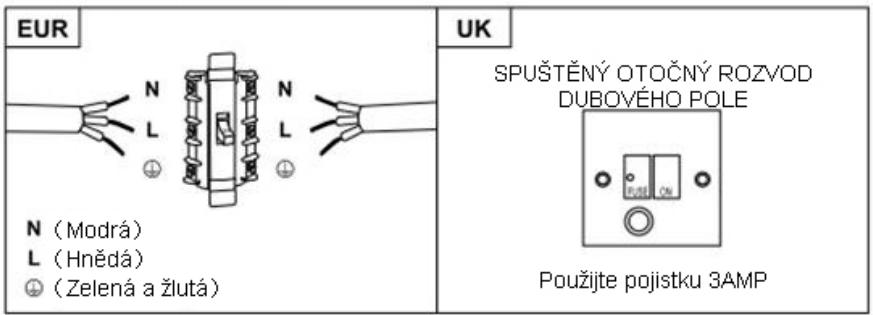

VAROVÁNÍ: Toto je zařízení třídy I a MUSÍ být uzemněno.

Tento spotřebič je dodáván se 3žilovým síťovým kabelem barevně označeným následovně:

Hnědá = L (fáze)

Modrá = N (nulový vodič)

Zelená a žlutá = E (zem)

Pojistka musí být dimenzována na 3 A.

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.
Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodního krytu		1
Držák horního krytu		1
Závěsný držák		1
8 hmoždinky 8 × 6 bílé		9
ŠroubyST4.0×30		9
7.2 šroubyST4.0×8		2

Instalace (montáž na stěnu)

Pokud máte vývod venku, odsavač můžete připojit podle obrázku níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

1. Odsavač instalujte ve vzdálenosti 65–75 cm nad varnou desku pro nejlepší efekt.

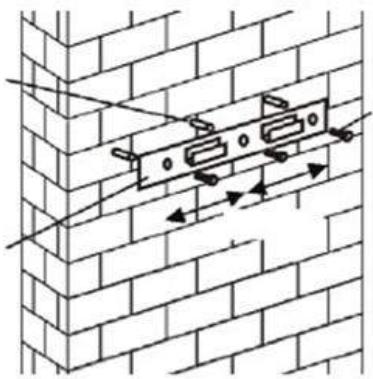

1. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a utáhněte držák na stěnu pomocí dodaných šroubů.

Hmoždinka

Držák na stěnu

Před instalací je třeba vyvrtat další 2x8 mm díry, nasadit upevňovací šrouby a šroubové uzávěry.

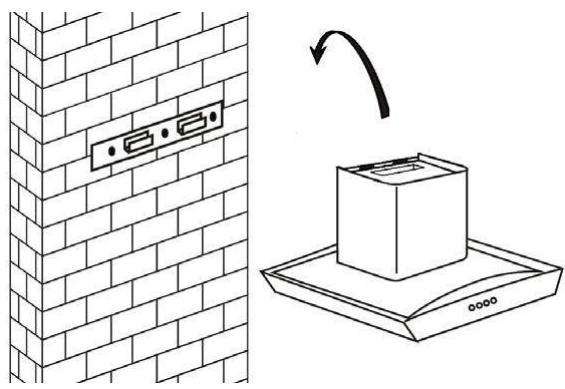

1. Pověste odsavač na držák na stěně.

5. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

i. Umístěte sklo do příslušné pozice na horní stranu odsavače.

ii. Připevněte 4 šrouby s podložkami. Abyste zabránili prasknutí skla, neutahujte šrouby příliš.

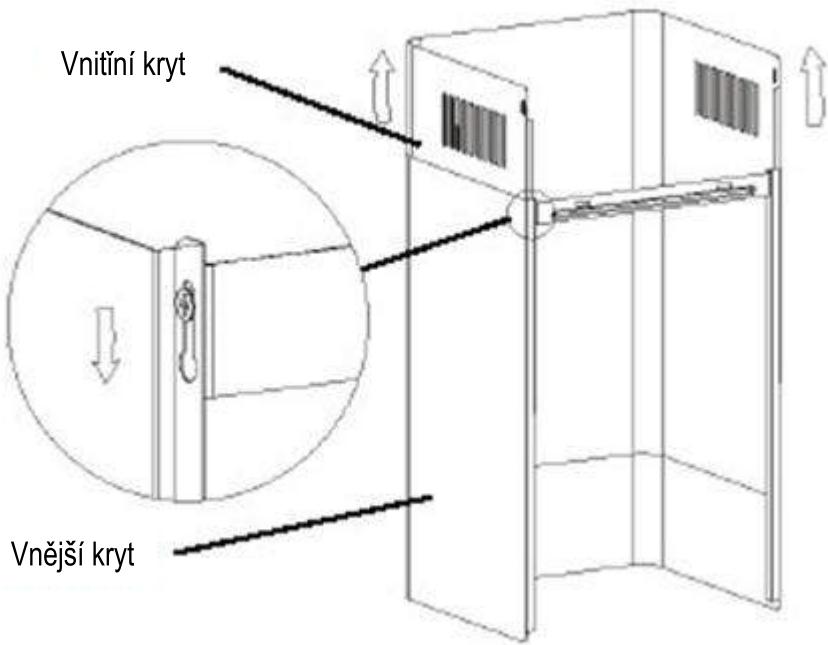

i. Vložte vnitřní kryt komínu do vnějšího krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

6. požadovanou výšku

ii. Vysunutím krytu nastavte výšku odsavače. Po dosažení požadované výšky připevněte upevňovací otvor šrouby podle obrázku.

8.

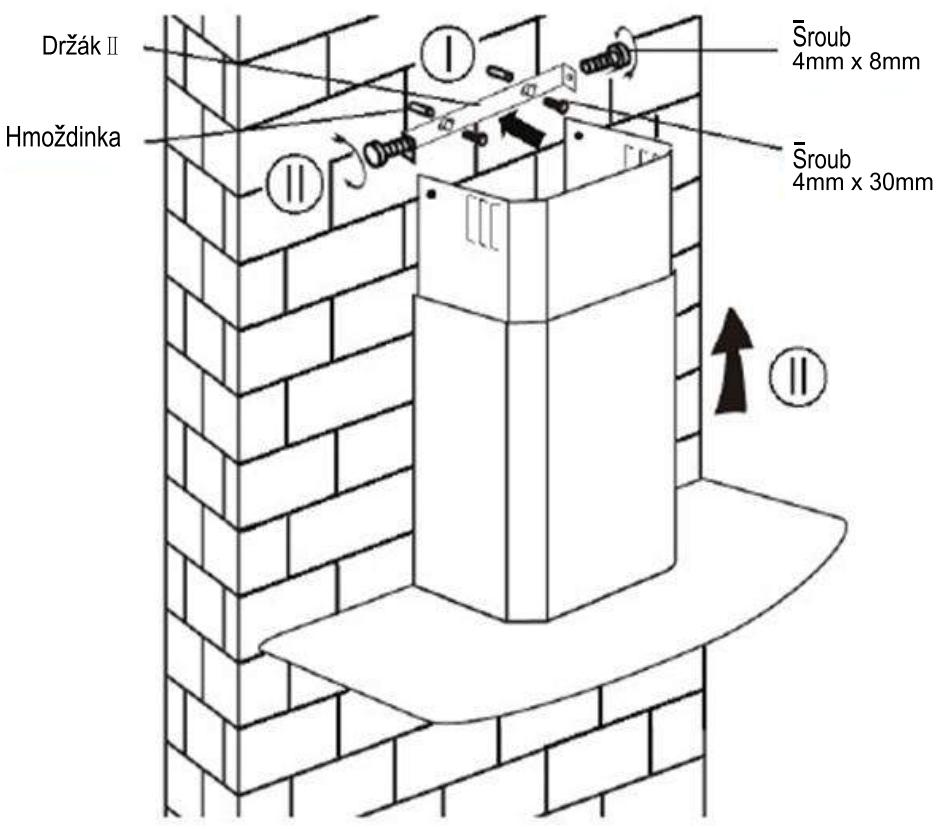

i. Vyvrtejte 2 x 8 mm otvory pro upevnění držáku II. Našroubujte a utáhněte držák II na stěnu pomocí dvou dodaných šroubů. ii. Nasaďte sestavený kryt komínu na jednotku a upevněte 2 šrouby.

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.
deflektor vzduchu		1
Závorka		1
φ8 hmožinkyφ8×φ6 bíé		2
ŠroubyST4.0×30		2
φ7.2 šoubyST3.5×12		2

INSTALACE (DEFLEKTOR VZDUCHU PRO T-SHAPE, OBRÁBĚNÉ SKLO, MODELY PLOCHÉHO SKLA):

Deflektor vzduchu je uveden jako zahrnutý a není volitelný.

1. Před instalací zakřivte oba konce držáku, jak je znázorněno níže:

1. Připevněte držák k plastovému vývodu tvaru T pomocí dodaných šroubů 2ks ST3,5x12mm.

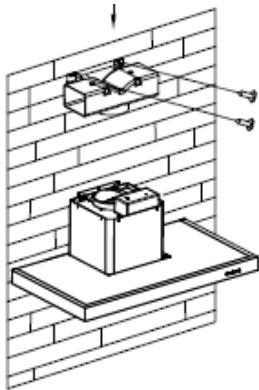

1. Vyvrtejte 2 otvory, aby se do nich vešly hmoždinky, poté zašroubujte a utáhněte držák na zeď pomocí dodaných šroubů 2ks ST4x30mm.

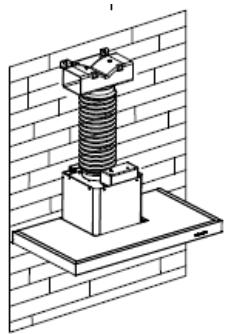

1. Připojte výfukové potrubí k výstupu vzduchu odsavače par, jak je znázorněno níže:

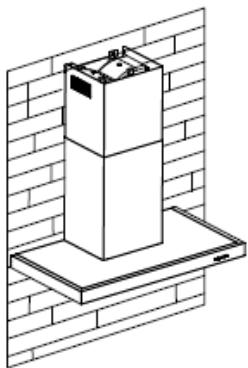

1. Nainstalujte komín do jednotky a upevněte jej.

Vezměte prosím na vědomí: Plastový výtok ve tvaru písmene T a klapky v nelze použít současně. Můžete je použít dvěma způsoby: 1) Přidejte v-klapku na existující zásuvku; 2) Použijte plastový vývod ve tvaru písmene T, bez přídavné klapky.

Poznámka: Produkt je vybaven příslušenstvím v-klapky. Toto příslušenství není povinné pro instalaci, provoz a používání produktu.

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.
deflektor vzduchu		1
Závorka		1
8 hmožinky 8 × 6 bíé		2
ŠroubyST4.0×30		2
ŠroubyST3.5×12		2

INSTALACE (DEFLEKTOR VZDUCHU PRO MODELY PYRAMIDÜ A SLANTÜ):

Deflektor vzduchu je uveden jako zahrnutý a není volitelný.

1. Připevněte držák k plastovému vývodu ve tvaru T pomocí 2ks šroubů ST3.5x12mm, jak je uvedeno níže:

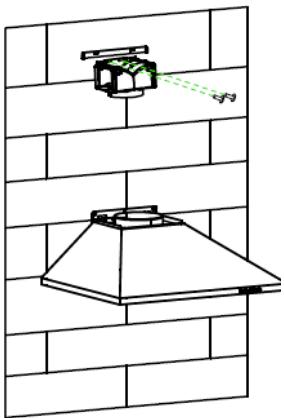

1. Vyvrtejte 2 otvory na stěně, aby se do nich vešly hmoždinky, poté zašroubujte a utáhněte držák na zeď pomocí dodaných šroubů 2 ks ST4x30mm.

1. Připojte výfukové potrubí k výstupu vzduchu odsavače par, jak je znázorněno níže:

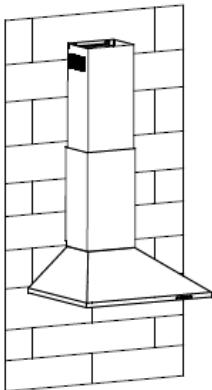

1. Nainstalujte komín do jednotky a upevněte jej.

Poznámka: Plastový výtok ve tvaru písmene T a klapky nelze použít současně. Můžete je použít dvěma způsoby: 1) Přidejte v-klapku na existující zásuvku; 2) Použijte plastový vývod ve tvaru písmene T, bez přídavné klapky.

Poznámka: Produkt je vybaven příslušenstvím v-klapky. Toto příslušenství není povinné pro instalaci, provoz a používání produktu.

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové potrubí a instalace je podobná jako v části „Instalace (instalace na stěnu)“.

K zachycení výparů se používá uhlíkový filtr.

K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

• Ujistěte se, že je filtr pevně zajištěný. V opačném případě se uvolní a představuje riziko pádu.
• Pokud je nasazený aktivní filtr, sací výkon se sníží.

Popis komponentů

KONFIGURACE 1

1

2

3

Obsluha

Tlačítko 1

Tlačítko je označeno podsvícením. Když stisknete tlačítko, podsvícení se zapne a ventilátor se zapne nízkou rychlostí. Při dalším stisknutí se ventilátor vypne.

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

Tlačítko 2

Tlačítko je označeno podsvícením. Po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne střední rychlostí. Při dalším stisknutí se ventilátor vypne.

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko 3

Tlačítko je označeno podsvícením. Po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne vysokou rychlostí. Při dalším stisknutí se ventilátor vypne. V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 2

0

1

2

3

Obsluha

Off tlačítko 0

Používá se pro vypnutí ventilátoru.

Tlačítko nízkého výkonu 1

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

Tlačítko středního výkonu 2

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko vysokého výkonu 3

V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 3

① Tlačítko zapnutí/vypnutí

Slouží k zapnutí/vypnutí ventilátoru.

+ Tlačítko zvýšení rychlosti

Pro zvýšení rychlosti ventilátoru.

- Tlačítko snížení rychlosti

Pro snížení rychlosti ventilátoru.

Tlačítko světla

8 Digitální displej

Displej rychlosti ventilátoru: "1" pro nízkou rychlost, "2" pro střední rychlost, "3" pro vysokou rychlost, "4" pro funkci Booster.

Časovač: Stiskněte + a - a držte po dobu 1 sekundy, digitální displej bude blikat a začne odpočítávat 5 minut. Po uplynutí 5 minut se motor vypne a zazní zvukový signál po dobu 1 sekundy.

Funkce Booster

Tento odsavač má funkci Booster. Pro aktivaci této funkce stiskněte + na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut. Po uplynutí této doby se rychlost opět sníží.

KONFIGURACE 4

Tlačítko časovače

1. Nastavení času dne: Pokud je kapota v pohotovostním režimu (motor nefunguje), stisknutím tlačítka časovače zadejte nastavení času. Stisknutím tlačítka „Rychlost ventilátoru“ nastavte hodinu dne a stisknutím tlačítka „Světlo“ nastavte minutu.
2. Nastavení časovače: Pokud je kapota v provozním režimu, odpočítávání nastavíte stisknutím tlačítka časovače. Stiskněte tlačítko časovače jednou a odpočítávání se zvýší o jednu minutu. Maximální odpočítávání je 60 minut.

Tlačítko snížení rychlosti

Pro snížení rychlosti ventilátoru.

Tlačítko Speed plus

Pro zvýšení rychlosti ventilátoru.

Tlačítko LIGHT

Pro zapnutí a vypnutí osvětlení.

LCD displej

1. Symbol motoru se bude otáčet, když motor pracuje.
2. Zobrazení času;
3. Symbol časovače se objeví, když je časovač nastaven a počítán;
4. Světelný symbol;
5. Otáčky motoru;
6. Symbol rychlosti turbo se objeví, když je nastavena nejvyšší rychlost.
7. Symbol poplachu se objeví 5 sekund po skončení odpočítávání časovače.
8. Alarm čištění, objeví se při celkové pracovní době až 14 hodin nebo při prvním použití po zapojení.

KONFIGURACE 5

1

2

3

B

POHOTOVOSTNÍ REŽIM.

Po zapojení, veškeré osvětlení, systém v STANDBY MODE.

1 Tlačítko nízké rychlosti

Používá se pro větrání v kuchyni. Je vhodný k varu a vaření, které neprodukuje mnoho páry.

2 Tlačítko střední rychlosti

Rychlost proudění vzduchu je ideální pro větrání při standardním vaření.

3 Tlačítko vysoké rychlosti

Když se vytváří vysoká hustota kouře nebo páry, stiskněte vysokorychlostní tlačítko pro vysoce účinné větrání.

B Funkce Booster

Funkce Booster Tento odsavač má funkci Booster. Pro aktivaci této funkce stiskněte B na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

Světlo

Pro zapnutí a vypnutí osvětlení.

Údržba

Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.

I. Pravidelné čištění

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky, chemikálie, drsné materiály ani tvrdé kartáče k čištění spotřebiče.

II. Měsíční čištění tukových filtrů

DŮLEŽITÉ: čistěním filtrů každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tuk, kouř a prach..... proto filtr přímo ovlivňuje efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.

III. Roční čištění aktivního uhlíkového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej vyměnit nejméně jednou ročně v závislosti od frekvence použití odsavače.

IV. Výměna žárovky

Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku, kterou je nutné vyměnit.

Odpojte bod spojení žárovky a vyjměte žárovku a vodiče z odsavače. Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasaďte náhradní žárovky, držák žárovek a vodiče stejným způsobem, jako originál. Poté připojte připojovací bod vodičů. Nasaďte skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda jsou šrouby pevně utažené.

Odstranění možných problémů

Závad	Příčina	Řešení
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypálená halogenová žárovka.	Vyměňte žárovku za novou.
	Volné elektrické připojení.	Zkontrolujte připojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Motor není správné upevněný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Jednotka není správně zavěšená na držáku.	Sejměte odsavač a zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsávání.	Velká vzdálenost mezi odsavačem a vamou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a kontaktujte servisní středisko.

Sériové číslo výrobku. Kde jej najdu?

Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo (16 znakový kód začínající číslicí 3); můžete jej najít na záručním listě nebo na výrobním štítku umístěním na spotřebiči. Pomůže zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím spojené náklady.

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
