Tip produs	Hotă decorativă
Marcă	Elica
Model	Spot H10 ST IX A/90
Lățime	90 cm
Material	Oțel inoxidabil (IX)
Alimentare	230 V ~ 50 Hz
Putere motor	250 W
Debit aer max	650 m³/h
Nivel sonor max	65 dB(A)
Iluminare	LED integrat
Număr de viteze	3 viteze + intensiv
Filtru de grăsimi	Filtru metalic lavabil în mașina de spălat vase
Filtru de cărbune	Opțional (recirculare)
Comandă	Butoane electronice
Clasă energetică	A+
Consum anual	35 kWh
Greutate netă	15 kg
Dimensiuni (L x A x Î)	90 x 50 x 60-110 cm (coș telescopic)
Diametru ieșire aer	150 mm
Nivel de putere acustică	70 dB(A) (intensiv)
Accesorii incluse	Coș telescopic, kit de fixare, manual

Întrebări frecvente - Spot H10 ST IX A/90 ELICA

Cum se instalează hota Elica Spot H10 ST IX A/90 ?

Instalarea trebuie efectuată de un profesionist calificat. Asigurați-vă că diametrul ieșirii de aer (150 mm) corespunde conductei dumneavoastră. Fixați hota pe perete cu kitul furnizat și conectați-o la evacuare sau instalați un filtru de cărbune în modul de recirculare.

Cum se curăță filtrele de grăsimi ?

Filtrele metalice se spală în mașina de spălat vase sau manual cu detergent. Lăsați-le să se usuce complet înainte de a le pune la loc. Curățați-le la fiecare 2 luni pentru o eficiență optimă.

Pot folosi hota în modul de recirculare fără evacuare exterioară ?

Da, trebuie să instalați un filtru de cărbune (nu este furnizat) pentru a recircula aerul. Urmați instrucțiunile din manual pentru montare. Filtrul de cărbune trebuie înlocuit la fiecare 6 luni.

Cum se schimbă becul LED al hotei ?

LED-urile sunt integrate și nu sunt înlocuibile individual. Dacă iluminatul nu mai funcționează, contactați serviciul post-vânzare Elica pentru înlocuire.

Care este înălțimea de montaj recomandată deasupra aragazului ?

Pentru un aragaz electric, distanța trebuie să fie de 65 până la 75 cm. Pentru un aragaz pe gaz, aceasta trebuie să fie de 75 până la 85 cm. Respectați aceste distanțe pentru o performanță și siguranță optime.

Ce să fac dacă hota face zgomot anormal ?

Verificați dacă filtrele sunt curate și bine fixate. Asigurați-vă că niciun obiect nu obstrucționează turbina. Dacă zgomotul persistă, contactați un tehnician autorizat Elica.

Cum se reglează cronometrul automat ?

Unele modele Elica dispun de un cronometru. Apăsați butonul de viteză timp de 2 secunde pentru a activa oprirea automată după 15 minute. Consultați manualul pentru setări specifice.

Unde găsesc piesele de schimb pentru hota mea ?

Piesele de schimb (filtre, telecomandă etc.) sunt disponibile de la distribuitorii autorizați Elica sau pe site-ul oficial. Utilizați numărul modelului Spot H10 ST IX A/90 pentru a comanda.

Hota nu se aprinde, ce să fac ?

Verificați alimentarea electrică și întrerupătorul. Asigurați-vă că butoanele nu sunt blocate. Dacă problema persistă, contactați serviciul clienți Elica.

Care este nivelul sonor al hotei în funcționare normală ?

Nivelul sonor variază de la 52 dB(A) în viteza 1 până la 65 dB(A) în viteza 3. În modul intensiv, poate atinge 70 dB(A). Aceste valori sunt conforme cu standardele europene.

MANUAL DE UTILIZARE Spot H10 ST IX A/90 ELICA

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. ! Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța. ! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.

Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotare și trebuie să fie cumpărate.

Avertismente

Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.

Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scotând ștecherul sau deconectând întrerupătorul general al locuinței.

Pentru toate operațiile de instalare și întreținere utilizați mănuși de protecție.

Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice senzoriale și mentale reduse sau care nu au experiența și cunoștința adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparaturii de către o persoană responsabilă cu siguranța acestora.

Copiii trebuie să fie supravegheați pentru a fi siguri că nu se joacă cu aparatura.

Nu folosiți niciodată hota fără montajul corect al grilei!

Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare, numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alți combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumului produs de aparatele cu combustie de gaz sau alți combustibili.

Este absolut interzisă pregătirea sub hotă a mâncărurilor cu flacără.

Folosirea flăcării libere poate dăuna filtrelor și poate crea incendii, așadar trebuie evitată în orice caz.

Friptura trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă.

Părțile componente cu care am putea intra în contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru pregătit mâncarea.

În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumurilor, este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.

Hota trebuie să fie curățată tot des atât în interior, cât și în exterior (CEL PUȚIN ODATĂ PE LUNĂ), respectând în mod expres toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual.

Nerespectarea normelor de curățare a hotei, precum și neînlocuirea sau necurățarea filtrelor, poate crea riscuri de incendii.

Nu folosiți niciodată hota fără montajul corect al becurilor, pentru a nu crea riscuri de scurtcircuit.

Firma își declină orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparatură, ce provin din nerespectarea instrucțiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Utilizare

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Varianta aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

Atenție! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

În partea orizontală, tubul trebuie să aibă o înclinare ușoară în sus (circa 10°) pentru a putea transporta mai ușor aerul către exterior.

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). ! Evitați schimbările drastice de secțiune ale tubului. ! Folosiți un tub cu interiorul cât mai neted posibil. ! Materialul tubului trebuie să fie aprobat conform normei.

Obtočna različica

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Modelele care nu sunt prevăzute cu motor de aspirare, funcționează numai în versiune aspirantă și trebuie conectate la o unitate periferică de aspirare (care nu este în dotare).

Instrucțiunile pentru sistemul de racordare sunt furnizate cu unitatea periferică de aspirare.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice, și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă. Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă, aplicați un întrerupător bipolar conform normelor, care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE: înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

Montarea

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționarea

Se recomandă o viteză crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și să o lăsați în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

Modelul cu panou de comandă

DCBAE

A. Întrerupător lumină ON/OFF. B. Întrerupător ON/OFF și selectare viteză 1 (în caz de puțin vapori și gaze arse) B+C. Selectați viteza 2 (în caz de cantitate medie de vapori și gaze arse) B+D. Selectați viteza 3 (în caz de mulți vapori și gaze arse) E. LED de funcționare (prevăzut pentru modele cu butoane rotunde)

a. Întrerupător lumină ON/OFF. b. Întrerupător OFF motor c. Selectați viteză 1 (în caz de puțin vapori și gaze arse) d. Selectați viteza 2 (în caz de cantitate medie de vapori și gaze arse) e. Selectați viteza 3 (în caz de mulți vapori și gaze arse)

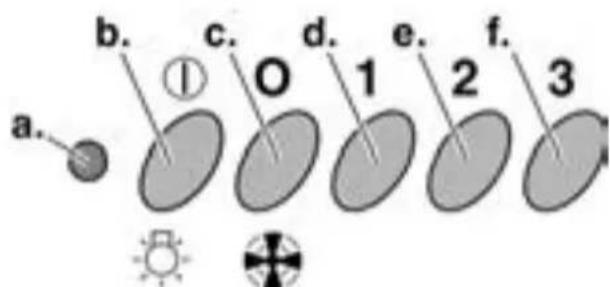

a. LED de funcționare b. Întrerupător lumină ON/OFF. c. Întrerupător OFF motor d. Selectați viteză 1 (în caz de puțin vapori și gaze arse) e. Selectați viteza 2 (în caz de cantitate medie de vapori și gaze arse) f. Selectați viteza 3 (în caz de mulți vapori și gaze arse)

a. Întrerupător lumini ON/OFF. b. Întrerupător OFF/viteza 1 c. Selectare rapidă 2 d. Selectare rapidă 3

Funcționare – Model cu display

1 ON/OFF motor

Apăsând butonul, hota pornește la viteza 1.

Apăsând butonul în timpul funcționării, hota trece în stare OFF.

2 Creșterea vitezei

Apăsând butonul, hota trece din starea OFF la viteza 1.

Apăsând butonul (cu hota în stare ON), crește viteza motorului de la viteza 1 la viteza intensivă.

Fiecărei viteze îi corespunde aprinderea ledului aferent.

Viteza 1: 1

Viteza 2: 2

Viteza 3: 3

Viteza intensivă: 4 (intermitent)

Viteza intensivă este temporizată. Temporizarea standard durează 5', la terminarea căreia hota se poziționează la viteza 2.

Pentru a dezactiva funcția înainte de trecerea timpului, apăsați tasta 2, hota se va poziționa la viteza 1; apăsând tasta 1, hota se va opri.

3 ON/OFF lumini

4 Temporizarea vitezei

5 Indicator stare de funcționare

Temporizarea vitezei

Temporizarea vitezelor se activează apăsând tasta 4, după terminarea temporizării hota se stinge.

Temporizarea este divizată astfel:

În timpul funcționării temporizate apăsând tasta 1 sau tasta 4 hota se stinge, dacă se apasă tasta 2 hota iese din funcționarea temporizată poziționându-se la viteza selecționată.

Semnalare filtru anti-grăsimi

Semnalarea filtrului anti-grăsimi se produce după 80 ore de utilizare și este indicată pe display cu numărul 1 intermitent.

Atunci când apare această semnalare, filtrul anti-grăsimi instalat trebuie să fie spălat.

Semnalarea este vizibilă cu hota în stare ON.

Pentru a elimina semnalarea filtrului anti-grăsimi, apăsați tasta "1" cel puțin timp de 3", până la stingerea semnalării.

Pentru a dezactiva semnalarea saturației, hota trebuie să fie în stare ON.

Semnalare filtru de cărbune (doar pentru versiunea filtrantă)

Semnalarea saturației filtrului de cărbune se produce după 320 ore de utilizare și este indicată pe display cu numărul 2 intermitent.

Atunci când apare această semnalare, filtrul anti-grăsimi instalat trebuie să fie înlocuit.

Semnalarea este vizibilă cu hota în stare ON.

Pentru a elimina semnalarea filtrului anti-grăsimi, apăsați tasta "1" cel puțin timp de 3 secunde, până la stingerea semnalării.

Pentru a dezactiva semnalarea saturației, hota trebuie să fie în stare ON.

În caz de semnalare simultană a ambelor filtre, pe display vor pâlpâi numerele 1 și 2 alternativ.

Resetarea se produce efectuând de 2 ori procedura mai sus descrisă.

Prima dată resetează semnalarea filtrului anti-grăsimi, apoi resetează semnalarea filtrului de cărbune.

În modalitatea standard, semnalarea filtrului de cărbune nu este activă.

În cazul în care hota se utilizează în versiunea filtrantă, este necesară activarea semnalării filtrului de cărbune.

Activarea semnalării filtrului de cărbune:

Poziționați hota pe OFF și țineți apăsate simultan tastele "2" și "3" timp de 3 secunde.

Numerele 1 și 2 vor pâlpâi alternativ timp de 2 secunde.

Dezactivarea semnalării filtrului de cărbune:

Poziționați hota pe OFF și țineți apăsate simultan tastele "2" și "3" timp de 3 secunde.

Numărul 1 va pâlpâi timp de 2 secunde.

Alarmă Temperatură

Hota este echipată cu un senzor de temperatură care activează motorul la viteza a 3-a în cazul în care temperatura în zona display este prea ridicată.

Condiția de alarmă este indicată pe display cu litera "t" intermitent.

Această condiție se menține până când temperatura coboară sub nivelul de alarmă.

Se poate ieși din această modalitate apăsând tasta "2".

La fiecare 30" senzorul verifică temperatura ambient din zona display.

Vizualizări Display

Vizualizări	Stare
1	Viteza 1
2	Viteza 2
3	Viteza 3
	Viteza 4 (intensivă)
	Întreținere filtru de Cărbune
	Întreținere filtru de cărbune
	Întreținere filtru de Cărbune
	Alarmă Temperatură

Întreținerea

Atenție! Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.

Curățarea

Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), fie în interior cât și în exterior. Pentru curățare folosiți un material îmbibat cu detergenți lichizi neutri. Evitați folosirea produselor pe bază de abrazivi NU FOLOSITI ALCOOL!

Atenție: Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduce la potențiale riscuri de incendii. Vă sfătuim să respectați îndeaproape instrucțiunile prezente în acest manual.

Producătorul își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă precum și din nerespectarea instructiunilor conținute în acest manual.

Filtru anti-grăsimi

Fig. 11-28

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului, trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă) Fig. 27

Reține mirosurile neplăcute derivate în urma procesului de coacere.

Filtrul cu carbon activ poate fi de următoarele tipuri:

• Filtru cu carbon activ lavabil. • Filtru cu carbon activ nelavabil.

Filtru cu carbon activ lavabil

Filtrul cu carbon poate fi spălat la fiecare două luni cu apă caldă și detergenți adecvați sau în mașina de spălat vase la 65°C (în cazul spălării în mașina de spălat vase, efectuați ciclul complet de spălare fără a introduce vase în interior).

Îndepărtați excesul de apă fără a deteriora filtrul, apoi scoateți tamponul amplasat în interiorul cadrului de plastic și așezați-l în cuptor timp de 10 minute la 100°C pentru uscarea definitivă.

Înlocuiți tamponul o dată la 3 ani sau la deteriorarea țesăturii.

Filtru cu carbon activ nelavabil

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a mașinii de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-l spălați sau reutilizați.

Montare

Agățați filtrul de cărbune activ mai întâi posterior pe dispozitivul metallic al hotei, apoi anterior cu cele două mânere.

Demontare

Îndepărtați filtrul de cărbune activ rotind 90° mânerele ce îl fixează la hotă.

Înlocuirea becurilor

Fig. 29

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.

Model cu lămpi cu halogen

1. Scoateți protecția cu ajutorul unei șurubelnițe sau a unui instrument similar.
2. Înlocuiți lampa deteriorată.

Folosiți numai lămpi cu halogen de la 12V -20W max. -G4, și aveți grijă să evitați contactul cu mâinile.

1. Închideți protecția (fixare cu arc).

Model cu lămpi cu incandescentă:

1. Scoateți filtrele anti-grăsime.
2. Înlocuiți lampa deteriorată folosind lămpi de maximum 40W (E14).
3. Montați la loc filtrele anti-grăsime.

Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.

Respectați cu strictețe instrucțiunile din acest manual.

Model cu lămpi cu halogen

1. Scoateți protecția cu ajutorul unei șurubelnițe sau a unui instrument similar.
2. Înlocuiți lampa deteriorată.

Folosiți numai lămpi cu halogen de 12V - 20W max. - G4, și aveți grijă să evitați contactul cu mâinile.

1. Închideți protecția (fixare cu arc).

Model cu lămpi cu incandescentă:

1. Scoateți filtrele anti-grăsime.
2. Înlocuiți lampa deteriorată folosind lămpi de maximum 40W (E14).
3. Montați la loc filtrele anti-grăsime.
