Spot H10 ST IX A/90 - Emhætte ELICA - Gratis brugsanvisning og manual

Produkttype	Dekorativ emhætte
Mærke	Elica
Model	Spot H10 ST IX A/90
Bredde	90 cm
Materiale	Rustfrit stål (IX)
Strømforsyning	230 V ~ 50 Hz
Motoreffekt	250 W
Maks. luftstrøm	650 m³/h
Maks. støjniveau	65 dB(A)
Belysning	Integreret LED
Antal hastigheder	3 hastigheder + intensiv
Fedtfilter	Metalfilter, kan vaskes i opvaskemaskine
Kulfilter	Valgfrit (recirkulation)
Betjening	Elektroniske trykknapper
Energiklasse	A+
Årligt energiforbrug	35 kWh
Nettovægt	15 kg
Mål (B x D x H)	90 x 50 x 60-110 cm (teleskopisk skorsten)
Luftudløbsdiameter	150 mm
Lydeffektniveau	70 dB(A) (intensiv)
Medfølgende tilbehør	Teleskopisk skorsten, monteringssæt, manual

Ofte stillede spørgsmål - Spot H10 ST IX A/90 ELICA

Hvordan installeres emhætten Elica Spot H10 ST IX A/90 ?

Installationen skal udføres af en kvalificeret fagmand. Sørg for, at luftudløbets diameter (150 mm) passer til din kanal. Fastgør emhætten til væggen med det medfølgende sæt, og tilslut den til aftræk eller installer et kulfilter i recirkulationstilstand.

Hvordan rengøres fedtfiltrene?

Metalfiltrene kan vaskes i opvaskemaskine eller i hånden med opvaskemiddel. Lad dem tørre helt, før de sættes på plads. Rengør dem hver 2. måned for optimal effektivitet.

Kan jeg bruge emhætten i recirkulationstilstand uden udvendig aftræk?

Ja, du skal installere et kulfilter (medfølger ikke) for at recirkulere luften. Følg monteringsanvisningerne i manualen. Kulfilteret skal udskiftes hver 6. måned.

Hvordan udskifter jeg LED-pæren i emhætten?

LED'erne er integrerede og kan ikke udskiftes individuelt. Hvis belysningen ikke længere virker, kontakt Elica kundeservice for udskiftning.

Hvad er den anbefalede monteringshøjde over komfuret?

For et elektrisk komfur skal afstanden være 65-75 cm. For et gaskomfur skal den være 75-85 cm. Overhold disse afstande for optimal ydeevne og sikkerhed.

Hvad gør jeg, hvis emhætten laver unormal støj?

Kontrollér, at filtrene er rene og korrekt monterede. Sørg for, at ingen genstande blokerer turbinen. Hvis støjen fortsætter, kontakt en autoriseret Elica-tekniker.

Hvordan indstilles den automatiske timer?

Nogle Elica-modeller har en timer. Tryk på hastighedsknappen i 2 sekunder for at aktivere automatisk slukning efter 15 minutter. Se manualen for specifikke indstillinger.

Hvor finder jeg reservedele til min emhætte?

Reservedele (filtre, fjernbetjening osv.) fås hos autoriserede Elica-forhandlere eller på den officielle hjemmeside. Brug modelnummeret Spot H10 ST IX A/90 til at bestille.

Emhætten tænder ikke, hvad gør jeg?

Kontrollér strømforsyningen og afbryderen. Sørg for, at knapperne ikke er blokerede. Hvis problemet fortsætter, kontakt Elica kundeservice.

Hvad er støjniveauet for emhætten ved normal drift?

Støjniveauet varierer fra 52 dB(A) på hastighed 1 til 65 dB(A) på hastighed 3. I intensiv tilstand kan det nå op på 70 dB(A). Disse værdier er i overensstemmelse med europæiske standarder.

BRUGSANVISNING Spot H10 ST IX A/90 ELICA

! Brug et så kort rør som muligt.

! Brug et rør med færrest mulige vinkler (vinklen må aldrig være skarpere end 90°).

Hvis brugsanvisningen for et gaskomfur angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Bemærk! Før ventilatoren tilsluttes elnettet, og det fastslås, at alt fungerer korrekt, skal man altid kontrollere, at strømledningen er korrekt monteret.

Model med betjeningsknapper

DCBAE

Hastighed 3 - 10 minutter (3 lyser konstant med et blinkende punkt) Intensiv hastighed - 5 minutter (4 lyser konstant med et blinkende punkt)

I standardtilstand er signalet for snavset kulfilter ikke aktiveret.

Det aktive kulfilter kan være en af følgende typer:

Bemærk! Sørg for, at lampen er kold, før du rører ved den.

Model med halogenpærer

Brug kun halogenpærer på maks. 12V -20W - G4, og undgå at røre dem med hænderne.

1. Luk dækslet igen (snapfastgørelse).

Model med glødepærer:

Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse.

Funktion – model med display

1 ON/OFF motor

Model med halogenpærer

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

! Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten.

! Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.

! Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene.

Bemærk: Komponenter mærket med symbolet “(*)” er ekstraudstyr, der kun leveres til visse modeller, eller er ikke-leverede komponenter, som således skal købes særskilt.

Advarsler

Pas på: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt.

Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet.

Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker.

Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person, der har ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten.

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater, der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer.

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås.

Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand.

De tilgængelige dele kan blive meget varme, når de benyttes sammen med apparater til madlavning.

Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning).

Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare.

Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

Obs! Udledningsrøret leveres ikke, og skal købes.

På den vandrette del skal røret have en let stigning (cirka 10°) for at lette bortledning af luften udenfor lokalet.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i vægget, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

Benyt et rør, der er så kort som muligt.

Benyt et rør, der har så få kurver som muligt (maks. vinkel på kurven: 90°).

Undgå drastiske ændringer i rørets tværsnit. Benyt et rør med så glat en inderside som muligt. Rørets materialer skal være godkendt i henhold til reglerne.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Modellerne uden udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret).

Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed.

Installation

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader, og ikke under 65 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et let tilgængeligt område, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

Bemærk: Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen.

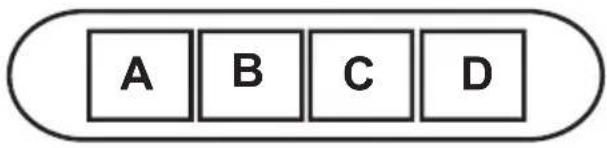

A. Lyskontakt ON/OFF. B. ON/OFF funktionskontakt og kontakt til valg af 1. hastighed (ved begrænset damp og røg). B+C. Valg af 2. hastighed (ved middel mængde af damp og røg). B+D. Valg af 3. hastighed (ved megen damp og røg). E. Funktionskontrollampe (findes på modellen med runde trykknapper).

a. Lyskontakt ON/OFF. b. Motorens OFF-kontakt c. Valg af 1. hastighed (ved begrænset damp og røg). d. Valg af 2. hastighed (ved middel mængde af damp og røg). e. Valg af 3. hastighed (ved megen damp og røg).

a. Funktionskontrollampe. b. Lyskontakt ON/OFF. c. Motorens OFF-kontakt. d. Valg af 1. hastighed (ved lidt damp og røg). e. Valg af 2. hastighed (ved middel mængde af damp og røg). f. Valg af 3. hastighed (ved megen damp og røg).

a. Lyskontakt ON/OFF. b. OFF-kontakt/hastighed 1 c. Valg af hastighed 2 d. Valg af hastighed 3

Funktion - Model med display

1 ON/OFF motor

Ved tryk på knappen startes emhætten med hastighed 1.

Ved tryk på knappen under funktion, stilles emhætten på OFF.

2 Øgning af hastighed

Ved tryk på knappen skifter emhætten fra OFF til hastighed 1.

Ved tryk på knappen (emhætte på ON) øges motorhastigheden fra hastighed 1 til den intensive hastighed.

Hver hastighed medfører tænding af den tilhørende lysdiode.

Hastighed 1: 1

Hastighed 2: 2

Hastighed 3: 3

Intensiv hastighed: 4 (blinkende)

Den intensive hastighed er tidsindstillet. Den normale tidsindstilling er på 5 minutter, hvorefter emhætten skifter til hastighed 2.

For at slukke funktionen - før udløb af den indstillede tid - skal der trykkes på tast 2, hvorefter emhætten skifter til hastighed 1; ved tryk på tast 1 slukkes emhætten.

3 ON/OFF lys

4 Tidsindstilling af hastighed

Tidsindstilling af hastighed

Tidsindstilling af hastighederne tilsluttes ved tryk på tast 4; når tidsindstillingen udløber, slukkes emhætten.

Tidsindstillingen er opdelt på følgende måde:

Hastighed 1 - 20 minutter (1 fast, punktum blinkende)

Hastighed 2 - 15 minutter (2 fast, punktum blinkende)

Hastighed 3 - 10 minutter (3 fast, punktum blinkende)

Intensiv hastighed - 5 minutter (4 fast, punktum blinkende)

Under tidsindstillet funktion medfører tryk på tast 1 eller tast 4, at emhætten slukkes; hvis der trykkes på tast 2 afslutter emhætten den tidsindstillede funktion, og skifter til den valgte hastighed.

Signalering fra fedtfilteret sker efter 80 timers funktion, og vises på displayet vha. tallet 1 der blinker.

Når denne signalering tændes, skal det monterede fedtfilter vaskes.

Signaleringen er synlig, når emhætten er på ON.

For at slette signalering fra fedtfilteret, skal der trykkes på tast "1" i mere end 3 sek., indtil signaleringen slukkes.

Signaleringen kan slettes, når emhætten er på ON.

Signalering fra kulfilter (kun for den filtrerende udgave)

Signalering fra kulfilteret sker efter 320 timers funktion, og vises på displayet vha. tallet 2 der blinker.

Når denne signalering tændes, skal det monterede kulfilter udskiftes.

Signaleringen er synlig, når emhætten er på ON.

For at slette signalering fra kulfilteret, skal der trykkes på tast "1" i mere end 3 sek., indtil signaleringen slukkes.

Signaleringen kan slettes, når emhætten er på ON.

Første gang tilbagestilles signaleringen fra fedtfilteret, og anden gang tilbagestilles signaleringen fra kulfilteret.

På standard-funktionen er signaleringen fra kulfilteret ikke tilsluttet.

Hvis man anvender emhætten i den filtrerende udgave, skal signaleringen fra kulfilteret tilsluttes.

Tilslutning af signalering fra kulfilter:

Stil emhætten på OFF og hold tasterne "2" og "3" trykket samtidigt i 3 sekunder.

Tallene 1 og 2 blinker skiftevis i 2 sekunder.

Afbrydelse af signalering fra kulfilter:

Stil emhætten på OFF og hold tasterne "2" og "3" trykket samtidigt i 3 sekunder.

Tallet 1 blinker i 2 sekunder.

Temperatur-alarm

Emhætten er udstyret med en temperatursensor, der starter motoren på 3. hastighed, hvis temperaturen i display-området er for høj.

Alarmtilstanden vises på displayet vha. bogstavet "t" der blinker.

Denne tilstand fortsætter, indtil temperaturen falder ned under alarmtærsklen.

Man kan afbryde denne funktion ved at trykke på tast "2".

Sensoren undersøger temperaturen i display-området hver 30 sekunder.

Display-visninger

Visning	Tilstand
1	Hastighed 1
2	Hastighed 2
3	Hastighed 3
	Hastighed 4 (intensiv)
	Vedligeholdelse af fedtfilter
	Vedligeholdelse af kulfilter
	Vedligeholdelse af fedtfilter og kulfilter
	Temperatur-alarm

Vedligeholdelse

Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPIRITUS!

Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner.

Fedtfilter - Fig. 11-28

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres én gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave) - Fig. 27

Filteret opfanger lugt fra madlavning.

Filteret med aktivt kul kan være en af følgende typer:

• Filter med aktivt kul der kan vaskes.
• Filter med aktivt kul der IKKE kan vaskes.

Filter med aktivt kul der kan vaskes

Kulfilteret kan vaskes hver anden måned i varmt vand og egnet vaskemiddel, eller i opvaskemaskine ved 65°C (vask i opvaskemaskinen skal ske med en fuld cyklus uden andre køkkengenstande).

Fjern det overskydende vand uden at ødelægge filteret; fjern derefter den lille madras fra plastrammens inderside og læg madrassen i ovnen i 10 minutter ved 100°C for at tørre den helt. Udskift den lille madras hver 3. år, og når kluden er beskadiget.

Filter med aktivt kul der IKKE kan vaskes

Kulfilteret skal udskiftes hver 4. måned, hvis emhætten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Montering

Fastgør først filteret med aktivt kul til emhættens metalflap bagpå, og derefter foran vha. de to runde håndtag.

Afmontering

Fjern filteret med aktivt kul ved at dreje de runde håndtag, der fastgør til emhætten, i et omfang på 90°.

Udskiftning af lyspærerne - Fig. 29

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

Model med halogenpærer

1. Træk skærmen ud ved at lirke med en lille skruetrækker eller lignende.
2. Udskift den beskadigede pære.

Benyt kun halogenpærer på 12V -20W max - G4, og sørg for ikke at røre ved dem med hænderne.

1. Luk skærmen (snap-lås).

Model med glødepærer:

1. Fjern fedtfiltrene.
2. Udskift den beskadigede lyspære med pærer på max 40W (E14).
3. Genmonter fedtfiltrene.

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
