MANUAL DE UTILIZARE PM 510 D GUDE

----RO Traducerea modului original de utilizare

BA Prijevod originalnih uptstava za upotrebu.

ROMÂNIA Va rugăm să citiți cu atenție modul de utilizare înaintea punerii utilajului în funcțiune.

SRPSKI Pre puštanja u rad pažljivo pročitajte uputstvo za upotrebu.

INBETRIEBNAHME | STARTING-UP THE MACHINE | MISE EN SERVICE | MESSA IN FUNZIONE | INBEDRIJFSTELLING |UVEDENÍ DO PROVOZU ÚVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS UVEDBA V POGON | PUŠTANJE U RAD | ПУСКАНЕ В ДЕЙСТВИЕ FUNEREA ÎN FUNCTIUNE PUŠTANJE U RAD 2

Deutsch

RO ÎNTRETINERE - BUJIE

NL ONDERHOUD - BOUGIE BA

ODRŽAVANJE - SVIJEĆA ZA PALJENJE

CZ ÚDRŽBA - ZAPALOVACÍ SVÍČKA

SK ÚDRZBA - ZAPALOVACIA SVIEČKA

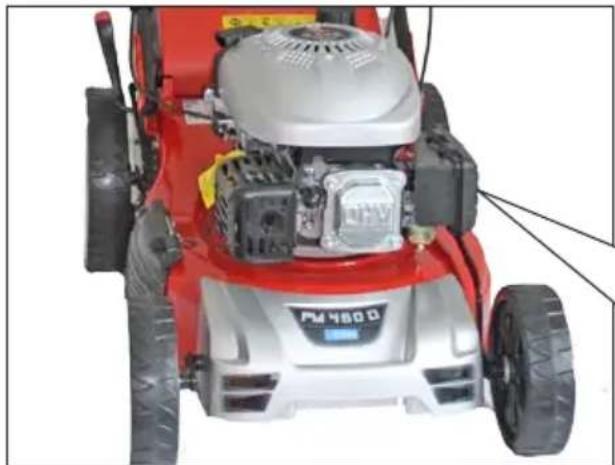

ÎNTRETINERE - FILTRU DE AER

IT MANUTENZIONE - FILTRO D'ARIA RO ODRŽAVANJE - ZRAČNI FILTAR

NL ONDERHOUD - LUCHTFILTER BA

ODRŽAVANJE - SVIJEĆA ZA PALJENJE

CZ ÚDRŽBA - VZDUCHOVÝ FILTR

SK ÚDRZBA - VZDUCHOVÝ FILTER

HU KARBANTARTÁS - LEVEGŐSZÜRŐ

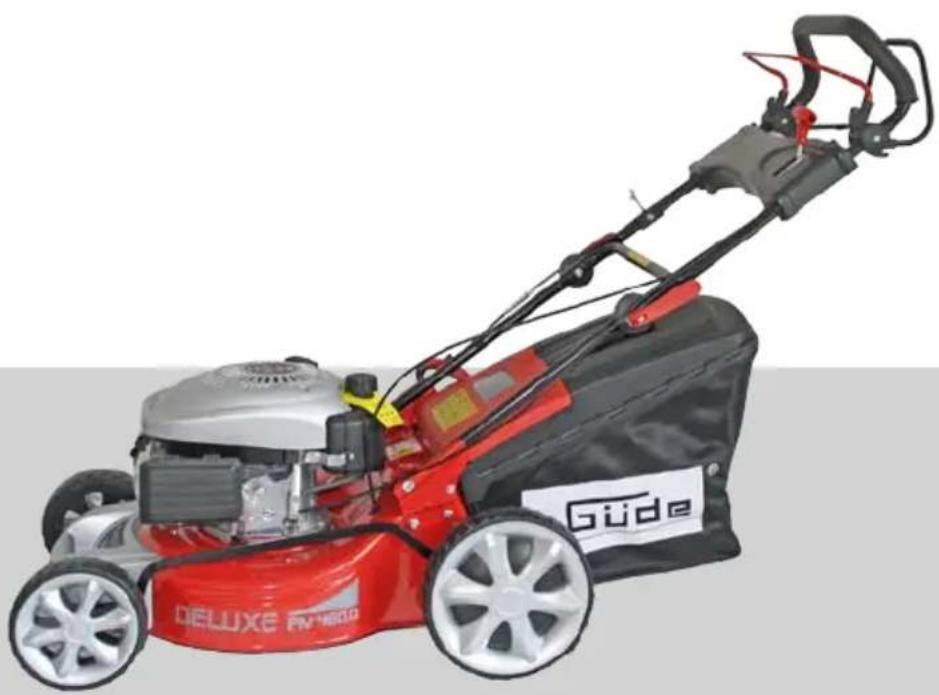

Benzină mașină de tăiat iarba PM 460 D PM 510 D PM 560 D

Comandă nr. 06010 06012 06014

Volum.... 135 cm ^3 .... 173 cm ^3 .... 173 cm ^3

Putere max.,

OHV Motor în 4 timpi, 3600 min ^-1 ....2,4 kW (3,3 PS)....3,8 kW (5,1 PS)....3,8 kW (5,1 PS)

Turația la mersul în gol 2800 min ^-1 2800 min ^-1 2800 min ^-1

Rază de actiune 460 mm 510 mm 560 mm

Combustibil......Benzină fără plumb......Benzină fără plumb......Benzină fără plumb

Greutate....36,7 kg....39,4 kg....41,1 kg

Dimensiune 1300 x 570 x 990 mm.....1400 x 570 x 1000 mm.....1500 x 650 x 1000 mm

Informație privind zgomotul/vibrațiile

Purtați căști de protecție a auzului

Valoarea emisiilor de zgomot a_b^2) 3,1 m/s 3,4 m/s ^2 4,3 m/s ^2

^1) Nesiguranță K=3 dB (A), ^2) Nesiguranță K=1,5 m/s ^2

Avertisment: Nivelul real de oscilații se va putea modifica în funcție de tipul și modul de întrebuințare a sculei electrice față de valorile prezentate în aceste instrucțiuni.

Nivelul de vibrații poate fi folosit pentru o comparație reciprocă a aparatelor electrice

El se pretează și pentru o evaluare preliminară a solicitării la vibrații.

Pentru o evaluare exactă a solicitării la vibrații în cursul unui anumit program de lucru, ar trebui avute în vedere și perioadele de timp în care utilajul este deconectat sau este în funcțiune dar în realitate nu este solicitat.

Aceasta poate reduce în mod însemnat volumul de solicitare cu vibrații pe întreaga perioadă a programului de muncă.

Stabiliti măsuri suplimentare de securitate pentru protecția personalului de deservire împotriva efectelor vibrațiilor, ca de ex. întreținerea sculelor și aparatelor electrice, întreținerea temperaturii mânilor, organizarea proceselor de muncă.

Utilizați pompa abia după ce ați citit cu atenție și ați înțeles modul de operare Faceți cunoștință cu

elementele de comană și utilizarea corectă a utilajului. Respectați toate instrucțiunile de securitate cuprinse în manual. Comportați-vă cu responsabilitate față de terțe persoane.

Personalul de deservire este responsabil de accidentele sau pericitarea persoanelor terțe.

Dacă aveți dubii referitor la conectarea și operarea utilajului, apelați la servisul pentru clienti.

Volumul livrării

1 Clin de mulci

2 Evacuare laterală

3 Coş colector

4 Cheie pentru bujii

5 Cleme cablu bowden

Utilizare conform destinației

Cositoarea este destinată tunderii gazonului și a suprafetelor cu iarbă, în pantă de max. de 20%, în grădinile particulare din jurul casei și în colonii de grădini.

Această instalație se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripțiile și instrucțiunile general valabile cuprinse în prezentul manual, producătorul nu poate fi răspunzător de daunele survenite.

⚠ Folosiți utilajul numai în mediu extern, niciodată în spații închise sau prost aerisite.

Este interzisă utilizarea cositoarei la tăierea arbuștilor, gardurilor vii și tufișurilor, la tăierea și mulcirea plantelor cătărătoare sau a gazoanelor de pe acoperișuri sau din ghivecele de pe balcon. De asemenea cositoarea nu poate fi folosită drept concasor pentru transformarea părților tăiate din copaci și garduri vii în mulci, și nici pentru nivelarea accidentărilor de teren.

Exigente la adresa operatorului

Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenție modul de operare.

Acest aparat nu este destinat pentru a fi utilizat de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau intelectuale limitate sau cărora le lipsește experiența / sau le lipsesc cunoștințele necesare, cu exceptia cazului în care sunt supravegheate de către o persoană care poartă răspunderea pentru siguranța lor sau au fost instruite de o asemenea persoană cu privire la modul de utilizare a aparatului.

Calificare: În afară de o instruire amănunțită din partea unui specialist, nu este necesară nici o altă calificare specială pentru deservirea prezentului utilaj.

Vârsta minimă: Utilajul poate fi operat numai de persoane care au împlinit vârsta de 16 ani. Exceptie o fac minorii în cadrul pregătirii lor profesionale pentru a obține deprinderi, aceasta doar sub supravegherea instructorului.

Reglementările locale pot stabili vârsta minimă a utilizatorului.

Instructaj: Utilizarea aparatului necesità numai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar.

Comportament în cazuri extreme

Pericol de accidentare!

Nu tineți niciodată mâinile și picioarele în apropierea pieselor în rotație. Stați întotdeauna la distanță de orificiul de evacuare.

Pericol de arsuri!

Unele piese ale utilajului se încălzesc puternic în timpul funcționării. Nu vă atingeți de piesele fierbinți, de ex. de motor și de amortizorul de zgomot.

Acordati rănitului primul ajutor și chemați într-un timp cât mai scurt ajutorul calificat al medicului. Păziți rănitul de alte accidente, și calmați-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veți consuma din trusa medicală trebuie completat imediat.

1. Locul accidentului
2. Tipul accidentului
3. Numărul răniților
4. Tipul rănirii

Simboluri

Atentie!

Citiți modul de utilizare.

Purtați căști de protectie a auzului Purtați ochelari de protectie!

Atenție - suprafață fierbinte! Pericol de arsuri!

Avertisment împotriva obiectelor aruncate

La distanță de persoane! Aveți grijă ca nimeni să nu se găsească în zona periculoasă

Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia.

În timpul funcționării, respectați o distanță suficientă de cuțitul de tăiere.

Pericol de explozie Alimentați motorul numai în stare deconectată

Pericol de intoxicare! Folosiți utilajul numai în mediu extern, niciodată în spații închise sau prost aerisite.

Este interzis fumatul și focul deschis.

Aparate defecte și /sau lichidate trebuie să fie predate la punctele de colectare corespunzătoare.

Baterii, ulei și substanțe similare care nu dürfen pătrunde în mediu.

Ocrotiți de umezeală

Direcția de amplasare a ambalajului - în sus

Instrucțiuni De Securitate

AVERTISMENT

Citiți toate avizele de siguranță și indicațiile, chiar și cele din borșura alăturată. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Țineți copiii și alte persoane, precum și animalele, la o distanță sigură de aparatul în funcțiune. Distanța minimă de siguranță este de 5 m.

Purtați echipament personal de securitate.

Purtați încălțăminte solidă și pantaloni lungi. Nu utilizati niciodată utilajul desculți sau numai în sandale ușoare.

Dacă este necesar, purtați mănuși de protectie.

Folosiți utilajul numai la lumina zilei sau într-un mediu bine iluminat.

Controlați cu atenție terenul pe care veți folosi utilajul și înlăturați toate obiectele care ar putea fi prinse și proiectate de utilaj.

Carburantul este foarte inflamabil.

Păstrați carburanții numai în recipientți adecvați.

Utilajul poate fi alimentat numai afară și nu în apropierea focului deschis, respectiv în preajma țigărilor aprinse.

Alimentați înainte de a porni utilajul. Este interzisă alimentarea cu combustibil sau deschiderea capacului rezervorului cu motorul în funcțiune sau cu motorul fierbinte.

Fiți atenți să nu revărsați combustibil. Dacă totuși acesta s-a revărsat, nu porniți motorul. Curățați pe utilaj locul murdărit și împiedicați orice încercare de a porni utilajul înainte de a se evapora tot combustibilul revărsat.

Înainte de prima punere în funcțiune, motorul trebuie neapărat umplut cu ulei de motor.

Înaintea fiecărei puneri în funcțiune, controlați starea uleiului. Completați eventual uleiul de motor.

Înainte de utilizare, efectuați întotdeauna un control vizual pentru a constata eventualele deteriorări, în deosebi starea sculelor de tăiere, piesele de fixare și toată unitatea de tăiere.

Înaintea fiecărei puneri în funcțiune, controlați toate îmbinările telescopice și cele cu şuruburi ca și instalațiile de protectie, dacă sunt suficient de solide și strânse reglementar ca și uşurința de mișcarte a părților mobile.

Este strict interzisă demontarea, modificarea sau utilizarea contrar destinației a tuturor instalațiilor de protecție de pe utilaj, ca și montarea instalațiilor de protecție ale altor producători.

⚠ Nu folositi utilajul dacă este deteriorat sau dacă sunt defecte instalațiile de protectie. Înlocuiti piesele uzate și deteriorate.

Conectați motorul numai atunci când picioarele dvs. se găsesc la o distanță sigură de sculele de tăiere.

Nu aplecați utilajul la pornire.

Nu porniți utilajul atâta timp cât vă aflați în fața orificiului de evacuare.

Acordati atenție unei poziții sigure atunci când lucrați în pantă. Nu cosiți pe coaster prea abrubte. Fiți deosebit de atenți în deosebi când schimbați direcția de deplasare pe povârnișuri.

Fiți atenți la maximum atunci când vă întoarceți și trageți utilajul spre dvs.

Deconectați cositoarea întotdeauna când o deplasați, aplecați sau vă aflați în afara spațiilor cu iarbă.

Aşteptați să se oprească toate piesele în rotație.

Dacă veți da peste un obiect străin sau dacă utilajul începe să vibreze, trebuie să-l deconectați și să scoateți bujia. Verificați dacă utilajul nu s-a deteriorat. Reparați eventualele defectări.

Deconectați utilajul imediat ce ați terminat lucrul.

Nu depozitați utilajul în încăperi închise imediat după deconectare, lăsați-l afară să se răcească.

Nu depozitați niciodată utilajul cu benzina în rezervor în interiorul unei clădiri în care vaporii de benzină ar putea eventual veni în contact cu o sursă de foc deschis sau cu scântei.

Depozitați utilajul pentru o perioadă mai mare numai cu rezervorul gol.

Înlocuiti amortizorul de zgomot defect.

Nu modificați reglajul inițial al motorului și nu ajustați motorul

Întreținere

Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia. Așteptați ca toate piesele în rotație să se oprească și să ască utilajul.

Întrețineți întotdeauna utilajul curat, în deosebi rezervorul și motorul. Curățați cu regularitate orificiul de evacuare și capacul.

Tratați toate piesele mobile cu ulei ecologic.

Controlați cu regularitate coșul colector, măsura uzurii și îmbătrânirii.

Permiteți efectuarea de reparații în exclusivitate persoanelor de specialitate.

Utilizați numai accesorii și piese de schimb originale.

Numai un utilaj întreținut și îngrijit cu regularitate poate fi de un ajutor real. Întreținerea și grija insuficientă de utilaj poate duce la accidente neprevăzute.

Garantie

Revendicările de garanție conform certificatului de garanție anexat.

Garantia se referă în exclusivitate la defectiunile provocate de defectele de material sau de producție. La reclamația în perioada de garanție trebuie prezentat documentul de achiziție original, cu data vânzării.

Garantia nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forțată, defectarea prin intervenție străină sau cu obiecte străine. Nerespectarea modului de utilizare și de montaj ca și uzura normală de asemeni nu intră în garanție.

Service

Aveți întrebări de ordin tehnic? Reclamații? Aveți nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secția de Servis vă vom ajuta în mod rapid și nebirocratic. Vă rugăm să ne ajutați să vă ajutăm. Pentru ca utilajul dvs. să poată fi identificat în caz de reclamație, avem nevoie de numărul seriei, numărul comenzii și de anul de producție. Toate aceste date le veți găsi pe plăcuța de tip. Pentru ca toate aceste date să fie mereu la îndemână, vă rugăm să le notați mai jos.

Nr. serie:

Nr. comandă:

An de producție:

Declaratie de conformitate UE

GÜDE GmbH & Co. KG

Prin prezenta noi declarăm, că conceptția și constructția utilajelor prezentate, în execuția în care sunt puse în circulație, sunt conforme cu exigențele de bază aferente directivelor UE privind securitatea și igiena. În cazul modificărilor pe utilaj care nu au fost cosultate cu noi, prezenta declarație își pierde valabilitatea.

Benzină mașină de tăiat iarba

PM 460 D, PM 510 D, PM 560 D

Declaratie de conformitate UE

2006/42/EG

2004/108/EG

2000/14/EG & 2005/88/EG

Modul de evaluare a conformității:

2000/14/EG - Annex V

Nivelul garantat al puterii sunetului

PM 460D 96 dB(A)

PM 510D 98 dB(A)

PM 560D 98 dB(A)

Nivel măsurat al puterii sunetului L _VIIA

PM 460D dB(A)

PM 510D dB(A)

PM 560D 93,1 dB(A)

Wolpertshausen, 2011-09-07 Helmut Arnold Administrator

Documentație tehnică Joachim Bürkle

Plan de verificări și întreținere

Perioadă regulată de întreținere		Înaintea fiecărei puneri în funcțiune	După o lună	După 3 luni	După 6 luni	După 12 luni	După 24 luni
			5 Ore de funcționare	25 Ore de funcționare	50 Ore de funcționare	100 Ore de funcționare	250 Ore de funcționare
Ulei de motor (15W-40)	Verificare	√
	Înlocuire		√		√
Filtru de aer	Verificare	√
	Înlocuire				√
Bujie Verificare						√

Efectuați întreținerea corespunzătoare în luna specificată sau după epuizarea orelor de funcționare prescrise - în funcție de precedență

Depistarea defectiunilor

Defecțiune	Cauză	Măsuri
Motorul nu pornește	Nu a fost apăsată maneta Start-Stop Apăsați maneta Start-Stop
	Nu a fost folosit saturatorul Folosiți saturatorul
	Carburant insuficient Completați combustibilul
	Cabluri Bowden prea lungi Reglați cablurile Bowden cu ajutorul unei piulițe oarbe.
	Combustibil incorrect, depozitare fără evacuarea rezervoruli de benzină, tip benzină incorrect	Goliți rezervorul de benzină și carburatorul. Turnați benzină proaspătă.
	Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanța electrozi-lor prea mare	Curățați bujia, controlați valoarea termică a bujiei, eventual înlocuiti bujia, reglați la 0,6-0,8mm
	Bujia este umedă de la benzină (motor înecat)	Uscați bujia și repuneți-o la loc
larba nu se colectează Canal înfundatCoș colector plinlarbă prea udă		Curățați canalul de evacuareGoliți coșul colectornu cosiți pe ploaie

Tehnički podaci

Benzinska kosilica za travu PM 460 D PM 510 D PM 560 D

Br. za narudžbu....06010....06012....06014

Obim 135 cm ^3 173 cm ^3 173 cm ^3

Najveća snaga,

OHV 4-taktni motor, 3600 min ^-1 ...... 2,4 kW (3,3 PS) ...... 3,8 kW (5,1 PS) ...... 3,8 kW (5,1 PS)

Broj okretaja motora u praznom hodu 2800 min ^-1 2800 min ^-1 2800 min ^-1

Širina rada 460 mm 510 mm 560 mm

Volumen sabirnog koša ....60 l....60 l....70 l

Gorivo ....Bezolovni benzin....Bezolovni benzin ....Bezolovni benzin

Masa....36,7 kg....39,4 kg....41,1 kg

Dimenzije 1300 x 570 x 990 mm.....1400 x 570 x 1000 mm ..... 1500 x 650 x 1000 mm
