MANUAL DE UTILIZARE TPB1100 Tryton

Păstrați instrucțiunile pentru o eventuală utilizare viitoare.

DAUNELE CAUZATE PRIN NERESPECTAREA INSTRUCTIEI NU SUNT ACOPERITE DE GARANTIE.

CONDIȚIILE DE SIGURANȚĂ ȘI CONDIȚIILE DE UTILIZARE:

ATENTIE. Pentru a reduce riscul de incendiu, soc electric, rănire

în timpul manipulării uneltelor electrice, respectați toate instrucțiile de siguranță. Orice întrerupere în fluxul apei prin pompă cu motorul pornit poate deteriora pompa.

• După despachetare și înainte de utilizare, controlați integralitatea dispozitivului.
• Unealta trebuie folosită în conformitate cu destinația.
• Pompa este destinată doar pentru apă. Folosirea ei pentru orice alt lichid este interzisă. Temperatura maximă a apei nu poate depăși+ 35°C.
• Pentru evitarea şocului electric, trebuie eliminat contactul fizic al corpului uman cu elementele conductoare de curent şi împământenire (țevi, radiatoare, etc.).
• Copii și celelalte persoane trebuie să stea departe de locul de funcționare.
• Nu deteriorați cablul de alimentare. Nu transportați niciodată unealta ținând de

cordon și nu scoateți aparatul din priză trăgând cablul de alimentare. Cablul de alimentare trebuie să fie situat departe de zonele fierbinți, murdare de ulei și cu margini ascuțite. În caz de deteriorare a cablului, înlocuiți-I.

• Nu atingeti părțile rotative, chiar dacă se rotesc doar datorită forței de inerție.
• Deconectați unealta de la alimentare, dacă nu este folosită sau sunt efectuate operațiuni de întreținere.
• Controlați în mod continuu starea tehnică a uneltei.
• Orice fisuri, slăbiri ale elementelor și alte daune trebuiec reparate de personalul servisului autorizat. Pentru reparații folosiți doar piese originale. Folosirea uneltei stricate este interzisă.
• Pentru curățire folosiți o cârpă moale, umedă și săpun. Nu folosiți benzină, solventi sau alti agenti care pot strica unealta.
• Este interzisă utilizarea pompei într-o pişcină sau într-un loc destinat pentru scăldat, dacă în apă se află persoane. În acest caz, pompa trebuie deconectată de la rețea și scoasă din apă.
• Este interzisă agățarea pompei de cablul de alimentare sau de furtunul de refulare. Utilizați pentru agățare mânerul din partea superioară a pompei.
• Tensiunea de alimentare trebuie să fie în corcondanță cu tensiunea înscrisă pe

tabelul nominal al pompei. Rețeaua electrică la care este conectată pompa trebuie să fie resetată la zero și să aibă asigurarea de circuit min 6A. În cazul în care în apropierea pompei se află alte persoane, cablul de alimentare trebuie să fie echipat cu întrerupător de circuit RCD cu curent nominal min. 6A și diferențial max. 30mA.

• Nivelul minim de imersare a pompei în apă pentru ca pompa să funcționeze normal este de 22 cm.
• Pompa poate lucra doar în poziție verticală.
• Se interzice lucrul cu pompa «la uscat», deoarece acest lucru poate duce repede la deteriorarea garniturilor rotorului și arderea motorului pompei.
• Orice curățare a pompei trebuie să aibă loc sub jetul de apă. Pentru a curăța roata cu zbaturi trebuie demontat coșul inferior de siguranță (este interzisă punerea în funcțiune a pompei în acest moment). Orice altă demontare duce la pierderea garanției.
• Randamentul pompei depinde de înălțimea de pompare. Pompa poate să nu furnizeze apă până la înălțimea care depășește pe cea maximă înscrisă în parametrii tehnici.
• În cazul montării pompei în instalație staționară, trebuie controlată starea tehnică la fiecare 3 luni.
• Pompa nu este destinată pentru pomparea fecalelor, foselor septice! Utilizarea pompei pentru deșeuri lichide poate duce la refuzul reparării (în perioada

de garanție sau cu plată).

- În momentul în care observați orice neregulă în funcționarea pompei, trebuie imediat încetat lucrul și deconectată de la alimentare.

CONSTRUCTIAŞI DESTINAȚIA POMPEI:

Setul se compune din pompă (10) cu motor asincron monofazat, coșul de siguranță (9) întrerupătorul plutitor (5), mânerul de agățare (3), conexiune de apă (6) și cablul de alimentare electrică (2) și ștecherul (1) (vezi fig.A).

Pompa submersibilă este destinată utilizării casnice, pentru pomparea apei murdare din rezervoare în ciclu întrerupt. Este perfectă ca pompă pentru pivnită. Instalată în gura de canal asigură împotriva inundării. În plus pompa este folosită peste tot, unde este necesară pomparea apei, de exemplu în gospodărie, agricultură, horticultură și multe alte sectoare. Pompa nu este potrivită pentru pomparea de apă sărată și lichide inflamabile, corozive, explozive sau alte lichide periculoase.

Pompa posedă protecție termică care protejează împotriva supraîncălzirii.

Lichidul pompat trebuie să aibă temperatura camerei (maxim- )5°C duritate de 4-10 pH, conținut de corpuri solide mai mic de%.

Vă rugăm să aveți grijă la amplasarea stabilă a pompei, mai ales la funcționarea automată. Pompa trebuie amplasată în așa fel încât să prevină colmatarea de admisie, indicată este așezarea pompei de exemplu pe o cărămidă.

Nu mișcați pompa de cablul de alimentare sau de cablul întrerupătorului plutitor. Folosiți un cordon legat de mânerul pompei. Se interzice utilizarea aparatului în mod neconform cu destinația ceea ce duce la pierderea garanției și scutește producătorul de daunele cauzate în urma acestora.

Orice modificare a aparatului efectuată de utilizator scutește producătorul de responsabilitatea pentru defecțiunile și pagubele pe care le-a suferit utilizatorul și mediul.

■ COMPONENTELE POMPEI(vezipag. 2-3):

Fig.A. Štecher

1. Cablul electric de alimentare
2. Mânerde agățat
3. Capturăîntrerupător plutitor
4. Întrerupătorplutitor (pornit/oprit)
5. Conexiune de apă
6. Filetconectare pentru conexiunea de apă
7. Admisieapă
8. Coş de siguranță
9. Carcasa pompei

Fig.E 11. Şuruburi de fixare ST 4,8x12

1. Placă de suport
2. Şuruburi de fixare ST 4,2x18
3. Garnitura

■DATE TEHNICE:

MODEL	TPB1100
Motor	asincron monofazat
Tensiune/frecvență alimentare	230-240 V~ 50 Hz
Putere	1100 W
Randament maxim	15000 l/h
Înălțime de refulare maximă	11 m
Maxima adâncime de scufundare	7 m
Temperatura maximă a apei	+35°C
Maxim diametru corpuri solide	35 mm
Greutate net/brut	5,55/5,85 kg
Diametru furtun	25/35 mm
Diametru conectare la țeavă	32/48 mm
Lungime cablu alimentare	10 m
Nivel de protectie	IPX8

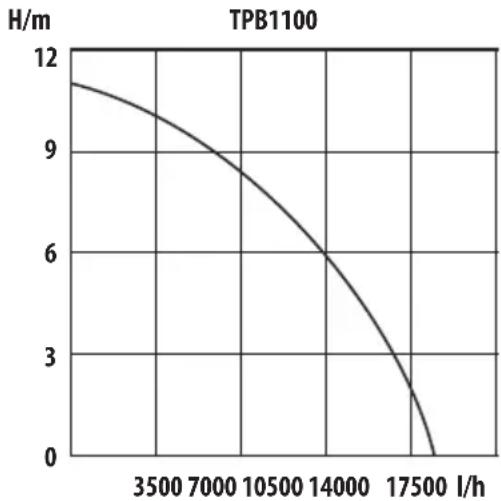

GRAFICUL DE RANDAMENT PENTRU ÎNĂLȚIMEA DE POMPARE:

Parametrii declarați ai pompei au fost obținuți folosind furtune rigide. Toate furtunele extrudate care pot fi înfășurate (furtun de pompieri sau similare) reduc considerabil parametrii hidraulici ai pompei (randamentul și înălțimea de ridicare).

Parametrii pompei limitează posibilitatea de utilizare a acesteia pentru stropire (aparatul nu generează presiunea necesară pentru acest scop). Diametrul exterior al ștuțurilor extrudate este de 1", 1¼" sau 1½" și pompa trebuie utilizată împreună cu furtunuri de această dimensiune. Montarea unui furtun cu diametru mai mic poate reduce considerabil parametrii de funcționare a pompei.

MONTARE:

În timpul instalării, pompa nu poate fi conectată la instalația electrică.

Este interzisă atingerea cu mâna a orificiului

pompei în momentul în care pompa este conectată la rețeaua electrică.

- Construcția compactă a pompei submersibile facilitează exploatarea și montarea în locul de muncă. Montarea pompei are loc – cu conductă fixă, sau mobil – cu ajutorul unui furtun flexibil. Întrerupătorul plutitor (5) permite funcționarea automată. Pompa în timpul funcționării trebuie să fie parțial sau în totalitate scufundată

în lichid.

INDICATIE:

Rezervorul în care pompa este amplasată trebuie să aibă dimensiunile cel puțin 60x60x60 cm pentru ca întrerupătorul plutitor să poată circula liber. În figura B (pag. 2) este un exemplu de amplasare a pompei staționare, și sunt indicate dimensiunile minime la funcționarea automată și condițiile de pornire/oprire a pompei cu întrerupătorul plutitor.

• Pompa scade nivelul apei până la câțiva centimetri peste fundul rezervorului și în cazul în care fluxul apei este continuu, poate continua funcționarea.
• În cazul amplasării mobile (a se vedea fig. C) pompa trebuie ridicată și scufundată cu ajutorul cordonului legat de mâner (3). Nu transportați pompa de cablul de alimentare!
• în cazul în care suprafața de suport pe care este așezată pompa este nestabilă trebuie să suspendați pompa pe funie la o anumită distanță de fundul acesteia (min 0,5m), și în așa mod încât pompa să nu aibă posibilitatea de a aspira nisip sau alte particule cu caracter abraziv, deoarece acest fapt reduce considerabil durata de viață a pompei și poate duce la deteriorarea acesteia.
• În cazul pompării de lichide care conțin impurități (iarbă, frunze) pompa trebuie amplasată într-un coș.
• Instalarea trebuie să fie completă, în funcție de nevoile Dumneavoastră, este recomandabilă instalarea unui robinet cu bilă.
• Supapele de întoarcere trebuiec instalate în partea superioară a instalației.
• La instalarea pompei în teren, cablurile pompei, robinetele, accesoriiile electrice (cutiile) trebuiec protejate împotriva înghețului.

Pompa este echipată din fabrică cu mufă protectoare a ștecherului. Pompa trebuie conectată la o priză electrică 230-240 V\~50 Hz cu conector de protecție. Asigurați-vă că întrerupătorul de alimentare este conectat la curent nominal 6 A iar priza este într-o stare foarte bună. Ștecherul cablului de alimentare al pompei se conectează la priză — astfel pompa este gata de lucru.

AVERTISMENT! În cazul în care cablul de alimentare sau ștecherul sunt deteriorate datorită influențelor externe, nu încercați să reparați cablul! Cablul

trebuie înlocuit.

Înlocuirea cablului poate fi făcută doar de personal autorizat în servis. Cantactați producătorul.

AERISIREA POMPEI:

Pentru funcționarea corespunzătoare a pompei compartimentul motorului trebuie să fie imersată la o adâncime suficientă (min 22 cm). În caz de imersare a pompei la adâncimea minimă sau o adâncime mai mare trebuie să așteptați 3-5min, până ce pompa se aerisește. După această activitate puteți porni pompa.

În cazul în care pompa este pornită la o adâncime insuficientă sau va fi pornită înainte de aerisire nu veți putea pompa apă. Atunci când imersați pompa în funcțiune aceasta nu se va aerisi. Aerisirea este posibilă doar în caz de imersare corespunzătoare cu motorul oprit.

PORNIREA:

Înainte de conectarea la rețea, verificați dacă tensiunea și frecvența indicate pe tabelul nominal sunt în conformitate cu parametrii de rețea.

Persoana responsabilă cu instalarea pompei trebuie să verifice dacă instalația electrică este împământenită.

După introducerea pompei în rezervor, pompa este pregătită pentru conectarea ștecherului (1) la priza de curent 230-240V, și este orpită prin scoaterea din priză.

PROTECTIE TERMICĂ:

Pompa este dotată cu protectie pentru a o opri în caz de supraîncălzire. După scurgerea unei faze de răcire care durează aproximativ 15-20 de minute, pompa pornește automat.

■ FUNCTIONARE AUTOMATĂ:

Pornirea pompei are loc când intrerupătorul plutitor (5) se ridică la nivelul de pornire, care este de 50 cm sau mai mult (vezi fig. B, ON=Pornire,OFF=Oprire).

Nivelul minim al apei este de 12 cm. După scăderea nivelului apei, întrerupătorul plutitor oprește pompa. În cazul fluxului continuu de apă, întrerupătorul plutitor pornește pompa, când nivelul apei crește la 50 cm.

■ FUNCTIONARE CONTROLATA:

Când este nevoie de pompare a apei, iar nivelul inițial nu are 50 cm înălțime, pentru pornirea pompei trebuie blocat întrerupătorul plutitor (5) în poziție superioară cu ajutorul captorului întrerupătorului (4) (vezi fig. D). Astfel pompa funcționează fără pauze și este necesarsă se observe în mod constant nivelul de apă din rezervor pentru a evita funcționarea uscată.

ATENTIONARE! Pompa nu trebuie să funcționeze «la uscat», deoarece funcționarea uscată pe o durată de peste 1 minut poate duce la deteriorarea garniturilor rotorului și distrugerea motorului pompei. DEFECTIUNILE DE ACEST TIP NU SUNT CUPRINSE DE GARANTIE.

ATENTIE! Pentru a porni pompa în timpul lucrului controlat este necesar un nivel minim de apă cu înălțimea de aproximativ 22 cm. Acest lucru protejează împotriva aspirării aerului și funcționarea la uscat.

INDICATII REFERITOARE LA ÎNTRETINERE:

Pompa submersibilă este un produs de calitate înaltă, care a fost bine verificat. Pentru asigurarea de viață lungă și exploatare fără avarii, vă recomandăm controlul periodic și întreținerea.

ATENTIE! IMPORTANT!

• Înainte de procesele de întreținere scoatețiștecherul din priză.

• Dacă folosiți pompa mobilă, spălați-o cu apă.

• La instalarea pompei staționare, controlați funcționarea întrerupătorului plutitor la fiecare trei luni.

• Componentele fibroase care se depun pe carcasa pompei trebuiec îndepărtate sub jet de apă.
• La fiecare trei luni, îndepărtați murdăria (de ex. nămolul) de pe fundul și pereții rezervorului.
• Întrerupătorul plutitor trebuie curățat de impurități subjet de apă.

CURĂȚAREA TURBINEI (veziș)g. pag.

În caz de acumulare excesivă de sedimente în carcasa pompei trebuie să demontați partea inferioară a acestuia după cum urmează:

1. Folosiți o șurubelniță cruce (Ph2) pentru a desfileta cele două șuruburi de fixare (11) și dați jos placa de suport (12).
2. Desfiletați cele patru şuruburi de fixare (13) și decuplați coşul de protecție (9) de pe carcasa pompei (10).

Curățați turbina și interiorul carcasei cu o perie și spălați cu un jet de apă curată.

Montarea are loc în ordine inversă. Înainte de a fixa carcasa coșului trebuie să vă asigurați că garnitura (14) se află la locul prevăzut.

INFORMATII CU PRIVIRE LA CONDIȚIILE DE GARANȚIE:

Garantia nu acoperă:

• distrugerea etansietății membranei motorului datorită funcționării «în gol» sau a impurițăților solide din apă.
  • deteriorare în timpul transportului.
• prejudicii cauzate de impacte mecanice.
• prejudicii cauzate de conectare la parametrii de alimentare necorespunzători.

PROTECTIA MEDIULUI:

ATENTIE! Acest simbol indică interdictia de amplasare a echipamentului uzat împreună cu alte deșeuri (cu amenințarea unei amenzi). Componentele aflate în echipamentul electric și electronic au un impact negativ asupra mediului și sănătății umane.

Gospodăriile trebuie să contribue la recuperarea și reutilizarea (reciclarea) echipamentelor uzate. În Polonia și în Europa sunt deja create sisteme de colectare a deșeurilor, în care toate magazinele de vânzare au obligația de a primi și colecta echipamentele uzate. În plus există puncte de colectare a echipamentelor mai sus menționate.

PRODUCĂTOR:

PROFIX Sp. z o.o.,

str. Marywilska 34,

03-228 Varşovia, POLONIA

POTENTIALE PROBLEME ŞI SOLUȚIILE DE REZOLVARE:

PROBLEMA	CAUZA	SOLUTIA
1. POMPA NU POMPEAZÄ APÄ, ROTORUL MOTO- RULUI NU SE ROTEŞTE.	Lipsa de curent în rețea.	Verificați dacă rețeaua are este sub tensiune și ștecherul este conectat.
	Ștecherul incorect conectat.
	Întrerupătorul de protecție este pornit.	Întoarceți întrerupătorul. Dacă situația se repetă, cereți ajutorul unui electrician autorizat.
	Rotorul este blocat.	Îndepărtați blocajul rotorului.
	Motorul sau condensatorul este stricat.	Contact cu servisul.
2. POMPA NU POMPEAZÄ APÄ, ROTORUL MOTO- RULUI SE ROTEŞTE.	Drumul de aspirare blocat.	Curățați calea de aspirare.
	Robinetul de întoarcere la alimentare cu apă blocat.	Curățați sau înlocuiti robinetul.
	În carcasa rotorului se află aer (bule de aer).	Procedați în conformitate cu punctul "AERISIREA POMPEI". Porniți de câteva ori pentru a elimina aerul.
	Furtunul strangulat. Corectați așezarea furtunului.
3. POMPA POMPEAZÄ DOAR O MICÄ CANTITA- TE DE APÄ.	Orificiul de aspirare murdar.	Curățați orificiul.
	Furtunul blocat. Îndepărtați blocajul.
	Rotor uzat. Contact cu servisul.
4. FUNCȚIONEAZÄ INSTABIL.	Corpurile solide îngreunează rotirea rotorului.	Îndepărtați corpurile solide.
	Înaltă temperatură a lichidului.	Opriți pompa și îndepărtați cauza.
	Tensiune peste toleranță.	Alimentați pompa cu tensiunea înscrisă în tabelul nominal.
	Lichid prea dens.	Opriți pompa și îndepărtați cauza.
	Motor stricat.	Contact cu servisul.
