Tip produs	Stereo auto
Marcă	AKAI
Model	ACP-400
Factor de formă	1-DIN (Standard)
Dimensiuni (aprox.)	180 x 50 x 160 mm
Greutate (aprox.)	0,5 kg
Alimentare	12V CC, masă negativă
Benzi tuner	AM/FM, RDS
Redare disc	CD, CD-R/RW
Ieșire audio	4 x 40W Max (sau 4 x 20W RMS)
Intrări audio	AUX față (3.5mm)
Egalizator	Moduri EQ presetate (Rock, Pop, Classic, etc.)
Afișaj	LCD, iluminare multicoloră
Telecomandă	Telecomandă cu fir inclusă
Compatibil cu comenzi pe volan	Da (cu adaptor)
Față detașabilă	Da
Întreținere	Curățați fața cu o cârpă moale și uscată; evitați lichidele
Siguranță	Protecție prin siguranță; deconectați bateria înainte de instalare
Piese de schimb și reparabilitate	Față de schimb, telecomandă, șuruburi disponibile

Întrebări frecvente - ACP-400 AKAI

Cum instalez AKAI ACP-400 în mașina mea?

Instalarea necesită un slot 1-DIN. Conectați cablajul la alimentarea mașinii, difuzoare și antenă. Utilizați manșonul de montare și șuruburile. Deconectați bateria pentru siguranță.

Suportă ACP-400 Bluetooth?

Nu, ACP-400 nu are Bluetooth încorporat. Dispune de o intrare AUX pentru dispozitive externe.

Cum setez ceasul pe ACP-400?

Apăsați și mențineți butonul DISP până când ceasul clipește. Folosiți butonul de volum sau butoanele presetate pentru a seta orele și minutele. Apăsați din nou DISP pentru confirmare.

Ce fac dacă playerul CD nu citește discurile?

Asigurați-vă că discul este introdus cu eticheta în sus și nu este zgâriat. Încercați un CD standard. Dacă problema persistă, curățați lentila cu un kit de curățare pentru lentile CD.

Pot folosi un amplificator extern cu ACP-400?

Da, unitatea are ieșiri preamplificator RCA (Față/Spate) pentru a conecta un amplificator extern.

De ce nu se aude sunetul din difuzoare?

Verificați dacă funcția mute este activă. Confirmați conexiunile firelor difuzoarelor și asigurați-vă că setările de fader/balanță sunt corecte.

Cum resetez ACP-400?

Apăsați butonul RESET (gaură mică) cu o agrafă. Aceasta restaurează setările din fabrică.

Ce formate audio sunt suportate pentru redarea CD?

Unitatea redă CD-DA (CD-uri audio) și fișiere MP3/WMA inscripționate pe discuri CD-R/RW.

Fața are detașare antifurt?

Da, fața este detașabilă. Scoateți-o apăsând butonul de eliberare pentru a preveni furtul.

Unde găsesc specificația siguranței?

Siguranța se află pe spatele unității. Utilizați o siguranță cu lamă de 10A (tip ATO). Înlocuiți întotdeauna cu aceeași specificație.

MANUAL DE UTILIZARE ACP-400 AKAI

1. Ilustratiile din acest manual au doar scopul de referinta si pot diferi de produsul real. Aceste ilustratii au doar rolul de a clarifica modul de operare al unitatii.

2. Datorita dezvoltarii continue a produsului, produsul real, culoarea si anumite functii asa cum sunt ele descrise in manual pot diferi de modelul real, caz in care produsul real va avea prioritate.

FUNCTIILE PANOULUI

Receptie radio: apasati scurt pentru a schimba frecventa radio. Apasati lung pentru a cauta si memora automat posturile radio.

Redare MP3: apasati scurt butonul pentru a intra in modul de cautare. Pe afisaj va aparea SCH. Apasati butoanele numerice (1-6) pentru a introduce numarul melodei dorite sau rotii butonul de reglare a VOLUMULUI pentru a selecta cifrele melodiei dorite. Apasati butonul VOLUME pentru a incepe redarea melodiei selectate.

3.

Receptie radio: Apasati scurt pentru a regla automat aparatul pe frecvente radio joase. Apasati lung pentru a regla manual aparatul pe frecvente radio joase.

Redare MP3: Apasati lung pentru a reda melodia anterioara. Apasati lung pentru derularea rapida inapoi, in mod manual.

4.

Receptie radio: Apasati scurt pentru a regla automat aparatul pe frecvente inalte. Apasati lung pentru a regla manual aparatul pe frecvente radio inalte.

Redare MP3: Apasati scurt pentru a reda melodia urmatoare.

Apasati lung pentru derularea rapida inainte, in mod manual.

1. Receptie radio: Apasati scurt pentru a preseta postul de radio pe canalul 1. Apasati lung pentru a memora postul curent de radio.

Redare Mp3: Apasati scurt pentru a pune pe pauza/pentru redare.

1. Redare Mp3: Apasati scurt pentru a preseta postul de radio pe canalul 2. Apasati lung pentru a memora postul curent de radio.

Receptie radio: Apasati scurt pentru functia de repetare/redare.

1. Redare Mp3: Apasati scurt pentru a preseta postul de radio pe canalul 3. Apasati lung pentru a memora postul curent de radio.

Receptie radio: Apasati scurt pentru functia de redare aleatorie.

1. Receptia radio: Apasati scurt pentru a preseta postul de radio pe canalul 4.

Apasati lung pentrua memora postul de radio curent.

1. Receptia radio: Apasati scurt pentru a preseta postul de radio pe canalul 5. Apasati lung pentru a memora postul de radio curent.

Redare Mp3: Apasati scurt pentru a derula inapoi cu 10 piese. Apasati lung pentru a accesa fisierul anterior.

1. Receptia radio: Apasati scurt pentru a preseta postul de radio pe canalul 6. Apasati lung pentru a memora postul de radio curent.

Redare Mp3: Apasati scurt pentru a derula inainte cu 10 piese. Apasati lung pentru a accesa fisierul urmator.

1. AUX IN – Utilizați pentru a conecta dispositive compatibile folosind o mufa stereo de 3,5 mm

2. USB - Utilizați pentru a conecta o unitate flash disk pentru redare directă fisiere Mp3.

3. Mufa incarcare- Utilizeaza un cablu USB pentru a reincarca un dispozitiv pe care il conectezi la aceasta mufa.

4. TF card- introduceti un card TF pentru a reda muzica.

5. MOD- Comutati intreRadio/Redare MP3/AUX IN/ Bluetooth

6. Volum: Rotiti butonul pentru a regla volumul dorit. Apăsați scurt pentru a selecta funcțiile de mai jos și rotiți butonul pentru a regla parametri.

VOLUM	0- - - 40
BAS	-7----+7
TRE	-7----+7
BAL	L10---R10
FAD	R10---F10
LOUD	ON---OFF
EQ	OFF-FLAT-ROCK-POP-CLASSIC-JAZZ
LOCAL	LOCAL-DX
STEREO	STEREO-MONO

BLUETOOTH

1. Deschideti aparatul si folositi functia Bluetooth de pe telefonul mobil, pentru a cauta ACP-400, conectati-va si introduceti codul "0000".
2. Cand Bluetooth-ul este conectat cu success pe ecam se va afisa BTON. Apasati scurt butonul de la pozitia 5 pentru a REDA/PUNE PE PAUZA muzica de pe telefonul mobil.

Apasati scurt pentru a prelua apelul telefonic.

Apasati scurt pentru a incheia apelul telefonic.

Apasati scurt pentru a schimba intre Bluetooth si telefonul mobil la primirea unui apel telefonic.

Apasatilung pentru a reapela ultimul numar de telefon inregistrat.

Apasatilung = pentru a conecta /deconecta functia Bluetooth.

1. Cand functia Bluetooth este deconectata, pe display se fa afisa BT OFF.

OPERARE PRIN APLICATIE DEDICATA

Aplicatia SmartBT iPlug este cel mai bun operator wireless al produsului. Puteti cauta "SmartBT iPlug" pe Apple Store sau Google Play Store si sa o instalati pe telefonul mobil.

smartbt iplug

Selectați postul radio când folositi modul FM, selectați melodiile când redati MP3.

1. 0-9 Butoane numerice In modul FM, apasa de la "1" la "6" pentru selectarea posturilor radio, apasa lung pentru memorarea lor.

In mod MP3, apasa lung tasta "0" pentru a intra in functia de selectare melodie, apoi apasa de la "0"la "9" pentru a selecta melodia.

Nota: Inainte de utilizare scoateti folia de protectie dintre baterie si telecomanda.

SCHIMBAREA BATERIEI

Schimbati bateria atunci cand telecomanda nu mai functioneaza decat de la o distanta mica, sau nu mai functioneaza deloc. Va rugam sa fiti atenti la polaritatea bateriei.

Vă rugăm să citiți cu atenție toate instrucțiunile următoare înainte de instalare. Acest aparat trebuie instalat numai de către un centru de service autorizat.

INSTALARE

Daca unghiul aparatului este mai mare de 60 grade, acest aparat nu-si poate atinge performanta optima. (A)

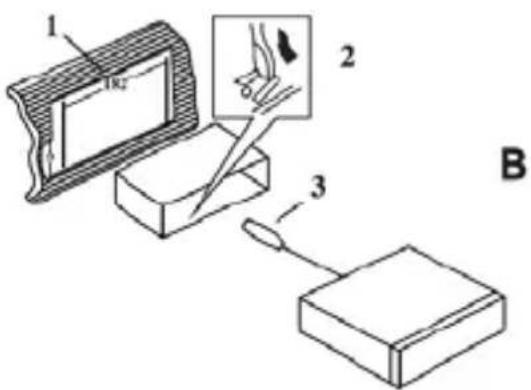

INSTALARE FRONTALA ( B )

1. Panou frontal.

2. Carcasa metalica. Dupa ce puneti carcasa in panoul frontal, indoiti marginile carcasei metalice si fixati-o de acesta.

3.Strangeti surubul.

INSTALARE PARTEA DIN SPATE (C)

1. Panou frontal

2.Surub

3.Saiba elastica de siguranta

4.Surub

5.Surub de fixare

6.Lama de fixare

Inainte de a apela la service, verificati urmatorul ghid pentru depanare.

Asigurati-va ca toate conexiunile sunt efectuate corect si securizate si ca toate procedurile de operare au fost urmate.

PROBLEME	CAUZE SI SOLUTII
Nu se alimenteaza	Verificati siguranta. Inlocuiti-o daca este necesar.
Afisajul sau butoanele nu functioneaza	Opriti aparatul. Verificati conexiunile si porniti din nou aparatul.
Nu primeste semnal radio	Verificati conexiunea antenei.
Receptia semnalului radio este slaba	Verificati daca antena este intinsa la maximum si daca este defecta. Intindenti sau inlocuiti-o daca este necesar.
Nu poate citi USB si card SD	Formatul fisierului nu este disponibil. USB-ul sau cardul SD sunt defecte.

Nota: Daca nu puteti rezolva problema dupa verificarea acestui ghid, contactati un centru service autorizat.
Nu incercati NICIODATA sa reparati singur aparatul.

DATE TEHNICE

Aparatul
Versiune BT: 5.0
Putere canal BT: + 2dbm
Frecventa BT: 2.400 - 2.483 GHz
Sursa alimentare	12V(10.8-15.1V) DC Impamantare pol negativ
Difuzor	4-8Ω
Aparate de putere mare	Putere maxima de iesire	25Wx4
	Putere recomandata	20Wx4

FM
Frecvente	87.5-108MHZ
Sensibilitate	≤26dB

MP3
Sensibilitate	≥35dB
Frecventa	(100HZ-10KHZ) ± 6dB
Distorsiunea tensiunii armonicelor	≤5%
Separarea canalelor	≥35dB
Reproducere stereofonica a balansarii canalelor	≤3dB
