ACP-400 - Radio samochodowe AKAI - Bezpłatna instrukcja obsługi

Typ produktu	Radioodtwarzacz samochodowy
Marka	AKAI
Model	ACP-400
Współczynnik kształtu	1-DIN (Standardowy)
Wymiary (ok.)	180 x 50 x 160 mm
Waga (ok.)	0.5 kg
Zasilanie	12V DC, masa ujemna
Pasma tunera	AM/FM, RDS
Odtwarzanie płyt	CD, CD-R/RW
Moc wyjściowa audio	4 x 40W Max (lub 4 x 20W RMS)
Wejścia audio	Przednie AUX (3.5mm)
Korektor	Wstępne tryby EQ (Rock, Pop, Classic itp.)
Wyświetlacz	LCD, wielokolorowe podświetlenie
Pilot zdalnego sterowania	Przewodowy pilot w zestawie
Kompatybilność z przyciskami na kierownicy	Tak (z adapterem)
Odpinany panel przedni	Tak
Konserwacja	Czyścić panel miękką, suchą ściereczką; unikać płynów
Bezpieczeństwo	Zabezpieczenie bezpiecznikiem; odłączyć akumulator przed instalacją
Części zamienne i naprawialność	Dostępny panel przedni, pilot, śruby zamienne

Często zadawane pytania - ACP-400 AKAI

Jak zainstalować AKAI ACP-400 w samochodzie?

Instalacja wymaga gniazda 1-DIN. Podłącz wiązkę przewodów do zasilania, głośników i anteny samochodu. Użyj tulei montażowej i śrub. Odłącz akumulator dla bezpieczeństwa.

Czy ACP-400 obsługuje Bluetooth?

Nie, ACP-400 nie ma wbudowanego Bluetooth. Posiada wejście AUX dla urządzeń zewnętrznych.

Jak ustawić zegar w ACP-400?

Naciśnij i przytrzymaj przycisk DISP, aż zegar zacznie migać. Użyj pokrętła głośności lub przycisków preset, aby ustawić godziny i minuty. Naciśnij ponownie DISP, aby potwierdzić.

Co zrobić, jeśli odtwarzacz CD nie odczytuje płyt?

Upewnij się, że płyta jest włożona etykietą do góry i nie jest porysowana. Spróbuj standardowej płyty CD. Jeśli problem nie ustępuje, wyczyść soczewkę środkiem do czyszczenia soczewek CD.

Czy mogę użyć zewnętrznego wzmacniacza z ACP-400?

Tak, urządzenie ma wyjścia RCA preamp (przód/tył) do podłączenia zewnętrznego wzmacniacza.

Dlaczego nie ma dźwięku z głośników?

Sprawdź, czy funkcja mute jest aktywna. Zweryfikuj połączenia przewodów głośnikowych i upewnij się, że ustawienia fader/balans są prawidłowe.

Jak zresetować ACP-400?

Naciśnij przycisk RESET (mały otwór) spinaczem. To przywraca ustawienia fabryczne.

Które formaty audio są obsługiwane do odtwarzania CD?

Urządzenie odtwarza CD-DA (płyty audio) oraz pliki MP3/WMA nagrane na płytach CD-R/RW.

Czy panel przedni ma funkcję odpinania antykradzieżowego?

Tak, panel przedni jest odpinany. Zdejmij go, naciskając przycisk zwalniający, aby zapobiec kradzieży.

Gdzie znajdę wartość bezpiecznika?

Bezpiecznik znajduje się z tyłu urządzenia. Użyj bezpiecznika nożowego 10A (typ ATO). Zawsze wymieniaj na taki sam.

INSTRUKCJA OBSŁUGI ACP-400 AKAI

Przed rozpoczęciem korzystania z tego produktu należy uważnie przeczytać instrukcję obsługi.

POLSKI

Uwaga:

1. Ilustracje w niniejszej instrukcji służą wyłącznie do celów referencyjnych i mogą różnić się od rzeczywistego produktu. Ilustracje te mają na celu jedynie wyjaśnienie działania urządzenia.

2.Ze względu na ciągły rozwój produktu, rzeczywisty produkt, kolor i niektóre funkcje opisane w instrukcji mogą różnić się od rzeczywistego modelu, w którym to przypadku rzeczywisty produkt będzie miał pierwszeństwo.

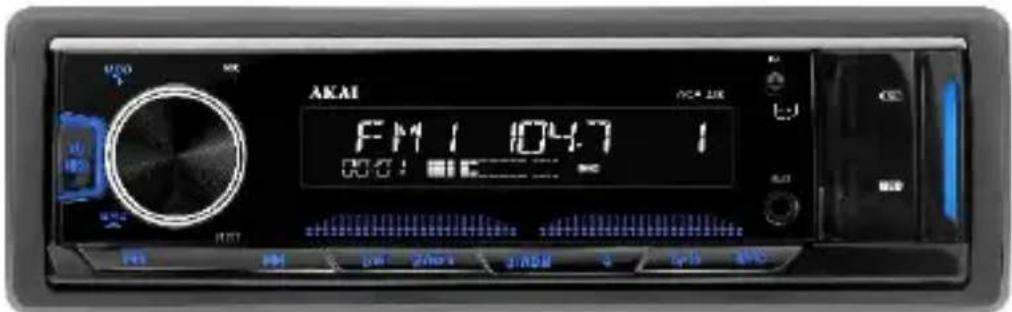

FUNKCJE PANELU

1. Włączanie/wyłączanie zasilania/wyłączanie dźwięku

2. BND

Odbiór radiowy: krótkie naciśnięcie zmienia częstotliwość radiową. Długie naciśnięcie umożliwia automatyczne wyszukiwanie i zapamiętywanie stacji radiowych.

Odtwarzanie plików MP3: naciśnij krótko przycisk, aby przejść do trybu wyszukiwania. Na wyświetlaczu pojawi się SCH. Naciśnij przyciski numeryczne (1-6), aby wprowadzić numer żądanego utworu lub obróć pokrętło regulacji głośności, aby wybrać cyfry żądanego utworu. Naciśnij przycisk GŁOŚNOŚĆ, aby rozpocząć odtwarzanie wybranego utworu.

3.

Odbiór radiowy: naciśnij krótko, aby automatycznie dostroić urządzenie do niskich częstotliwości radiowych. Długie naciśnięcie umożliwia ręczne dostrojenie urządzenia do niskich częstotliwości radiowych.

Odtwarzanie MP3: naciśnij długo, aby odtworzyć poprzedni utwór. Długie naciśnięcie umożliwia ręczne szybkie przewijanie do tyłu.

4.

Odbiór radiowy: Krótkie naciśnięcie powoduje automatyczne dostrojenie urządzenia do wysokich częstotliwości. Długie naciśnięcie umożliwia ręczne dostrojenie urządzenia do wysokich częstotliwości radiowych.

Odtwarzanie MP3: naciśnij krótko, aby odtworzyć następny utwór.

Długie naciśnięcie umożliwia ręczne przewijanie do przodu.

1. Odbiór radiowy: krótkie naciśnięcie powoduje zaprogramowanie stacji radiowej na kanale 1. Długie naciśnięcie powoduje zapamiętanie bieżącej stacji radiowej.

Odtwarzanie Mp3: Krótkie naciśnięcie powoduje wstrzymanie/odtwarzanie.

1. Odtwarzanie plików Mp3: Krótkie naciśnięcie powoduje zaprogramowanie stacji radiowej na kanale 2. Długie naciśnięcie powoduje zapamiętanie bieżącej stacji radiowej.

Odbiór radiowy naciśnij krótko, aby włączyć funkcję powtarzania/odtwarzania.

1. Odtwarzanie plików Mp3: Krótkie naciśnięcie powoduje zaprogramowanie stacji radiowej na kanale 3. Długie naciśnięcie powoduje zapamiętanie bieżącej stacji radiowej.

Odbiór radiowy: krótkie naciśnięcie uruchamia funkcję odtwarzania losowego.

1. Odbiór radiowy: Krótkie naciśnięcie powoduje zaprogramowanie stacji radiowej na kanale 4. Długie naciśnięcie powoduje zapamiętanie bieżącej stacji radiowej.

2. Odbiór radiowy: Krótkie naciśnięcie powoduje zaprogramowanie stacji radiowej na kanale 5. Długie naciśnięcie powoduje zapamiętanie bieżącej stacji radiowej.

Odtwarzanie Mp3: naciśnij krótko, aby przewinąć do tyłu o 10 utworów. Długie naciśnięcie powoduje przejście do poprzedniego pliku.

1. Odbiór radia: Krótkie naciśnięcie powoduje zaprogramowanie stacji radiowej na kanale 6. Długie naciśnięcie powoduje zapamiętanie bieżącej stacji radiowej.

Odtwarzanie Mp3: naciśnij krótko, aby przewinąć do przodu o 10 utworów. Długie naciśnięcie powoduje przejście do następnego pliku.

1. AUX IN - Służy do podłączania kompatybilnych urządzeń za pomocą gniazda stereo 3,5 mm.

2. USB - Służy do podłączania pamięci flash w celu bezpośredniego odtwarzania plików Mp3.

3. Gniazdo ładowania- Użyj kabla USB, aby naładować urządzenie podłączone do tego gniazda.

4. Karta TF - włóż kartę TF, aby odtwarzać muzykę.

5. TRYB-Przełączanie między odtwarzaniem radia/MP3/AUX IN/Bluetooth

6. Głośność: Obróć pokrętło, aby ustawić żądaną głośność. Krótko naciśnij, aby wybrać poniższe funkcje i obróć pokrętło, aby dostosować parametry.

GŁOŚNOŚĆ	0- - - 40
BAS	-7----+7
TRE	-7----+7
BAL	L10---R10
FAD	R10---F10
GŁOŚNO	ON---OFF
EQ	OFF-FLAT-ROCK-POP-CLASSIC-JAZZ
LOKALNY	LOCAL-DX
STEREO	STEREO-MONO

BLUETOOTH

1. Otwórz urządzenie i użyj funkcji Bluetooth w telefonie komórkowym, aby wyszukać ACP-400, połączyć się i wprowadzić kod "0000".
2. Po pomyślnym nawiązaniu połączenia Bluetooth na wyświetlaczu pojawi się komunkat BT ON. Naciśnij krótko przycisk w pozycji 5, aby ODTWORZYĆ/WSTRZYMAĆ odtwarzanie muzyki w telefonie komórkowym.

Naciśnij krótko, aby odebrać połączenie.

Naciśnij krótko —, aby zakończyć połączenie telefoniczne.

Krótkie naciśnięcie przelącza między Bluetooth a telefonem komórkowym podczas odbierania połączenia telefonicznego.

Naciśnij długo, aby ponownie wybrać ostatnio zarejestrowany numer telefonu. Długie naciśnięcie = umożliwia podłączenie/odłączenie funkcji Bluetooth.

1. Gdy funkcja Bluetooth jest wyłączona, wyświetlany jest komunikat BT OFF.

OBSŁUGA ZA POMOCĄ DEDYKOWANEJ APLIKACJI

Aplikacja SmartBT iPlug jest najlepszym bezprzewodowym operatorem produktu. Możesz wyszukać "SmartBT iPlug" w Apple Store lub Google Play Store i zainstalować ją na swoim telefonie komórkowym.

smartbt iplug

1. PRZYCISK ZASILANIA: Wł.
2. ▶II : Odtwarzanie/Pauza
3. MODE (TRYB): Zmień Zmiana trybu
4. EQ: Korektor
5. Regulacja głośności
6. Szybkie przewijanie do przodu/do tyłu

Wybór stacji radiowej podczas korzystania z trybu FM, wybór utworów podczas odtwarzania plików MP3.

1. Przyciski numeryczne 0-9 W trybie FM naciśnij "1" do "6", aby wybrać stacje radiowe, a następnie naciśnij i przytrzymaj przycisk, aby je zapisać.

W trybie MP3 naciśnij i przytrzymaj przycisk "0", aby przejść do funkcji wyboru utworu, a następnie naciśnij przyciski od "0" do "9", aby wybrać utwór.

Uwaga: Przed użyciem należy usunąć folię ochronną znajdującą się pomiędzy baterią a pilotem zdalnego sterowania.

WYMIANA BATERII

Baterię należy wymienić, gdy pilot zdalnego sterowania działa tylko z niewielkiej odległości lub nie działa wcale. Należy zwrócić uwagę na biegunowość baterii.

Naciśnij klapkę i jednocześnie wyjmij baterię

Włóż nową baterię do gniazda

Załóż z powrotem klapkę

Przed przystąpieniem do instalacji należy uważnie przeczytać wszystkie poniższe instrukcje. Urządzenie powinno być instalowane wyłącznie przez autoryzowane centrum serwisowe.

INSTALACJA

Jeśli kąt nachylenia urządzenia przekracza 60 stopni, urządzenie nie może osiągnąć optymalnej wydajności. ( A )

INSTALACJA PRZEDNIA ( B )

1. panel przedni.
2. metalowa obudowa. Po włożeniu obudowy do panelu
   z przodu, zagiąć krawędzie metalowej obudowy i zamocować ją do tego.
3. Dokręcić śrubę.

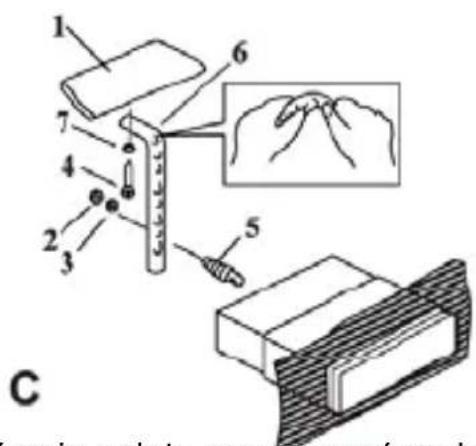

1. panel przedni
2. śruba
3. elastyczna podkładka zabezpieczająca
4. śruba
5. śruba mocująca

1. pręt mocujący7. podkładka płaska. Aby zmniejszyć zakłócenia, należy przymocować go do dolnej ramy samochodu. W razie potrzeby wygiąć metalową ramę.

DEMONTAŻ URZĄDZENIA

1. W przypadku demontażu urządzenia należy najpierw zdjąć przednią ramkę.

2. Włóż specjalne urządzenia do gniazd po obu stronach, aż usłyszysz dźwięk odblokowania(D).

3. Wyciągnąć specjalne urządzenia wraz z maszyna.

ROZWIĄZYWANIE PROBLEMÓWPrzed wezwaniem serwisu należy zapoznać się z poniższym przewodnikiem rozwiązywania problemów.

Upewnij się, że wszystkie połączenia są wykonane prawidłowo i bezpiecznie oraz że przestrzegane są wszystkie procedury operacyjne.

PROBLEM	PRZYCZYNY I ROZWIĄZANIA
Brak zasilania	Sprawdź bezpiecznik. W razie potrzeby wymienić.
Wyświetlacz lub przyciski nie działają	Wyłącz urządzenie. Sprawdź połączenia i włącz urządzenie ponownie.
Brak sygnału radiowego	Sprawdź połączenie antenowe.
Odbiór sygnału radiowego jest słaby	Sprawdź, czy antena jest w pełni wysunięta i czy nie jest uszkodzona. W razie potrzeby wymień ją.
Nie można odczytać USB i karty SD	Format pliku jest niedostępny. Karta USB lub SD jest uszkodzona.

Uwaga: Jeśli po zapoznaniu się z niniejszą instrukcją nie można rozwiązać problemu, należy skontaktować się z autoryzowanym centrum serwisowym. NIGDY nie próbuj naprawiać urządzenia samodzielnie.

DANE TECHNICZNE

Maszyna
BT wersja: 5.0
Moc kanału LV: + 2 dBm
Częstotliwość BT: 2,400 - 2,483 GHz
Zasilanie	12 V (10,8-15,1 V) DC Uziemienie bieguna ujemnego
Głośnik	4-8Ω
Urzadzenia o dużej mocy	Maksymalna moc wyjściowa	25Wx4
	Zalecana moc	20Wx4

FM
Częstotliwość	87.5-108MHZ
Wrażliwość	≤slant 26dB

MP3
Wrażliwość	≥35dB
Częstotliwość	(100 Hz-10 kHz) ± 6 dB
Zniekształcenia harmoniczne	≤5%
Rozdzielenie kanałów	≥35dB
Stereofoniczna reprodukcja balansu kanałów	≤3dB

WYCOFANIE Z EKSPLOATACJI ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO

Ten symbol na produkcie lub opakowaniu oznacza, że produkt nie powinien być traktowany jako zwykły odpad domowy. Nie należy wyrzucać urządzenia wraz z odpadami domowymi po zakończeniu jego eksploatacji, lecz oddać je do autoryzowanego punktu zbiórki w celu recyklingu. W ten sposób pomożesz chronić środowisko i zapobiegniesz możliwym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego. Aby znaleźć adres najbliższego punktu odbioru:

O Kontakt z lokalnymi władzami;
O Odwiedź stronę internetową: www.mos.gov.pl
O Zażądaj dalszych informacji od sklepu, w którym produkt został zakupiony.

Miasto Pitesti, Bdv. I.C. Bratianu, nr 48-52, budynek A, piętro. 5, pokój 504-505, Okręg Arges, Rumunia, kod pocztowy: 110121; www.akai.com.ro
