Tipo de Produto	Frigorífico-Combinado
Marca	Kubo
Modelo	KBDD8564
Capacidade Líquida Total	280 L (Frigorífico: 200 L, Congelador: 80 L)
Dimensões (A x L x P)	1750 x 595 x 650 mm
Peso	68 kg
Alimentação Elétrica	220-240 V, 50 Hz
Classe Energética	E
Consumo Anual de Energia	280 kWh
Classe Climática	N-ST
Nível de Ruído	40 dB(A)
Refrigerante	R600a (Isobutano)
Classificação Estrelas do Congelador	4 Estrelas
Capacidade de Congelamento	4.5 kg/24h
Tempo de Armazenamento Sem Energia	15 horas
Tipo de Descongelamento	Frigorífico: Automático, Congelador: Manual
Tipo de Controlo	Mecânico (Termóstato)
Iluminação Interior	LED
Material das Prateleiras	Vidro Temperado
Reversibilidade da Porta	Sim (Pode ser invertida por técnico)
Manutenção e Limpeza	Limpe o interior com detergente suave; descongele o congelador quando o gelo >5 mm; limpe as serpentinas do condensador anualmente
Características de Segurança	Fecho de segurança para crianças (opcional), proteção contra baixa tensão, proteção contra sobrecarga
Disponibilidade de Peças Sobresselentes	Peças disponíveis nos centros de assistência Kubo ou revendedores autorizados

Perguntas frequentes - KBDD8564 Kubo

Como ajusto a temperatura no meu frigorífico Kubo KBDD8564?

Use o dial do termóstato no interior do compartimento do frigorífico. Gire para um número mais alto para temperatura mais fria ou número mais baixo para mais quente. Normalmente, a regulação 3-4 é adequada para uso normal.

Por que o meu frigorífico não está a arrefecer corretamente?

Verifique se o termóstato está regulado corretamente. Assegure-se de que as vedações da porta estão limpas e fecham bem. Limpe as serpentinas do condensador na parte traseira. Além disso, evite sobrecarregar o frigorífico, pois restringe o fluxo de ar.

Com que frequência devo descongelar o congelador?

Descongele o congelador quando a camada de gelo atingir cerca de 5 mm de espessura. Isto geralmente ocorre a cada poucos meses, dependendo do uso e humidade.

Posso inverter o sentido de abertura da porta?

Sim, a porta pode ser invertida. No entanto, recomenda-se que um técnico qualificado execute esta tarefa para evitar danificar as dobradiças ou o alinhamento da porta.

O que significa a classe energética E?

A classe energética E indica um consumo moderado de energia. Para o Kubo KBDD8564, o consumo anual é de aproximadamente 280 kWh. Isto é típico para frigoríficos desta categoria.

Como limpo o interior do meu frigorífico?

Desligue o aparelho da tomada e retire todos os alimentos. Limpe o interior com um pano macio humedecido com detergente suave e água morna. Evite produtos de limpeza abrasivos. Enxague e seque bem antes de ligar novamente.

O que devo fazer se a luz interior não funcionar?

Verifique a lâmpada; se for LED, pode ser necessário substituição por técnico. Caso contrário, certifique-se de que o frigorífico está ligado. O interruptor da luz pode estar avariado. Consulte o manual para instruções de substituição da lâmpada.

Por que há água acumulada dentro do frigorífico?

Isto indica frequentemente um dreno de descongelamento entupido. Limpe o orifício de drenagem na parte traseira do compartimento do frigorífico usando um limpa-cachimbos ou ferramenta semelhante. Certifique-se de que o frigorífico está nivelado corretamente.

Que tipo de refrigerante usa o KBDD8564?

Usa R600a (isobutano), um refrigerante natural amigo do ambiente. No entanto, é inflamável, pelo que a assistência deve ser realizada por profissionais qualificados.

Como obtenho peças sobresselentes para o meu frigorífico Kubo?

Contacte o serviço ao cliente Kubo ou um centro de assistência autorizado. Forneça o número do modelo KBDD8564 e a peça necessária. Peças como prateleiras, compartimentos da porta e termóstatos estão geralmente disponíveis.

MANUAL DE UTILIZADOR KBDD8564 Kubo

Instructions Manual Manual de Instrucciones Manual de Instruções

Agradecemos a compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil e segura, junto enviamos o respetivo manual de instruções.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas no presente manual.

Esperamos sinceramente que fique satisfeito com a utilização do seu novo aparelho.

ÍNDICE

1. INSTRUÇÕES DE SEGURANÇA 84

1.1. Fonte de Alimentação 86
1.2. Cabo de alimentação e outros cabos 86
1.3. Humidade e Água 86
1.4. Limpeza 86
1.5. Precauções Gerais 87

2. INSTRUÇÕES DE FUNCIONAMENTO 104

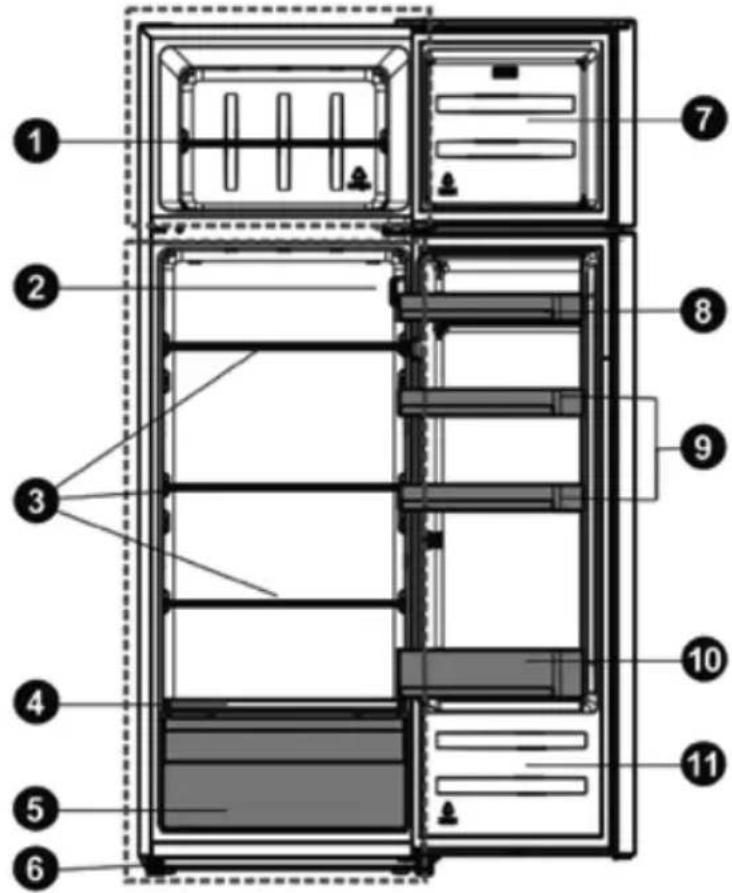

2.1. Descrição do Produto 104
2.2. Utilização do produto 104
2.3. Manutenção 116
2.4. Resolução de problemas 121

3. SERVIÇO PÓS-VENDA 123

4. PROTEÇÃO AMBIENTAL 124

1. INSTRUÇÕES DE SEGURANÇA

	ATENÇÃO
	RISCO DE CHOQUE ELÉTRICO NÃO ABRIR
Atenção: para evitar o risco de choque elétrico não abra a unidade. O interior não contém peças que possam ser reparadas pelo utilizador. Contacte o Serviço de Apoio ao Cliente.

Avisos importantes

Antes de utilizar o aparelho, leia atentamente este manual de instruções e guarde-o num local seguro, pois poderá precisar dele para consultas futuras.

Antes de colocar o aparelho em funcionamento, e de forma a garantir uma operação correta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de danos;
• Surgir alguma anomalia durante o funcionamento.

Para evitar perigo ou deterioração do aparelho devido a utilização incorreta, aconselha-se uma leitura atenta das instruções.

O aparelho não deve ser utilizado para outros

fins além dos previstos e destina-se apenas a utilização doméstica. Quaisquer danos resultantes da utilização do aparelho fora deste âmbito, qualquer utilização incorreta, bem como quaisquer modificações manuais efetuadas ao produto não estão cobertas e cancelam automaticamente o direito à garantia.

Assistência

Em caso de avaria, entregue o aparelho ao Serviço de Apoio ao Cliente.

Este aparelho pode ser usado por crianças a partir dos 8 anos de idade, se tiverem sido supervisionadas ou instruídas sobre o uso do aparelho de maneira segura e se compreenderem os riscos envolvidos. A limpeza e a manutenção pelo utilizador não devem ser feitas por crianças, a menos que sejam maiores de 8 anos e supervisionadas. Mantenha o aparelho e o fio fora do alcance de crianças com menos de 8 anos.

Os aparelhos podem ser usados por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se tiverem recebido supervisão ou instrução sobre o uso do aparelho de maneira segura e entenderem os perigos envolvidos.

As crianças não devem brincar com o aparelho.

Estas instruções também estão disponíveis em www.suporteworten.pt

1.1. Fonte de alimentação

Certifique-se de que a tensão de alimentação é compatível com a indicada no aparelho. Caso não corresponda, entre em contacto com o Serviço de Apoio ao Cliente.

1.2. abo de alimentação e outros cabos

Não enrole o cabo nem o puxe para desligar o aparelho. Mantenha o cabo afastado de superfícies aquecidas.

Nunca utilize o aparelho se o cabo ou a ficha estiverem danificados.

Leve-o ao Serviço de Apoio ao Cliente para que o substituam.

1.3. Humidade e água

Não utilize o aparelho em locais húmidos. Não deixe que o aparelho se molhe sob circunstância alguma, já que tal poderá ser perigoso. Para evitar perigo de incêndio ou choque elétrico, não exponha o aparelho a água ou humidade. Além disso, não coloque o aparelho debaixo de água (por exemplo, para fins de limpeza).

1.4. Limpeza

Antes de proceder à limpeza, desligue sempre

o aparelho e retire o cabo da fonte de alimentação. Deixe sempre que a máquina arrefeça antes de efetuar qualquer operação de limpeza.

Para limpar a parte exterior do aparelho, utilize apenas um pano seco e macio.

1.5. Precauções gerais

• Siga as indicações do manual de instruções pois são uma importante ajuda na instalação e operação corretas deste produto e a tirar partido das suas funções avançadas. Guarde as instruções para consulta futura.
• Leia todas as instruções antes de usar o produto.
• As operações de reparação ou manutenção devem ser realizadas apenas por profissionais autorizados.
• Quaisquer danos provocados por modificações manuais do produto não serão abrangidos pela garantia.
• Se este produto for utilizado para outros fins que não aqueles para os quais foi originalmente desenvolvido, ou se não for corretamente ligado, poderá ficar danificado e a garantia será anulada.

- Para evitar erros e acidentes desnecessários, é importante assegurar que todas as pessoas que utilizam o aparelho estão devidamente familiarizadas com o seu funcionamento e características de segurança. Guarde estas instruções e certifique-se de que permanecem com o aparelho se for movido ou vendido, para que qualquer pessoa que o utilize durante a sua vida útil seja devidamente informada sobre a utilização e avisos de segurança.

- Por motivos de segurança de pessoas e bens, conserve as precauções destas instruções de utilização, uma vez que o fabricante não é responsável por danos causados por omissão.

Segurança para crianças e outras pessoas vulneráveis

De acordo com a norma EN

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou sem a experiência e conhecimentos necessários caso sejam supervisionadas ou tenham recebido instruções relativamente à utilização do aparelho de forma segura e compreenderem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção realizadas pelo utilizador não devem ser feitas por crianças sem supervisão.

- Crianças com idades entre os 3 e os 8 anos podem atestar ou retirar produtos de arcas frigoríficas.

De acordo com a norma IEC

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções relativas ao uso do aparelho por uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

- Mantenha todas as embalagens longe das crianças, dado haver risco de asfixia.

- Se eliminar o aparelho, retire a ficha da tomada, corte o cabo de ligação (o mais próximo possível do aparelho) e retire a porta para evitar que as crianças a brincar sofram um choque elétrico ou fiquem presas no interior do aparelho.

- Se este aparelho, com vedantes magnéticos na porta, for substituir um aparelho antigo com uma fechadura de mola (trinco) na porta ou tampo, certifique-se de que inutiliza esta mola antes de eliminar o aparelho antigo.

Deste modo, evitará que crianças fiquem aprisionadas no seu interior.

Segurança geral

AVISO

• Este aparelho destina-se a ser utilizado em residências particulares e locais semelhantes tais como:
• áreas de cozinha dos funcionários em estabelecimentos comerciais, escritórios e outros ambientes de trabalho;
• quintas e por clientes em hotéis, motéis e outros ambientes de tipo residencial;
• ambientes do tipo alojamento e pequeno-almoço;
• serviços de catering e aplicações não comerciais semelhantes.

- AVISO - Não guarde substâncias explosivas, como latas de aerossóis com um combustível inflamável, neste aparelho.

- AVISO - Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o Serviço de Apoio ao Cliente ou por técnicos com qualificações semelhantes, a

fim de evitar perigos.

• AVISO - Mantenha as aberturas de ventilação no corpo do aparelho ou na estrutura encastrada desobstruídas.
• AVISO - Não utilize um dispositivo mecânico ou qualquer outro meio para acelerar o processo de descongelação, exceto se recomendado pelo fabricante.
• AVISO - Não danifique o circuito de refrigeração.
• AVISO - Não utilize aparelhos elétricos no interior dos compartimentos de armazenamento de alimentos do aparelho, exceto se forem de um tipo recomendado pelo fabricante.
• AVISO -O refrigerante e o gás de isolamento são inflamáveis. Ao eliminar o aparelho, faça-o apenas num centro de eliminação de resíduos autorizado. Não expor o aparelho a chamas.
• AAVISO - Ao posicionar o aparelho, certifique-se de que o cabo de não está preso ou danificado.
• AVISO - Não coloque extensões elétricas com tomadas múltiplas ou fontes de alimentação

portáteis na parte de trás do aparelho.

- AVISO - Os alimentos devem ser acondicionados em sacos antes de serem colocados no frigorífico. Já os líquidos devem ser acondicionados em garrafas ou recipientes com tampa para evitar o problema de limpeza da estrutura do produto, uma tarefa que não é fácil de efetuar.

- O símbolo é um aviso e indica que o refrigerante e o gás de isolamento são inflamáveis.

Aviso: Risco de incêndio / materiais inflamáveis

Substituir a lâmpada do aparelho

- AVISO - A lâmpada do frigorífico não deve ser substituída pelo utilizador! Se a lâmpa da do frigorífico estiver danificada, contacte o Serviço de Apoio ao Cliente para obter assistência.

- Este aviso destina-se apenas a frigoríficos com lâmpada.

Refrigerante

- AVISO - Durante a utilização, manutenção e eliminação do aparelho, preste atenção a um símbolo semelhante, localizado na

parte traseira do aparelho (painel traseiro ou compressor).

Existem materiais inflamáveis nos tubos de refrigerante e no compressor.

Por favor, esteja longe de uma fonte de fogo durante o uso, serviço e descarte.

• O circuito de refrigeração do aparelho contém o refrigerante isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental que, no entanto, é inflamável. Durante o transporte e instalação do aparelho, certifique-se de que nenhum dos componentes do circuito de refrigeração fica danificado.
• O refrigerante (R600a) é inflamável.
• AVISO - Os frigoríficos contêm refrigerante e gases no isolamento. O refrigerante e os gases devem ser eliminados por profissionais, pois poderão causar lesões oculares ou incendiar. Certifique-se de que a tubagem do circuito de refrigeração não está danificada antes de eliminar devidamente o aparelho.
• Caso o circuito de refrigeração esteja danificado:
• Evite fazer chamas e ligar fontes que

incendeiem.

• Ventile completamente a divisão em que o aparelho está instalado.
• É perigoso alterar as especificações ou modificar este produto de qualquer forma.
• Qualquer dano no cabo poderá causar um curto-circuito, incêndio e / ou choque elétrico.

Segurança elétrica

- O cabo de alimentação não deve ser alongado.

- Certifique-se de que a ficha de alimentação não está calcada ou danificada.

- Uma ficha de alimentação calcada ou danificada poderá sobreaquecer e causar um incêndio.

- Certifique-se de que consegue aceder à ficha de alimentação do aparelho.

- Não puxe o cabo de alimentação.

- Se a ficha de alimentação estiver solta, não a insira. Existe um risco de choque elétrico ou incêndio.

- Não deve operar o aparelho sem a tampa da lâmpada interior.

- O frigorífico só funciona com uma fonte de alimentação de corrente alternada monofásica de 220\~240 V/50 Hz. Caso haja flutuações de tensão tão grandes no distrito do utilizador que a tensão de alimentação ultrapasse os valores acima, por razões de segurança, certifique-se de que instala um regulador automático de tensão de alimentação CA superior a 350 W no frigorífico. O frigorífico deve ser ligado a uma tomada específica e não a uma tomada comum partilhada com outros eletrodomésticos. A ficha do mesmo deve coincidir com a tomada com fio de terra.

Utilização diária

- Não guarde gases ou líquidos inflamáveis no aparelho, pois há risco de explosão.

- Não utilize nenhum eletrodoméstico no aparelho (ex.: máquinas de fazer gelados elétricas, batedeiras, etc.).

- Ao desligar o aparelho da corrente, puxe sempre a ficha da tomada, não o cabo.

- Não coloque objetos quentes perto dos componentes de plástico deste aparelho. Não

coloque produtos alimentares diretamente contra a saída de ar na parte de trás.

• Armazene alimentos congelados pré-embalados de acordo com as instruções do fabricante dos alimentos.
• As recomendações de armazenamento do fabricante do aparelho devem ser estritamente cumpridas. Consulte as instruções relevantes para armazenamento.
• Não coloque bebidas carbonatadas ou com gás no compartimento do congelador, dado que tal pode criar pressão no recipiente e causar a sua explosão, resultando em danos ao aparelho.
• Os alimentos congelados podem causar queimaduras provocadas pelo gelo se consumidos diretamente do compartimento congelador.
• Não coloque o aparelho sob a luz solar direta.
• Não acenda velas, lâmpadas e outros objetos com chamas desprotegidas perto do aparelho para não o incendiar.
• O aparelho destina-se a guardar alimentos e / ou bebidas em residências domésticas

comuns; conforme explicado neste manual de instruções, o aparelho é pesado. Tenha cuidado ao movê-lo.

- Não retire nem toque em artigos do compartimento do congelador com as mãos húmidas / molhadas, pois tal pode causar abrasões na pele ou queimaduras provocadas pelo gelo / congelador.

- Os alimentos congelados não devem ser novamente congelados após se descongelarem.

- Não consuma sorvetes ou cubos de gelo diretamente do congelador, pois poderão causar queimaduras na boca e nos lábios.

- Para evitar que os alimentos caiam e causem ferimentos ou danos no aparelho, não sobrecarregue as prateleiras da porta nem coloque demasiados alimentos nas gavetas de frescos.

Cuidado!

Cuidados e limpeza

- Antes da manutenção, desligue o aparelho e desconecte a ficha de alimentação da tomada elétrica.

- Não limpe o aparelho com objetos metálicos,

máquina de limpeza a vapor, óleos etéreos, solventes orgânicos ou produtos de limpeza abrasivos.

- Não utilize objetos pontiagudos para remover o gelo do aparelho. Use um raspador de plástico.

Instalação

Importante!

- Para a ligação elétrica, siga cuidadosamente as instruções dadas neste manual.

- Desembale o aparelho e verifique se tem danos.

- Não conecte o aparelho se estiver danificado. Comunique imediatamente os possíveis danos à Worten. Nesse caso, guarde a embalagem.

- É aconselhável esperar pelo menos quatro horas antes de conectar o aparelho, de modo a permitir que o óleo volte a fluir no compressor.

- Deve haver uma circulação de ar adequada à volta do aparelho; caso contrário, este poderá sobreaquecer. Para alcançar uma ventilação suficiente, siga as instruções relevantes para a instalação.

- Sempre que possível, a parte de trás do equipamento não deve estar muito perto de

uma parede para evitar tocar ou agarrar nas peças quentes (compressor, condensador), evitando assim o risco de incêndio. Siga as instruções relevantes para a instalação.

• O aparelho não deve ser instalado perto de radiadores ou fogões de cozinha.
• Certifique-se de que a ficha de alimentação está acessível após a instalação do aparelho.

Assistência técnica

• Qualquer trabalho elétrico necessário para a manutenção do aparelho deve ser executado por um eletricista qualificado, técnico competente ou pelo Serviço de Apoio ao Cliente.
• A manutenção deste produto deve ser efetuada por um Serviço de Apoio ao Cliente autorizado, apenas se devendo usar peças de substituição genuínas.

1) Se o aparelho não fizer gelo (No Frost).
2) Se o aparelho possuir um compartimento congelador.

Para evitar a contaminação dos alimentos, respeite as seguintes instruções.

- A abertura da porta durante longos períodospode causar um aumento significativo

da temperatura nos compartimentos do aparelho.

• Limpe regularmente superfícies que possam entrar em contacto com alimentos e sistemas de escoamento acessíveis.
• Guarde a carne e o peixe crus em recipientes adequados no frigorífico, para que estes não entrem em contacto com outros alimentos ou pinguem para cima destes.
• Os compartimentos de alimentos congelados com duas estrelas são adequados para guardar alimentos pré-congelados, guardar ou fazer gelado e fazer cubos de gelo.
• Os compartimentos com uma, duas e três estrelas não são adequados para congelar alimentos frescos.

En-comen-dar	Tipo de compar-timentos	Temper-atura-alvo de con-servação [°C]	Alimentos adequados
1 Líquida do Frigorífico2 (***)*-Congelador		+2<+8 Ovos,<-18 Marisco, peixe, camarão e moluscos de água doce, bem como carne (conservação recomendada durante 3 meses, quanto maior o tempo de conservação, pior será o sabor e os valores nutricionais), não são adequados para se considerarem como alimentos frescos congelados	alimentos cozinhados, alimentos embalados, fruta e legumes, laticínios, bolos, bebidas e outros alimentos não são adequados para congelar.
3 *-	Congelador	<-18 Marisco, peixe, camarão e moluscos de água doce, bem como carne (conservação recomendada durante 3 meses, quanto maior o tempo de conservação, pior será o sabor e os valores nutricionais), não são adequados para se considerarem como alimentos frescos congelados.
4 **-	Congelador	<-12 Marisco, peixe, camarão e moluscos de água doce, bem como carne (conservação recomendada durante 2 meses, quanto maior o tempo de conservação, pior será o sabor e os valores nutricionais), não são adequados para se considerarem como alimentos frescos congelados.
5 *-	Congelador	<-6 Marisco,	peixe, camarão e moluscos de água doce, bem como carne (conservação recomendada durante 1 mês, quanto maior o tempo de conservação, pior será o sabor e os valores nutricionais), não são adequados para se considerarem como alimentos frescos congelados.
6 0- estrellas -6<0 Carne de porco e de vaca crua, peixe fresco, frango, alguns alimentos embalados processados, etc. (Recomenda-se consumir no próprio dia, de preferência no espaço de 3 dias, no máximo). Alimentos processados parcialmente embalados (alimentos não passíveis de congelar)
7 Fresco -2<+3 Carne de porco e de vaca crua / congelada, frango, alimentos de água doce, etc. (7 dias abaixo de 0°C e acima de 0°C; recomenda-se o consumo no próprio dia, de preferência no prazo de 2 dias, no máximo). Marisco (abaixo de 0°C durante 15 dias; não se recomenda conservar acima de 0°C).
8 Alimentos frescos		0<+4 Carne	de porco e de vaca crua, peixe fresco, frango, alimentos cozinhados, etc. (Recomenda-se consumir no próprio dia, de preferência no espaço de 3 dias, no máximo)
9 Vinho +5<+20 vinho tinto, vinho branco, vinho espumante, etc.

Nota: conserve alimentos diferentes de acordo com os compartimentos ou a temperatura-alvo dos produtos que comprou.

- Se o frigorífico ficar vazio durante longos períodos, desligue-o, descongele-o, limpe-o, seque-o e deixe a porta aberta para evitar o desenvolvimento de bolor no seu interior.

2. INSTRUÇÕES DE FUNCIONAMENTO

2.1. Descrição do produto

Vista do aparelho

Descrição do aparelho

1. Prateleira do congelador
   2 Caixa de controlo e luz LED
2. Prateleira do frigorífico
3. Tampa da gaveta dos legumes
4. Gaveta dos legumes
5. Pés ajustáveis
6. Porta do congelador
7. Prateleira de cima da porta
8. Prateleira do meio da porta
9. Prateleira de baixo da porta
10. Porta do frigorífico

Nota: Devido ao constante desenvolvimento dos nossos equipamentos, o seu frigorífico poderá ser ligeiramente diferente do apresentado neste manual de instruções. Porém, as suas funções e utilização são iguais. Para obter mais espaço no congelador, poderá retirar as prateleiras.

2.2. Utilização do produto

Instalação do aparelho

Antes de usar o aparelho pela primeira vez, deve rever as seguintes dicas.

Ventilar o aparelho

Para melhorar a eficácia do sistema de refrigeração e poupar energia, é necessário manter uma boa ventilação à volta do aparelho. Por este motivo, deve haver espaço livre suficiente à volta do mesmo. É aconselhável manter um espaço entre 50 a 70 mm, pelo menos, entre a parte de trás do aparelho e a parede, pelo menos 100 mm a contar do topo do mesmo, pelo menos 100 mm entre as laterais e as paredes e espaço livre na parte da frente para permitir que as portas abram a 135°. Observe os seguintes esquemas:

Nota: Este aparelho tem um bom desempenho dentro da classe climática de N a ST apresentada na tabela abaixo.

Poderá não funcionar corretamente se for deixado durante muito tempo a uma temperatura acima ou abaixo dos valores limite indicados.

Classe climática Temperatura ambiente
N +16°C to +32°C
ST +16°C to +38°C

- Coloque o seu aparelho num local seco para evitar danos causados pela humidade.

- Mantenha o aparelho longe da luz solar direta, chuva ou geada. Coloque o aparelho longe de fontes de calor, tais como fogões, fogueiras ou aquecedores.

Nivelar o aparelho

• Para um nivelamento e circulação de ar suficientes na parte de trás inferior do aparelho, os pés poderão ter de ser ajustados.
• Poderá ajustá-los manualmente com uma chave inglesa adequada. Para permitir que as portas se fechem sozinhas, incline o topo do frigorífico para trás cerca de 10 mm.

Como utilizar o seu aparelho

Acessórios 1)

Prateleiras / tabuleiros móveis

• O seu aparelho possui diversas prateleiras de arrumação de vidro, plástico ou metal - os diversos modelos possuem combinações e funções diferentes.
• As paredes do frigorífico estão equipadas com vários suportes laterais de forma a poder instalar as prateleiras conforme desejado.

Retirar e instalar a prateleira da porta

Aviso: prateleira da porta não deve ser retirada e instalada pelo utilizador! Se a prateleira da porta estiver danificada, contacte o Serviço de Apoio ao Cliente para obter assistência. Para substituir a prateleira da porta, siga os passos abaixo:

Retire a prateleira da porta

Pressione o lado direito da prateleira da porta para dentro, enquanto segura o lado esquerdo. Quando a ranhura da prateleira se soltar da porta da frigorífico, retire-a obliquamente para cima.

Instalar a prateleira da porta

Incline o lado esquerdo da prateleira da porta e certifique-se de que a ranhura está bem fixa à porta. Em seguida, pressione o lado direito para dentro, empurrando-o para baixo até ao devido local.

- Para conservar alimentos que não tenham de ser congelados, em diversas secções adequadas para diferentes tipos de alimentos.

Compartimento congelador para alimentos 2)

- Para congelar alimentos frescos e conservar alimentos congelados e ultracongelados durante muito tempo.

Descongelar os alimentos 2)

• No compartimento frigorífico.
• À temperatura ambiente.
• Num forno micro-ondas.
• Num forno convencional ou de convecção.
• Uma vez descongelados, os alimentos não se devem congelar novamente.
• Se o aparelho possuir acessórios e funções relacionados.
• Se o aparelho possuir um compartimento congelador.

Gaveta dos legumes

- Para conservar frutas e legumes.

Dicas de instalação

Esta parte garante a dissipação suficiente do calor entre a parte de trás do frigorífico e a parede. Poderá instalar o dispositivo diretamente na parte de trás do frigorífico.

Arranque e regulação da temperatura

Insira a ficha de conexão na tomada com proteção terra. Ao abrir a porta do compartimento refrigerador, a iluminação interna é acesa. Depois de colocar o frigorífico na posição pretendida, espere 5

minutos antes de fornecer eletricidade. Não armazene nada até que a temperatura dentro do frigorífico fique baixa o suficiente.

O botão de selecção de temperatura está no lado direito do compartimento refrigerador.

Posição 0 significa: Desligado. Rodar o botão no sentido contrário ao dos ponteiros do relógio para ligar o aparelho.

Posição 1 significa: Temperatura mais alta, definição mais quente.

Posição 7 (end-stop) significa: Temperatura mais baixa, definição mais fria.

IMPORTANTE!

Normalmente, é aconselhável selecionar as configurações 2, 3 ou 4. Se o cliente quiser uma temperatura mais alta ou mais fria, o botão deve ser girado para uma configuração mais quente ou mais fria, respetivamente. Rodar o botão para uma configuração de mais frio, significa mais eficiência energética, caso contrário, o consumo de energia será maior.

IMPORTANTE!

Temperatura ambiente elevada (por exemplo, em dias quentes de verão) e uma configuração fria (posição 6 a 7) podem fazer com que o compressor funcione continuamente ou mesmo sem parar!

Isso acontece porque quando a temperatura ambiente é alta, o compressor deve funcionar continuamente para manter a baixa temperatura no interior do aparelho.

Mudar a luz LED

AVISO!

Se a luz LED estiver danificada, não deve ser trocada pelo cliente. A troca da luz LED realizada por não profissionais pode causar ferimentos ou avarias graves.

A substituição deve ser realizada por uma pessoa qualificada para evitar perigos.

Entre em contato com o Apoio ao Cliente

• Antes de mudar a luz LED, o aparelho deve ser desligado e desconectado. Caso contrário, o fusível ou circuito podem quebrar.
  • Dados da luz LED: 220-240V, max 2W.
• Desligue a ficha de alimentação e desaperte o parafuso. Mude a luz LED e coloque o frigorífico de novo em funcionamento.

Inversão da porta

O lado para o qual a porta abre pode ser alterado, do lado direito (tal como fornecido de fábrica) para o lado esquerdo, se necessário. Aviso! Quando inverter a porta, o aparelho não deve estar ligado à corrente. Certifique-se de que a ficha é retirada da tomada.

Ferramentas necessárias

Não fornecido com o aparelho

Roquete de 8 mm

Chave de fendas de ponta fina

Faca para massa de vidraceiro

Chave de estrela Chave inglesa chave de 8 mm

Peças adicionais (no saco de plástico)

TTampa da dobradiça do lado esquerdo

Nota: Se for necessário, poderá deitar o frigorífico para ter acesso à base; deverá deitá-lo sobre uma embalagem macia de esferovite ou

material semelhante para evitar danificar o sistema de refrigeração situado na parte de trás. Para inverter a porta, recomendam-se geralmente os seguintes passos:

Retire a prateleira da porta

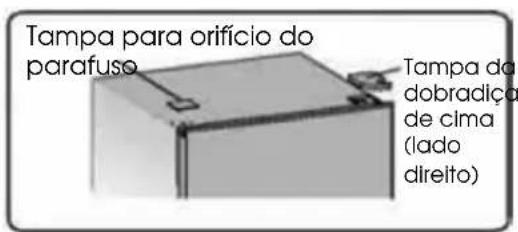

1. Coloque o frigorífico na vertical. Abra a porta de cima para retirar todas as prateleiras da porta (para evitar danos) e, em seguida, feche a porta.

2. Use uma faca para massa de vidraceiro ou uma chave de fendas de ponta fina para remover a tampa do orifício do parafuso, localizada no canto superior esquerdo do frigorífico, bem como a tampa da dobradiça de cima, localizada no canto superior direito do frigorífico.

3. Desaparafuse os parafusos especiais autorroscantes com flange que são usados para fixar a peça da dobradiça de cima do lado direito com um roquete de 8 mm ou chave inglesa (apoie a porta de cima com a mão ao fazê-lo).

4. Remova o eixo da dobradiça de cima, transfira- o para o lado inverso, aperte-o bem e coloque-o num local seguro.


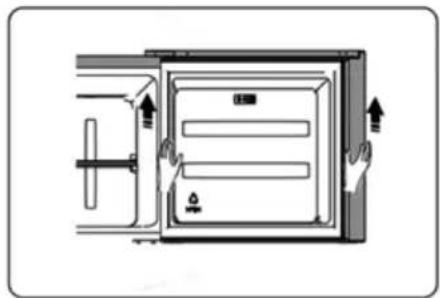

1. Remova a porta de cima da dobradiça do meio ao levantar cuidadosamente a porta.

NOTA: Quando remover a porta, observe se há anilha(s) entre a dobradiça central e a parte inferior da porta de cima, a(s) qual(ais) poderá(ão) ficar colada(s) à porta. Não a(s) perca.

1. oloque a porta de cima numa superfície lisa com o painel para cima. Desaperte o parafuso e o batente, instale-os no lado esquerdo e aperte-os bem.

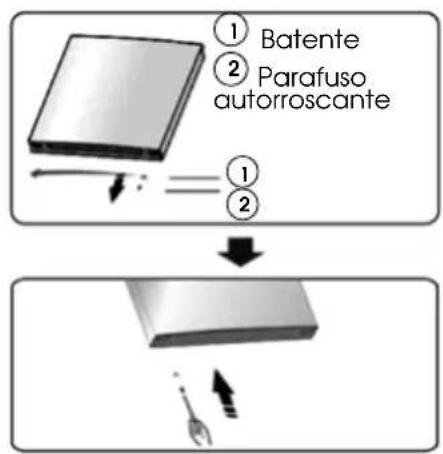

2. Desaperte os dois parafusos especiais autorroscantes com flange usados para fixar a dobradiça do meio e, em seguida, remova a peça da dobradiça do meio que mantém a porta de baixo no lugar.

NOTA: Quando remover a porta, observe se há anilha(s) entre a dobradiça de baixo e a parte inferior da porta de baixo, a(s) qual(ais) poderá(ão) ficar colada(s) à porta. Não a(s) perca.

1. Coloque a porta de baixo numa superfície lisa com o painel para cima. Desaperte o parafuso ^2 e o batente ^1 , instale-os no lado esquerdo e aperte-os bem.
2. Troque as tampas dos orifícios dos parafusos, no painel do tampo intermediário, da esquerda para a direita (conforme indicado abaixo).
3. Deite a frigorífico sobre uma embalagem macia de esferovite ou material semelhante. Remova ambas as peças dos pés ajustáveis e a peça da dobradiça de baixo ao desapertar os parafusos especiais autorroscantes com flange.
4. Substitua a peça da dobradiça de baixo para o lado esquerdo e fixe-a com os parafusos autorroscantes especiais com flange. Substitua as peças dos pés ajustáveis para o outro lado e fixe-as.

1. Transfira a porta de baixo para a posição adequada, ajuste a peça da dobradiça de baixo, encaixe o eixo da dobradiça no orifício inferior da porta de baixo e, em seguida, aperte os parafusos.

2. Vire a peça da dobradiça do meio a 180 graus, transfira-a e ajuste a sua posição, fixe o eixo da dobradiça do meio no orifício superior da porta de baixo e aperte os parafusos.

3. Transfira a porta de cima para a posição apropriada. Mantenha a porta nivelada e encaixe o eixo da dobradiça do meio no orifício inferior da porta de cima.

4. Transfira a peça da dobradiça de cima e encaixe o eixo da dobradiça de cima no orifício superior da porta de cima. Em seguida, ajuste a posição desta última (apoie a porta de cima com a mão ao fazê-lo) fixando a peça da dobradiça de cima com os parafusos especiais autorroscantes com flange.

5. Instale a tampa do orifício do parafuso no canto superior direito do frigorífico. Instale a tampa da dobradiça de cima (contida no saco de plástico) no canto do lado esquerdo. Coloque a outra tampa da dobradiça de cima no saco plástico.

1. Abra a porta de cima e instale as respetivas prateleiras; em seguida, feche a porta.

Aviso!

O aparelho não deve estar ligado à corrente ao mudar o lado para o qual a porta abre. Primeiro, retire a ficha da tomada.

Conselhos para poupar energia

• Recomendamos que siga as dicas abaixo para poupar energia.
• Tente evitar manter a porta aberta durante longos períodos.
• Certifique-se de que o aparelho está afastado de quaisquer fontes de calor (luz solar direta, forno elétrico ou fogão, etc.)
• Não regule a temperatura para mais frio do que o necessário.
• Não conserve alimentos quentes ou líquidos em evaporação no aparelho.
• Coloque o aparelho numa divisão bem ventilada e sem humidade. Consulte o capítulo "Instalar o aparelho".
• Se o esquema indicar a combinação correta para as gavetas, gaveta de frescos e prateleiras, não ajuste esta combinação, pois foi concebida para ser a configuração mais eficiente em termos energéticos.

Dicas para refrigeração de alimentos frescos

• Não coloque alimentos quentes diretamente no frigorífico ou congelador; a temperatura interna irá aumentar, fazendo com que o compressor tenha de trabalhar mais e consumir mais energia.
• Cubra ou embrulhe os alimentos, especialmente se tiverem um sabor forte.

- Coloque os alimentos de modo a que o ar possa circular livremente à sua volta.

Dicas de refrigeração

• Carne (todos os tipos): embrulhe em sacos de polietileno e coloque nas prateleiras de vidro sobre a gaveta dos legumes. Acompanhe sempre os prazos de conservação dos alimentos e as datas de validade recomendadas pelos fabricantes.
• Alimentos cozinhados, pratos frios, etc.: devem estar cobertos e poderão ser colocados em qualquer prateleira.
• Frutas e legumes: devem ser guardados na gaveta especial própria.
• Manteiga e queijo: devem ser embrulhados em folha de alumínio hermética ou película de plástico.
• Pacotes de leite: devem ter uma tampa e devem ser guardados na prateleira da porta para garrafas / pacotes.

Dicas para congelar

• Ao ligar o aparelho pela primeira vez ou após um período sem utilização, deixe o aparelho funcionar pelo menos 2 horas na configuração mais alta antes de colocar alimentos no compartimento.
• Prepare os alimentos em pequenas porções para permitir que sejam rápida e completamente congelados e para que possa posteriormente descongelar apenas a quantidade necessária.
• Embrulhe os alimentos em papel de alumínio ou sacos de polietileno herméticos próprios para alimentos;
• Não deixe que alimentos frescos não congelados entrem em contacto com alimentos já congelados para evitar um aumento da temperatura destes últimos;

- Os produtos gelados, se consumidos imediatamente após se retirarem do compartimento congelador, irão provavelmente causar queimaduras provocadas pelo gelo na pele.

Dicas para conservar alimentos congelados

• Certifique-se de que os alimentos congelados foram corretamente conservados pelo retalhista de produtos alimentares.
• Uma vez descongelados, os alimentos irão deteriorar-se rapidamente e não devem ser novamente congelados. Não exceder o período de armazenamento indicado pelo fabricante dos alimentos.

Desligar o seu aparelho

Se o aparelho tiver de ser desligado durante um longo período, devem- se seguir os seguintes passos para evitar a formação de dolor no interior do aparelho.

1. Retire todos os alimentos.
2. Desconecte a ficha de alimentação da tomada elétrica.
3. Limpe e seque bem o interior.
4. Certifique-se de que todas as portas estão ligeiramente abertas para permitir a circulação do ar.

Limpeza do dispensador de água (especialmente para equipamentos com dispensadores de água):

- Limpe os depósitos de água caso não tenham sido utilizados nas últimas 48 horas; esvazie o sistema de água ligado à fonte de abastecimento de água caso este não tenha sido retirado nos últimos 5 dias.

2.3. Manutenção

Por razões de higiene, o aparelho (incluindo os acessórios interiores e exteriores) deve ser limpo regularmente (pelo menos de dois em dois meses).

Cuidado! O aparelho não deve estar ligado à corrente durante a limpeza. Perigo de choque elétrico! Antes de limpar o aparelho, desligue- o e retire a ficha da tomada.

Limpar o exterior

• Limpe o painel de controlo com um pano limpo e macio.
• Pulverize o pano com água em vez de pulverizar diretamente a superfície do aparelho. Isto ajuda a garantir uma distribuição uniforme da humidade pela superfície.
• Limpe as portas, as pegas e as superfícies da estrutura com um detergente suave e, em seguida, seque-as com um pano macio.

Cuidado!

Não use objetos afiados, pois poderão arranhar a superfície.

Não utilize diluentes, detergentes para lavar automóveis, Clorox, óleos etéreos, produtos de limpeza abrasivos ou solventes orgânicos, tais como benzeno, para limpar o aparelho. Estes poderão danificar a superfície do aparelho e causar um incêndio.

Limpar o interior

Deverá limpar o interior do aparelho regularmente. Limpe o interior do congelador com uma solução fraca de bicarbonato de sódio e, em seguida, enxague com água morna utilizando uma esponja ou pano espremidos. Seque-o completamente antes de voltar a colocar as prateleiras e gavetas. Seque bem todas as superfícies e peças amovíveis antes de as voltar a colocar no lugar.

Embora este aparelho descongele automaticamente, poderá produzir-se uma camada de gelo nas paredes interiores do compartimento congelador se a porta do congelador for aberta com frequência ou for mantida aberta durante muito tempo. Se o gelo for muito, escolha uma altura em que o congelador esteja praticamente vazio e proceda da seguinte forma:

1. Retire os cestos dos alimentos e acessórios existentes, desligue o

aparelho da corrente e deixe as portas abertas. Ventile bem a divisão para acelerar o processo.

1. Assim que a descongelação estiver concluída, limpe o congelador conforme descrito acima.

Cuidado! Não utilize objetos pontiagudos para remover o gelo do compartimento do congelador. Só deverá ligar o aparelho no botão e à tomada após os interiores estarem completamente secos.

Limpar os vedantes da porta

Tenha cuidado para manter os vedantes das portas limpos. Os alimentos e bebidas pegajosos podem fazer com que os vedantes se colem à estrutura e se rasguem quando abrir a porta. Lave o vedante com um detergente suave e água morna. Enxague-o e seque-o bem após o limpar.

Cuidado! Só deverá ligar o aparelho após os vedantes das portas estarem completamente secos.

Substituir a luz LED:

Aviso: A luz LED deve ser substituída por uma pessoa competente! Se a luz LED estiver danificada, contacte o Serviço de Apoio ao Cliente para obter assistência.

Descongelação

Por que se deve descongelar o aparelho

- A água presente nos alimentos ou que entra no frigorífico ao abrir a porta poderá formar uma camada de gelo no interior. Isto poderá afetar a refrigeração quando o gelo for muito. Caso se acumule uma camada de gelo superior a 10 mm, descongele o congelador.

Descongelar o compartimento dos alimentos frescos

- A descongelação é controlada automaticamente ao ligar ou desligar o regulador da temperatura para que não seja necessário descongelar o congelador por si mesmo. A água da

descongelação irá escoar diretamente para um tabuleiro de gotejamento através de um tubo de escoamento, localizado na parte de trás do frigorífico.

Descongelar o compartimento de conservação para alimentos congelados

• A descongelação do compartimento congelador deve ser efetuada manualmente. Antes de descongelar, retire os alimentos.
• Retire a cuvete de gelo e os alimentos das gavetas ou coloque-os temporariamente no compartimento de alimentos frescos.
• Configure o botão do regulador da temperatura para a posição "0" (o compressor irá parar de funcionar) e deixe a porta do frigorífico aberta até que o gelo derreta completamente e se acumule no fundo do compartimento congelador. Limpe a água com um pano macio.
• Para acelerar o processo de descongelação, coloque uma taça com água quente (cerca de 50°C) no compartimento do congelador e raspe o gelo com uma espátula ou raspador próprio à medida que for derretendo. Após o fazer, certifique-se de que regula o botão do regulador da temperatura para a posição original.
• Não é aconselhável aquecer o compartimento congelador diretamente com água quente ou usar um secador de modo a evitar a deformação da estrutura interna.
• Também não é aconselhável raspar o gelo ou separar os alimentos dos recipientes que ficaram congelados com os alimentos com ferramentas afiadas ou ripas de madeira, de modo a não danificar a estrutura interior ou a superfície do evaporador.

Aviso! Desligue o aparelho antes de o descongelar ao rodar o regulador da temperatura para a posição "0".

Importante! O frigorífico deve ser descongelado, pelo menos, uma vez por mês.

Quando o aparelho estiver a ser utilizado, caso as portas sejam frequentemente abertas ou caso utilize o aparelho num ambiente extremamente húmido, aconselhamos a descongelá-lo de duas em duas semanas.

Sem utilização durante muito tempo

• Retire todas as embalagens refrigeradas.
• Desligue o frigorífico ao rodar o regulador da temperatura para a posição "0".
• Retire a ficha da tomada ou desligue a corrente.
• Limpe completamente (consulte a secção "Manutenção").
• Deixe a porta aberta para evitar a acumulação de odores.

Nota: Se o aparelho possuir um compartimento congelador.

Eliminação do aparelho

É proibido eliminar este aparelho como lixo doméstico.

Materiais de embalagem

Os materiais de embalagem com o símbolo de reciclagem são recicláveis.

Elimine a embalagem num ecoponto adequado para reciclagem.

Antes de eliminar o aparelho

1. Desconecte a ficha de alimentação da tomada elétrica.
2. Corte o cabo de alimentação e elimine-o.

Aviso! Os frigoríficos contêm refrigerante e gases no isolamento. O refrigerante e os gases devem ser eliminados por profissionais, pois poderão causar lesões oculares ou incendiar. Certifique-se de que a

tubagem do circuito de refrigeração não está danificada antes de eliminar devidamente o aparelho.

Caso ocorra algum problema no seu aparelho ou caso esteja preocupado com o facto de este não estar a funcionar corretamente, poderá efetuar as seguintes verificações fáceis antes de ligar para o Serviço de Apoio ao Cliente. Poderá efetuar algumas verificações fáceis de acordo com esta secção antes de ligar para o Serviço de Apoio ao Cliente.

AVISO! Não tente reparar o aparelho por si mesmo. Se o problema persistir após ter efetuado as verificações abaixo mencionadas, contacte um eletricista qualificado, o Serviço de Apoio ao Cliente ou a Worten local onde comprou o equipamento.

Problema Possível causa e solução
O aparelho não está a funcionar corretamente..	Verifique se o cabo de alimentação está corretamente ligado à tomada.
	Verifique o fusível ou o circuito da sua instalação elétrica, substituindo-os se necessário.
	A temperatura ambiente está demasiado baixa. Tente regular a temperatura do compartimento para uma configuração mais fria para resolver este problema.
Há odores provenientes dos compartimentos.	O interior poderá ter de ser limpo.
	Alguns alimentos, recipientes ou embalagens causam odores.
Problema	Possível causa e solução
Ouve-se um ruído vindo do aparelho.	Os sons abaixo são normais:Ruídos causados pelo funcionamento do compressor, provenientes do compartimento ou de outros compartimentos.Borbulhar semelhante a água a ferver.Estalidos durante a descongelação automática.Cliques antes de o compressor arrancar.
	Outros ruídos invulgares devem-se às razões abaixo, pelo que poderá ter de os verificar e tomar medidas, caso:A estrutura não esteja nivelada.A parte de trás do aparelho toque na parede.Haja garrafas ou recipientes tombados ou a rolar.
O motor está a funcionar continuamente.	É normal ouvir frequentemente o som do motor; este terá de trabalhar mais caso:A regulação da temperatura seja mais fria do que o necessário.Uma grande quantidade de alimentos quentes tenha sido recentemente guardada no aparelho.A temperatura fora do aparelho seja demasiado alta.As portas fiquem abertas durante muito tempo ou sejam abertas com muita frequência.Após ter instalado o aparelho ou este ter sido desligado durante muito tempo.
Produz-se uma camada de gelo no compartimento.	Certifique-se de que os alimentos são colocados no interior do aparelho permitindo uma ventilação suficiente.Certifique-se de que a porta está totalmente fechada.Para remover o gelo, consulte o capítulo “Manutenção”.
A temperatura no interior está demasiado quente.	Poderá ter deixado as portas abertas durante muito tempo ou tê-las aberto com muita frequência; ou caso as portas fiquem abertas devido a algum obstáculo; ou caso o aparelho não tenha uma distância dos lados, parte de trás e topo face à(s) parede(s) / teto / armários.
A temperatura no interior está demasiado fria.	Aumente a temperatura de acordo com o capítulo “Controlos do ecrã”.
As portas não fecham facilmente.	Verifique se o topo do frigorífico está inclinado para trás entre cerca de 10 e 15 mm, de modo a permitir que as portas fechem automaticamente, ou se algo no interior está a impedir as portas de fechar.
A água escorre para o chão.	O reservatório de água localizado na parte inferior traseira da estrutura pode não estar devidamente nivelado ou a calha de escoamento localizada por baixo do topo do depósito do compressor pode não estar devidamente posicionada para encaminhar a água para este reservatório ou a ponta do tubo de escoamento está entupida. Poderá ter de afastar o frigorífico da parede para verificar o reservatório e a ponta do tubo.
A luz não está a funcionar.	A luz poderá estar danificada. Consulte o capítulo “Substituir a lâmpada do aparelho”.

3. SERVIÇO PÓS-VENDA

A KUBO concebeu este aparelho de forma a garantir a máxima fiabilidade. No entanto, se ocorrer um problema, não tente abrir o aparelho – risco de choque elétrico. Se não conseguir solucionar o problema, contacte o Serviço de Apoio ao Cliente de qualquer loja Worten, Modelo ou Continente, para obter assistência. A Worten Equipamentos para o Lar fornece uma garantia contra defeitos de

fabrico, por um período de 2 anos a partir da data de compra do aparelho.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante ou revendedor irá invalidar a garantia.

Todos os utilizadores devem familiarizar-se com estas instruções. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

4. PROTEÇÃO AMBIENTAL

Com o objetivo de proteger o ambiente, tentamos reduzir ao máximo o volume das embalagens, que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, depois de desmontado por uma empresa especializada. Cumpra a legislação local relativamente à reciclagem de todos os materiais.

Imported, produced and distributed by 1 Importado, producido y distribuido por Importado, produzido e distribuído por

Worten, equipamentos para o lar, S.A.

Rua João Mendonça, nº 505 - 4464-503 Senhora da Hora - Portugal
