KBDD8564 - Refrigerador Kubo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Frigorífico-Congelador
Marca	Kubo
Modelo	KBDD8564
Capacidad neta total	280 L (Frigorífico: 200 L, Congelador: 80 L)
Dimensiones (AltoxAnchoxFondo)	1750 x 595 x 650 mm
Peso	68 kg
Alimentación eléctrica	220-240 V, 50 Hz
Clase energética	E
Consumo anual de energía	280 kWh
Clase climática	N-ST
Nivel de ruido	40 dB(A)
Refrigerante	R600a (Isobutano)
Clasificación de estrellas del congelador	4 Estrellas
Capacidad de congelación	4.5 kg/24h
Tiempo de almacenamiento sin corriente	15 horas
Tipo de descongelación	Frigorífico: Automático, Congelador: Manual
Tipo de control	Mecánico (Termostato)
Luz interior	LED
Material de los estantes	Vidrio templado
Reversibilidad de la puerta	Sí (Puede revertirse por un técnico)
Mantenimiento y limpieza	Limpiar el interior con detergente suave; descongelar el congelador cuando el hielo >5 mm; limpiar las bobinas del condensador anualmente
Características de seguridad	Bloqueo infantil (opcional), protección contra bajo voltaje, protección contra sobrecarga
Disponibilidad de piezas de repuesto	Piezas disponibles en centros de servicio de Kubo o distribuidores autorizados

Preguntas frecuentes - KBDD8564 Kubo

¿Cómo ajusto la temperatura en mi frigorífico Kubo KBDD8564?

Use el dial del termostato dentro del compartimento del frigorífico. Gírelo a un número más alto para una temperatura más fría o a un número más bajo para más cálida. Normalmente, el ajuste 3-4 es adecuado para uso normal.

¿Por qué mi frigorífico no enfría correctamente?

Verifique si el termostato está ajustado correctamente. Asegúrese de que los sellos de la puerta estén limpios y cierren herméticamente. Limpie las bobinas del condensador en la parte posterior. Además, evite sobrecargar el frigorífico, ya que restringe el flujo de aire.

¿Con qué frecuencia debo descongelar el congelador?

Descongele el congelador cuando la capa de hielo alcance aproximadamente 5 mm de espesor. Esto suele ocurrir cada pocos meses dependiendo del uso y la humedad.

¿Puedo invertir la dirección de apertura de la puerta?

Sí, la puerta se puede invertir. Sin embargo, se recomienda que un técnico calificado realice esta tarea para evitar dañar las bisagras o la alineación de la puerta.

¿Qué significa la clase energética E?

La clase energética E indica un consumo moderado de energía. Para el Kubo KBDD8564, el consumo anual es de aproximadamente 280 kWh. Esto es típico para frigoríficos de esta categoría.

¿Cómo limpio el interior de mi frigorífico?

Desenchufe el aparato y retire todos los alimentos. Limpie el interior con un paño suave humedecido con detergente suave y agua tibia. Evite limpiadores abrasivos. Enjuague y seque bien antes de volver a encenderlo.

¿Qué debo hacer si la luz interior no funciona?

Verifique la bombilla; si es LED, puede necesitar reemplazo por un técnico. Si no, asegúrese de que el frigorífico tenga corriente. El interruptor de luz puede estar defectuoso. Consulte el manual para las instrucciones de reemplazo de bombilla.

¿Por qué se acumula agua dentro del frigorífico?

Esto a menudo indica un drenaje de descongelación obstruido. Limpie el orificio de drenaje en la parte posterior del compartimento del frigorífico usando un limpiador de tuberías o una herramienta similar. Asegúrese de que el frigorífico esté nivelado correctamente.

¿Qué tipo de refrigerante utiliza el KBDD8564?

Utiliza R600a (isobutano), un refrigerante natural respetuoso con el medio ambiente. Sin embargo, es inflamable, por lo que el servicio debe ser realizado por profesionales calificados.

¿Cómo obtengo piezas de repuesto para mi frigorífico Kubo?

Póngase en contacto con el servicio de atención al cliente de Kubo o con un centro de servicio autorizado. Proporcione el número de modelo KBDD8564 y la pieza necesaria. Las piezas como estantes, compartimentos de puerta y termostatos suelen estar disponibles.

MANUAL DE USUARIO KBDD8564 Kubo

Gracias por adquirir este producto.

Este aparato ha sido sometido a diversas pruebas que avalan su calidad. Este manual de instrucciones está destinado a facilitar el uso del aparato y garantizar un uso seguro.

Lea atentamente las instrucciones, así como las medidas de seguridad descritas en este manual.

Esperamos sinceramente que esté satisfecho con su nuevo aparato.

ÍNDICE

1. INSTRUCCIONES DE SEGURIDAD 42

1.1. Alimentación 44
1.2. Cable de alimentación y otros cables 44
1.3. Humedad y agua 44
1.4. Limpieza 44
1.5. Advertencias de seguridad 45

2. MANUAL DE INSTRUCCIONES 61

2.1. Descripción del producto 61
2.2. Utilización del producto 62
2.3. Mantenimiento 73
2.4. Resolución de problemas 78

3. SERVICIO POSVENTA 80

4. PROTECCIÓN MEDIOAMBIENTAL 81

1. INSTRUCCIONES DE SEGURIDAD

	ATENCIÓN
	PELIGRO DE ELECTROCUCIÓNNO ABRIR
Atención: para evitar el riesgo deelectrocución, no abra esta unidad. Suinterior no contiene elementos que puedanser reparados por el usuario. Acuda alServicio de Atención al Cliente.

Avisos importantes

Antes de usar el aparato, lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, pues puede tener que consultarlo en el futuro.

Antes de encender el aparato, y a fin de garantizar su utilización de forma correcta y segura, no lo utilice si:

• Se ha caído al suelo;
• Nota alguna señal de daño;
• Se produce alguna anomalía durante su funcionamiento.

Para evitar posibles peligros y el deterioro del aparato debido a un uso incorrecto, se recomienda que lea atentamente las instrucciones.

Este aparato no deberá ser utilizado para otros

fines que no sean los previstos en el manual y únicamente para uso doméstico.

Cualquier daño derivado del uso del aparato fuera de este ámbito de aplicación, cualquier uso incorrecto, así como cualquier modificación manual del producto, no estará cubierto y anulará automáticamente la garantía.

Asistencia

En caso de avería, acuda al Servicio de Atención al Cliente.

Este aparato puede ser utilizado por niños a partir de ocho años, si cuentan con supervisión o se les ha instruido sobre la utilización del aparato de un modo seguro y entienden los peligros que implica. La limpieza y mantenimiento del usuario no deben ser realizados por niños, a menos que sean mayores de ocho años y estén supervisados. Mantenga el aparato y el cable fuera del alcance de los niños menores de ocho años. Los aparatos pueden ser utilizados por personas con discapacidad física, sensorial o mental o que carezcan de la experiencia y los conocimientos necesarios, si cuentan con supervisión o se les ha instruido sobre la utilización del aparato de un modo seguro y entienden los peligros que implica. Los niños no deben jugar con el aparato.

Estas instrucciones también estándisponibles en www.suporteworten.pt

1.1. Alimentación

Compruebe que el voltaje de la red eléctrica es compatible con la indicada en el aparato.

En caso de que no sea compatible, póngase en contacto con el Servicio de Atención al Cliente.

1.2. Cable de alimentación y otros cables

No enrolle el cable de alimentación ni tire de él para desenchufar el aparato. Asimismo, manténgalo alejado de superficies calientes.

Nunca utilice este aparato si el cable o el enchufe están dañados.

En su lugar, llévelo a un Servicio de Atención al Cliente para que proceda a su sustitución.

1.3. Humedad y agua

No utilice el aparato en lugares húmedos.

No deje que el aparato se moje en ninguna circunstancia, pues puede ser peligroso.

Para evitar el peligro de incendio o descarga eléctrica, no exponga el aparato al agua o la humedad. Asimismo, no sumerja el aparato (por ejemplo, para limpiarlo).

1.4. Limpieza

Antes de proceder a la limpieza del aparato, apáguelo y desconecte el cable de la corriente.

Deje siempre que el aparato se enfríe antes de efectuar cualquier operación de limpieza.

Para limpiar el exterior del producto, utilice únicamente un paño suave y seco.

1.5. Advertencias de seguridad

• Siga las instrucciones de este manual, que le ayudarán a instalar y poner correctamente en funcionamiento este producto y disfrutar de sus características avanzadas. Guarde las instrucciones para referencia futura.
• Lea todas las instrucciones antes de usar el aparato.
• Las operaciones de reparación o mantenimiento deben ser realizadas únicamente por profesionales autorizados.
• Cualquier daño provocado por modificaciones manuales al producto no estará cubierto por la garantía.
• Si usa el producto para otros fines que no sean para los que ha sido originalmente diseñado, o si no está correctamente conectado, el producto podrá sufrir daños y la garantía quedará anulada.
• Para evitar errores y accidentes innecesarios, es importante asegurarse de que todas las personas que usan el aparato están familiarizadas con sus características de

funcionamiento y seguridad. Guarde estas instrucciones y asegúrese de que permanezcan con el aparato si se traslada o se vende, de modo que cualquier persona que lo utilice a lo largo de su vida esté debidamente informada de su uso y de los avisos de seguridad.

- Para preservar la vida y la propiedad, tenga en cuenta las precauciones de estas instrucciones de uso, ya que el fabricante no se hace responsable de los daños causados por omisión.

Seguridad para los niños y otras personas vulnerables

De acuerdo con las normas EN.

- Este aparato puede ser utilizado por niños a partir de ocho años, personas con discapacidad física, sensorial o mental o que carezcan de la experiencia y los conocimientos necesarios, si cuentan con supervisión o se les ha instruido sobre la utilización del aparato de un modo seguro y entienden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

- Los niños de tres a ocho años pueden cargar y descargar aparatos frigoríficos.

De acuerdo con las normas IEC.

- Este aparato no está diseñado para que lo utilicen personas con discapacidad física, sensorial o mental o que carezcan de la experiencia y los conocimientos necesarios, salvo que cuenten con la supervisión o haya sido instruidas sobre la utilización del aparato por parte de una persona responsable de su seguridad.

- Los niños deben estar bajo supervisión para asegurarse de que no jueguen con el aparato.

- Mantenga todo el embalaje fuera del alcance de los niños, dado que existe el riesgo de asfixia.

- Si va a desechar el aparato, retire el enchufe de la toma, corte el cable de conexión (tan cerca del aparato como le sea posible) y retire la puerta, para evitar que los niños que jueguen con el aparato reciban descargas eléctricas o queden encerrados en su interior.

- Si este aparato, con juntas de cierre magnético, sustituirá a un aparato más antiguo que tenga un seguro de resorte (pestillo) en la puerta o tapa, asegúrese de inutilizar ese cierre antes de desechar el aparato viejo. De esta forma, evitará que se convierta en una trampa mortal para los niños.

Seguridad general

ATENCIÓN

• este aparato está diseñado para usos domésticos y similares, tales como:
• zonas de cocina para empleados en tiendas, oficinas y otros entornos de trabajo.
• casas rurales y clientes en hoteles, moteles y otros entornos de tipo residencial;
• entornos que ofrecen alojamiento y desayuno;

• caterings y aplicaciones no minoristas similares.

• ATENCIÓN - No almacene en este aparato sustancias explosivas como latas de aerosoles con un propulsor inflamable.

• ATENCIÓN - Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el Servicio de Atención al Cliente o una persona igualmente cualificada para evitar riesgos.
• ATENCIÓN - Mantenga las aberturas de ventilación en el aparato o en la estructura encastrable libres de obstrucciones.
• ATENCIÓN - no use dispositivos mecánicos u otros medios para acelerar el proceso de

descongelación, salvo los recomendados por el fabricante.

• ATENCIÓN - no dañe el circuito refrigerante.
• ATENCIÓN - no use aparatos eléctricos dentro de los compartimentos para almacenar alimentos del equipo, salvo los del tipo recomendado por el fabricante.
• ATENCIÓN -el refrigerante y el gas inyectado para aislamiento son inflamables. Cuando deseche el aparato, hágalo únicamente en un centro de eliminación de residuos autorizado. No exponer a llamas.
• ATENCIÓN - cuando coloque el aparato, asegúrese de que el cable de alimentación no esté atrapado ni dañado.
• ATENCIÓN - no coloque bases múltiples de corriente portátiles o fuentes de alimentación portátiles en la parte posterior del aparato.
• ATENCIÓN - los alimentos deben embalarse en bolsas antes de colocarlos en el frigorífico, y los líquidos deben embalarse en botellas o recipientes con tapa para evitar el problema de limpiar la estructura de diseño del producto, lo cual no es fácil de hacer.

- El símbolones una advertencia e indica que el refrigerante y el gas inyectado para aislamiento son inflamables.

Atención: Riesgo de incendio / materiales inflamables

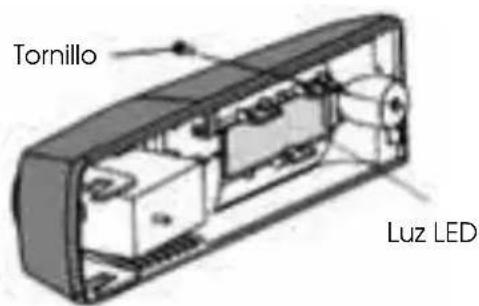

Sustitución de la bombilla de iluminación

- ATENCIÓN - La bombilla de iluminación no debe ser reemplazada por el usuario! Si la bombilla de iluminación está dañada, póngase en contacto con el Servicio de Atención al Cliente para obtener ayuda.

- Esta advertencia es solo para frigoríficos con bombilla de iluminación.

Refrigerante

- El circuito refrigerante del aparato contiene isobuteno refrigerante (R600a), un gas natural con un alto nivel de compatibilidad ambiental que, sin embargo, es inflamable. Durante el transporte e instalación del aparato, asegúrese de que ninguno de los componentes del circuito de refrigeración se dañe.

• El refrigerante (R600a) es inflamable.
• ATENCIÓN - los frigoríficos contienen refrigerante y gases en el aislamiento. El

refrigerante y los gases deben ser eliminados por profesionales, ya que pueden causar lesiones en los ojos o ignición. Asegúrese de que los tubos del circuito de refrigerante no se dañen antes de su correcta eliminación.

• En caso de que el circuito de refrigerante esté dañado:
• Evite encender llamas y fuentes de ignición.
• Ventile completamente la habitación donde se encuentra el aparato.
• Es peligroso alterar las especificaciones o modificar este producto de cualquier manera.
• Cualquier daño en el cable puede causar un cortocircuito, un incendio y / o descargas eléctricas.

Seguridad eléctrica

- El cable de alimentación no debe alargarse.

- Asegúrese de que el enchufe de alimentación no esté presionado ni dañado.

- Un enchufe presionado o dañado podría recalentarse y causar un incendio.

- Asegúrese de que puede acceder al enchufe

principal del aparato.

• No tire del cable principal.
• Si la toma de corriente está suelta, no inserte el enchufe de alimentación. Existe riesgo de descarga eléctrica o de incendio.

- No debe poner el aparato en funcionamiento sin la tapa de la bombilla interior.

- El frigorífico sólo funciona con una fuente de alimentación de corriente alterna monofásica de 220 a 240 V/50 Hz. Si hay fluctuaciones de voltaje en el distrito del usuario tan grandes que el voltaje excede los valores anteriores, por razones de seguridad, asegúrese de aplicar un regulador de voltaje de CA automático de más de 350 W al frigorífico. El frigorífico debe estar conectado a un enchufe designado y no a un enchufe común compartido con otros aparatos. Su enchufe debe coincidir con el enchufe con cable de toma a tierra.

Uso diario

• No almacene gas ni líquidos inflamables en el aparato, pues de lo contrario existe riesgo de explosión.
• No utilice ningún electrodoméstico en el aparato (por ejemplo, heladeras eléctricas,

batidoras, etc.).

• Al desenchufar, tire siempre del enchufe de la toma de corriente, no del cable.
• No coloque objetos calientes cerca de los componentes plásticos del aparato. No coloque los productos alimenticios directamente contra la salida de aire de la pared posterior.
• Almacene los alimentos precongelados de acuerdo con las instrucciones del fabricante de los alimentos congelados.
• Se deben cumplir estrictamente las recomendaciones de almacenamiento del fabricante del aparato. Consulte las instrucciones pertinentes para el almacenamiento.
• No coloque bebidas gaseosas o carbonatadas en el compartimento del congelador, ya que se creará presión en el envase y podría hacerlas estallar, lo que causaría daños al aparato.
• La comida congelada puede causar quemaduras por congelación si se consume
• Do not place the appliance under direct

directamente del compartimento del congelador.

• No coloque el aparato bajo la luz solar directa.
• Mantenga lejos del aparato velas encendidas, lámparas y otros artículos de llama abierta para evitar incendiar la unidad.
• El aparato está diseñado para mantener alimentos o bebidas en hogares normales; como se explica en este folleto de instrucciones, el aparato es pesado. Tenga cuidado al moverlo.
• No retire ni toque los elementos del compartimento del congelador si tiene las manos húmedas o mojadas, ya que podría causarle abrasiones en la piel o quemaduras por congelación.
• Nunca utilice la base, los cajones, las puertas, etc., para apoyarse o como soporte.
• Los alimentos no deben volver a congelarse una vez que se han descongelado.
• No consuma paletas heladas o cubitos de hielo directamente del congelador, ya que pueden causar quemaduras en la boca y en los labios.

- Para evitar que los artículos se caigan y causen lesiones o daños al aparato, no sobrecargue los estantes de las puertas ni ponga demasiada comida en los cajones del cajón para verduras.

¡Precaución!

Cuidado y limpieza

• Antes de realizar el mantenimiento, apague el aparato y desconecte el enchufe de alimentación de la toma de corriente.
• No limpie el aparato con objetos metálicos, limpiador a vapor, aceites esenciales, solventes orgánicos o productos de limpieza abrasivos.
• No utilice objetos afilados para eliminar la escarcha del aparato. Para ello, use un raspador de plástico.

INSTALACIÓN

¡Importante!

• Para la conexión eléctrica, siga cuidadosamente las instrucciones proporcionadas en este manual.
• Desempaquete el aparato y verifique que no esté dañado.
• No conecte el aparato si está dañado. Informe inmediatamente a Worten de posibles daños. En ese caso, conserve el embalaje.

- Se recomienda esperar al menos cuatro horas antes de conectar el aparato para permitir que el aceite regrese al compresor.

- Debe haber una circulación de aire adecuada alrededor del aparato, ya que, de lo contrario, originaría un sobrecalentamiento. Para lograr una ventilación suficiente, siga las instrucciones pertinentes para la instalación.

- Siempre que sea posible, la parte posterior del producto no debe estar demasiado cerca de una pared para evitar tocar o atrapar las partes calientes (compresor, condensador) para evitar el riesgo de incendio. Siga las instrucciones pertinentes para la instalación.

- El aparato no debe colocarse cerca de radiadores ni fogones.

- Asegúrese de que el enchufe de alimentación sea accesible después de la instalación del aparato.

Servicio

- Cualquier trabajo eléctrico necesario para realizar el mantenimiento del aparato debe ser realizado por un electricista calificado, una persona competente o el Servicio de Atención al Cliente.

- Este producto debe llevarse a un Servicio de Atención al Cliente autorizado para su mantenimiento, y solamente se deben utilizar las piezas de repuesto originales.

1) Si el aparato no contiene escarcha.
2) Si el aparato contiene un compartimento del congelador.

Para evitar la contaminación de los alimentos, rogamos que respete las siguientes instrucciones.

- Abrir la puerta durante largos períodos de tiempo puede causar un aumento significativo de la temperatura en los compartimentos del aparato.

- Limpie regularmente las superficies que pueden entrar en contacto con los alimentos y los sistemas de drenaje accesibles.

- Almacene la carne y el pescado crudos en recipientes adecuados en el frigorífico, de modo que no estén en contacto con otros alimentos ni goteen sobre ellos.

- Los compartimientos de dos estrellas para alimentos congelados son adecuados para almacenar alimentos precongelados, almacenar o hacer helados y cubitos de hielo.

- Los compartimientos de una, dos y tres estrellas

no son adecuados para congelar alimentos frescos.

Pedido	Tipo de compartimentos	Temperatura de almacenamiento objetivo [°C]	Alimento apropiado
1 Frigorífico	+2<+8 Los huevos, los alimentos cocinados, los alimentos envasados, las frutas y verduras, los productos lácteos, los pasteles, las bebidas y otros alimentos no son aptos para congelar.
2 (***)*-Congelador		<-18 Los mariscos (pescado, camarones, mariscos), productos de agua dulce y los productos cárnicos (consumo recomendado en 3 meses, cuanto mayor sea el tiempo de almacenamiento, peor será el sabor y las cualidades nutritivas), son adecuados para congelarlos frescos.
3 *-Congelador		<-18 Los mariscos (pescado, camarones, mariscos), productos de agua dulce y los productos cárnicos (consumo recomendado en 3 meses, cuanto mayor sea el tiempo de almacenamiento, peor será el sabor y las cualidades nutritivas), no son adecuados para congelarlos frescos.
4 **-	Congelador	<-12 Los mariscos (pescado, camarones, mariscos), productos de agua dulce y los productos cárnicos (consumo recomendado en 2 meses, cuanto mayor sea el tiempo de almacenamiento, peor será el sabor y las cualidades nutritivas), no son adecuados para congelarlos frescos.
5 *-	Congelador	<-6 Los mariscos (pescado, camarones, mariscos), productos de agua dulce y los productos cárnicos (consumo recomendado en 1 mes, cuanto mayor sea el tiempo de almacenamiento, peor será el sabor y las cualidades nutritivas), no son adecuados para congelarlos frescos.
6 0- estrellas -6<0 Cerdo fresco, carne de vacuno, pescado, pollo, algunos alimentos procesados embalados, etc. (Se recomienda comerlos en el mismo día, preferiblemente hasta 3 días). Alimentos procesados parcialmente encapsulados (alimentos no congelables)
7	Frío	-2<+3	Cerdo fresco / congelado, carne de vacuno, pollo, productos de agua dulce, etc. (Se recomienda 7 días por debajo de 0°C y por encima de 0°C desde ese día, preferiblemente no más de 2 días). Mariscos (menos de 0°C durante 15 días, no se recomienda almacenarlos por encima de 0°C).
8	Alimentos frescos	0<+4 Cerdo	fresco, carne de res, pescado, pollo, comida cocida, etc. (Se recomienda comer en el mismo día, preferiblemente hasta 3 días)
9	Vino +5<+20 Vino tinto	vino blanco	vino espumoso, etc.

Nota: por favor, almacene diferentes alimentos de acuerdo con los compartimentos o la temperatura de almacenamiento objetivo de sus productos adquiridos.

- Si el aparato frigorífico se deja vacío durante períodos prolongados, apáguelo, descongélelo, límpielo, séquelo y deje la puerta abierta para evitar que aparezca moho dentro del aparato.

Limpieza del dispensador de agua (especial para productos dispensadores de agua):

- L impie los depósitos de agua si no se han utilizado durante 48 horas: enjuague el sistema de agua conectado a un suministro de agua si el agua no se ha extraído durante 5 días.

2. MANUAL DE INSTRUCCIONES

2.1. Descripción del producto

Descripción del aparato

1. Bandeja del congelador
   2 Caja de control y LED
2. Bandejas del frigorífico
3. Cubierta del cajón de las verduras
4. Cajón de las verduras
5. Patas ajustables
6. Puerta del congelador
7. Balda lateral superior
8. Balda lateral central
9. Balda lateral inferior
10. Puerta del frigorífico

Nota: Debido al desarrollo constante de nuestros productos, su frigorífico puede ser ligeramente diferente de este manual de instrucciones, pero sus funciones y uso siguen siendo los mismos. Para obtener más espacio en el congelador, puede retirar sus estantes.

2.2. Utilización del producto

Instalación del aparato

Antes de usar el aparato por primera vez, debe revisar los siguientes consejos.

Ventilación del aparato

Para mejorar la eficiencia del sistema de refrigeración y ahorrar energía, es necesario mantener una buena ventilación alrededor del aparato. Por esta razón, debe haber suficiente espacio libre alrededor del frigorífico.

Es aconsejable mantener un espacio mínimo de 50-70 mm entre la parte trasera del aparato y la pared, al menos 100 mm de su parte superior, al menos 100 mm entre los lados y las paredes y un espacio libre en la parte delantera para permitir que las puertas se abran 135°. Consulte los siguientes diagramas.

Note: Este aparato funciona

correctamente dentro de la clase climática de N a ST que se muestra en la siguiente tabla.

Es posible que no funcione correctamente si se deja a una temperatura por encima o por debajo del rango indicado durante un período prolongado.

Clase climática Temperatura ambiente
N +16°C to +32°C
ST +16°C to +38°C

- Coloque su aparato en un lugar seco para evitar daños por humedad.

- Mantenga el aparato alejado de la luz directa del sol, la lluvia o

las heladas. Coloque el aparato lejos de fuentes de calor como estufas, fuegos o calentadores.

Nivelación del aparato

• Para una nivelación suficiente y para que circule aire en la parte trasera inferior del aparato, es posible que sea necesario ajustar las patas.
• Puede ajustarlas manualmente con una llave inglesa adecuada. Para permitir que las puertas se cierren automáticamente, incline la parte superior hacia atrás unos 10 mm.

Uso del aparato

Accesorios 1)

Estantes o bandejas móviles

- Se incluyen varios estantes de almacenamiento de vidrio, plástico o rejillas con su aparato; los modelos tienen combinaciones y características distintas.

- Las paredes del frigorífico están equipadas con una serie de raíles para que pueda colocar los estantes como desee.

Extracción e instalación de la balda lateral

Atención: El usuario no debe quitar ni instalar la balda lateral! Si la balda lateral está dañada, contacte con el Servicio de Atención al Cliente para obtener asistencia. Para reemplazar la balda lateral, siga los pasos a continuación:

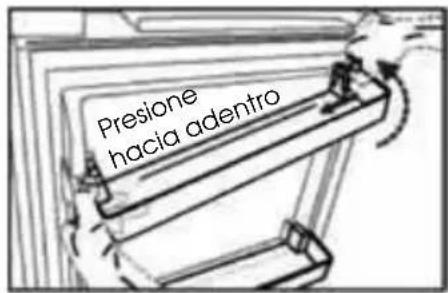

Retire la balda lateral de la puerta

Presione el lado derecho de la balda lateral hacia adentro, mientras sostiene el lado izquierdo. Cuando la muesca de la balda se haya separado de la puerta del frigorífico,

retire el bastidor oblicuamente hacia arriba.

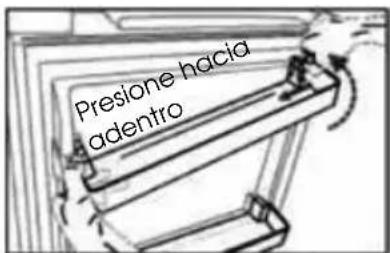

Instalación de las baldas laterales

Incline el lado izquierdo de la balda lateral y asegúrese de que la muesca esté sujeta a la puerta. Luego, presione el lado derecho hacia adentro, empújelo hacia el lugar correcto.

Compartimento del frigorífico 2)

- Para almacenar alimentos que no necesitan congelarse y diferentes secciones adecuadas para diferentes tipos de alimentos.

Compartimento de alimentos del congelador 2)

- Para congelar alimentos frescos y almacenar alimentos congelados y ultracongelados durante largos períodos de tiempo.

Descongelación de alimentos 2)

• En el compartimento del frigorífico.
• A temperatura ambiente.
• En un horno microondas.
• En un horno convencional o de convección.
• Los alimentos una vez descongelados no deben volverse a congelar.
• Si el aparato contiene accesorios y funciones relacionados.
• Si el aparato contiene un compartimento del congelador.

Cajón de las verduras

- Para almacenar frutas y verduras.

Consejos de instalación

Esta parte asegura una disipación de calor suficiente entre la parte trasera y la pared del frigorífico. Puede instalar el dispositivo directamente en la parte posterior del frigorífico.

Inicio y regulación de temperatura

Inserte el enchufe del cable de conexión en el enchufe con toma

detierra de protección. Cuando se abre la puerta del compartimento frigorífico, se enciende la iluminación interior. Una vez colocado el frigorífico, espere 5 minutos antes de que se suministre electricidad.

No guarde nada hasta que la temperatura dentro del frigorífico baje lo suficiente.

La perilla selectora de temperatura está ubicada en el lado derecho del compartimiento del refrigerador.

Posición 0 significa: Apagado. En el sentido de las agujas del reloj, gire la perilla para encender el aparato.

Posición 0 significa: Temperatura más alta, ambiente más cálido.

Posición 7 (final) significa: Temperatura más baja, ambiente más frío.

IMPORTANTE!

Por lo general, se recomienda seleccionar las configuraciones 2, 3 o 4. Si el cliente desea una temperatura más alta o más fría, la perilla debe girarse a una configuración más cálida o más fría, según corresponda.

Cuando la perilla se gira a más frío, significa más eficiencia energética; de lo contrario, el consumo de energía será mayor.

IMPORTANTE!

Las altas temperaturas en los alrededores (por ejemplo, en los días calurosos de verano) y un ajuste frío (posición 6 a 7) pueden hacer que el compresor funcione de forma continua o incluso sin parar.

Esto sucede porque cuando la temperatura en los alrededores es alta, el compresor debe funcionar continuamente para mantener la temperatura baja en el aparato.

Cambiar la luz LED

ADVERTENCIA!

Si la luz LED está dañada, el usuario no debe cambiarla. El cambio de luz LED realizado por personas no profesionales puede provocar lesiones o un mal funcionamiento grave. Debe

ser reemplazado por una persona calificada para evitar peligros. Comuníquese con el Servicio de atención al cliente para obtener ayuda.

• Antes de cambiar la luz LED, el aparato debe apagarse y desenchufarse. De lo contrario, el fusible o el circuito podrían romperse.
• Datos de luz LED: 220-240V, max 2W.
• Desenchufe el enchufe de red y desenrosque el tornillo. Cambie la luz LED y vuelva a poner el frigorífico en funcionamiento.

Inversión del lado de la puerta

El lado en el cual la puerta se abre puede cambiarse del lado derecho (según lo proveído) al lado izquierdo, de ser necesario.

¡Atención! Al invertir la puerta, el aparato no debe estar conectado a la red eléctrica. Asegúrese de que el enchufe esté desconectado de la toma de corriente.

Herramientas necesarias:

No se proporciona

Llave de tubo de 8 mm

Destornillador de hoja delgada

Espátula

Destornillador en forma de cruz

Llave inglesa Llave de 8 mm

Piezas adicionales (en la bolsa de plástico)

Tapa de la bisagra izquierda

Nota: Si es necesario, puede colocar el frigorífico sobre su parte trasera para acceder a la base; debe apoyarlo sobre un embalaje de espuma blanda o un material similar para evitar dañar la tabla trasera del frigorífico. Para invertir la puerta, generalmente se recomiendan los siguientes pasos.

Retirar la balda lateral de la puerta.

1. Ponga el frigorífico en posición vertical. Abra la puerta superior para sacar todos los estantes de la puerta (para evitar daños) y luego cierre la puerta.

2. Use una espátula o un destornillador de hoja delgada para quitar a tapa del orificio del tornillo, ubicada en la esquina superior izquierda del frigorífico, y la tapa de la bisagra superior, ubicada en la esquina superior derecha del frigorífico.

3. Desatornille los tornillos autorroscantes especiales de la brida que se utilizan para fijar la parte superior derecha de la bisagra con un destornillador de casquillo de 8 mm o una llave (apoye la puerta superior con la mano al hacerlo).

1. Retire el eje de bisagra superior de la bisagra, transfiéralo al lado invertido, apriételo firmemente y luego colóquelo en un lugar seguro.
2. Retire la puerta superior de la bisagra del medio levantando cuidadosamente la puerta.

NOTA: Al retirar la puerta, observe si hay arandelas entre la bisagra central y la parte inferior de la puerta superior que puedan adherirse a la puerta. No las pierda.

1. Coloque la puerta superior sobre una superficie lisa con el panel hacia arriba. Afloje el to rnillo ② y el bloque de parada ①, instálelos en el lado izquierdo y apriételos firmemente.
2. Desatornille los dos tornillos autorroscantes de brida especial que se utilizan para fijar la parte de la bisagra del medio y luego retire la parte de la bisagra del medio que sujeta la puerta inferior en su lugar.

NOTA: Al retirar la puerta, observe si hay arandelas entre la bisagra inferior y la parte inferior de la puerta inferior que puedan adherirse a la puerta. No las pierda.

1. Coloque la puerta inferior sobre una superficie lisa con el panel hacia arriba. Afloje el tornillo y el bloque de parada, instálelos en el lado izquierdo y apriételos firmemente.
2. Cambie las tapas de los orificios de los tornillos de la placa de cubierta central de izquierda a derecha (como se muestra a continuación).
3. Coloque el frigorífico sobre un embalaje de espuma suave o un material similar. Retire ambas partes ajustables de las patas, y la parte inferior de la bisagra destornillando los tornillos autorroscantes de brida especial.
4. Vuelva a colocar la parte inferior de la bisagra en el lado izquierdo y ajústela con los tornillos autorroscantes de brida especial. Sustituya las piezas ajustables de las patas a otro lado y ajústelas.

1. Transfiera la puerta inferior a la posición adecuada, ajustar la parte inferior de la bisagra, colocar el eje de la bisagra en el agujero inferior de la puerta inferior, luego apriete los pernos.
2. Levante la parte de la bisagra del medio 180 grados, transfiérala y ajuste su posición, fije el eje de la bisagra del medio en el orificio superior de la puerta inferior y apriete los pernos.
3. Transfiera la puerta superior a la posición adecuada. Asegure el nivel de la puerta y asegure el eje de bisagra central en el orificio inferior de la puerta superior.
4. Transfiera la parte superior de la bisagra y coloque el eje superior de la bisagra en el orificio superior de la puerta superior, y ajuste la posición de la puerta superior (apoye la puerta superior con la mano al hacerlo), fijando la parte superior de la bisagra con los tornillos autorroscantes de brida especial.
5. Instale la tapa del orificio del tornillo en la esquina superior derecha del frigorífico. Instale la tapa de la bisagra superior (que está en la bolsa de plástico) en la esquina izquierda. Coloque la otra tapa de la bisagra superior en la bolsa de plástico.

1. Abra la puerta superior e instale los estantes de la puerta, luego ciérrela.

¡Atención!

Cuando cambie el lado en el que se abre la puerta, no conecte el aparato a la corriente. Retire el enchufe de la toma de corriente previamente.

Consejos para ahorrar energía

• Le recomendamos que siga los siguientes consejos para ahorrar energía.
• Trate de evitar mantener la puerta abierta durante largos períodos de tiempo.
• Asegúrese de que el aparato esté alejado de cualquier fuente de calor (luz directa del sol, horno eléctrico o cocina, etc.)
• No ajuste la temperatura más fría de lo necesario.
• No guarde alimentos calientes ni líquidos en evaporación en el aparato.
• Coloque el aparato en una habitación bien ventilada y sin humedad. Consulte el apartado «Instalación del aparato».
• Si el diagrama muestra la combinación correcta de cajones, cajón para verduras y estantes, no ajuste la combinación, ya que está diseñada para ser la configuración de mayor eficiencia energética.

Consejos para la refrigeración de alimentos frescos

- No coloque alimentos calientes directamente en el frigorífico o congelador; la temperatura interna aumentará y el compresor tendrá que trabajar más y consumirá más energía.

• Cubra o envuelva los alimentos, sobre todo si tienen un sabor fuerte.
• Coloque los alimentos con cuidado para que el aire pueda circular libremente a su alrededor.

Consejos para la refrigeración

• Carne (de todos los tipos): envuélvalas en bolsas de polietileno y colóquelas en el estante de vidrio encima del cajón de las verduras. Siga siempre los tiempos de almacenamiento de los alimentos y utilice las fechas sugeridas por los fabricantes.
• Alimentos cocinados, platos fríos, etc.: estos deben cubrirse y pueden colocarse en cualquier estante.
• Frutas y verduras: estos deben almacenarse en el cajón designado especial.
• Mantequilla y queso: debe envolverse en lámina hermética o en una envoltura de película de plástico.
• Botellas de leche: deben tener una tapa y se deben almacenar en el estante de botellas de la puerta.

Consejos para la congelación

• En la primera puesta en marcha o después de un periodo sin uso, deje el aparato al menos dos horas en los ajustes más altos antes de introducir alimentos en el compartimento.
• Prepare los alimentos en pequeñas porciones para que se congelen por completo y rápidamente y para, en consecuencia, descongelar solamente la cantidad necesaria.
• Envuelva los alimentos en papel de aluminio o en envolturas de polietileno para alimentos que sean herméticas.
• No permita que los alimentos frescos y no congelados toquen

los alimentos que ya están congelados para evitar el aumento temperatura de estos últimos.

- Los productos helados, si se consumen inmediatamente después de sacarlos del compartimento del congelador, probablemente causarán quemaduras por congelación en la piel.

Consejos para almacenar los alimentos congelados

• Asegúrese de que el distribuidor de alimentos haya almacenado correctamente los alimentos congelados.
• Una vez descongelados, los alimentos se deteriorarán rápidamente y no se deben volver a congelar. No supere los períodos de almacenamiento indicados por el fabricante de alimentos.

Apagar el aparato

Si es necesario apagar el aparato durante un período prolongado, se deben tomar las siguientes medidas para evitar que se forme moho en el aparato.

1. Retire todos los alimentos.
2. Desconecte el enchufe de alimentación de la toma de corriente.
3. Limpie y seque bien el interior.
4. Asegúrese de que todas las puertas estén ligeramente abiertas para permitir la circulación del aire.

2.3. Mantenimiento

Por razones de higiene, el aparato (incluidos los accesorios exteriores e interiores) debe limpiarse regularmente (al menos cada dos meses).

¡Precaución! El aparato no debe estar conectado a la red eléctrica durante la limpieza. ¡Peligro de descarga eléctrica! Antes de limpiar, apague el aparato y desenchufe el enchufe de la toma de corriente.

Limpieza exterior

- Limpie el panel de panel de control con un paño limpio y suave.

• Rocíe agua sobre el paño de limpieza en lugar de rociarla directamente sobre la superficie del aparato. Esto ayuda a asegurar una distribución uniforme de la humedad en la superficie.
• Limpie las puertas, manijas y superficies del armario con un detergente suave y luego seque con un paño suave.

¡Precaución!

No utilice objetos afilados, ya que es probable que rayen la superficie. No utilice diluyente, detergente para automóviles, Clorox, aceites esenciales, productos de limpieza abrasivos o disolventes orgánicos como el benceno para la limpieza. Pueden dañar la superficie del aparato y pueden provocar un incendio.

Limpieza interior

Debe limpiar el interior del aparato con regularidad. Limpie el interior del congelador con una solución baja en bicarbonato sódico y luego enjuáguelo con agua tibia y una esponja o paño bien escurridos.

Seque completamente antes de volver a colocar los estantes y cajones. Seque completamente todas las superficies y las partes que se pueden retirar antes de volver a colocarlas en su lugar.

Aunque este aparato se descongela automáticamente, puede formarse una capa de escarcha en las paredes interiores del compartimento del congelador si la puerta se abre con frecuencia o se mantiene abierta durante demasiado tiempo. Si la escarcha es demasiado espesa, elija un momento en el que el congelador esté casi vacío y proceda de la siguiente manera:

1. Retire los estantes de alimentos y accesorios existentes, desenchufe el aparato de la red eléctrica y deje las puertas abiertas. Ventile la habitación a fondo para acelerar el proceso.
2. Cuando se haya completado la descongelación, limpie su congeladorcomo se ha descrito anteriormente.

¡Precaución! No utilice objetos afilados para eliminar la escarcha del compartimento del congelador. Solo después de que los interiores

estén completamente secos, se debe volver a encender y enchufar el aparato a la toma de corriente.

Limpieza de las juntas de las puertas

Preocúpese por mantener limpias las juntas de las puertas. Los alimentos y bebidas pegajosas pueden hacer que las juntas se peguen al armario y se rompan al abrir la puerta. Lave la junta con un detergente suave y agua tibia. Enjuague y seque bien después de limpiarla.

¡Precaución! Solo después de que las juntas de la puerta estén completamente secas se debe encender el aparato.

Sustitución de la luz LED:

Atención: La luz LED debe sustituirse por una persona competente. Si la luz LED está dañada, contacte con el Servicio de Atención al Cliente para obtener asistencia.

Descongelación

Por qué debe descongelar su aparato

- El agua contenida en los alimentos o que entra en el frigorífico cuando se abren sus puertas puede formar una capa de escarcha en su interior. Esto puede debilitar la refrigeración cuando la helada es abundante. Si se acumula en una capa más gruesa de 10 mm, descongele.

Descongelación del compartimento de almacenamiento de alimentos frescos

- La descongelación se controla automáticamente encendiendo o apagando el regulador de temperatura para que no tenga que descongelar usted mismo. El agua de descongelación será automáticamente evacuada a una bandeja para goteo a través de un tubo de drenaje en la parte posterior del frigorífico.

Descongelación del compartimento de almacenamiento para alimentos congelados

• La descongelación del compartimento del congelador debe realizarse manualmente. Antes de descongelar, retire la comida.
• Retire la cubitera y los alimentos de los cajones o colóquelos temporalmente en el compartimento de alimentos frescos.
• Ponga el mando del regulador de temperatura en la posición «0» (el compresor dejará de funcionar) y deje la puerta del frigorífico abierta hasta que el hielo y la escarcha se disuelvan completamente y se acumulen en el fondo del compartimento del congelador.

Limpie el agua con un paño suave.

• Para acelerar el proceso de descongelación, coloque un recipiente de agua caliente (alrededor de 50°C) en el compartimento del congelador y raspe el hielo y la escarcha con una espátula de descongelar a medida que se derrite. Después de hacerlo, asegúrese de poner el mando del regulador de temperatura en la posición original.
• No es aconsejable calentar el compartimento del congelador directamente con agua caliente o utilizando un secador de pelo para evitar la deformación de la carcasa interior.
• Tampoco es recomendable raspar el hielo y la escarcha o separar los alimentos de los recipientes que se hayan congelado con los alimentos con herramientas afiladas o barras de madera, para no dañar la carcasa interior o la superficie del evaporador.

¡Atención! Apague el aparato antes de descongelar girando el regulador de temperatura a la posición «0».

¡Importante!El frigorífico debe descongelarse al menos una vez al mes.

Cuando esté en uso, si las puertas se abren con frecuencia o si usa el aparato en un ambiente con humedad extrema, le recomendamos que lo descongele cada dos semanas.

Si no se utiliza durante un largo período de tiempo

• Retire todos los paquetes refrigerados.
• Apague el frigorífico girando el regulador de temperatura a la posición «0».
• Retire el enchufe de alimentación o apague o desconecte el suministro eléctrico.
• Limpie a fondo (consulte la sección Mantenimiento).
• Deje la puerta abierta para evitar la acumulación de olores.

Nota: Si el aparato contiene un compartimento del congelador.

Eliminación del aparato

Está prohibido desechar este aparato con los residuos domésticos.

Materiales de embalajes

Los materiales de embalaje con el símbolo de reciclaje son reciclables.

Deseche el embalaje en un contenedor de recogida de residuos adecuado para reciclarlo.

Antes de eliminar el aparato

1. Desconecte el enchufe de alimentación de la toma de corriente.
2. Corte el cable de red y deséchelo.

¡Atención! Los frigoríficos contienen refrigerante y gases en el aislamiento. El refrigerante y los gases deben ser eliminados por profesionales, ya que pueden causar lesiones en los ojos o ignición. Asegúrese de que los tubos del circuito de refrigerante no se dañen

antes de su correcta eliminación.

2.4. Resolución de problemas

Si experimenta un problema con su aparato o le preocupa que el aparato no funcione correctamente, puede realizar las siguientes comprobaciones sencillas antes de llamar al Servicio de Atención al Cliente. Puede realizar algunas comprobaciones sencillas de acuerdo con esta sección antes de llamar al Servicio de Atención al Cliente.

¡Atención! Nunca trate de reparar el aparato por su cuenta. Si el problema persiste después de haber realizado las comprobaciones que se mencionan a continuación, comuníquese con un electricista calificado, el Servicio de Atención al Cliente o con el local de Worten donde compró el producto.

Problema	Posible causa del mal funcionamiento y solución
El aparato no funciona correctamente.	Compruebe si el cable de alimentación está enchufado correctamente en la toma de corriente.
	Compruebe el fusible o el circuito de su fuente de alimentación, sustitúyalo si es necesario.
	La temperatura de la habitación es demasiado baja. Intente ajustar la temperatura del compartimento a un ajuste más frío para solucionar este problema.
Hay olores provenientes de los compartimentos.	Es posible que sea necesario limpiar el interior.
	Algunos alimentos, envases o envoltorios causan olores.
Hay un ruido procedente del aparato.	Los siguientes sonidos son bastante normales:Ruidos de funcionamiento del compresor, compartimento u otros compartimentos.Sonido de gorgoteo similar al agua hirviendo.Chasquido durante la descongelación automática.Escuchar un clic antes de que arranque el compresor.
	Otros ruidos extraños se deben a las razones que se indican a continuación y pueden requerir que se comprueben y se tomen medidas:El armario no está nivelado.La parte trasera del aparato toca la pared.Botellas o envases caídos o rodando.
El motor funciona continuamente.	Es normal escuchar con frecuencia el sonido del motor; tendrá que funcionar más cuando se den las siguientes circunstancias:El ajuste de temperatura es más frío de lo necesario.Recientemente se ha almacenado una gran cantidad de alimentos calientes dentro del aparato.La temperatura fuera del aparato es demasiado alta.Las puertas se mantienen abiertas demasiado tiempo o con demasiada frecuencia.Después de instalar el aparato o de haber estado apagado durante mucho tiempo.
Se produce una capa de escarcha en el compartimento.	Asegúrese de que los alimentos se colocan dentro del aparato permitiendo suficiente ventilación.Asegúrese de que la puerta esté completamente cerrada.Para eliminar la escarcha, consulte el capítulo «Mantenimiento».
La temperatura en el interior es demasiado caliente.	Es posible que haya dejado las puertas abiertas durante demasiado tiempo o con demasiada frecuencia; o que las puertas se mantengan abiertas debido a algún obstáculo; o el aparato está ubicado con espacio insuficiente a los lados, parte trasera y superior.
La temperatura en el interior es demasiado fría.	Aumente la temperatura siguiendo el capítulo «Controles de la pantalla».
Las puertas no se cierran fácilmente.	Compruebe si la parte superior de la nevera está inclinada hacia atrás 10-15 mm para permitir que las puertas se cierren automáticamente, o si algo en el interior impide que las puertas se cierren.
Gotea agua en el suelo.	Es posible que la bandeja de agua situada en la parte posterior del armario no esté correctamente nivelada o que la boquilla de drenaje situada debajo de la parte superior del depósito del compresor no esté correctamente posicionada para dirigir el agua a este recipiente o que la boquilla de agua esté bloqueada. Es posible que deba alejar el frigorífico de la pared para revisar el recipiente y la boquilla.
La luz no funciona.	La luz puede estar dañada. Consulte el capítulo «Sustitución de la bombilla de iluminación».

3. SERVICIO POSVENTA

KUBO ha diseñado este aparato con el fin de garantizar la máxima fiabilidad. Sin embargo, si se produce algún problema, no intente abrir el aparato, pues corre peligro de electrocución. En caso de que no sea capaz de solucionar el problema, póngase en contacto con el Servicio de Atención al Cliente de cualquier tienda

Worten, Modelo o Continente, para solucionar el problema. Worten Equipamentos para o Lar ofrece una garantía por un periodo de dos años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación.

ATENCIÓN: cualquier intento de reparar el aparato sin haber contactado con el fabricante o el vendedor anulará la garantía. Todos los usuarios deben estar familiarizados con estas instrucciones. El hecho de conocer los posibles problemas puede servirle de ayuda para evitar que se produzcan.

4. PROTECCIÓN MEDIOAMBIENTAL

A fin de proteger el medio ambiente, intentamos reducir al máximo el volumen de nuestros embalajes, limitándolos a tres materiales fáciles de clasificar: cartón, papel y plástico.

El aparato está fabricado con material reciclable, tras ser desmontado por una empresa especializada. Cumpla la normativa local correspondiente en materia de reciclaje de los materiales.

Compartimento do frigorífico 2)

2.4. Resolución de problemas
