MANUAL DE UTILIZADOR TF 545P HUSQVARNA

Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina. Leia atentamente o manual do operador e certifique-se de que tenha entendido as instruções antes de usar a máquina.

English

Spanish

Portuguese

TABLA DE MANTENIMIENTO

Comprobación diaria

Cargo/título : Director de I+D

Lugar : Huskvarna

Fecha : 22-12-2017

Husqvarna®

Profundidade de trabalho

Alavanca de câmbio

Deslocamento do motor

Qualidade de óleo

do motor

Capacidade de óleo do motor

Qualidade de óleo da

caixa de câmbio

Capacidade de óleo da caixa de câmbio

Potência nominal

Peso líquido

Combustível (octano/cetano)

Preste especial atenção às seções com as seguintes indicações:

PERIGO: Indica grande probabilidade de lesões graves ou até mesmo ferimentos mortais se as instruções não forem seguidas.

AVISO: Indica risco de lesão ou danos aosequipamentos se as instruções não foremseguidas.

OBSERVAÇÃO: Indica informações úteis.

Este símbolo é um lembrete para cui-dado com determinadas operações.

Em caso de problemas ou dúvidas sobre o motocultivador, entre em contato com o revendedor Husqvarna.

PERIGO: A máquina foi concebida para operação segura e confiável se utilizada conforme as instruções. Antes de utilizar a máquina, é importante entender o conteúdo deste manual. Caso contrário, há risco de lesões pessoais e danos ao equipamento.

Treinamento/informações

Familiarize-se com o uso e os controles corretos antes de utilizar a máquina. Saiba como desligar o motor rapidamente.

Use a máquina sempre de acordo com as recomendações contidas no manual do operador.

Lembre-se de que o usuário é responsável por quaisquer acidentes ou ações perigosas que afetem outras pessoas ou seus pertences. O usuário é responsável por avaliar os possíveis riscos do solo a ser trabalhado e portomar todas as precauções necessárias para garantir a segurança, especialmente em declives e sobre solos soltos, escorregadios e desnivelados.

Nunca permita que crianças ou pessoas nãofamiliarizadas com estas instruções utilizem a máquina. Podem existir leis locais que definam uma idade mínima para os usuários.

Nunca trabalhe com a máquina quando houver pessoas, especialmente crianças, ou animais dentro de um raio de 20 metros da máquina; o operador deve permanecer necessariamente nos controles dos punhos de comando.

Não use a máquina caso esteja utilizando medicamentos ou outras substâncias que possam retardar suas reações ou causar sonolência.

Preste especial atenção em terrenos de solo rígido, pois a máquina tende a ficar muito menos estável do que em solos cultivados.

Use sempre calçados resistentes e antiderrapantes e calças compridas e justas durante as operações. Não use a máquina com os pés descalços ou vestindo chinelos. Recomenda-se usar proletores auriculares.

Use a máquina para o propósito de fabricação, ou seja, o preparo de solos

Preparação

Inspezione cuidadosamente a área onde a máquina será utilizada e remova quaisquer objetos que possam ser arremessados pela máquina (pedras, arames, vidros, objetos metálicos...).

Antes do uso, inspecione sempre a máquina para assegurarque as ferramentas não estejam desgastadas ou danificadas. Substitua peças desgastadas ou danificadas.

Mantenha em bom estado os cabos elétricos que desligam o motor, para ter certeza de que o motor foi desligado.

Confirme a ausência de vazamentos de combustível ou óleo.

Não use a máquina sem protetores e capas e verifique o perfeito encaixe de todas as conexões.

Uso

Nunca transporte pessoas na máquina.

Tenha cuidado ao ligar o motor. Para tal, siga as instruções do fabricante e mantenha os pés afastados das lâminas.

Desligue o motor quando a máquina não estiver em uso.

Ao segurar a máquina, caminhe e não corra.

Preste muita atenção ao empurrar a máquina na sua direção ou inverter o sentido de rotação (se desejado).

Mantenha uma distância de segurança das lâminas giratórias, definida pelo comprimento da coluna de direção.

Não coloque as mãos ou os pés próximos ou embaixo de peças rotativas.

O motor e o sistema de escapamento ficam muito quentes durante a operação. Há risco de lesões por queimadura em caso de contato.

Em caso de:

-vibração anormal; -obstrução;

-problema ao engatar ou desengatar a embreagem;

-colisão com corpo estranho; -deterioração do cabo de parada do motor

Desligue o motor imediatamente (caso o cabo de parada do motor esteja danificado, use o controle de ignição para desligar o motor, conforme descrito no parágrafo "ignição do motor"), espere o resfriamento da máquina, desconecte o fio da vela de ignição, inspecione a máquina e, antes de usá-la novamente, solicite os reparos necessários realizados por uma oficina Husqvarna.

Trabalhe somente sob a luz do dia ou com boa iluminação artificial.

Não use a máquina em declives superiores a 20°.

Em declives, trabalhe em curvas diagonais. Não suba nem desça diretamente nenhum declive.

Em terrenos em declive, mantenha os pés sobre o solo. Tenha cuidado do mudar de direção.

O uso de acessórios diferentes dos recomendados pode tornar a máquina perigosa e causar danos à máquina que não serão cobertos pela garantia.

Manutenção/armazenamento

Desligue o motor antes de efetuar limpeza, inspeções, ajustes ou manutenção na máquina ou substituir as peças.

Ao substituir peças, desligue o motor e use luvas grossas.

Para garantir segurança na utilização, mantenha todas as porcas e parafusos apertados.

Para reduzir risco de incêndio, mantenha o motor, o silenciador e a área de armazenamento de

combustível livres de plantas, óleo usado ou qualquer outro material inflamável.

Caso o silenciador do escapamento esteja com defeito, solicite sua substituição por uma oficina Husqvarna.

Não conserte peças; substitua-as pelas sobressalentes específicas do fabricante.

Substitua as lâminas em conjuntos completos para mantê-las girando de forma balanceada.

Para sua própria segurança, não altere as características da máquina. Não altere as configurações de rotação do motor e não use o motor em rotações excessivas. Manutenções regulares são essenciais para a segurança e para manter o nível de desempenho.

Deixe o motor resfriar antes de guardar a máquina.

Perigo! O combustível é altamente inflamável!

Armazene o combustível em recipientes especialmente projetados para tal. Encha o tanque sempre em ambientes externos e não fume durante o abastecimento.

Não desrosqueie a tampa do depósito nem complete o tanque com combustível enquanto o motor estiver em operação ou ainda estiver quente.

Em caso de vazamento de combustível no solo, não tente ligar o motor. Leve a máquina para outro local e evite chamas abertas.

Guarde a máquina em local seco. Nunca guarde a máquina em recintos onde a máquina possa entrar em contato com chamas, falscas ou fontes de calor intensas.

Recoloque corretamente as tampas do depósito de combustível e do recipiente de combustível.

Para reduzir vazamentos, limite a quantidade de combustível no tanque.

Não opere o motor em espaços confinados onde possa ocorrer acúmulo de vapor de monóxido decarbono.

O monóxido de carbono pode ser fatal. Garanta uma boa ventilação.

Deslocamento, manuseio, transporte

Qualquer ação na máquina que não seja a escavação do solo deve ser realizada com o motor desligado,

exceto quando (escavação de solo) a máquina tiver de ser deslocada com o uso da roda de transporte, conforme descrito no capítulo "Deslocamento".

Manuseio: não lente erguer a máquina. O peso da máquina é indicado na etiqueta de tipo no meio deste manual. Para garantir a segurança, utilize um método de manuseio adaptado ao peso da máquina e à situação.

Ao carregar ou descarregar a máquina em ou de um reboque, utilize uma rampa adequada. Amarre a máquina corretamente para transportá-la com segurança.

DEFINIÇÃO DOS PICTOGRAMAS

Aviso
Perigo
Aviso
Mantenha a distância de segurança
Aviso
Peças rotativas
Aviso
Consulte o Manual do Operador e remova a vela de ignição antes de efetuar qualquer serviço
Aviso
Leia o Manual do Operador

Alavanca de subvelocidade

Acelerador

Lento

Interruptor de parada

Use protetor auricular.

INFORMAÇÕES TÉCNICAS

	TF545P
Largura de preparação do solo, mm	1100
Profundidade de preparação do solo, mm	150 - 300
Motor	WM177F/P
Combustível	Gasolina
Capacidade do depósito de combustível, litros	6,0
Capacidade do tanque de óleo, litros	1,10
Cilindrada, cm 3	270
Potência máx. hp (kW) a rpm	8,16 (6,0) a 3600
Marchas	H, L, R, N, 2, 1
Capacidade de óleo da caixa de engrenagem, litros	2,00
Peso bruto, kg	145
Peso líquido, kg	130
Dimensões da embalagem, mm	1030x690x850

IMPORTANTE! Ao atingir a vida útil deste produto e este não for mais utilizado, devolva-o ao distribuidor ou leve-o a uma usina de reciclagem.

IMPORTANTE! Reservamo-nos o direito de alterar as especificações e o projeto sem prévia notificação, de modo a implementar melhorias. Nenhuma reivindicação judicial terá validade com base em informações fornecidas neste manual. Em caso de reparos, use apenas peças originais. A garantia não terá validade se forem utilizadas peças não originais.

REMOÇÃO DA EMBALAGEM/MONTAGEM

Observação: No constante desejo de melhorar os produtos, o fabricante determina que este manual não é contratual e reserva-se o direito de modificar as especificações das máquinas sem prévia notificação.

— Remoção da embalagem

AVISO: Cuidado para não cortar os cabos ou arranhar a pintura da máquina ao abrir as extremidades da caixa.

Ref.	Conteúdo da embalagem
A	Peças do motor
B	Cabo auxiliar - 1°
C	Suporte de compensação principal
D	Tampa protetora inferior
E	Barra de arrasto
F	Capa dos dentes
G	Suporte capa dos dentes FR.
H	Alavanca de câmbio
I	Lâminas
J	Roda
K	Junta de conexão
L	Tampa de extensão
M	Tampa lateral
N	Alça de bloqueio
O	Suporte capa dos dentes RR.
P	Suporte do cabo de borracha
Q	Placa de conexão
R	Somente dentes da bolsa de acessórios
S	Bolsa de acessórios
T	Bolsa de ferramentas

Montagem

AVISO: A montagem incorreta deste motocultivador giratório pode causar graves lesões. Siga todas as instruções atentamente.

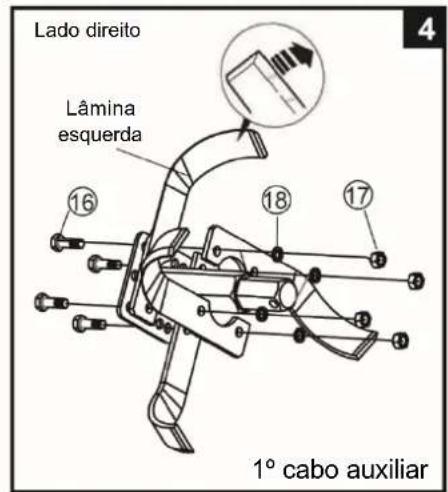

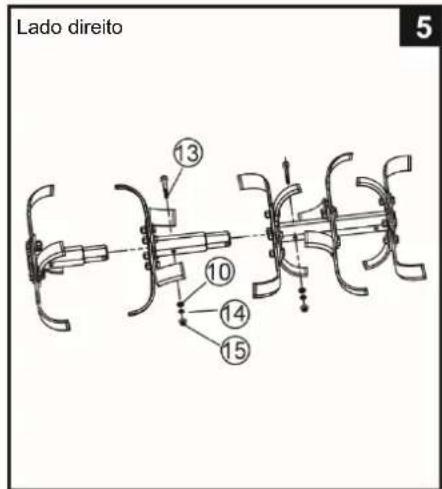

Encaixe das lâminas dos dentes.

As ilustrações mostram apenas a montagem das lâminas dos dentes do lado direito. As bordas afiadas devem ficar viradas para o mesmo lado nos dentes das laterais direita e esquerda. Observação: Preste atenção ao diferenciar o 1º cabo auxiliar e o 2º cabo auxiliar.

Encaixe da junta de conexão. Encaixe da barra de arrasto.

Encaixe da barra de apoio.

Ajuste da posição da barra de apoio.

Encaixe do controle de embreagem.

Gire para o lado correto e aperte o parafuso.

Encaixe da tampa protetora inferior.

1. Organize os cabos,
2. Coloque corretamente a capa de borracha,
3. Coloque a tampa e aperte com o parafuso.

Encaixe da capa dos dentes. Não aperte o parafuso imediatamente depois de instalado. Primeiro, instale os quatro parafusos e porcas; depois, aperte-os um por um.

Encaixe da alavanca de câmbio.

ontagem da PTO para cessórios.

AVISO: Depois de montar a máquina por completo, aperte todos os parafusos com moderação: não os aperte excessivamente.

Observação: Qualquer operação de desmonte somente deve ser realizada por uma oficina da Husqvarna.

— Descrição dos componentes

1- Motor
2- Capa dos dentes
3- Alça
4- Tampa de extensão
5- Lâminas

6- Barra de arrasto

7- Tampa protetora superior

8- Alavanca de câmbio

9- Para-choque

1- Controle da embreagem

11- Acelerador

Durante o transporte, troque as lâminas por rodas

COMO LIGAR A MÁQUINA

Abasteça com óleo de motor e verifique o nível

— Abasteça com óleo de engrenagem

-Complete com gasolina

Recomenda-se USAR um valor de octanas superior a 90

— Abra a torneira de combustível

— Ajuste o afogador na posição A

Acelerador Coloque a alavanca em:

Coloque o interruptor lig/desl na posição ON (ligar)

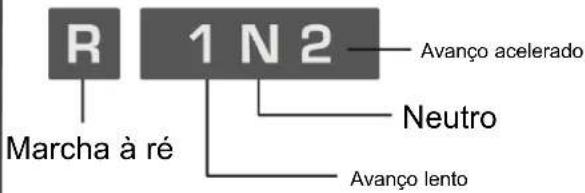

— Alavanca de câmbio Coloque a alavanca na marcha N.

Puxe o punho de arranque

AVISO: Ao ligar a máquina, mantenha-se na zona de segurança.

— Ajuste o afogador na posição B

USO

— Avançar

É essencial desengatar a embreagem antes de utilizar a marcha à ré.

Mantenha uma zona de segurança com 20 m de raio em volta da máquina.

— Marcha à ré

É essencial desengatar a embreagem antes de utilizar a marcha à ré.

Mantenha uma zona de segurança com 20 m de raio em volta da máquina.

O uso da marcha à ré é perigoso.

Certifique-se da ausência de obstáculos atrás do operador e reduza a rotação do motor antes de engatar a embreagem

Sentido de operação do motocultivador com

acessórios e controle de engrenagem

PARADA

Pare as peças rotativas

Solte a alavanca da embreagem.

— Coloque a alavanca de câmbio em •N

— Reduza o acelerador

Coloque o acelerador em:

— Desligar o motor

Coloque o interruptor lig/desl na posição OFF (desligar)

Fecha a torneira de combustível

TABELA DE MANUTENÇÃO

Verificação diária

Antes de ligar o motor, verifique os seguintes pontos:

- Não pode haver porcas ou parafusos frouxos ou danificados.

■ Limpeza do elemento c filtro de ar

Não use solvente inflamável para limpar o elemento do filtro de ar de espuma.

■ Verifique o nível do ólec lubrificante

■ usência de vazamento de gasolina ou óleo lub.

■ Mantenha a máquina limpa.

■ Proteção do meio ambiente.

■ Ausência de vibrações anormais ou ruído excessivo.

Após as primeiras 20 horas de cada mês

■ Troque o óleo lubrificante do motor e da caixa de câmbio.

■ Limpe o filtro de combustível.

■ Troque o óleo lubrificante do motor e da caixa de câmbio.

■ Limpe a vela de ignição.

■ Limpe a cobertura da vela de ignição.

A cada 300 horas ou uma vez por ano

■ Substitua o filtro de ar *.
■ Verifique a folga na válvula **.
■ Substitua a vela de ignição.
■ Limpe o filtro de combustível **.
■ Limpe a câmara de combustão * *.
■ Verifique o circuito de combustível * *.

* Limpe com mais frequência em condições de uso em que o ar contenha poeira ou resíduos suspensos.

** Não essencial, exceto em casos de problemas de desempenho (a ser realizado por uma oficina Husqvama).

Para as seguintes máquinas

Nome do produto: Motocultivadoras movidas a gasolina

Nome comercial: N/A

Função: motocultivadoras (sem rodas acionadas)

Tipo: Gasolina

Modelo n°: TF545P

N° de série:

confirma-se aqui a conformidade com todas as disposições relevantes da

Diretiva de Máquinas (2006/42/CE)

e a conformidade com as normas harmonizadas

EN 709: 1997 + A4: 2009

EN 709: 1997 + A4/AC:2012

confirma-se aqui a conformidade com todas as disposições relevantes da

Diretiva de Compatibilidade Eletromagnética (2014/30/UE)

e a conformidade com as normas harmonizadas:

EN ISO 14982: 2009

O responsável por esta declaração é o

Nome do fabricante : Husqvarna AB

Endereço do fabricante : SE-561 82 HUSKVARNA SUÉCIA

Pessoa responsável pela compilação dos arquivos técnicos estabelecidos na UE

Nome, sobrenome : Husqvarna AB

Endereço : SE-561 82 HUSKVARNA SUÉCIA

Pessoa responsável por esta declaração

Nome, sobrenome : Claes Losdal

Posição/cargo : Diretor de pesquisa e desenvolvimento

Local : Huskvarna

Data : 22/12/2017

Husqvarna

(Carimbo da empresa e assinatura legal)

www.husqvarna.com

Instruções originais

1158791-26

2019-04-18
