MANUAL DE USUARIO TF 545P HUSQVARNA

Operator's manual Manual de usuario Manual do operador

TF545P

Profundidad de trabajo

Cambio de marchas

Cilindrada del motor

Calidad del aceite del erote

der motor

Capacidad de aceite del motor

Calidad del de la caja de engranajes aceite

Capacidad de aceite de la caja de engranajes

Potencia nominal

Peso neto

Combustible

PRECAUCIONES DE SEGURIDAD

Se debe prestar especial atención a las secciones señaladas de la manera siguiente:

PELIGRO: Indica que la probabilidad de sufrir daños graves o incluso mortales en caso de no seguir la instrucción es muy alta.

ADVERTENCIA: Indica que existe el riesgo de sufrir lesiones o causar daños materiales en caso de no seguir las instrucciones.

NOTA: Indica información de utilidad.

Este símbolo le recuerda que debe tener cuidado con ciertas operaciones.

Si tiene problemas o preguntas sobre la motoazada, póngase en contacto con su proveedor Husqvarna.

PELIGRO: La máquina se ha diseñado para que su uso sea fiable y seguro si se siguen las instrucciones. Antes de utilizar la máquina, asegúrese de haber entendido el contenido de este manual. De lo contrario, podría sufrir lesiones y el equipo podría resultar dañado.

Formación/Información

Familiarícese con el uso correcto y con los controles antes de utilizar la máquina. Aprenda a detener el motor rápidamente.

La máquina debe utilizarse siempre según las recomendaciones del manual de usuario.

Recuerde que el usuario es responsable de los accidentes o acciones peligrosas en los que se vean afectadas otras personas o sus pertenencias. Es su responsabilidad evaluar los riesgos potenciales del terreno en el que se va a trabajar así como adoptar las medidas de precaución necesarias para garantizar la seguridad, en particular en pendientes y en terrenos irregulares, resbaladizos o inestables.

Nunca permita utilizar la máquina a niños o personas que no estén familiarizados con estas instrucciones. Pueden existir leyes locales que establezcan una edad mínima para los usuarios.

Nunca trabaje si hay animales o personas, especialmente niños, a menos de 20 metros de la máquina; el operador debe tener en todo momento el control de la máquina.

No utilice la máquina si ha estado tomando medicamentos u otras sustancias que puedan mermar su capacidad de reacción o que puedan producir sueño.

Preste especial atención sobre terrenos duros, ya que la máquina suele ser mucho menos estable que sobre terrenos cultivados.

Cuando trabaje, utilice siempre calzado antideslizante y resistente, y pantalones largos cefidos. No utilice la máquina descalzo o con sandalias. Se recomienda el uso de protectores auriculares.

Utilice la máquina según su uso previsto: labrar la tierra.

Preparación

Inspeccione detenidamente la zona en la que se va a utilizar la máquina y retire todos los objetos que puedan salir despedidos por la acción de esta (piedras, alambre, cristal, objetos de metal, etc.).

Antes de usarla, revise siempre la máquina para asegurarse de que los implementos no están

desgastados ni dañados, sustituya las piezas que estén desgastadas o dañadas.

Los cables eléctricos utilizados para detener el motor deben conservarse en buen estado para poder parar el motor cuando sea necesario.

Asegúrese de que no haya fugas de combustible o aceite.

No utilice la máquina sin las cubiertas o protecciones y asegúrese de que todas las uniones estén bien apretadas.

Uso

Nadie debe trasladarse sobre la máquina.

Tenga cuidado al arrancar el motor, siga las instrucciones del fabricante y mantenga los pies alejados de las cuchillas.

Detenga el motor cuando no utilice la máquina.

Cuando use la máquina, camine y no corra.

Tenga mucho cuidado al tirar de la máquina hacia usted o al invertir la dirección de rotación (si lo prefiere).

Guarde una distancia de seguridad con respecto a las cuchillas giratorias; esta distancia viene determinada por la longitud de la columna de dirección.

No coloque las manos ni los pies cerca o debajo de las piezas giratorias.

El motor y el sistema de escape pueden calentarse mucho durante el funcionamiento. Riesgo de lesiones por quemaduras si se tocan.

Ante lo siguiente:

• Vibración anómala.
• Bloqueo.
• Problemas para engranar o desengranar el embrague.
• Colisión con un objeto extraño.
• Deterioro del cable de parada del motor.

Pare el motor inmediatamente (si el cable de parada del motor está roto, utilice el control del mecanismo de arranque tal como se describe en el apartado "Arranque del motor" para detener el motor), deje que la máquina se enfríe, desconecte el cable de la bujía, revise la máquina y llévela a un taller Husqvarna para efectuar las reparaciones oportunas antes de volver a utilizarla.

Cuando use la máquina, hágalo solo de día o con buena iluminación artificial.

No utilice la máquina en pendientes de más de 20°.

En pendientes, trabaje siempre de lado, no suba ni baje por ellas.

Apoye bien los pies en pendientes y cambie de dirección con mucho cuidado.

El uso de accesorios distintos a los recomendados aumenta el nivel de peligrosidad de la máquina y puede causar daños en la unidad que no estarán cubiertos por la garantía.

Mantenimiento y almacenamiento

Pare el motor antes de limpiar, revisar, ajustar o realizar tareas de mantenimiento en la máquina, o de cambiar los implementos.

Detenga el motor y utilice guantes gruesos al cambiar los implementos.

Para garantizar la seguridad durante el uso de la máquina, todos los pernos y las tuercas deben estar bien apretados.

Para reducir el riesgo de incendio, mantenga el motor, el silenciador y el depósito de combustible

sin restos de vegetación, aceite residual o cualquier otro tipo de material inflamable.

Si el silenciador del escape está defectuoso, acuda a un taller Husqvarna para sustituirlo.

No repare los componentes, sustitúyalos por repuestos originales.

Sustituya cada cuchilla en su conjunto para mantenerlas equilibradas.

Por su propia seguridad, no modifique las características de su máquina. No cambie los ajustes de régimen del motor ni lo revolución en exceso. Llevar a cabo las tareas de mantenimiento periódico es fundamental para garantizar la seguridad y mantener el nivel de rendimiento.

Deje que el motor se enfríe antes de guardar la máquina.

Peligro: El combustible carburante es altamente inflamable.

Guarde siempre el combustible en envases especialmente diseñados para ello. Llene siempre el depósito al aire libre y no fume mientras lo haga.

No desenrosque el tapón de combustible ni llene el depósito con el motor en marcha o aún caliente.

Si se vierte combustible en el suelo, no arranque el motor; lleve la máquina a otro lugar y evite la cercanía de llamas abiertas.

Guarde la máquina en un lugar seco. Nunca guarde la máquina en un lugar en el que la máquina pueda entrar en contacto con una llama, una chispa o una fuente de calor intenso.

Vuelva a tapar debidamente el depósito de combustible y el bidón de carburante.

Con el fin de evitar derrames, reduzca al mínimo la cantidad de combustible presente en el depósito.

No ponga en marcha el motor en un recinto cerrado para evitar que el monóxido de carbono se acumule.

El monóxido de carbono puede resultar letal. El lugar debe estar bien ventilado.

Desplazamiento, manipulación y transporte

A menos que utilice la máquina para labrar, cualquier otra operación debe realizarse con el motor parado.

Excepto cuando la máquina se esté utilizando para labrar, deberá desplazarse con ayuda de la rueda de transporte tal como se describe en el capítulo "Desplazamiento".

Manipulación: no trate de levantar la máquina. El peso de la máquina figura en la placa de identificación al final de este manual. A la hora de manipular la máquina, utilice un método que se ajuste al peso de la máquina y a la situación para garantizar la seguridad.

Para cargar o descargar la máquina de un remolque, utilice una rampa adecuada. Amarre bien la máquina para garantizar la seguridad durante el transporte.

DEFINICIÓN DE LOS PICTOGRAMAS

Guarde las distancias de seguridad.

Advertencia

Herramientas giratorias

Advertencia

Consulte el manual de usuario y retire la bujía antes de realizar cualquier intervención.

Advertencia

Lea el manual de instrucciones

Control del acelerador

Botón de parada

Utilice auriculares.
protectores

INFORMACIÓN TÉCNICA

	TF545P
Anchura de trabajo, mm	1100
Profundidad de trabajo, mm	150 - 300
Motor	WM177F/P
Carburante	Gasolina
Capacidad del depósito de combustible, litros	6,0
Capacidad del depósito de aceite, litros	1,10
Cilindrada, cm 3	270
Potencia máxima, CV (kW) a rpm	8,16 (6,0) a 3600
Marchas	H, L, R, N, 2, 1
Capacidad de aceite de la caja de cambios, litros	2,00
Peso bruto, kg	145
Peso neto, kg	130
Tamaño del embalaje, mm	1030x690x850

IMPORTANTE: Cuando la vida útil de este producto haya terminado y ya no se utilice, debe devolverse al distribuidor o a unas instalaciones de reciclaje adecuadas.

IMPORTANTE: Nos reservamos el derecho a modificar las especificaciones y diseños sin previo aviso para implementar mejoras. Tenga en cuenta que no se pueden realizar reclamaciones legales válidas en base a la información de este manual. Utilice solo piezas originales para las reparaciones. La garantía no es válida si no se utilizan piezas originales.

DESEMBALAJE/MONTAJE

Nota: El fabricante aplica una estrategia de mejora constante de sus productos; debido a ello, establece que este manual no tiene carácter contractual y se reserva el derecho a modificar las especificaciones de sus máquinas sin previo aviso.

— Desembalaje

ADVERTENCIA:

Preste atención para no cortar los cables ni arañar la pintura de la máquina al cortar los bordes de la caja.

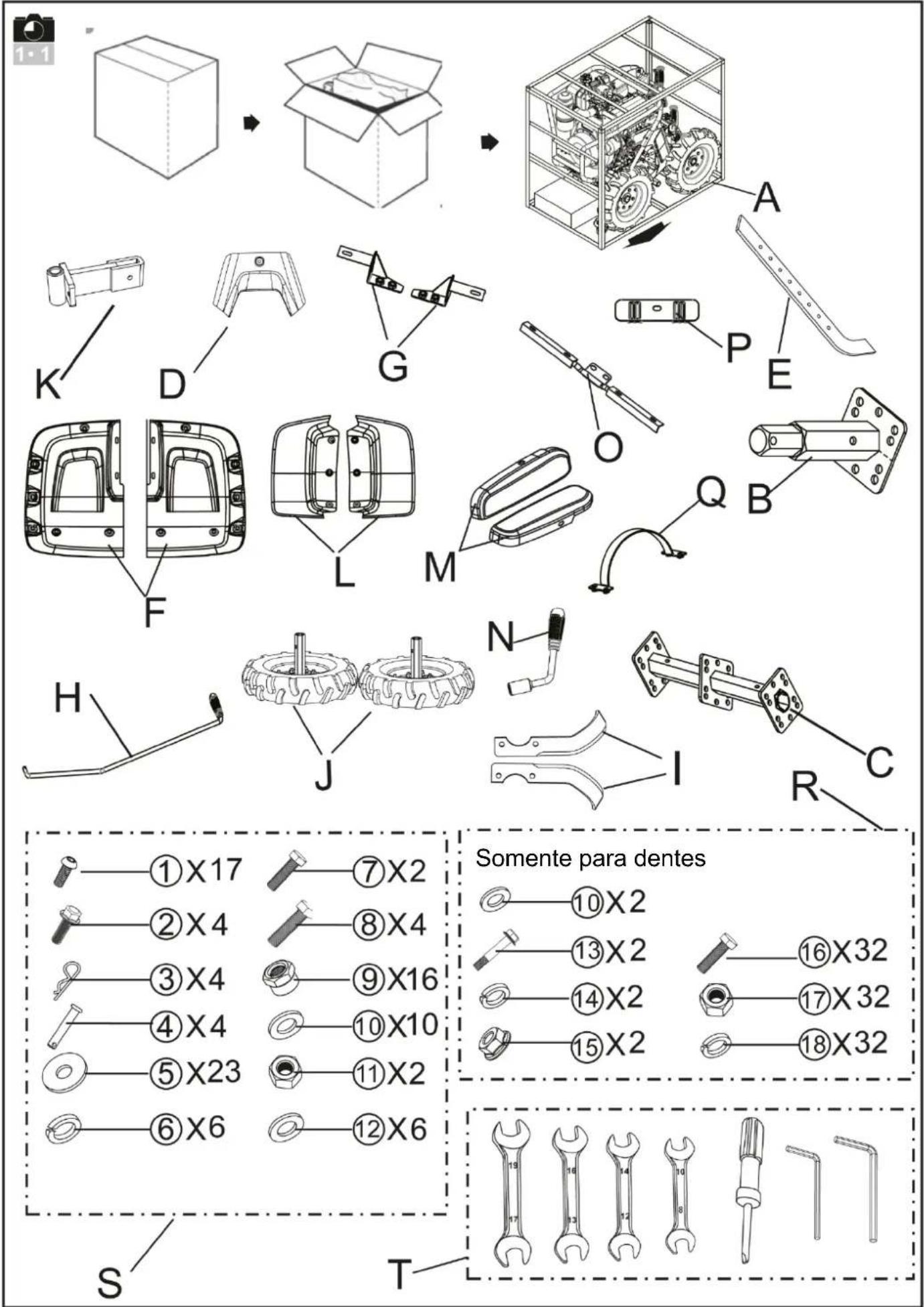

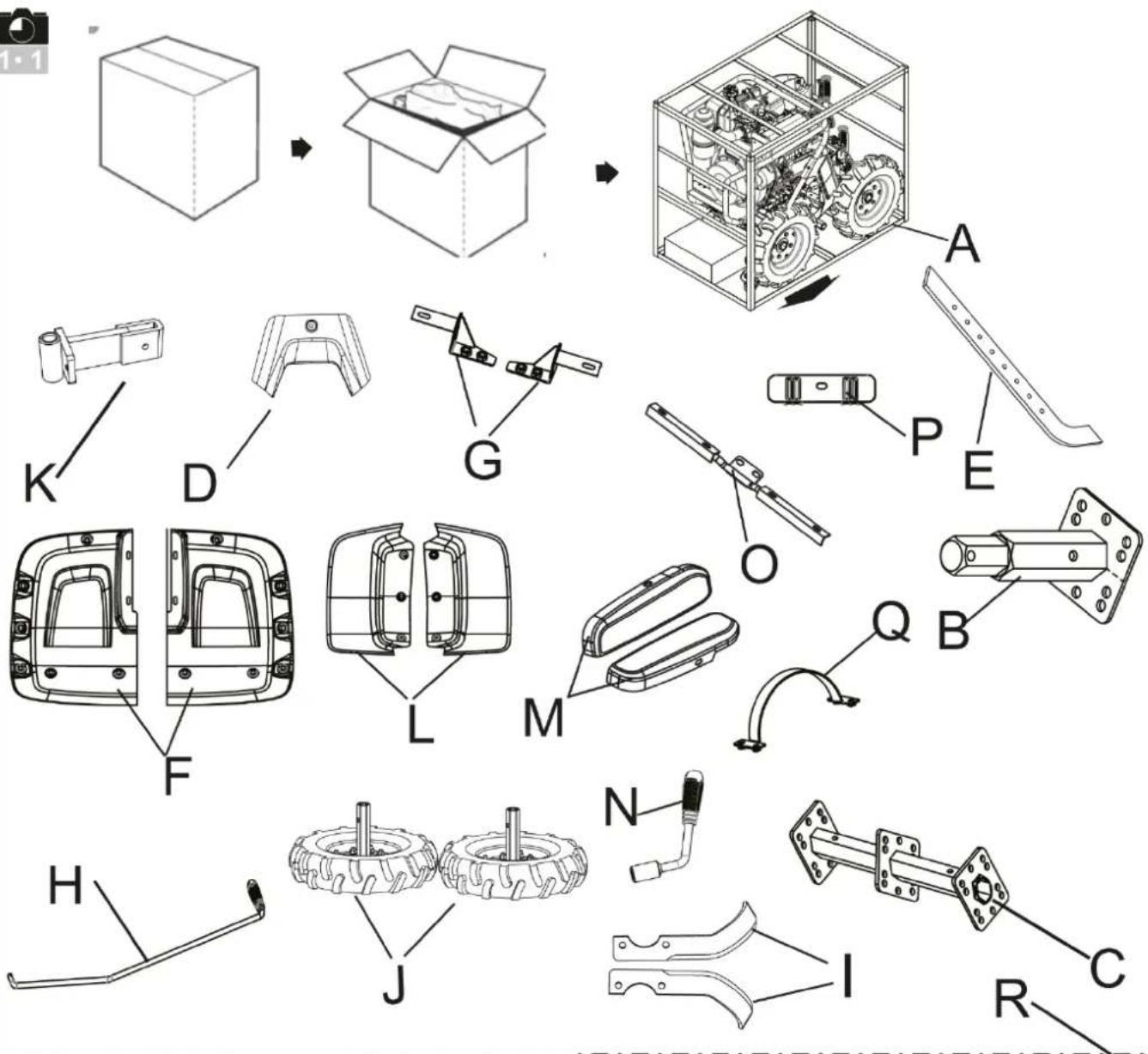

Ref.	Contenido de la caja
A	Piezas del motor
B	Soporte secundario 1°
C	Parte principal del soporte
D	Cubierta inferior
E	Barra de arrastre
F	Cubierta de las cuchillas
G	Soporte del. para la cubierta de las cuchillas
H	Palanca de cambio
I	Cuchillas
J	Rueda
K	Articulación de conexión
L	Cubierta de extensión
M	Cubierta lateral
N	Palanca de bloqueo
O	Soporte tras. de la cubierta de las cuchillas.
P	Soporte del cable de goma
Q	Placa de conexión
R	Bolsa de tomillería sólo para fresas
S	Bolsa de tomillería
T	Bolsa de herramientas

— Montaje

Si el montaje de esta motoazada no se efectúa correctamente, pueden producirse lesiones graves. Siga todas las instrucciones escrupulosamente.

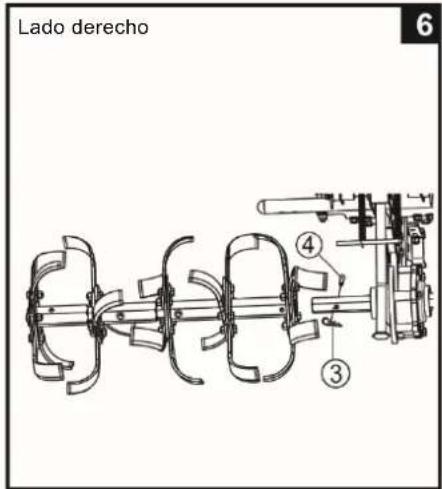

Montaje de las fresas de las cuchillas.

Las ilustraciones solo muestran el montaje de las fresas de las cuchillas del lado derecho. Asegúrese de que los bordes afilados miran hacia un lado tanto en las cuchillas del lado derecho como en las del izquierdo. Nota: Preste atención para distinguir el soporte secundario 1º y el soporte secundario 2º

Montaje de la articulación de conexión.

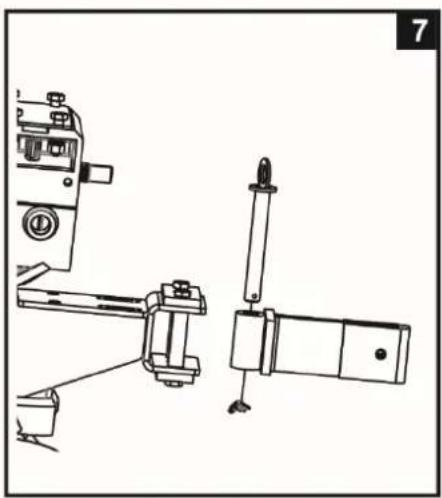

Montaje de la barra de arrastre.

Montaje de

11 Ajuste de la posición del manillar.

Montaje del control del embrague.

Gire hacia el lado correcto y apriete el perno.

Montaje de la cubierta inferior.

1. Coloque los cables,
2. Ponga en el soporte de goma correctamente,
3. Coloque la tapa y asegúrela con el perno.
   No apriete el perno inmediatamente después de la instalación. Instale los 4 pernos y tuercas primero y luego apriételos uno por uno.

Montaje de la cubierta de las cuchillas.

Montaje de la palanca de cambio.

Montaje de toma de fuerza para accesorios.

ADVERTENCIA: Después de montar la máquina por completo, apriete todos los pernos y los tornillos con moderación: no los apriete en exceso.

Nota: Encomiende las labores de desmontaje siempre a un taller Husqvarna.

— Descripción de los componentes

1- Motor
2- Cubierta de las cuchillas
3- Asa
4- Cubierta de extensión
5- Cuchillas

6- Barra de arrastre

7- Cubierta superior

8- Palanca de cambio

9- Parachoques

1- Control del embrague

11- Control del acelerador

12- Control de marcha atrás

13- Cubierta lateral

14- Cubierta inferior

— Placa de identificación

— Rueda de transporte

Cambie las cuchillas por las ruedas para el transporte.

ARRANQUE DE LA MÁQUINA

Agregue aceite de motor y compruebe el nivel

— Agregue aceite para la caja de cambios

— Agregue combustible Recomendamos USAR un octanaje superior a 90

— Abra la llave de combustible

— Ponga el estran- gulador en la posición A

- Control del acelerador

Ponga la palanca en:

Coloque el interruptor de encendido/apagado en la posición de Encendido

— Palanca de cambio Ponga la palanca en la marcha N.

Tire del asa de la cuerda de arranque

ADVERTENCIA: Cuando la máquina arranque, permanezca dentro de la zona de seguridad.

—Ponga el estrangulador en la posición B

USO

— Adelante

Es esencial soltar la palanca de embrague antes de utilizar la marcha atrás

Habilite una zona de seguridad con un radio de 20 m alrededor de la máquina

— Marcha atrás

Es esencial soltar la palanca de embrague antes de utilizar la marcha atrás

Habilite una zona de seguridad con un radio de 20 m alrededor de la máquina

El uso de la marcha atrás es peligroso.

Asegúrese de que no hay obstáculos detrás de usted y disminuya el régimen del motor antes de acoplar el embrague

Dirección de funcionamiento de la motoazada con accesorios y control de cambios

PARADA

Parada de los implementos

Suelte la palanca de embrague.

Desacelere

Coloque el acelerador en:

Cierre de la llave de combustible

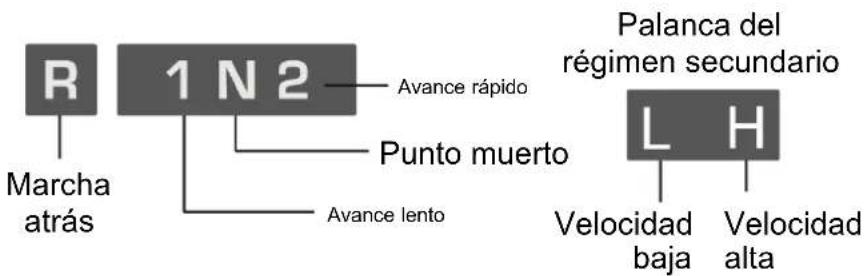

Ponga la palanca de cambios en •N•

Parada del motor

Coloque el interruptor de encendido/apagado en la posición de APAGADO

Antes de arrancar el motor, compruebe los siguientes puntos.

■ Los pernos o las tuercas no deben esta flojos ni rotos.

■ Limpieza del elemento de

filtro de aire

No utilice disolventes inflamables para limpiar el elemento de espuma del filtro de aire.

■ Comprobación del nivel d aceite lubricante

■ N debe haber fugas de combustible ni de lubricante.

— ■ Debe haber suficiente combustible

■ Amtenga la máquina limpia.

■ Protección medioambiental.

■ No hay vibraciones anormales ni ruido excesivo.

Después de las primeras 20 horas de cada mes

■ Cambie el lubricante. Aceite del motor y caja de cambios.

Cada 50 horas de cada 3 meses

■ Limpie el filtro de aire* (2 en la figura 4.6).

Cada 100 horas o cada 6 meses

■ Limpie el filtro de combustible.

■ Cambie el lubricante. Aceite del motor y caja de cambios.

■ Limpie la bujía.

■ Limpie el sombrerete de la bujía.

Cada 300 horas o una vez al año

■ Sustituya el filtro de aire *.

■ Compruebe el juego de la válvula * *.

■ Cambie la bujía.

■ Limpie el filtro de combustible * *.

■ Limpie la cámara de combustión * * .

■ Compruebe el circuito de combustible * * .

* Limple con más frecuencia si la máquina se utiliza en entornos polvorientos con partículas en suspensión.

* * No se trata de una operación esencial a menos que haya problemas de rendimiento (debe encomendarse a un taller Husqvama).

Para la siguiente maquinaria

Nombre de producto: Motoazadas de gasolina

Nombre comercial: N/P

Función: motoazadas (sin ruedas motrices)

Tipo: Gasolina

N° de modelo: TF545P

N° de serie:

Por la presente se confirma que cumple todas las disposiciones pertinentes de la

Directiva relativa a las máquinas (2006/42/CE)

y que cumple con las normas armonizadas indicadas a continuación:

EN 709: 1997 + A4: 2009

EN 709: 1997 + A4/AC: 2012

Por la presente se confirma que cumple todas las disposiciones pertinentes de la

Directiva sobre compatibilidad electromagnética (2014/30/UE)

y que cumple con las normas armonizadas indicadas a continuación:

EN ISO 14982: 2009

Responsable de esta declaración:

Nombre del fabricante : Husqvarna AB

Dirección del fabricante : SE-561 82 HUSKVARNA SUECIA

Persona responsable de compilar las fichas técnicas establecidas en la UE

Nombre, apellidos : Husqvarna AB

Dirección : SE-561 82 HUSKVARNA SUECIA

Persona responsable de esta declaración:

Nombre, apellidos : Claes Losdal

(Sello de la empresa y firma legal)

■ Gasolina suficiente

Instrucciones originales
