TF 545D - Fresadora HUSQVARNA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fresadora / Motocultor
Marca	Husqvarna
Modelo	TF 545D / TF545DE
Ancho de labranza	1350 mm
Profundidad de labranza	150–300 mm
Tipo de motor	WM186F (D) / WM186FE (DE), Diésel, 4 tiempos
Cilindrada	418 cm³
Potencia máxima	9 hp (6.6 kW) @ 3600 rpm
Tipo de combustible	Diésel (N.º 0 verano, N.º -10 invierno)
Capacidad del tanque de combustible	4.6 L
Capacidad de aceite del motor	1.65 L
Capacidad de aceite de la caja de cambios	2.0 L
Velocidades de transmisión	H, L, R, N, 2, 1
Sistema de arranque (TF545D)	Arranque por retroceso con palanca de descompresión
Sistema de arranque (TF545DE)	Arranque eléctrico (llave), batería 28 Ah, 12 V
Peso neto	164 kg (D) / 167 kg (DE)
Peso bruto	185 kg (D) / 188 kg (DE)
Dimensiones del embalaje (L×W×H)	1030 × 640 × 870 mm
Funciones principales	Labranza, zanjeo, hilerado, pulverización (con accesorios)
Características de seguridad	Parada de emergencia, control de embrague, seguridad en reversa, protectores
Intervalo de mantenimiento	Revisiones diarias; cambio de aceite cada 150 h/3 meses; filtro de aire cada 150 h; cambio de aceite de engranajes cada 500 h/6 meses
Piezas de repuesto	Utilice solo piezas originales Husqvarna; cuchillas vendidas en juegos

Preguntas frecuentes - TF 545D HUSQVARNA

¿Qué tipo de combustible utiliza la Husqvarna TF 545D?

La TF 545D utiliza combustible diésel. Para verano, use diésel N.º 0; para invierno, use diésel N.º -10.

¿Cómo arranco el motor en la TF545D (arranque por retroceso)?

Presione la palanca de descompresión hacia abajo y manténgala, tire lentamente de la manija de arranque hasta sentir resistencia, vuelva lentamente, repita tres veces, suelte la palanca de descompresión en el último tirón. Luego tire de la manija con fuerza y rapidez.

¿Cuál es el ancho y la profundidad de labranza de esta máquina?

El ancho de labranza es de 1350 mm y la profundidad de labranza es ajustable de 150 a 300 mm.

¿Con qué frecuencia debo cambiar el aceite del motor?

El aceite del motor debe cambiarse cada 150 horas de funcionamiento o cada 3 meses, lo que ocurra primero.

¿Qué precauciones de seguridad debo tomar al usar el motocultor?

Use siempre calzado resistente y pantalones largos, mantenga una distancia segura de las piezas giratorias, nunca trabaje a menos de 20 m de personas o animales, detenga el motor antes del mantenimiento y nunca lo use en pendientes superiores a 20°.

¿Cómo engrano la marcha atrás?

Primero, desembrague soltando la palanca del embrague. Luego mueva la palanca de cambios a la posición de reversa (R). Asegúrese de que no haya obstáculos detrás y reduzca las revoluciones del motor antes de volver a embragar.

¿Qué debo hacer si la máquina vibra de forma anormal?

Detenga el motor inmediatamente, deje que la máquina se enfríe, desconecte el cable de la bujía, inspeccione si hay daños u obstrucciones, y hágala reparar por un taller Husqvarna antes de volver a usarla.

¿Puedo usar accesorios que no sean los recomendados?

No, el uso de accesorios no recomendados puede hacer que la máquina sea peligrosa y anular la garantía. Utilice solo accesorios aprobados por Husqvarna.

¿Cómo transporto la TF 545D?

Detenga el motor, reemplace las cuchillas de las púas con la rueda de transporte, levante la barra de arrastre usando el manubrio, y luego empuje o tire de la máquina. Use una rampa adecuada al cargar en un remolque.

¿Cuál es el requisito de batería para el arranque eléctrico de la TF545DE?

La TF545DE requiere una batería de 28 Ah, 12 V. Conecte el cable negro al polo negativo y el cable rojo al polo positivo.

MANUAL DE USUARIO TF 545D HUSQVARNA

Operator's manual Manual do operador Manual de usuario

TF545D TF545DE

Arranque eléctrico

Use protetor auricular.

INFORMAÇÕES TÉCNICAS

Cable de conexión a la batería -TF545DE.

Conecte el cable negro al polo negativo (polo -) y el cable rojo al polo positivo (polo +) de la batería. El tipo de batería recomendado es 28AH, 12V.

Arranque eléctrico – TF545DE Presione la válvula de descompresión hacia abajo y luego suéltela; a continuación, gire la llave a la posición ON

Arranque retraible - TF545D

■ Limpe o filtro de óleo. (Fig. 4.6).

Husqvarna ^® Año prod.

N.° de serie
N.° de artículo
Modelo
Anchura de trabajo
Profundidad de trabajo
Cambio de marchas
Cilindrada del motor
Calidad del aceite del motor
Capacidad de aceite del motor
Calidad del aceite de la caja de engranajes
Capacidad de aceite de la caja de engranajes
Potencia nominal
Peso neto
Combustible (octanos/cetanos)

PRECAUCIONES DE SEGURIDAD

Se debe prestar especial atención a las secciones señaladas de la manera siguiente:

PELIGRO: Indica que la probabilidad de sufrir daños graves o incluso mortales en caso de no seguir la instrucción es muy alta.

ADVERTENCIA: Indica que existe el riesgo de sufrir lesiones o causar daños materiales en caso de no seguir las instrucciones.

NOTA: Indica información de utilidad.

Este símbolo le recuerda que debe tener cuidado con ciertas operaciones.

Si tiene problemas o preguntas sobre la motoazada, póngase en contacto con su proveedor Husqvarna.

PELIGRO: La máquina se ha diseñado para que su uso sea fiable y seguro si se siguen las instrucciones. Antes de utilizar la máquina, asegúrese de haber entendido el contenido de este manual. De lo contrario, podría sufrir lesiones y el equipo podría resultar dañado.

Formación/Información

Familiarícese con el uso correcto y con los controles antes de utilizar la máquina. Aprenda a detener el motor rápidamente.

La máquina debe utilizarse siempre según las recomendaciones del manual de usuario.

Recuerde que el usuario es responsable de los accidentes o acciones peligrosas en los que se vean afectadas otras personas o sus pertenencias. Es su responsabilidad evaluar los riesgos potenciales del terreno en el que se va a trabajar así como adoptar las medidas de precaución necesarias para garantizar la seguridad, en particular en pendientes y en terrenos irregulares, resbaladizos o inestables.

Nunca permita utilizar la máquina a niños o personas que no estén familiarizados con estas instrucciones. Pueden existir leyes locales que establezcan una edad mínima para los usuarios.

Nunca trabaje si hay animales o personas, especialmente niños, a menos de 20 metros de la máquina; el operador debe tener en todo momento el control de la máquina.

No utilice la máquina si ha estado tomando medicamentos u otras sustancias que puedan mermar su capacidad de reacción o que puedan producir sueño.

Preste especial atención sobre terrenos duros, ya que la máquina suele ser mucho menos estable que sobre terrenos cultivados.

Cuando trabaje, utilice siempre calzado antideslizante y resistente, y pantalones largos ceñidos. No utilice la máquina descalzo o con sandalias. Se recomienda el uso de protectores auriculares.

Utilice la máquina según su uso previsto: labrar la tierra.

Preparación

Inspeccione detenidamente la zona en la que se va a utilizar la máquina y retire todos los objetos que puedan salir despedidos por la acción de esta (piedras, alambre, cristal, objetos de metal, etc.).

Antes de usarla, revise siempre la máquina para asegurarse de que los implementos no están desgastados ni dañados, sustituya las piezas que estén desgastadas o dañadas.

Los cables eléctricos utilizados para detener el motor deben conservarse en buen estado para poder parar el motor cuando sea necesario.

Asegúrese de que no haya fugas de combustible o aceite.

No utilice la máquina sin las cubiertas o protecciones y asegúrese de que todas las uniones estén bien apretadas.

Uso

Nadie debe trasladarse sobre la máquina.

Tenga cuidado al arrancar el motor, siga las instrucciones del fabricante y mantenga los pies alejados de las cuchillas.

Detenga el motor cuando no utilice la máquina.

Cuando use la máquina, camine y no corra.

Tenga mucho cuidado al tirar de la máquina hacia usted o al invertir la dirección de rotación (si lo prefiere).

Guarde una distancia de seguridad con respecto a las cuchillas giratorias; esta distancia viene determinada por la longitud de la columna de dirección.

No coloque las manos ni los pies cerca o debajo de las piezas giratorias.

El motor y el sistema de escape pueden calentarse mucho durante el funcionamiento. Riesgo de lesiones por quemaduras si se tocan.

Ante lo siguiente:

• Vibración anómala.
• Bloqueo.
• Problemas para engranar o desengranar el embrague.
• Colisión con un objeto extraño.
• Deterioro del cable de parada del motor.

Pare el motor inmediatamente (si el cable de parada del motor está roto, utilice el control del mecanismo de arranque tal como se describe en el apartado "Arranque del motor" para detener el motor), deje que la máquina se enfríe, desconecte el cable de la bujía, revise la máquina y llévela a un taller Husqvarna para efectuar las reparaciones oportunas antes de volver a utilizarla.

Cuando use la máquina, hágalo solo de día o con buena iluminación artificial.

No utilice la máquina en pendientes de más de 20°.

En pendientes, trabaje siempre de lado, no suba ni baje por ellas.

Apoye bien los pies en pendientes y cambie de dirección con mucho cuidado.

El uso de accesorios distintos a los recomendados aumenta el nivel de peligrosidad de la máquina y puede causar daños en la unidad que no estarán cubiertos por la garantía.

Mantenimiento y almacenamiento

Pare el motor antes de limpiar, revisar, ajustar o realizar tareas de mantenimiento en la máquina, o de cambiar los implementos.

Detenga el motor y utilice guantes gruesos al cambiar los implementos.

Para garantizar la seguridad durante el uso de la máquina, todos los pernos y las tuercas deben estar bien apretados.

Para reducir el riesgo de incendio, mantenga el motor, el silenciador y el depósito de combustible sin restos de vegetación, aceite residual o cualquier otro tipo de material inflamable.

Si el silenciador del escape está defectuoso, acuda a un taller Husqvarna para sustituirlo.

No repare los componentes, sustitúyalos por repuestos originales.

Sustituya cada cuchilla en su conjunto para mantenerlas equilibradas.

Por su propia seguridad, no modifique las características de su máquina. No cambie los ajustes de régimen del motor ni lo revolución en exceso. Llevar a cabo las tareas de mantenimiento periódico es fundamental para garantizar la seguridad y mantener el nivel de rendimiento.

Deje que el motor se enfríe antes de guardar la máquina.

Peligro: El combustible diésel es altamente inflamable.

Guarde siempre el combustible en envases especialmente diseñados para ello. Llene siempre el depósito al aire libre y no fume mientras lo haga.

No desenrosque el tapón de combustible ni llene el depósito con el motor en marcha o aún caliente.

Si se vierte combustible en el suelo, no arranque el motor; lleve la máquina a otro lugar y evite la cercanía de llamas abiertas.

Guarde la máquina en un lugar seco. Nunca guarde la máquina en un lugar en el que la máquina pueda entrar en contacto con una llama, una chispa o una fuente de calor intenso.

Vuelva a tapar debidamente el depósito de combustible y el bidón de gasoil.

Con el fin de evitar derrames, reduzca al mínimo la cantidad de combustible presente en el depósito.

No ponga en marcha el motor en un recinto cerrado para evitar que el monóxido de carbono se acumule.

El monóxido de carbono puede resultar letal. El lugar debe estar bien ventilado.

Desplazamiento, manipulación y transporte

A menos que utilice la máquina para labrar, cualquier otra operación debe realizarse con el motor parado.

Excepto cuando la máquina se esté utilizando para labrar, deberá desplazarse con ayuda de la rueda de transporte tal como se describe en el capítulo "Desplazamiento".

Manipulación: no trate de levantar la máquina. El peso de la máquina figura en la placa de identificación al final de este manual. A la hora de manipular la máquina, utilice un método que se ajuste al peso de la máquina y a la situación para garantizar la seguridad.

Para cargar o descargar la máquina de un remolque, utilice una rampa adecuada. Amarre bien la máquina para garantizar la seguridad durante el transporte.

DEFINICIÓN DE LOS PICTOGRAMAS

Advertencia
Peligro
Guarde las distancias de seguridad.
Herramientas giratorias
Consulte el manual de usuario y retire la bujía antes de realizar cualquier intervención.
Lea el manual de instrucciones

Advertencia

Advertencia

Advertencia

Advertencia

Control del acelerador

Rápido

Arranque eléctrico

Utilice protectores auriculares.

INFORMACIÓN TÉCNICA

	TF545D	TF545DE
Anchura de trabajo, mm	1350	1350
Profundidad de trabajo, mm	150 - 300	150 - 300
Motor	WM186F	WM186FE
Carburante	Combustible diésel	Combustible diésel
Capacidad del depósito de combustible, litros	4,6	4,6
Capacidad del depósito de aceite, litros	1,65	1,65
Cilindrada, cm 3	418	418
Potencia máxima, CV (kW) a rpm	9 (6,6) a 3600	9 (6,6) @3600
Marchas	H, L, R, N, 2, 1	H, L, R, N, 2, 1
Capacidad de aceite de la caja de cambios, litros	2,00	2,00
Peso bruto, kg	185	188
Peso neto, kg	164	167
Tamaño del embalaje, mm	1030x640x870	1030x640x870

IMPORTANTE: Cuando la vida útil de este producto haya terminado y ya no se utilice, debe devolverse al distribuidor o a unas instalaciones de reciclaje adecuadas.

IMPORTANTE: Nos reservamos el derecho a modificar las especificaciones y diseños sin previo aviso para implementar mejoras. Tenga en cuenta que no se pueden realizar reclamaciones legales válidas en base a la información de este manual. Utilice solo piezas originales para las reparaciones. La garantía no es válida si no se utilizan piezas originales.

DESEMBALAJE/MONTAJE

Nota: El fabricante aplica una estrategia de mejora constante de sus productos; debido a ello, establece que este manual no tiene carácter contractual y se reserva el derecho a modificar las especificaciones de sus máquinas sin previo aviso.

— Desembalaje

ADVERTENCIA:

Preste atención para no cortar los cables ni arañar la pintura de la máquina al cortar los bordes de la caja.

Ref.	Contenido de la caja
A	Piezas del motor
B	Soporte secundario 1°
C	Parte principal del soporte
D	Cubierta inferior
E	Barra de arrastre
F	Cubierta de las cuchillas
G	Soporte del. para la cubierta de las cuchillas
H	Palanca de cambio
I	Cuchillas
J	Rueda
K	Articulación de conexión
L	Cubierta de extensión
M	Cubierta lateral
N	Palanca de bloqueo
O	Soporte tras. de la cubierta de las cuchillas.
P	Soporte del cable de goma
Q	Soporte secundario 1°
R	Placa de conexión
S	Bolsa de tornillería sólo para fresas
T	Bolsa de tornillería
W	Bolsa de herramientas
U	Cubierta de la batería – TF545DE

— Montaje

ADVERTENCIA:

Si el montaje de esta motoazada no se efectúa correctamente, pueden producirse lesiones graves. Siga todas las instrucciones escrupulosamente.

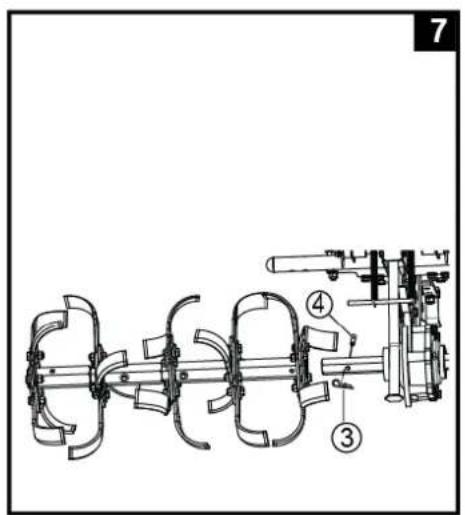

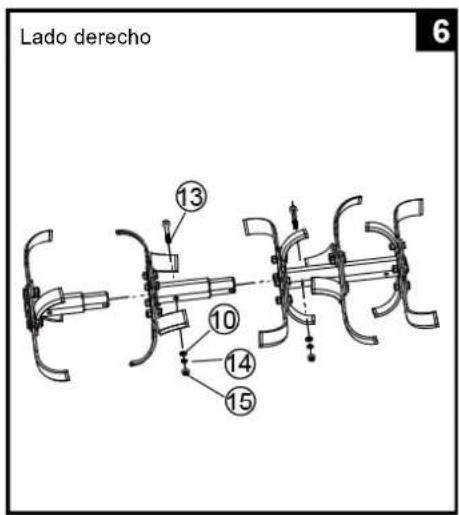

Montaje de las fresas de las cuchillas.

Las ilustraciones solo muestran el montaje de las fresas de las cuchillas del lado derecho. Asegúrese de que los bordes afilados miran hacia un lado tanto en las cuchillas del lado derecho como en las del izquierdo. Nota: Preste atención para distinguir el soporte secundario 1° y el soporte secundario 2°

Montaje de la articulación de conexión.

Montaje de la barra de arrastre.

Montaje del manillar.

12 Ajuste de la posición del manillar.

Montaje del control del embrague.

Gire hacia el lado correcto y apriete el perno.

Montaje de la cubierta inferior.

1. Coloque los cables,
2. Ponga en el soporte de goma correctamente,
3. Coloque la tapa y asegúrela con el perno.

Montaje de la cubierta de las cuchillas.

No apriete el perno inmediatamente después de la instalación. Instale los 4 pernos y tuercas primero y luego apriételos uno por uno.

ntaje de la palanca de nbio.

Montaje de toma de fuerza para accesorios.

Después de montar la máquina por completo, apriete todos los pernos y los tornillos con moderación: no los apriete en exceso.

Nota: Encomiende las labores de desmontaje siempre a un taller Husqvarna.

— Descripción de los componentes

1 - Motor
2 - Cubierta de las cuchillas
3 - Asa
4 - Cubierta de extensión
5 - Cuchillas
6 - Barra de arrastre
7 - Cubierta superior
8 - Palanca de cambio
9 - Parachoques
1 - Control del embrague
11 -Control del acelerador
12 -Control de marcha atrás
13 - Cubierta lateral
14 - Cubierta inferior
15 -Batería - TF545DE

— Placa de identificación

— Rueda de transporte

Cambie las cuchillas por las ruedas para el transporte.

ARRANQUE DE LA MÁQUINA

Agregue aceite de motor y compruebe el nivel

—Agregue aceite para la caja de cambios

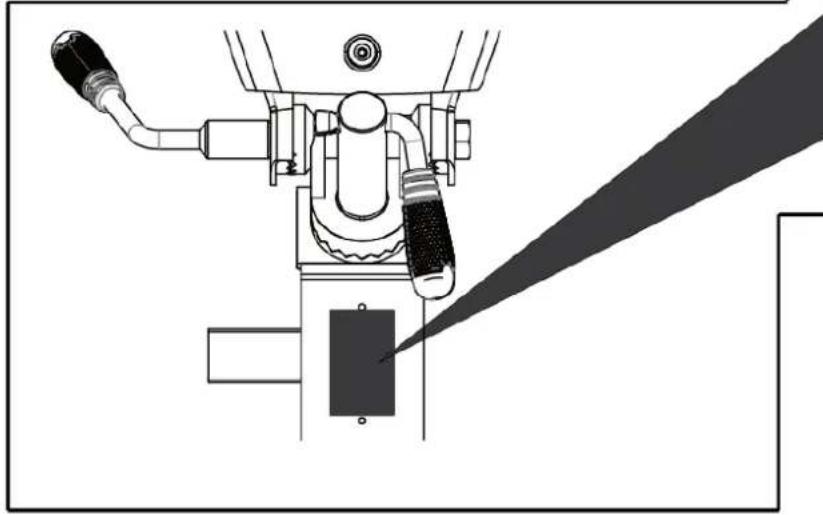

— Agregue combustible

Recomendamos que UTILICE diésel n.° 0 para el verano y diésel n.° -10 para el inviemo.

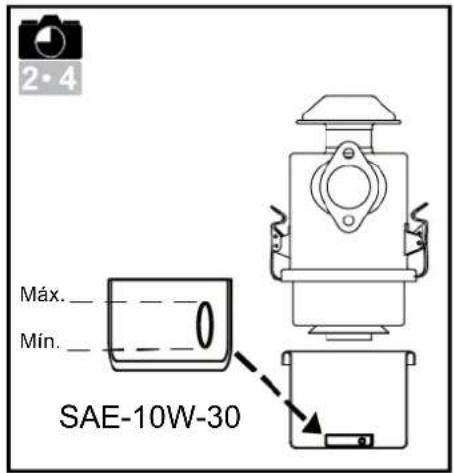

-Agregue aceite al filtro de aire

Agregue aceite hasta el nivel de aceite

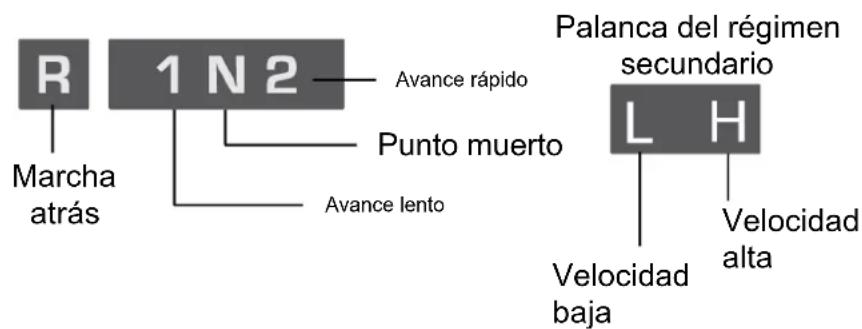

— Palanca de cambio

Ponga la palanca en la marcha N.

— Control del acelerador

Ponga la palanca en:

— Abra el tapón de combustible

— Arranque el motor

Arranque eléctrico - TF545DE

1. Baje la palanca de descompresión hacia abajo y sujétela con la mano.
2. Tire de la empuñadura de arranque lentamente hasta que sienta resistencia y, a continuación, vuelva a colocarla lentamente. Hágalo tres veces y en la última suelte la palanca de descompresión.
3. Luego, baje la palanca de descompresión y suéltela
4. Tire de la empuñadura de forma rápida y fuerte hasta que salga completamente. Utilice las dos manos si es necesario.

ADVERTENCIA:

Cuando la máquina arranque, permanezca dentro de la zona de seguridad.

USO

3·1

— Adelante

Es esencial soltar la palanca de embrague antes de utilizar la marcha atrás

Habilite una zona de seguridad con un radio de 20 m alrededor de la máquina

3·2

— Marcha atrás

Es esencial soltar la palanca de embrague antes de utilizar la marcha atrás

Habilite una zona de seguridad con un radio de 20 m alrededor de la máquina

El uso de la marcha atrás es peligroso.

Asegúrese de que no hay obstáculos detrás de usted y disminuya el régimen del motor antes de acoplar el embrague

3·3

Dirección de funcionamiento de la motoazada con accesorios y control de cambios

PARADA

4·1

Parada de los implementos

Suelte la palanca de embrague.

4·3

Desacelere y pare el motor

Coloque el acelerador en:

Cierre de la llave de combustible

4·2

Ponga la palanca de cambios en •N•

Transporte y desplazamiento

Pare el motor.

A) Cambie la rueda de transporte para las cuchillas.

B) Levante la barra de arrastre del suelo con la ayuda del manillar y, a continuación, avance hacia delante.

Antes de arrancar el motor, compruebe los siguientes puntos.

■ Los pernos o las tuercas no deben estar flojos ni rotos.

4·6

■Limpieza del elemento del filtro de aire

No utilice disolventes inflamables para limpiar el elemento de espuma del filtro de aire.

2•

2·2

2·4

Comprobación del nivel de aceite lubricante

■ No debe haber fugas de combustible ni de lubricante.

2·3

■ Suficiente combustible diésel

■ Mantenga la máquina limpia.
■ Protección medioambiental.
■ No hay vibraciones anormales ni ruido excesivo.

Después de las primeras 20 horas de cada mes

■ Cambie el lubricante. Aceite del motor y caja de cambios.
■ Limpie el filtro de aceite. (Fig. 4.6)

Cada 150 horas de cada 3 meses

■ Limpie el filtro de aire* (2 en la figura 4.5).
■ Cambie el aceite lubricante del motor y de la caja de cambios.
■ Limpie el filtro de aceite. (Fig. 4.6).
■ Limpie el filtro de combustible.

Cada 500 horas o cada 6 meses

■ Limpie el filtro de aceite. (Fig. 4.6).
■ Limpie el filtro de combustible.
■ Limpie el elemento del filtro de aire. (Fig. 4.5).

Cada 1000 horas o una vez al año

■ Limpie el filtro de aceite. (Fig. 4.6).
■ Limpie el filtro de combustible.
■ Cambie el elemento del filtro de aire. * (Fig. 4.5).
■ Cambiar los engranajes y cojinetes * *.

* Limpie con más frecuencia si la máquina se utiliza en entornos polvorientos con partículas en suspensión.
* * No se trata de una operación esencial a menos que haya problemas de rendimiento (debe encomendarse a un taller Husqvarna).

www.husqvarna.com

Instrucciones originales

1158791-38, rev. 2

2018-12-10
