MANUAL DE UTILIZADOR NT4451 BTICINO

1 Introdução e funções de base 136

1.1 Informações gerais 138

1.1.1 O frontal 138
1.1.2 O ecră 139
1.1.3 A simbologia 139

1.2 O seu Cronotermostato: use-o logo! 140

1.2.1 Primeira activação 140
1.2.2 As teclas de navegação 140
1.2.3 Visualizar o modo de funcionamento 140
1.2.4 Deslocar os modos 141
1.2.5 Modificar o modo Semanal 141
1.2.6 Modificar o modo Manual 141
1.2.7 Modificar o modo Férias 141
1.2.8 Modificar o modo Temporização 142
1.2.9 Modificar o modo Antigelo 142
1.2.10 Modificar o modo Off 142
1.2.11 Substituição das pilhas 142

2 Personalizações 144

2.1 Menu das Configurações 144

2.1.1 Configurar o funcionamento Verão/Inverno 144
2.1.2 Configurar os níveis das Temperaturas 144

2.1.3 Configurar a Data e a Hora 144
2.1.4 Configurar a Hora Standard 144
2.1.5 Configurar a unidade de medida da temperatura 145
2.1.6 Activar/desactivar o Controlo remoto 145
2.1.7 Regular o Contraste do ecrã 145
2.1.8 Seleccionar o Screen Saver 145
2.1.9 Seleccionar a Língua 145
2.1.10 Seleccionar a Regulação da temperatura 146
2.1.11 Ajuste da sonda térmica 146
2.1.12 Seleccionar a função da Sonda Externa 147
2.1.13 Visualizar/ restabelecer as Horas de ligação 147
2.1.14 Restabelecer do Cronotermostato 147

3 Programação 148

3.1 Menu programação 150

3.1.1 Mudar o nome de um Programa Semanal 150
3.1.2 Modificar um programa Semanal 150
3.1.3 Copiar um programa Semanal 155
3.1.4 Visualizar um programa Semanal 155
3.1.5 Eliminar um programa Semanal 155

1.1 Informações gerais 138
1.2 O seu Cronotermostato: use-o logo! 140

1.1 Informações gerais

O Cronotermostato 4451 é um dispositivo para encaixar que pode ser utilizado em instalações de aquecimento e de condicionamento, permite por intermédio de várias possibilidades de programação efectuar a regulação da temperatura para cada hora do dia e, de maneira diferenciada, para todos os dias da semana.

É possível escolher a utilização de um programa standard (já memorizado mas que pode ser modificado com base nas exigências do utilizador) ou criar um programa novo mediante um método simples de programação. Um amplo ecrã iluminado por trás permite visualizar a qualquer momento o programa configurado, o estado da instalação e a temperatura da divisão.

O Cronotermostato possui uma base para as conexões eléctricas com a instalação e possui também um frontal extraível, para permitir que o utilizador efectue mais confortavelmente as operações de programação e substituição das pilhas.

1 - Ecrã gráfico: visualiza as mensagens que guiam as operações de programação e o estado da instalação
2 - Teclas de seleção: ao mesmo tempo que se visualiza a página principal, permitem fazer clique entre os modos de funcionamento; dentro do menu, quando houver, a seleção das funções
3 - Tecla OK: entra no menu principal, confirma a seleção visualizada ou os dados inseridos
4 - Sensor: mede a temperatura da divisão
5 - Tecla C: elimina a seleção e retorna à página anterior, se for mantida carregada voltará para a página inicial
6 - Tecla de deslocamento: ao mesmo tempo que se visualiza a página principal, permitem modificar a temperatura configurada; dentro do menu de deslocamento a lista dos itens existentes

Durante o funcionamento normal o ecrã gráfico apresenta as seguintes informações de base:

1.1.3 A simbologia

Em função do modo de funcionamento seleccionado o ecrã é caracterizado pela seguinte simbologia:

O trecho correspondente à hora actual (por exemplo às 11:26 pisca o quadrado correspondente à hora das 11:00 às 12:00) fica a piscar no gráfico.

Semanal

Ícone (mão) do modo Manual.

Férias

Ícone do modo Antigelo ou Protecção térmica, hora e data do fim do programa das Férias.

12/01/06

Temporização

Ícone da modalidade Manual e número de horas e minutos para o término do programa Temporização

Antigelo

ou Protecção térmica (Verão)

OFF

Ícone do modo OFF.

Se estiver conectada uma sonda externa com o Cronotermostato e a função configurada for "Temp. exterior", será visualizado no mostrador o ícone relativo. A cada dois segundos alterna-se (na mesma posição) a visualização da temperatura externa com aquela da divisão (veja a Seção 2.1.12).

Sonda externa

Ícone de sinalização da temperatura externa

Se a pilha estiver descarregada se visualizará no ecrã o relativo ícone de sinalização (em qualquer modo também com o screen saver activado). Se lampejar o dispositivo não está a funcionar e as pilhas devem ser trocadas.

Pilha

Ícone de sinalização de pilha descarregada.

1.2 O seu Cronotermostato: use-o logo!

1.2.1 Primeira activação

Para que o seu Cronotermostato fique operativo:

• Seleccione a Línqua de funcionamento.
  • Programe a Data/a Hora.
• O Cronotermostato se configura automaticamente em funcionamento Inverno e modo Semanal PROGRAMA 1.

A seleção que está activada actualmente fica evidenciada no ecrã. (configuração de fábrica Italiano)

• Pode deslocar a lista e seleccionar a língua com as teclas ▲▼
• Pressione a tecla OK para confirmar.
  Confirmando, o CRONOTERMOSTATO passa automaticamente para o menu de configuração da DATA e da HORA.
• Programe a hora e a data com as teclas: ▲▼ aumenta/diminui o algarismo seleccionado, ◀▶ desloca os algarismos da hora e da data.
• Pressione a tecla OK para confirmar.
• Para sair do menu e voltar para a página principal mantenha pressionada a tecla C

O Cronotermostato assume automaticamente a seguinte configuração:

- funcionamento Inverno

- modo Semanal - PROGRAMA 1

Para configurar o funcionamento Verão

• Pressione a tecla OK para aceder ao menu
• Seleccione Configurações com a tecla▼
• Pressione a tecla OK para confirmar.

Complete a configuração seguindo o método que está descrito na veja a Seção 2.1.

Hora standard: mantendo a configuração predefinida "Manual" deve ser actualizada manualmente, para configurar o modo de actualização "Automática" veja o parágrafo "Configurar a Hora standard" (Veja a Seção 2.1.4).

1.2.2 As teclas de navegação

Quando fica visualizada a página principal no ecrã é possível por intermédio das teclas de navegação realizar as seguintes operações:

Tecla C elimina e volta para o modo anterior

Teclas ▲▼ em função do modo configurado:

Semanal – Manual – Temporização: aumento/diminuição da temperatura actual;

Férias – Antigelo – OFF: nenhum efeito

Teclas ◀▶ movimentam-se entre os modos de funcionamento.

1.2.3 Visualizar o modo de funcionamento

Quando se estiver a visualizar o Screen saver (ou estiver desligado) no ecrã do Cronotermostato, se qualquer tecla for pressionada será visualizado o modo de funcionamento configurado.

Quando se estiver a visualizar o Screen saver (ou estiver desligado) no ecrã do Cronotermostato, se qualquer tecla for pressionada será visualizado o modo de funcionamento configurado.

- Utilize as teclas ◀ para visualizar os outros modos: Semanal – Manual – Temporização - Antigelo e OFF.

Lampeja o nome da modalidade seleccionada para indicar o estado da modificação (premindo a tecla OK), depois que tiverem transcorrido 10 segundos de inactividade da última pressão de uma tecla, a operação será anulada e será visualizada a página principal com a modalidade actual.

Para configurar o modo de funcionamento visualizado:

- Confirme com a tecla OK

O Cronotermostato agora funciona segundo o novo modo.

São possíveis as funções de modificação descritas a seguir em função do modo seleccionado.

1.2.5 Modificar o modo Semanal

- Utilize as teclas ◀▶ para seleccionar o modo "Semanal".

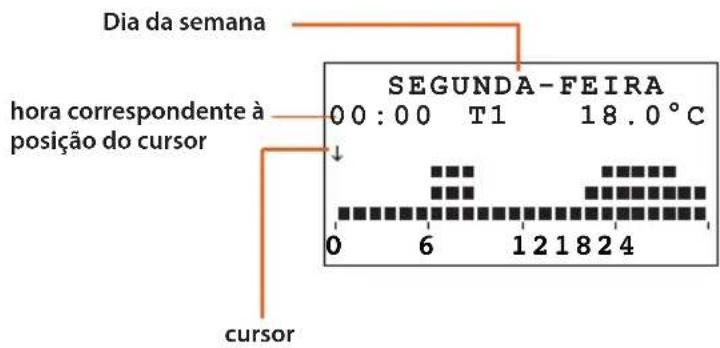

O número do programa activado lampeja assim como o quadrado correspondente à hora.

- Utilize as teclas ▲▼ para deslocar os três programas e visualizar o perfil diário.

Depois de ter seleccionado o programa desejado, e o número do programa tiver terminado de piscar é possível modificar o nível da temperatura actual.

- Utilize as teclas ▲▼ para seleccionar o nível da temperatura desejada.

O perfil visualizado, iniciando do quadrado lampejante se modifica com o novo nível de temperatura, até mudar para o nível sucessivo.

- Confirme com a tecla OK

1.2.6 Modificar o modo Manual

• Utilize as teclas ◀▶ para seleccionar o modo "Manual".
• Utilize as teclas ▲▼ para aumentar ou diminuir o valor da temperatura programada.
• Confirme com a tecla OK ou então

com a tecla C anule e volte para o modo anterior..

O Cronotermostato agora funciona segundo o novo modo configurado

1.2.7 Modificar o modo Férias

• Utilize as teclas ◀▶ para seleccionar o modo "Férias".
• Confirme com a teclaOK

Confirmando ficará visualizado o menu de Configuração do modo Férias.

- Utilize as teclas ◀► e ▲▼ para programar a hora e a data: ▲▼ aumenta/diminui o algarismo seleccionado ◀► desloca os algarismos da hora e da data

• Confirme com a tecla OK
• Seleccione o programa a ser restabelecido ao término do período de Férias com as teclas ▲▼.
• Confirme com a tecla OK

O ícone do modo antigelo ou Protecção térmica e a hora e a data de fim do programa Férias ficam visualizados no ecrã.

O Cronotermostato agora funciona segundo o novo modo configurado.

1.2.8 Modificar o modo Temporização

• Utilize as teclas ◀▶ para seleccionar o modo "Temporização".
• Utilize as teclas ▲▼ para aumentar ou diminuir o valor da temperatura programada.
• Confirme com a tecla OK

Confirmando ficará visualizado o menu de Configuração do Modo Temporização.

- Utilize as teclas ◀► e ▲▼ para configurar temperatura e horas/minutos

Será visualizado no mostrador o ícone da modalidade Manual e o tempo de término do programa Temporização.

O Cronotermostato agora funciona segundo o novo modo configurado.

1.2.9 Modificar o modo Antigelo

- Utilize as teclas ◀▶ para seleccionar o modo "Antigelo".

- Confirme com a tecla OK

O ícone do modo antigelo para o funcionamento de Inverno, ou então o ícone do modo Protecção térmica para o funcionamento de Verão fica visualizado no ecrã.

O Cronotermostato agora funciona segundo o novo modo configurado.

1.2.10 Modificar o modo Off

- Utilize as teclas ◀▶ para seleccionar o modo "Off"

- Confirme com a tecla OK

O ícone do modo Off fica visualizado no ecrã.

O Cronotermostato agora funciona segundo o novo modo configurado.

1.2.11 Substituição das pilhas

Quando se visualizar o seguinte símbolo no ecrã, será necessário substituir as pilhas. Se lampejar o dispositivo não está a funcionar e as pilhas devem ser trocadas.

A sinalização de pilha descarregada aparecerá por cerca de um mês antes que se esgotem completamente.

Durante a substituição das pilhas os dados inseridos permanecem na memória.

Aconselha-se, depois de ter substituído as pilhas, verificar a Data e a Hora do Cronotermostato.

Introdução das pilhas

• Extrair o Cronotermostato da sua base
• Inserir as 2 pilhas alcalinas de 1,5V de tipo LR6/AA de longa duração (recomendadas para aplicações fotográficas) respeitando as polaridades indicadas no desenho.

A duração média das pilhas não é inferior a 1 ano. A duração depende do tipo de pilhas, do screen saver seleccionado (Veja a Seção 2.1.8) e do tempo de acendimento do mostrador (cerca de 5 segundos a cada pressão de uma tecla).

2.1 Menu das Configurações 144

2.1 Menu das Configurações

O menu das configurações permite-lhe personalizar alguns parâmetros ou modos de funcionamento do Cronotermostato.

2.1.1 Configurar o funcionamento Verão/Inverno

Configure o funcionamento da instalação (predefinido Inverno): Verão = arrefecimento, Inverno = aquecimento

• Seleccione o item "Verão/Inverno" com as teclas ▲▼
• Pressione a tecla OK para confirmar.
  Ficará visualizada no ecrã a página com a indicação do modo de funcionamento que está a ser usado.
• Pressione a tecla OK para mudar o modo de funcionamento.
• Pressione a tecla C para sair do menu e voltar para a página anterior.
  Depois de ter sido comutada a instalação se configurará no modo Antigelo (para Inverno) ou Protecção térmica (para Verão).

2.1.2 Configurar os níveis das Temperaturas

Pode configurar o nível da temperatura Antigelo ou Protecção térmica T* e os níveis de temperatura T1, T2 e T3 utilizados nos programas semanais.

Os valores predefinidos são:

Inverno T*=7°C, T1=18°C, T2=20°C, T3=22°C Verão T*=35°C, T1=20°C, T2=23°C, T3=25°C

- Seleccione o item "Temperaturas" com as teclas ▲▼

• Pressione a tecla OK para confirmar.
• Seleccione o nível da temperatura com as teclas ◀
• Programe o valor da temperatura desejado com as teclas ▲▼
• Pressione a tecla OK para confirmar e voltar para a página anterior ou então a tecla C para sair do menu e voltar para a página anterior eliminando a modificação.

2.1.3 Configurar a Data e a Hora

Para que a sua instalação funcione correctamente é importante que a data e a hora programadas estejam certas.

• Seleccione o item "Data e Hora" com as teclas ▲▼
• Pressione a tecla OK para confirmar.
• Programe a hora e a data com as teclas:

▲ ▼ aumenta/diminui o algarismo seleccionado, ◀ ▶ desloca os algarismos da hora e da data;

- Pressione a tecla OK para confirmar e voltar para a página anterior ou então a tecla C para sair do menu e voltar para a página anterior eliminando a modificação.

2.1.4 Configurar a Hora Standard

Para que a sua instalação funcione correctamente é importante que a data e a hora programadas estejam certas.

• Seleccione o item "Hora Standard" com as teclas ▲▼
• Pressione a tecla OK para confirmar.

A página com a indicação do estado ficará visualizada no ecrã.

• Pressione a tecla OK para comutar o modo de funcionamento.
• Pressione a tecla OK para sair do menu e voltar para a página anterior.

• Com as teclas ▲▼ seleccione o item "Graus"
• Pressione a tecla OK para confirmar.

A página com a indicação da unidade de medida programada ficará visualizada no ecrã.

• Pressione a tecla OK para mudar a unidade de medida.
• Pressione a tecla C para sair do menu e voltar para a página anterior.

2.1.6 Activar/desactivar o Controlo remoto

Active/Desactive o controlo remoto por meio de um actuador telefónico do Cronotermostato (predefinido Activado).

O controlo remoto será gerido desta maneira:

Fechado = activação do modo antigelo

Aberto = último programa semanal configurado

• Seleccione o item "Controlo Remoto" com as teclas ▲▼
• Pressione a tecla OK para confirmar.
  O estado programado ficará visualizado no ecrã.
• Pressione a tecla OK para mudar o estado.
• Pressione a tecla C para sair do menu e voltar para a página anterior.

2.1.7 Regular o Contraste do ecrã

Regule o contraste do ecrã gráfico.

• Seleccione o item "Contraste" com as teclas ▲▼
• Pressione a tecla OK para confirmar.
• Pressione a tecla OK para confirmar e voltar para a página anterior ou então a tecla C para sair do menu e voltar para a página anterior eliminando a modificação.

2.1.8 Seleccionar o Screen Saver

Seleccione o que visualizar no ecrã do Cronotermostato em condições de pausa (predefinido Temp/data/hora).

Pode seleccionar:

1: Só Temp. - temperatura medida
2: Temp./data/hora - temperatura medida e data/hora
3: Principal - página principal completa
4: Desligado - ecrã completamente apagado
- Seleccione o item "Screen Saver" com as teclas ▲▼
- Pressione a tecla OK para confirmar
a selecção actualmente configurada Ficará evidenciada no ecrã.
- Seleccione o item "Screen Saver" com as teclas ▲▼
- Pressione a tecla OK para confirmar e voltar para a página anterior ou então a tecla C para sair do menu e voltar para a página anterior eliminando a modificação.

Advertência:

A autonomia máxima das pilhas é garantida com o ecrã Desligado.

2.1.9 Seleccionar a Língua

Seleccione a língua para o menu (predefinida Italiano).

• Seleccione o item "Língua" com as teclas ▲▼
• Pressione a tecla OK para confirmar
  A selecção actualmente configurada ficará evidenciada no ecrã.
• Pressione a tecla OK para confirmar e voltar para a página anterior ou então a tecla C para sair do menu e voltar para a página anterior eliminando a modificação.

2.1.10 Seleccionar a Regulação da temperatura

Esta configuração permite-lhe escolher a tipologia de regulação da temperatura em função do tipo de instalação.

1: Standard predefinido (escolha aconselhada)

2: Proporc. 5min instalações de inércia baixa (fan-coll)

3: Proporc. 10min instalações de inércia média (radiadores de alumínio)

4: Proporc. 20min instalações de inércia alta (radiadores de ferro fundido)

- Seleccione o item "Regulação" com as teclas ▲▼

- Pressione a tecla OK para confirmar

A selecção actualmente configurada ficará evidenciada no ecrã.

- Seleccione a regulação desejada com as teclas ▲▼

- Pressione a tecla OK para confirmar e voltar para a página anterior ou então a tecla C para sair do menu e voltar para a página anterior eliminando a modificação.

2.1.11 Ajuste da sonda térmica

Esta configuração permite-lhe ajustar a medida quer da sonda interna quer da sonda externa.

• Seleccione o item "Ajuste" com as teclas ▲▼
• Pressione a tecla OK para confirmar.

Se a sonda externa estiver configurada como sonda de piso ou para temperatura externa, será proposta a selecção da sonda.

• Seleccione a sonda com as teclas ▲▼
• Pressione a tecla OK para confirmar.

Se a sonda externa não estiver activada, ficará visualizado directamente o menu de ajuste da sonda interna.

Se a sonda externa estiver configurada como medida da temperatura da divisão, ficará visualizado directamente o menu de ajuste da sonda externa (sonda interna inactiva).

• Modifique a temperatura com as teclas ▲▼
• Pressione a tecla OK para confirmar e voltar para a página anterior ou então a tecla C para sair do menu e voltar para a página anterior eliminando a modificação.

Em caso de RESTABELECER do Cronotermostato o offset de temperatura configurado durante o ajuste será removido.

2.1.12 Seleccionar a função da Sonda Externa

Seleccione a função da sonda externa (predefinida Desactivada).

Pode seleccionar:

1: Desactivada - a sonda não será lida

2: Temp. divisão - mede a temperatura da divisão no lugar do sensor interno do Cronotermostato

3: Piso - mede a temperatura do piso e desliga a carga se ultrapassar o valor configurado.

4: Temp. externa - mede a temperatura externa; se for seleccionada se alternará (na mesma posição) no ecrã a cada 2 segundos a visualização da temperatura externa com a temperatura da divisão.

- Seleccione o item "Sonda externa" com as teclas ▲▼

- Pressione a tecla OK para confirmar.

- Seleccione a função com as teclas ▲▼

- Pressione a tecla OK para confirmar.

Se configurar a Função "Piso" será visualizada a página que lhe permite configurar o limiar da intervenção (range: de 15 a 55°C; predefinida 35°C).

- Modificar o limiar da temperatura com as teclas ▲▼

- Pressione a tecla OK para confirmar e voltar para a página anterior ou então a tecla C para sair do menu e voltar para a página anterior eliminando a modificação.

2.1.13 Visualizar/ restabelecer as Horas de ligação

Com esta função pode visualizar/restabelecer as horas de funcionamento da instalação.

• Seleccione o item "Horas de acendimento" com as teclas ▲▼
• Pressione a tecla OK para confirmar.

Ficarão evidenciadas as horas de funcionamento da instalação no ecrã.

• Pressione a tecla OK para confirmar e voltar para a página anterior ou então restabelecer o contador, seleccione a função "Restabelecer" com as teclas ◀▶
• Pressione a tecla OK para confirmar, e a tecla C para voltar para a página anterior.

2.1.14 Restabelecer do Cronotermostato

Permite executar um restabelecer total do Cronotermostato, todas as configurações de fábrica ficarão restabelecidas.

• Seleccione o item "Restabelecer" com as teclas ▲▼
• Pressione a tecla OK para confirmar.

Será visualizado no mostrador um pedido de confirmação.

- Pressione a tecla OK para confirmar o Restabelecer do Cronotermostato e voltar para a página anterior ou então a tecla C para anular ou voltar para página anterior.

Com esta operação a configuração do Cronotermostato e todas as programações executadas ficarão perdidas!

3.1 Menu programação 150

3.1 Menu programação

Permite modificar /programar os perfis diários dos 3 programas semanais para o modo de funcionamento (Verão/Inverno) seleccionado. Dentro dos programas é possível diferenciar as temperaturas no período das 24 horas e para cada dia da semana.

O "PROGRAMA 1" foi configurado previamente mas pode ser modificado.

Seleccione "Programação" no menu principal com as teclas ▲▼

Pressione a tecla OK para confirmar.

Seleccione o programa que deseja modificar com as teclas ▲▼

Estão disponíveis as seguintes funções para o programa seleccionado:

Seleccione a função desejada com as teclas ◀▶

3.1.1 Mudar o nome de um Programa Semanal

Com esta função pode personalizar o nome do programa (13 caracteres ao máximo)

• Seleccione o programa a ser mudado de nome com as teclas ▲▼
• Pressione a tecla OK para confirmar.
• Digite o novo nome a ser dado ao Programa utilizando as teclas: ◀▶ para movimentar o cursor

▲ ▼ para deslocar os caracteres

- Pressione a tecla OK para memorizar ou então a tecla C para eliminar.

As teclas ▲▼ deslocam os caracteres alfanuméricos (só maiúsculos), números especiais na seguinte ordem: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, espaço, ponto, hífen, ápice.

3.1.2 Modificar um programa Semanal

Seleccionando esta função pode modificar o programa semanal seleccionado.

• Seleccione o Programa a ser modificado com as teclas ▲▼
• Pressione a tecla OK para confirmar.
• Seleccione o dia com as teclas ▲▼

Para o dia seleccionado estão disponíveis também as funções:

Copiar de e Visualizar que podem ser seleccionadas com as teclas ◀

- Pressione a tecla OK para confirmar a função de modificação

Agora é possível modificar o perfil visualizado utilizando as teclas de navegação como está mostrado detalhadamente nas páginas a seguir.

Copiar um perfil diário

Copiar a programação de um dia para o outro.

• ▲▼ Seleccione o dia em que copiar o perfil com as teclas
• Seleccione a função Copiar de com as teclas ◀▶
• Pressione a tecla OK para confirmar.
• Seleccione o dia a ser copiado com as teclas ▲▼
• Pressione a tecla OK para confirmar.

Visualizar um perfil diário

• Seleccione o dia com as teclas ▲▼
• Seleccione a função Visualizar com as teclas ◀▶
• Pode deslocar todos os dias da semana com as teclas ▲▼

- Pressione a tecla OK para confirmar ou então a tecla C para sair da visualização.

Ferramentas de modificação do perfil diário

Informações visualizadas no ecrã:

Existem dois modos de funcionamento:

• DESLOCAMENTO

Caracterizado pelo cursor em forma de "flecha", permite-lhe, utilizando as teclas ◀▶ deslocar o cursor ao longo do eixo temporal sem realizar nenhuma modificação ao perfil diário.

• MODIFICAR

Caracterizado pelo cursor em forma de "lápis" e pelo nível de temperatura evidenciado, permite-lhe, utilizando as teclas ◀▶, deslocar o cursor ao longo do eixo temporal para configurar o nível da temperatura seleccionada.

Criar um perfil diário novo

Aconselhamos-lhe seguir passo a passo o método descrito neste exemplo, como instrumento útil para familiarizar com os modos de funcionamento "Modificar" e "Deslocar" e a utilização das teclas de navegação.

Exemplo: criação do seguinte perfil de temperatura diária para o dia "Segunda-feira" do programa "SEMANAL INVERNO"

1 - das 00:00 horas às 06:00 horas - 18°C (T1)
2 - das 06:00 horas às 09:00 horas - 22°C (T3)
3 - das 09:00 horas às 16:30 horas - 20°C (T2)
4 - das 16:30 horas às 22:00 horas - 22°C (T3)
5 - das 22:00 horas às 24:00 horas - 20°C (T2)

Níveis de temperatura configurados

$$ \mathbf {T 1} = 1 8 ^ {\circ} \mathrm{C} \quad \mathbf {T 2} = 2 0 ^ {\circ} \mathrm{C} \quad \mathbf {T 3} = 2 2 ^ {\circ} \mathrm{C} $$

Seleccione Segunda-feira com as teclas ▲▼ e pressione a tecla OK para confirmar a função Modificar

Depois de ter terminado este método, será possível copiar o perfil do dia "Segunda-feira" em outros dias do programa semanal "SEMANA INVERNO" utilizando a função "Copiar de" (Veja a Seção 3.1.2)

OK confirma e passa para a modalidade DESLOCAMENTO; C elimina e volta para a lista dos dias.

Esta função permite-lhe copiar um programa semanal em um outro. Por exemplo, copiar o Programa 1 (configurado previamente na fábrica) em Semanal Inverno.

• Seleccione o programa no qual copiar com as teclas ▲▼
• Seleccione a função Copiar de com as teclas ◀▶
• Pressione a tecla OK para confirmar.
• Seleccione o programa do qual copiar com as teclas ▲▼
• Pressione a tecla OK para confirmar.

Será visualizada no mostrador uma página de confirmação.

3.1.4 Visualizar um programa Semanal

Esta função permite-lhe visualizar (na modalidade "deslocamento") o perfil do dia seleccionado.

• Seleccione o programa com as teclas ▲▼
• Seleccione a função Visualizar com as teclas ◀▶
• Pressione a tecla OK para confirmar.
• Seleccione o dia com as teclas ▲▼
• Pressione a tecla OK para confirmar.

Ficará evidenciada o perfil associado ao dia seleccionado no ecrã.

- Com as teclas ▲▼ é possível deslocar os perfis diários da semana inteira.

3.1.5 Eliminar um programa Semanal

Esta função permite-lhe eliminar um programa personalizado e restabelecer as configurações predefinidas.

• Seleccione o programa a ser eliminado com as teclas ▲▼
• Seleccione a função Eliminar com as teclas ◀▶
• Pressione a tecla OK para confirmar.

Ficará visualizado um pedido de confirmação no ecrã.

- Pressione a tecla OK para confirmar.

O programa será eliminado e serão restabelecidas as configurações definidas anteriormente (perfil e nome)

bticino
