Tipo de produto	Placa de cozimento por indução embutida
Marca	SCHOLTES
Modelo	TI 8624
Número de bocas	4 (sendo 2 com função Booster)
Tipo de bocas	Indução
Potência total máxima	7200 W
Potência por boca (traseira direita)	1200/2400 W - Booster 3000 W
Potência por boca (dianteira direita)	1200 W (600 W se Booster ativado na boca traseira)
Potência por boca (dianteira esquerda)	2400 W - Booster 3000 W
Potência por boca (traseira esquerda)	1200 W (600 W se Booster ativado na boca traseira)
Alimentação elétrica	230/240 V 1+N ~ 50 Hz ou 230 V 2~ 50 Hz
Dimensões de corte	560 x 490 mm (aproximadamente)
Dimensões do aparelho (L x P x A)	77 x 52 x 5 cm (estimativa)
Peso líquido	Aproximadamente 10 kg
Material da superfície	Vitrocerâmica
Função Booster	Sim, nas bocas traseiras (3000 W durante 4 min)
Temporizador programável	Sim, de 1 a 99 minutos por boca
Bloqueio dos comandos	Sim, com indicador de bloqueio
Indicadores de calor residual	Sim, para cada boca (>60°C)
Detecção de recipiente	Sim, por indução
Segurança crianças	Sim (bloqueio dos comandos)
Desligamento automático de segurança	Sim, após um tempo limite de funcionamento
Limpeza e manutenção	Limpa-vidro especial para vitrocerâmica, raspador fornecido
Acessórios fornecidos	Raspador para sujeiras incrustadas, kit de fixação
Reparabilidade	Recorrer a um serviço técnico autorizado

Perguntas frequentes - TI 8624 SCHOLTES

Como ligar a placa de cozimento?

Pressione a tecla ON/OFF (Ⓞ) por cerca de um segundo para ligar a placa.

Como usar a função Booster?

Pressione a tecla Booster (Ⓑ) em uma das bocas traseiras. A potência sobe para 3000 W durante 4 minutos. Durante o booster, a boca dianteira correspondente fica limitada a 600 W.

Quais tipos de panelas são compatíveis?

Use panelas de material ferromagnético: ferro fundido, aço esmaltado, inox especial para indução. Evite cobre, alumínio, vidro e inox não magnético. Teste com um ímã.

Como bloquear os comandos?

Pressione a tecla de bloqueio (ícone de cadeado). O indicador acende. Para destravar, pressione novamente por alguns instantes.

O que significa um indicador piscando em uma boca?

Isso indica que a boca não detecta uma panela adequada (diâmetro muito pequeno, material incompatível ou panela levantada). Coloque uma panela compatível na boca.

Como limpar a placa vitrocerâmica?

Use um limpa-vidro especial para vitrocerâmica e uma esponja macia. Para sujeiras incrustadas, use o raspador fornecido enquanto a superfície ainda estiver morna. Não use produtos abrasivos.

O que fazer em caso de código de erro '---' no visor?

Isso indica um superaquecimento dos componentes eletrônicos. A placa desliga automaticamente. Espere a temperatura baixar. Se o problema persistir, contate o serviço técnico.

Qual é a profundidade mínima para o embutimento?

Preveja pelo menos 40 mm da parede traseira e 600 mm das superfícies verticais. O móvel deve resistir a 100°C. Deixe um espaço de pelo menos 20 mm entre o recorte e o móvel abaixo.

Como programar o temporizador para uma boca?

Selecione a boca com a tecla de seleção, ajuste a potência, pressione a tecla temporizador (√), use as teclas +/- para escolher uma duração de 1 a 99 minutos, depois pressione ⏻ para confirmar.

Posso usar a placa com um marca-passo?

Sim, ela está em conformidade com as normas de interferências eletromagnéticas. No entanto, consulte seu médico se você tiver um implante médico ativo.

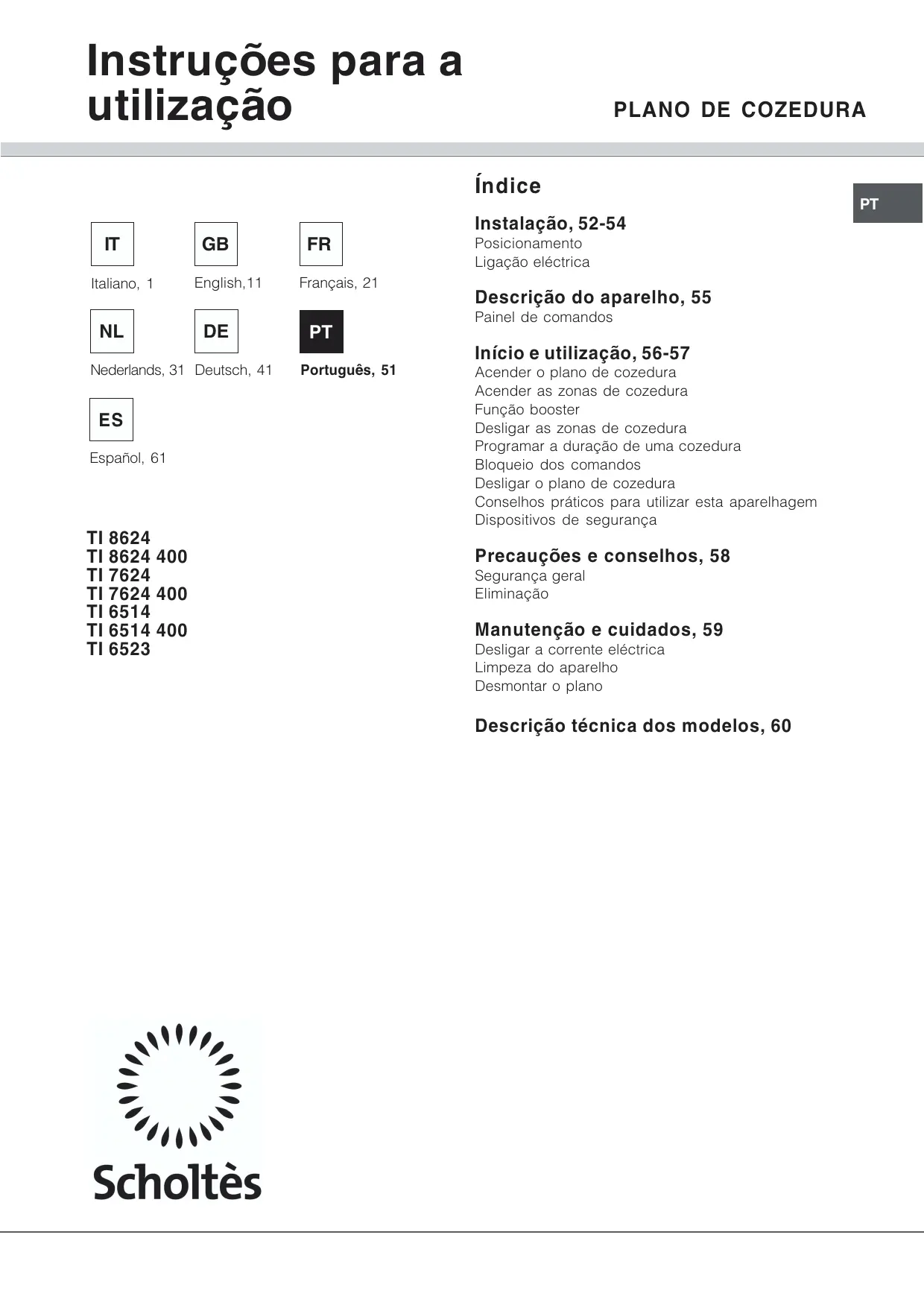

MANUAL DE UTILIZADOR TI 8624 SCHOLTES

Descrição do aparelho, 55

Painel de comandos

Início e utilização, 56-57

Acender o plano de cozedura

Programar a duração de uma cozedura

Bloqueio dos comandos

Desligar o plano de cozedura

Conselhos práticos para utilizar esta aparelhagem

Dispositivos de segurança

Precauções e conselhos, 58

Segurança geral

Eliminação

Manutenção e cuidados, 59

Descrição técnica dos modelos, 60

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100°C;
• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;
• conforme o plano de cozedura que desejar instalar (veja figuras), o vão do móvel deverá ter as seguintes dimensões:

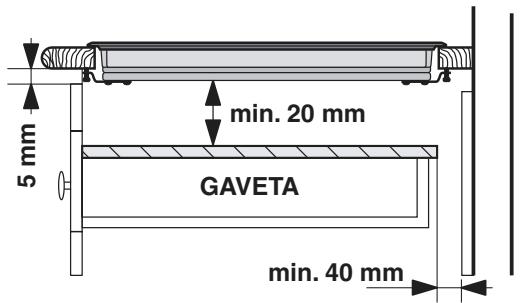

Ventilação

Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede de trás e de 600 mm de quaisquer outras superfícies verticais;
• de forma a manter uma distância mínima de 20 mm entre o vão para o encaixe e o móvel abaixo dele.

5 mm min. 20 mm GAVETA min. 40 mm

5 mm min. 20 mm FORNO VENTILADO min. 40 mm

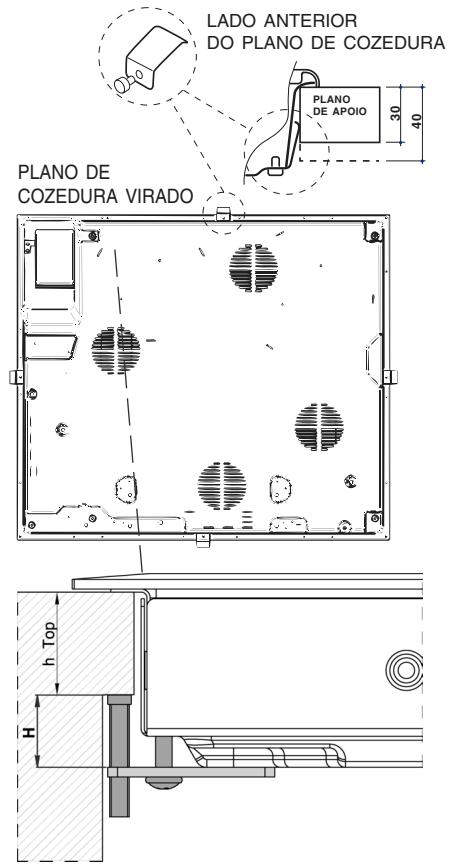

Fixação

A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

LADO ANTERIOR DO PLANO DE COZEDURA PLANO DE APOIO 30 40 PLANO DE COZEDURA VIRADO h Top H

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 23 mm;
- 40 mm de espessura: parafuso 13 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vão do móvel a exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: após ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

! É indispensável que os parafusos das molas de centragem sejam acessíveis.
! Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos.
! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

! A ligação eléctrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno.

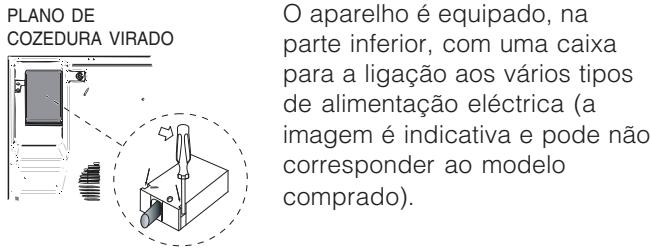

Caixa de bornes

PLANO DE COZEDURA VIRADO O aparelho é equipado, na parte inferior, com uma caixa para a ligação aos vários tipos de alimentação eléctrica (a imagem é indicativa e pode não corresponder ao modelo comprado).

Ligação monofásica

! O eventual cabo fornecido com o aparelho é predisposto unicamente para este tipo de instalação.

Características da instalação eléctrica:

Tensão tipo e frequência de rede

• 230/240V 1+N \~ 50 Hz
- 230V 2 \~ 50 Hz

Azul Castanho Verde/Amarelo

Se o plano estiver provido de cabo de alimentação já ligado, ligá-lo à rede eléctrica respeitando a cor dos fios como indicado no esquema ao lado.

Se o plano não estiver provido de cabo de alimentação ligado, proceder da seguinte maneira:

1. Utilize o cabo de alimentação fornecido com o aparelho (se presente) ou um cabo de alimentação apropriado, tipo H05RR-F ou de valor superior, com medias adaptas (secção do cabo: 2,5 mm).
2. Utilize uma chave de fenda, para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).
3. A caixa de terminais já está predisposta para a ligação monofásica: verificar que os grampos de ligação entre os bornes 1 e 2 e aqueles entre 4 e 5 estejam na posição correcta (veja a imagem Monofásica).
4. Posicione os fios de acordo com a tabela e os desenhos abaixo e efectue a ligação apertando todos os parafusos dos bornes.

Tensão tipo e frequência rede	Ligações eléctricas	Caixa de bornes
230/240V 1+N ~ 50 Hz		Monofásica
230V 2 ~ 50 Hz

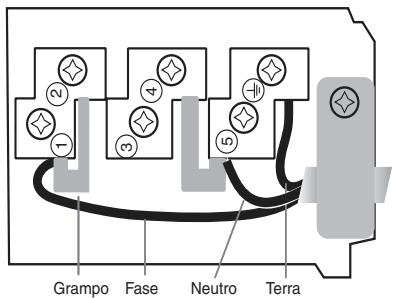

Grampo Fase Neutro Terra

Monofásica

1. Fixe o cabo de alimentação na apropriada braçadeira e feche a tampa.

Outros tipos de ligações

! O eventual cabo em dotação não pode ser utilizado para estes tipos de instalação.

Se o sistema eléctrico corresponder à uma dessas características:

Tensão tipo e frequência de rede

• 400V 2 - N \~ 50 Hz
• 230V 3 \~ 50 Hz
• 230V 2 + 2 - N \~ 50 Hz

proceder da seguinte maneira:

1. Utilizar um cabo de alimentação apropriado, tipo H05RR-F ou de valor superior, com medias adaptas (secção do cabo: 1,5 mm).
2. Utilize uma chave de fenda, para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).
3. Desatarraxe o parafuso do grampo do cabo e os parafusos dos bornes relativos ao tipo de ligação necessária e posicione os grampos de ligação conforme a tabela e os desenhos a seguir.
4. Posicione os fios de acordo com a tabela e os desenhos abaixo e efectue a ligação apertando todos os parafusos dos bornes.

Tensão tipo e frequência rede	Ligações eléctricas	Caixa de bornes
400V 2-N ~ 50 Hz		Trifásica 400 2+N
230V 3 ~ 50 Hz		Trifásica 230
230V 2+2-N ~ 50 Hz		Bifásica

Bifásica Fase Fase Neutro Neutro Terra

1. Fixe o cabo de alimentação na apropriada braçadeira e feche a tampa.

Ligação do cabo de fornecimento à rede eléctrica

No momento de efectuar a ligação directamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação colocada no aparelho;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

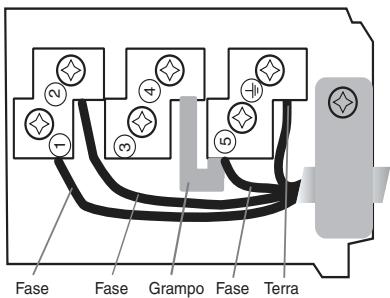

Fase Fase Grampo Neutro Terra

Trifásica 400 2+N

Fase Fase Grampo Fase Terra

Trifásica 230

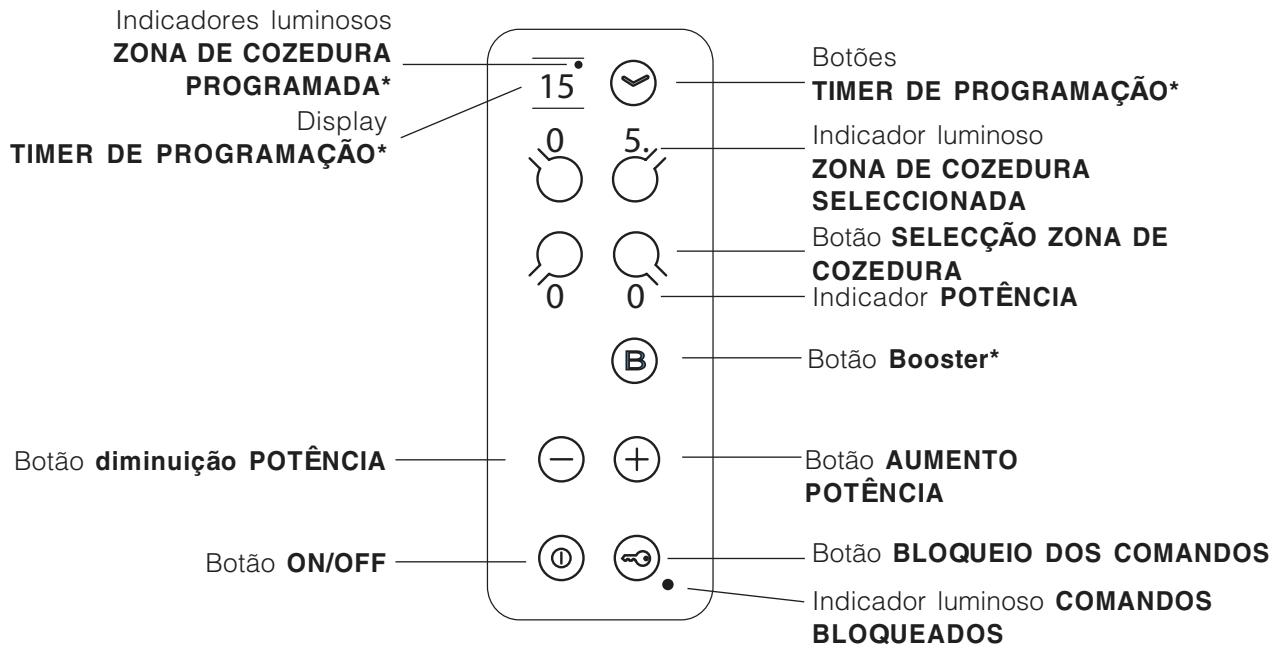

Painel de comandos

Indicadores luminosos ZONA DE COZEDURA PROGRAMADA* Display TIMER DE PROGRAMAÇÃO* 15 0 5. 0 0 B Botão diminuição POTÊNCIA Botão ON/OFF Botões TIMER DE PROGRAMAÇÃO* Indicador luminoso ZONA DE COZEDURA SELECCIONADA Botão SELECÇÃO ZONA DE COZEDURA Indicador POTÊNCIA Botão Booster* Botão AUMENTO POTÊNCIA Botão BLOQUEIO DOS COMANDOS Indicador luminoso COMANDOS BLOQUEADOS

• Display TIMER DE PROGRAMAÇÃO visualiza as escolhas relativas à programação (veja Início e utilização).
• Botões TIMER DE PROGRAMAÇÃO para regular a programação da duração de uma cozedura (veja Início e utilização).
• Indicadores luminosos ZONA DE COZEDURA PROGRAMADA indicam que a zona de cozedura relativa foi programada (veja Início e utilização).
• Botão ON/OFF para ligar e desligar o aparelho.
• Botão BLOQUEIO DOS COMANDOS para impedir modificações acidentais das regulações do plano de cozedura (veja Início e utilização).

• Indicador luminoso COMANDOS BLOQUEADOS sinaliza o bloqueio dos comandos (veja Início e utilização).

• Botão BOOSTER para ligar a super alimentação 3000 W – da zona de cozedura (veja Início e utilização).

• Indicador luminoso ZONA DE COZEDURA SELECCIONADA indica que a zona de cozedura relativa foi seleccionada e são portanto possíveis as várias regulações.
• Botão SELECÇÃO ZONA DE COZEDURA para seleccionar a zona de cozedura desejada.
• Indicador POTÊNCIA sinaliza visualmente o nível de calor alcançado.
• Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Início e utilização).
• Botão DIMINUIÇÃO POTÊNCIA para regular a potência e desligar a chapa (veja Início e utilização).

! A cola aplicada nas guarnições deixa alguns traços de graxa no vidro. Antes de utilizar o aparelho, é recomendável eliminá-la com um produto não abrasivo específico para a manutenção. Durante as primeiras horas de funcionamento, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.
! Quando o plano de cozedura for ligado electricamente, toca um breve sinal acústico depois de alguns segundos. Somente neste ponto será possível ligar o plano de cozedura.

Acender o plano de cozedura

Para acender o plano de cozedura manter pressionada a tecla Ⓞ por aproximadamente um segundo.

Cada uma das zonas de cozedura é accionada mediante o dispositivo de regulação da potência constituído por dois botões (- e +).

• Carregue na tecla “+” para activar a chapa, em seguida programe a potência desejada através das teclas “-” e “+”.
• Para definir directamente a potência máxima, carregue brevemente no botão “-”.

Função booster\*

Para acelerar os tempos de aquecimento, nas zonas de cozedura posteriores, é possível activar a função booster carregando na tecla Ⓑ. No display indicador da potência aparecerá “P”. Esta função super alimenta a 3000 W a zona de cozedura interessada. O Booster interrompe-se automaticamente depois de 4 minutos. Até quando o booster de uma das zonas de cozedura posteriores estiver activado, a zona de cozedura anterior relativa estará limitada à potência máxima de 600 W (por ex.: se está activo o booster na chapa posterior esquerda, diminui a potência da chapa anterior esquerda).

! Zonas de cozedura ovais*: podem ser super alimentadas somente se estiver activado o oval inteiro.
! Não coloque duas panelas pequenas numa mesma zona de cozedura oval.

• Carregue na tecla “-”: a potência da zona de cozedura descerá progressivamente até desligar-se.
• Ou então prima contemporaneamente as teclas “-” e “+”: a potência volta imediatamente para 0 e a zona de cozedura desliga-se.

Programar a duração de uma cozedura\*

! É possível programar todas as zonas de cozedura para uma duração de cozedura entre 1 e 99 minutos.

1. Seleccione a zona de cozedura mediante o respectivo botão de selecção.
2. Regulação da temperatura
3. Carregue no botão de programação ⚙️.
4. Defina a duração da cozedura que desejar mediante os botões “-” e “+”.
5. Carregue na tecla √ para confirmar.

A contagem regressiva do timer começará imediatamente. No final da cozedura programada será indicado por um sinal sonoro (que toca 1 minuto) e a zona de cozedura se apagará. Repita o procedimento descrito acima para cada chapa que deseja programar.

Bloqueio dos comandos

Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar riscos de modificações acidentais das regulações (crianças, operações de limpeza etc.). Carregando no botão 📞 os comandos se bloquearão e o indicador luminoso situado acima do botão se acenderá. Para voltar a modificar as regulações (por. exemplo interromper a cozedura), será necessário desbloquear os comandos: carregue no botão 📞 por alguns instantes; o indicador luminoso se apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Carregando no botão Ⓓ o aparelho se desligará. Se os comandos do aparelhagem estiverem bloqueados, continuarão bloqueados mesmo depois de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, será necessário primeiro desbloquear os comandos.

Conselhos práticos para utilizar esta aparelhagem

! Utilize um recipiente cujo material de fabricação seja compatível com o princípio da indução (material ferromagnético). É recomendado o emprego de panelas de: ferro gusa, aço esmaltado ou inoxidável especial para indução. Para certificar-se da compatibilidade de um recipiente é suficiente fazer um teste com um íman.

* Há somente em alguns modelos.

MATERIAL ADEQUADO

Ferro gusa A o esmaltado Inox especial

MATERIAL NÍO ADEQUADO

Cobre, Alumínio, Vidro, Terracota, Cerâmica, Inox não magnético

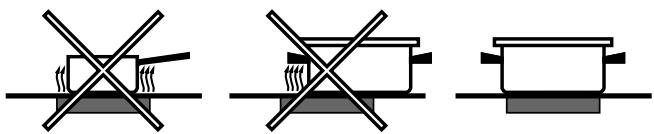

Para obter as melhores performances do plano de cozedura:

- Empregue panelas com fundo chato e elevada espessura, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

- Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

• Certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.
• Evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência.

Dispositivos de segurança

Detecção de recipientes

Cada uma das zonas de cozedura é equipada com um dispositivo de detecção de panela. A chapa emite calor unicamente se houver uma panela de medidas adequadas na respectiva zona de cozedura. O indicador a piscar pode indicar:

• uma panela incompatível
• uma panela de diâmetro insuficiente
• que a panela está levantada

Enquanto a temperatura das zonas de cozedura permanecer acima de 60°C, mesmo depois de apagadas, os indicadores de calor resíduo situados perto da zona de cozedura relativa permanecerão acesos para evitar o risco de queimaduras.

Aquecimento excessivo

No caso de superaquecimento dos componentes electrónicos, o plano de cozedura desliga-se automaticamente e no display aparece “—”. Esta mensagem desaparece e o plano volta a ser utilizável mal a temperatura desceu a um nível aceitável.

Interruptor de segurança

O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo máximo de utilização a um determinado nível de potência. Durante uma interrupção de segurança, o display indicará “0”.

Exemplo: a chapa posterior direita está programada no 5, enquanto a chapa anterior esquerda no 2. A posterior direita irá desligar-se após 3 horas de funcionamento, a anterior esquerda após 10 horas.

Sinal acústico

Algumas anomalias, nomeadamente:

• um objecto (panela, talher etc.) foi deixado mais de 10 segundos na área de comandos;
• um derramamento na área dos comandos,
• se carregar muito tempo num botão, podem fazer tocar um sinal acústico. Resolva a causa do mau funcionamento para o sinal sonoro deixar de tocar. Nestas situações os comandos bloqueiam-se automaticamente: para desbloqueálos carregue na tecla [ícone chave], as programações serão mantidas. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

Precauções e conselhos

PT

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

• 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações
• 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações
• 93/68/CEE de 22/07/93 e posteriores modificações.
• 2002/96/CE

Segurança geral

! Controlar que a tomada de ar através da grelha do ventilador não esteja obstruída. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.
! É desaconselhável instalar um plano de cozedura de indução encima de uma geladeira sob uma banca (calor) ou encima de uma máquina de lavar (vibrações). O espaço necessário para a ventilação dos elementos electrónicos seria insuficiente.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.
• A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, com um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.
• Se a superfície do plano estiver rachada, desligue o aparelho para evitar a possibilidade de choques eléctricos.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).
• Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio:

se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Não apoie objectos metálicos (facas, colheres, tampas, etc.) sobre o plano porque podem ficar quentes.
• Advertência para os portadores de pacemaker ou outros dispositivos médicos implantáveis activos:

O plano de cozedura é conforme a todas as normativas em vigor em matéria de interferências electromagnéticas.

Este produto responde portanto perfeitamente a todos os requisitos de lei (directivas 89/336/CEE). Foi projectado de modo que não crie interferências a outras aparelhagens eléctricas utilizadas, desde que as mesmas também sejam conformes às directivas acima citadas.

O plano de cozedura por indução gera campos electromagnéticos de curto alcance.

Para evitar qualquer risco de interferências entre o plano de cozedura e o pacemaker, este último deverá ser realizado em conformidade com as normativas em vigor.

Em relação a isto, podemos garantir unicamente a conformidade do nosso produto. Para informações sobre a conformidade ou eventuais problemas de incompatibilidade, contacte o seu médico ou o fabricante do pacemaker.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
• Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.
• Para tirar as acumulações de sujidade maiores, use a apropriada espátula fornecida junto com o aparelho. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica- molhada de água e sabão.

! A espátula fornecida é cortante: use-a com atenção.

• No caso em que no plano de cozedura tenham-se acidentalmentefundidos objectos ou materiais como plástico ou açúcar, removê-los imediatamente com a espátula, até que a superfície esteja ainda quente.
• Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.
• Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo. É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vão do móvel.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.

Descrição técnica das zonas de cozedura

PT

O sistema a indução é o processo de cozedura mais rápido que existe. Ao contrário das chapas tradicionais, não é a zona de cozedura que se aquece: o calor é gerado directamente no interior da panela, que deve ter necessariamente fundo em material ferromagnético.

PLANOS DE COZEDURA	TI 8624 TI 8624 400	TI 7624 TI 7624 400
Zonas de cozedura	Potência	Potência
Posterior direita	IO 1200/2400 W – B 3000 W	ID 2400 W – B 3000 W
Anterior direita	I 1200 W – 600 W se*	I 1200 W – 600 W se*
Anterior esquerda	ID 2400 W – B 3000 W	IO 1200/2400 W – B 3000 W
Posterior esquerda	I 1200 W – 600 W se*	I 1200 W – 600 W se*
Potência max. total	7200	7200

PLANOS DE COZEDURA	TI 6523	TI 6514 TI 6514 400
Zonas de cozedura	Potência	Potência
Posterior direita	I 1200 W – 600 W se*	ID 1800 W – B 3000 W
Anterior direita	IO 1200/2400 W – B 3000 W	I 1200 W – 600 W se*
Anterior esquerda		I 1800 W
Posterior esquerda	ID 1800 W – B 3000 W	I 1200 W
Potência max. total	6600 W	6600 W

Legenda:

I. = zona de cozedura de indução simples
IO= zona de cozedura de indução oval
ID = zona de cozedura de indução dupla
B = booster: a zona de cozedura pode ser super alimentada com 3.000 W.
* = a potência máxima é limitada a 600 W até que o booster esteja activo na zona de cozedura posterior relativa (veja Início e utilização).

Italiano, 1

English,11

Français, 21

Nederlands, 31

Deutsch, 41

Português, 51

Español, 61

TI 8624

TI 8624 400

TI 7624

TI 7624 400

TI 6514

TI 6514 400

TI 6523

Sumario

Instalación, 62-64

Colocación

Conexión eléctrica
