MANUAL DE UTILIZADOR TT 6324 SCHOLTES

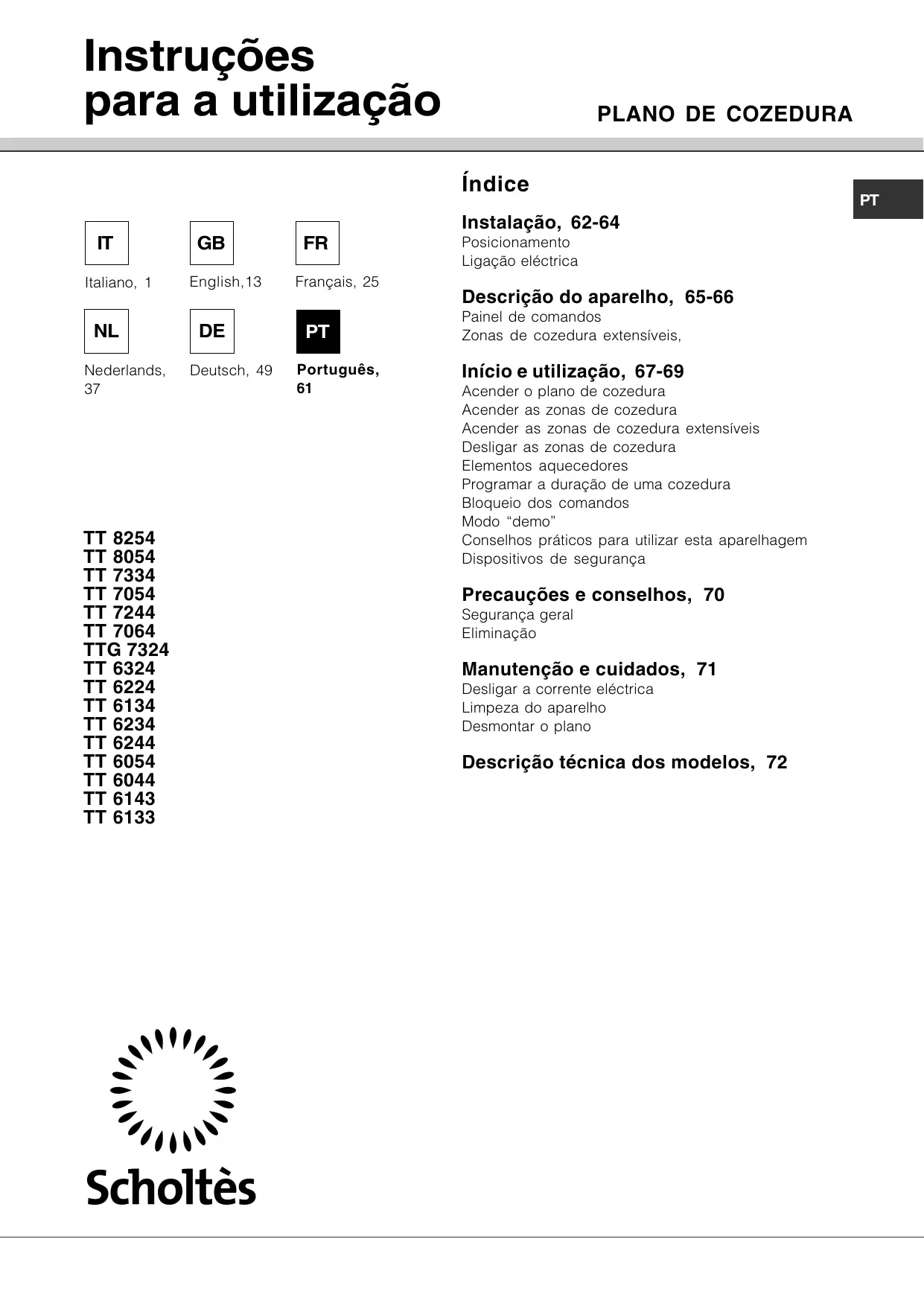

% ! $ & ' ! $ () % *! " + ! # $ , # $ ) % - ! " + ! # $ , # $ ) . % . / / & " + ! # $ , # $ ) 0 % . *! & " + ! # $ , # $ Instruções para a utilização

Instalação, 62-64 Posicionamento Ligação eléctrica Descrição do aparelho, 65-66 Painel de comandos Zonas de cozedura extensíveis, Início e utilização, 67-69 Acender o plano de cozedura Acender as zonas de cozedura Acender as zonas de cozedura extensíveis Desligar as zonas de cozedura Elementos aquecedores Programar a duração de uma cozedura Bloqueio dos comandos Modo “demo” Conselhos práticos para utilizar esta aparelhagem Dispositivos de segurança Precauções e conselhos, 70 Segurança geral Eliminação Manutenção e cuidados, 71 Desligar a corrente eléctrica Limpeza do aparelho Desmontar o plano Descrição técnica dos modelos, 72

Instalação Posicionamento As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas: • o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100ºC; • se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada; • evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética; • conforme o plano de cozedura que desejar instalar (veja figuras), o vão do móvel deverá ter as seguintes dimensões:

Fixação A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana. As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura. LADO ANTERIOR

Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Ventilação Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado: • a uma distância mínima de 40 mm da parede de trás e de 600 mm de quaisquer outras superfícies verticais; • de forma a manter uma distância mínima de 10 mm entre o vão para o encaixe e o móvel abaixo dele.

É importante guardar este folheto para poder consultálo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio: • 30 mm de espessura: parafuso 17,55 mm; • 40 mm de espessura: parafuso 7,55 mm. Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas

de centragem nos furos colocados no centro de cada lado do plano;

2. introduza o plano de cozedura no vão do móvel a

exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.

3. para os planos com perfis laterais: após ter inserido o

plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio. É indispensável que os parafusos das molas de centragem sejam acessíveis. Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes eléctricos. Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. Ligação eléctrica A ligação eléctrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno. O aparelho é equipado, na parte inferior, com uma caixa para a ligação aos vários tipos de alimentação eléctrica (a imagem é indicativa e pode não corresponder ao modelo comprado). Soltar os cabos e efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir: Tensão tipo e frequência rede 230V 1+N ~ 50 Hz L1: preto L2: marrom : verde/amarelo; N1: azul 400V - 2+2N ~ 50 Hz N2: azul L1: preto L2: marrom Se o sistema eléctrico corresponder à uma dessas características: Tensão tipo e frequência de rede • 400V 3 - N ~ 50 Hz proceder da seguinte maneira: O eventual cabo em dotação não pode ser utilizado para estes tipos de instalação.

1. Utilizar um cabo de alimentação apropriado, tipo

H05RR-F ou de valor superior, com medias adaptas (secção do cabo: 25 mm).

2. Utilize uma chave de fenda, para fazer alavanca

nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).

3. Desatarraxe o parafuso do grampo do cabo e os

parafusos dos bornes relativos ao tipo de ligação necessária e posicione os grampos de ligação conforme a tabela e os desenhos a seguir.

4. Posicione os fios de acordo com a tabela e os

desenhos abaixo e efectue a ligação apertando todos os parafusos dos bornes. Tensão tipo e frequência rede Ligações eléctricas Caixa de bornes Trifásica 400

5. Fixe o cabo de alimentação na apropriada

O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efectuar a ligação dos fios de acordo com a tabela e os desenhos a seguir: Ligação fios : verde/amarelo; 400V - 2+N ~ 50 Hz 400V 3-N ~ 50 Hz Ligação monofásica Tensão tipo e frequência rede Cabo eléctrico

Se o sistema eléctrico corresponder à uma dessas características: Tensão tipo e frequência de rede 400V – 2+N ~ 50 Hz 230V 3 ~ 50 Hz 400V - 2+2N ~ 50 Hz

Caixa de bornes Outros tipos de ligações : verde/amarelo N: os 2 fios azuis juntos L: marrom junto ao preto Fase Grampo Fase Fase Neutro Terra

Ligação do cabo de alimentação à rede No momento de efectuar a ligação directamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos. O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação colocada no aparelho; • a tensão de alimentação seja entre os valores da placa de identificação; • a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. O cabo não deve ser dobrado nem comprimido. O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados. A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. Descrição do aparelho Painel de comandos

O painel de comandos descrito a seguir está representado para fins explicativos: pode não ser uma exacta reprodução do modelo comprado. Display

TIMER DE PROGRAMAÇÃO

Indicadores luminosos

ZONA DE COZEDURA PROGRAMADA

Indicador Indicador zona luminoso de cozedura ON/OFF Indicador (liga/desliga) Potência Botão

Indicador luminoso COMANDOS BLOQUEADOS Botão ON/OFF (liga/ desliga) • Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Início e utilização). • Botão DIMINUIÇÃO POTÊNCIA para regular a potência e desligar a chapa (veja Início e utilização). • Indicador POTÊNCIA sinaliza visualmente o nível de calor alcançado. • Botão ON/OFF para ligar e desligar o aparelho. • Indicador ON/OFF: sinaliza se o aparelho está aceso ou apagado. • Botão TIMER DE PROGRAMAÇÃO para regular a programação da duração de uma cozedura (veja Início e utilização). Botão

BLOQUEIO DOS COMANDOS

TIMER DE PROGRAMAÇÃO

• Display TIMER DE PROGRAMAÇÃO: visualiza as escolhas relativas à programação (veja Início e utilização). • Indicadores luminosos ZONA DE COZEDURA PROGRAMADA: indicam as zonas de cozedura quando se inicia uma programação (veja Início e utilização). • Botão BLOQUEIO DOS COMANDOS para impedir modificações acidentais das regulações do plano de cozedura (veja Início e utilização). • Indicador luminoso COMANDOS BLOQUEADOS: sinaliza o bloqueio dos comandos (veja Início e utilização).

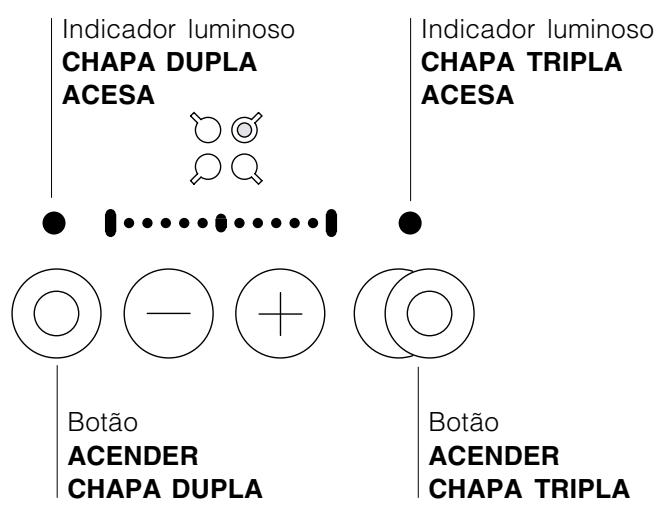

Zonas de cozedura extensíveis, Alguns modelos dispõem de chapas extensíveis. Estas podem ter várias formas (circular ou oval) e várias extensibilidades (chapa dupla ou tripla). Aqui estão ilustrados os respectivos comandos, presentes apenas nos modelos dotados destas opções. Chapa extensível oval Chapa extensível circular Indicador luminoso CHAPA DUPLA ACESA Indicador luminoso CHAPA TRIPLA ACESA Indicador luminoso CHAPA DUPLA ACESA Indicador luminoso CHAPA TRIPLA ACESA Botão ACENDER CHAPA DUPLA Botão ACENDER CHAPA TRIPLA Botão ACENDER CHAPA DUPLA Botão ACENDER CHAPA TRIPLA • Botão LIGAR CHAPA DUPLA para ligar/desligar a chapa dupla (veja Início e utilização). • Botão LIGAR CHAPA DUPLA para ligar/desligar a chapa dupla (veja Início e utilização). • Indicador luminoso CHAPA DUPLA LIGADA: indica que a chapa dupla está ligada. • Indicador luminoso CHAPA DUPLA LIGADA: indica que a chapa dupla está ligada. • Botão LIGAR CHAPA TRIPLA para ligar/desligar a chapa tripla (veja Início e utilização). • Botão LIGAR CHAPA TRIPLA para ligar/desligar a chapa tripla (veja Início e utilização). • Indicador luminoso CHAPA TRIPLA LIGADA: indica que a chapa tripla está ligada. • Indicador luminoso CHAPA TRIPLA LIGADA: indica que a chapa tripla está ligada.

Início e utilização A cola aplicada nas guarnições deixa alguns traços de graxa no vidro. Antes de utilizar o aparelho, é recomendável eliminá-la com um produto não abrasivo específico para a manutenção. Durante as primeiras horas de funcionamento, pode ser que note odor de borracha, que em todo o caso logo desaparecerá. Quando o plano de cozedura for ligado electricamente, acendem-se por alguns segundos todos os indicadores luminosos presentes no painel de comandos e toca um breve sinal acústico. Somente quando todos os indicadores estiverem desligados será possível ligar o plano de cozedura. Acender o plano de cozedura Para acender o plano de cozedura manter pressionada a tecla por aproximadamente um segundo. Acender as zonas de cozedura extensíveis • Chapa dupla: para activar a zona de

1. Carregue no botão

cozedura mais interna.

2. Se a segunda zona de cozedura for circular:

para activar (ou desactivar) toda a zona botão de cozedura (chapa tripla). Se a zona de cozedura for oval: carregue na tecla É possível activar (ou desactivar) toda a zona de cozedura extensível (chapa tripla) carregando directamente no botão Acender as zonas de cozedura Cada uma das zonas de cozedura é accionada mediante o dispositivo de regulação da potência constituído por dois botões (- e +).

se circular, se oval. Desligar as zonas de cozedura • Carregue na tecla : a potência da zona de cozedura descerá progressivamente até desligarse. • Em alternativa carregue nas teclas simultaneamente: a potência volta imediatamente para 0 e a zona de cozedura desliga-se. Elementos aquecedores para activar a chapa, em • Carregue na tecla seguida programe a potência desejada através das teclas

• Para definir directamente a potência máxima, carregue brevemente no botão

No plano de cozedura, conforme os modelos, podem ser instalados elementos aquecedores de dois tipos: halógenos e irradiantes. Os halógenos transmitem o calor mediante irradiação da lâmpada halógena que contém. Caracterizam-se pelas propriedades similares às típicas do gás: rápida resposta aos comandos, visualização instantânea da potência. Os elementos radiantes são constituídos por uma multiplicidade de espirais que asseguram uma repartição uniforme do calor no fundo do recipiente, para um resultado perfeito de todas as cozeduras com fogo lento: cozidos, molhos ou para aquecer pratos.

Programar a duração de uma cozedura Bloqueio dos comandos É possível programar todas as zonas de cozedura para uma duração de cozedura entre 1 e 99 minutos. Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar riscos de modificações acidentais das regulações (crianças, operações de limpeza etc.). Carregando no botão os comandos se bloquearão e o indicador luminoso situado acima do botão se acenderá. Para voltar a modificar as regulações (por. exemplo interromper a cozedura), será necessário desbloquear os comandos: carregue no botão por alguns instantes; o indicador luminoso se apagará e os comandos se desbloquearão.

1. Acender a chapa e regular a temperatura.

2. Carregar várias vezes na tecla

até que se acenda o indicador luminoso na posição correspondente à chapa que se quer programar.

3. Defina a duração da cozedura que desejar

4. Carregue na tecla

para confirmar. A contagem regressiva do timer começará imediatamente. O final da cozedura programada será indicado por um sinal acústico (que tocará por 10 segundos) e a zona de cozedura se apagará. Repita o procedimento descrito acima para cada chapa que deseja programar. Visualização em caso de programação múltipla. Quando uma ou mais chapas foram programadas, o display indicará o tempo faltante da chapa que está mais próxima ao fim do tempo programado, indicando a sua posição com o indicador luminoso correspondente aceso. Os indicadores luminosos das outras chapas programadas ficarão intermitentes. Para visualizar o tempo faltante das outras chapas programadas, carregue várias vezes na tecla serão mostrados em sequência e no sentido horário os tempos de toda as chapas programadas, a partir da anterior esquerda. Desligar o plano de cozedura ; o aparelho se desligará. Carregue no botão Se os comandos do aparelhagem estiverem bloqueados, continuarão bloqueados mesmo depois de ter acendido novamente o plano de cozedura. Para poder acender novamente o plano, será necessário primeiro desbloquear os comandos. Modo “demo” É possível programar um modo demo no qual o painel de comandos funciona normalmente (inclusos os comandos relativos à programação), mas os elementos aquecedores não se acendem. Para activar o modo “demo” o plano deve estar aceso e com o bloqueio dos comandos activado. • Carregue contemporaneamente na tecla chapa posterior esquerda, na tecla Modificar a programação até que seja

1. Carregue várias vezes na tecla

mostrado no display o tempo da chapa que se deseja modificar. para programar o

2. Carregue nas teclas

novo tempo. para confirmar.

3. Carregue na tecla

Para cancelar uma programação, efectue as operações descritas acima. No ponto 2, carregue contemporaneamente nas teclas programação irá zerar-se e o display sairá da modalidade de programação. anterior direita e na tecla

da chapa por alguns segundos; • o display indicará alternativamente as escritas DE e MO e o plano irá desligar-se; • no próximo acendimento, o plano estará no modo “demo”. Para sair deste modo: • com o plano aceso e o bloqueio dos comandos activado, carregue novamente nas teclas no modo indicado acima; • o display indicará as escritas RE e AL e o plano irá desligar-se; • no próximo acendimento funcionará normalmente.

Conselhos práticos para utilizar esta aparelhagem Para obter as melhores performances da placa: • empregue panelas com fundo chato, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento. • empregue sempre panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível. • certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas. • evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência; • nunca deixe uma zona de cozedura acesa sem uma panela, porque o seu aquecimento, ao chegar rapidamente ao nível máximo, poderá danificar os elementos de aquecimento. Níveis de potência aconselhados para os vários tipos de cozedura:

Dispositivos de segurança Indicadores de calor resíduo. Enquanto a temperatura das zonas de cozedura permanecer acima de 60°C, mesmo depois de apagadas, os indicadores de calor resíduo situados perto da zona de cozedura relativa permanecerão acesos para evitar o risco de queimaduras. Inactividade Se o plano for ligado mas ficar inutilizado por aproximadamente 2 minutos, será activada a função de bloqueio dos comandos. Se a mesma situação durar por outros 4 minutos, o plano irá desligar-se automaticamente. Aquecimento excessivo Uma utilização prolongada do plano de cozedura pode provocar aquecimento excessivo dos componentes electrónicos. Nestes casos um dispositivo de protecção térmica impõe temporariamente uma pequena potência (de

3) nas zonas de cozedura dianteiras até a

temperatura ter diminuído para um nível aceitável. Interruptor de segurança O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo máximo de utilização a um determinado nível de potência (ver tabela). Durante uma interrupção de segurança, o display da potência indicará alternativamente as letras TI e ME.

Sinal acústico Algumas anomalias, nomeadamente: • um objecto (panela, talher etc.) foi deixado mais de 10 segundos na área de comandos; • um derramamento na área dos comandos, • se carregar muito tempo num botão, podem fazer tocar um sinal acústico. Resolva a causa do mau funcionamento para o sinal sonoro deixar de tocar. Nestas situações os comandos bloqueiam-se automaticamente: , as para desbloqueá-los carregue na tecla programações serão mantidas. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

Precauções e conselhos

Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: - 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações - 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. Segurança geral • Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. • Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. • Não toque na máquina com os pés descalços ou com as mãos ou os pés molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar. • A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, com um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica. • Se a superfície do plano estiver rachada, desligue o aparelho para evitar a possibilidade de choques eléctricos. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura. • Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização). • Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio:

se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa. • Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais. • Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica. Eliminação • Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores. Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. • Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha. • Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue. • Para tirar as acumulações de sujidade maiores, use a apropriada espátula fornecida junto com o aparelho. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica- molhada de água e sabão. Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo. É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado. Alguns planos de cozedura tem uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio. Desmontar o plano Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de

centragem nos lados;

2. solte os parafusos dos ganchos de fixação nos

3. extraia o plano de cozedura do vão do móvel.

Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica. A espátula fornecida é cortante: use-a com atenção. • No caso em que no plano de cozedura tenham-se acidentalmentefundidos objectos ou materiais como plástico ou açúcar, removê-los imediatamente com a espátula, até que a superfície esteja ainda quente. • Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio. • Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Descrição técnica dos modelos

09/2006 - 195054003.03

Nestas tabelas estão indicados, modelo por modelo, os valores de absorção energética, o tipo de elemento aquecedor (halógeno ou radiante) e o diâmetro de cada zona de cozedura.
