Tipo de produto	Televisor LCD retroiluminado LED
Marca	Sony
Modelo	Bravia KD-75ZH8
Tamanho da tela (diagonal)	189,3 cm (75 polegadas)
Resolução de exibição	7 680 x 4 320 pixels (8K)
Padrões de TV	DVB-T/T2/C/S/S2 (de acordo com país/região)
Sistema de cores	PAL/SECAM/NTSC
Potência sonora (total)	60 W (5 alto-falantes: 4x12,5 W + 2x5 W)
Conectividade HDMI	4 entradas HDMI (HDCP 2.3)
Conectividade USB	3 portas USB (USB 2.0 e 3.1 Gen 1)
Rede e sem fio	Ethernet 100BASE-TX, Wi-Fi 802.11ac, Bluetooth 4.2
Alimentação	220-240 V CA, 50 Hz
Consumo de energia (Padrão)	361 W
Consumo de energia (Espera)	0,50 W
Dimensões sem suporte (L x A x P)	168,0 x 97,7 x 8,4 cm
Peso sem suporte	47,9 kg
Temperatura de operação	0 °C a 40 °C
Acessório opcional (montagem na parede)	Suporte SU-WL450 (não fornecido)
Funções especiais	Assistente Google, pesquisa por voz, microfone integrado, controle remoto retroiluminado, guia de ajuda online, atualização de software OTA, gravação USB (disco rígido), modo alto-falante central, compatibilidade Dolby Audio/Atmos, Netflix, Google Play
Instruções de segurança	Instalação em superfície estável, prevenção de tombamento, transporte por duas pessoas, desconectar antes de manusear, leitura das instruções de segurança fornecidas

Perguntas frequentes - Bravia KD-75ZH8 SONY

Como reiniciar o televisor Sony Bravia KD-75ZH8?

Pressione o botão liga/desliga do controle remoto por cerca de cinco segundos. O televisor reinicia. Se isso não funcionar, desconecte o cabo de alimentação da tomada, aguarde dois minutos, reconecte-o e ligue novamente.

Como redefinir a senha do controle parental?

Insira o código PIN padrão 9999 para acessar as configurações, depois defina um novo código PIN.

Como conectar o televisor à Internet?

Vá em Configurações > Rede e Internet > Wi-Fi (ou Ethernet). Siga as instruções na tela. Uma conexão com a Internet é necessária para atualizações e funções online.

Como usar a pesquisa por voz?

Pressione o botão Microfone (ícone de microfone) no controle remoto e fale no microfone integrado do televisor. Para ativar o microfone integrado, pressione primeiro este botão e siga as instruções na tela.

Como instalar o televisor na parede?

Use o suporte de montagem na parede opcional SU-WL450 (não fornecido). A Sony recomenda que a instalação seja feita por um instalador credenciado. Siga as instruções fornecidas com o suporte e o guia de instalação do televisor. Use os parafusos específicos (M6, 10-12 mm).

O que fazer se o controle remoto não funcionar?

Substitua as pilhas do controle remoto. Se o problema persistir, verifique se nada obstrui o sensor do controle remoto no televisor. Você também pode usar os botões localizados no próprio televisor.

Como atualizar o software do televisor?

Conecte o televisor à Internet, depois vá em Configurações > Preferências do dispositivo > Sobre > Atualização de software. A Sony recomenda atualizar regularmente para obter novos recursos e melhorias.

Como usar a função de gravação USB?

Conecte um disco rígido USB compatível a uma porta USB (1, 2 ou 3). Pressione o botão REC do controle remoto para gravar o programa atual. A função está disponível de acordo com região/país/modelo. Certifique-se de que o disco rígido esteja formatado e reconhecido.

Como usar o televisor como alto-falante central?

Conecte um receptor AV à porta CENTER SPEAKER IN na parte traseira do televisor usando um cabo de alto-falante. Nas configurações, defina Alto-falantes como Sistema de áudio e desative Modo alto-falante central TV se necessário.

Como desativar o microfone integrado?

O microfone integrado é ativado apenas quando você pressiona o botão Microfone do controle remoto. Para desativá-lo completamente, você pode desativar o Assistente Google nas configurações ou não usar a função de voz. Observe que o consumo em espera aumenta se o microfone permanecer ativo.

MANUAL DE UTILIZADOR Bravia KD-75ZH8 SONY

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2 ^4

Satélite ^*1 : DVB-S/DVB-S2

Sistema de color: PAL/SECAM/NTSC3.58 (Sólo vídeo)/NTSC4.43 (Sólo vídeo)

Analógico: UHF/VHF/Cable

Conector tipo F hembra, 75 ohmios.

DiSEqC 1.0, LNB 13 V/18 V y tono de 22 kHz,

Puerto para dispositivo USB (dispositivo HDD

Este televisor vem com os seguintes manuais. Guarde os manuais para futuras consultas.

Guia de configuração

- Instalação e configuração do televisor.

Guia de referência (este manual) / Documentação de segurança

- Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc.

Guia de ajuda (Manual no ecrã)

• Definições, funções de Android TV, ligação à Internet, resolução de problemas, etc.
• Para abri-lo, prima o botão HELP no telecomando e selecione Guia de ajuda.

- Pode consultar o Guia de ajuda com o seu smartphone.

IMPORTANTE – Leia o Contrato de Licença de Software do Utilizador Final antes de utilizar o seu produto Sony. Utilizar o produto indica sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licença de software entre o utilizador e a Sony está disponível online no website da Sony (http://www.sony.net/tv-software-licenses/) ou no ecrã do seu produto. Vá a [Definições] → [Preferências do dispositivo] → [Acerca de] → [Informações legais] → [Avisos e licenças].

Nota

• Antes de utilizar o televisor, por favor leia "Informações de segurança".
• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.
• O "xx" que aparece no nome do modelo corresponde a um dígito numérico, relacionado com o design, a cor ou o sistema do televisor.

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do televisor ou na embalagem. Podem ser encontradas removendo a capa do terminal.

AVISO IMPORTANTE

Aviso para Equipamento de Rádio

A Sony Corporation declara que os tipos de equipamento de rádio KD-85ZH8, KD-75ZH8 estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.compliance.sony.eu/

Nota para os clientes: as seguintes informações apenas se aplicam a equipamento comercializado em países que aplicam as diretivas da UE.

No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou dos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : a banda 5.150 - 5.350 MHz está restringida apenas a operações no interior.

Informações de segurança

Instalação/Programação

Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas.

Instalação

• O televisor deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
• Coloque o televisor numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
• Instale o televisor num local onde não possa ser puxado, empurrado ou derrubado.

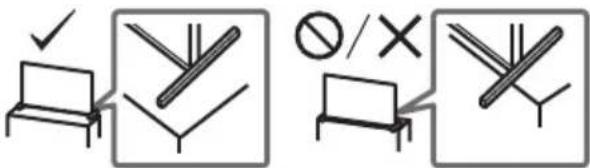

• Instale o televisor de forma a que o Suporte de mesa do televisor não fique de fora do suporte do televisor (não fornecido). Se o Suporte de mesa ficar de fora do suporte do televisor, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no televisor.

• Antes de transportar o televisor, desligue todos os cabos.
• São necessárias duas ou mais pessoas (três ou mais pessoas KD-85ZH8) para transportar um televisor de tamanho grande
• Ao transportar manualmente o televisor, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.

KD-85ZH8

• Não exponha o televisor a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

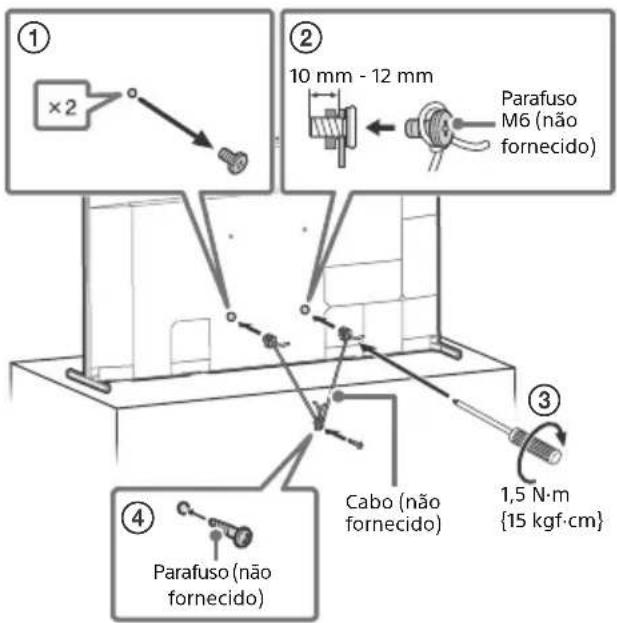

Prevenir quedas

Usar a Televisão como Altifalante Central

• Antes de ligar os cabos, desligue o cabo de alimentação do televisor e do recetor de AV.
• Certifique-se de que [Altifalante] está definido para [Sistema de áudio].

Para evitar um silvo quando não ligar a entrada CENTER SPEAKER IN a um recetor de AV, desative o [Modo de altifalante central da TV]. Para mais detalhes, consulte o Guia de ajuda.

Telecomando e Televisor

A forma, localização, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo de televisor.

1 ↓ (Microfone): Utilize o Assistente Google*2*3 ou a pesquisa por voz*3. Para sugestões sobre como controlar o seu televisor, prima o botão (Microfone) e fale a frase "sugestões de voz".*2

▲/▼/◄/►/⊕: Menu de navegação e seleção no ecrã.

TV: Apresenta a lista de canais de TV ou muda para entrada.

2 ⏻ (Television em modo de espera) (standby)

Botões numéricos

i+/Revelação de Informação/

Teletexto): Apresentar informações.

(Teletexto): Apresentar informações de teletexto.

3 Google Play / NETFLIX ^2 / Botões coloridos

4 GUIDE: Apresenta o guia de programas digital de TV ou o TV box de cabo*2*4.

REC LIST: Apresenta a lista Rec do USB HDD/DVR ^4 .

→ (Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc.

(Definições Rápidas): Apresenta as Definições Rápidas.

BACK/

HOME

5 ∠ +/- (Volume)

(Saltar)

※ (Sem som)^*5

CH +/−/▲/▼: Seleciona o canal ou a página seguinte (▲) / anterior (▼).

6 AUDIO: Seleccione o som da fonte multilíngue ou som duplo (dependendo da fonte do programa).

(Configurar legendas)

HELP: Apresentar menu de Ajuda.

◀/▶/▶/||

- REC: Grave o programa em visualização atualmente em USB HDD/DVR ^4 .

EXIT

7 ⏻ (Alimentação)

8 Sensor do telecomando / Sensor de luz / LED ^*6

9 Microfone incorporado ^237 : Para ativar o microfone incorporado, prima botão ↓ (Microfone) no telecomando e cumpra as instruções apresentadas no ecrã.

*1 A luz de fundo do telecomando acenderá quando o sensor de luz detetar que a luz ambiente está baixa. A iluminação automática da luz de fundo pode ser desligada.
*2 Apenas em determinadas regiões/países/modelos de televisor/idioma.
*3 O Assistente Google ou a pesquisa por voz requer uma ligação à Internet.
*4 [Configuração da TV box de cabo] é necessária a configuração.
*5 O atalho de acessibilidade fica disponível ao manter ☐ (Sem som) premido.
*6 O LED do microfone incorporado é incluído também.
*7 O consumo de energia no modo de espera aumentará pois o microfone incorporado está sempre em escuta quando ativado.

Para mais informações, consulte o Guia de ajuda.

Instalar o televisor na parede

Utilizar o Suporte de parede opcional (SU-WL450)\* (não fornecido)

Para os clientes:

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto.

Informações de instalação do Suporte de parede

Este manual de instruções do televisor fornece apenas os passos para preparar o televisor para a instalação na parede antes deste ser instalado na parede. Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na página do produto para o modelo do seu televisor.

Preparação para a instalação na parede

Certifique-se de que fixa o Suporte de mesa antes de instalar o Televisor na parede, consultando o Guia de configuração.

- Prepare o televisor para o Suporte de parede antes de efetuar as ligações com o cabo.

- Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este televisor, especialmente para determinar a resistência da parede para suportar o peso do televisor.

- Certifique-se de que a instalação deste produto na parede é efetuada por agentes Sony ou por contratantes licenciados e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.

- Os parafusos para o Suporte de parede não são fornecidos.

- Só técnicos de assistência qualificados devem realizar as instalações de Suporte de parede.

- Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir: —Suporte de parede SU-WL450

- Certifique-se de que utiliza os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no televisor. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do Suporte de parede.

O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte de parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc.

- Certifique-se de que armazena os parafusos não utilizados e o Suporte de mesa num local seguro até estar pronto para prender o Suporte de mesa. Mantenha os parafusos fora do alcance de crianças pequenas.

* A penas em determinadas regiões/países/m de televisor.

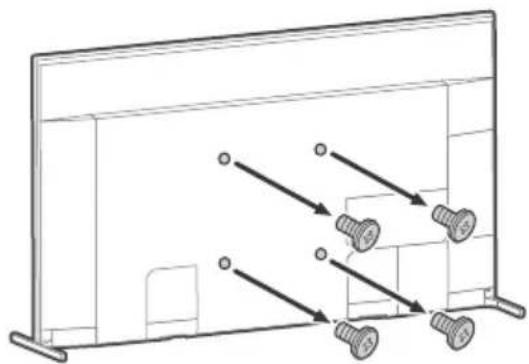

2 Retire os parafusos da parte de trás do televisor.

Resolução de problemas

Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes.

1 Reinicie o seu televisor premindo o botão de alimentação no telecomando durante cerca de cinco segundos. O televisor vai reinicia. Tente desligar o cabo de alimentação se o televisor não recuperar. Logo, prima o botão de alimentação no televisor e solte-o. Espere dois minutos e ligue o cabo de alimentação.
2 Consulte o menu Ajuda carregando em HELP no telecomando.
3 Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho.
4 Visite o website de suporte da Sony (informações fornecidas no final deste manual).

Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor.

Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.

O telecomando não funciona.

- Substitua as pilhas.

Esqueceu a palavra-passe do bloqueio parental.

- Digite 9999 para o PIN e, em seguida, digite o novo PIN.

Para mais informações sobre a resolução de problemas, consulte o Guia de ajuda.

Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED

Sistema de televisão: Dependendo do país/área/modelos de televisor

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2 ^4

Satélite ^*1 : DVB-S/DVB-S2

Sistema de Cor: PAL/SECAM/NTSC3.58 (apenas vídeo)/NTSC4.43 (apenas vídeo)

Cobertura de canais: Dependendo do país/área/modelos de televisor

Analógico: UHF/VHF/Cabo

Digital: UHF/VHF/Cabo

Satélite ^*1 : Frequência IF 950-2.150 MHz

Saída de som: 12,5 W + 12,5 W + 12,5 W + 12,5 W + 5 W + 5 W

Tecnologia sem fios

Protocolo IEEE 802.11a/b/g/n/ac

Bluetooth® Versão 4.2

Banda de frequência(s)

Gama de frequência Potência de Saída
LAN sem fios (Televisor)
2.400-2.483,5 MHz	< 20,0 dBm
5.150-5.250 MHz	< 23,0 dBm
5.250-5.350 MHz	< 20,0 dBm
5.470-5.725 MHz	< 20,0 dBm
5.725-5.850 MHz	< 13,9 dBm
Bluetooth® (Televisor)
2.400-2.483,5 MHz < 10,0 dBm
Bluetooth® (Telecomando)
2.400-2.483,5 MHz < 10,0 dBm

Conector de tipo F fêmea, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz,

Distribuição por um Cabo EN50494.

→ / → AV IN

Entrada de vídeo/áudio (mini-tomada)

HDMI IN 1/2/3/4 (HDCP 2.3-compatível)

Vídeo:

4096 × 2160p (50, 60 Hz)^23, 4096 × 2160p

(24 Hz) ^2 , 3840 × 2160p (50, 60 Hz) ^3 , 3840 ×

Consulte o Guia de ajuda para mais detalhes.

Exceto no modo eARC

PCM linear do canal 5,1: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bits, Dolby

Audio, Dolby Atmos, DTS

Consulte o Guia de ajuda para mais detalhes.

No modo ARC

PCM linear de dois canais: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

Porta do dispositivo USB (3 dispositivo USB HDD para a funcionalidade REC)

As portas USB 1 e 2 suportam High Speed USB (USB 2.0)

A porta USB 3 suporta Super Speed USB (USB 3.1 Gen 1)

Ranhura CAM (Módulo de Acesso Condicional)

LAN

Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.)

CENTER SPEAKER IN

Entrada para o altifalante do centro (conector com fixação)

Alimentação, Ficha de Produto e outros

Classe de eficiência energética

KD-85ZH8: C

KD-75ZH8: C

Dimensões do ecrã (medido diagonalmente) (Aprox.)

KD-85ZH8: 214,8 cm / 85 polegadas

KD-75ZH8: 189,3 cm / 75 polegadas

Consumo de energia

No modo [Standard]

KD-85ZH8: 487 W

KD-75ZH8: 361 W

No modo [Vívido]

KD-85ZH8: 815 W

KD-75ZH8: 590 W

Consumo anual de energia ^4

KD-75ZH8: 501 kWh por ano

Consumo de energia no modo de espera (standby)*9*10

KD-85ZH8: 0,50 W (63 W no modo de atualização do EPG/software)

KD-75ZH8: 0,50 W (52 W no modo de atualização do EPG/software)

Resolução do ecrã

7.680 pontos (horizontal) × 4.320 linhas (vertical)

Potência nominal

USB 1/2

5 V, 500 mA MÁX

USB 3

5 V, 900 mA MÁX

Dimensões (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de fixação para mesas

Posição normal:

KD-85ZH8: 192,0 × 111,7 × 42,8

KD-75ZH8: 169,6 × 98,6 × 35,6

Posição estreita:

sem suporte de fixação para mesas

Largura do suporte (Aprox.) (cm)

Posição normal:

KD-85ZH8: 192,0

KD-75ZH8: 169,6

Posição estreita:

KD-85ZH8: 86,5

KD-75ZH8: 62,3

Peso (Aprox.) (kg)

com suporte de fixação para mesas

Posição normal:

KD-85ZH8: 67,8

KD-75ZH8: 49,9

Posição estreita:

KD-85ZH8: 67,3

KD-75ZH8: 49,4

sem suporte de fixação para mesas

KD-85ZH8: 65,6

KD-75ZH8: 47,9

Outros

Acessórios opcionais

Suporte de parede: SU-WL450

Temperatura de operação: 0 °C – 40 °C

Humidade operacional: 10 % – 80 % HR (não condensada)

*1 Nem todos os televisores têm tecnologia DVB-T2 ou DVB-S/S2 ou terminal de antena satélite.

*2 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é mostrada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].

*3 Para suportar 18 Gbps, configure [Formato de sinal HDMI] para Formato avançado.

*4 Consulte o Guia de ajuda online para mais detalhes.

*5 Apenas HDMI IN 4.

*6 Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do televisor para o seu sistema de áudio.

*7 Apenas em determinadas regiões/países/modelos de televisor.

*8 Consumo de energia em kWh por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado.

*9 A energia em modo de espera (standby) especificada é atingida depois de o televisor concluir os processos internos necessários.

*100 consumo de energia em modo de espera (standby) irá aumentar quando o televisor estiver ligado à rede.

Nota

- A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/stock.

- O design e as características técnicas estão sujeitas a alteração sem aviso prévio.

- Podem ser necessárias subscrições para serviços e aplicações, e podem ser aplicados termos adicionais, condições e/ou taxas ao utilizar o Assistente Google.

Aviso para a função de televisão digital

- A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, podem não estar disponíveis em todos os países e áreas. Algumas funções podem não ser permitidas ou podem não funcionar corretamente com alguns fornecedores e ambientes de rede. Alguns fornecedores de serviço de Televisão podem cobrar uma taxa pelos seus serviços.

- Este televisor suporta transmissão digital utilizando codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/serviço, que pode mudar com o tempo, não pode ser garantida.

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 2012-2018 Dolby Laboratories. Todos os direitos reservados.
• Gracenote, o logótipo Gracenote, o logo "Powered by Gracenote" são marcas comerciais registadas ou marcas comerciais da Gracenote, Inc. nos Estados Unidos e/ou noutros países.
• Google, Google Play, Chromecast, YouTube, Android TV e outras marcas relacionadas e logos são marcas comerciais da Google LLC.
• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o símbolo, DTS e o símbolo em conjunto, e Digital Surround são marcas registadas ou marcas comerciais da DTS, Inc. nos Estados Unidos e/ou noutros país. © DTS, Inc. Todos os direitos reservados.
• Netflix é uma marca registada da Netflix, Inc.
• DiSEqC™ é uma marca comercial da EUTELSAT. Este televisor suporta DiSEqC 1.0. Este televisor não se destina ao controlo de antenas motorizadas.
• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros países.
• Todas as outras marcas registadas são propriedade dos seus respetivos proprietários.
