Produkttype	LED-bakgrunnsbelyst LCD-TV
Merke	Sony
Modell	Bravia KD-75ZH8
Skjermstørrelse (diagonal)	189,3 cm (75 tommer)
Skjermoppløsning	7 680 x 4 320 piksler (8K)
TV-standarder	DVB-T/T2/C/S/S2 (avhengig av land/region)
Fargesystem	PAL/SECAM/NTSC
Lydstyrke (total)	60 W (5 høyttalere: 4x12,5 W + 2x5 W)
HDMI-tilkobling	4 HDMI-innganger (HDCP 2.3)
USB-tilkobling	3 USB-porter (USB 2.0 og 3.1 Gen 1)
Nettverk og trådløst	Ethernet 100BASE-TX, Wi-Fi 802.11ac, Bluetooth 4.2
Strømforsyning	220-240 V AC, 50 Hz
Strømforbruk (standard)	361 W
Strømforbruk (standby)	0,50 W
Mål uten stativ (B x H x D)	168,0 x 97,7 x 8,4 cm
Vekt uten stativ	47,9 kg
Driftstemperatur	0 °C til 40 °C
Valgfritt tilbehør (veggfeste)	Veggfeste SU-WL450 (følger ikke med)
Spesielle funksjoner	Google Assistant, talegjenkjenning, innebygd mikrofon, bakgrunnsbelyst fjernkontroll, online hjelpeguide, OTA programvareoppdatering, USB-opptak (harddisk), sentralhøyttalermodus, kompatibilitet med Dolby Audio/Atmos, Netflix, Google Play
Sikkerhetsinstruksjoner	Installasjon på stabil overflate, forhindre velt, transport med to personer, koble fra før håndtering, les de medfølgende sikkerhetsinstruksjonene

Ofte stilte spørsmål - Bravia KD-75ZH8 SONY

Hvordan starter jeg Sony Bravia KD-75ZH8 på nytt?

Trykk av/på-knappen på fjernkontrollen i omtrent fem sekunder. TV-en starter på nytt. Hvis det ikke fungerer, koble fra strømledningen, vent to minutter, koble den inn igjen, og slå på.

Hvordan tilbakestiller jeg foreldrekontrollpassordet?

Skriv inn standard PIN-kode 9999 for å få tilgang til innstillingene, og angi deretter en ny PIN-kode.

Hvordan kobler jeg TV-en til internett?

Gå til Innstillinger > Nettverk og internett > Wi-Fi (eller Ethernet). Følg instruksjonene på skjermen. En internettforbindelse er nødvendig for oppdateringer og nettfunksjoner.

Hvordan bruker jeg talegjenkjenning?

Trykk på Mikrofon-knappen (mikrofonikon) på fjernkontrollen og snakk inn i TV-ens innebygde mikrofon. For å aktivere den innebygde mikrofonen, trykk først på denne knappen og følg instruksjonene på skjermen.

Hvordan installerer jeg TV-en på veggen?

Bruk det valgfrie veggfestet SU-WL450 (følger ikke med). Sony anbefaler at installasjonen utføres av en autorisert installatør. Følg instruksjonene som følger med festet og TV-ens installasjonsveiledning. Bruk de spesifikke skruene (M6, 10-12 mm).

Hva gjør jeg hvis fjernkontrollen ikke fungerer?

Bytt batteriene i fjernkontrollen. Hvis problemet vedvarer, kontroller at ingenting blokkerer fjernkontrollsensoren på TV-en. Du kan også bruke knappene på TV-en selv.

Hvordan oppdaterer jeg TV-ens programvare?

Koble TV-en til internett, og gå deretter til Innstillinger > Enhetsinnstillinger > Om > Programvareoppdatering. Sony anbefaler å oppdatere jevnlig for å få nye funksjoner og forbedringer.

Hvordan bruker jeg USB-opptak?

Koble en kompatibel USB-harddisk til en USB-port (1, 2 eller 3). Trykk på REC-knappen på fjernkontrollen for å ta opp gjeldende program. Funksjonen er tilgjengelig avhengig av region/land/modell. Sørg for at harddisken er formatert og gjenkjent.

Hvordan bruker jeg TV-en som sentralhøyttaler?

Koble en AV-mottaker til CENTER SPEAKER IN-porten bak på TV-en med en høyttalerkabel. I innstillingene, sett Høyttalere til Lydsystem og deaktiver Sentralhøyttalermodus TV om nødvendig.

Hvordan deaktiverer jeg den innebygde mikrofonen?

Den innebygde mikrofonen aktiveres bare når du trykker på mikrofonknappen på fjernkontrollen. For å deaktivere den fullstendig, kan du deaktivere Google Assistant i innstillingene eller ikke bruke talefunksjonen. Merk at strømforbruket i standby øker hvis mikrofonen forblir aktiv.

BRUKSANVISNING Bravia KD-75ZH8 SONY

anslutningshastigheten avvika.

KD-75ZH8: 501 kWh per år

Fjernbetjening og TV

Til Sony-forhandlere og installatører:

2 Fjern skruer fra bagsiden af TV'et.

Bortset fra eARC-tilstand

5,1-kanals lineær PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

USB-port 1 og 2 understøtter High Speed USB

(USB 2.0)

USB-port 3 understøtter Super Speed USB

(USB 3.1 Gen 1)

CAM (Conditional Access Module)-holder

LAN

10BASE-T/100BASE-TX-stik

(Forbindelseshastigheden kan variere,

Strøm, datablad og andet

Strømkrav

220 V - 240 V AC, 50 Hz

Lavenergiklasse

KD-85ZH8: C

KD-75ZH8: C

Skærmstørrelse (målt diagonalt) (Ca.)

KD-85ZH8: 214,8 cm / 85 tommer

KD-75ZH8: 189,3 cm / 75 tommer

Strømforbrug

Driftsfugtighed: 10 % til 80 % RH (ikke-

kondenserende)

Denne TV-en leveres med følgende håndbøker. Vennligst behold håndbøkene for fremtidig referanse.

Innstillingsveiledning

• TV-installasjon og oppsett.

Referanseveiledning (denne håndboken) / sikkerhetsdokumentasjon

- Sikkerhetsinformasjon, fjernkontroll, feilsøking, veggmontering, spesifikasjon, og så videre.

Hjelpeveiledning (håndbok på skjermen)

- Innstillinger, Android TV-funksjoner, internett-tilkobling, feilsøking, og så videre.

- For å åpne den, trykk på HELP-knappen på fjernkontrollen og velg Hjelpeveiledning.

- Du kan se hjelpeveiledningen med en smarttelefon.

VIKTIG – Les lisensavtalen for sluttbrukerprogramvare før du bruker Sony-produktet ditt. Ved å bruke produktet ditt indikerer at du aksepterer lisensavtalen for sluttbrukerprogramvare. Lisensavtalen for programvare mellom deg og Sony er tilgjengelig online på Sonys hjemmeside (http://www.sony.net/tv-software-licenses/) eller på produktskjermbildet. Gå til [Innstillinger] → [Enhetsinnstillinger] → [Info] → [Juridisk informasjon] → [Merknader og lisenser].

Merknader

• Før du bruker TV-en, vær vennlig å lese "Sikkerhetsinformasjon".
• Les den medfølgende sikkerhetsdokumentasjonen for ytterligere sikkerhetsinformasjon.
• Bilder og illustrasjoner som brukes i installasjonsveiledningen og i denne håndboken, er kun ment som referanse, og kan avvike fra produktets faktiske utseende.
• "xx"-en som vises i modellnavnet korresponderer til et tall, som er knyttet til design, farge eller TV-system.

Plassering av identifikasjonsmerket

Etiketter med modellnr., produksjonsdato (år/måned) og strømforsyningsområde er plassert på baksiden av TV-en eller esken. Disse finner du ved å fjerne terminaldekslet.

VIKTIG MERKNAD

Merknad for radioutstyr

Herved erklærer Sony Corporation at radioutstyrstypene KD-85ZH8, KD-75ZH8 er i samsvar med direktiv 2014/53/EU. EU-erklæring fulltekst finner du på Internett under: http://www.compliance.sony.eu/

Merknad for kunder: Følgende informasjon gjelder kun for utstyr som er solgt i land som anvender EU-direktivene.

For dette radioutstyret gjelder følgende begrensninger for bruk eller krav for autorisering av bruk i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-båndet skal bare benyttes for innendørs bruk.

Sikkerhetsinformasjon

Installasjon/oppsett

Installer og bruk TV-apparatet i samsvar med instruksjonene nedenfor for å unngå risiko for brann, elektrisk støt eller annen skade og/eller personskader.

Installasjon

• TV-en bør installeres i nærheten av en lett tilgjengelig stikkontakt.
• Plasser TV-settet på en stabil, plan overflate for å unngå at den faller ned og forårsaker personskade eller skade på TV-en.
• Installer TV-en på en plass hvor den ikke kan bli skjøvet, dyttet eller ramle ned.

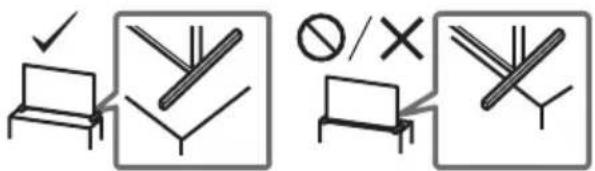

• Installer TV-en slik at TV-ens bordstativ ikke stikker frem fra TV-stativet (medfølger ikke). Hvis bordstativet stikker frem fra TV-stativet, kan det føre til at TV-en velter, faller ned og dette kan skade personer eller TV-en.

• Før du bærer TV-apparatet, må du koble fra alle kablene.
• Et stort TV-apparat må bæres av to eller flere personer (tre eller flere for KD-85ZH8).
• Når du transporterer TV-en for hånd, må du holde den som vist under. Ikke utsett LCD-skjermen og rammen rundt for pressbelastning.

KD-85ZH8

• Ikke utsett TV-apparatet for støt eller sterke vibrasjoner när du flytter det.
• Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis du flytter, bør du transportere det i originalemballasjen.

Tippforebygging

Bruke TV-en som senterhøyttaler

• Før du kobler til kabler, koble fra hovedledningen til både TV-en og AV-mottakeren.
• Sørg for at [Høyttaler] er satt til [Lydsystem].

For å forhindre hvesing når du ikke kobler CENTER SPEAKER IN til en AV-mottaker, deaktiver [Modusen TV-senterhøyttaler]. For detaljer, se hjelpeveiledningen.

Fjernkontroll og TV

Utformingen av fjernkontrollen, plasseringen, tilgjengeligheten og funksjonen til knappene på fjernkontrollen kan variere avhengig av regionen/landet/TV-modellen.

1 ↓ (Mikrofon): Bruk Google Assistant ²³ eller talesøk ³ . For hint om hvordan du kontrollerer TV-en, trykk på knappen ↓ (Mikrofon) og uttal uttrykket "tips stemmestyring". 2

▲/▼/◄/►/⊕: Meny på skjermen for navigasjon og valg.

TV: Vis TV-kanalliste eller bytt til inngang.

2 ⏻ (TV hvilemodus) Nummerknapper

i+/? ( I n f o Vis informasjon.t e ( Tekst ): Vis tekstinformasjon.

3 Google Play / NETFLIX ² / Fargeknapper

4 GUIDEVis den digitale programguiden til TV-en eller TV-dekoderen ^2*4 .

REC LIST: Vis anbefalingslisten for USB HDD/DVR*4.

→ (Valg av innhold): Vis og velg inngangskilden osv.

(Hurtiginnstillinger): Vis hurtiginnstillinger.

BACK/← HOME

5 ∠ +/- (Volum)

(Hopp) (Demp)*5

CH +/−/☐/☐: Velg kanal, eller neste (☐) / forrige (☐) side.

6 AUDIO: Velg lyd for flerspråklig kilde eller flerspråklig lyd (avhengig av programkilden).

● REC: Ta opp programmet som vises på USB HDD/DVR*4.

EXIT

7 ⏻ (Strøm)

8 Fjernkontroll-sensor / Lyssensor / LED*6

9 Innebygd mikrofon ²³⁷ : For å aktivere den innebygde mikrofonen trykkes ↓ (Mikrofon)-knappen på fjernkontrollen og instruksjonen på skjermen følges.

*1 Fjernkontrollens baklys tennes när lyssensoren oppdager at omgivelseslyset er dempet. Baklysets sautomatiske belysning kan slås av.

*2 Kun for begrensede regioner/land/TV-modeller/språk.

*3 Google Assistant eller talesøk krever en internett-tilkobling.

*4 [Oppsett av TV-dekoder] innstilling er påkrevet.

*5 Snarvei for tilgjengelighet er tilgjengelig ved å trykke og holde inne ⚫ (Demp).

For mer informasjon, se Hjelpeveiledning.

Montere TV-en på veggen

Bruke den ekstra Veggmonteringsbraketten (SU-WL450)\* (medfølger ikke)

Til kunder:

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller autoriserte montører. Ikke forsøk å installere den selv.

Til Sony-forhandlere og -montører:

Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.

Informasjon om installasjon av Veggmonteringsbraketten

Denne TV-bruksanvisningen viser bare trinnene for å klargjøre TV-en for veggmontering før den monteres på veggen. For instruksjoner om montering av Veggmonteringsbrakett, se monteringsinformasjon (Veggmonteringsbrakett) på produktsiden for din TV-modell. https://www.sony.eu/support

Forberede veggmontering

Husk å feste bordstativ før du installerer TV-en på veggen ved å henvise til Innstillingsveiledning.

• Gjør TV-en klar for Veggmonteringsbraketten før du kobler til kabler.
• Følg instruksjonsveiledningen som fulgte med Veggmonteringsbraketten for modellen din. Tilstrekkelig ekspertise er nødvendig for å montere denne TV-en, spesielt for å fastslå at veggen kan bære TV-ens vekt.
  • Overlat monteringen av dette produktet til Sony-forhandlere eller autoriserte montører, og vær spesielt oppmerksom på sikkerheten under installasjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon.

• Skruene for Veggmonteringsbraketten medfølger ikke.

• Kun kvalifisert servicepersonell skal utføre eventuell installasjon av veggbraketter.

• Av sikkerhetsgrunner anbefales det på det sterkeste at du bruker tilleggsutstyr fra Sony som omfatter:
  —Veggmonteringsbrakett SU-WL450

- Sørg for at du bruker skruene som følger med Veggmonteringsbraketten når du fester Veggmonteringsbraketten til TV-en. De medfølgende skruene er utformet som vist på illustrasjonen målt fra monteringsoverflaten til Veggmonteringsbraketten.

Skruenes diameter og lengde varierer ut fra Veggmonteringsbrakettens modell. Hvis du bruker andre skruer enn de som følger med, kan TV-apparatet bli skadet innvendig eller det kan falle ned osv.

- Oppbevar skruer som ikke brukes samt bordstativet på et trygt sted inntil du er klar til å feste bordstativet. Oppbevar skruene unna små barn.

* Kun i begrenset region/land/TV-modell.

1 Fjern terminaldekslene.

KD-85ZH8

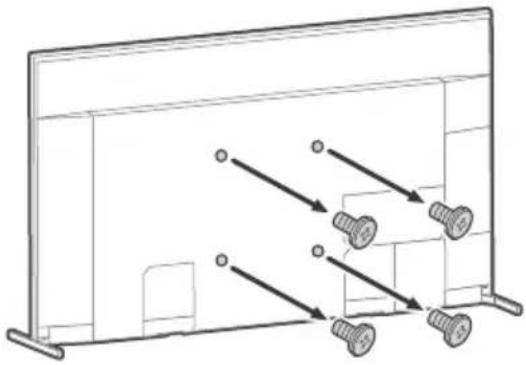

2 Fjern skruene fra baksiden av TVen.

Generell feilsøking for problemer som: svart skjerm, ingen lyd, frosset bilde, TV reagerer ikke, eller nettverk mistet, utfør følgende steg.

1 Start TV-en din på nytt ved å holde nede strømknappen på fjernkontrollen i cirka fem sekunder. TV-en vil starte på nytt. Hvis TV-en ikke starter, prøv å trekke ut strømledningen. Trykk deretter på strømknappen på TV-en og slipp den. Vent i to minutter, og sett i strømledningen.
2 Se Hjelpmenyen ved å trykke HELP på fjernkontrollen.
3 Koble TV-en din til internett og utfør en programvareoppdatering. Sony anbefaler at du holder TV-ens programvare oppdatert. Programvareoppdateringer gir nye funksjoner og bedre ytelse.
4 Gå til Sonys supportnettside (informasjon oppgitt bakerst i denne håndboken).

Når du kobler til TVen kan det hende at den ikke er i stand til å slå seg på på en stund selv om du trykker på strømknappen på fjernkontrollen eller TV-en.

Det tar tid å starte opp systemet. Vent omtrent ett minutt, og prøv deretter igjen.

Passordet for foreldrelåsen er glemt.

- Skriv inn 9999 for PIN-koden, og skriv deretter den nye PIN-koden.

For mer informasjon om feilsøking, se i Hjelpeveiledningen.

Spesifikasjoner

System

Skjermsystem: LCD (Liquid Crystal Display = skjerm med flytende krystaller), LED-baklys

TV-system: Avhengig av land/område valg/ TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2 ⁴

Kanaldekning: Avhengig av land/område valg/TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellitt ^*1 : IF-frekvens 950-2150 MHz

Lydutgang: 12,5 W + 12,5 W + 12,5 W + 12,5 W + 5 W + 5 W

Trådløs teknologi

Protokoll IEEE 802.11a/b/g/n/ac

Bluetooth® versjon 4.2

Frekvensbånd

Frekvensbånd Utgangseffekt
Trådløst LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth®(TV)
2400-2483,5 MHz < 10,0 dBm
Bluetooth®(Fjernkontroll)
2400-2483,5 MHz < 10,0 dBm

Inngangs-/utgangskontakter

Antenne/kabel

75 ohm ekstern terminal for VHF/UHF

Satellittmottaker ^*1

Hunn F-kontakt, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V og 22 kHz tone,

Distribusjon med én kabel EN50494.

→ / → AV IN

Video-/lydinngang (minijack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)²³, 4096 × 2160p

Se Hjelpeveiledning for nærmere informasjoner.

Unntatt eARC-modus

5,1 kanal lineær PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 biter, Dolby Audio, Dolby Atmos, DTS

Se Hjelpeveiledning for nærmere informasjoner.

I ARC-modus

Tokanals lineær PCM: 48 kHz 16 biter, Dolby

Audio, Dolby Atmos, DTS

USB-enhetsport (3 USB HDD-enhet for REC-funksjon)

USB-port 1 og 2 støtter høyhastighets USB (USB 2.0)

USB-port 3 støtter superrask USB (USB 3.1

Gen 1)

(Tilkoblingshastigheten kan variere avhengig av driftsmiljøet til nettverket.

Kommunikasjonshastighet og kvalitet garanteres ikke.)

CENTER SPEAKER IN

Inngang for midtre høyttaler

Strøm, produktmikrokort og annet

Strømkrav

220 V - 240 V vekselstrøm, 50 Hz

Energieffektivitetsklasse

KD-85ZH8: C

KD-75ZH8: C

Skjermstørrelse (målt diagonalt) (ca.)

KD-85ZH8: 214,8 cm / 85 tommer

KD-75ZH8: 189,3 cm / 75 tommer

Strømforbruk

I [Standard]-modus

KD-85ZH8: 487 W

KD-75ZH8: 361 W

I [Dynamisk]-modus

KD-85ZH8: 815 W

KD-75ZH8: 590 W

Årlig energiforbruk*8

KD-75ZH8: 501 kWh per år

Strømforbruk i hvilemodus ⁹¹⁰

KD-85ZH8: 0,50 W (63 W i programvare-/

EPG-oppdateringsmodus)

KD-75ZH8: 0,50 W (52 W i programvare-/

EPG-oppdateringsmodus)

Skjermoppløsning

*1 Ikke alle TV-apparater har DVB-T2-, eller DVB-S-/S2-teknologi eller satellittantenneterminal.
*2 Når det tilføres 4096 × 2160p på inngangen og [Bred modus] er innstilt på [Normal], vil oppløsningen vises som 3840 × 2160p. For å vise 4096 × 2160p, settes [Bred modus] innstillingen på [Full 1] eller [Full 2].
*3 For å støtte 18 Gbps innstilles [HDMI-signalformat] til Forbedret format.
*4 Se Hjelpeveiledningen på nettet for mer informasjon.
*5 Kun HDMI IN 4.
*6 Koble lydsystemet ditt til HDMI IN 3 for å tilføre TV-lyd til lydsystemet.
*7 Kun i begrenset region/land/TV-modell.
*8 Energiforbruk i kWh per år, basert på TV-ens strømforbruk när den brukes 4 timer om dagen i 365 dager. Det faktiske energiforbruket vil avhenge av hvordan fjernsynet brukes.
*9 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har avsluttet nødvendige interne prosesser.
*10Strømforbruk i hvilemodus vil øke når TV-en er koblet til nettverket.

Merknader

• Tilgjengeligheten til tilleggsutstyr avhenger av land/region/TV-modell/lagerstatus.
• Design og spesifikasjoner kan endres uten varsel.
• Når du bruker Google Assistant kan det være nødvendig med abonnement på tjenester og applikasjoner. Tilleggsvilkår, betingelser og/eller gebyrer kan gjelde.

Merknader til digital TV-funksjon

- Digital-TV (DVB bakke, satellitt og kabel), interaktive tjenester og nettverksfunksjoner vil kanskje ikke være tilgjengelige i alle land eller regioner. Noen funksjoner er muligens ikke aktivert eller vil kanskje ikke virke korrekt hos noen leverandører og i noen nettverksmiljøer. Noen TV-tjenesteleverandører vil kunne kreve gebyr for tjenestene sine.

- Denne TV-en støtter digital kringkasting med kodekene MPEG-2, H.264/MPEG-4 AVC og H.265/HEVC, men kompatibilitet kan ikke garanteres med alle operatører/tjenestesignaler, da de disse vil kunne endres med tiden.

Varemerker

• Uttrykkene HDMI og HDMI High-Definition Multimedia Interface, og HDMI-logoen, er varemerker eller registrerte varemerker som tilhører HDMI Licensing Administrator, Inc. i USA og andre land.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio og dobbelt-D symbolet er varemerker som tilhører Dolby Laboratories. Produsert på lisens fra Dolby Laboratories. Konfidensielt og upublisert arbeid. Opphavsrett © 2012-2018 Dolby Laboratories. Alle rettigheter forbeholdes.
• Gracenote, Gracenote-logoen og logoens skrift, og "Powered by Gracenote"-logoen er enten registrerte varemerker eller varemerker for Gracenote, Inc. i USA og/eller andre land.
• Google, Google Play, Chromecast, YouTube, Android TV og andre relaterte merker og logoer er varemerker tilhørende Google LLC.
• For DTS-patenter, se http://patents.dts.com. Fremstilt under lisens fra DTS, Inc. DTS, symbolet, DTS og symbolet sammen, og Digital Surround er registrerte varemerker eller varemerker for DTS, Inc. i USA og/eller andre land. © DTS, Inc. Alle rettigheter forbeholdes.
• Netflix er et registrert varemerke for Netflix, Inc.
• DiSEqC™ er et varemerke for EUTELSAT. Denne TV-en støtter DiSEqC 1.0. Denne TV-en er ikke ment for å kontrollere motoriserte antenner.
• TUXERA er et registrert varemerke for Tuxera Inc. i USA og andre land.
• Alle andre varemerker eies av de respektive eierne.
