MANUAL DE UTILIZADOR P750S INDESIT

Placas de encastre 60 Instruções para a instalação e o uso

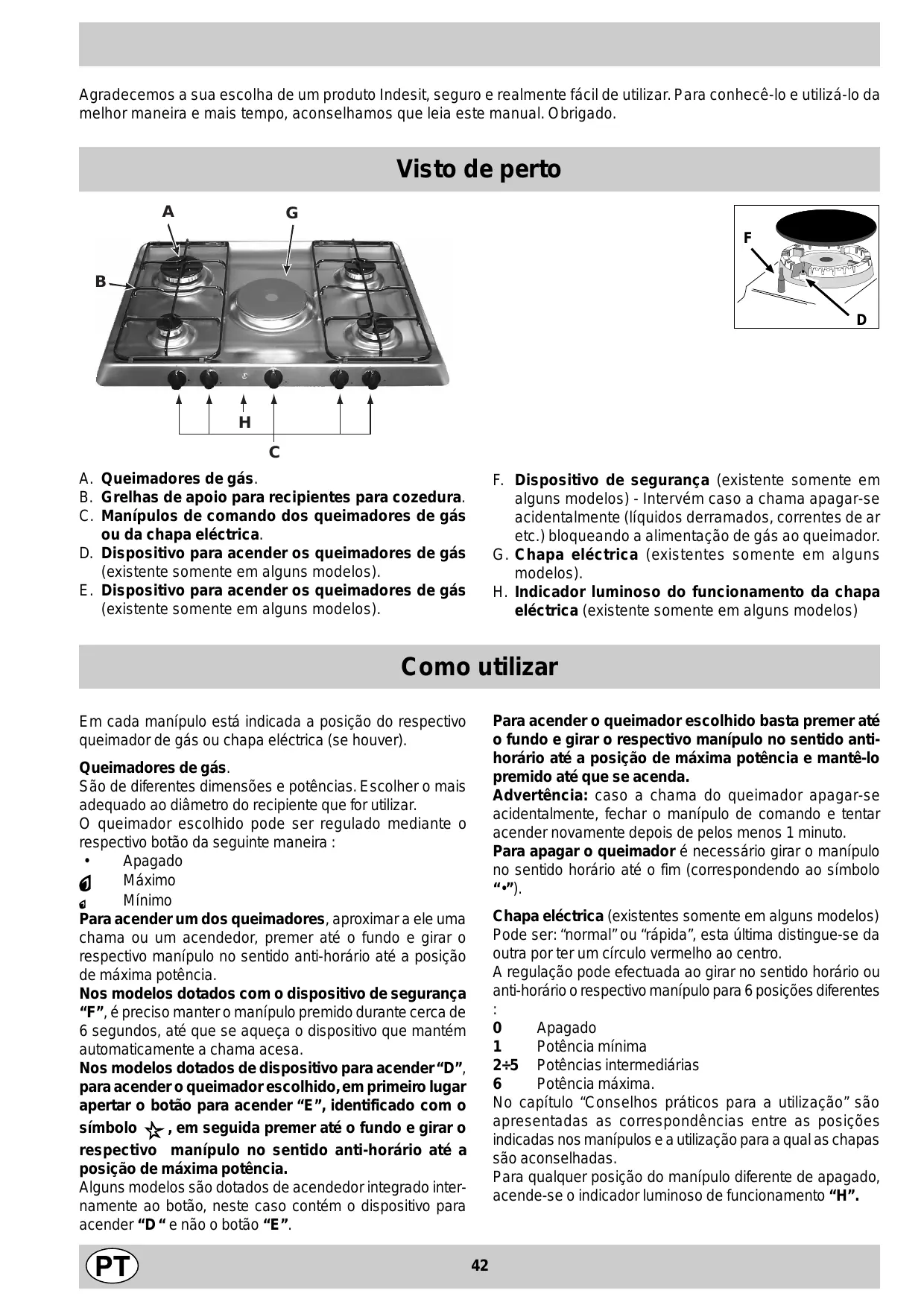

Agradecemos a sua escolha de um produto Indesit, seguro e realmente fácil de utilizar. Para conhecê-lo e utilizá-lo da melhor maneira e mais tempo, aconselhamos que leia este manual. Obrigado. Visto de perto

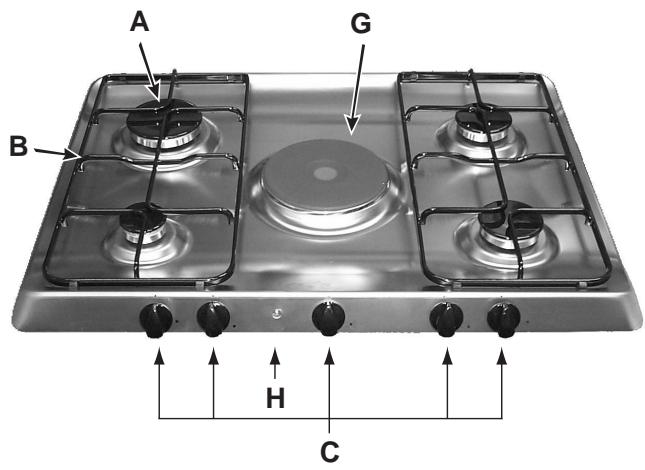

A. Queimadores de gás. B. Grelhas de apoio para recipientes para cozedura. C. Manípulos de comando dos queimadores de gás ou da chapa eléctrica. D. Dispositivo para acender os queimadores de gás (existente somente em alguns modelos). E. Dispositivo para acender os queimadores de gás (existente somente em alguns modelos). F. Dispositivo de segurança (existente somente em alguns modelos) - Intervém caso a chama apagar-se acidentalmente (líquidos derramados, correntes de ar etc.) bloqueando a alimentação de gás ao queimador. G. Chapa eléctrica (existentes somente em alguns modelos). H. Indicador luminoso do funcionamento da chapa eléctrica (existente somente em alguns modelos) Como utilizar Para acender o queimador escolhido basta premer até o fundo e girar o respectivo manípulo no sentido antihorário até a posição de máxima potência e mantê-lo premido até que se acenda. Advertência: caso a chama do queimador apagar-se acidentalmente, fechar o manípulo de comando e tentar acender novamente depois de pelos menos 1 minuto. Para apagar o queimador é necessário girar o manípulo no sentido horário até o fim (correspondendo ao símbolo

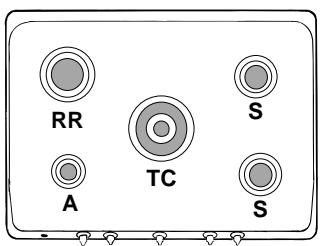

Em cada manípulo está indicada a posição do respectivo queimador de gás ou chapa eléctrica (se houver). Queimadores de gás. São de diferentes dimensões e potências. Escolher o mais adequado ao diâmetro do recipiente que for utilizar. O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira : Apagado Máximo Mínimo Para acender um dos queimadores, aproximar a ele uma chama ou um acendedor, premer até o fundo e girar o respectivo manípulo no sentido anti-horário até a posição de máxima potência. Nos modelos dotados com o dispositivo de segurança “F”, é preciso manter o manípulo premido durante cerca de 6 segundos, até que se aqueça o dispositivo que mantém automaticamente a chama acesa. Nos modelos dotados de dispositivo para acender “D”, para acender o queimador escolhido, em primeiro lugar apertar o botão para acender “E”, identificado com o símbolo , em seguida premer até o fundo e girar o respectivo manípulo no sentido anti-horário até a posição de máxima potência. Alguns modelos são dotados de acendedor integrado internamente ao botão, neste caso contém o dispositivo para acender “D “ e não o botão “E”. Chapa eléctrica (existentes somente em alguns modelos) Pode ser: “normal” ou “rápida”, esta última distingue-se da outra por ter um círculo vermelho ao centro. A regulação pode efectuada ao girar no sentido horário ou anti-horário o respectivo manípulo para 6 posições diferentes

Apagado Potência mínima 2÷5 Potências intermediárias Potência máxima. No capítulo “Conselhos práticos para a utilização” são apresentadas as correspondências entre as posições indicadas nos manípulos e a utilização para a qual as chapas são aconselhadas. Para qualquer posição do manípulo diferente de apagado, acende-se o indicador luminoso de funcionamento “H”.

Como mantê-lo em forma Antes de qualquer operação, desligar o aparelho da alimentação eléctrica. Para que o plano de cozedura dure muito, é indispensável efectuar frequentemente uma cuidadosa limpeza geral, lembrando-se que:

• Para a limpeza não utilizar aparelhos a vapor.
• as partes esmaltadas e a tampa de vidro, se houver, devem ser lavadas com água morna, sem utilizar pós abrasivos ou substâncias corrosivas que poderiam estragá-las;
• as peças móveis dos queimadores devem ser lavadas frequentemente com água quente e detergente, tendo o cuidado de eliminar eventuais crostas;
• nos planos dotados de acendimento automático é preciso proceder frequentemente a uma cuidadosa limpeza da parte final dos dispositivos de acendimento instantâneo electrónico e verificar que os furos de saída de gás não estejam obstruídos;

limpam-se as chapas eléctricas com um trapo húmido e se untam com pouco de óleo enquanto ainda estiverem mornas; o aço inoxidável pode manchar-se se permanecer muito tempo em contacto com água com muito calcário ou com detergentes muito agressivos (que contém fósforo). É aconselhável enxaguar com água abundante e enxugar depois da limpeza. Além disso é conveniente enxugar a água que por acaso se derramar. Lubrificação das torneiras Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação, portanto será necessário substituir a torneira mesma. Obs.: esta operação deve ser efectuada por um técnico autorizado pelo fabricante. Conselhos para a utilização Conselhos práticos para a utilização dos queimadores. A fim de o rendimento máximo é conveniente recordar-se do seguinte:

• utilizar recipientes adequados para cada um dos queimadores (ver a tabela) a fim de evitar que as chamas estejam para além das bordas dos recipientes.
• utilizar sempre recipientes com fundo chato e com tampa.

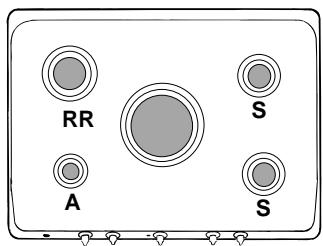

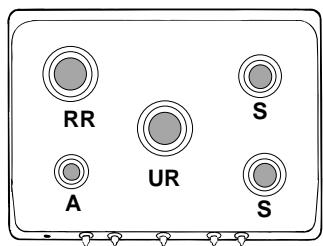

• no momento em que ferver, girar o manípulo até a posição de mínimo. Queimador ø Diámetro Recipientes(cm) Rápido Reduzido (RR)

Conselhos práticos para a utilização das chapas eléctricas. Para evitar dispersão de calor e danos à chapa, é melhor utilizar recipientes com fundo plano e de diâmetro não inferior ao da chapa. Posição Placa normal ou rápida

Cozedura de batatas (em vapor), sopas, grão de bico, feijão

Tostar ou ferver em pouco tempo Antes da primeira utilização, é necessário aquecer as chapas de cosedura na temperatura máxima durante aproximadamente 4 minutos, sem panela. Durante esta fase inicial, o forro de protecção endurece-se e obtém a máxima resistência.

Há um problema Pode acontecer que o plano de cozedura não funcione ou não funcione bem. Antes de chamar a assistência técnica, vejamos o que pode-se fazer. Em primeiro lugar verificar se não há interrupções nas redes de alimentação do gás ou eléctrica, especialmente verificar se as válvulas do gás antes da entrada no aparelho estão abertas. O queimador na posição de mínimo não permanece aceso. Controlou se:

• Estão obstruídos os furos da saída de gás do queimador.
• Há correntes de ar próximas ao plano de cozedura.
• A regulação do mínimo não é correcta (Ver o parágrafo “Regulação mínimos”). O queimador não se acende ou a chama não é uniforme. Controlou se:
• Estão obstruídos os furos da saída de gás do queimador.
• Estão montadas correctamente todas as peças que compõem o queimador.
• Há correntes de ar próximas ao plano de cozedura. Os recipientes não estão estáveis. Controlou se:
• O fundo do recipiente (da panela) é perfeitamente plano.
• O recipiente está centrado em relação ao queimador ou chapa eléctrica.
• As grelhas estão invertidas. Se, apesar de todos os controlos, o plano de cozedura não funcionar e a anomalia que notou continuar a verificar-se, chamar o Centro de Assistência Técnica Merloni Electrodomésticos mais próximo, comunicando as seguintes informações: - O tipo de avaria. - A sigla do modelo (Mod. ...) que está escrita no certificado de garantia. Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais. A chama não permanece acesa, nos modelos com dispositivo de segurança. Controlou se:
• Não premeu o manípulo até o fundo.
• Não manteve premido o manípulo no fundo durante um tempo suficiente para activar o dispositivo de segurança.
• Estão obstruídos os furos para vazamento de gás do dispositivo de segurança. A segurança, um bom hábito Para garantir a eficiência e a segurança deste electrodoméstico:
• dirija-se exclusivamente a centros de assistência técnica autorizados
• solicite sempre a utilização de peças originais

Este livrete se refere a um plano para cozedura de encaixe da classe 3. Este aparelho foi concebido para uma utilização não profissional em habitações e as suas características não devem ser modificadas. Estas instruções são válidas somente para os países de destino cujos símbolos constam no livrete e na placa de identificação. A segurança eléctrica deste aparelho é garantida somente quando o mesmo for correctamente ligado a um eficiente sistema de conexão à terra, da maneira prevista pelas normas de segurança em vigor.

Trata-se de uma fonte de perigo, portanto evitar que crianças e incapazes tenham contacto com: - os comandos e o aparelho em geral; - as embalagens (sacos, poliestirol, pregos etc.) ; - o aparelho durante e logo depois do seu funcionamento, por causa do superaquecimento; - o aparelho inutilizado (neste caso devem ser neutralizadas as partes que poderiam ser perigosas).

obstruir as aberturas de ventilação ou de eliminação de calor; que os cabos de alimentação eléctrica de pequenos electrodomésticos entrem em contacto com partes quentes do aparelho; a exposição aos elementos atmosféricos (chuva, sol); a utilização de líquidos inflamáveis nas proximidades; a utilização de adaptadores, fichas múltiplas e/ou extensões; a utilização de panelas instáveis ou deformadas; deixar as chapas eléctricas acesas sem panelas; fechar a tampa de vidro (se houver) enquanto os aquecedores ou as chapas eléctricas ainda estiverem quentes; as tentativas de instalação ou conserto sem a intervenção de pessoal qualificado. É absolutamente necessário recorrer a pessoal qualificado nos seguintes casos: - instalação (segundo as instruções do fabricador); - quando houver dúvidas acerca do funcionamento; - substituição da ficha no caso de incompatibilidade do aparelho com a tomada. As seguintes operações devem ser evitadas : - tocar o aparelho com partes do corpo húmidas; - a utilização com os pés descalços; - puxar o aparelho ou o cabo de alimentação para soltálos da tomada de corrente; - operações impróprias e perigosas; É necessário recorrer aos centros de assistência técnica autorizados pelo fabricador nos seguintes casos: - dúvida sobre o bom estado do aparelho depois de ter

removido a embalagem; dano ou substituição do cabo de alimentação; avaria ou mal funcionamento, pedir peças sobresselentes originais.

É apropriado efectuar as seguintes operações: - cozer somente alimentos, evitar outras operações; - verificar o bom estado do aparelho depois de ter removido a embalagem; - desligar a aparelho da rede de alimentação eléctrica no caso de mal funcionamento e antes que qualquer operação de limpeza ou manutenção;

quando inutilizado, desligar o aparelho da rede eléctrica e fechar a válvula de gás (se for dotado); controlar sempre se os manípulos estão na posição “•” /”o” quando o aparelho não estiver a ser utilizado; cortar o cabo de alimentação depois de desligá-lo da rede eléctrica, quando tiver decidido não utilizar mais o aparelho. O fabricador não pode ser considerado responsável por eventuais danos derivados de : errada instalação; utilizações não apropriadas, erradas ou não razoáveis. Instruções para instalação dos planos de encaixar As instruções seguintes destinam-se ao instalador qualificado para que possa efectuar as operações de instalação, regulação e assistência técnica corretamente, conforme as normas em vigor. Importante: qualquer intervenção para regulação, manutenção, etc., deve ser efectuada com o plano elècricamente desligado. do imóvel, ambientes com perigo de incêndio, nem quartos de dormir (Fig. B), que possuam um conduto de ventilação comunicante com a parte externa. Detalhe A Posição Importante: este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos: a) O local deve prever um sistema de descarga ao externo para a fumaça da combustão, realizado através de uma capa ou um electroventilador o qual entre automaticamente em função cada vez que se liga o aparelho. Em chaminé ou tubo de chaminé ramificado Local Local a ser adjacente ventilado

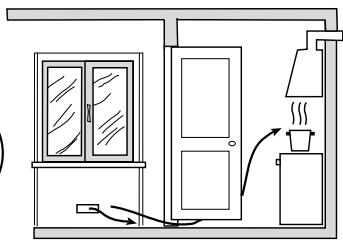

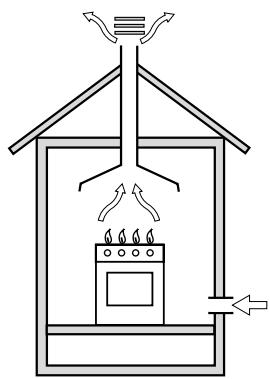

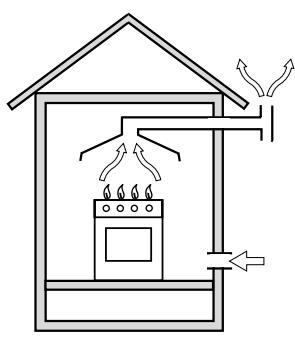

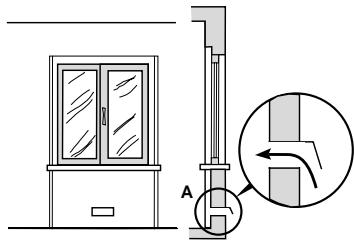

Exemplos de abertura de ventilação para ar comburente Aumento da fenda entre porta e soalho Fig. A Fig. B c) Para um emprego intensivo e longo do aparelho podese precisar de ventilação suplementar, por exemplo, a abertura de uma janela ou uma ventilação mais eficaz aumentando a potencia de aspiração mecânica se existir d) O gás de petrólio liquefato, mais pesado do ar, estagnam para baixo. Então o local em que estiverem os bidões de GPL devem existir aberturas para o externo e assim permitir a evacuação para baixo de um eventual escapamento de gás. Portanto os bidões de GPL, sejam vazios ou meio cheios, não devem ser instalados ou depositados em locais ou vãos com nível baixo que o solo (porão etc.). É bom ter no local somente o bidão que se utiliza, colocando em modo que não seja sujeito a ação direta de sorgente de calor (fornos, etc.) capaz de fazer aumentar a temperatura superior ao 50°C. Directamente para fora (reservado aos aparelhos de cocçáo) b) O local deve prever um sistema que permita a entrada de ar necessário para regular a combustão. O fluxo de ar necessário à combustão não deve ser inferior a 2 m³/h por kW de potência instalada. O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm² de secção útil que não se entupa acidentalmente. Nos aparelhos que não estão equipados com o dispositivo de segurança para a falta de chama sobre o plano de cozedura, as aberturas para ventilação devem ser 100% aumentadas com um mínimo de 200 cm² (Fig. A). Outro sistema possível, seria o de capturar o ar em forma indireta, a partir de locais adjacentes que não constituam partes comuns Instalação de planos da encaixe É possível instalar o fogão ao lado de móveis cuja altura não ultrapasse a do plano de trabalho. A parede em contacto com o lado posterior do fogão deve ser de material não inflamável. Durante o funcionamento a parede posterior do fogão pode alcançar uma temperatura 50°C mais elevada que a do ambiente. Para uma correta instalação dos planos vão observadas as seguintes precauções: a) Os moveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 110 mm do bordo do mesmo plano. b) As capas devem ser instaladas segundo os requisitos pedidos nos livrinhos de instruções das mesmas

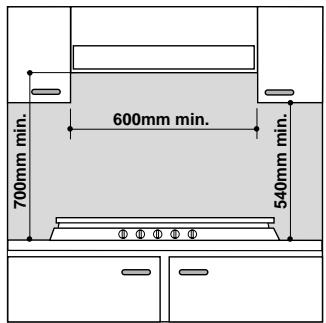

capas, de todas formas, a uma distância mínima de 650 mm. c) No caso de exaustores com 600 mm de largura, além de se respeitar o que foi especificado no ponto b) é necessário colocar os suportes laterais a uma altura minima de 540 mm com relação à parte superior do fogão, de modo a permitir a eventual instalação da tampa e uma correta utilização, mas em qualquer hipótese à uma altura tal que possibilite a manipulação das panelas sem estorvo. d) Se o plano de cozedura for instalado por baixo de um móvel suspenso, deverá ficar a uma distância mínima do top igual a 700 mm (milímetros). Á frente 600mm min. Atrás N.B: Usar os ganchos incluídos na "caixa dos acessórios" f) Se o plano não for instalado sobre um forno de encaixar é necessário inserir um painel de madeira como isolamento, a uma distância mínima de 20 mm da parte inferior do próprio plano. Nota: Se o plano for instalado sobre um forno de encaixar é melhor instalar o forno em modo que esteja apoiado sobre dois filetes de nadeira; se houver um plano continuo de apoio o mesmo deve ter uma abertura posterior de pelo 45 x 560 mm. 540mm min. 700mm min. Posição do gancho para topos H=40mm e) O vão do imóvel deverá ser de dimensão indicada na figura. São previstos algunos ganchos de fixação que consentem de fixar o plano sobre top de 20 a 40 mm de espessura. Para uma boa fixação de planos é aconselhável usar todos os ganchos a disposição. 55 mm

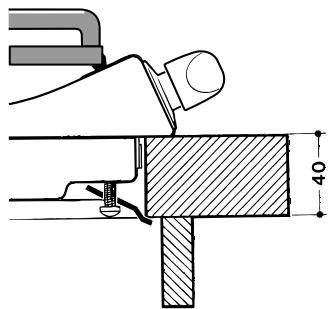

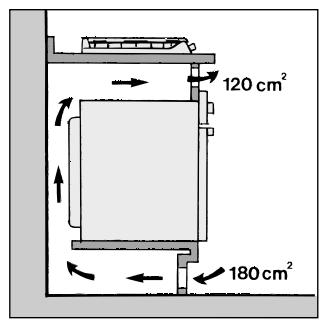

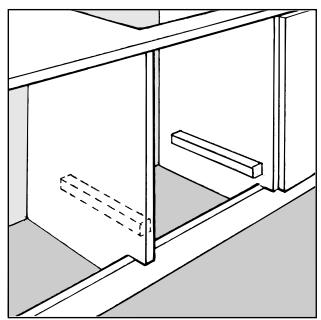

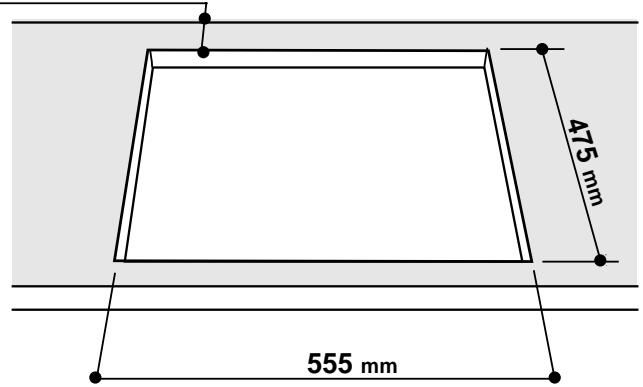

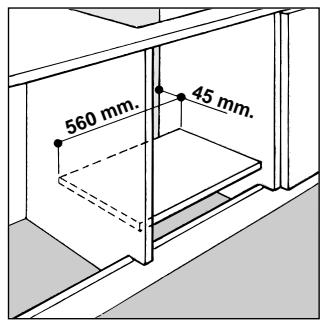

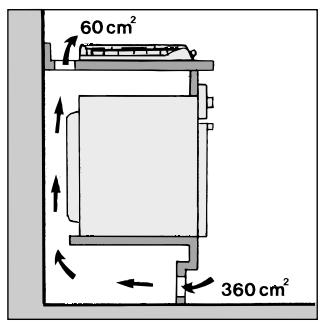

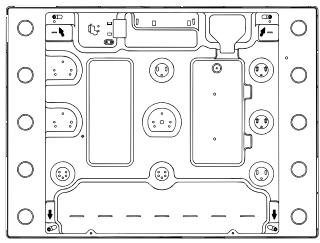

Se for instalado sobre um forno de encaixar sem ventilação forçada de esfriamento, para que haja uma ventilação apropriada dentro do móvel é preciso instalar tomadas de ar de entrada e de saida. Exemplos de montagem podem ser vistos nas figuras. 555 mm Esquema de aplicação dos fixadores Posição do gancho para topos H=20mm Ligação ao gás A ligação do aparelho à tubagem ou à botija de gás deverá ser efectuada como prescrito nas Normas em vigor. Sòmente após ter a certeza que o mesmo está regulado para o tipo de gás que o vai alimentar. Em caso contrário efecuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”. Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão con- Posição do gancho para topos H=30mm

forme as Normas em vigor. Importante: para ter um funcionamento seguro, um uso de energia adequado e maior duração do aparelho, verificar que a pressão de alimentação respeite os valores indicados na tabela 1 “Características dos queimadores e dos injectores”. Atenção: não use reduções, adaptadores ou derivadores porque poderiam provocar aquecimentos e ou queimaduras. Adaptação a diferentes tipos de gás Para adaptar o plano a um tipo de gás diferente daquele para o qual foi previsto (indicado na etiqueta fixada na parte inferior do plano ou na embalagem), é preciso substituir os injectores dos queimadores efectuando as seguintes operações:

• tirar as grelhas do plano e retirar os queimadores do lugar.
• desatarraxar os injectores com uma chave a tubo de 7 mm e substituí-los com os que forem apropriados ao novo tipo de gás (ver tabela 1 “Caractarísticas dos queimadores e injectores”)
• montar de novo as peças efectuando as operações ao contrário
• Ao terminar a operação, substitua a etiqueta de tara velha com a que corresponde ao novo gás empregado, que se encontra nos nossos centros de Assistência Técnica. Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é preciso instalar na tubagem de entrada um regulador de pressão apropriado conforme as normas nacionais em vigor para os reguladores para gás canalizado. Conexão com tubo rígido (cobre ou aço) A ligação à instalação do gás deve ser feita em modo que o aparelho não seja solicitado de forma alguma. Na rampa de alimentação do aparelho há uma junção a “L” orientável com uma guarnição estanque. Se for necessário rodar a junção, substituir obrigatòriamente a guarnição estanque (em dotação com o aparelho). A junção de entrada de gás ao aparelho tem uma rosca de 1/2 gas macho cilíndrica. Ligação com tubo flexível de aço A junção de entrada de gás ao aparelho tem uma rosca de 1/2 gas macho cilíndrica. Utilizar exclusivamente tubos e guarnições estanques conforme as Normas em vigor. A instalação destes tubos deve ser feita de modo tal que o seu comprimento, em condições de máxima extensão, não seja superior a 2000 mm. Quando a ligação estiver terminada, assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado Controle da vedação Ao terminar a instalação controlar a estanqueidade de todas as junções empregando sabão e jamais uma chama. Regulação do ar primário dos queimadores Os queimadores não precisam de nenhuma regulação de ar primário. Regulação mínimos

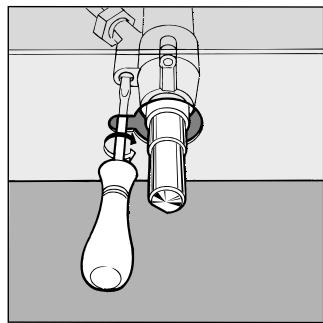

• Colocar a torneira na posição de mínimo;
• tirar o botão e mexer no parafuso de regulação colocado dentro ou ao lado da varinha da torneira até obter uma pequena chama regular. N.B.: em caso de uso de gás liquefeito, o parafuso de regulagem deve ser apertado até o fim.
• verificar que ao rodar ràpidamente o botão da posição de máximo para aquela de mínimo não se apaguem os queimadores.
• Nos aparelhos provistos com dispositivos de segurança (termocópia), se o dispositivo não funcionar com os queimadores no mínimo, aumentar a capacidade dos mínimos mexendo no parafuso de regulação. Depois de efectuar a regulação recoloque os selos nos by-pass com lacre ou um material equivalente. Ligação eléctrica Os planos que possuem um cabo de alimentação tripolar, estão previstos para funcionar com corrente alternada cuja tensão e frequência de alimentação figuram no quadro das características (colocado na parte inferior do plano). O condutor de terra do cabo se diferencia pelas cores verde e amarela. Em caso de instalação sobre um forno de encaixar, a ligação eléctrica do plano e do forno deve ser efectuada separadamente por motivos de segurança eléctrica e também para facilitar a extração do forno. Ligação do cabo de alimentação à rede Montar sobre o cabo uma ficha normalizada para a carga indicada no quadro das caracteríticas, em caso de ligação direta com a rede, é necessário interpor entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3mm entre os contatos, dimensionado à carga e conforme as normas em vigor (o fio de terra não deve ser interrompido pelo interruptor). O cabo de alimentação deve estar colocado de maneira a não alcançar em nenhun ponto uma temperatura superior de 50°C àquela do ambiente. Antes de efectuar a ligação verificar o seguinte:
• que a válvula limitadora e a instalação doméstica suportem a carga da aparelhagem (ver quadro das características);
• que a instalação de alimentação possua uma ligação eficaz com a terra conforme as normas e as disposições da lei;
• que a tomada e o interruptor omnipolar estejam ao alcance uma vez instalado o fogão.

Nominal (mbar) Minima (mbar) Màxima (mbar) Pressões alimentaçao

A 15°C en 1013 mbar-gás seco Propano P.C.S. = 50,37 MJ/Kg Butano P.C.S. = 49,47 MJ/Kg Natural P.C.S. = 37,78 MJ/m3 A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Este equipamento é conforme as seguintes normas comunitárias: - 73/23/CEE de 19.02.73 (baixa tensão) e modoficações sucessivas; - 89/336/CEE de 03/05/89 (compatibilidade electromagnética) e modificações sucessivas; - 90/396/CEE de 29/06/90 (Gaz) e modificações sucessivas; - 93/68/CEE de 22/07/93 e modificações sucessivas. - 2002/96/CE
