MANUALE UTENTE P750S INDESIT

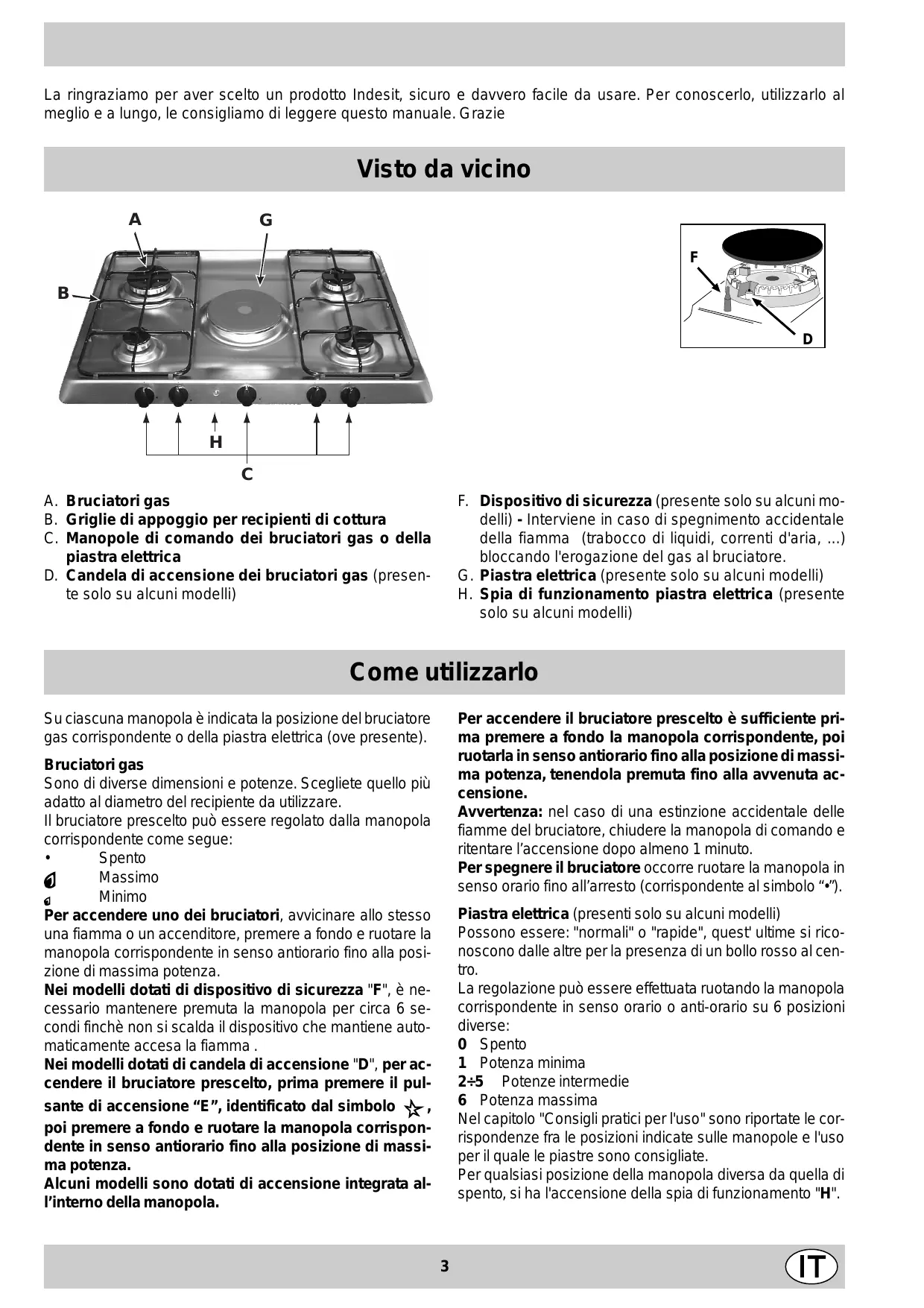

La ringraziamo per aver scelto un prodotto Indesit, sicuro e davvero facile da usare. Per conoscerlo, utilizzarlo al meglio e a lungo, le consigliamo di leggere questo manuale. Grazie Visto da vicino

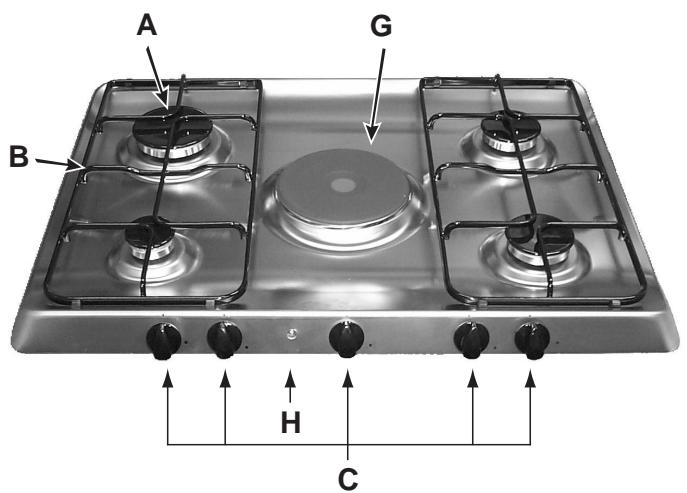

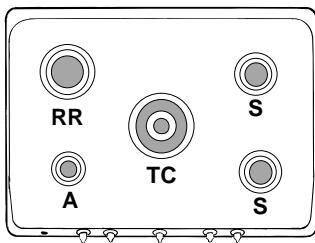

A. Bruciatori gas B. Griglie di appoggio per recipienti di cottura C. Manopole di comando dei bruciatori gas o della piastra elettrica D. Candela di accensione dei bruciatori gas (presente solo su alcuni modelli) F. Dispositivo di sicurezza (presente solo su alcuni modelli) - Interviene in caso di spegnimento accidentale della fiamma (trabocco di liquidi, correnti d'aria, ...) bloccando l'erogazione del gas al bruciatore. G. Piastra elettrica (presente solo su alcuni modelli) H. Spia di funzionamento piastra elettrica (presente solo su alcuni modelli) Come utilizzarlo Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione. Avvertenza: nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e ritentare l’accensione dopo almeno 1 minuto. Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all’arresto (corrispondente al simbolo “•”). Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente o della piastra elettrica (ove presente). Bruciatori gas Sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare. Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue: Spento Massimo Minimo Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza "F", è necessario mantenere premuta la manopola per circa 6 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma . Nei modelli dotati di candela di accensione "D", per accendere il bruciatore prescelto, prima premere il pulsante di accensione “E”, identificato dal simbolo poi premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Alcuni modelli sono dotati di accensione integrata all’interno della manopola. Piastra elettrica (presenti solo su alcuni modelli) Possono essere: "normali" o "rapide", quest' ultime si riconoscono dalle altre per la presenza di un bollo rosso al centro. La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 posizioni diverse: 0 Spento 1 Potenza minima 2÷5 Potenze intermedie 6 Potenza massima Nel capitolo "Consigli pratici per l'uso" sono riportate le corrispondenze fra le posizioni indicate sulle manopole e l'uso per il quale le piastre sono consigliate. Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento "H".

Come tenerlo in forma Prima di ogni operazione disconnettere l'apparecchio dall' alimentazione elettrica. Per una lunga durata del piano è indispensabile eseguire frequentemente una accurata pulizia generale, tenendo presente che:

• per la pulizia non utilizzare apparecchi a vapore
• le parti smaltate ed il coperchio in vetro, se presenti, vanno lavati con acqua tiepida senza usare polveri abrasive e sostanze corrosive che potrebbero rovinarli;
• gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni;
• nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti;

le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un pò d’olio quando sono ancora tiepide; l’acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E’ inoltre opportuno asciugare eventuali trabocchi d’acqua. Ingrassaggio dei rubinetti Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso. N.B.: Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore. Consigli d'uso Consigli pratici per l'uso delle piastre elettriche Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra. Consigli pratici per l’uso dei bruciatori Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell’ebollizione ruotare la manopola fino alla posizione di minimo. Bruciatore Pos. Piastra normale o rapida ø Diametro Recipienti (cm) Rapido Ridotto (RR)

Cottura di verdure, pesci

Cottura di patate (a vapore) minestre, ceci, fagioli

Proseguimento di cottura di grandi quantità di cibi, minestroni

Rosolare o raggiungere bollitura in poco tempo Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

C'è qualche problema? Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti. Il bruciatore in posizione di minimo non rimane acceso. Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta (Vedi paragrafo "Regolazione minimi"). Il bruciatore non si accende o la fiamma non è uniforme. Avete controllato se:
• Sono ostruiti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano. I recipienti sono instabili. Avete controllato se:
• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite. Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica Merloni Elettrodomestici più vicino, comunicando queste informazioni: - Il tipo di guasto. - La sigla del modello (Mod. ...) riportata sul certificato di garanzia. Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali. La fiamma non rimane accesa nelle versioni con sicurezza. Avete controllato se:
• Non avete premuto a fondo la manopola.
• Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.
• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

La sicurezza una buona abitudine Per garantire l’efficienza e la sicurezza di questo elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati
• richiedete sempre l’utilizzo di parti di ricambio originali

Questo libretto riguarda un piano di cottura da incasso di classe3. L'apparecchio è concepito per uso non professionale nelle abitazioni e le sue caratteristiche non vanno modificate. Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola. La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato ad un efficiente impianto di messa a terra come previsto dalle vigenti norme di sicurezza.

chiudere il coperchio in vetro (se presente) con i bruciatori gas o le piastre elettriche ancore caldi; tentativi di installazione o riparazione senza l'intervento di personale qualificato. Occorre assolutamente rivolgersi a personale qualificato nei seguenti casi: - installazione (secondo le istruzioni del costruttore); - quando si hanno dubbi sul funzionamento; - sostituzione della presa in caso di incompatibilità con la spina dell'apparecchio. Occorre rivolgersi a centri di assistenza autorizzati dal costruttore nei seguenti casi: - in caso di dubbio sull'integrità dell'apparecchio dopo aver tolto l'imballaggio; - danneggiamento o sostituzione del cavo di alimentazione; - in caso di guasto o cattivo funzionamento, richiedendo i ricambi originali. Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con: - i comandi e l'apparecchio in genere; - gli imballaggi (sacchetti, polistirolo, chiodi ecc.); - l'apparecchio, durante e subito dopo il funzionamento, visto il surriscaldamento; - l'apparecchio inutilizzato (in questo caso vanno rese innocue le parti che potrebbero essere pericolose). È opportuno effettuare le seguenti operazioni: - solo la cottura dei cibi evitando altre operazioni; - verificare l'integrità dopo aver tolto l'imballaggio; - disconnettere l'apparecchio dalla rete di alimentazione elettrica in caso di cattivo funzionamento e prima di qualsiasi operazione di pulizia o manutenzione; - quando inutilizzato, disinserire l'apparecchio dalla rete elettrica e chiudere il rubinetto del gas (se previsto); - controllare sempre che le manopole siano nella posizione “•”/”o” quando l'apparecchio non è utilizzato; - tagliare il cavo di alimentazione dopo averlo disconnesso dalla rete elettrica quando si decide di non utilizzare più l'apparecchio.

• Il costruttore non può essere considerato responsabile per eventuali danni derivanti da: errata installazione, usi impropri, erronei ed irragionevoli. Vanno evitate le seguenti operazioni: - toccare l'apparecchio con parti del corpo umide; - l'uso quando si è a piedi nudi; - tirare l'apparecchio o il cavo di alimentazione per staccarli dalla presa di corrente; - operazioni improprie e pericolose; - ostruire le aperture di ventilazione o smaltimento calore; - che il cavo di alimentazione di piccoli elettrodomestici finisca su parti calde dell'apparecchio; - l'esposizione ad agenti atmosferici (pioggia, sole); - l'utilizzo di liquidi infiammabili nei pressi; - l'impiego di adattatori, prese multiple e/o prolunghe; - l'impiego di pentole instabili o deformate; - lasciare accese le piastre elettriche senza pentole;

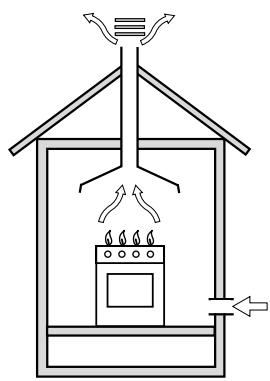

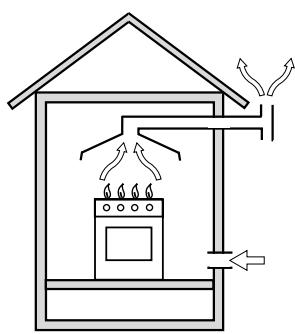

Installazione dei piani da incasso c) Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una aerazione supplementare per esempio l’apertura di una finestra o una aerazione più efficace aumentando la potenza di spirazione meccanica se essa esiste. d) I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l’esterno così da permettere l’evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C. Le istruzioni che seguono sono rivolte all’installatore qualificato affinchè compia le operazioni di installazione regolazione e manutenzione tecnica nel modo più corretto e secondo le norme in vigore. Importante: qualsiasi intervento di regolazione, manutenzione etc. deve essere eseguito con il piano elettricamente disinserito. Posizionamento Importante: questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti: a) Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio. Direttamente all’esterno (riservata agli apparecchi di cottura) Particolare A Locale adiacente 700mm min. b) Il locale deve prevedere un sistema che consenta l’afflusso dell’aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m³/h per kW di potenza installata. Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm² di sezione utile e tale che non possa essere accidentalmente ostruito. Per gli apparecchi privi sul piano di lavoro, del dispositivo di sicurezza per assenza di fiamma, le aperture di ventilazione debbono essere maggiorate nella misura del 100%, con un minimo di 200 cm² (Fig. A). Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio, o camere da letto (Fig. B). Locale da ventilare e) Il vano del mobile dovrà avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

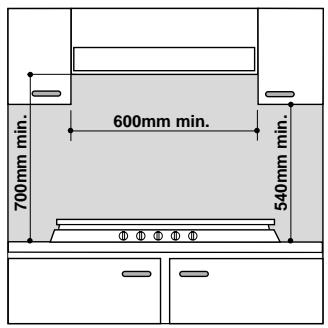

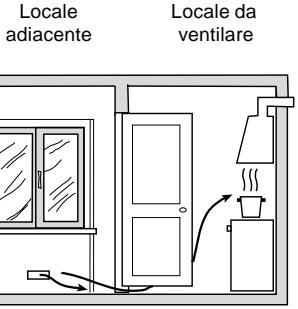

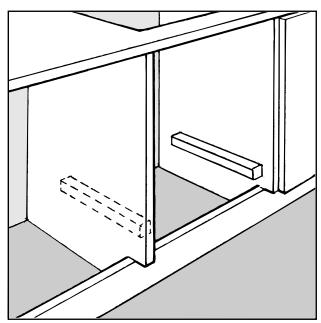

Esempi di aperture di ventilazione per l’aria comburente Maggiorazione della fessura fra porta e pavimento Fig. A Fig. B 600mm min. 540mm min. In camino o in canna fumaria ramificata Installazione dei piani da incasso E’ possibile l’installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. La parete a contatto con la parete posteriore della cucina deve essere in materiale ininfiammabile. Durante il funzionamento la parete posteriore della cucina può raggiungere una temperatura di 50°C superiore a quella ambiente. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni: a) I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 110 mm. dal bordo del piano stesso. b) Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm. c) Nel caso di cappe larghe 600 mm., oltre a rispettare quanto specificato al punto b), è necessario posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di 540 mm., tale da consentire l’eventuale installazione del coperchio e la sua corretta manovrabilità, e in ogni caso ad una distanza dal top tale da permettere un’agevole uso delle pentole sull’apparecchio. d) Allorchè il piano di cottura venga installato sotto un pensile, quest’ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (millimetri).

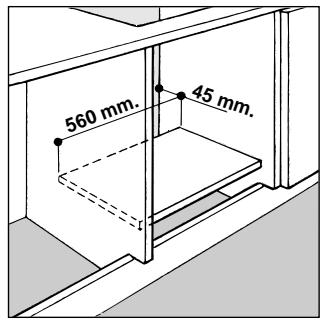

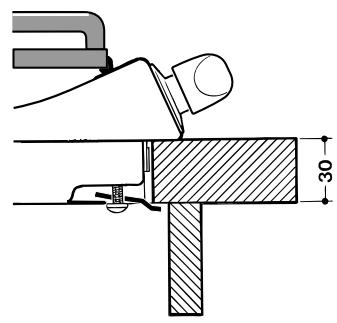

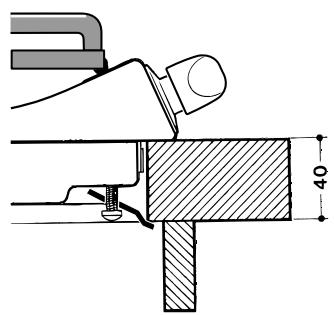

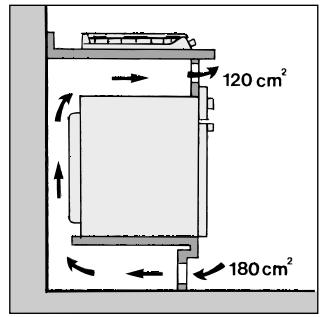

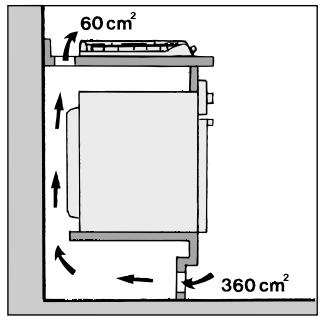

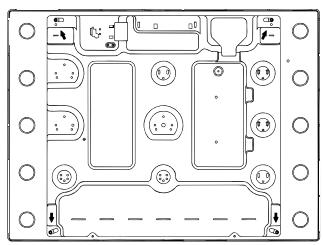

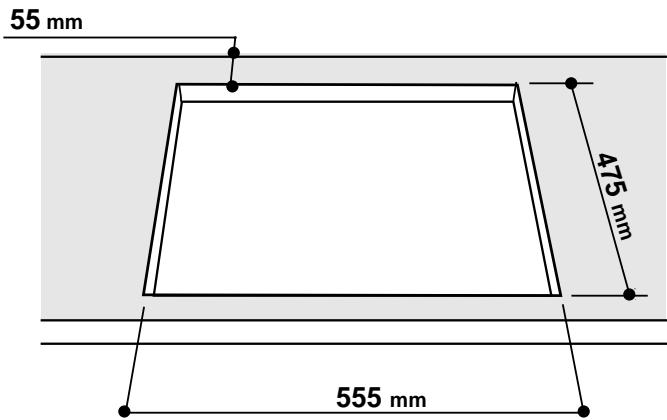

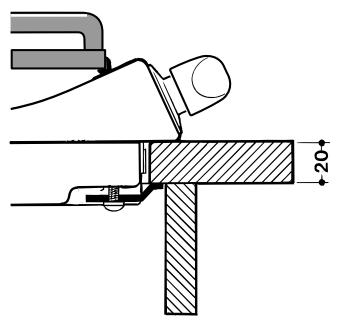

Nel caso di installazione sopra un forno da incasso senza ventilazione forzata di raffreddamento, per consentire un’adeguata areazione all’interno del mobile vanno garantite delle prese d’aria di ingresso e di uscita. Possibili esempi di montaggio sono illustrati nelle figure sottostanti. 555 mm Schema di fissaggio dei ganci Posizione gancio per top H=20mm Collegamento gas Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”. Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432. Importante: per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”. Posizione gancio per top H=30mm Avanti Posizione gancio per top H=40mm Allaccio con tubo rigido (rame o acciaio) L’allaccio all’impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico. Dietro N.B: Usare i ganci contenuti nella "confezione accessori" f) Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso. Nota: Nel caso in cui il piano sia installato su di un forno incasso, è preferibile installare il forno in modo che appoggi su due listelli in legno; nel caso in cui sia presente un piano continuo di appoggio questo deve avere un’apertura posteriore di almeno 45 x 560 mm. Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico. Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla UNI-CIG 9264. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti

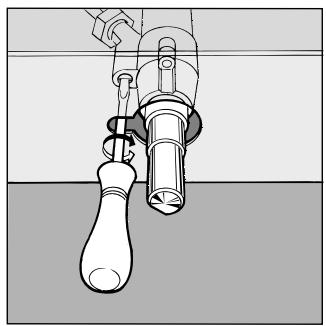

mobili o schiacciato. Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell’aria primaria. Controllo tenuta Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma. Regolazione minimi

• Portare il rubinetto sulla posizione di minimo;
• Togliere la manopola ed agire sulla vite di regolazione posta all’interno o di fianco all’astina del rubinetto fino ad ottenere una piccola fiamma regolare. N.B.: nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.
• Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
• Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralàcca o materiali equivalenti. Collegamento elettrico I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato sulla targhetta caratteristiche, nel caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm. dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura superiore di 50°C a quella ambiente. Prima di effettuare l’allacciamento accertarsi che:
• la valvola limitatrice e l’impianto domestico possano sopportare il carico dell’apparecchiatura (vedi targhetta caratteristiche);
• l’impianto di alimentazione sia munito di efficace collegamento a terra secondo le norme e le disposizioni di legge;
• la presa o l’interruttore omnipolare siano facilmente raggiungibili con il piano installato. N.B: non utilizzare riduzioni, adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature. Adattamento ai diversi tipi di gas Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:
• togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
• svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).
• rimontare le parti eseguendo all’inverso le operazioni.
• al termine dell’operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica. Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato regolatore di pressione, secondo UNI-CIG 7430 (regolatori per gas canalizzati).

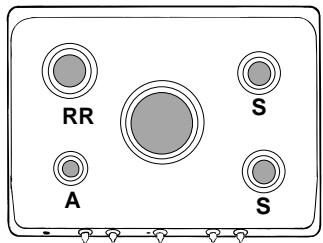

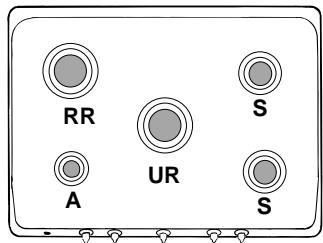

Caratteristiche dei bruciatori ed ugelli Tabella 1 Gas liquido Bruciatore Diametro Potenza termica By-Pass ugello (mm) kW (p.c.s.*) 1/100 1/100 Gas naturale portata* g/h ugello 1/100 Nomin. Ridot. (mm) (mm)

(mm) portata* l/h Gas città ugello 1/100 portata* l/h (mm) Rapido Ridotto (RR)

Pressioni alimentazione

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni; - 90/396/CEE del 29/06/90 (Gas) e successive modificazioni; - 93/68/CEE del 22/07/93 e successive modificazioni. - 2002/96/CE La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Attenzione: Conformemente alla Direttiva CEE 90/396 l’adattabilità al Gas Città è consentita solo per apparecchi con dispositivo di sicurezza contro le fughe di gas (riferimento F). Per la trasformazione a gas città, richiedere il kit ugelli presso un centro di assistenza Tecnica Merloni Elettrodomestici. N.B.: l'adattabilità al gas città non è comunque consentita per i modelli con 5 o più bruciatori.
