Tipo	Mini bomba de ar para pés
N.º do artigo	26301 / IAN 273306
N.º Monz	PO30000091
Pressão nominal	7 bar / 100 PSI
Volume de curso	71 ml / 71 cm³
Data de produção	2016
Garantia	3 anos
Conteúdo da embalagem	1 mini bomba de ar para pés, 1 adaptador metálico para bolas, 1 adaptador de plástico para colchões de ar, 1 bolsa de armazenamento e transporte, 1 manual de instruções
Utilização prevista	Inflar pneus de bicicleta, colchões de ar, bolas e objetos insufláveis semelhantes
Avisos de segurança	Não exceder a pressão máxima (7 bar / 100 PSI); não utilizar por crianças ou pessoas com capacidades limitadas; deixar arrefecer após bombear por muito tempo
Adaptadores	Cabeça dupla para válvulas Schrader, Blitz e Sklaverand; adaptador metálico para bolas; adaptador de plástico para colchões de ar
Limpeza e manutenção	Limpar com um pano húmido; não mergulhar em água; lubrificar o anel de vedação anualmente com gordura isenta de ácido
Eliminação	Eliminar a embalagem através de pontos de reciclagem; eliminar a bomba defeituosa de forma adequada (reparação não é possível)
Responsável pela colocação no mercado	MONZ Handelsgesellschaft International mbH & Co. KG, Metternichstr. 37, 54292 Trier, Alemanha
Endereço de serviço	MONZ SERVICE CENTER, c/o Teknihall Elektronik GmbH

Perguntas frequentes - IAN 273306 CRIVIT

Que tipos de válvulas posso insuflar com a mini bomba de ar para pés?

A bomba possui uma cabeça dupla que é adequada para Schrader (válvula de automóvel), Blitz (válvula de bicicleta) e Sklaverand (válvula de bicicleta de estrada). Além disso, inclui um adaptador metálico para bolas e um adaptador de plástico para colchões de ar.

Qual é a pressão máxima permitida?

A pressão nominal é 7 bar / 100 PSI. Não exceda este valor, caso contrário existe risco de explosão. Tenha também em conta as especificações do fabricante do pneu.

Como limpar a bomba corretamente?

Limpe a bomba apenas com um pano húmido. Não a mergulhe em água. O anel de vedação deve ser lubrificado anualmente com gordura isenta de ácido.

A bomba pode ser reparada?

Não, a reparação não é possível. As bombas defeituosas devem ser eliminadas adequadamente, pois a utilização apresenta risco de explosão.

Como fixar a bomba na bicicleta?

A bolsa fornecida pode ser fixada ao quadro da bicicleta com três fechos de velcro. Encontra instruções detalhadas no manual de instruções (Fig. D).

Qual é o período de garantia?

A garantia é de 3 anos a partir da data de compra. Guarde o talão de caixa como comprovativo. Em caso de defeitos de material ou fabrico, o produto será reparado ou substituído gratuitamente.

Para que não é adequada a bomba?

A bomba não se destina a uso comercial. Não deve ser utilizada por crianças ou pessoas com limitações físicas/mentais. Também aplicações de alta pressão acima de 7 bar não são permitidas.

Porque é que a bomba aquece ao bombear?

Devido ao atrito do pistão e do cilindro, a bomba pode aquecer muito durante o uso prolongado. Toque apenas na superfície de apoio do pé para evitar queimaduras.

Quais adaptadores estão incluídos no conteúdo da embalagem?

O conteúdo da embalagem inclui: 1 adaptador metálico para bolas, 1 adaptador de plástico para colchões de ar e brinquedos insufláveis, e a cabeça dupla integrada para diferentes tipos de válvulas.

Como armazenar a bomba corretamente?

Armazene a bomba fresca, seca e protegida da luz UV. A bolsa fornecida é adequada para armazenamento e transporte.

MANUAL DE UTILIZADOR IAN 273306 CRIVIT

Manual de instruções

41

IAN 273306

IAN 273306

MINI-FUSSLUFTPUMPE

Bedienungsanleitung

Einleitung 5

MINI BOMBA DE AR DE PÉ Manual de instruções

Introdução 41
Utilização correcta 42
Volume de fornecimento 42
Dados técnicos 42
Atenção indicação de segurança 42
Colocação em funcionamento da bomba 43
Adaptador....44
Limpeza & nota relativa à conservação.... 45
Eliminação 45
Garantia 46
Condições da garantia 46
Responsável pela colocação no mercado 46
Endereço da assistência técnica 46

Introdução:

Parabéns!

Com esta compra optou por um produto de elevada qualidade. Antes da primeira colocação em funcionamento familiarize-se com o produto. Nesse sentido, leia atentamente o seguinte Manual de Instruções. Utilize o produto apenas do modo descrito e para as áreas de aplicação indicadas. Guarde estas instruções em local seguro. se entregar o produto a terceiros, faça-o acompanhar de todos os documentos.

ímbolos neste manual de utilização e montagem:

Este símbolo adverte para o perigo de ferimentos.

As informações complementares estão assinaladas a forma.

Utilização correcta:

Esta mini bomba de ar de pé é adequada para insuflar todos os pneus de bicicleta habituais, colchões de ar, bolas e semelhantes. outra utilização ou alteração no produto não é correcta e pode levar a riscos como ferimentos e danos. O responsável pela colocação no mercado não assume a responsabilidade por danos resultantes da utilização incorrecta. O produto não foi concebido para o uso industrial.

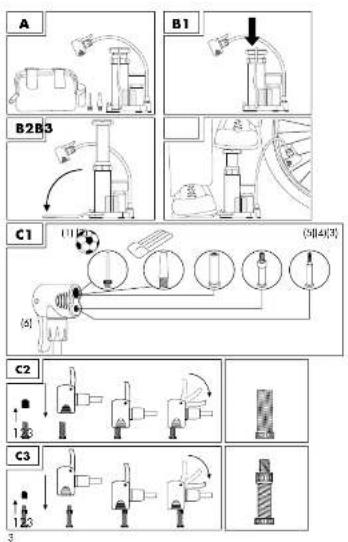

Volume de fornecimento: (A)

1 Mini bomba de ar de pé
1 adaptador de metal para bolas
1 adaptador de plástico para colchões de ar, brinquedos insufláveis, etc.
1 bolsa de arrumação e transporte
1 manual de instruções

Dados técnicos:

Tipo: Mini bomba de ar de pé

N° de artigo: 26301 / IAN 273306

Pressão nominal: 7 bar / 100 PSI

Cilindrada: 71 ml / 71 cm ^3

Data da produção: 2016

Garantia: 3 anos

Atenção indicação de segurança!

Pode insuflar todos os pneus de bicicleta, até à pressão do ar máx. indicada da bomba (no máx. 7 bar / 100 PSI) ou até à pressão do ar máx. indicada do fabricante de pneus. Poderá encontrá-la, regra geral, no flanco do pneu. Os valores máximos indicados nunca devem ser excedidos.

As bombas do ar defeituosas ou danificadas já não devem ser utilizadas devido a perigos de ferimentos.

As mini bombas de ar de pé defeituosas devem ser removidas de forma adequada. Não é possível efectuar a reparação.

Devido às elevadas forças de accionamento e dos riscos relacionados com isso, o produto não é adequado para ser utilizado por crianças e pessoas com limitações corporais e/ou mentais. Por favor, observe que devido ao friccionamento do émbolo da bomba e do cilindro da bomba estes aquecem muito em caso de bombagem prolongada. Por isso, já só deve pegar na área de apoio da mini bomba de ar de pé após a bombagem para evitar ferimentos.

Devido ao perigo de ferimentos, nunca se deve utilizar uma mini bomba de ar de pé defeituosa ou danificada. As bombas defeituosas devem ser removidas de forma adequada, pois não é possível repará-las.

Colocação em funcionamento da bomba: (B1)

Por favor observe que o émbolo da bomba está previamente tensionado com uma mola e efectua uma descompressão elástica rápida durante a abertura. Desbloqueie o émbolo da bomba colocando a bomba no chão. depois pressione o émbolo da bomba com a mão para baixo, rebatendo com a outra mão o aro de suporte de modo a que este sirva de área de apoio. Para bloquear a bomba proceda na ordem inversa.

• durante a bombagem, coloque sempre um pé no aro de suporte da bomba para que este fique protegido contra tombamento (B2).

• Coloque-se com um pé em cima do aro de suporte da bomba rebatido para baixo. carregando uniformeMEnte na área de apoio vermelha, insufla-se o objecto ligado (B3).

• assegure-se de que o tubo flexível da bomba não fica dobrado.

• durante a bombagem preste atenção à indicação do manómetro.
• observe que alguns tipos de válvula não permitem a indicação da pressão do ar. isso é especialmente válido para válvulas Dunlop antigas.
• a indicação do manómetro pode divergir um pouco da pressão efectiva.

Adaptador: (C1)

(1) p.ex., bolas
(2) p.ex., colchões de ar
(3) para insuflar tubos flexíveis com válvula Schrader, p.ex. nas bicicletas de montanha, carros de transporte e reboques.
(4) para insuflar tubos flexíveis com válvula dunlop, p.ex. nas bicicletas City/Trekking.
(5) Para insuflar tubos flexíveis com válvula Sklaverand, p.ex., nas bicicletas de corrida e de montanha.
(6) cabeça Dual (para engatar, rebata a alavanca na cabeça da bomba para baixo.)

(válvulas não incluídas no âmbito de fornecimento)

Insuflar pneus com válvula Schrader: (C2)

Retire primeiro a tampa de protecção contra o pó (1). Encaixe a cabeça dual com a abertura grande na válvula (2). para engatar, rebata a alavanca na cabeça da bomba para baixo (3).

Insuflar pneus com válvula dunlop: (C3)

Retire primeiro a tampa de protecção contra o pó (1). Encaixe a cabeça dual com a abertura pequena na válvula (2). para engatar, rebata a alavanca na cabeça da bomba para baixo (3).

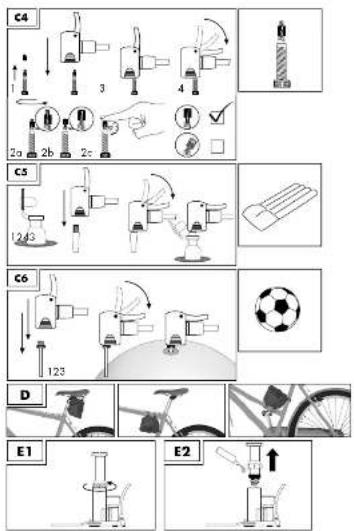

Insuflar pneus com válvula Sklaverand: (C4)

Retire primeiro a tampa de protecção contra o pó (1). Solte a porca da válvula (2a-2c). Encaixe a cabeça dual com a abertura pequena na válvula (3). para engatar, rebata a alavanca na cabeça da bomba para baixo (4).

Insuflar colchões de ar, brinquedos insufláveis, etc.: (C5)

Abra em primeiro lugar o tampão da válvula (1). encaixe o adaptador de plástico na grande abertura da cabeça dual (2). para engatar, rebata a alavanca na cabeça da bomba para baixo (3). Agora introduza o adaptador no objecto a insuflar (4).

Para isso, encaixe o adaptador de metal na grande abertura da cabeça dual (1). para engatar, rebata a alavanca na cabeça da bomba para baixo (2). Agora introduza o adaptador na bola (3).

Possibilidades de montagem da bolsa na bicicleta: (D)

para o transporte da bomba na bicicleta, pode fixar a bolsa com os três fechos de velcro na bicicleta como se mostra na imagem (D).

Limpeza & nota relativa à conservação:

• limpar com um pano húmido
• não submergir em água
• verifique regularmente os aparafusamentos da bomba antes da utilização quanto à sua fixação segura
• lubrificar eventualmente uma vez por ano o anel de vedação da bomba com lubrificante sem ácido

Para isso, deve desaparafusar a porca de capa no cilindro da bomba, em seguida pode retirar o êmbolo da bomba com a mola e lubrificar o anel vedante. a montagem realiza-se na ordem inversa. (E1/E2)

- Guardar a Mini bomba de ar de pé num local fresco, seco e protegida da luz ultravioleta.

Eliminação:

A embalagem é composta a 100% por materiais ecológicos que poderá eliminar através dos pontos de reciclagem locais. Informe-se na sua Junta ou Câmara Municipal sobre as possibilidades de eliminação.

Garantia:

Garantia da MONZ Handelsgesellschaft International mbH & Co. KG. Exma. Cliente, Exmo. Cliente, concedemos para este aparelho uma garantia de 3 anos válida a partir da data de compra. Se este produto apresentar defeitos, tem o direito de reclamar junto do vendedor do produto. Estes direitos legais não são limitados pela nossa garantia, que a seguir apresentamos.

Condições da garantia

O prazo da garantia começa na data de compra. Por favor, guarde o talão original. É necessário apresentar este documento como prova de compra. Se, no espaço de três anos a partir da data de compra deste produto, surgir um defeito de material ou de fabrico, nós reparamos ou substituímos (opção nossa) o produto gratuitamente. Esta garantia pressupõe que, no espaço do prazo de três anos, se entregue o aparelho avariado e o recibo (talão de compra) e que se descreva, de forma sucinta, em que consiste o defeito e quando surgiu. Se a nossa garantia cobrir o defeito, você receberá o produto reparado ou um novo produto. A reparação ou substituição do produto não implica um recomeço do prazo da garantia.

Responsável pela colocação no mercado:

Endereço da assistência técnica:

MONZ SERVICE CENTER

Monz Service Center

c/o Teknihall Elektronik GmbH
