Tipo de produto	Aspirador úmido e aspirador de pó
Marca	Kärcher
Modelo	IVR-L 65/24-2
Dimensões (C x L x A)	718 x 526 x 1251 mm
Peso operacional	47 kg
Alimentação elétrica	220-240 V, 50-60 Hz, 2400 W, 16 A
Tipo de proteção	Classe I
Capacidade do reservatório	65 L
Fluxo de ar	2 x 74 l/s
Depressão	23 kPa (230 mbar)
Diâmetro nominal da mangueira	DN50
Número de motores	2
Nível de pressão sonora	67 dB(A)
Vibração mão-braço	< 2,5 m/s²
Uso previsto	Industrial e profissional (hotéis, escolas, hospitais, etc.)
Líquidos aspirados	Oleosos, lubrificantes refrigerantes, líquidos combustíveis (ponto de fulgor >55°C)
Sólidos aspirados	Poeiras grossas, cavacos
Manutenção	Enxaguar regularmente, secar, substituir o filtro, drenar o reservatório
Peças de reposição	Acessórios originais Kärcher (www.karcher.com)
Segurança	Freio de estacionamento, parada de emergência, proteção contra chuva, ligação equipotencial
Garantia	Conforme condições do país, peças e mão de obra sujeitas a alterações
Temperatura ambiente máx.	+40 °C

Perguntas frequentes - IVR-L 65/24-2 Kärcher

Quais tipos de líquidos posso aspirar com o Kärcher IVR-L 65/24-2?

Você pode aspirar líquidos oleosos, lubrificantes refrigerantes e líquidos combustíveis com ponto de fulgor superior a 55 °C. Não aspire líquidos inflamáveis (ponto de fulgor <55 °C) nem misturas de poeiras combustíveis com líquidos.

Posso aspirar poeira fina com este aspirador?

Não, o aparelho não foi projetado para aspiração de poeiras finas. Ele é destinado à aspiração de poeiras grossas, cavacos e sujeiras grossas.

Como esvaziar o reservatório de líquido?

Desligue o aparelho e desconecte-o. Leve-o até um dispositivo de eliminação. Desconecte a mangueira de drenagem do acoplador rápido, segure-a sobre um coletor e esvazie o conteúdo. Elimine ou recicle o conteúdo conforme as diretrizes locais.

Qual é a capacidade do reservatório?

O reservatório tem capacidade de 65 litros.

Como substituir o filtro?

Desligue o aparelho e desconecte-o. Remova a cabeça de aspiração, solte os anéis de aperto, remova a pequena placa defletora, depois o filtro usado. Insira o novo filtro garantindo que esteja posicionado corretamente, depois remonte as peças.

O aparelho não liga, o que fazer?

Verifique a tensão da rede, a tomada, o fusível, o cabo de alimentação e o plugue. Se o problema persistir, entre em contato com o serviço de assistência técnica.

Qual é a potência de aspiração máxima?

A depressão máxima é de 23 kPa (230 mbar) com um fluxo de ar de 2 x 74 l/s.

Posso usar uma extensão elétrica?

Não, é proibido usar um cabo de extensão. Conecte o aparelho diretamente a uma tomada conforme a norma IEC 60364.

Como limpar o aparelho?

Enxágue regularmente o aparelho e os acessórios com um líquido adequado e deixe secar. Para evitar a proliferação de germes, não deixe líquidos no interior. Em caso de não uso prolongado, abra a tampa para evacuar a umidade residual.

Onde encontrar as peças de reposição e acessórios?

Use exclusivamente acessórios e peças de reposição originais Kärcher. Você encontrará mais informações no site www.karcher.com.

MANUAL DE UTILIZADOR IVR-L 65/24-2 Kärcher

Indicações gerais 32

Utilização prevista.... 32

Proteção do meio ambiente 33

Acessórios e peças sobressalentes... 33

Volume do fornecimento 33

Dispositivos de segurança 33

Descrição do aparelho 34

Arranque 34

Operação 35

Terminar a operação.... 35

Transporte.... 36

Armazenamento.... 36

Conservação e manutenção .... 36

Ajuda em caso de avarias.... 36

Garantia 36

Dados técnicos.... 37

Declaração de conformidade UE ..... 37

Indicações gerais

Antes da primeira utilização do seu aparelho, leia este manual de instruções original, depois disso, proceda de acordo com o mesmo e guarde-o para uso posterior ou para proprietários futuros.

• Ler atentamente os avisos de segurança do n.º 5.956-249.0 antes do primeiro arranque.
• A não observância do manual de instruções e dos avisos de segurança pode originar danos no aparelho e perigo para o operador e terceiros.
• Em caso de danos de transporte, informar imediatamente o distribuidor.

Utilização prevista

ATENÇÃO

Inalação de poeiras prejudiciais à saúde

Efeitos nocivos para a saúde

Não utilize o aparelho para aspirar poeiras prejudiciais à saúde.

ADVERTÊNCIA

Curto-circuito devido a humidade do ar elevada

Danos no aparelho

Utilize o aparelho apenas em espaços interiores.

O aparelho é adequado para:

• a aspiração de líquidos oleosos, lubrificantes de refrigeração e aparas;
• a aspiração de líquidos inflamáveis (ponto de inflamação superior a 55 °C);
• a aspiração de substâncias explosivas;
• a aspiração de poeiras e sujidade em elevadas quantidades;
• a utilização industrial, por exemplo, em áreas de armazenamento e fabrico;
• a utilização profissional, por exemplo, em hotéis, escolas, hospitais, fábricas, lojas, escritórios e agências imobiliárias.

O aparelho não é adequado para:

• a aspiração de pó fino;
• a aspiração de fluidos inflamáveis (inflamáveis, facilmente inflamáveis e muito inflamáveis, em conformidade com a Diretiva relativa às substâncias perigosas 67/548/CEE) (ponto de inflamação inferior a 55 °C), bem como misturas de poeiras inflamáveis com líquidos igualmente inflamáveis.

Qualquer outra utilização é considerada inadequada.

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos elétricos e eletrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REA-CH)

Pode encontrar informações atualizadas acerca dos ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Dispositivos de segurança

Níveis de perigo

⚠PERIGO

- Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

△CUIDADO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

- Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Avisos de segurança

ATENÇÃO

• O aparelho não é adequado para a aspiração de poeiras prejudiciais à saúde.
• Proteja o aparelho da chuva. Não guarde o aparelho no exterior.
• Antes de cada arranque, verifique se as linhas de ligação equipotencial (fio-terra) estão ligadas.

△CUIDADO

- Desligue o aparelho após cada utilização e retire a ficha de rede.

ADVERTÊNCIA

• Utilize o aparelho apenas em espaços interiores.
• Perigo de esmagamento! Utilize luvas para retirar ou colocar a cabeça de aspiração, o elemento filtrante ou o recipiente colector.
• Perigo de danos! Nunca aspire sem o filtro ou com o filtro danificado.
• Utilize sapatos de segurança para operar o aparelho.
• Desloque o aparelho apenas à velocidade da passada e, se necessário, com duas pessoas em caminhos íngremes.
• Certifique-se de que não sai pó ao trocar a peça de acessório.

Comportamento em caso de emergência

⚠PERIGO

Perigo de ferimentos e danos ao aspirar materiais inflamáveis, decorrente de curto-circuito ou outros problemas eléctricos

Perigo de inalação de gases perigosos para a saúde, perigo de choque eléctrico, perigo devido a queimaduras.

Em caso de emergência, desligue o aparelho e retire a ficha de rede.

Ligação eléctrica

O aparelho só pode ser conectado a uma ligação eléctrica estabelecida por um técnico de instalação eléctrica em conformidade com a IEC 60364. Consultar os valores de ligação Dados técnicos e a placa de características. Não é permitida a utilização de um cabo de extensão.

⚠PERIGO

Não danifique os cabos de ligação eléctrica, por ex., passando por cima, esmagando ou puxando.

Proteja o cabo contra calor, óleo e arestas vivas.

Verifique o cabo de ligação à rede do aparelho antes de cada operação. Não opere o aparelho com um cabo danificado. Providencie a substituição do cabo danificado é substituído por um técnico electricista.

Símbolos no aparelho

Marcação do nível do líquido máximo permitido

Consultar o capítulo Verificar a indicação do nível de enchimento.

ADVERTÊNCIA

Perigo de dano para o aparelho

Saída de água por ter sido excedido o nível máximo do líquido.

Esvazie o aparelho antes de ser alcançado o nível máximo do líquido.

Descrição do aparelho

Consulte as figuras nas páginas de gráficos

Figura A

① Roletos de direcção com travão de parqueamento ② Marcação do nível de enchimento máximo ③ Mangueira de descarga ④ Depósito de líquido ⑤ Alavanca de avanço ⑥ Placa deflectora ⑦ Placa deflectora pequena ⑧ Filtro ⑨ Cabeça de aspiração ⑩ Ligação da mangueira de aspiração ⑪ Interruptor do aparelho ⑫ Bloqueio da cabeça de aspiração ⑬ Cabo de rede ⑭ Suporte para acessórios

Arranque

Consulte as figuras nas páginas de gráficos

1. Colocar o aparelho na posição de trabalho.
2. Sempre que necessário, bloquear o aparelho com o travão de parqueamento.
3. Assegurar-se de que a cabeça de aspiração está inserida correctamente.
4. Ligar a mangueira de aspiração à ligação da mangueira de aspiração.
5. Encaixar o acessório desejado na mangueira de aspiração.

Figura B

Operação

Consulte as figuras nas páginas de gráficos.

1. Ligar a ficha de rede à tomada.
2. Ligar o interruptor do aparelho ao interruptor principal.

Figura C

Aviso

Operação com um motor

As unidades de acionamento com dois motores também podem ser operadas com apenas uma turbina.

1. Iniciar o processo de aspiração.

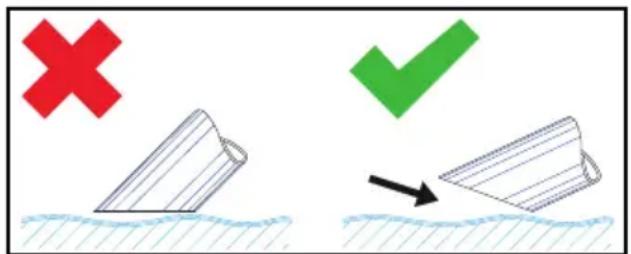

Processo de aspiração

Ao aspirar líquidos, submerja apenas metade do acessório para assegurar o transporte suficiente de ar.

Verificar a indicação do nível de enchimento.

Consulte as figuras nas páginas de gráficos

Figura D

Aviso

A marcação vermelha na mangueira de descarga indica o nível de enchimento máximo.

ADVERTÊNCIA

Perigo de dano para o aparelho

Transbordo do depósito de líquido devido ao enchimento dentro de alguns segundos. Controlar constantemente o nível de enchimento no depósito de líquido durante a admissão de grandes quantidades de líquido.

Consulte as figuras nas páginas de gráficos

1. Desligar o aparelho e desconectá-lo da alimentação eléctrica.
2. Deslocar o aparelho até à instalação de eliminação para líquidos.
3. Esvaziar o depósito de líquido:

a Desconectar a mangueira de descarga do acoplamento de mangueira superior.

Figura E

Manter a mangueira de descarga sobre um recipiente coletor adequado e escoar o conteúdo.

1. Eliminar o conteúdo ou reutilizá-lo em conformidade com as normas legais.

Consulte as figuras nas páginas de gráficos.

Aviso

Os lubrificantes de refrigeração à base de água podem provocar o crescimento bacteriano de micróbios. Utilizar vestuário de proteção adequado para remover sedimentações.

1. Esvaziar o depósito.
2. Remover sedimentações do depósito.
3. Eliminar as sedimentações de acordo com as prescrições aplicáveis.

Retirar a cabeça de aspiração.

Consulte as figuras nas páginas de gráficos.

1. Desligar o aparelho e desconectá-lo da corrente elétrica.
2. Abrir o bloqueio da cabeça de aspiração.

Figura F

1. Retirar a cabeça de aspiração e colocá-la de lado.

Terminar a operação.

1. Desligar o aparelho no interruptor ligar/desligar.
2. Esvaziar o depósito de líquido e limpá-lo.
3. Desmontar o acessório e, se necessário, limpá-lo e secá-lo.

Aviso

Esvazie o aspirador após cada utilização. Deixe o secador secar com o depósito aberto.

Transporte

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Tenha em atenção o peso do aparelho durante o transporte e armazenamento.

1. Ao transportar o aparelho em veículos, protegê-lo contra deslizes e quedas, de acordo com as directivas aplicáveis.

Armazenamento

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Tenha em atenção o peso do aparelho durante o transporte e armazenamento.

1. Armazenar o aparelho apenas no interior.

Conservação e manutenção

1. Lavar o aparelho e o acessório em intervalos regulares com um líquido adequado e deixar secar.
2. Para prevenir o crescimento de micróbios, não deixar líquidos no aparelho.
3. Em caso de pausas de funcionamento prolongadas, abrir a tampa para eliminar a humidade residual.
4. Em caso de danos, substituir o filtro.

Substituir o filtro

Consulte as figuras nas páginas de gráficos

Figura G

1. Retirar a cabeça de aspiração (consultar o capítulo Retirar a cabeça de aspiração).
2. Soltar a união roscada das braçadeiras.
3. Retirar a placa deflectora pequena.
4. Retirar o filtro e substituí-lo.
5. Aplicar o novo filtro. Durante a montagem, certificar-se de que o filtro é inserido correctamente.
6. Colocar e enroscar as braçadeiras.

Ajuda em caso de avarias

⚠PERIGO

Perigo de ferimentos

Desligue o aparelho antes de realizar trabalhos no mesmo e retire a ficha de rede. Todas as verificações e trabalhos em peças eléctricas devem ser realizados por um técnico.

O motor (turbina de aspiração) não funciona

Sem tensão eléctrica

• Verificar a tomada e o fusível da alimentação eléctrica.
• Verificar o cabo de rede e a ficha de rede do aparelho.

A potência de aspiração diminui

O bico, o tubo de aspiração ou a mangueira de aspiração estão obstruídos.

- Verificar o bico, o tubo de aspiração e a mangueira de aspiração e limpar, se necessário.

O filtro está sujo.

- Limpar o filtro.

O esvaziamento do depósito de líquido demora algum tempo

A mangueira de descarga está cortada ou obstruída.

- Verificar a mangueira de descarga e, se necessário, limpar.

Serviço de assistência técnica

Caso a avaria não possa ser resolvida, então, o aparelho terá de ser verificado pelo serviço de assistência técnica.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra.

(endereço consultar o verso)

Para mais informações sobre a garantia (se disponíveis), consultar "Transferências" na área de serviço do website local da Kärcher.

Dados técnicos

		IVR-L 65/24-2 com acessórios
Ligação eléctrica
Tensão da rede V 220-240
Fase ~ 1
Frequência de rede Hz 50-60
Tipo de proteção I
Potência nominal W 2400
Protecção da rede (de acção lenta) A 16
Medidas e pesos
Peso de operação típico kg 47
Comprimento x Largura x Altura mm 718 x 526 x 1251
Condições ambientais
Temperatura ambiente	°C	+40
Características do aparelho
Conteúdo do depósito	l	65
Volume de ar	l/s	2 x 74
Subpressão	kPa (mbar)	23 (230)
Diâmetro nominal da mangueira de aspiração		DN50
Valores determinados de acordo com a EN 60335-2-69
Valor de vibração mão/braço	m/s 2	< 2,5
Insegurança K	m/s 2	0,2
Nível acústico LpA	dB(A)	67
Insegurança KpA	dB(A)	2
Cabo de rede
Cabo de rede H07BQ-F	mm 2	3 x 1,5
Referência (EU)		9.990-835.0
Comprimento do cabo	m	10

Reservados os direitos a alterações técnicas.

Declaração de conformidade UE

Declaramos, pelo presente, que o produto abaixo indicado está em conformidade com as disposições pertinentes das diretivas e regulamentos mencionados. Em caso de realização de alterações no produto sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Aspirador de sólidos

Produto: Aspirador de líquidos e sólidos

Tipo: 9.990-xxx

Diretivas e regulamentos

Mandatário da documentação:

A. Haag

Kärcher Industrial Vacuuming GmbH

Os signatários atuam em nome e em procuração da gerência.

Kärcher Industrial Vacuuming GmbH
