BIVPI 120 - Ar condicionado BEKO - Manual de utilização gratuito

Tipo de produto	Climatização split system
Marca	Beko
Modelo	BIVPI 120
Dimensões unidade interior (L x P x A)	832 x 297 x 223 mm
Dimensões unidade exterior (L x P x A)	770 x 300 x 555 mm
Peso unidade interior	9,5 kg
Peso unidade exterior	27 kg
Alimentação	220-240 V ~ 50 Hz, monofásico
Capacidade de arrefecimento (nominal)	3500 W (11940 BTU/h)
Capacidade de aquecimento (nominal)	2600 W (8871 BTU/h)
Refrigerante	R32 (quantidade: 800 g)
Classe climática	T1
SEER (eficiência de arrefecimento sazonal)	7,1 W/W
SCOP (eficiência de aquecimento sazonal)	4,1 W/W
Modos de funcionamento	Arrefecimento, Aquecimento, Desumidificação, Ventilação, Auto
Funções especiais	Turbo, Sleep, Swing, Silêncio, Anti-ar frio, Reinício automático, Anti-mofo
Tipo de compressor	Inverter (variador de velocidade)
Comando	Controlo remoto + comando manual na unidade interior
Filtros	Filtro de ar lavável (a cada 2 semanas), opção filtro refrescante de ar
Nível sonoro (interior, aprox.)	Não especificado, mas inferior a 50 dB(A) típico
Conexão frigorífica (alta/baixa pressão)	6,35 mm (1/4") / 9,52 mm (3/8")
Índice de reparabilidade	Não especificado, peças disponíveis através de serviço autorizado
Garantia	2 anos (conforme legislação)

Perguntas frequentes - BIVPI 120 BEKO

Como limpar os filtros do meu ar condicionado Beko BIVPI 120?

Desligue o aparelho e desconecte-o. Abra a parte frontal, remova o filtro puxando a patilha. Lave com água morna e sabão, enxague, seque à sombra e recoloque. Recomenda-se limpar os filtros a cada duas semanas.

O que fazer se o meu ar condicionado não ligar?

Verifique a alimentação elétrica, o fusível e se as pilhas do controlo remoto estão boas. O aparelho tem uma proteção de 3 minutos após desligar; aguarde antes de religar. Se o problema persistir, contacte um reparador autorizado.

Qual é o significado do código de erro 'CL' no visor?

O código 'CL' indica que é hora de limpar o filtro de ar. Após 240 horas de uso, este lembrete aparece. Para reiniciar, prima 4 vezes o botão LED do controlo remoto ou 3 vezes o botão MANUAL CONTROL.

Posso instalar eu mesmo o ar condicionado BIVPI 120?

Não, a instalação deve ser feita por um instalador autorizado. Uma instalação incorreta pode causar fugas de água, choques elétricos ou incêndio. O aparelho contém gás refrigerante inflamável (R32).

O que significa o símbolo com uma chama no aparelho?

Este símbolo indica que o aparelho utiliza um refrigerante inflamável (R32/R290). Em caso de fuga, evite qualquer fonte de ignição. A manutenção e reparações devem ser efetuadas por um técnico qualificado.

Como usar a função Sleep (Sono)?

Prima o botão SLEEP do controlo remoto antes de dormir. Em modo frio, a temperatura aumenta 1°C após 1 hora, depois mais 1°C após 2 horas. Em modo quente, diminui. O aparelho mantém esta temperatura durante 5 horas e depois desliga-se automaticamente.

Por que sai névoa branca da unidade interior?

É normal em regiões húmidas ou durante o descongelamento. A névoa deve-se à diferença de temperatura entre o ar ambiente e o ar soprado. Desaparece rapidamente.

Qual é a temperatura exterior mínima para aquecimento?

O Beko BIVPI 120 (tipo inverter) pode funcionar em modo aquecimento até -15°C. Abaixo disso, recomenda-se usar um aquecimento auxiliar. Para modelos de velocidade fixa, o limite é de -7°C.

Como ajustar a direção do fluxo de ar?

Use o botão SWING/DIRECT no controlo remoto. Prima brevemente para ajustar a posição da palheta em passos de 6°, ou mantenha premido 3 segundos para oscilação automática. Não force a palheta manualmente.

O que fazer em caso de cheiro a queimado ou ruído anormal?

Desligue imediatamente o aparelho, desconecte-o e contacte um reparador autorizado. Não tente reparar você mesmo. Estes sintomas podem indicar um defeito elétrico ou fuga de refrigerante.

MANUAL DE UTILIZADOR BIVPI 120 BEKO

Obrigado por optar pela compra de um produto Beko. Esperamos que obtenha bons resultados com este produto, que foi fabricado com a mais alta qualidade e a tecnologia mais avançada. Assim, pedimos-lhe que leia atentamente este manual de utilizador na sua totalidade e todos os outros documentos que o acompanham, antes de utilizar o produto, guardando-os para consulta futura. Se entregar o produto a outras pessoas, entregue também o manual de utilizador. Respeite todos os avisos e informações indicados no manual de utilizador.

Os símbolos que se seguem são utilizados nas várias secções deste manual:

i	Informações importantes ou sugestões úteis relacionadas com a'utilisation.

i	Este=símbolo significica que se encontrar informação disponível no manual de instrukções ou no manual de instalação.

!	Advertências relativas a situações perigosas que colocam em risco a vida ebens materiais.

Risco de incério/materiais inflamáveis Este símbolo significica que este aparecido utilizes um refrigerante inflamév. Caso o refrigerante vaze ou está exposto a uma fonte de ignião externa, ocorre risco de incério. (Apenas para unidas que utilizem refrigerante R32/R290)

Este=símbolo significa que omanual de instruções deveser lido atentamente.

Este símbolo significica que this equipment do ser manuseado por pessoal de manutençao, com consulha do manual de instalação.

Este produto foi fabricado em instalações modernas e amigas do ambiente.

ÍNDICE

1 Instruções de segurança 110

2 Especificações e funcionalidades da unidade 114

2.1 Peças da unidade 114 2.2 Conseguir um desempenho otimizado 115 2.3 Tipo Split Inversor 115 2.4 Tipo velocidade fixa 116 2.5 Outras funcionalidades 116

3 Funcionamento manual (sem controlo remoto) 121

3.1 Como utilizar a sua unidade sem o controlo remoto 121

4 Cuidados e manutenção 122

4.1 Limpeza da sua unidade interior 122 4.2 Limpeza do seu filtro de ar 122 4.3 Lembretes de filtro de ar (opcional) 124 4.3.1 Lembrete de limpeza de filtro de ar 124 4.3.2 Lembrete de substituição do filtro de ar 124 4.4 Manutenção - longos períodos de não utilização 125 4.5 Manutenção - inspeção pré-estação 126

5 Resolução de problemas 127

5.1 Problemas comuns 127 5.2 Resolução de problemas 129

6 Diretrizes europeias relativas à eliminação de resíduos 131

7 Instruções de instalação 132

7.1 Instruções para o gás F 132

8 Especificações 133

AVISO:

A manutenção deve ser executada apenas conforme recomendado pelo fabricante do equipamento. Os serviços de manutenção e reparação que necessitem de assistência de outras pessoas competentes para o efeito devem ser executados sob supervisão da pessoa competente na utilização de refrigerantes inflamáveis. Para obter mais detalhes, consulte "Informação sobre manutenção" no "MANUAL DE INSTALAÇÃO" (isto é apenas necessário para a unidade que utilize refrigerante R32/R290).

Leia as instruções de segurança antes da instalação. Uma instalação incorreta resultante de ignorar as instruções poderá causar danos ou lesões graves.

A gravidade dos potenciais danos ou lesões é classificada como Advertência.

Advertência

• Este aparelho pode ser utilizado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência ou conhecimento, se tiverem recebido formação ou instrução em relação à utilização do aparelho de forma segura e compreenderem os perigos envolvidos. As crianças não deverão brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças, a menos que sejam supervisionadas.

Advertências para a instalação

• Peça a um revendedor autorizado para instalar este aparelho de ar condicionado. Uma instalação inadequada poderá causar fugas de água, choque elétrico ou incêndio.

1 Instruções de segurança

• Todas as reparações, manutenção e reposicionamento desta unidade deverão ser realizadas por um técnico de manutenção autorizado. Reparações inadequadas poderão originar ferimentos graves ou avaria do produto.

Advertências para a utilização do produto

• Caso surja uma situação anómala (como um cheiro a queimado), desligue imediatamente a unidade e remova a ficha da tomada. Contacte o seu revendedor para obter instruções sobre como evitar choque elétrico, incêndio ou ferimentos.
• Não insira os dedos, barras ou outros objetos nas saídas ou entradas de ar. Tal pode originar ferimentos, uma vez que a ventoinha poderá estar a girar a alta velocidade.
• Não utilize sprays inflamáveis, tais como spray para cabelo, verniz ou tinta, perto da unidade. Tal poderá originar incêndio ou combustão.
• Não utilize o aparelho de ar condicionado em locais próximos ou nas imediações de gases combustíveis. O gás emitido pode concentrar-se à volta da unidade e causar uma explosão.
• Não utilize o aparelho de ar condicionado em divisões molhadas (por ex., casa de banho ou lavandaria). Tal poderá provocar um choque elétrico e fazer com que o produto se deteriore.
• Não exponha o seu corpo diretamente ao ar frio durante um período longo de tempo.

Precauções elétricas

• Utilize apenas o cabo de alimentação específico. No caso de o cabo de alimentação estar danificado, este deverá ser substituído pelo fabricante ou por um fornecedor de serviços certificado.

1 Instruções de segurança

• Mantenha o cabo de alimentação limpo. Remova todo o pó ou sujidade que se acumula na tomada ou à volta dela. Tomadas sujas poderão provocar um incêndio ou um choque elétrico.
• Não puxe pelo cabo de alimentação para desligar a unidade. Segure firmemente na ficha e remova-a da tomada. Puxar diretamente pelo cabo poderá danificá-lo, o que poderá provocar um incêndio ou um choque elétrico.
• Não utilize uma extensão, não aumente manualmente o cabo e não ligue outros aparelhos à mesma fonte de alimentação do aparelho de ar condicionado. Ligações elétricas mal efetuadas, um mau isolamento e uma voltagem insuficiente poderão provocar um incêndio.

Precauções de limpeza e manutenção

• Desligue o aparelho e remova a ficha da tomada antes de limpar. O não cumprimento desta medida poderá provocar um choque elétrico.
• Não limpe o aparelho de ar condicionado com uma quantidade excessiva de água.
• Não limpe o aparelho de ar condicionado com agentes de limpeza combustíveis. Os agentes de limpeza combustíveis podem provocar um incêndio ou deformação.

Advertência

• Se o aparelho de ar condicionado for utilizado em simultâneo com queimadores ou outros dispositivos de aquecimento, ventile a divisão de forma rigorosa para evitar falta de oxigénio.
• Desligue o aparelho de ar condicionado e remova a ficha da tomada se não pretender utilizá-lo durante um período de tempo prolongado.

1 Instruções de segurança

• Desligue e remova a ficha da unidade durante as tempestades.
• Assegure-se de que a condensação de água drena de forma desimpedida da unidade.
• Não utilize o aparelho de ar condicionado com as mãos molhadas. Tal pode originar um choque elétrico.
• Não utilize o aparelho para outros fins que não o seu uso previsto.
• Não suba para a unidade exterior nem coloque objetos em cima dela.
• Não permita que o aparelho de ar condicionado funcione durante períodos de tempo prolongados com as portas ou janelas abertas, ou se a humidade for muito elevada.

2 Especificações e funcionalidades da unidade

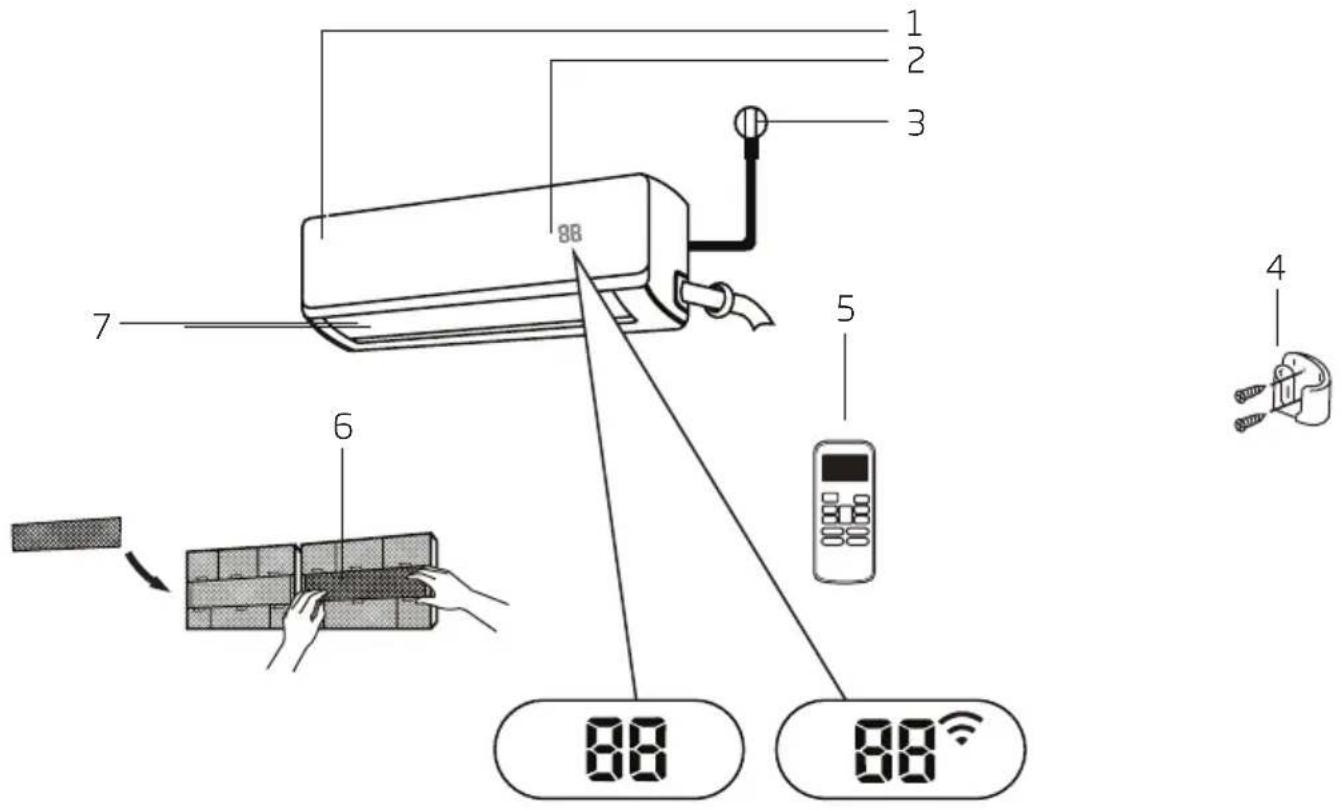

2.1 Peças da unidade

1. Paine frontal
2. Janela de visualização
3. Cabo de alimentação (algumas unidades)
4. Suporte do controlo remoto (algumas unidades)
5. Controlo remoto

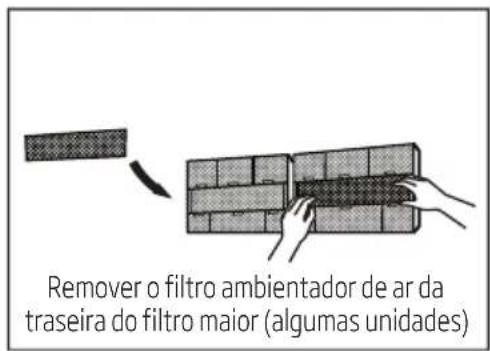

6. Filtro funcional (na frente do Filtro principal - algumas unidades)
7. Grelha

"Durante 3 segundos quando:

• O TIMER ON (TEMPORIZADOR LIGADO) é configurado
• As funcionalidades FRESH (FRESCO), SWING (ROTAÇÃO), TURBO, SILENCE (SILÊNCIO) e SOLAR PV ECO estão ligadas

"Durante 3 segundos quando:

• O TIMER OFF (TEMPORIZADOR DESLIGADO) é configurado
• As funcionalidades FRESH (FRESCO), SWING (ROTAÇÃO), TURBO, SILENCE (SILÊNCIO) e SOLAR PV ECO estão desligadas

"Quando é ligada a funcionalidade anti-ar frio, quando se encontra em modo de descongelamento, ou quando a unidade se encontra em auto-limpeza

2 Especificações e funcionalidades da unidade

quando a proteção contra congelamento está ligada

quando a funcionalidade de Controlo sem fios é ativada (algumas unidades)

quando a função ECO (opcional) é ativada, ilumina-se gradualmente um por um

-- configurar temperatura -- ... em intervalos de um segundo.

No modo Fan (Ventoinha), a unidade irá aparecer a temperatura ambiente.

Nos outros modelos, a unidade irá aparecer a temperatura por si definida.

Nota: Neste conjunto de informação escrita não consta um guia acerca do funcionamento do controlo por infravermelhos.

2.2 Conseguir um desempenho otimizado

É possível obter um desempenho otimizado para os modos COOL (REFRIGERAÇÃO), HEAT (AQUECIMENTO), e DRY (DESUMIDIFICAÇÃO) nos seguintes intervalos de temperaturas. Quando o seu aparelho de ar condicionado é utilizado fora destes intervalos, serão ativadas algumas funcionalidades de segurança e a unidade apresentará um desempenho menos otimizado.

2.3 Tipo Split Inversor

	Modo COOL (REFRIGERACAO)	Modo HEAT (AQUECIMENTO)	Modo DRY (DESCUMIDIFICACAO)
Temperatura ambiente	17℃ - 32℃ (63°F - 90°F)	0℃ - 30℃ (32°F - 86°F)	10℃ - 32℃ (50°F - 90°F)
Temperatura exterior	0℃ - 50℃ (32°F - 122°F)	-15℃ - 30℃ (5°F - 86°F)	0℃ - 50℃ (32°F - 122°F)
	-15℃ - 50℃ (5°F - 122°F) (Para modelos com sistemas de refrigeracao de baixa temp.)
	0℃ - 60℃ (32°F - 140°F) (Para modelos tropicals especialis)		0℃ - 60℃ (32°F - 140°F) (Para modelos tropicals especialis)

Para unidades exteriores com aquecedor elétrico auxiliar

Quando a temperatura exterior é inferior a 0°C (32°F), recomendamos vivamente que mantenha sempre a unidade ligada de forma a garantir um desempenho contínuo sem percalços.

2 Especificações e funcionalidades da unidade

2.4 Tipo velocidade fixa

	Modo COOL (REFRIGERACAO)	Modo HEAT (AQUECIMENTO)	Modo DRY (DESUMIDIFICACAO)
Temperatura ambiente	17° - 32℃ (63° - 90°F) 0° - 30°C	(32° - 86°F)	10° - 32℃ (50° - 90°F)
Temperatura exterior	18° - 43℃ (64° - 109°F)	-7° - 24℃	11° - 43℃ (52° - 109°F)
	-7° - 43℃ (19° - 109°F) (Para modelos com sistemas de refrigeracao de baixa temp.)		18° - 43℃ (64° - 109°F)
	18° - 54℃ (64° - 129°F) (Para modelos tropicals especialis)		18° - 54℃ (64° - 129°F) (Para modelos tropicals especialis)

Para otimizar o desempenho da sua unidade, faça o seguinte:

• Mantenha as portas e janelas fechadas.
• Limita a utilização de energia ao utilizar as funções de TIMER ON (TEMPORIZADOR LIGADO) e TIMER OFF (TEMPORIZADOR DESLIGADO).
• Não bloqueie as entradas ou saídas de ar.
• Inspecione regularmente os filtros de ar e limpe-os.

Para uma descrição detalhada de cada função, consulte o Manual do Controlo Remoto.

2.5 Outras funcionalidades

- Auto-reiniciar

Se a unidade se desligar, esta irá reiniciar automaticamente com as configurações anteriores uma vez restabelecida a energia.

- Anti-mofo (algumas unidades)

Ao desligar a unidade dos modos COOL (REFRIGERAÇÃO), AUTO (COOL) (REFRIGERAÇÃO AUTOMÁTICA), ou DRY (DESUMIDIFICAÇÃO), o aparelho de ar condicionado continua a funcionar a baixa energia de modo a secar a água condensada e a prevenir o desenvolvimento de mofo.

- Controlo sem fios (algumas unidades)

O controlo sem fios permite-lhe controlar o seu aparelho de ar condicionado através do seu telemóvel e de uma ligação sem fios.

- Memória do ângulo da grelha (algumas unidades)

Ao ligar a unidade, a grelha retomará automaticamente o seu ângulo anterior.

- Deteção de fuga de refrigerante (algumas unidades)

A unidade interior exibirá automaticamente a indicação "EC" sempre que detetar uma fuga de refrigerante.

2 Especificações e funcionalidades da unidade

Para uma explicação detalhada sobre as funcionalidades avançadas da sua unidade (tais como o modo TURBO e as suas funções de auto-limpeza), consulte o Manual do Controlo Remoto.

Nota:

As ilustrações presentes neste manual têm uma finalidade meramente explicativa. A forma real da sua unidade interior poderá ser ligeiramente diferente. A forma real é aquela que prevalece.

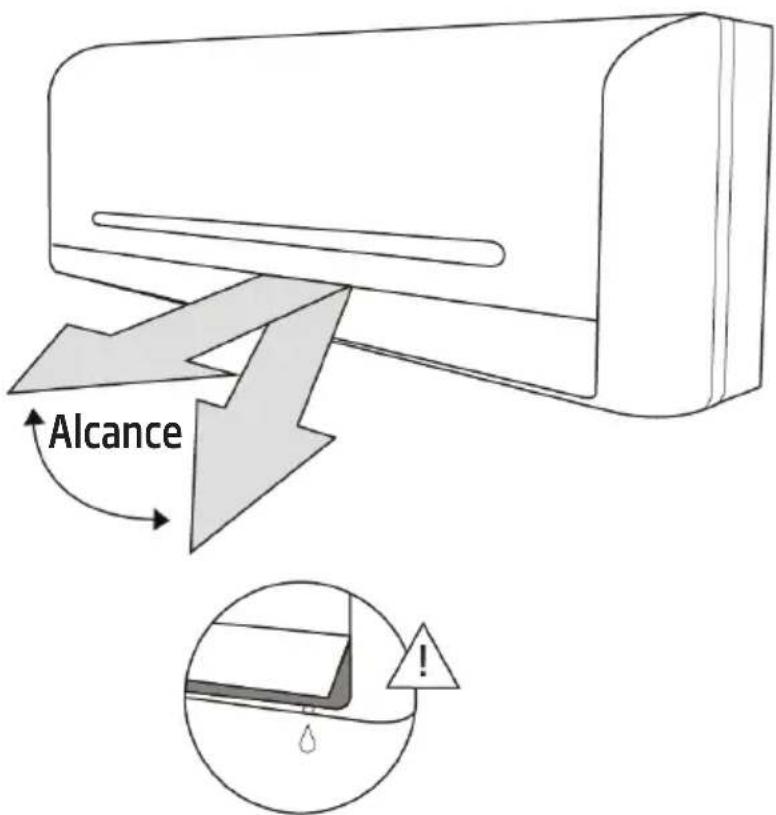

- Configurar o ângulo do fluxo de ar

Configurar o ângulo vertical do fluxo de ar

Com a unidade ligada, utilize o botão SWING/DIRECT (OSCILAR/DIRECIONAR) para configurar a direção (ângulo vertical) do fluxo de ar.

1. Prima o botão SWING/DIRECT (OSCILAR/DIRECIONAR) uma vez para ativar a grelha. Cada vez que premir o botão, ajustará a grelha em 6°. Prima o botão até alcançar a direção pretendida.
2. Para fazer a grelha oscilar para cima e para baixo de forma contínua, prima e mantenha premido o botão SWING/DIRECT (OSCILAR/DIRECIONAR) durante 3 segundos. Prima uma vez mais para parar a função automática.

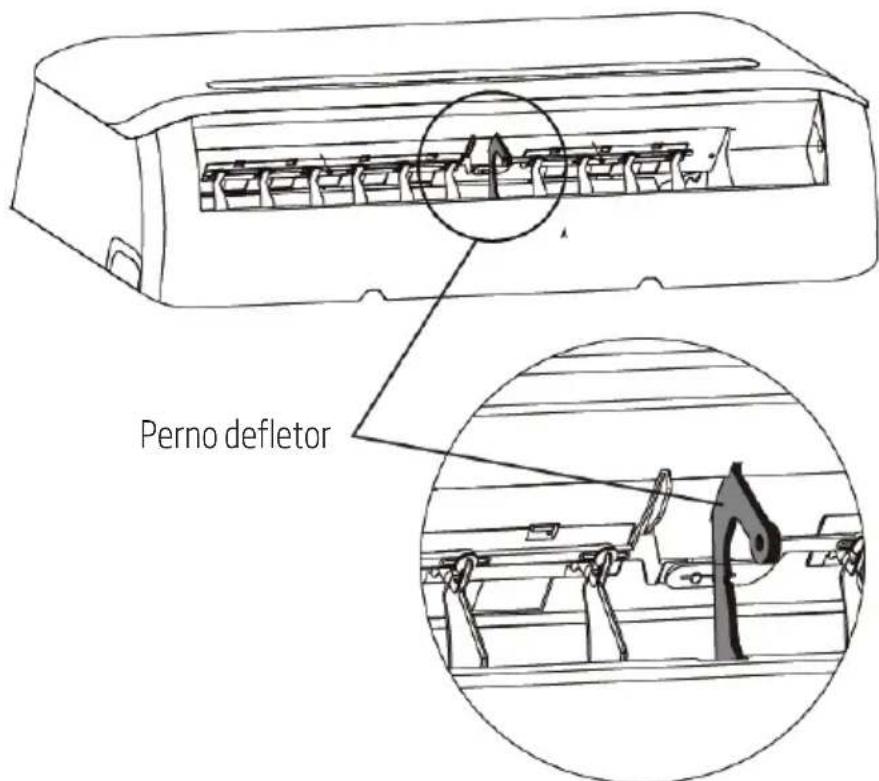

Configurar o ângulo horizontal do fluxo de ar

O ângulo horizontal do fluxo de ar deverá ser configurado manualmente. Segure o perno defletor (Consulte a Fig.B) e ajuste-o manualmente para a sua direção preferida.

Em algumas unidades, o ângulo horizontal do fluxo de ar poderá ser configurado através do controlo remoto. Por favor, consulte o Manual do Controlo Remoto.

Nota acerca dos ângulos da grelha:

Ao utilizar o modo COOL (REFRIGERAÇÃO) ou DRY (DESUMIDIFICAÇÃO), não configure a grelha para um ângulo excessivamente vertical durante períodos de tempo prolongados. Tal pode causar condensação da água na lâmina da grelha, o que irá pingar no chão ou no mobiliário. (Consulte a Fig.A)

Ao utilizar o modo COOL (REFRIGERAÇÃO) ou HEAT (AQUECIMENTO), configurar a aba para um ângulo excessivamente vertical pode reduzir o desempenho da unidade devido ao acesso limitado do fluxo de ar.

Não mova a grelha de forma manual. Isto fará com que a grelha saia da sua posição inicial. Se tal ocorrer, desligue a unidade e remova a ficha da tomada durante alguns segundos, e de seguida reinicie a unidade. Tal irá recolocar a grelha na sua posição inicial.

2 Especificações e funcionalidades da unidade

Fig. A

Advertência

Não mantenha a grelha num ângulo excessivamente vertical por períodos de tempo prolongados. Tal poderá fazer com que a condensação da água pingue no chão ou no mobiliário.

Advertência

Não coloque os seus dedos na lateral do aparelho destinada à ventilação ou aspiração, nem perto dela. A ventoinha de alta velocidade que se encontra no seu interior pode causar ferimentos.

2 Especificações e funcionalidades da unidade

Fig. B

2 Especificações e funcionalidades da unidade

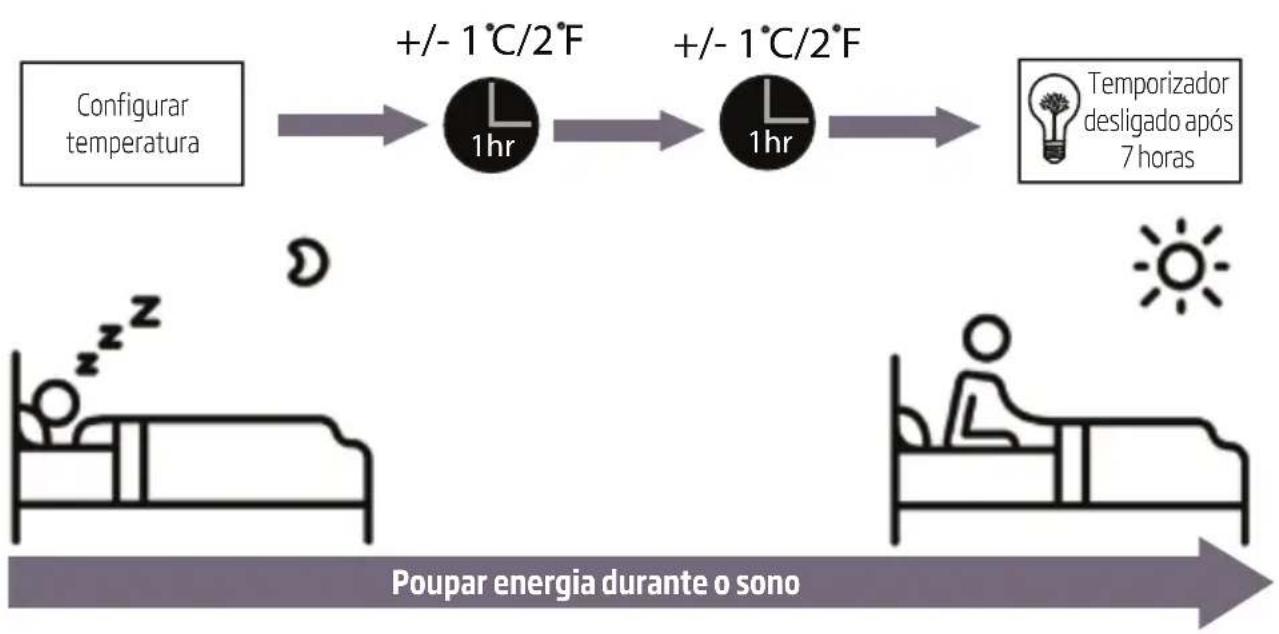

- Funcionamento em modo Sleep (Suspensão)

A função SLEEP (SUSPENSÃO) é realizada para reduzir o consumo de energia quando dorme (e não necessita das mesmas configurações de temperatura para se manter confortável). Esta função é ativada através do controlo remoto.

Prima o botão SLEEP (SUSPENSÃO) quando estiver prestes a ir dormir. Quando em modo COOL (REFRIGERAÇÃO), a unidade irá aumentar a temperatura em 1°C (2°F) após 1 hora, e irá aumentar mais 1°C (2°F) adicional após a outra hora. Quando em modo HEAT (AQUECIMENTO), a unidade reduzirá a temperatura em 1°C (2°F) após 1 hora, e reduzirá mais 1°C (2°F) adicional após a outra hora.

Manterá a nova temperatura durante 5 horas, desligando-se, de seguida, de forma automática.

Nota: A função SLEEP (SUSPENSÃO) não está disponível nos modos FAN (VENTOINHA) ou DRY (DESUMIDIFICAÇÃO).

Funcionamento em modo SLEEP (Suspensão)

3.1 Como utilizar a sua unidade sem o controlo remoto

Na eventualidade de o seu controlo remoto não funcionar, a sua unidade pode ser operada manualmente através do botão MANUAL CONTROL (CONTROLO MANUAL) localizado na unidade inferior. Tenha em conta que a utilização manual não é uma solução a longo prazo, e que a utilização da sua unidade através do controlo remoto é altamente recomendada.

Antes da utilização manual

A unidade deverá ser desligada antes da utilização manual.

Para utilizar a sua unidade manualmente:

1. Abra o painel frontal da unidade interior.

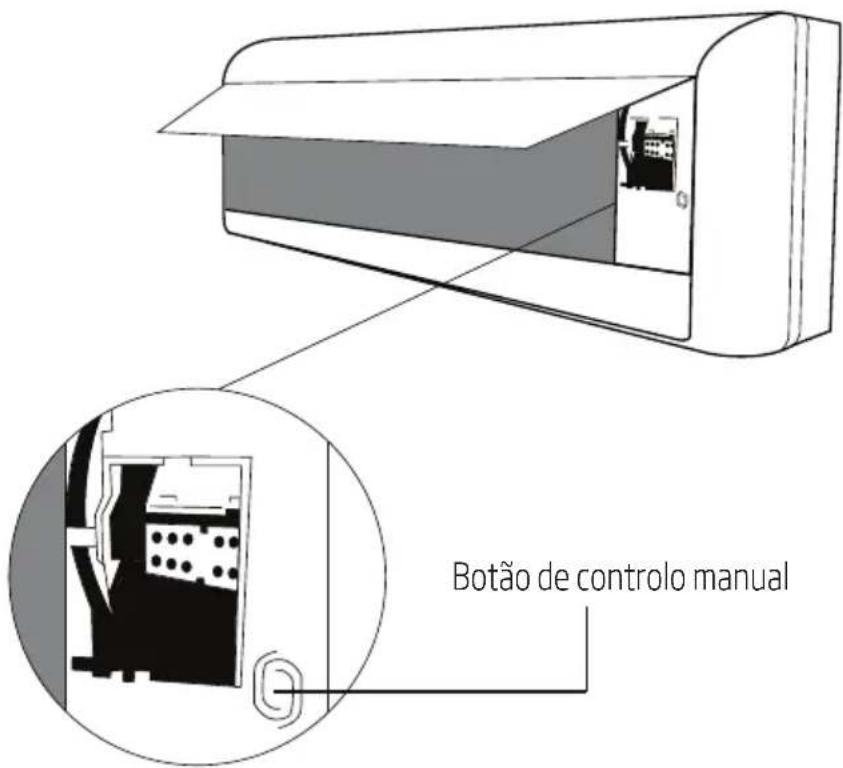

2. Localize o botão MANUAL CONTROL (CONTROLO MANUAL) no lado direito da unidade.
3. Prima o botão MANUAL CONTROL (CONTROLO MANUAL) uma vez para ativar o modo FORCED AUTO (MODO AUTOMÁTICO FORÇADO).
4. Prima o botão MANUAL CONTROL (CONTROLO MANUAL) mais uma vez para ativar o modo FORCED COOLING (REFRIGERAÇÃO FORÇADA).
5. Prima o botão MANUAL CONTROL (CONTROLO MANUAL) uma vez para desligar a unidade.
6. Feche o painel frontal.

Advertência

O botão manual destina-se apenas a situações de teste ou funcionamento de emergência. Por favor, não utilize esta função a não ser que o controlo remoto se tenha perdido e seja estritamente necessário. Para repor o funcionamento normal, utilize o controlo remoto para ativar a unidade.

4 Cuidados e manutenção

4.1 Limpeza da sua unidade interior

Antes da limpeza ou manutenção

Desligue sempre o seu sistema de ar condicionado e desligue a ficha da tomada antes da limpeza ou manutenção.

Advertência

Utilize apenas um pano suave e seco para a limpeza da unidade. Caso a unidade esteja particularmente suja, poderá utilizar um pano molhado em água quente para a limpar.

• Não utilize químicos ou panos quimicamente tratados para limpar a unidade.
• Não utilize benzina, diluente, ou outros solventes para limpar a unidade. Poderão causar rachas ou deformações nas superfícies de plástico.
• Não utilize água quente a uma temperatura superior a 40°C (104°F) para limpar o painel frontal. Tal poderá causar deformação ou descoloração no painel.

4.2 Limpeza do filtro de ar

Um filtro de ar obstruído poderá reduzir a eficiência de refrigeração da sua unidade, e poderá igualmente ser mau para a sua saúde. Certifique-se de que limpa o filtro a cada duas semanas.

1. Levante o painel frontal da unidade interior.

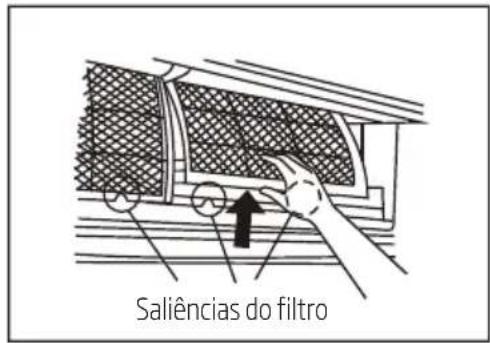

2. Segure a saliência na extremidade do filtro, levante-a, e de seguida puxe-a para si.

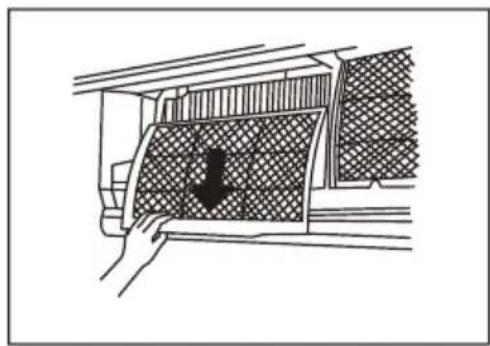

3. Agora puxe o filtro para fora.
4. Caso o seu filtro tenha um pequeno filtro ambientador de ar, solte-o do filtro maior. Limpe este filtro ambientador de ar com um aspirador manual.

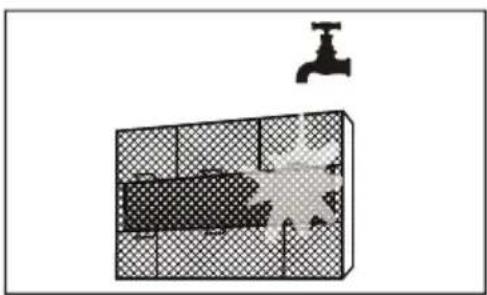

5. Limpe o filtro de ar maior com água quente e sabão. Certifique-se de que usa um detergente suave.
6. Enxágue o filtro com água fria, sacudindo posteriormente o excesso de água.
7. Seque-o num local seco e fresco, resguardando-o da luz direta do sol.
8. Uma vez seco, recoloque o filtro ambientador de ar ao filtro maior, deslizando-o, de seguida, para dentro da unidade interior.
9. Feche o painel frontal da unidade interior.

4 Cuidados e manutenção

Advertência

Não toque no filtro ambientador (Plasma) durante pelo menos 10 minutos antes de desligar a unidade.

Advertência

• Antes de substituir ou limpar o filtro, desligue a unidade e desconecte-a da fonte de alimentação.
• Ao remover o filtro, não toque nas peças metálicas na unidade. As extremidades afiadas podem cortá-lo.
• Não utilize água para limpar o interior da unidade inferior. Tal poderá destruir o isolamento e provocar um choque elétrico.
• Não exponha o filtro diretamente à luz solar enquanto seca. Tal poderá provocar a compressão do filtro.

4.3 Lembretes de filtro de ar (opcional)

4.3.1 Lembrete de limpeza de filtro de ar

Após 240 horas de utilização, a janela de visualização da unidade inferior irá piscar a indicação "CL." Trata-se de um lembrete para limpar o seu filtro. Após 15 segundos, o ecrã da unidade reverterá para o seu ecrã anterior.

Para redefinir o lembrete, prima o botão LED no seu controlo remoto 4 vezes, ou prima o botão MANUAL CONTROL (CONTROLO MANUAL) 3 vezes. Se não redefinir o lembrete, o indicador "CL" irá piscar outra vez quando reiniciar a unidade.

4.3.2 Lembrete de substituição do filtro de ar

Após 2880 horas de utilização, a janela de visualização da unidade inferior irá piscar a indicação "nF." Trata-se de um lembrete para substituir o seu filtro. Após 15 segundos, o ecrã da unidade reverterá para o seu ecrã anterior.

Para redefinir o lembrete, prima o botão LED no seu controlo remoto 4 vezes, ou prima o botão MANUAL CONTROL (CONTROLO MANUAL) 3 vezes. Se não redefinir o lembrete, o indicador "nF" irá piscar novamente quando reiniciar a unidade.

Advertência

• Qualquer manutenção ou limpeza da unidade exterior deverá ser realizada por um revendedor autorizado ou por um fornecedor de serviços licenciado.
• Quaisquer reparações à unidade deverão ser realizadas por um revendedor autorizado ou por um fornecedor de serviços licenciado.

4 Cuidados e manutenção

4.4 Manutenção - longos períodos de não utilização

Caso planeie não utilizar o seu ar condicionado por um período de tempo prolongado, faça o seguinte:

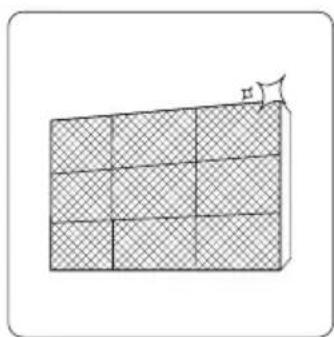

Limpe todos os filtros. Ligue a função FAN (VENTOINHA) até que a

unidade seque por completo.

Desligue a unidade e remova a ficha da tomada. Remova as pilhas do controlo remoto.

4 Cuidados e manutenção

4.5 Manutenção - inspeção pré-estrutura

Após longos períodos de não utilização, ou antes de períodos de utilização frequente, faça o seguinte:

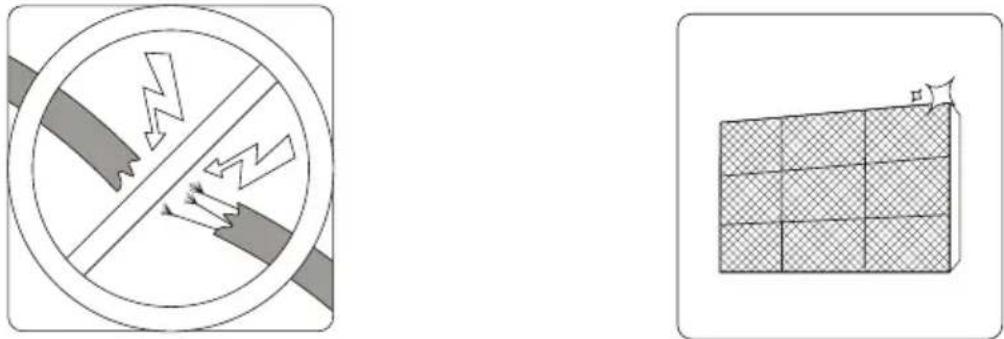

Verifique se há cabos danificados. Limpe todos os filtros.

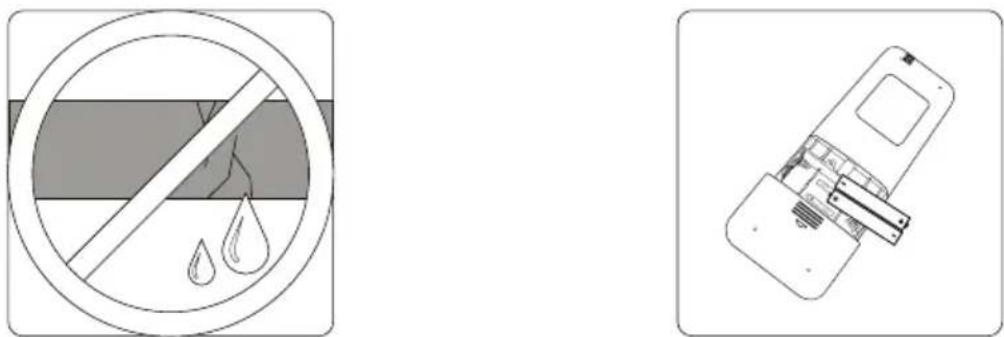

Verifique se há fugas. Substitua as pilhas.

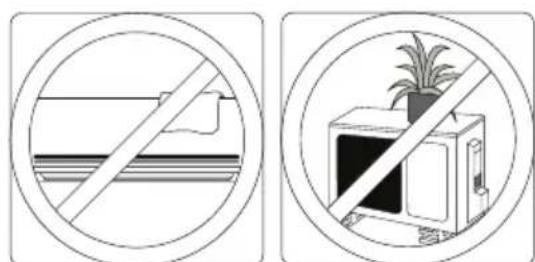

Certifique-se de que nada está a bloquear as entradas e saídas de ar.

5 Resolução de problemas

Precauções de segurança

Se ALGUMA das seguintes condições ocorrer, desligue imediatamente a sua unidade!

• O cabo de alimentação está danificado ou invulgarmente quente.
• Sente um odor a queimado.
• A unidade emite sons altos ou invulgares.
• Um fusível rebenta ou o disjuntor dispara com frequência.
• Água ou outros objetos caem para dentro ou de dentro da unidade.

Não tente resolver estes problemas por si! Contacte um fornecedor de serviços autorizado de imediato!

5.1 Problemas comuns

Os problemas que se seguem não constituem uma avaria e na maior parte dos casos não exigem reparações.

Problema Causas possíveis
A unidade não liga ao premir o botão ON/OFF (LIGAR/ DESLIGAR)	A unidade tem uma funcionalidade de proteção de 3 minutos que previne a sobrecarga da unidade. A unidade não pode ser reiniciada nosreally短时间内 às vezes se estender.
A unidade alterna dosiros COOL (REFRIGERACÇÃO)/HEAT (AQUECIMENTO) para o modo FAN (VENTOINHA)	A unidade poderá alterar a sua definição para prevenir a formação de gelo na unidade. Uma vez que a temperatura suba, a unidade voltárafunção no modo anteriormente selecionado.
	A temperatura configurada foi alcancada, e nesse momento a unidade deslga o compressor. A unidade continua a funcionar quando a temperatura flutuar novamente.
A unidade interiormeite uma névoabranca	Em regiões humidas, uma grande dificência de temperatura entre atempoatura ambiente e o ar condiçãodo poderá resultar na emissão de uma névoa branca.
Tanto a unidadeinterior como aexterior emitemnévoa branca	Quando a unidade Reinicia em modo HEAT (AQUECIMENTO) acontezoidescongelamento, poderá ser emitida uma névoa branca devido adhumidade gerada pelo processo de descongelamento.
A unidade interiormeite ruídos	Poderá ocorro um som de ar rápido quando a greha retoma a sua posicão.
	Poderá ocorro um rangido aprèsutilizar a unidade em modo HEAT (AQUECIMENTO) devido à expansão e contração das peças de plástico da unidade.

5 Resolução de problemas

Problema Causas possíveis
Tanto a unidade interior como a exterior emitem ruidos	Emissão de som sibilante baixo durante o的功能amento: Trata-se de uma situação normal causada pela circulação do gás refrigerante pelas unidades inferior e exterior.
	Um som sibilante baixo quando oSYSTEMA arrancá, quando parou de funcional, ou quando está a descoger: Trata-se de um ruído normal, causado pela paragem ou mudança de direção do gás refrigerante.
	Rangido: A normal expansão e contração das peças de plácico e metal causadas pelas alterações de temperatura durante o功能性 pode ser causar rangelados.
A unidade exterior emite ruidos	A unidade irá emitir sons differentes com base no seu modo de funcionalmente.
Tanto a unidade interior como a exterior emitem pó	A unidade poderá acumular pó durante períodos longos de não utilizesçao, que poderá ser projetado quando a mesma é ligada. Tal pode ser mitigado cobrindo a unidade durante longos períodos de inatividade.
A unidade emite um mau odor	A unidade poderá absorver odores do ambiente (tais como do mobiliário, confecção de alimentos, cigarros, etc.) que são emittedos durante o funcionalmente.
	Os filtros da unidade está com mofo e deverão ser limpos.
A ventoinha da unidade exterior não funciona	Durante o的功能amento, a velocidade da ventoinha é controlada para optimizar o功能性 do produits.
O Functionamento é erratório, imprevisível, ou a unidade não está a responder	As interferências causadas por torres de telemóvel e retransmissores poderão fazer com a que a unidade não funciona corretamente. Nestes casos, tente o segunte: • Deslgue da corrente e volta a ligar. • Prima o botão ON/OFF (LIGAR/DESLIGAR) no controle remoto para Reiniciar o功能性.

Nota: Caso o problema persista, contacte o seu revendedor local ou o serviço de atendimento ao cliente mais próximo. Forneça-lhe uma descrição detalhada da avaria, bem como o seu número de modelo.

5 Resolução de problemas

5.2 Resolução de problemas

Quando ocorrem problemas, por favor verifique os seguintes pontos antes de contactar uma empresa reparadora.

Problema Causas possíveis Soluções

Mau desempenho de refrigeracao	A definição da temperatura poderá estar mais alta do que a temperatura ambiente	Baixe a temperatura definida
	O permutador de calor ou a unidade inferior ou exterior está sujos	Limpe o permutador de calor afetado
	O FILTER do ar está sujo	Remova o FILTER e limpe-o de acordo com as instruções
	A entrada ou saía de ar de uma das unidas está bloqueada	Desligue a unidade, removea obstruição e volta a ligá-la
	As portas e janelas está abertas	Certifique-se de que todas as portas e janelas está fechadas quando a unidade estiver a funcional
	O sobreaqueamento é originado pela luz do sol	Feche as janelas e cortinas durante os periços de maior calor ou sol forte
	Quantidade excessiva de fontes de calor na divisão (pessoas, computadores, equipments eletrónicos, etc.)	Reduza a quantidade de fontes de calor
	Baixo;nível de refrigerante devido a fuga ou utilização prolongada	Verifique se há fugas, volta a isolar, se necessário, e abasteça o refrigerante
	A função SILENCE (SILÊNCIO) está ativada (função optional)	A função SILENCE (SILÊNCIO) poderá reduzir o desempenho do produits ao reduzir a frequência deestrutura. Deslgue a função SILENCE (SILÊNCIO).

5 Resolução de problemas

Problema Causas possíveis soluções
A equipe não está autenar	Falha de energia Aguarde que a energia está reposta
	A alimentação está desligada Ligue a alimentação
	O fusível está queimado Substitua o fusível
	As pilhas do controlo remoto está esgotadas	Substitua as pilhas
	A proteção de 3 minutos da equipe foi ativada	AguardeTRSOs minutos antes de reinicair a equipe
	O temporizador está ativado Desligue o temporizador
A equipe arrancá e para com frequência	Há refrigerante em excesso ou em falta noSYSTEMA	Verifique se há fugas e abasteça ouSYSTEMA com refrigerante.
	Entrou noSYSTEMA gás incompressível ouhumidade.	Purgue e recarregue oSYSTEMA com refrigerante
	O compressor está avariado Substitua o compressor
	A voltagem é muito alta ou muito baixa	Instale um manistato para regular a voltagem
Mau desempenho de aquecimento	A temperatura exterioré extremamente baixa	Utilize um dispositivo de aquecimento auxiliar
	O ar frio está a entrada atraves das portas e janelas	Certifique-se de que todas as portas e janelas está fechadas durante o funcimento
	Baixo;nível de refrigerante devido a fuga ouutilização prolongada	Verifique se há fugas,volte a isolar,se necessário, e abasteça o refrigerante
As lâmpadas indicatorascontinuem a piscar	A equipe pode parar ofuncolvimento ouContinuar a funcionarem segurança. Se as lâmpadas indicatorascontinuem a piscar ou surgirem)códigos de erro,aguarde circa de 10 minutos. O problema poderá resolver-se por si mesmo.Caso tal não aconceça,desluge a corrente e volta a ligar.Ligue a equipe.Asoissemao.
Surge um)códigodeerro na janela de visualização da equipe interior:·E0,E1,E2...·P1,P2,P3...·F1,F2,F3...

Nota: Caso o seu problema persista após realizar as verificações e diagnósticos acima indicados, desligue a unidade de imediato e contacte um centro de serviços autorizado.

Diretrizes europeias relativas à eliminação de resíduos

Este aparelho contém refrigerante e outros materiais potencialmente perigosos. Ao eliminar este aparelho, a legislação exige uma recolha e tratamento especiais. Não elimine este aparelho como resíduos domésticos ou resíduos urbanos não triados.

Ao eliminar este aparelho, dispõe das seguintes opções:

• Eliminação do aparelho em unidades municipais apropriadas de recolha de lixo eletrónico. Ao comprar um novo aparelho, o revendedor receberá o aparelho antigo sem custos.
• O fabricante receberá o aparelho antigo sem custos.
• Venda o aparelho a sucateiros certificados.

Aviso especial

A eliminação deste aparelho na floresta ou em outro ambiente natural envolvente constitui um perigo para a sua saúde e para o ambiente. Pode haver uma fuga de substâncias perigosas para os lençóis freáticos e consequente entrada das mesmas na cadeia alimentar.

Este símbolo indica que, no final da sua vida útil, este equipamento não deverá ser colocado no lixo com outros resíduos domésticos. O equipamento usado deverá ser colocado num ponto oficial de recolha de resíduos de equipamentos elétricos e eletrónicos. Para localizar um ponto de recolha, por favor entre em contacto com as autoridades locais ou com o revendedor onde o equipamento foi adquirido. Cada agregado familiar desempenha um papel importante na recuperação e reciclagem dos equipamentos usados. A eliminação adequada do equipamento usado ajuda a prevenir possíveis consequências negativas para o meio ambiente e para a saúde humana.

7 Instruções de instalação

7.1 Instrução para o Gás F

Este produto contém gases fluorados com efeitos de estufa abrangidos pelo protocolo de Quioto.

Os gases fluorados com efeitos de estufa estão encerrados em equipamento hermeticamente selado.

Instalações, serviços, manutenções, reparações, verificações de fugas ou desmantelamento de equipamento e reciclagem do produto devem ser realizadas por pessoas certificadas para tal.

Se o sistema possuir um sistema de verificação de fugas instalado, as verificações de fugas devem ser feitas, pelo menos, anualmente, para se certificar que o equipamento está a funcionar corretamente.

Se forem necessárias verificações de fugas ao produto, o ciclo de inspeção deve ser especificado para se estabelecer e manter um registo destas verificações.

Nota: Se os gases fluorados com efeitos de estufa equivalentes a CO2 forem inferiores a 10 toneladas em equipamentos hermeticamente selados, aparelhos de ar condicionado portáteis, de janela e em desumidificadores, as verificações de fugas não devem ser feitas.

Número de modelo	BIVPI 090/BIVPI 091	BIVPI 120/BIVPI 121	BIVPI 180/BIVPI 181	BIVPI 240/BIVPI 241
Quantidade total de refrigerante (g)	700 800 125	0 1600
Classe climática	T1 T1 T1 T1
Tipo de aquecimento	Bomba de calor Bomba de calor Bomba de calor Bomba de calor
Desempenho
Capacidade de refrigeracao (Btu/h)	9212 (Pdesign C)	11940 (Pdesign C)	17401(Pdesign C)	23884 (Pdesign C)
Capacidade de refrigeracao (W)	2700 (Pdesign C)	3500 (Pdesign C)	5100 (Pdesign C)	7000 (Pdesign C)
Capacidade de aquecimento (Btu/h)	8188 (Pdesign H)	8871 (Pdesign H)	13648(Pdesign H)	H7060 (Pdesign
Capacidade de aquecimento (W)	2400 (Pdesign H)	2600 (Pdesign H)	4000 (Pdesign H)	5000 (Pdesign H)
SEER/AER/EER Peso (P/P)	7,1 (SEER, EU) 7,1	(SEER, EU) 6,4 (SEER, EU) 6,4 (SEER, EU)	6,4 (SEER, EU)
SCOP/ACOP/EER Peso (P/P)	4,0 (SCOP, EU) 4,1	(SCOP, EU) 4,0 (SCOP, EU)	4,0 (SCOP, EU)
Tensão/Frequency (V/Hz)	220-240 V~ 50 Hz, 1 Ph	220-240 V~ 50 Hz, 1 Ph	220-240 V~ 50 Hz, 1 Ph	220-240 V~ 50 Hz, 1 Ph
Potência de entrada nominal (W)	2075 2200 2550		3600
Corrente de entrada nominal (A)	9,5	10	11,5	16
Diámetro do tubo de alta pressão (mm)	Ø6,35 (1/4")	Ø6,35 (1/4")	Ø6,35 (1/4")	Ø9,52 (3/8")
Diámetro do tubo de baixa pressão (mm)	Ø9,52 (3/8")	Ø9,52 (3/8")	Ø12,7 (1/2")	Ø15,9 (5/8")
Dados logisticos
Unidade interior (LxAxP) mm	752x291x218	832x297x223 99	4x319x251 1119x33	6x259
Unidade exterior (LxAxP) mm	770x300x555 770x300x555 800x33		3x554 845x36	3x702
Peso líquido da unidade interior (kg)	8.5	9.5	12	15
Peso líquido da unidade exterior (kg)	27	27	38	52

Importer in Poland Importer W Polsce Beko S.A. ul. Puławska 366 02-819 Warszawa www.beko.pl	Importer in Czech Republic Dovozce do České republicky BEKO S.A., organizačné složka Bucharova 1423/6, Praha 13 - Nové Butovice,158 00 www.bekocr.cz		Importer in Slovakia Dovozca na Slovensko BEKO Slovakia s.r.o. Suché myto 1 811 03 Bratislava www.bekosk.sk		Importer in Estonia Importija Eesti Beko S.A. Tânav Puławska 366 02-819 Varssavi (Poola)
Importer in Germany Beko Deutschland GmbH Thomas-Edison-Platz 3 63263 Neu-Iserburg	Importer in UK BEKO Plc, Beko House, 1 Greenhill Crescent, Watford, Herts, WD18 BQU		KSA Importer AL BABTAIN TRADING CO. P.O. Box# 181, Riyadh 11411-KSA [phone]		Importer in France BEKO France / Immeuble Stadium 266, Avenue du Président Wilson 93218 La Plaine Saint-Denis Cedex
Importer in Spain BEKO ELECTRONICS ESPANA S.L.C/Provenza 388 1° Piso/08025 Barcelona	Importer for Malta ETV LTD 119/120 Archbishop Street VALLETTA MALTA		Importer in Latvia Importetāj Latvjā Beko S.A. Ielas Puławska 366 02-819 Varšava (Polja)		Importer in Lithuania Importuotojas Lietuvojce Beko S.A. Gatvē Puławska 366 02-819 Varšuva (Lenkija)
Importer in Austria ELEKTRA BREGENZ AG PFARRGASSE 77 VIENNA post code 1230	Importer in Switzerland Crundig Nordic AB Isafjordsgatan 398 16440 K’sta SWEDEN	Importer in Hungary Hauser Magyarorszag imited Baross utca 89 PC:2040 Budaïrs/Hungary	Importer in Slovenia BIG BANG, D.O.O. Šmartinska cesta 152 PC:1000 Ljubljana/Slovenia		Importer in Italy BEKO ITALY SRL Viale Del Ghisallo, 20/1-20151 Milano (MI)
Importer in Romania ARCTIC S.A. Str.13 Decembré, nr.210 Căești, 135200, Romania www.arctic.ro	Importer in Benelux Schaliënhoevedreef B-2800 Mechelen - Belgium	Importer in Greece PAR. SEITANIDIS S.A. Polistilo, P.O. Box:1402 Kavala, 64003	Importer in Bulgaria Videolux LTD/PO Box 2109/2109 Sofia		Importer in Croatia E PLUS doo ZA Unutamju/ GOSPODARSKA 16c/ 10225 GORNJI STUPNIK/ ZAGREP
Importer in Russia Импортор на тергіторій РФ: OOO «BEKO», 601021, Рожь, Владимирская облacrь, Кирихаченко район, древна Фeidоровские, улеса Сениckaя, 49 Бесnantая линь сөрвисаго облacrь и внфорmaцтоною по оүстановке и заclinуатarians (Tолъдя звонков по Рожь) 8-800-200-23-56 Изrobotовель: Arcelik A.S. Турся, Karaagac caddesi No: 2-6 Istanbul 34445 Sultuce, Istanbul
Виравник: «Arcelik A.S» Kara抗氧化ates No: 2-6, Sultuce, 34445 Istanbul, Turkey, «Arcelik A.S», м. Стамбул, Сюладже, вл. Караага № 2-6, 34445, Typeчнина ИзPORTEР на тергіторii Украіни: TOB «Бек Украіни», adresa: 03150, м. Ків, вл. Antоновоча, 6yd. 72, тел/фаль: 0-800-500-4-3-2 Терmin сухби 3 рokedn
Manufactured by Arcelik A.S. Karaagac Cd. №: 2-6 34445 Sultuce, Beyoglu, Istanbul, Turkey
