MANUAL DE UTILIZADOR FUJINAIR 12 ACD-12100 AIWA

Dado svasato (flare)

Raccordo Dado svasato (flare )
AIWA FUJINAIR 12 ACD-12100 - Dado svasato (flare) - 1

MANUAL DE INSTALAÇÃO

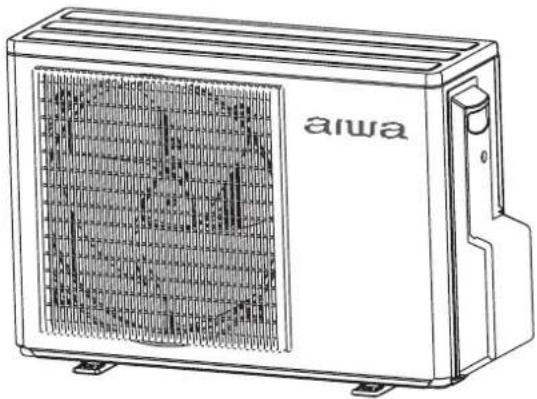

AIWA FUJINAIR 12 ACD-12100 - MANUAL DE INSTALAÇÃO - 1

- Por favor, leia este manual cuidadosamente antes da instalação.

Este dispositivo está cheio de R32.

Guarde este manual de operação para referência futura.

Fabricado: RPC Engenharia no Japão

AIWA FUJINAIR 12 ACD-12100 - MANUAL DE INSTALAÇÃO - 2

OS REQUISITOS DE GERENCIAMENTO DE CARGA/DESCARGA/ARMAZENAMENTO.. ....3

INSTRUÇÃO DE MONTAGEM....3

Instruções de manutenção....7

Precauções de manutenção....7

Sucata e reciclagem....10

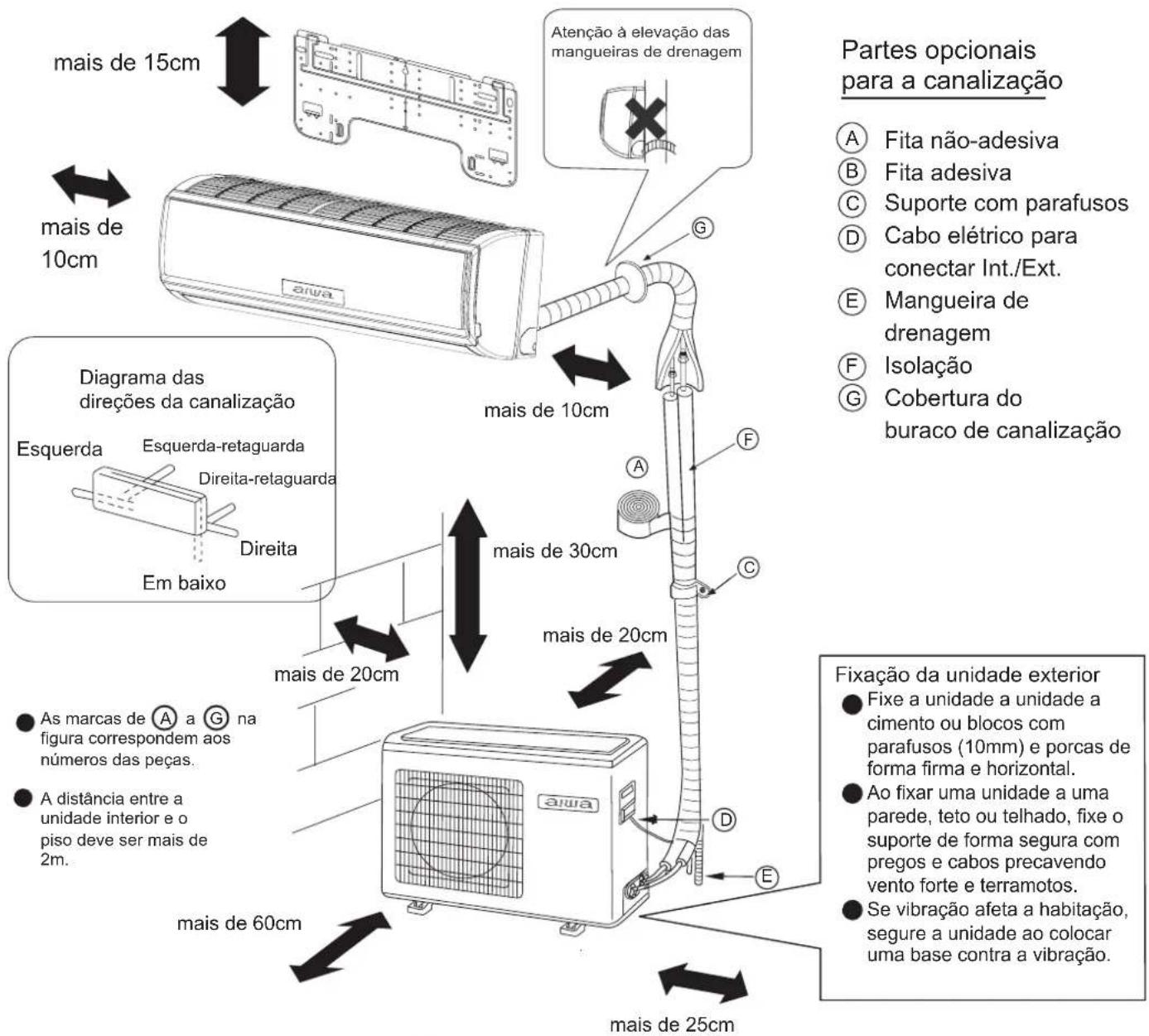

Diagrama de instalação da unidade Interior/Exterior 12

Cuidados de segurança....13

Ler antes de instalar....17

Procedimento de instalação 20

Resolução de problemas da unidade exterior....25

AIWA FUJINAIR 12 ACD-12100 - MANUAL DE INSTALAÇÃO - 3

Leia as precauções contidas neste manual antes de iniciar a operação da unidade.

AIWA FUJINAIR 12 ACD-12100 - MANUAL DE INSTALAÇÃO - 4

Este aparelho está cheia de R32.

Mantenha este manual em um lugar onde você possa encontrá-lo facilmente.

AIWA FUJINAIR 12 ACD-12100 - MANUAL DE INSTALAÇÃO - 5

ADVERTÊNCIA:

▲ Solicite ao seu revendedor ou pessoal qualificado para realizar o trabalho de instalação. Não tente instalar o ar condicionado por si próprio. Instalação inadequada pode resultar em fugas de água, choques elétricos ou incêndio.
▲ Instale o condicionador de ar em conformidade com as instruções neste manual de instalação.
▲ Certifique-se de usar apenas os acessórios e peças especificadas para o trabalho de instalação.
▲ Instale o condicionador de ar sobre uma fundação suficientemente resistente para suportar o peso da unidade.
Os trabalhos elétricos devem ser realizados em conformidade com os regulamentos locais e nacionais relevantes e as instruções neste manual de instalação. Certifique-se de usar apenas um circuito de alimentação dedicado. O método de fiação deve estar em conformidade com o padrão de fiação local. O tipo de cabo de conexão usado é o cabo H07RN-F.
▲ Use cabo de comprimento adequado. É proibido usar cabo de derivações de enrolamento ou cabo de extensão para evitar superaquecimento, choques elétricos ou fogo.
Todos os cabos devem ser qualificados por norma europeia. Deve ser assegurado que o cabo de ligação à terra é o último cabo a ser rompido em caso de quebra de cabos de ligação durante a instalação.
No caso de vazamento de gás refrigerante durante a instalação, ventile a área imediatamente. Gases tóxicos podem ser emanados quando o refrigerante fica sob a ação de fogo.
▲ Depois de terminada a instalação, verifique a presença de vazamento de gás refrigerante.
Ao instalar ou mudar o ar condicionado de lugar, não deixe nenhuma substância além da refrigerante especificado (R32), como o ar, entrar no circuito de refrigeração.
Assegure-se de conectar o ar condicionado à terra. Não use um cano qualquer, pára-rajos ou fio de telefone como conexão à terra. A conexão inadequada à terra pode resultar em choque elétrico.
▲ Certifique-se de instala um disjuntor de fuga à terra do circuito.
O disjuntor do ar condicionado deve ser interruptor de todos os pólos; com um mínimo de 3mm de distância entre os espaços de ponto de contacto. Este modo de desconexão deve ser incorporado na fiação.
▲ Não use meios de acelerar o processo de descongelamento ou de limpeza, além dos recomendados pelo fabricante.
O aparelho deve ser armazenado em um quarto sem fontes de ignição que se operam continuamente (por exemplo: fogo nu, um aparelho de gás operacional ou um aquecedor elétrico de funcionamento).
▲ Não se furar ou queimar.
▲ Esteja ciente de que os refrigerantes podem não conter um odor.
O aparelho deve ser instalado, operado e mantido numa sala com uma área maior do que 3,0m² e com uma boa condição de ventilação.
▲ Em conformidade com legislação nacional de gás.
Este aparelho pode ser usado por crianças de 8 anos e acima e pessoas com reduzidas capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimento sempre que eles tenham recebidos supervisão ou instrução relaciona a utilização do aparelho de forma segura e tenham compreendidos os riscos envolvidos.
O ar condicionado não pode ser descartado ou sucateado sem instrução, você deve entrar em contato com o pessoal de pós-serviço do Haier para obter os métodos de descarte correto.

⚠️PRECAUÇÃO:

conforme especificado, tal como com o auxílio de uma chave dinamométrica. Se a porca alada ficar demasiadamente apertada, ela pode rachar com o tempo, e isto causar vazamento de refrigerante.
Tome medidas adequadas para evitar que a unidade exterior seja utilizada como abrigo por animais pequenos. Se animais pequenos ou pássaros entrarem em contato com os componentes elétricos, isso pode provocar avarias, fumaça ou um incêndio.
Aconselhe o cliente a manter a área ao redor da unidade sempre limpa.
A temperatura do circuito de refrigeração pode ser muito alta. Por favor, mantenha o cabo de ligação entre unidades longe de tubos de cobre não isolados termicamente.
▲ Apenas pessoal qualificado pode manipular, encher, purgar e tratar o refrigerante.
Em zonas perto da costa ou em outros locais com uma atmosfera salina de gases com sulfatos, a corrosão poderá abreviar o período de vida do condicionador de ar

CONFORMIDADE DOS MODELOS SEGUNDO AS NORMAS EUROPEIAS

Clima: T1 Voltagem: 230V

CE

Todos os produtos estão em conformidade com a seguinte provisão Europeia:

  • 2014/53/EU(RED) - 2010/30/EU(ENERGY)
  • 2014/517/EU(F-GAS) - 2006/1907/EC(REACH)
  • 2009/125/EC(ENERGY)

RoHS

Os pd osts oestád dedo o osapsros d m re ui it a di2014a EU do65E o o o Bantament ur peu e c n el para a restigado sord sêab tnciagpers a em equipamento elétrico e eletrónico (Diretiva EU RoHS).

WEEE

De acordo com as diretivas de 2012/19/EU do Parlamento Europeu, aqui informamos o consumidor sobre os requisitos de despejo dos produtos elétricos e eletrónicos.

O seu aparelho de ar condicionado está marcado com este símbolo. Isto significa que produtos elétricos e eletrónicos não se devem misturar com lixo não diferenciado. Não tente desmontar o sistema: a desmontagem do

aparelho de ar condicionado, tratamento de óleo, do refrigerante e outra parte deve ser feita por um técnico qualificado de acordo com a legislação local relevante. Os aparelhos de ar condicionado devem ser tratados em instalações especializadas para a reutilização, reciclagem e recuperação. Ao garantir que este produto é acondicionado corretamente, ajuda a prevenir consequências potencialmente negativas para o ambiente e saúde humana. Por favor contacte o técnico de instalação ou autoridade local para mais informação. As pilhas devem ser removidas do comando e acondicionadas corretamente de acordo com a legislação local e nacional relevante.

Wi-Fi

Potência máxima de transmissão sem fio (20 dBm)

Faixa de frequência de operação sem fio (2400-2483.5MHz)

INFORMAÇÃO IMPORTANTE SOBRE O REFRIGERANTE USADO:

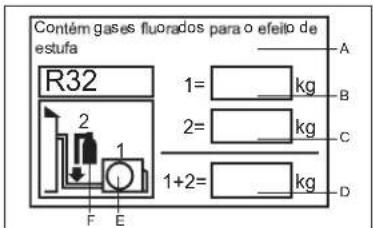

AIWA FUJINAIR 12 ACD-12100 - INFORMAÇÃO IMPORTANTE SOBRE O REFRIGERANTE USADO: - 1

text_image Contém gases fluorados para o efeito de estufa R32 1= kg 2= kg 1+2= kg A B C D F E

Contém gases fluorados que contribuem para o efeito de estufa Não libertar para a atmosfera.

Refrigerante: R32

GQP = potencial para aquecimento global

Por favor preencha com tinta indelével;

  • 1 A carga de refrigerante que tem o produto de fábrica.
    • 2 O refrigerante adicional carregado no trabalho de campo e
    • 1+2 A carga total de refrigerante

Na etiqueta da carga de refrigerante fornecida com o produto.

A etiqueta preenchida deve ser colada próxima da porta de carga(por exemplo; na parte interna da cobertura da válvula de retenção)

A Contém gases fluorados que contribuem para o efeito de estufa
B A carga de refrigeração do produto de fábrica
C carga adicional de refrigeração do trabalho de campo
D a carga de refrigerante total
E a unidade exterior
F Cilindro de refrigerante e manómetro

Os valores de CO2 equivalente são mostrados na Tabela 1

OS REQUISITOS DE GERENCIAMENTO DE CARGA/DESCARGA/ARMAZENAMENTO

• Requisitos de Carga

1) Movimento suave, sem impulso no acto de carga e descarga.
2) É proibido chutar, lançar, arremessar, bater, arrastar, rolar e outras operações irregulares.
3) Formação de operador de carga e descarga para quem entender os perigosos causados por operações irregulares.
4) Os sítios de carga e descarga devem ser equipados com extintor de pó químico seco ou outros tipos de extintores adequados no prazo de validade.
5) Os não formados não podem fazer trabalhos de carga e descarga de produtos de ar condicionado de refrigerante inflamável
6) É proibido fazer e atender chamadas, e são necessárias medidas de anti-estático no processo de carga e descarga,
7) É proibido fumar e faíscas perto da unidade de ar condicionado.

1) A quantidade máxima de transporte de produtos acabados deve em conformidade com os regulamentos locais.
2) Os veículos de transporte utilizados devem em conformidade com as leis e regulamentos locais.
3) Os serviços de manutenção devem ser executados por veículos especiais de serviços pós-venda, as garrafas de gás refrigerante e produtos com avaria não podem ser expostos durante transporte.
4) Os produtos devem ser cobertos com lonas ou outros tipos de material de proteção retardante de chama durante transporte.
5) Caçamba fechada devem ser equipada com dispositivo de aviso de vazamento de refrigerante inflamável.
6) Caçamba de veículo devem ser equipada com dispositivo anti-estático.
7) Cabina de veículo deve ser equipada com extintor de pó químico seco ou outros tipos de extintores adequados no prazo de validade.
8) Lateral e traseira dos veículos de transporte devem ser revestidos por fita reflexiva de cor laranja e branco ou de cor vermelha e branca, para lembrar o carro de trás a manter o distância adequada.
9) Os veículos de transporte devem andar com velocidade uniforme, evitam aceleração ou travagem súbita.
10) Os veículos de transporte não podem carregar outros produtos inflamáveis ou que produzem eletricidade estática.
11) Afastam-se fonte de alta temperatura durante transporte, e devem ser tomadas as medidas de arrefecimento necessárias quando a temperatura da caçamba esteja alta.

• Requisitos de armazenamento

1) Durante armazenamento, a embalagem deve ser capaz de proteger o equipamento no interior dele, quando submetida a danos mecânicos, não ocorrem o vazamento de refrigerante.
2) A quantidade máxima de armazenamento centralizado deve em conformidade com os regulamentos locais.

INSTRUÇÃO DE MONTAGEM

• Precauções de montagem

Aviso!

★ Unidade de ar condicionado de refrigerante de R32 não pode ser colocada em um quarto com área inferior aos que constam na tabela a seguir, a fim de evitar problemas de segurança causadas pela concentração excedente de gás refrigerante em quarto pelo vazamento de refrigerante do sistema de arrefecimento de unidade de interior de ar condicionado.

★ É proibido utilizar e apertar o conector redutor de tubulação desapertado (danifica a estanqueidade de junta)

★ O cabo de ligação deve ser um cabo contínuo perfeito e sem junções, em conformidade com os regulamentos de montagem e os requisitos de manual de instruções.

Área mínima de quarto

TipoLFL kg/m^3 Massa total de enchimento /kgÁrea mínima de quarto/ m^2
R32 0.3071.781 2.$19 3.7084.9326.1707.965
3613233660

Os valores da quantidade máxima de carga de refrigerante são mostrados na tabela 2

- Conscientização de segurança

  1. As operações devem ser realizadas no processo controlado de modo a minimizar a probabilidade de risco.
  2. Área: zoneamento, evita a operação num área fechada, com isolamento adequado, garante a ventilação ou aberta da área de operação antes de activação do sistema de arrefecimento ou processamento térmico.
  3. Verificação de local: verificação de refrigerante.
  4. Extinção de incêndio: o local de montagem deve ser equipado de extintor e sinalização de "proibido fumar", isento de fogo ou alta temperatura.

- Desempacota a embalagem e verifica produto

  1. Unidade interior: Nitrogênio foi selado em unidade interior (evaporador) antes de saída da fábrica, o operador deve descompactar a embalagem e verificar a tampa de plástico verde do tubo de evaporador da unidade interior, se o sinal de vermelho do topo da tampa de plástico verde esteja levantado significa há nitrogênio no interior, em seguida, o operador deve pressionar a tampa de plástico de preto no conector de tubo de líquido de evaporador por chave em cruz, se não haja injecção de nitrogênio significa o vazamento da unidade interior e não tem condição de montagem.
  2. Unidade exterior: O operador deve inscrir o detector de vazamento no interior de embalagem de unidade exterior para verificação de vazamento de refrigerante, se encontre vazamento de refrigerante o produto não pode ser montado e deve ser transportado de volta e ser reparado.

- Verificação de ambiente de montagem

  1. Verificação de área de quarto de montagem, a área de quarto não pode inferior ao descrito da etiqueta de aviso colada na unidade interior.
  2. Verificação de ambiente do local de montagem, a unidade exterior de ar condicionado de refrigerante inflamável não pode ser montada num espaço reservado fechado.
  3. É proibido existe fonte de alimentação, interruptor ou outras fontes de ignição, aquecedor de óleo e materiais de alta temperatura abaixo da unidade interior.
  4. A fonte de alimentação deve ser ligada à terra por cabo de aterramento em forma confiável.
  5. Antes de perfuração de parede por furador elétrico, o operador deve verificar se existe tubos embutidos de água, eletricidade, gás em posições indicadas pelo usuário, caso não tenha, pode começar a furar. Recomendada utilizada os furos reservados em parede.

- Princípio de segurança de montagem

1.O local de montagem deve se manter uma boa ventilação (abrir porta e janela).
2. É proibido fazer fogo de qualquer espécie ou fonte de calor de mais de 548°C (inclusive soldadura, tabagismo, forno) na área de operação de refrigerante inflamável.
3. Devem-se tomadas as medidas anti-estáticos, tais como usar roupa de algodão, luvas de algodão.
4. O local de montagem deve ser fácil de fazer montagem e manutenção, afasta fontes de calor e fontes inflamáveis e explosivas.
5. Se encontrar vazamento de refrigerante da unidade interior durante a montagem, os pessoas deverão fechar imediatamente a válvula da unidade exterior, abrir as janelas e sair do quarto. Se encontrar o vazamento de refrigerante da unidade interior durante a montagem, os pessoas deverão fechar imediatamente a válvula da unidade exterior, abrir as janelas, sair do quarto e guardar até o termino de do vazamento, e depois, verificar a concentracão de gás de refrigerante no quarto até que atingir o nível de segurança, antes de mais tratamento.
6. Caso o produto ser danificado, deverá ser enviado de volta para o processo de reparação num lugar indicado, é proibido soldar tubos de refrigerante e outras operações na área de usuário.
7. A posição de montagem de ar condicionado deve ser fácil de montar ou reparar, a entrada e saída de ar de unidade interior e unidade exterior devem isento de obstruções, é proibido existe produtos electronicos, fontes de alimentação, tomadas, objectos de valor ou outras materiais de alta temperatura abaixo da unidade interior.

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 1

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 2
Isento de fonte de ignição perta do lugar de montagem

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 3
Roupa de algodão

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 4
Luvas anti-estáticas

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 5
Cuidado com a eletricidade estática

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 6
Óculo de proteção

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 7
Leia o manual de operador

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 8
Leia o manual técnico

AIWA FUJINAIR 12 ACD-12100 - - Princípio de segurança de montagem - 9
Manual de operador; Instruções de operação

- Requisitos de segurança elétrica

Observações:

  1. Quando a ligar os cabos elétricos, deve prestar atenção e fazer prevenção às condições do ambiente (temperatura ambiente, luz direta do sol, chuva e etc.).
  2. Cabo de alimentação, cabo de ligação utilizados devem ser cabos de núcleo de cobre conforme os requisitos das normas locais.
  3. Unidade interior e unidade exterior devem ser ligadas à terra em forma confiável.
  4. Devem-se ligar os cabos da unidade exterior em primero, e os cabos da unidade interior em segundo. Alimentação de ar condicionado só pode ser feita depois de termino de ligação de cabos e tubos de ar condicionado.
  5. Utilize circuito derivado especial equipado com disjuntor diferencial.

• Qualificação de operador de montagem

Os operadores devem obter a qualificação necessária de acordo como as leis e regulamentos do país local.

• Montagem de unidade interior

1. Fixação em parede e disposição de tubos

O cabo pode passar por o lado direito ou lado esquerdo de ar condicionado, caso o conector de evaporador da unidade interior e o conector redutor de ligação não possa ser estendidos para exterior, liga o cabo de ligação e o conector de evaporador da unidade interior pelo conector redutor.

2. Disposição de tubos

Disposição de tubo de conexão, mangueira de drenagem, cabo de ligação, a mangueira de drenagem deve ser colocada na parte inferior, e o cabo de ligação deve ser colocado na parte superior, o cabo de alimentação e o cabo de ligação não podem se entrelaçam, a mangueira de drenagem (especialmente as partes no interior de quarto e do unidade) deve ser envolvida por material de isolamento térmico.

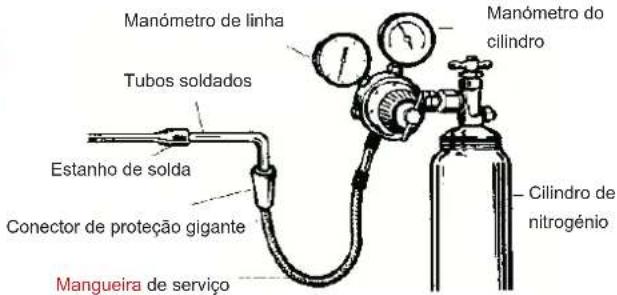

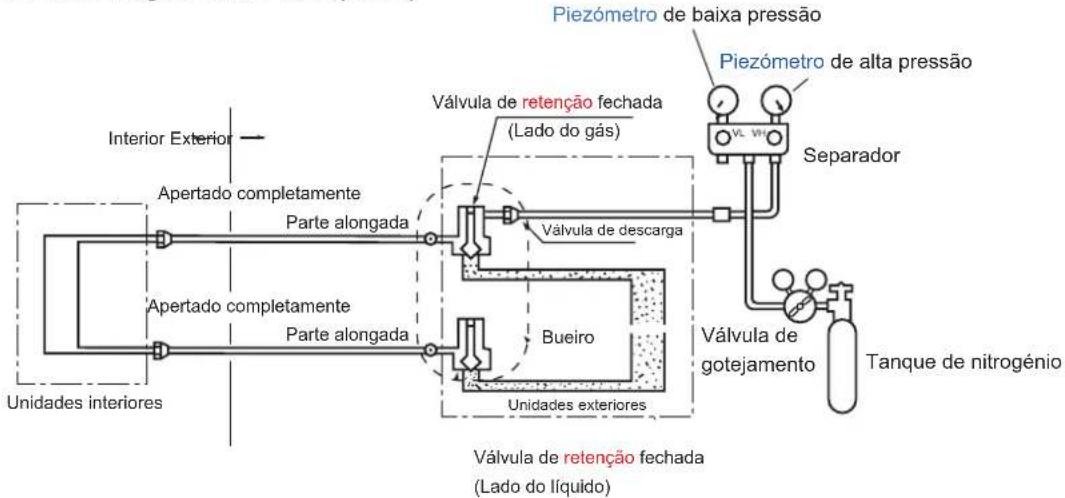

3. Enchimento com nitrogênio e verificação de vazamento por pressão

Após a ligação (soldagem) de evaporador e tubo de conexão, encha nitrogênio pelo menos 4,0 MPa no evaporador e tubos associados por garrafa de nitrogênio e vávula redutora de pressão, feche vávula de garrafa de nitrogênio e verifique o vazamento por água de sabão ou líquido de verificação de vazamento, espere por 5 minutos por pressão mantida e observe se tiver abaixoamento de pressão, caso tiver significa existe vazamento. Neste caso repare o ponto de vazamento e repeta o processo de verificação de vazamento por enchimento de nitrogênio e observação de pressão.

Depois de enchimento com nitrogênio no evaporador e tubos associados e verificação de vazamento por pressão, ligue evaporador e tubos associados com vávula de corte de duas vias e vávula de corte de três vias da unidade exterior e aperte a tampão de cobre da tubulação e, em seguida, encha nitrogênio pelo menos 4,0 MPa na boca de acesso da vávula de corte de três vias, feche vávula de garrafa de nitrogênio e verifique o vazamento por água de sabão ou líquido de verificação de vazamento, espere por 5 minutos por pressão mantida e observe setiver abaixoamento de pressão, caso tiver significa existe vazamento. Neste caso repare o ponto de vazamento e repeta o processo de verificação de vazamento por enchimento de nitrogênio e observação de pressão.

O processo mencionado acima pode ser substituído pelo processo seguinte: Após a ligação de evaporador e tubulação, assim como a ligação da vávula de corte de duas vias e vávula de corte de três vias da unidade exterior, ligue a boca de acesso da unidade exterior com a garrfa de nitrogênio e o manômetro de pressão, encha nitrogênio pelo menos 4,0 MPa, espere por 5 minutos por pressão mantida, verifique se existe ponto de vazamento na junção ou junção soldada da unidade interior e na junção de tubos associados de vávula de corte de duas vias e vávula de corte de três vias. Durante montagem, deve assegurar que todas as juntas tem condição de verificação de vazamento.

Após dos processos mencionados acima (enchimento com nitrogênio e verificação de vazamento por pressão), prossiga para o próxima etapa: Succão e evacuação de ar por bomba de vácuo.

• Montagem de unidade exterior

1. Montagem, fixação e ligação

Observações:

a) Dentro da área de 3 m de raio em torno de posição de montagem deve estar livre de fonte de ignição.
b) O detector de vazamento de refrigerante deve ser colocado num posição relativa baixa do exterior e fica no estado aberto.

AIWA FUJINAIR 12 ACD-12100 - Observações: - 1

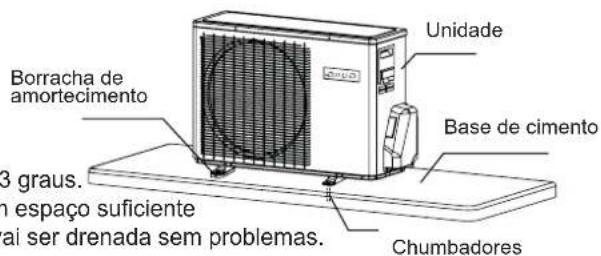

1) Montagem e fixação

Fixe a suporte da unidade exterior em parede, em seguida, fixe horizontalmente a unidade exterior nesta suporte. A suporte deve ser fixada firmemente em parede ou cobertura para protecção contra ventos fortes.

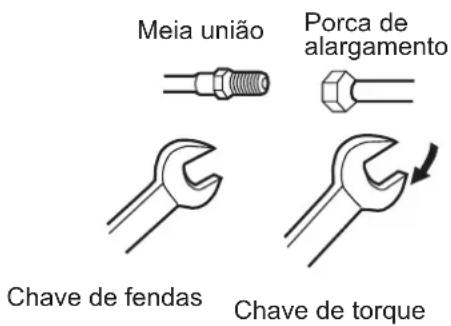

2) Montagem de tubo de conexão

Assegure que o conector cone de tubo de conexão estar bem alinhado com o cone da válvuna correspondente. Aperte com força a porca de tubo de conexão por mão, e em seguida, aperte mais uma vez por chave com o torque de aperto adequado, torque de aperto grande pode danificar a porca.

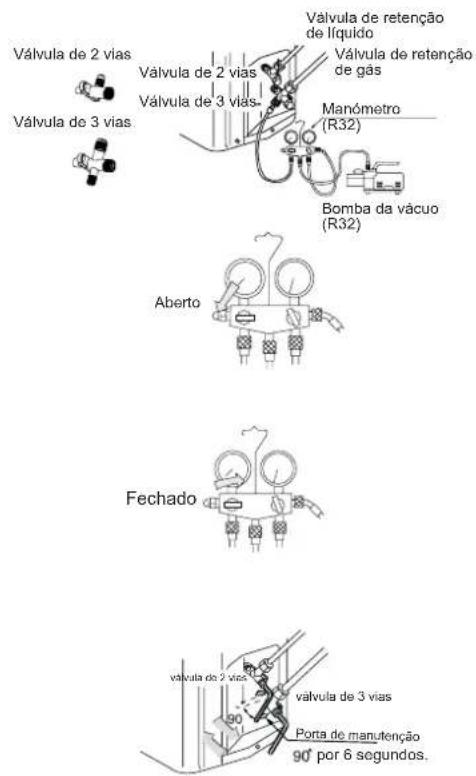

- Succão de ar

Ligue a bomba de sucção de ar com vacuômetro digital, deixe que operar pelo menos 15 minutos sob pressão menos de 60Pa. Desligue a bomba de sucção, mantenha a pressão por 5 minutos e observe a leitura do vacuômetro digital, caso a leitura não subir, significa que não houver vazamento e, em seguida, abra a vávula de duas vias e vávula de três vias, em fim, desmonte mangueira de sucção de ar da unidade exterior.

- Verificação de vazamento

Verifique se existe vazamento na junção de tubo de conexão da unidade exterior com água de sabão ou detector de vazamento especial.

- Itens de inspecção e teste de funcionamento após a montagem

Itens de inspecção após a montagem

Itens de inspeção Situações que podem ocorrer caso a montagem inadequada
A fixação de montagem está bem firmemente?A unidade pode-se cair, vibrar ou produzir ruído
Já fez a verificação de vazamento?Pode ocorrer a capacidade de refrigeração (capacidade de calor) insuficiente
O isolamento térmico da unidade está bem? Pode ocorrer a condensação, gotejamento
A drenagem da água está bem? Pode ocorrer a condensação, gotejamento
A tensão de alimentação é consistente com o descrito na placa de identificação?Pode ocorrer a avalia de máquina ou queimada de peças
A montagem de cabos e tubos é correcta? Pode ocorrer a avalia de máquina ou queimada de peças
O grupo de unidade está ligados à terra em forma confiável?Pode ocorrer descargas elétricas
Modelo de cabo elétrico satisfazem as regras?Pode ocorrer a avalia de máquina ou queimada de peças
Se existe obstáculos na boca de entrada e saída de ar da unidade exterior e interior.Pode ocorrer a capacidade de refrigeração (capacidade de calor) insuficiente

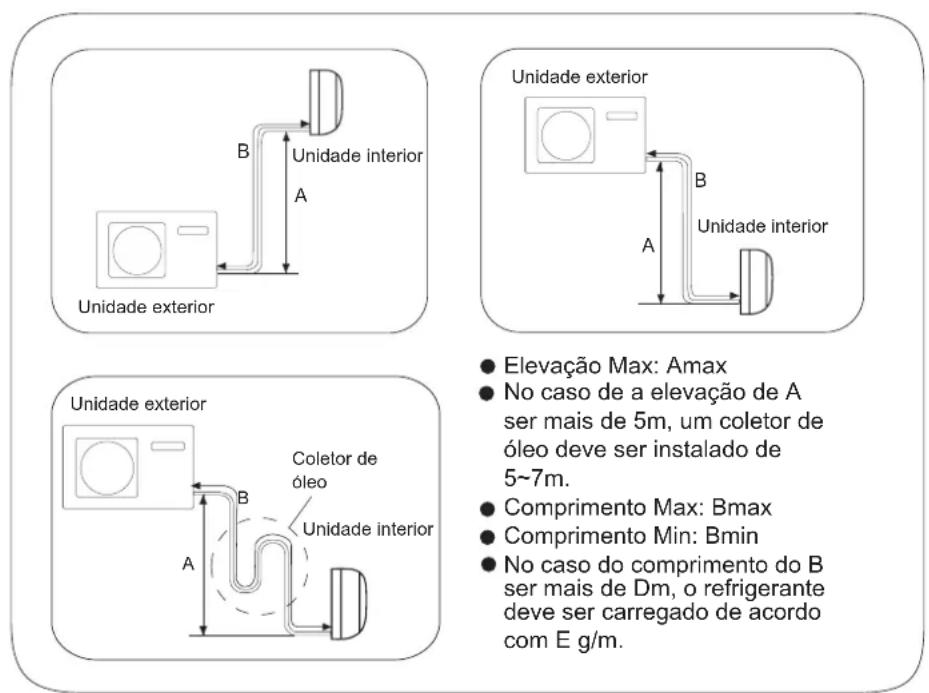

O comprimento do tubo de refrigerante e a volume de enchimento de refrigerante já foram registrados?Incapaz de calcular a quantidade de enchimento de refrigerante

Teste de funcionamento

  1. Preparação para teste de funcionamento

(1) É proibido alimentar a máquina antes de trabalhos de montagem e verificação de vazamento.
(2) Assegure que as ligações do sistema de controle são correctas, todos os cabos elétricos estão ligados firmemente.

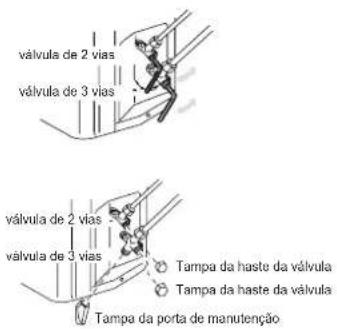

(3) Válvula de duas vias e válvula de três vias estão abertas.
(4) Assegure que livre de objectos soltos, especialmente aparas metálicas e fios dentro de máquinas.

(1) Ligue a fonte de alimentação, pressione o botão "liga/desliga" do controle remoto, o ar condicionado começa a funcionar.
(2) Pressione o botão "modo", observe o estado de funcionamento sob modo de refrigeração, aquecimento, balanço e entre outros.

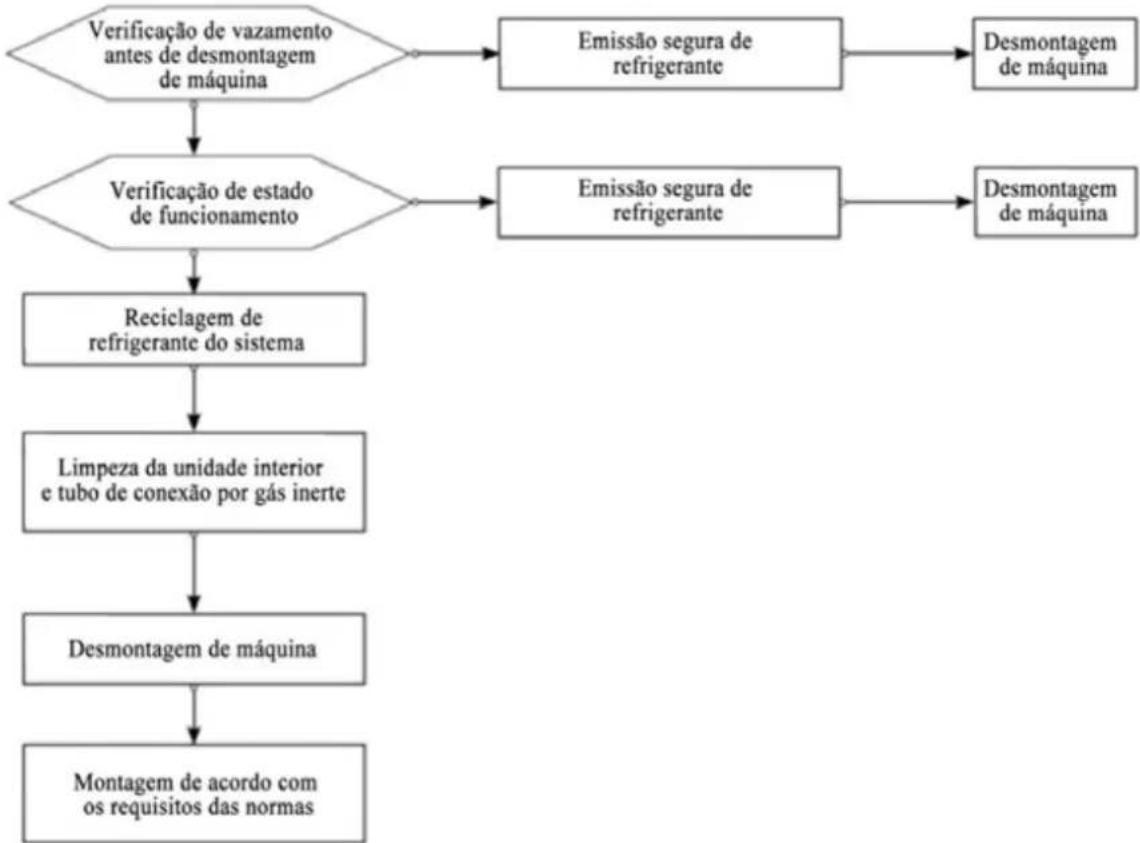

Processo de movimentação de máquina
AIWA FUJINAIR 12 ACD-12100 - Teste de funcionamento - 1

Observações: Durante o processo de movimentação de máquina, deve cortar e remover o conector de tubo de gás-líquido do evaporador, ampliar a boca e fazer ligação (o processo de ligação da unidade exterior é mesmo).

Instruções de manutenção

Precauções de manutenção

Precauções

  • É proibido reparar os defeitos de tubos ou peças do sistema de refrigeração de ar condicionado de refrigerante R32 por soldadura em local de usuário.
  • Durante manutenção e reparação, é proibido verificar, reparar, desmontar, montar, dobrar, substituir condensador, chassi da unidade exterior, trocador de calor em local de usuário.
  • É proibido substituir compressor ou peças do sistema de refrigeração em local de usuário.
  • E permitido fazer reparação não relaciona a recipiente de refrigerante, tubulação interna de refrigeração, peças de refrigeração em local de usuário, tais como limpeza e dragagem do sistema de refrigeração e outras reparações que não tem necessidade de desmontar peças de refrigeração e soldadura.
  • Se precisa substituir o tubo de gás-líquido no processo de manutenção, deve cortar e remover o conector de tubo de gás-líquido do evaporador, ampliar a boca e fazer ligação (o processo de ligação da unidade exterior é mesmo).

Qualificação de operador de manutenção

  1. Todos os operadores ou pessoas de manutenção do circuito de refrigeração devem deter um certificado válido emitido pelo orgão reconhecido pela indústria, que certifica o operador ou pessoa portador de certificado tem qualificação de operação de refrigerante em conformidade dos requisitos de especificação da avaliação reconhecida pela indústria.
  2. Todos os operadores ou pessoas de manutenção devem fazer manutenção e reparação de acordo com o método recomendado do fabricante. Os operadores de outra especialidade só podem fazer auxilar na manutenção e reparação sob acompanhamento de portador de qualificação de operação de refrigerante inflamável.

Verificação do ambiente de manutenção

  • Assegure que não existe refrigerante vazado no quarto antes de manutenção e reparação.
  • Manutenção e reparação só pode ser realizada num quarto cuja área atende aos requisitos da placa de identificação.
  • Deve-se manter ventilação no processo de manutenção e reparação.
  • É proibido fazer fogo ou fonte de calor de mais de 370°C na área ou quarto de manutenção.
  • Deve-se desligar os telefones dos pessoas e os produtos eletrônicos com radiação do quarto durante o processo de manutenção.
  • Local de manutenção deve ser equipada com um extintor de pó seco ou extintor de dióxido de carbono no estado disponível.

Requisitos de local de manutenção

  • Local de manutenção deve ter boa ventilação e pavimento plano, não pode no subsolo.
  • Local de manutenção deve ser dividia em zona de soldadura e zona de não soldadura, as duas zonas devem ser identificadas e marcadas, e separadas por uma distância segura.
  • Local de manutenção deve ser equipada com aparelhos de ventilação, tais como ventilador, exaustor, ventilador de teto, ventilador de chão, conduta de ventilação, para atender aos requisitos de volume e uniformidade de ventilação e evitar a acumulação de gás refrigerante.
  • Deve-se equipado com detector de vazamento de refrigerante inflamável e outros equipamentos e deve ter um sistema de gestão de instrumentos de detecção de vazamento, confirma-se o funcionamento correcto do detector de vazamento antes de manutenção e reparação.
  • Deve-se equipar com um número suficiente de bomba de vácuo especial de refrigerante inflamável e equipamento de enchimento de refrigerante, e deve ter um sistema de gestão de equipamento de manutenção, para assegurar que os equipamentos de manutenção apenas ser usados para sucção e enchimento de refrigerante inflamável de um único tipo correspondente, não podem serem misturados.
  • O interruptor da fonte de alimentação principal deve ser instalado fora do local, e deve ser equipado com dispositivo de proteção (de explosão).
  • Garrafas de nitrogênio, cilindros de acetileno, garrafas de oxigênio devem ser colocados separadamente, zona de operação de gás e zona de operação com faíscas devem ser espaçadas em 6m, a fonte de gás de acetileno deve ser equipado com válvula anti backfire, os tubos de acetileno e os tubos de oxigênio devem ser ligados de acordo com o padrão nacional de cor.
  • Deve-se instalar placa de alerta com leitura "Proibido fogo" em local de manutenção.
  • Deve-se equipada com um extintor de pó seco ou extintor de dióxido de carbono ou outro equipamento de extinção adequado que pode apagar incêndios elétricos, no estado disponível.
  • Os equipamentos de ventilação e exaustão e outros aparelhos elétricos em local de manutenção devem ser fixados relativamente, os cabos deles devem ser dispostos nos tubos formais; é proibido ter cabos e tomadas temporários em local de manutenção.

Método de verificação de vazamento

  • A verificação de vazamento de refrigerante deve ser feita num ambiente sem fontes de ignição, e não deve-se usar sonda de halogênio (ou qualquer outro detector de uso de faíscas.
  • Detectores de vazamento eletrônicos podem ser utilizados para detectar vazamento de refrigerante inflamável, e devem ser calibrados num ambiente livre de refrigerante antes de verificação para que não se tornam uma fonte de ignição, e serem adequados para o refrigerante empregado. Detector de vazamento deve ser fixado ao limite inferior de inflamabilidade do refrigerante (expressa em percentagem), utiliza-se o valor de referência de segurança de refrigerante empregado e regula-se para a escala de medição de concentração de gás (máximo 25%).
  • O fluido para verificação de vazamento deve ser adequado para os maiores refrigerantes, mas é proibido usar solvente clorado para evitar a corrosão de tubos de cobre por reação entre cloro e refrigerante.
    • Se suspeitar de um vazamento, removerá ou apagará todas fontes de ignição e faíscas em local.
  • Se tiver necessidade de soldar as peças de vazamento, deverá recolher todos os refrigerantes ou isolar todos os refrigerantes num lugar distantes de peças de vazamento (por vávula de corte). Deve-se purificar todo o sistema por azoto livre de oxigénio (OFN) antes de e no processo de soldadura.

Princípios de Segurança

• Durante a manutenção, o local de operação deve ter ventilação adequada e com portas e janelas abertas.
- É proibido operar com faíscas, bem como soldadura, fuma, fazer e atender chamadas, e deve avisar aos usuários que não pode cozinhar com fogo.
- Quando fazer manutenção na estação seca e a umidade relativa é inferior a 40%, deve-se tomar as medidas anti-estáticas, tais como: vestir roupas de algodão e luvas de algodão.
- Caso encontrar vazamento de refrigerante inflamável no processo de manutenção, deverá tomar medidas de ventilação forçada imediatamente e tampar a fonte de vazamento.
- Caso tiver necessidade de abrir o sistema de refrigeração para reparação os danos, o produto deverá ser enviado para o ponto de manutenção. É proibido soldar tubos de refrigerante em local de usuário.
- Caso suspender a reparação por falta de peças, deverá restaurar o ar condicionado ao seu estado original até a próxima vez de reparação com peças.
• Durante a reparação, deve-se garantir a ligação à terra segura do sistema de refrigeração.
- O volume de refrigerante da garrafa trazida para o local de usuário não pode exceder o valor predeterminado. A garrafa de refrigerante deve ser fixada verticalmente em veículo ou em local de manutenção, fora de alcance de fonte de calor, fogo, radiação e eletrodomésticos.

Itens de operações de manutenção

Requisitos de manutenção

  • Antes de operação do sistema de refrigeração, deve-se limpar o sistema circulatório por nitrogênio e sugar ar da unidade exterior pelo menos 30 minutos e, em seguida, soprar o nitrogênio livre de oxigênio de 1,5 \~ 2,0MPa em tubo durante 30 segundos a 1 minuto e, em seguida, certificar que as peças de tratamento já excluem residual de refrigerante inflamável e, depois, pode começar o trabalho de soldadura.
  • Assegure-se que quando se utiliza o aparelho de enchimento de refrigerante, não ocorre a contaminação mútua entre os refrigerantes diferentes. O comprimento total de refrigerante deve ser o mais curto possível, a fim de reduzir o residual de refrigerante nele.
  • Cilindro de refrigerante deve ser fixado e mantido verticalmente.
    • Certifique-se que o sistema de refrigeração se liga à terra antes de enchimento de refrigerante.
  • Deve-se injectar refrigerante de acordo com o tipo e quantidade descrita na palca de identificação do produto, enchimento excedido é proibido.
  • Depois de reparação do sistema de refrigeração, deve-se selar o sistema por maneira segura.
    • Assegure-se que a reparação não reduz ou danifica o nível de proteção de segurança do sistema original.

Manutenção de peças elétricas

  • Deve-se verificar o vazamento de refrigerante de peças elétricas por detector de vazamento especial.
  • É proibido desmontar ou alterar as peças de função de proteção de segurança depois de manutenção.
  • Ao fazer manutenção de elementos selados, deve-se cortar a fonte de alimentação do ar condicionado antes de abrir a tampa selada, caso tiver necessidade de alimentação de energia, fizerá detecção de vazamento ininterrupto nos pontos mais perigosos, a fim de evitar as situações potencialmente perigosas.
    • A preparação de peças elétricas não pode afecta a substituição de invólucros de classe de proteção.
  • Assegure-se que a função de vedação não ser danificada ou a função de impedição de entrada de gás inflamável de materiais de vedação não ser perdido devido ao envelhecimento após manutenção.

Manutenção de peças de substância segura

Definição de substância segura: refere-se as peças que podem trabalhar continuamente com gás inflamável mas não perigosas.

- Deve-se fazer verificação de vazamento e confiabilidade de ligação à terra de ar condicionado antes de qualquer manutenção, a fim de assegurar que as operações ser realizadas sob condição de sem vazamento e aterramento confiável.

- Não pode adicionar qualquer indutância ou capacitância no circuito elétrico caso é impossível garantir tensção e corrente não excedem o limite admissível durante o uso de ar condicionado.

- As peças de substituição devem ser as recomendadas por fabricante de ar condicionado, de contrário, podem ocorrer fogo no caso de vazamento de refrigerante devido ao problema de peças não qualidadas.

- Deve-se proteger a tubulação o do sistema durante reparação que não interve as peças do sistema, a fim de evitar o vazamento resulta da reparação.

- Após a reparação e antes de teste de funcionamento, deve-se verificar o vazamento e confiabilidade de aterramento do ar condicionado por detector de vazamento e líquido de detecção de vazamento, para garantir que a teste de funcionamento se opera sob condição de sem vazamento e aterramento confiável.

Limpeza e sucção de ar

A manutenção do circuito de refrigeração e outras operações devem ser realizadas de acordo com o processo regularizado, mas também deve-se levar em conta a inflamabilidade de refrigerante, siga o procedimento abaixo:

  • limpeza de refrigerante;
  • Purificação de tubulação por gás inerte;
  • Succão de ar;
  • Purificação de tubulação por gás inerte de novo;
    • Corte ou soldadura de tubos.

O refrigerante deve ser recuperado para um tanque apropriado. O sistema deve-se limpar por sopra de nitrogênio livre de oxigênio para garantir a segurança, e este processo deve ser repetido por vários vezes e não pode ser realizado por ar comprimido ou oxigênio.

O processo limpeza por sopra deve ser efectuada por enchimento de nitrogênio livre de oxigênio no sistema sob condição de vácuo até que seja alcançada a pressão de trabalho, e depois, escapa-se nitrogênio livre de oxigênio para a atmosfera e finalmente, evacua-se o sistema até que ficar vácuo. Este processo deve ser repetido até que o refrigerante não é dentro do sistema. Após o último enchimento de nitrogênio livre de oxigênio, a pressão deve-se abaixoar até a pressão atmosférica, então o sistema pode ser soldada. Os processos mencionados acima são necessários para a operação de soldadura de tubulação.

Certifique-se de que não há nenhuma fonte de ignição de fogo perto da saída da bomba de vácuo e sob boa ventilação.

Operação de soldadura

  • Assegure-se que uma boa ventilação em local de manutenção, e o ar da máquina já foi evacuado, e depois, pode começar a sucção de ar do sistema de refrigerante no lado externo da unidade exterior.
  • Antes de soldadura da unidade exterior, deve-se assegurar que o refrigerante seja evacuado da unidade exterior, e o sistema de refrigerante seja evacuado e limpeza.
  • Em qualquer caso, não pode cortar os tubos de refrigeração por pistola de solda, a desmontagem de tubo de refrigeração deve ser executada por dispositivo de corte de tubos perto da boca de ventilação.

Processo de enchimento de refrigerante

Os seguintes requisitos adicionados complementam o processo normal:

  • Assegure-se que quando se utiliza o aparelho de enchimento de refrigerante, não ocorre a contaminação mútua entre os refrigerantes diferentes. O comprimento total de refrigerante deve ser o mais curto possível, a fim de reduzir o residual de refrigerante nele;
  • Cilindro de refrigerante deve ser fixado e mantido verticamente;
    • Certifique-se que o sistema de refrigeração se liga à terra antes de enchimento de refrigerante;
  • Reveste-se etiqueta no sistema depois de enchimento;
  • Adiciona-se lentamente refrigerante, enchimento excedido é proibido;
  • Caso existe vazamento verificado, deve-se reparar os pontos de vazamento em primeiro e depois enche-se refrigerante;
  • Ao encher, deve-se medir o volume de enchimento por balanças eletrônicas ou balança de mola. e afrouxar adequadamente a mangueira entre tanque de refrigerante e equipamento de enchimento para evitar que a tensão de mangueira afecta a precisão de pesagem.

Os requisitos de local de armazenamento de refrigerante

  • O tanque de refrigerante devem ser armazenado separadamente em um ambiente de -10\~50°C, com boa ventilação e revestido por placa de aviso;
  • As ferramentas de reparação requerem contacto com o refrigerante devem ser usadas e armazenadas separadamente, as ferramentas empregadas para diferentes refrigerantes não podem ser usadas e colocadas juntamente.

Sucata e reciclagem

Sucata

Antes deste programa, operadores devem ser totalmente familiarizados com todas as características. Prática de recuperação de refrigerante segura recomendada. Se precise de reutilização do refrigerante recuperado, deve analisar amostras de refrigerante e óleo antes de operação. Deve se assegurar que a fonte de alimentação necessária antes de analisação.

(1) Familiarize com o equipamento e processo operacional;
(2) Desconecte a energia;
(3) Assegure que os seguintes itens antes deste operação:
- Os equipamentos mecânicos de operação devem ser adequados para a operação de tanque de refrigerante, se necessário;
• Assegure que todos os equipamentos de proteção individual estão disponível e ser usados corretamente;
- O processo de recuperação deve ser feito sob instrução de pessoa qualificado;
- Os equipamentos de recuperação e tanque de armazenamento devem ser conformes às normas correspondentes.
(4) O sistema de refrigeração deve ser evacuado se seja possível;
(5) No caso do estado de vácuo não pode ser alcançado, deve-se sugar o ar em diferentes posições, para esvaziar o refrigerante em cada parte do sistema;
(6) Certifique-se que a capacidade do tanque de armazenamento é suficiente antes da recuperação;
(7) O equipamento de recuperação deve ser iniciado e utilizado conforme as instruções de operação do fabricante;
(8) O tanque de armazenamento não pode ser carregado muito completo. (O volume de enchimento de líquido não pode exceder 80% da capacidade do tanque)
(9) A pressão máxima de serviço do tanque não pode ser ultrapassada mesmo só dura por um curto prazo;
(10) Depois de conclusão de enchimento do tanque de armazenamento e processo de operação, o tanque e o equipamento devem ser removido rapidamente, e devem ser fechadas todas as válvulas de corte do equipamento;
(11) Antes de purificado e testado, o refrigerante recuperado não pode ser injectado ao outro sistema de refrigeração.

Observações:

o ar condicionador deve ser marcado (com datas e assinatura) depois de ser demolido e o refrigerante é esvaziado. A marcação do ar condicionado deve indica que o volume de refrigerante inflamável carregado máximo.

Recuperação

Durante a manutenção ou demolição, o refrigerante dentro do sistema de refrigeração deve ser removido, é recomendável que o refrigerante ser esvaziado completamente.

O refrigerante só pode ser carregada em tanque de armazenamento especial para refrigerante, a capacidade de tanque deve coincidir com o volume de refrigerante injectado no sistema de refrigeração. Todos os tanques de armazenamento devem ser usado designadamente para recuperação de refrigerante, e devem ser marcados com identificação do tipo de refrigerante correspondente (ou seja tanque de armazenamento dedicado para recuperação de refrigerante). Os tanques devem ser equipados com válvulas de alívio de pressão e válvulas de corte num bom estado. O tanque vazio deve ser esvaziado antes do uso e ser mantido sob a temperatura normal, se possível.

O equipamento de recuperação deve ser mantida sempre num bom estado de trabalho e equipado com instruções de operação para facilitar a busca de informações. O equipamento de recuperação deve ser aplicável à recuperação de refrigerante inflamável, além de ser equipado com instrumento de pesagem disponível de medição qualificada. Os acessórios utilizados em mangueira devem ser tipo removível, sem vazamento e ser mantido num bom estado, as magueiras e acessórios devem ser verificados antes do uso, para garantir que num estado bom e todos os componentes elétricos são selados, a fim de evitar o fogo em caso de vazamento de gás refrigerante. Se tem qualquer pergunta, por favor consulte o fabricante.

O refrigerante recuperado deve ser conservado num tanque de armazenamento apropriado e entregado para fábrica de refrigerante, e acompanhado a instrução de transporte. Não é permitida a mistura de refrigerante em equipamentos de recuperação, especialmente em tanque de armazenamento.

Durante o transporte, o espaço em que são carregados os ar condicionadores de refrigerantes inflamáveis não pode ser selado, e as medidas de anti-estático devem ser tomadas se necessário. Durante o transporte, carregamento e descarregamento de ar condicionado, as medidas de protecção necessárias devem ser tomadas, para que não ocorre danificação de ar condicionado.

Durante a remoção do compressor ou remoção de óleo de compressor, deve ser garantida que o compressor é esvaziado até um nível adequado, e nenhum residual refrigerante inflamável dentro do óleo lubrificante. O sucção de ar deve ser executado antes que o compressor ser entregado para o fabricante. O processo de sucção de ar só pode ser acelerado pelo aquecimento da carcaça do compressor através de aquecimento clétrico. Segurança deve ser garantida quando o óleo esteja descarregado do sistema.

Diagrama de instalação das unidades Interior/Exterior

Os modelos adotam o refrigerante HFC R32.

Para instalar as unidades interiores, remeta para o manual de instalação fornecido com as unidades. (O diagrama mostra uma unidade de montagem de parede)

AIWA FUJINAIR 12 ACD-12100 - Diagrama de instalação das unidades Interior/Exterior - 1

text_image Partes opcionais para a canalização A Fita não-adesiva B Fita adesiva C Suporte com parafusos D Cabo elétrico para conectar Int./Ext. E Mangueira de drenagem F Isolação G Cobertura do buraco de canalização mais de 15cm G Atenção à elevação das mangueiras de drenagem mais de 10cm Diagrama das direções da canalização Esquerda Esquerda-retaguarda Direita-retaguarda Em baixo mais de 30cm mais de 20cm As marcas de A a G na figura correspondem aos números das peças. A distância entre a unidade interior e o piso deve ser mais de 2m. mais de 60cm mais de 25cm Fixação da unidade exterior ● Fixe a unidade a unidade a cimento ou blocos com parafusos (10mm) e porcas de forma firma e horizontal. ● Ao fixar uma unidade a uma parede, teto ou telhado, fixe o suporte de forma segura com pregos e cabos precavendo vento forte e terramotos. ● Se vibração afeta a habitação, segure a unidade ao colocar uma base contra a vibração.

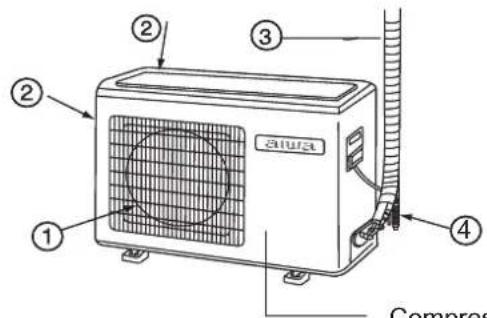

AIWA FUJINAIR 12 ACD-12100 - Diagrama de instalação das unidades Interior/Exterior - 2

Compressor (interior da unidade)

AIWA FUJINAIR 12 ACD-12100 - Diagrama de instalação das unidades Interior/Exterior - 3

No caso de usar o tubo de drenagem do lado esquerdo, assegure que o furo seja atravessado.

- A imagem acima de unidades interior e exterior são apenas para referência, Podendo o seu modelo ser diferente consoante o produto adquirido.

Cuidados de Segurança

Leia com cuidado a informação que se segue de forma a operar corretamente o aparelho de ar condicionado. Em baixo estão listados 3 tipos de Cuidados de Segurança e Sugestões.

AVISO

Operações incorretas podem resultam em consequências severas como morte ou lesões sérias.

CAUÇÃO

Operações incorretas podem resultam em lesões ou danos para a máquina; em alguns casos resultar em consequências sérias.

INSTRUÇÕES: Esta informação pode garantir a operação correta da máquina.

Símbolos usados nas ilustrações

Indica uma ação que deve ser evitada;
- Indica que se seguem indicações importantes;
Indica uma parte que deve ser conectada à Terra;
④ Cuidado com choque elétrico (Este símbolo é mostrado na etiqueta da unidade principal.)

Depois de ler este livro de instruções, disponibilize-o às pessoas que vão utilizar a unidade.

O utilizador desta unidade deve manter o manual à mão e disponibilizá-lo a quem fizer reparações ou mover a unidade. Disponibilize-o também a um novo utilizador.

Certifique-se de que age de acordo com os seguintes Cuidados de Segurança.

AVISO

Se ocorrer um fenómeno estranho (exemplo, odor a fumo), por favor corte o fornecimento de energia imediatamente e contacte o distribuidor para saber como agir a seguir. Neste caso, continuar a utilizar o aparelho pode danificá-lo e causa ou perigo de fogo.

AIWA FUJINAIR 12 ACD-12100 - AVISO - 1

- Depois de um período longo de utilização do ar condicionado, deverá verificar se a base tem danos. Se a base danificada não for reparada, a unidade pode cair e causar acidente.

AIWA FUJINAIR 12 ACD-12100 - AVISO - 2

- Não desmonte a saída de ar da unidade externa.

Exposição ao ventilador é um perigo e pode prejudicar a saúde dos seres humanos.

- Quando precisar de manutenção ou reparação ligue ao seu distribuidor para a função.

Manutenção ou reparação incorreta pode causar fugas de água, choque elétrico e perigo de fogo.

AIWA FUJINAIR 12 ACD-12100 - AVISO - 3

AIWA FUJINAIR 12 ACD-12100 - AVISO - 4

AVISO

- Não colocar objetos nem subir para cima da unidade exterior. A queda de objetos e pessoas pode causar acidentes.

AIWA FUJINAIR 12 ACD-12100 - AVISO - 1

- Não opere o ar condicionado com mãos molhadas. Caso contrário pode ter um choque.

AIWA FUJINAIR 12 ACD-12100 - AVISO - 2

- Use apenas o fusível correto. Não use um cabo ou outro material a substituir um fusível, caso contrário pode causar avarias ou fogo.

AIWA FUJINAIR 12 ACD-12100 - AVISO - 3

- Use o tubo de descarga corretamente para garantir a descarga eficiente. Canalização incorreta pode causar fugas de água.

- Instale um disjuntor de circuito para evitar choques elétricos.

  • O aparelho de ar condicionado não pode ser instalado num ambiente com gases inflamáveis porque os gases inflamáveis próximos do aparelho podem causar perigo de fogo. Por favor deixe o seu distribuidor ser responsável pela instalação do aparelho. Instalação incorreta pode gerar fugas, choque elétrico e perigo de fogo.
  • Informe-se junto do distribuidor de medidas para prevenir a fuga do refrigerante.

Se o aparelho está instalado num quarto pequeno, certifique-se de que toma todas as medidas para prevenir sufocação mesmo no caso da fuga de refrigerante.

  • Quando o aparelho é instalado ou reinstalado, o distribuidor deve ficar responsável por eles. Instalação incorreta do aparelho pode gerar fugas, choque elétrico e perigo de fogo.
  • Ligue tudo à Terra. Ligação à terra não deve estar conectada ao cano de gás, cano de água, poste de eletricidade, linha de telefone. Ligação à Terra incorreta pode causar choque.

AIWA FUJINAIR 12 ACD-12100 - AVISO - 4

Ligação à Terra

Cuidados de Segurança

⚠ AVISO
A unidade deverá ser instalada por um profissional.Instalação incorreta por uma pessoa não qualificada pode resultar num fuga de água, choque elétrico ou fogo.Coloque a unidade numa superfície estável e nivelada queaguente o peso da unidade, de forma a prevenir o deslize ou queda, causando lesões.Use apenas os cabos especificados para a fiação elétrica.Ligue de forma segura os cabos e certifique-se de que os cabo não estão a esforçar os terminais. Cabo ligados de forma não segura e inadequada pode causar calor e fogo.Tome as medidas de segurança necessárias contra os tufões e terramotos para prevenir que a unidade caia.Não modifique a unidade. Em caso de problemas, consulte um distribuidor.Se forem feitas reparações de forma incorreta, a unidade pode ter fugas de água e apresentar um risco que choque elétrico, podendo também causar fumo e fogo.Certifique-se de que segue todos os passos deste manual de instalação quando instalar a unidade.Instalação incorreta do manual pode resultar em fugas de água, choque elétrico, fumo ou fogo.As funções de eletricista devem ser realizadas por um profissional técnico com conhecimento das normas locais e de acordo com as indicações neste manual.Instalação incorreta ou falta de capacidade de circuito pode resultar no mau funcionamento da unidade ou apresentar risco de choque elétrico, fumo ou fogo.Fixe bem o painel (cobertura) do terminar na unidade. Se instalado incorretamente, pó e/ou água pode entrar na unidade e apresentar risco de choque elétrico, fumo ou fogo.Use apenas o refrigerante R410A como indicado na unidade aquando da instalação ou na deslocalização da unidade.Usar outro refrigerante ou introduzir ar no circuito pode causar um funcionamento anormal da unidade e perigo de explosão.

AVISO

  • Não toque nas barbatanas do intercâmbio de calor com as suas mãos pois são afiadas e perigosas.
  • No caso de haver uma fuga de gás de refrigerante, garanta a ventilação adequada do quarto.
    Se o gás refrigerante for exposto a fontes de calor, gases nocivos podem formar-se.
  • Com aparelhos de ar condicionado tipo Ar-Fresco, o ar do exterior pode entrar diretamente na habitação quando o aquecimento está desligado. Lembre-se disto quando instalar a unidade.
    Exposição direta ao ar do exterior pode representar um perigo para a saúde e pode também causar deterioração de alimentos.
  • Não tente modificar os cuidados de segurança dos aparelhos e não altere as suas configurações.
    Modificar as configurações de segurança na unidade como o interruptor de pressão e o interruptor de temperatura ou usando partes não especificadas pelo distribuidor ou especialista pode resultar em fogo ou explosão.

  • Ao instalar a unidade num quarto pequeno, previna-se contra a hipóxia que resulta da fuga de refrigerante que chegue a níveis limite.
    Consulte com o distribuidor para saber as medidas necessárias a tomar.

  • Ao deslocar o aparelho, consulte com o distribuidor ou especialista. Instalação incorreta pode resultar em fuga de água, choque elétrico ou fogo.
  • Depois de completar o trabalho de instalação, verifique se há fuga de gás refrigerante
    Se houver fuga de gás e o refrigerante for exposto a uma fonte de calor, tal como o ventilador de aquecimento, grelha elétrica, podem ser formados gases nocivos.
  • Use apenas partes especificadas. Garanta que a unidade é instalada por um profissional. Instalação incorreta pode causar fuga de água, choque elétrico, fumo ou fogo.

Cuidados para o manuseamento de unidades com R32

⚠ Caução
Não use o tubo já existente de refrigerante.• O refrigerante usado e o óleo de refrigerante no tubo existente contêm uma quantidade elevada de cloro, que pode causar deterioração do novo óleo na unidade.• R32 é um refrigerante de alta-pressão e o uso do tubo existente pode resultar em explosão.Mantenha as superfícies internas e externas dos tubos limpos e livres de contaminantes tipo enxofre, óxidos, pó/partículas de limpeza, óleos, e humidade.• Contaminantes dentro do tubo de refrigerante pode causar deterioração no óleo de refrigerante.Use uma bomba de vácuo com uma válvula de reversão de fluxo.• Se outros tipos de válvulas são usadas, o óleo da bomba do aspirador vai dirigir-se para dentro do ciclo de refrigeração e causar deterioração do óleo de refrigeração.Não use as mesmas ferramentas para o R32 que usou para tratar refrigerantes convencionais. (Manómetro, mangueiras para carga, detetor de fugas de gás, válvula de reversão de fluxo, e equipamento de recuperação do refrigerante.)• Se o refrigerante ou o óleo de refrigerante deixados nestas ferramentas são misturadas com o R32, ou se água é misturada com R32, vai causar deterioração do refrigerante.• Já que o R410A não contém cloro, os detetores de gás convencionais não irão funcionar.
⚠ Caução
Armazene no interior os tubos que for usar na instalação e tape ambas as saídas até soldar (mantenha os cotovelos e outras articulações protegidas com plástico)Se entrar pó, sujidade ou água dentro do ciclo de refrigeração, pode causar deterioração no óleo da unidade e causar o mau funcionamento do compressor.Use uma pequena quantidade de óleo de éster ou alquilbenzeno para cobrir as chamas ou conexões de flange.Uma grande quantidade de óleo mineral vai causar deterioração no óleo de refrigeração da unidade.Use refrigerante líquido para carregar o sistema.Carregar a unidade com gás refrigerante vai causar uma modificação na composição do gás dentro do cilindro e irá causar uma queda na qualidade do funcionamento.Não use o cilindro da carga.O uso do cilindro da carga irá mudar a composição do refrigerante e levar a um perda de poder.Tenha um cuidado especial com as ferramentas manuseadas.Introduzir objetos estranhos como pó, sujidade ou água no ciclo de refrigeração irá causar uma deterioração do óleo de refrigerante.Use apenas o refrigerante R32.O uso de refrigerante que contenham cloro (i.e. R22) irá causar deterioração no refrigerante

Antes de instalar a unidade

⚠ Caução
Não instale a unidade num local onde possa haver uma fuga de gás inflamável.Fuga de gás que acumula à volta da unidade pode levar a perigo de fogo.Não use a unidade para preservar alimentos, animais, plantas, artefactos, ou para outros propósitos especiais.A unidade não está desenhada para acomodar ou preservar a qualidade destes itens.Não use a unidade num ambiente estranho.O uso desta unidade na presença de uma grande quantidade de óleo, vapor, ácido, solventes alcalinos, ou outros tipos especiais de spray pode levar a uma queda na qualidade do funcionamento e/ou levar ao mau funcionamento, para além de levar a um risco de choque, fumo ou fogo.A presença de solventes orgânicos, gás corrosivo (amoníaco, compostos de enxofre, e ácido pode levar a fugas de água ou gás.)Ao instalar a unidade num hospital, tome as precauções necessárias contra o barulho.Equipamento médico de elevada frequência pode interferir com o normal funcionamento do aparelho ou o aparelho pode interferir com o normal funcionamento do equipamento médico.Não coloque a unidade em cima de coisas que podem ficar molhadas.Quando a humidade excede os 80% ou quando o sistema de drenagem está entupido, as unidades interiores podem pingar água.A instalação de um sistema de drenagem centralizado na unidade exterior pode ser considerada de forma a prevenir pingos de água da unidade interior.

Antes de instalar (deslocar) a unidade ou realizar trabalho elétrico

⚠ Caução
Ligue a unidade à Terra.Não ligue a parte da terra da unidade a tubos de gás, tubos de água, para-rajos, ou os terminais de terra dos telefones. Ligação à terra inadequada pode apresentar risco de choque, fumo, fogo ou ruído causado pela ligação inadequada e pode ainda levar ao mau funcionamento.Certifique-se de que os cabos não estão sujeitos a tensão.Se os cabos estão demasiado esticados, podem partir, gerar calor e/ou fumo e causar fogo.Instale um disjuntor para a fuga no fornecimento de energia para evitar risco de choque elétrico.Sem um disjuntor para a fuga, há o risco de choque elétrico, fumo ou fogo.Use disjuntores e fusíveis (interruptor da corrente elétrica, interruptor remoto,interruptor+Tipo B fusível), disjuntor de circuito com caixa com a capacidade de corrente adequada.O uso de fusíveis de elevada capacidade, cabos de aço ou cabos de cobre podem danificar a unidade e causar fumo ou fogo.Não pulverize água no aparelho ou coloque-a em água. Água na unidade apresenta risco de choque elétrico.Verifique periodicamente a base em que a unidade está colocada para prevenir o risco de queda.Se a unidade está numa plataforma danificada, pode cair, causando lesão.Ao instalar os tubos de drenagem, siga as instruções do manual e certifique-se de que estas drenam a água para evitar condensação.Se não for instalado corretamente, pode causar fugas de água e danificar o mobiliário.Acondicione corretamente os materiais da embalagem.Objetos como pregos podem estar incluídos na embalagem. Acondicione-as corretamente para prevenir lesão.Sacos de plástico podem apresentar risco de sufoco para crianças. Rasque os sacos de plástico antes de os deitar fora para prevenir acidentes.

Antes de efetuar teste

⚠ Caução
Não opera os interruptores com as mãos molhadas para evitar choque elétrico.Não toque nos tubos de refrigerante com as mãos nuas durante ou imediatamente depois da operação.• Dependendo do estado do refrigerante no sistema, certas partes da unidade tal como os tubos e o compressor podem tornar-se muito quente ou muito frio e podem sujeitar as pessoas a queimaduras ou ulceração pelo frio.Não opera a unidade sem painéis e guardas de segurança nos seus locais próprios.• Estão lá para manter os utilizadores fora de risco de tocar acidentalmente partes rotativas, de elevada temperatura ou de alta voltagem.Não desligue a energia imediatamente depois de parar a unidade.Espere pelo menos 5 minutos antes de desligar a unidade caso contrário a unidade pode ter fuga de água ou experienciar outro problema.Não opere esta unidade sem filtros de ar.Partículas de pó no ar podem entupir o sistema e causar mau funcionamento.

Itens a serem verificados

  1. Verifique o tipo de refrigerante usado pela unidade. Refrigerante tipo: R32.
  2. Verifique o sintoma demostrado pela unidade. Veja neste manual de instrução os sintomas referentes ao ciclo de refrigeração.
  3. Certifique-se de que lê todas os cuidados de segurança no início deste documento.
  4. Se existe uma fuga de gás e o refrigerante é exposto a uma chama, o gás nocico ácido fluorídrico pode formar.
    Mantenha o local de trabalho bem ventilado.

CAUÇÃO

  • Instale novos tubos imediatamente depois de remover os antigos para manter a humidade e o circuito de refrigeração.
  • O cloro em alguns tipos de refrigerantes como o R22 podem causar deterioração no óleo do aparelho.

Ferramentas e materiais necessários

Prepare as seguintes ferramentas e materiais para instalação ou manutenção da unidade.

Ferramentas necessárias para usar com o R32 (adaptação das ferramentas que são para uso com R22 e R407C).

  1. Para ser usado exclusivamente com R32 (não usar para R22 ou R407C)
Ferramentas/materiaisUsoNotas
ManómetroEvacuar, carga do refrigerante5.09MPa mais para a alta-pressão
Mangueira para cargaEvacuar, carga do refrigeranteDiâmetro da mangueira maior do que o normal
Equip. de recuperação do refrigeranteRecuperação do refrigerante
Cilindro do refrigeranteCarga do refrigeranteEscreva o tipo de refrigerante. A cor é rosa no topo do cilindro.
Porta do cilindro de refrigeranteCarga do refrigeranteDiâmetro do tubo maior do que o normal
Porca de extensãoLigar a unidade ao tuboPorca do tipo 2
  1. Ferramentas e materiais que podem ser usados com R410 com algumas restrições
Ferramentas/materialisUso Notas
Detetor de fugas gásDeteção de fugas de gásPara o tipo de refrigerante HFC.
Bomba de vácuoSecagem com vácuoPode ser usado se um adaptador de fluxo de reversão estiver anexado.
Torno de tuboMaquinaria ligação de tubosForam feitas modificações nas dimensões da maquinaria de torno. Ver a próxima página.
Equip. de recuperação de refrigeranteRecuperação do refrigerantePode ser usado se desenhado para uso com R32.
  1. Ferramentas e materiais que podem ser usados com R22 e R407C e que podem também ser usados com R32
Ferramentas/materiais UsoNotas
Bomba de vácuo com válvulaSecar a vácuo
DobradeiraDobrar tubos
Chave de torqueApertar porcas do tornoApenas 12.70 (1/2") e 15.88 (5/8") tem uma dimensão maior.
Corta tubosCortar tubos
Soldador e cilindro de nitrogénioSoldar tubos
Medidor da carga de refrigeranteCarga de refrigerante
VacuómetroVer o grau da bomba de vácuo
  1. Ferramentas e materiais que não devem ser usados com R32
Ferramentas/materiais UsoNotas
Cilindro de cargaCarga de refrigeranteNão deve ser usado com unidades do tipo R32

Ferramentas para o R32devem ser tratadas com cuidado especial para manter a humidade e o pó longe do ciclo.

Materiais de canalização

Tipos de tubos de cobre (referência)

Máxima pressão de operaçãoRefrigerantes aplicáveis
3.4MPaR22, R407C
4.3MPaR32

- Escolha os tubos dos padrões locais.

Materiais de canalização/grossura radial

Já que a pressão de operação das unidades que usam R32 é mais alta do que aquelas que usam R22, use tubos com pelo menos a grossura radial especificada na tabela em baixo. (Tubos com a grossura radial de 0.7mm ou menos não podem ser usados)

Tamanho (mm)Tamanho (polegada)Grossura radial (polegada) Tipo
6.35 1/4"0.8tTubos tipo-O
9.52 3/8"0.8t
12.7 1/2"0.8t
15.88 5/8"1.0t
19.05 3/4"1.0tTipo-1/2H ou TubosH
  • Embora seja possível usar tubos do tipo-O com um tamanho de até 19,05 (3/4") com refrigerantes convencionais use o tipo 1/2H para unidades que usem R410A (Tipo-O podem ser usados se o tamanho do tubo for 19.05 e a grossura radial é 1.2t.
  • A tabela mostra os padrões no Japão. Usando esta tabela como referência, escolha os tubos dos padrões locais.

Maquinaria do torno para alargamento de tubo (Tipo O e OL apenas)

A maquinaria para o torno das unidades que usem R32 é mais larga para as unidades que usem R22 de forma aumentar a pressão do ar.

Dimensões da maquinaria (mm)

Dimensão exterior dos tubosTamanhoDimensão A
R32R22
6.35 1/4"9.19.0
9.52 3/8"13.213.0
12.7 1/2"16.616.2
15.88 5/8"19.719.4
19.05 3/4"24.023.3

AIWA FUJINAIR 12 ACD-12100 - Maquinaria do torno para alargamento de tubo (Tipo O e OL apenas) - 1

Se uma ferramenta de alargamento do tipo de acoplamento é usada nas unidades que usam R410A, faça uma parte saliente de entre 1.0 a 1.5mm. Um medidor de tubo de cobre para ajustar o comprimento da saliência é útil.

Porca para alargamento

Porcas para alargamento do tipo-2 em vez do tipo-1 são usadas para aumentar a potência. O tamanho de algumas porcas foram mudadas.

Dimensão da porca de alargamento (mm)

Dimensão exterior dos tubosTamanhoDimensão B
R32 (Type2)R22(Type1)
Φ6.351/4"17.017.0
Φ9.523/8"22.022.0
Φ12.71/2"26.024.0
Φ15.885/8"29.027.0
Φ19.053/4"36.036.0

AIWA FUJINAIR 12 ACD-12100 - Porca para alargamento - 1

AIWA FUJINAIR 12 ACD-12100 - Porca para alargamento - 2
Dimensão B

- A tabela mostra os padrões no Japão. Usando esta tabela como referência, escolha os tubos dos padrões locais.

Teste da pressão do ar

Segue-se o método convencional. Note-se que este detetor de fugas de refrigerante para R22 ou R407C não consegue detetar fuga no R32

AIWA FUJINAIR 12 ACD-12100 - Teste da pressão do ar - 1
Tocha de haletto

AIWA FUJINAIR 12 ACD-12100 - Teste da pressão do ar - 2
R22 ou R407C detetor de fugas

Itens para serem observados rigorosamente:

  1. Aumentem a pressão do equipamento com nitrogénio até à pressão designada e depois faça um teste de estanqueidade. tendo em conta a variação da temperatura.
  2. Ao investigar a localização da fuga usando um refrigerante, use o R32.
  3. Certifique-se de que o R32 está em estado líquido quando está em carga.

Razões:

  1. Uso de oxigénio como gás pressurizado pode causar uma explosão.
  2. Carregar o R32 com gás vai levar a uma modificação da composição do refrigerante no cilindro e depois este refrigerante não pode ser usado.

Bomba de vácuo

1. Bomba de vácuo com válvula de verificação

Uma bomba de vácuo com válvula de verificação é requerida para prevenir o óleo da bomba de vácuo de voltar para o circuito do refrigerante quando a energia do aspirador é desligada. Também é possível adicionar uma válvula depois da instalação da bomba de vácuo.

2. Grau padrão de vácuo para uma bomba de vácuo

Use uma bomba que alcança 65Pa ou menos depois de 5 minutos de operação.

Mais, certifique-se de que a bomba de vácuo foi mantida e oleada corretamente. Se a bomba não foi mantida de forma correta, o grau de vácuo pode ser demasiado baixo.

3. Precisão requerida do vacuómetro

Use um vacuómetro que mede até 650Pa. Não use um manómetro geral porque não consegue medir um vácuo de 650Pa.

4. Tempo evacuamento

Evacue o equipamento durante uma hora até 650Pa foram alcançados.

Depois de evacuar, deixe o equipamento durante uma hora e certifique-se de que a bomba não foi perdida.

5. Modo de procedimento quando a bomba é parada

De modo a prevenir o retorno do fluxo da bomba de vácuo de óleo, abra a válvula de alívio no lado da bomba do vácuo ou alargue as mangueiras de carga para tomar ar antes de parar a operação. O mesmo procedimento deve ser usado para uma bomba de vácuo com válvula de verificação.

Carregar o refrigerante

R32 deve estar num estado líquido quando carregar

Razões:

R32 é um refrigerante pseudo-azeotropica (ponto de ebulição R32 = -52°C, R125 = -49°C) e pode ser manuseado mais ou menos da mesma forma que o R22; no entanto, certifique-se de que enche o refrigerante no estado líquido, porque se o fizer com o gás este vai modificar a composição do refrigerante no cilindro.

Nota:

No caso de um cilindro com um sifão, o líquido R32 é carregado sem virar o cilindro para. Verifique com o tipo de cilindro antes de carregar.

Soluções para o caso de haver uma fuga de refrigerante

Quando ocorre uma fuga de refrigerante, pode ser carregado refrigerante adicional (adicionar em estado líquido).

Características dos novos refrigerantes e dos convencionais

  • Porque o R32 é um refrigerante ezotrópica simulado, pode ser manuseado quase da mesma forma que um refrigerante como o R22. No entanto, se o refrigerante é removido num estado gasoso a composição do refrigerante no cilindro altera-se ligeiramente.
  • Remova o refrigerante no estado líquido. Pode ser carregado refrigerante adicional

1. Acessórios

Criar uma borda de proteção dos cabos elétricos de uma abertura.

AIWA FUJINAIR 12 ACD-12100 - Acessórios - 1

Seleção do local de instalação

Escolha o lugar de instalação que satisfaz as seguintes condições e que, ao mesmo tempo, obtenha consentimento do cliente e do utilizador.

  • Local onde o ar circula.
  • Local longe da radiação de calor ou outras fontes de calor.
  • Local onde a água drenada pode ser despejada.
  • Local onde o ruído e o fluxo de ar quente não disturbe a vizinhança.
  • Local onde não há uma queda de neve forte durante o Inverno.
  • Local onde não existam obstáculos próximos da grelha de entrada de ar e de saída de ar.
  • Local onde a saída de ar não está exposta a ventos fortes.
  • Local onde os quatro lados estão rodeados não são indicados para a instalação. 1m ou mais de espaço na parte superior é necessário para a unidade.
  • Evite montar as venezianas em direção a um local onde possa existir curto-circuito.
  • Ao montar várias unidades, certifique-se de que tem espaço de sucção suficiente para evitar o curto-circuito.

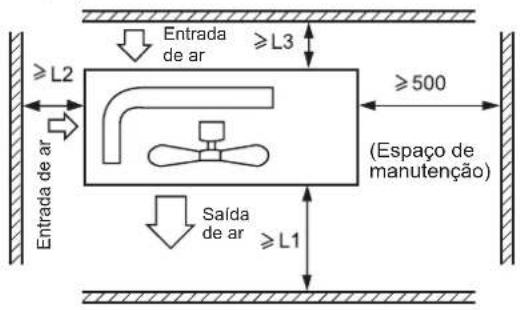

Espaço necessário à volta da unidade
AIWA FUJINAIR 12 ACD-12100 - Seleção do local de instalação - 1

text_image Entrada de ar ≥L3 ≥L2 Entrada de ar Saída de ar ≥L1 ≥500 (Espaço de manutenção)
Distância
L1aberto aberto500 mm
L2300 mm300 mmopen
L3150 mm300 mm150 mm

Nota:

(1) Fixe as partes com parafusos.

(2) Não dirige vento forte diretamente

para a saída de ar.

(3) Uma distância de 1m tem de ser mantida na parte superior da unidade. (4) Não bloqueie as redondezas da unidade com objetos diversos.

(5) Se a unidade exterior está num local onde não está exposto ao vento, instale a unidade para que a grelha de saída não esteja a apontar para o vento.

AIWA FUJINAIR 12 ACD-12100 - Seleção do local de instalação - 2

3. Instalação da unidade exterior

Fixe a unidade numa base de forma correta e de acordo com as condições de espaço, referindo à seguinte informação:

  • Espaço suficiente para que a base de cimento seja fixada chumbadores.
  • Coloque a base de cimento a uma profundidade suficiente.
  • Instale a unidade de forma a que o grau de inclinação não seja mais do que 3 graus.
  • É proibido colocar a unidade diretamente no piso. Por favor confirme que tem espaço suficiente perto do buraco de drenagem na placa inferior, que vai garantir que a água vai ser drenada sem problemas.

AIWA FUJINAIR 12 ACD-12100 - Instalação da unidade exterior - 1

text_image Borracha de amortecimento 3 graus. n espaço suficiente ai ser drenada sem problemas. Unidade Base de cimento Chumbadores

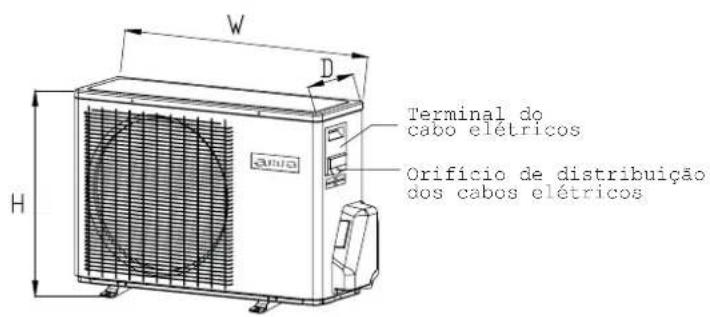

4. Dimensões da instalação(Unidade:mm)

AIWA FUJINAIR 12 ACD-12100 - Dimensões da instalação(Unidade:mm) - 1

text_image W D Terminal do cabo elétricos Orifício de distribuição dos cabos elétricos H

AIWA FUJINAIR 12 ACD-12100 - Dimensões da instalação(Unidade:mm) - 2

Os valores da dimensão de instalação são mostrados na tabela 3

1. Tamanho da canalização

AIWA FUJINAIR 12 ACD-12100 - Tamanho da canalização - 1

text_image 90±0.5°
  • Instale as porcas de alongamento dos tubos que vão ser alongados depois sele os tubos.
  • Os valores do tamanho da tubulação são mostrados na tabela 4.

2. Ligação dos tubos

Para dobrar os tubos, faça com que a curva seja a mais longa possível para não quebrar o tubo. O raio de curvatura deve ser 30 a 40mm ou mais longo.
Ligar o tubo de gás primeiro facilita o trabalho.
- O tubo de ligação é específico para o R32.

AIWA FUJINAIR 12 ACD-12100 - Ligação dos tubos - 1

text_image Meia união Porca de alargamento Chave de fendas Chave de torque

Fixar com força sem cuidado com aplicar centrado pode danificar os fios e causar fuga de gás

Diâmetro do tubo Binário de aperto
Lateral líquido 6.35mm(1/4")18~20N.m
Lateral gás/líquido 9.52mm(3/8")30~35N.m
Lateral gás 12.7mm(1/2")35~45N.m
Lateral gás 15.88mm(5/8")45~55N.m

Certifique-se de que não entram no tubo objetos estranhos como grãos de areia, água, etc.

CAUÇÃO

O comprimento padrão do tubo é de C m. Se for mais de D m, o funcionamento da unidade pode ser afetado. Se o tubo tiver de ser alargado, o refrigerante pode ser carregado de acordo com E g/m. Mas a carga do refrigerante deve ser feita por um engenheiro técnico profissional. Antes de adicionar refrigerante extra, retire ar dos tubos de refrigerante e da unidade interior usando uma bomba de vácuo, depois carregue refrigerante extra.

AIWA FUJINAIR 12 ACD-12100 - CAUÇÃO - 1

text_image Unidade exterior Unidade interior B A Unidade exterior Unidade interior B A Unidade exterior Elevação Max: Amax No caso de a elevação de A ser mais de 5m, um coletor de óleo deve ser instalado de 5~7m. Comprimento Max: Bmax Comprimento Min: Bmin No caso do comprimento do B ser mais de Dm, o refrigerante deve ser carregado de acordo com E g/m.

Os valores são mostrados na tabela 5

Depois de conectar o tubo de refrigerante, deve realizar um teste de estanqueidade.

  • O teste de estanqueidade adota um tanque de nitrogénio para criar pressão, de acordo com o modo de conexão de tubos demonstrado na figura.
  • A válvula de gás e do líquido estão na posição fechada. De modo a prevenir que o nitrogénio entre no sistema de circulação da unidade exterior, aperte a haste da válvula antes de imprimir pressão (tanto a as hastes do tubo de gás como de líquido.)

AIWA FUJINAIR 12 ACD-12100 - CAUÇÃO - 2

1) Pressurize por mais de 3 minutos a 0.3MPa (3.0 kg/cm²g).
2) Pressurize por mais de 3 minutos a 1.5MPa (15 kg/cm²g). Uma fuga gigante vai ser gerada.
3) Pressurize por 24 horas a 3.0MPa (30kg/cm²g). Uma fuga pequena vai ser gerada.

• Verifique se a pressão baixa

Se a pressão não baixa, o teste é positivo.

Se a pressão baixa, por favor veja o ponto de fuga.

Ao pressurizar por 24 horas, a variação de 1°C na temperatura ambiente vai causar uma variação de 0.01MPa (0.1Kg/cm²G) na pressão. Será corrigido durante o teste.

- Verificar o ponto de fuga

Nos passo 1) a 3), se a pressão baixa, verifique fuga em todas as articulações através da audição, do toque ou usando água com sabão, etc, para identificar o ponto de fuga. Depois de confirmar o ponto de fuga, solde-o bem ou aperte melhor a porca.

AIWA FUJINAIR 12 ACD-12100 - CAUÇÃO - 3

text_image Manómetro de linha Manómetro do cilindro Tubos soldados Estanho de solda Conector de proteção gigante Cilindro de nitrogénio Mangueira de serviço

Método de vácuo da canalização: use uma bomba de vácuo

  1. Retire a tampa da porta de manutenção da válvula de 3 vias, a tampa da haste da válvula de 2 vias e 3 vias, e conecte a porta de manutenção à projeção da mangueira de carga (baixo) para o manómetro. Depois ligue a projeção da mangueira de carga (centro) para o manómetro para dentro da bomba de vácuo.
  2. Abra o manípulo do manómetro em baixo e ligue a bomba de vácuo. Se o indicador de escala (inferior) alcança a condição de vácuo neste momento, verifique o passo 1 novamente.
  3. Aspire por mais de 15 minutos. E verifique o nível do manómetro que deve apontar 0.1MPa (-76 cm Hg), mais para o lado da pressão baixa. Depois de completar a aspiração, feche o manípulo 'Lo' (baixo) na bomba de vácuo. Verifique as condições da escala e segure-a por 1-2 minutos. Se a escala retrai apesar do aperto, verifique o trabalho de alongamento novamente e volte ao passo 3.
  4. Abra a haste da válvula de duas vias para um ângulo contra-relógio de 90 graus. Depois de 6 segundos, feche a válvula de 2 vias e inspecione possível fuga de gás.

AIWA FUJINAIR 12 ACD-12100 - Método de vácuo da canalização: use uma bomba de vácuo - 1

  1. Não há fuga de gás? No caso de fuga de gás, aperte as articulações das ligações dos tubos. Se a fuga pára, siga para o passo 6. Se a fuga não pára, descarregue os refrigerantes inteiros da porta de manutenção. Depois do trabalho de alongamento e aspiração, encha o refrigerante do cilindro de gás.
  2. Desconecte a mangueira de carga da porta de manutenção, abra a válvula de duas vias e 3 vias. Vire a haste da válvula contra-relógio até bater ligeiramente.
  3. Para prevenir fuga de gás, gire a tampa da porta de manutenção e a tampa da haste da válvula de 2 vias e 3 vias um pouco mais do que o ponto em que o torque aumenta repentinamente.

CAUÇÃO:

Se há fuga do refrigerante do ar condicionado, é necessário evacuar o refrigerante todo. Aspire primeiro, depois carregue o refrigerante líquido para o aparelho de acordo com a quantidade referida na etiqueta.

AIWA FUJINAIR 12 ACD-12100 - CAUÇÃO: - 1

text_image valvula de 2 vias valvula de 3 vias valvula de 2 vias valvula de 3 vias Tampa da haste da valvula Tampa da haste da valvula Tampa da porta de manutenção

Procedimento de instalação Cabos elétricos

AVISO

PERIGO DE LESÃO CORPORAL OU MORTE

  • DESLIGUE A ENERGIA NO DISJUNTOR OU NA FONTE DE ENERGIA ANTES DE FAZER QUALQUER LIGAÇÃO ELÉTRICA
  • LIGAÇÕES À TERRA DEVE ESTAR COMPLETADAS ANTES DE FAZER LIGAÇÕES DE TENSÃO DE LINHA.

Cuidados com os cabos elétricos

Trabalho de eletricista deve ser realizado apenas por pessoal autorizado.

Não ligue mais do que 3 cabos ao bloco terminal. Use apenas terminais de cabos redondos com ponta insolado nas pontas dos cabos.

Use condutor de cobre apenas.

Seleção do tamanho do fornecimento de energia e cabos interligados

Escolha o tamanho dos cabos e proteção de circuito da tabela 1. (esta tabela mostra fios de 20 m de comprimento com menos de 2% de perda de tensão).

  • Se o cabo elétrico está danificado, deve ser substituído pelo distribuidor, pelo fabricante ou o seu agente de serviço ou por uma pessoa igualmente qualificada.
  • Se o fusível da caixa de controle está fundido, por favor troque-o por um do tipo T 25A/250V.
  • O método de fiação deve estar de acordo com as normas locais.
  • O cabo elétrico e o cabo de conexão devem ser do provisionados pelo utilizador.
  • Todos os cabos têm de ter o certificado de autenticidade Europeu. Durante a instalação, quando os cabos de ligação se partem, deve ser assegurado que o fio de ligação à terra é o último a partir-se.
  • O disjuntor do aparelho deve ser um omnipolar; e a distância entre os dois contactos não deve ser menos do que 3mm. Isto significa que a desconexão deve ser incorporada nos cabos fixados.
  • A distância entre os dois blocos terminais das unidades interior e exterior não devem estar a uma distância maior do que 5m. Se exceder, o diâmetro do fio deve ser alargado de acordo com as normas de fiação locais.
  • Um disjuntor de fuga deve ser instalado.

Procedimento da ligação de cabos

1) Remova os parafusos do lado antes de remover o painel frontal.
2) Ligue os cabos ao terminal corretamente e fixe os cabos com uma braçadeira equipada perto do terminal.
3) Direcione os cabos de maneira apropriada e coloque-os através das entradas para os cabos elétricos localizados no painel lateral.

AVISO:

CABOS INTERLIGADOS DEVEM SER CONECTADOS DA FORMA COMO ESTÁ NA FIGURA1.CONEXÕES ERRADAS PODE DANIFICAR O EQUIPAMENTO.

CAUCÃO!

ESTA UNIDADE VAI LIGAR INSTANTANEAMENTE SEM PREMIR “ON” QUANDO ENERGIA ELÉTRICA É FORNECIDA. CERTIFIQUE-SE DE QUE EXECUTA A OPERAÇÃO “OFF” ANTES DE SER DESCONECTADO DA ENERGIA ELÉTRICA PARA A MANUTENÇÃO

Esta unidade tem a função de fazer um reinício automático depois de recuperar de uma falha de energia.

1. Antes de começar a ligação teste (Para todos os modelos de Aquecimento)

Confirme se o disjuntor fornecedor de energia (interruptor principal) da unidade está ligado há mais de 12 horas para fornecer energia ao cárter de aquecimento em preparação para esta operação.

2. Ligação teste

Ligue a unidade durante 30 minutos e verifique o seguinte.

  • Pressão de sucção no ponto de verificação da válvula de serviço do tubo de gás.
  • A pressão da descarga no ponto de verificação no tubo de descarga do compressor.
  • Diferença de temperatura entre o ar de retorno e o ar fornecido à unidade interior.
Número do LED que pisca no painel principalDescrição do problemaAnalisar e diagnosticar
1Falha de EEPROMFalha de EEPROM no quadro principal da unidade exterior
2Falha IPMFalha IPM
4Erro de comunicação entre o quadro principal e o módulo SPDU. Erro de comunicação SPDU.Falha de comunicação por mais de 4 mins.
5Proteção contra a pressão altaPressão alta do sistema acima de 4.3 MPa
8Proteção da descarga de temperatura do compressorO compressor descarrega temperatura acima dos 110 centígrados
9Anomalia do Motor DCAtolamento do motor DC ou falha de motor
10Anomalia no sensor de canalizaçãoO sensor teve um curto-circuito ou circuito-aberto
11Falha do sensor da temperatura de sucçãoQuando a fiação do compressor está errada ou a conexão é fraca.
12Anomalia do sensor do ambiente externoO sensor teve um curto-circuito ou circuito-aberto
13Anomalia do sensor da descarga do compressorO sensor teve um curto-circuito ou circuito-aberto
15Erro de comunicação entre a unidade interior e a unidade exterior.Falha de comunicação por mais de 4 mins.
16Falta de refrigeranteVerificar fuga na unidade
17Falha de inversão na válvula de 4 viasAvise e pare se for detetado. Tm<=0 dura 1 minuto depois de o compressor ser ligado por 10 minuto em modo aquecimento. confirmar que há falha se aparecer 3 vezes numa hora.
18Atolamento do compressor (apenas para SPDU)Compressor interior tem uma anomalia de atolamento.
19Erro no circuito do Módulo PWMMódulo PWM selecionou o circuito errado.
25Compressor Fase-U sobrecarregadoA corrente do compressor Fase-U é demasiado alta.
25Compressor Fase-V sobrecarregadoA corrente do compressor Fase-V é demasiado alta.
25Compressor Fase-W sobrecarregadoA corrente do compressor Fase-W é demasiado alta.

KLIMATYZACJA

INSTRUKCJA MONTAŻU

AIWA FUJINAIR 12 ACD-12100 - Ligação teste - 1

Índice Clique em um título para acessá-lo
Assistente de manual
Impulsionado pela Anthropic
À espera da sua mensagem
Informações do produto

Marca : AIWA

Modelo : FUJINAIR 12 ACD-12100

Categoria : Ar condicionado
