MANUAL DE UTILIZADOR EX 60.1 3G AI AL DR CI LPG TEKA

AVISO: O aparelho e as suas partes acessíveis aquecem durante o uso. Deve-se tomar cuidado para evitar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas longe a menos que não sejam constantemente vigiadas. Este aparelho pode ser usado por crianças acima de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se tiverem recebido supervisão ou instruções sobre a utilização segura do aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção de utilizador não devem ser feitas por crianças sem supervisão.

AVISO: Cozinhar sem vigiar numa placa com gordura ou óleo pode ser perigoso e pode provocar incêndio. NUNCA tente apagar o incêndio com água, mas desligue o aparelho e, em seguida, cubra a chama p. ex. com uma tampa ou um cobertor anti-fogo.

AVISO: Perigo de incêndio: não coloque objetos sobre as superfícies de cozedura.

AVISO: Se a superfície estiver rachada, desligue o aparelho para evitar a possibilidade de choque elétrico.

AVISO: Se a superfície estiver rachada, desligue o aparelho para evitar a possibilidade de choque elétrico.

AVISO: não se deve usar um aparelho de limpeza a vapor por fogão, placas e fornos.

AVISO: o aparelho não se destina a ser operado por meio de um temporizador externo ou sistema de controlo remoto separado.

AVISO: Utilize apenas acessórios e sistemas de segurança designados pelo fabricante da placa ou indicados nas instruções de utilização como adequados, ou incorporados no equipamento. O uso de acessórios inapropriados pode causar acidentes.

AVISO: O processo de cozedura deve ser controlado. Um processo de cozedura de curta duração deve ser controlado constantemente.

DESCRIÇÃO DO APARELHO

1 Queimador ultrarrápido dupla coroa 4000 W
2 Queimador Rápido 2800 W
3 Queimador Semi-Rápido 1750 W
4 Queimador Auxiliar 1000 W
6 Elemento aquecedor ∅ 14,5 cm 1500 W
7 Grelha
8 Botão do Queimador 1
9 Botão do Queimador 2
10 Botão do Queimador 3
11 Botão do Queimador 4
13 Botão de comando do elemento aquecedor n° 6
14 Indicador luminoso sinalização calor residual

Atenção: este aparelho foi projetado e fabricado para uso doméstico, em ambientes e por sujeitos privados.

1) QUEIMADORES

No painel de comandos e em cima de cada botão, há um esquema serigrafado onde se indica qual é o queimador comandado pelo botão em questão.

Depois de ter aberto à torneira da rede ou da garrafa de gás, acenda os queimadores seguindo as instruções fornecidas abaixo:

- acendimento manual

Prima e gire o botão correspondente ao queimador a utilizar para a esquerda até à posição de Máximo (chama grande fig. 1) e aproxime um fósforo aceso perto do queimador.

Prima e gire o botão correspondente ao queimador a utilizar para a esquerda levando-o até à posição de Máximo (chama grande fig. 1) e prima o botão a fundo.

- Acendimento de queimadores equipados com termopar de segurança

No caso de queimadores equipados com termopar de segurança, deve-se girar o botão correspondente ao queimador a utilizar para a esquerda até à posição de Máximo (chama grande fig. 1) e até se aperceber uma ligeira paragem; nesta altura prima o botão e repita as operações indicadas anteriormente.

Uma vez efectuado o acendimento mantenha premido o botão por cerca de 10 segundos.

A fim de obter o rendimento máximo consumindo o mínimo de gás, lembrámos que:

• é preciso utilizar recipientes adequados a cada tipo de queimador (veja a tabela abaixo e a fig. 2).
• Quando entre em ebulição, colocar o botão no Mínimo (chama pequena fig. 1).
• Utilize sempre recipientes com tampa.
• Utilize sempre recipientes com base plan.

AVISOS:

• o acendimento dos queimadores com termopar de segurança só pode ser feito quando o botão estiver na posição de Máximo (chama grande fig. 1).
• Em caso de corte de energia, os queimadores podem ser acesos com fósforos.
• Durante o uso dos queimadores, certifique-se de que os cabos dos recipientes estejam colocados da maneira correcta. É preciso manter as crianças afastadas do aparelho. Durante a cozedura de alimentos com óleo e gordura, facilmente inflamáveis, o utilizador não deve afastar-se do aparelho.
• Não utilize nebulizadores perto do aparelho quando este estiver a funcionar.
• Desaconselha-se o uso de recipientes que ultrapassem as bordas da placa.

Queimadores	Potência	W ∅ Recipientes (cm)
Dupla coroa	4000	24 ÷ 26
Rápido	2800	20 ÷ 22
Semi-rápido	1750	16 ÷ 18
Auxiliar	1000	10 ÷ 14

AVISOS E RECOMENDAÇÕES PARA O UTILIZADOR:

• a utilização dum aparelho de cozinhar a gás produz calor e humidade no local onde está instalado, portanto, é necessário garantir uma boa ventilação do local, mantendo as aberturas da ventilação natural desobstruídas (fig. 3) e activando o dispositivo de ventilação mecânico (ver. fig. 4 e fig. 5).
• No caso de utilização intensa e prolongada do aparelho, poderá ser necessário uma ventilação suplementar, como por exemplo a abertura duma janela ou uma ventilação mais eficaz, com o aumento da potência da aspiração mecânica, se esta existir.
• Não tente alterar as características técnicas do produto pois pode ser perigoso.
• Se já não utilizar mais esta placa (ou substituir um modelo antigo), antes de a deitar fora inutilize a mesma em conformidade com as leis da protecção da saúde e do ambiente, destruindo as partes perigosas especialmente para as crianças que podem brincar com o aparelho abandonado.
• Não toque na placa quando tiver as mãos ou pés molhados ou húmidos.
• Não utilize a placa quando estiver descalço.

• O fabricante não se responsabiliza por qualquer dano resultante de utilização incorrecta ou imprópria.
• Logo após a utilização algumas zonas da o aparelho estão muito quentes: evite tocar-lhes.
• Depois de usar o aparelho de cozedura, verifique se o botão está na posição fechada e fechar o tubo de alimentação principal de gás ou a válvula do tanque.
• Em caso de mau funcionamento do gás torneiras para chamar o serviço ao cliente.
• As instruções referentes às superfícies de cozimento devem indicar que o aparelho não é destinado para ser colocar para funcionar por meio de um temporizador externo, ou de um sistema separado de comando à distância.

2) COMO UTILIZAR OS DISCOS ELÉCTRICOS

Os planos eléctricos podem ser equipados com dois tipos de discos: discos normais e discos rápidos indicados com um selo vermelho. Os discos normais e rápidos são comandados por um comutador com 7 posições (veja fig. A). Efectua-se o acendimento dos discos girando-se o manípulo até à posição desejada.

No painel de comandos, ao lado de cada manípulo, há um esquema serigrafado onde se indica a qual disco o manípulo corresponde (veja fig. A).

Uma lâmpada vermelha indica que um ou mais discos estão ligados.

3) COMO USAR AS CHAPAS ELÉCTRICAS

Somente como indicação, reproduzimos uma tabela para a utilização dos discos.

Atenção: Partes acessíveis podem se tornar quentes quando seu aparelho eletrodoméstico estiver em uso. Crianças devem ser mantidas afastadas.

Nunca cozinhar alimentos diretamente sobre as placas eléctricas, mas sempre em um vaso ou recipiente

Para obter o máximo desempenho com o mínimo consumo de energia durante o cozimento com o uso elemento de aquecimento: panelas com fundo plano, de alta espessura e diâmetro adequado para o elemento de aquecimento (ver figura B).

Cozinhar com a tampa para economizar ainda mais. Além disso, ajustar a energia do elemento de aquecimento depois de atingir o ponto de ebulição

TABELA

DISCOS RAPIDOS E NORMAIS	INTENSIDADE DE CALOR	COZEDURA POSSÍVEIS
0 Desligado
1 Fraca		Para derreter manteiga, chocolate, etc.; para esquentar pequenas quantidades de líquidos.
2	Branda	Para esquentar quantidades maiores de líquidos; para preparar cremes e molhos de cozedura demorada.
3 Lenta		Para degelar alimentos congelados e preparar estufados, cozer à temperatura de ebulição ou quase.
4 Média		Para cozer alimentos que devam ser levados à ebulição, para assados de carnes delicadas e peixes.
5 Forte		Para cozer costeletas e bifes, para preparar grandes cozidos.
6 Vivo		Para levar à ebulição grandes quantidades de líquidos, para fritar.

AVISOS:

ao ligar o disco pela primeira vez ou se este ficou inactivo por muito tempo, é preciso secá-lo a fim de eliminar a eventual humidade absorvida pela camada isolante, deixando-o funcionar por 30 minutos na posição 1 do comutador.

Para um uso correcto, não se esqueça de:

• ligá-lo somente depois de ter colocado a caçarola sobre o disco.
• Usar caçarolas com fundo chato e de grande espessura (veja fig. B).

- Não usar caçarolas menores que o disco.

- Secar o fundo da caçarola antes de apoiá-la sobre o disco.

- Durante o uso dos discos, certifique-se de que os cabos das caçarolas estejam colocados da maneira correcta. É preciso manter as crianças afastadas do aparelho e, durante a cozedura de alimentos com óleo e gordura, facilmente inflamáveis, o utilizador não deve se afastar do aparelho.

- Mesmo depois de desligados, os discos continuam quentes por um longo período de tempo; não apoie as mãos ou outros objectos sobre os mesmos para evitar queimaduras.

- Se notar uma racha na superfície dos discos, desligue imediatamente o aparelho da rede de corrente eléctrica.

USO CORRETO DAS PLACAS ELÉTRICOS

Ao utilizar as placas eléctricas,

- absolutamente não operá-los vazio (sem um recipiente);

- tentar não derramar líquidos sobre as placas quando estão quentes;

- cozinhar com a tampa sempre que possível para economizar eletricidade;

- um indicador luminoso próximo ao botão mostra quando as placas eléctricas estão ligados.

ATENÇÃO:

antes de efectuar qualquer operação de limpeza, desligar o aparelho da rede de alimentação de gás e eléctrica.

4) MESA DE TRABALHO

Para manter a superfície da mesa brilhante, é muito importante que seja lavado periodicamente com água morna e sabão, bem enxaguado e seco. Da mesma maneira devem ser lavadas as grelhas esmaltadas, as tampas esmaltadas "A", "B", "C" e cabeças dos queimadores "T" (veja fig. 6/A - 6/B). Eles também devem ser limpos plugs "AC" e detecção de chama "TC" (veja fig. 6/B).

Limpe-os suavemente com uma pequena escova de nylon, como mostrado (vide fig. 6) e deixe secar completamente. Não limpe as peças na máquina de lavar.

A limpeza deve ser efectuada quando o placa de cozinhar e os componentes não estiverem quentes e nunca use esponjas metálicas, produtos abrasivos em pó ou spray corrosivos. Nunca deixe em contacto com o esmalte, durante muito tempo, vinagre, café, leite, água salgada, sumo de limão ou de tomate.

AVISOS:

ao remontar os componentes respeite as seguintes recomendações:

• antes de colocar as cabeças dos queimadores "T" (fig. 6/B), é indispensável verificar se os furos estão desentupidos.
  Verifique se a tampa esmaltada “A”, “B”, “C” (fig. 6/A, 6/B) está posicionada correctamente na cabeça do queimador. Para ter certeza desta condição a tampa posicionada sobre a cabeça do queimador deve estar perfeitamente estável.

- A posição exacta da grelha é definida pelos cantos arredondados que deverão ser colocados no bordo lateral da placa.

- Se for difícil abrir ou fechar alguma torneira, não a force e peça a intervenção da assistência técnica.

- Não utilize jatos do vapor para a limpeza do equipamento.

Nota: o uso contínuo pode resultar, em correspondencia de queimadores, uma coloração diferente da original, devido à alta temperatura.

INSTALAÇÃO

NOTAS TÉCNICAS PARA INSTALAÇÃO

Na instalação, todas as regulações, transformações e manutenções mencionadas nesta parte devem ser executadas exclusivamente por pessoal qualificado.

A placa deve ser correctamente instalada em conformidade com as leis em vigor e as instruções do fabricante.

Uma instalação errada pode causar danos a pessoas, animais ou objectos, pelos quais o Fabricante não pode ser considerado responsável.

Os dispositivos de segurança e de regulação automática do aparelho, durante a sua vida útil, só poderão ser modificados pelo fabricante ou pelo fornecedor devidamente autorizado.

IMPORTANTE: para uma perfeita instalação, ajustamento ou alteração do aparelho de cozedura com a utilização de outros gases, é necessário usar um instalador qualificado: a não observância desta regra resulta em vazio de garantia.

5) COLOCAÇÃO DA PLACA

Depois de retirar a embalagem externa e interna das diversas partes soltas, verifique se a placa está em ordem. Em caso de dúvidas, não utilize o aparelho e dirija-se a pessoal qualificado.

Os elementos que compõem a embalagem (papelão, sacos, esferovite expandido, pregos...) não devem ser deixados ao alcance de crianças, pois são fontes potenciais de perigo.

Faça uma abertura para o encaixe no plano do móvel de encastre respeitando as dimensões indicadas na fig. 7, certificando-se de que sejam respeitadas as dimensões críticas do espaço no qual o aparelho deverá ser instalado (veja fig. 7 y la distancia mínima representado en fig. 8).

O aparelho é classificado como classe 3, sendo portanto sujeito a todas as disposições previstas pelas normas que se referem a estes tipos de aparelhos.

6) FIXAÇÃO DA PLACA

A placa está equipada com em massa de vidraceiro especial cuja finalidade é evitar qualquer infiltração de líquido no móvel. Para aplicar esta massa de vidraceiro correctamente, siga à risca as instruções fornecidas abaixo:

• destaque as fitas da massa de vidraceiro do seu suporte tomando cuidado para que a protecção transparente permaneça aderida na massa de vidraceiro.
• Vire a placa e posicione o lado adesivo da massa de vidraceiro “E” correctamente (fig. 9) sob o bordo da placa de forma que o lado externo da massa de vidraceiro fique perfeitamente encaixada no bordo perimétrica externa da placa. As extremidades das fitas devem encaixar-se sem ficarem sobrepostas.
• Faça com que a massa de vidraceiro fique colada na mesa de forma uniforme e segura, pressionando-a com os dedos, retire a fita de papel que protege a massa de vidraceiro e coloque a placa na abertura feita no móvel.
• Cuidadosamente aparar o excesso de massa de vidraceiro borda com uma ferramenta (Fig 9/A - 9/B).
• Fixe-o através das respectivas a braçadeiras "S", tendo o cuidado de introduzir a parte saliente na abertura "H", localizada no fundo, e aparafusando o parafuso "F" até bloquear an braçadeira "S" no tampo (ver fig. 10).
• Para evitar possíveis contactos acidentais com a superfície da caixa do plano aquecida durante o funcionamento do mesmo, monte um elemento de separação em madeira e aperte-o com parafusos distância mínima do top 70 mm (fig. 7).

Durante a vida útil do aparelho, mantenha o Certificado de Garantia ou a ficha de dados técnicos junto com o manual de instruções. Esse contém dados técnicos importantes.

INSTALAÇÃO

RECOMENDAÇÕES IMPORTANTES PARA À INSTALAÇÃO

Advertimos o instalador que a altura das eventuais paredes laterais não deve superar o plano de trabalho. Para além disso, a parede traseira e as superfícies adjacentes e à volta do plano devem ser resistentes a um excesso de temperatura de 90 °C.

A substância que cola o laminado plástico no móvel deve resistir a temperaturas não inferiores a 150 °C para evitar a descolagem do revestimento.

A instalação do aparelho deve ser feita em conformidade com as normas em vigor. Este aparelho não está ligado a um dispositivo de eliminação dos produtos de combustão. Portanto, este deve ser ligado de acordo com as regras de instalação acima mencionadas. Deve se prestar uma atenção especial nas disposições em matéria de ventilação e arejamento indicadas a seguir.

7) VENTILAÇÃO DOS LOCAIS

Para que o aparelho funcione correctamente, é indispensável que o local de instalação seja permanentemente ventilado. A quantidade de ar necessária é a exigida pela combustão regular do gás e pela ventilação do local, cujo volume não poderá ser inferior a 20 m ^3 . O ar deve entrar naturalmente por via directa através de aberturas permanentes, que atravessam a parede do local a ventilar, alcançando o lado exterior com uma secção mínima de 100 cm ^2 (veja fig. 3).

Estas aberturas devem ser feitas de forma que não possam ser obstruídas.

Admite-se também a ventilação indirecta mediante retirada de ar dos locais contíguos ao local a ventilar, em completa conformidade com a Norma NP-1037.

ATENÇÃO: se os queimadores da placa de trabalho não estão equipados com termopar de segurança, a abertura de ventilação deve ter uma secção mínima de 200 cm².

8) POSIÇÃO E VENTILAÇÃO

Os aparelhos para cozinhar a gás devem sempre libertar os produtos da combustão por meio de exaustão ligada a chaminés ou directamente ao exterior (veja fig. 4). Caso não exista a possibilidade de aplicação de exaustão, admite-se o uso de um ventilador eléctrico instalado na janela ou numa parede que dê para o exterior, o qual deverá funcionar junto com o aparelho (veja fig. 5), desde que a Norma NP-1037 em matéria de ventilação seja respeitadas.

9) LIGAÇÃO DO GÁS

Antes de efectuar a ligação do aparelho, certifique-se de que os dados indicados na etiqueta de características que está situada na parte inferior da placa, sejam compatíveis com os dados da rede de distribuição de gás.

Uma etiqueta imprimida deste manual e uma aplicada na parte inferior da caixa, indica as condições de regulação do aparelho: tipo de gás e pressão.

Quando o gás for distribuído por meio de canalização, o aparelho deverá ser ligado à instalação de condução de gás:

• com o tubo metálico rígido de aço, cujas junções deverão ser feitas por meio de conexões roscadas segundo a norma EN 10226.
• Com tubo de cobre, cujas junções deverão ser feitas por meio de conexões com vedação mecânica.
• Com tubo flexível de aço inoxidável de parede contínua, com extensão máxima de 2 metros e juntas de vedação.

Quando o gás for fornecido directamente por uma garrafa, o aparelho, fornecido com um regulador de pressão segundo as normas em vigor, deverá ser ligado:

• com tubo de cobre, cujas junções deverão ser feitas por meio de conexões com vedação mecânica.
• Com tubos flexíveis de aço inoxidável de parede contínua, com extensão máxima de 2 metros e juntas de vedação. Aconselha-se a aplicar no tubo flexível o adaptador especial, que pode ser encontrado com facilidade no comércio, para facilitar a ligação com o porta-borracha do regulador de pressão montado na garrafa.

Terminada a ligação, certifique-se da total ausência de fugas por meio de uma solução com sabão, sem jamais fazer uso de uma chama.

AVISOS:

recorda-se que a conexão de entrada de gás do aparelho é roscada 1/2" gás cônico macho segundo a norma EN 10226.

- O aparelho está em conformidade com as prescrições das seguintes Directivas Europeias:

CE 2009/142 relativas à segurança do gás.

INSTALAÇÃO

10) LIGAÇÃO ELÉCTRICA

IMPORTANTE: o aparelho deve ser instalado segundo as instruções do fabricante. Este não se responsabiliza por danos causados a pessoas, animais ou objectos, resultantes de uma instalação incorrecta.

A ligação eléctrica deve ser efectuada em conformidade com as normas e disposições legais em vigor.

Antes de efectuar a ligação, verifique se:

• a tensão corresponde ao valor indicado na placa de identificação ea seção dos cabos elétricos podem suportar a carga, também indicado na placa.
• A capacidade eléctrica da instalação e das tomadas de corrente são adequadas à potência máxima do aparelho (veja etiqueta de características aplicada na parte inferior da caixa).
• A tomada da instalação possui uma ligação à terra eficaz em conformidade com as normas e as disposições legais actualmente em vigor. Declina-se qualquer responsabilidade pelo não cumprimento destas disposições.

Quando a ligação à rede de alimentação for feita por meio de tomada:

• aplique no cabo de alimentação “C”, se não a possuir (veja fig. 11), uma ficha normalizada adequada à carga indicada na etiqueta de características.
• Efectue a ligação dos pequenos cabos conforme indicado no esquema da fig. 11 e respeitando todos os avisos enumerados a seguir.

Letra L (fase) = cabo castanho;

letra N (neutro) = cabo azul;

símbolo de ligação à terra = cabo verde-amarelo.

• O cabo de alimentação deve ser colocado de forma a não alcançar em nenhum ponto uma temperatura superior a 90 °C.
• Para a ligação, não utilize reduções, adaptadores ou derivadores pois estes poderiam provocar contactos falsos com consequentes riscos de sobreaquecimento.
• Terminada las instalación, el enchufe tiene que ser de fácil acceso.

Quando a ligação for feita directamente na rede eléctrica:

• entre o aparelho e a rede, instale um interruptor omnipolar dimensionado para a carga do aparelho, com abertura mínima entre os contactos de 3 mm.
• Lembre-se que o cabo de ligação à terra não deve ser interrompido pelo interruptor.
• A ligação eléctrica também poderá ser protegida por interruptor diferencial de alta sensibilidade. Recomenda-se que o cabo terra verde-amarelo seja ligado a uma instalação de terra eficaz.
  Antes de efectuar qualquer serviço na parte eléctrica do aparelho deve obrigatoriamente desligá-la da rede de alimentação.

Se for necessário efectuar modificações na instalação eléctrica existente ou se a tomada não for compatível com a ficha, todas as alterações deverão ser efectuadas por pessoal qualificado. Em particular a pessoa deve verificar a secção dos fios.

AVISOS:

todos os nossos aparelhos estão em conformidade com as Normas Europeias e sucessivas modificações. Portanto, o aparelho está em conformidade com os requisitos das Diretivas Europeias em vigor em matéria de:

• compatibilidade eletromagnética (CEM);
• segurança elétrica (LVD);
• limitação de utilização de determinadas substâncias perigosas (RoHS);
• conceção ecológica (ERP).

REGULAÇÕES E TRANSFORMAÇÕES

Antes de efectuar qualquer regulação, desligue o aparelho da tomada de corrente.

No final das regulações ou das pré-regulações, as eventuais lacragens deverão ser restabelecidas pelo técnico.

Nos nossos queimadores, a regulação do ar primário não é necessária.

11) TORNEIRAS

Regulação do "Mínimo":

• acenda o queimador e gire o botão até à posição de "Mínimo" (chama pequena fig. 1).
• Retire o botão "M" (fig. 12 e 12/A) da torneira, o qual está fixado por simples pressão no veio da mesma. O by-pass para o ajuste da vazão mínima pode ser: lado da torneira (Fig. 12) ou no interior da haste. Em qualquer caso, o ajuste é acessado pela inserção uma chave de fenda pequena "D" ao lado da torneira (Fig. 12), ou no buraco "C" dentro da torneira (Fig. 12/A).

- Vire o desvio para a direita ou esquerda devidamente ajustar a chama para o cargo de alcance limitado.

É recomendável não exagerar o "Mínimo" significa uma pequena chama deve ser contínuo e estável. Remontar os componentes corretamente.

Esta regulação só pode ser feita com queimadores que funcionem a G20, enquanto que com os queimadores que funcionam a G30 ou a G31 o parafuso deve ser bloqueado até ao fim (sentido horário).

12) SUBSTITUIÇÃO DOS INJECTORES

Os queimadores são adaptáveis aos vários tipos de gases se montarem os injectores correspondentes ao gás de utilização. Para realizar esta operação, é necessário retirar as tampas dos queimadores e, com uma chave recta "B", desatarraxar o injector "A" (veja fig. 13) e substituí-lo por um injector correspondente ao gás de utilização.

Aconselha-se a prender o injector firmemente.

Depois de ter efectuado as substituições, o técnico deverá efectuar a regulação dos queimadores conforme explicado no parágrafo 11, lacrar os eventuais órgãos de regulação ou pré-regulação e aplicar no aparelho, em substituição ao existente, a etiqueta que corresponde à nova regulação do gás efectuada no aparelho. Esta etiqueta está contida no envelope dos injectores de substituição.

A bolsa que contém os injectores e as etiquetas pode vir incluída com o equipamento. Em alternativa, pode encontrá-la num centro de assistência autorizado.

Para uma maior comodidade do instalador, indicamos na tabela os débitos, os débitos termicos dos queimadores, o diâmetro dos injectores e a pressão de exercício para os vários gases.

VÁLVULA DE LUBRIFICAÇÃO

Se a válvula estiver preso, não forçar e pedir assistência técnica.

TRANSFORMAÇÕES

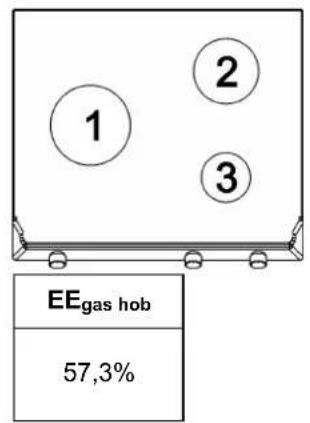

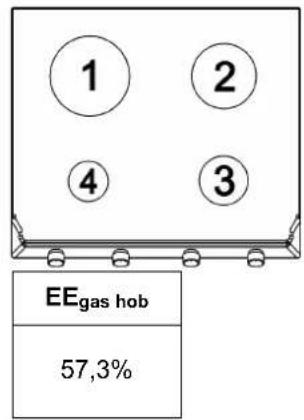

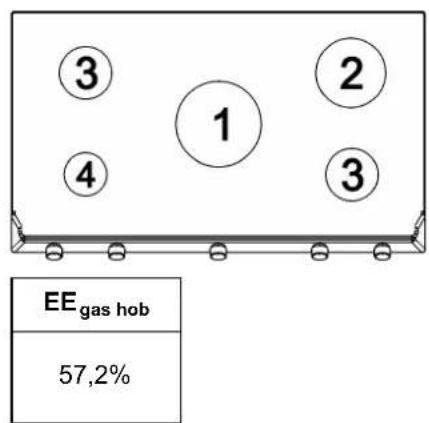

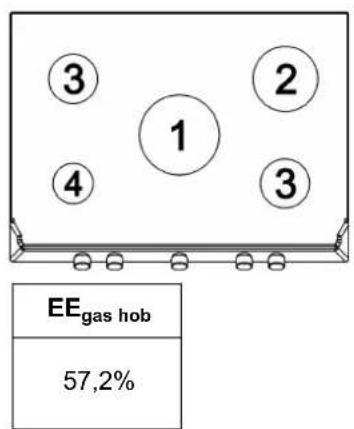

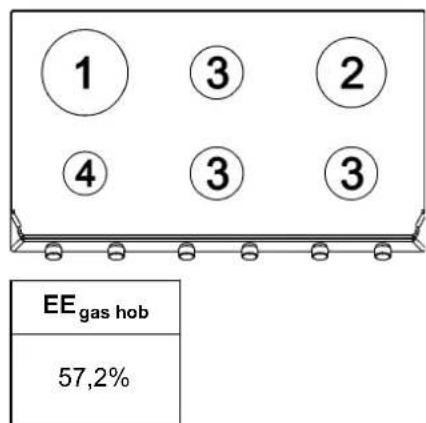

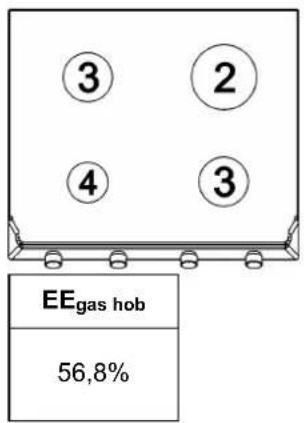

DISPOSIÇÃO DOS QUEIMADORES

1 2 3 4 EEgas hob 57,3%

TABELA

QUEMADORES		GAS	PRESSÃO DE EXERCÍCIO mbar	DÉBITO TÉRMICA		DIÂMETRO DO INJECTOR 4/100 mm Max.	CAPACIDADE TERMICA (W)
N°	DENOMINAÇÃO			gr/h	l/h Min.				EEqueimadores gas*
1	DUPLA COROA	G 30 - BUTANO	28 - 30	291		100	1800	4000	58,7%
		G 31 - PROPANO	37	286		100	1800	4000
		G 20 - NATURAL	20		381	150 H3	1800	4000
2	RÁPIDO	G 30 - BUTANO	28 - 30	204		83	800	2800	56,3%
		G 31 - PROPANO	37	200		83	800	2800
		G 20 - NATURAL	20		267	117 S	800	2800
3	SEMIRÁPIDO	G 30 - BUTANO	28 - 30	127		65	550	1750	57,0%
		G 31 - PROPANO	37	125		65	550	1750
		G 20 - NATURAL	20		167	98 Z	550	1750
4	AUXILIAR	G 30 - BUTANO	28 - 30	73		50	450	1000	N.A.
		G 31 - PROPANO	37	71		50	450	1000
		G 20 - NATURAL	20		95	72 X	450	1000

*De acordo com o Regulamento n.º 66/2014 medidas da UE para a aplicação da Directiva 2009/125/CE, o (EEqueimador a gas) o desempenho foi calculado de acordo com a norma EN 30-2-1 última discutir com o G20.

MANUTENÇÃO

TIPOS E SECÇÕES DOS CABOS DE ALIMENTAÇÃO

TIPO DE PLACA	TIPO DE CABO	ALIMENTAÇÃO MONOFÁSICA
Placa a gás	H05 RR - F	Secção 3 x 0,75 mm^2
Placa a gás misto com 1 elmento	H05 RR - F	Secção 3 x 1 mm^2

ATENÇÃO!!!

Em caso de substituição do cabo de alimentação, o instalador deverá manter o condutor de terra (B) mais comprido em relação aos condutores de fase (veja fig. 14). Para além disso, deverá respeitar as indicações do parágrafo 10.

NOTA: A MANUTENÇÃO DEVE SER EFECTUADA APENAS POR PESSOAL AUTORIZADO

Em caso de falha ou corte no cabo, por favor, afastar-se do cabo e não tocá-lo. Além disso, o dispositivo deve ser desligado e não ligado. Ligue para o centro de serviço autorizado mais próximo para corrigir o problema.

POTÊNCIAS DOS COMPONENTES ELÉCTRICOS

DENOMINAÇÃO	(cm)	POTÊNCIA (W)	CEcozedura elétrica* (Wh/Kg)
Placa electric 14,5 1500			201,6

*CEcozimento elétrica: Consumo de energia por kg, calculado em conformidade com o Regulamento (UE) 66/2014, e EN 60350-2 na revisão final.

DADOS TÉCNICOS INDICADOS NA ETIQUETA DE CARACTERÍSTICAS

3 QUEIMADORES (60)

CATEGORÍA = II _2H3+

TENSÃO = 220 - 240 V \~

FREQUÊNCIA = 50/60 Hz

4 QUEIMADORES (60)

CATEGORÍA = II _2H3+

TENSÃO = 220 - 240 V \~

FREQUÊNCIA = 50/60 Hz

3 QUEIMADORES (60)

(+1 placa electric ∅ 14,5)

CATEGORÍA= II _2H3+

G 30 - BUTANE = 28 - 30 mbar

G 31 - PROPANE = 37 mbar

G 20 - NATURAL = 20 mbar

Σ Qn Gas Natural = 5.55 kW

Σ Qn GPL = 403 gr/h (G30)

Σ Qn GPL = 396 gr/h (G31)

TENSÃO = 220 - 240 V \~

FREQUÊNCIA = 50/60 Hz

TENSÃO = 220 - 240 V \~

FREQUÊNCIA = 50/60 Hz

5 QUEIMADORES (70)

(BUR central)

CATEGORÍA = I_2H3+

TENSÃO = 220 - 240 V \~

FREQUÊNCIA = 50/60 Hz

6 QUEIMADORES (90)

(BUR esquerda)

CATEGORÍA = II _2H3+

TENSÃO = 220 - 240 V \~

FREQUÊNCIA = 50/60 Hz

5 QUEIMADORES (90)

(BUR central)

CATEGORÍA = II _2H3+

TENSÃO = 220 - 240 V \~

FREQUÊNCIA = 50/60 Hz

PT

DADOS TÉCNICOS DA REGULAÇÃO DE GÁS DO APARELHO

Cet appareil doit être installé con formement aux reglementations en viguer et utilisé seulement dans un endroit bien aeré.Consulter les notices avant d'installer et d'utiliser cet appareil.Pour autre type de gaz, il faut operer comme decrit dans la notice d'emploi.Cet appareil est reglé pour fonctionner à:	Este aparato debe ser montado conforme a los reglamentos vigentes y utilizado solamente en un ambiente adecuadamente aireado.Antes de installar o utilizar el aparato, consultar los manuales de instrucción.Este aparato está regulado para funcionara:	Este produto deve ser instalado em conformidade com as normas de segurança em vigor e usado somente em um ambiente dotado de adequada ventilação. Antes de proceder a instalação e uso do aparelho, consultar os respectivos manuais de instruções.Para outro tipo de gás proceder como indicado nas instruções de instalação e uso.Este aparelho está ajustado para operar em:
H συσκευή αυτή μπορεί να εγκατασταθεί και να λειτουργεί μόνο σε χώρους διαρκώς αεριζόμενους σύμφωνα με τον κανονισμό.Συμβουλευτείτε το εγχειρίδιο οδηγιών πριν την εγκατάσταση της συσκευής αυτής.GRH συσκευή αυτή έχει ρυθμιστεί για να λειτουργεί σε:[GR]H συσκευή αυτή έχει ρυθμιστεί για να λειτουργεί σε:This household appliance is adjusted to work at:
G20 -"p" 20 mbar 2H COD. 0030685 - 10/15

ASSISTÊNCIA TÉCNICA, PEÇAS DE REPOSIÇÃO E CONDIÇÃO ES DE GARANTIA

Antes de sair da fábrica, este aparelho foi testado e regulado por pessoal técnico especializado para garantir os melhores resultados de funcionamento.

Qualquer reparação ou regulação sucessiva que se tornar necessária deverá ser efectuada com o máximo cuidado e atenção por possoal qualificado.

Por este motivo, aconselhamos sempre contactar o Concessionário onde o aparelho foi comprado ou ao nosso Centro de Assistência mais próximo, especificando a marca, o modelo, o número de série e o tipo de problema do seu aparelho. Estes dados estão contidos na etiqueta situada na parte traseira do aparelho aplicada na caixa de embalagem e no painel frontal inferior interno.

Estas informações permitem que o assistente técnico providencie as peças de reposição adequadas e garanta consequentemente uma assistência rápida e específica. Aconselhamos transcrever estes dados de modo que os mesmos estejam sempre à disposição:

MARCA: ....

MODELO: ....

SÉRIE: ....

A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os

produtos de forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Antes de eliminar o seu aparelho, inutilize-o. Puxe o cabo de alimentação, corte-o e elimine-o.

Ieka

www.teka.com

Teka Industrial, S.A.

C/ Cajo,17

39011 Santander

[phone]
