Marca	Steinberg
Modelo	SBS-LCS-105
Tipo de produto	Linga de corrente de 2 pernas
Capacidade de carga (2 pernas, ângulo 0-45°)	2,8 toneladas
Capacidade de carga (2 pernas, ângulo 45-60°)	2,0 toneladas
Fator de segurança	4:1
Norma	EN 818-4:2008, Classe 8
Composição	Anel principal, elo de conexão, corrente, gancho
Temperatura de utilização	-40 °C a +200 °C (até 300 °C com redução de carga)
Ângulo de elevação máximo	120°
Inspeção antes da utilização	Verificar fissuras, deformações, desgaste do gancho e da corrente
Manutenção	Lubrificar periodicamente, armazenar em local seco
Reparabilidade	Não reparável; substituir em caso de defeito
Utilização proibida	Nó, torção, choque, carga suspensa prolongada
Acessórios	Gancho de ajuste (opcional)

Perguntas frequentes - SBS-LCS-105 STEINBERG

Qual é a capacidade de carga da linga SBS-LCS-105?

Para 2 pernas com um ângulo de 0 a 45°, a capacidade é de 2,8 toneladas. Para um ângulo de 45 a 60°, é reduzida para 2,0 toneladas.

Qual é o fator de segurança desta linga?

O fator de segurança é de 4:1, conforme a norma EN 818-4.

Em que faixa de temperatura pode-se utilizar a linga?

A faixa normal é de -40 °C a +200 °C. Entre 200 °C e 300 °C, a carga nominal deve ser reduzida para 90%; acima de 300 °C, a utilização é proibida.

Como verificar o estado da linga antes da utilização?

Inspecione visualmente o anel, o gancho e a corrente para detectar fissuras, deformações, desgaste excessivo ou torção. Qualquer anomalia exige a substituição imediata.

Pode-se utilizar a linga com um ângulo superior a 60°?

Sim, mas a capacidade deve ser reduzida. O ângulo máximo autorizado é de 120°; acima disso, ocorre uma sobrecarga parcial.

Como fazer a manutenção da linga de corrente?

Após a utilização, limpe a corrente e aplique uma graxa leve para evitar oxidação. Armazene em local seco e ao abrigo de produtos químicos.

O que fazer em caso de desgaste do gancho?

Se a abertura do gancho aumentou 10% em relação ao tamanho original, ou se a seção perigosa está desgastada em 10%, a linga deve ser descartada.

Pode-se reparar uma linga danificada?

Não, o produto não é reparável. Qualquer defeito como fissura, deformação plástica ou alongamento da corrente de 5% exige substituição.

Quais são as proibições de uso?

É proibido dar nó, torcer, causar choque na linga, utilizá-la em imersão em banhos de galvanização ou decapagem, e suspender cargas de forma prolongada.

Como prender corretamente a linga ao guindaste?

O anel principal deve ser inserido no gancho do guindaste, e o gancho deve ser equipado com um pino de segurança. O ponto de elevação deve estar alinhado verticalmente com o centro de gravidade da carga.

MANUAL DE UTILIZADOR SBS-LCS-105 STEINBERG

Instruções de utilização

Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.

Dados técnicos

Toneladas WLL Grau 8 Clássico / EN 818-4:2008

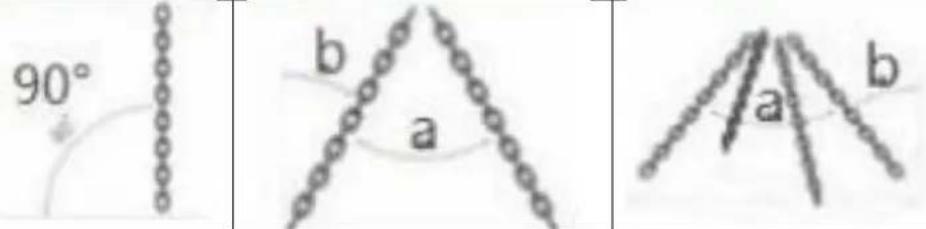

Tipo de produto:		1 perna 2 pernas	4 pernas
Método de uso:		Direto	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°
Fator de carga		1 1,41 1 2,1	1,5
Modelo	SBS-LCS-113	2 / / /
	SBS-LCS-112	2 / / /
	SBS-LCS-111	2 / / /
	SBS-LCS-110	2 / / /
	SBS-LCS-109	3,15 / / /
	SBS-LCS-108	3,15 / / /
	SBS-LCS-107	/ 1,6 1,12 / /
	SBS-LCS-106	/ 1,6 1,12 / /
	SBS-LCS-105	/ 2,8 2 / /
	SBS-LCS-104	/ 2,8 2 / /
	SBS-LCS-103	/			6,7	4,75
	SBS-LCS-102	2 / / / /
Fator de segurança 4 :1.Os limites de carga de trabalho são baseados em segmentos da cadeia de produtos igualmente carregados e descartados.

O produto é composto pelo anel principal, elo de conexão, corrente e gancho. Todos os acessórios são tratados termicamente e alguns deles são revestidos com tinta.

Limitações no uso da eslinga de corrente devido a condições ambientais adversas ou condições perigosas. Quaisquer limitações no uso da eslinga de corrente devido ao seguinte devem ser fornecidas:

a) Este produto deve ser utilizado em ambiente onde a temperatura relativa não exceda -40 a +200 ° C. Qualquer ambiente que exceda essa faixa de temperatura não é permitido.
b) O produto não deve ser usado perto de fontes de calor, em chuva úmida e onde haja produtos químicos ou corrosivos.
c) É proibido dar nós, enredar, torcer correntes e fivelas.
d) O produto deve ser usado somente na vertical.
e) As multicorrentes devem ser usadas dentro do ângulo prescrito. Não use fora do ângulo -veja a tabela acima.

Precauções antes do uso

a) O produto precisa ser verificado antes do uso, como carga de amarração, comprimento de amarração, corrente diâmetro, comprimento interno, largura interna, tamanho da abertura do gancho e outras informações ou dados na placa de identificação.
b) O operador precisa ter qualificações adequadas.
c) O operador deve ver claramente a carga de trabalho e o escopo de aplicação na placa; sobrecarga é estritamente proibida. Deve ser realizada uma inspeção visual do produto e ele só poderá ser utilizado após conformidade.
d) Em uso normal, o ângulo de elevação é a chave para afetar a carga. O ângulo máximo de içamento deve estar dentro de 120 graus, caso contrário, a eslinga da corrente ficará parcialmente sobrecarregada.
e) É proibido usar conectores informais entre o produto.
f) É proibido pendurar o equipamento de corrente de suporte de carga diretamente nos componentes do gancho do guindaste ou enrole-o ao redor do gancho.
g) Quando o produto envolver o objeto pendurado, adicione acolchoamento nos cantos para evitar que a corrente do anel e o objeto pendurado sejam danificados.
h) A temperatura tem certa influência no uso do produto. Quando a temperatura é Na faixa permitida, a carga nominal é 90% da carga nominal fornecida. Quando a temperatura está entre 200 graus e 300 graus, ela representa 90% da carga nominal. Quando está entre 400 graus, é 75% da carga nominal.
i) O ponto de içamento do gancho deve estar na mesma linha vertical que o centro de gravidade do peso de içamento, para que o peso de içamento fique em um estado estável e equilibrado para evitar deslizamentos ou tombamentos durante o içamento.
j) É proibido torcer, girar e dar nós entre os produtos, e as atividades da cadeia adjacente devem ser flexíveis.
k) Ao carregar objetos pesados, os movimentos de elevação, abaixo e parada devem ser realizados de forma lenta e constante. Preste atenção ao equilíbrio do centro de gravidade

dos objetos a serem levantados, evite cargas de impacto e não pendure objetos pesados na corrente por muito tempo.

I) O produto deve ser manuseado com cuidado. É estritamente proibido bater, tocar e arrastá-lo no chão. É necessário evitar quedas de altura para evitar deformações na corrente, na superfície e danos internos.

m) É estritamente proibido utilizar o produto em galvanização a quente ou em tanques de decapagem!

4. Instruções de uso:

a) O diâmetro do anel do produto deve estar dentro do tamanho da abertura do gancho do guindaste e o gancho do guindaste deve ter um pino de segurança.
b) Conecte o anel do produto com o gancho do guindaste.
c) É proibido torcer ou dar nós na eslinga de corrente durante o uso, para evitar colisões. O objeto de carga levantado deve ser acolchoado para evitar danos;
d) É estritamente proibido girar quando carregado;
e) É estritamente proibido sacudir quando carregado;
f) Se o tamanho do produto for muito longo, o gancho de ajuste pode ser usado para ajustá-lo;
g) É estritamente proibido impactar o produto quando carregado;
h) O operador do produto deve usar capacete de segurança, calçados de proteção bem ajustados e não ficar com objetos presos a ele.
i) Certifique-se de que o gancho de segurança esteja totalmente preso, sem deixar nenhuma folga;
j) A multicadeia precisa verificar a capacidade de carga na tabela de parâmetros e usá-la dentro da carga permitida;
k) Ao descarregar o pessoal deve ficar afastado;
I) Após a carga pousar suavemente, abra o pino de segurança do gancho e separe o gancho do produto da carga;
m) Após algum tempo de uso do produto, aplique graxa para evitar a oxidação da superfície da corrente e armazene em ambiente seco.

Inspeção periódica e requisitos

A aparência do produto deve ser inspecionada quanto a rachaduras, deformações e torções antes de cada uso. O produto não deve mais ser utilizado e deve ser substituído (não reparável) se ocorrer um dos seguintes fenômenos:

a) Anel e Gancho

• Rachaduras: verifique a seção perigosa na parte inferior do anzol e a seção da ranhura de alívio na parte rosqueada da cauda do anzol. Se houver alguma rachadura, ela deve ser descartada.
• O desgaste da altura da seção perigosa do gancho atinge 10% do tamanho original;
• A abertura é aumentada em 10% em comparação com o tamanho original
• Deformação torcional superior a 10°;
• Deformação plástica da seção perigosa ou pescoço de gancho;

b) Corrente

- A corrente sofre deformação plástica e quando o alongamento atinge 5% do comprimento original;

- O desgaste entre as coroas e as peças de contato entre a coroa e as extremidades é reduzido para 80% do diâmetro original; o desgaste de outras peças é reduzido para 90% do diâmetro original;

- O desgaste perigoso da seção dos acessórios finais é reduzido para 10% do tamanho original;
