Marka	Steinberg
Model	SBS-LCS-105
Typ produktu	Zawiesie łańcuchowe 2-cięgnowe
Udźwig (2 cięgna, kąt 0-45°)	2,8 tony
Udźwig (2 cięgna, kąt 45-60°)	2,0 tony
Współczynnik bezpieczeństwa	4:1
Norma	EN 818-4:2008, Klasa 8
Skład	Pierścień główny, ogniwo łączące, łańcuch, hak
Temperatura użytkowania	-40 °C do +200 °C (do 300 °C z redukcją obciążenia)
Maksymalny kąt podnoszenia	120°
Inspekcja przed użyciem	Sprawdzić pęknięcia, odkształcenia, zużycie haka i łańcucha
Konserwacja	Okresowo smarować, przechowywać w suchym miejscu
Możliwość naprawy	Nienaprawialne; wymienić w przypadku uszkodzenia
Zakazane użycie	Wiązanie, skręcanie, uderzenie, przedłużone zawieszenie ładunku
Akcesoria	Hak regulacyjny (opcjonalnie)

Często zadawane pytania - SBS-LCS-105 STEINBERG

Jaki jest udźwig zawiesia SBS-LCS-105?

Dla 2 cięgien z kątem od 0 do 45° udźwig wynosi 2,8 tony. Dla kąta od 45 do 60° jest zmniejszony do 2,0 ton.

Jaki jest współczynnik bezpieczeństwa tego zawiesia?

Współczynnik bezpieczeństwa wynosi 4:1, zgodnie z normą EN 818-4.

W jakim zakresie temperatur można używać zawiesia?

Normalny zakres to -40 °C do +200 °C. Pomiędzy 200 °C a 300 °C obciążenie znamionowe należy zmniejszyć do 90%; powyżej 300 °C użytkowanie jest zabronione.

Jak sprawdzić stan zawiesia przed użyciem?

Wizualnie sprawdzić pierścień, hak i łańcuch pod kątem pęknięć, odkształceń, nadmiernego zużycia lub skręcenia. Wszelkie nieprawidłowości wymagają natychmiastowej wymiany.

Czy można używać zawiesia z kątem większym niż 60°?

Tak, ale udźwig należy zmniejszyć. Maksymalny dozwolony kąt to 120°; powyżej następuje częściowe przeciążenie.

Jak konserwować zawiesie łańcuchowe?

Po użyciu wyczyść łańcuch i nałóż lekki smar, aby zapobiec utlenianiu. Przechowuj w suchym miejscu, z dala od chemikaliów.

Co zrobić w przypadku zużycia haka?

Jeśli rozwarcie haka zwiększyło się o 10% w stosunku do oryginalnego rozmiaru lub jeśli niebezpieczny przekrój jest zużyty w 10%, zawiesie należy odrzucić.

Czy można naprawić uszkodzone zawiesie?

Nie, produkt nie nadaje się do naprawy. Każda wada, taka jak pęknięcie, odkształcenie plastyczne lub wydłużenie łańcucha o 5% wymaga wymiany.

Jakie są zakazy użytkowania?

Zabrania się wiązania, skręcania, uderzania zawiesia, używania go w zanurzeniu w kąpielach galwanizacyjnych lub trawiących oraz przedłużonego zawieszania ładunków.

Jak prawidłowo przymocować zawiesie do dźwigu?

Pierścień główny należy włożyć w hak dźwigu, a hak powinien być wyposażony w zabezpieczenie. Punkt podnoszenia musi być wyrównany pionowo ze środkiem ciężkości ładunku.

INSTRUKCJA OBSŁUGI SBS-LCS-105 STEINBERG

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

WLL tony Klasa 8 Klasyczna / EN 818-4 :2008
Typ produktu:		1 ramię	2 ramienia		4-ramienia

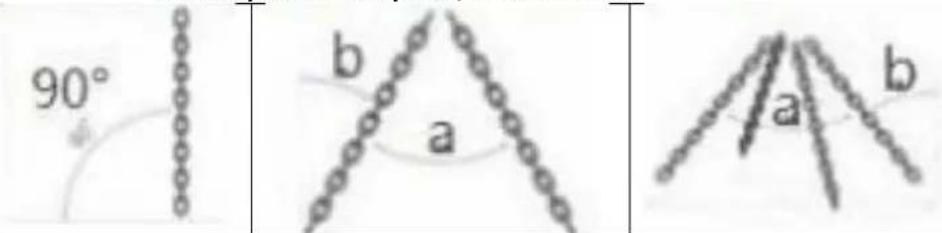

Sposób użycia:		Prosty	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°	b) 0-45°a) 0-90°	b) 45-60°a) 90-120°
Współczynnik obciążenia		1 1,41 1 2,1	1,5
Model	SBS-LCS-113	2 / / /
	SBS-LCS-112	2 / / /
	SBS-LCS-111	2 / / /
	SBS-LCS-110	2 / / /
	SBS-LCS-109	3,15 / / /
	SBS-LCS-108	3,15 / / /
	SBS-LCS-107	/	1,6	1,12	/	/
	SBS-LCS-106	/	1,6	1,12	/	/
	SBS-LCS-105	/ 2,8 2	/ /
	SBS-LCS-104	/ 2,8 2	/ /
	SBS-LCS-103	/			6,7	4,75
	SBS-LCS-102	2 / / /
Współczynnik bezpieczeństwa 4:1.Ograniczenia obciążenia roboczego odnoszą się do równomiernie obciążonych i rozmieszczonych ramion tańcucha na ciężarze.

Produkt składa się z pierścienia głównego, ogniwa łączącego, łańcucha i haka. Wszystkie akcesoria są poddawane obróbce cieplnej, a niektóre są powlekane farbą.

Ograniczenia w stosowaniu produktu ze względu na niesprzyjające warunki środowiskowe lub niebezpieczne warunki. Ograniczenia w stosowaniu zawiesia łańcuchowego wynikające z następujących przyczyn:

a) Produkt ten powinien być stosowany w otoczeniu, w którym temperatura względna nie przekracza zakresu od -40 do +200 ° C. Niedopuszczalne jest stosowanie w środowisku, w którym temperatura przekracza ten zakres.
b) Produktu nie należy stosować w pobliżu źródeł ciepła, podczas deszczu oraz w miejscach, w których obecne są żrące substancje chemiczne lub produkty.
c) Zabrania się wiązania, zapłatywania, skręcania łańcuchów i sprzączek.
d) Produkt należy stosować wyłącznie w pozycji pionowej.
e) Produkt z wieloma łańcuchami należy stosować pod określonym kątem. Nie używać pod kątem - patrz tabela powyżej.

Środki ostrożności przed użyciem

a) Przed użyciem należy sprawdzić produkt, np. obciążenie osprzętu, długość osprzętu, średnice łańcucha, długość wewnętrzną, szerokość wewnętrzną, rozmiar otworu na hak i inne informacje lub dane na tabliczce znamionowej.
b) Operator musi posiadać odpowiednie kwalifikacje.
c) Operator musi wyraźnie widzieć na znaku obciążenie robocze i zakres zastosowania, przeciążanie jest surowo zabronione. Należy przeprowadzić wizualną kontrolę produktu i dopiero po stwierdzeniu zgodności z wymaganiami można go używać.
d) Przy normalnym użytkowaniu, kąt podnoszenia ma kluczowe znaczenie dla wielkości ładunku. Maksymalny kąt podnoszenia musi wynosić 120 stopni, w przeciwnym razie zawiesie łańcuchowe będzie częściowo przeciążone.
e) Zabrania się stosowania nieformalnych łączników pomiędzy produktem.
f) Zabrania się zawieszania osprzętu łańcuchowego bezpośrednio na elementach nośnych. hak dźwigu lub owijać go wokół haka.
g) Gdy produkt otacza wiszący przedmiot, należy dodać osłony na rogach, aby zapobiec uszkodzeniu łańcuszka i podnoszonego przedmiotu.
h) Temperatura ma pewien wpływ na użytkowanie produktu. Kiedy temperatura jest W zakresie dozwolonym obciążenie stanowi 90% podanego obciążenia znamionowego. Jeśli temperatura mieści się w przedziale 200–300 stopni, stanowi to 90% obciążenia znamionowego. Jeśli wynosi ona ok. 400 stopni, stanowi to 75% obciążenia znamionowego.
i) Punkt podnoszenia haka musi znajdować się na tej samej linii pionowej, co środek ciężkości podnoszonego ciężaru, tak aby podnoszony ciężar był stabilny i zrównoważony, zapobiegając jego ześlizgnięciu się lub przewróceniu podczas podnoszenia.
j) Skręcanie, obracanie i wiązanie między produktami jest zabronione, a sąsiadujące elementy łańcucha powinny być elastyczne.
k) Przy załadunku ciężkich przedmiotów, ruchy podnoszenia, opuszczania i zatrzymywania należy wykonywać powoli i płynnie. Należy zwrócić uwagę na środek ciężkości podnoszonych przedmiotów, unikać obciążení udarowych i nie trzymać ciężkich przedmiotów zawieszonych na łańcuchu przez dłuższy czas.
I) Należy zachować ostrożność podczas obchodzenia się z produktem. Kategoriacznie zabrania się uderzania, dotykania i ciągnięcia produktu po ziemi. Należy zapobiegać upadkom z wysokości, aby uniknąć odkształcenia łańcucha, uszkodzeń jego powierzchni i wnętrza.
m) Surowo zabrania się stosowania produktu w wannach galwanizacyjnych i trawiących!

4. Instrukcja użytkowania:

a) Średnica pierścienia produktu powinna mieścić się w rozmiarze otworu haka dźwigu, a hak dźwigu powinien być wyposażony w sworzeń zabezpieczający.
b) Połącz pierścień produktu z hakiem dźwigu.

c) Zabrania się skręcania i wiązania się produktu w trakcie użytkowania, aby uniknąć kolizji. Podnoszony ładunek powinien być zabezpieczony, aby zapobiec uszkodzeniom;

d) Surowo zabrania się obracania pod obciążeniem;

e) Potrząsanie ładunkiem jest surowo zabronione;

f) Jeśli produkt okaże się za długi, można go wyregulować za pomocą haka regulacyjnego;

g) Zabrania się uderzania w produkt, gdy jest on obciążony;

h) Operator produktu powinien nosić kask ochronny, dobrze dopasowane obuwie ochronne i nie stawać z przedmiotami do niego przymocowanymi.

i) Upewnij się, że zabezpieczenie haka jest całkowicie zaciśnięte, bez żadnej przerwy;

j) W przypadku zawiesi wielołańcuchowych należy sprawdzić ich nośność w tabeli parametrów i stosować ją w ramach dopuszczalnego obciążenia;

k) Podczas rozładunku personel powinien zachować dystans;

I) Po płynnym opadnięciu ładunku należy otworzyć zawleczkę zabezpieczającą hak i oddzielić hak produktu od ładunku;

m) Po pewnym czasie użytkowania produktu należy nanieść smar, aby zapobiec utlenianiu się powierzchni łańcucha, i przechowywać w suchym miejscu.

Okresowe kontrole i wymagania

Przed każdym użyciem należy sprawdzić wygląd produktu pod kątem pęknięć, odkształceń i skręceń. Produktu nie należy już używać i należy go wymienić (nie podlega naprawie), jeśli wystąpi jedno z poniższych zjawisk:

a) Pierścień i haczyk

- Pęknięcia: należy sprawdzić niebezpieczną część dolnej części haka oraz część rowka odciążającego przy gwintowanej części ogona haka. Jeśli pojawi się jakieś pęknięcie, należy je zezłomować.

- Zużycie niebezpiecznej części haka sięga 10% jego pierwotnego rozmiaru;

- Otwarcie powiększono o 10% w porównaniu do rozmiaru oryginalnego

• Odkształcenie skrętne przekracza 10°;

- Odkształcenie plastyczne niebezpiecznego odcinka lub szyjki haka;

b) tańcuch

- łańcuch ulega odkształceniu plastycznemu, gdy wydłużenie osiągnie 5% pierwotnej długości;

- Zużycie pomiędzy pierścieniami łańcucha i częściami stykającymi się pomiędzy pierścieniem łańcucha a mocowaniami końcowymi zmniejsza się do 80% pierwotnej średnicy; zużycie innych części zmniejsza się do 90% pierwotnej średnicy;

- Niebezpieczne zużycie sekcji końcówek zostało zredukowane do 10% pierwotnego rozmiaru;
