MANUAL DE UTILIZADOR CHARGER-C100W i-TEC

PT Leia atentamente todo o manual de instruções. O manual detalhado está disponível no nosso sítio Web www.i-tec.pro/en/no separador "Manuais, controladores". Em caso de problemas, contacte o nosso apoio técnico em: [e-mail]

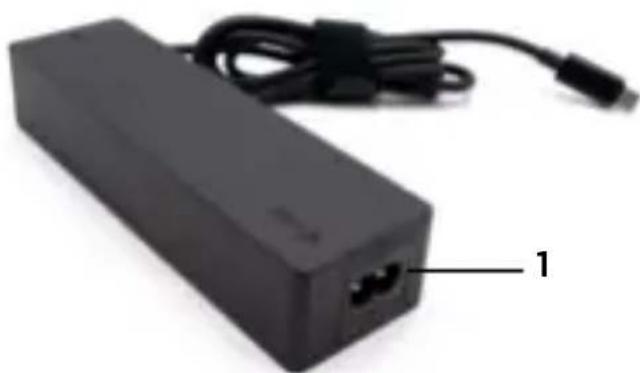

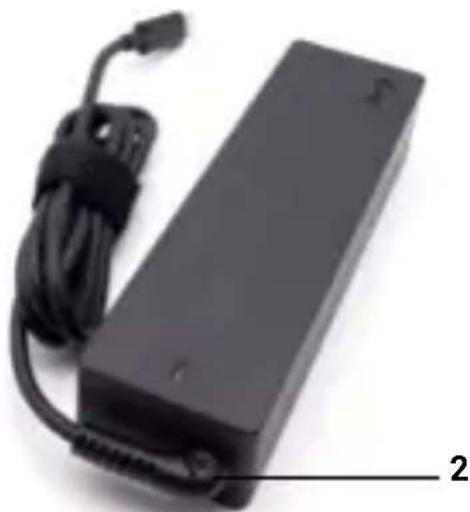

integrado Lado superior:

1. Entrada de alimentação

1. Cabo de carregamento integrado USB-C

1. ndicação LED de alimentação

3

CONTEÚDO

• Carregador universal i-tec USB-C PD 3.0 100W
• Cabo de alimentação CA (150 cm)
• Cabo de alimentação USB-C (100 cm)
• Início rápido

ESPECIFICAÇÕES

- Tensão de entrada AC 100-240V, 50-60 Hz, máx. 1.8A

- Potência de saída (máx.) 100 W

- Eficiência: mais de 89 %

- Tensão de saída USB-C: DC 5V / 9V / 12V / 15V / 20V

- Corrente de saída USB-C: máx. 5 A

- Proteção contra: sobrecarga de corrente, sobretensão, curto-circuito e sobreaquécimento.

- Valores de funcionamento: 0°C - 30°C

- Humidade relativa: 5% - 90%

- Dimensões do produto: 162 x 45 x 30 mm

- Peso do produto: 310g

UTILIZAR O ADAPTADOR DE ALIMENTAÇÃO

Ligue o adaptador universal ao dispositivo:

1. Ligue o adaptador à rede eléctrica de 110/230V, utilizando o cabo fornecido.

2. Ligue o cabo USB-C à porta USB-C do produto que pretende carregar.

INSTRUÇÕES DE SEGURANÇA PARA A UTILIZAÇÃO DA ESTAÇÃO DE HUB

- Instruções gerais de segurança

1. Siga estas directrizes de segurança para evitar possíveis danos no seu computador e garantir a sua própria segurança. Salvo indicação em contrário, todos os procedimentos descritos neste documento pressupõem que o utilizador leu as informações de segurança fornecidas com o computador. Coloque o dispositivo numa superfície dura e nivelada. Deixe aproximadamente 10 cm de espaço livre em todos os lados ventilados para permitir que o ar flua para uma ventilação adequada. A restrição do fluxo de ar pode danificar o equipamento ou provocar um incêndio.

2. Não empilhe os aparelhos nem os coloque tão próximos uns dos outros que fiquem expostos à recirculação ou ao ar pré-aquecido.

3. Verifique se não há nada sobre os cabos e se estes estão posicionados de modo a não poderem ser pisados ou tropeçados.

4. Certifique-se de que todos os cabos estão ligados aos conectores adequados. Alguns conectores são semelhantes e podem ser facilmente confundidos (por exemplo, não ligue o cabo do telefone ao conetor de alimentação).

5. Não coloque o aparelho numa unidade de parede fechada ou numa superfície de tecido macio, como uma cama, um sofá ou uma carpete.

6. Manter o equipamento afastado de fontes de calor.

7. Manter o equipamento afastado de temperaturas extremamente altas ou baixas para que possa funcionar dentro do seu intervalo de funcionamento.

8. Não introduza quaisquer objectos nos orifícios de ventilação ou nas aberturas do aparelho. Se não o fizer, pode provocar um incêndio ou choque elétrico devido a um curto-circuito dos componentes internos.

9. Não utilize o aparelho num ambiente húmido, como, por exemplo, perto de uma banheira de hidromassagem, de um lavatório, de uma piscina ou numa cave húmida.

10. Não utilize equipamento alimentado pela rede eléctrica durante uma tempestade. Podem ser utilizados dispositivos alimentados por bateria se todos os cabos estiverem desligados.

11. Evitar o contacto de líquidos e alimentos com o aparelho.

12. Antes de limpar o aparelho, desligue-o da tomada eléctrica. Limpe o aparelhocom um pano macio humedecido com água. Não utilize produtos líquidos ou em aeros-sol que possam conter substâncias inflamáveis.

13. Para evitar o risco potencial de choque elétrico, não ligue ou desligue quaisquer cabos, nem efectue a manutenção ou reconfigure o equipamento durante uma tempestade.

14. Antes de tocar nos componentes da estação de ancoragem, ligue-se à terra com uma pulseira de ligação à terra ou toque regularmente numa superfície metálica não pintada, como a parte metálica na parte de trás do computador. Durante o trabalho, toque regularmente na superfície metálica não pintada para remover qualquer eletricidade estática que possa danificar os componentes internos.

15. Quando desligar o cabo, puxe o conetor ou a pega, e não o próprio cabo. Alguns cabos têm conectores com fechos ou parafusos que têm de ser desapertados antes de desligar o cabo. Quando desligar os cabos, segure-os a direito para evitar dobrar os pinos. Ao ligar os cabos, certifique-se de que as portas e os conectores estão corretamente rodados e alinhados.

Instruções gerais de segurança relativas à alimentação eléctrica

- Antes de ligar o aparelho a uma tomada eléctrica, verifique a tensão nominal e certifique-se de que a tensão e a frequência necessárias correspondem à fonte de alimentação disponível.

- Certifique-se de que o computador, o monitor e os dispositivos ligados têm a potência eléctrica nominal adequada para funcionar com o adaptador de corrente ligado na sua área.

- Se o cabo de alimentação estiver danificado, não o lique a uma tomada eléctrica.

- Para evitar choques eléctricos, ligue os cabos de alimentação do equipamento a tomadas eléctricas devidamente ligadas à terra. Se o equipamento estiver equipado com um cabo de alimentação de três pinos, não utilize fichas adaptadoras que contornem a função de ligação à terra nem retire o elemento de ligação à terra da ficha ou do adaptador.

- Quando utilizar um cabo de alimentação de extensão, certifique-se de que a potência nominal total dos produtos a ele ligados não excede a corrente nominal do cabo de extensão.

- Se tiver de utilizar um cabo de extensão ou um repartidor, certifique-se de que o cabo de extensão ou o repartidor está ligado a uma tomada eléctrica e não a outro cabo de extensão ou repartidor. O cabo de extensão ou divisor deve ser concebido para fichas com ligação à terra e ligado a uma tomada com ligação à terra.

• Se estiver a utilizar um repartidor com várias tomadas, tenha cuidado ao ligar o cabo de alimentação ao repartidor. Alguns divisores podem permitir que a ficha seja liga-da incorretamente. A ligação incorrecta da ficha de alimentação pode causar danos permanentes no equipamento e pode também provocar um risco de choque elétrico ou incêndio. Certifique-se de que a ponta de ligação à terra da ficha de alimentação está inserida no contacto de ligação à terra do repartidor.
• Quando desligar o aparelho da tomada eléctrica, puxe a ficha e não o cabo.
• Utilize apenas um adaptador de corrente fornecido pela i-tec technologies s.r.o. aprovado para utilização com este dispositivo. A utilização de qualquer outro adaptador de corrente pode provocar incêndio ou explosão.
• Se estiver a utilizar o adaptador de corrente para alimentar o computador ou carregar a bateria, coloque-o numa área ventilada, por exemplo, em cima de uma secretária ou no chão. Não cubra o adaptador de corrente com papel ou outros objectos que possam reduzir o arrefecimento. Não utilize o adaptador de corrente na respectiva mala de transporte.
• O adaptador de corrente pode aquecer durante o funcionamento normal da estação de ancoragem ou do computador.
• Tenha cuidado ao manusear o adaptador durante ou imediatamente após o funcionamento.
• Recomendamos que coloque o adaptador no chão ou numa mesa, de modo a que a luz indicadora fique visível. Desta forma, saberá imediatamente quando o adaptador se desliga devido a influências externas. Se, por algum motivo, a luz verde se apagar, desligue o cabo de alimentação da tomada durante 10 segundos e volte a ligá-lo.
• Nunca utilize um adaptador de corrente que apresente sinais de danos ou desgaste

Em colaboração com o serviço de assistência:

• Verificar a funcionalidade depois de cair na água ou no chão.
• Verificar a funcionalidade quando a tampa está rachada.
• Reclamar do facto de o aparelho não funcionar de acordo com o manual.

PERGUNTAS FREQUENTES

Disponível no nosso sítio Web www.i-tec.pro em "FAQ" para este produto

GLOSSÁRIO DE TERMOS

Interface / porta / conetor / entrada / ranhura - o local onde dois dispositivos estão fisi-camente ligados.

Controlador - um componente semicondutor (chamado chipset) num computador portátil/tablet que assegura o funcionamento de algumas das portas.

Thunderbolt™ - é uma interface de hardware rápida que lhe permite ligar dispositivos (periféricos) ao seu computador através de um barramento de expansão. Thunderbolt combina PCI-Express e DisplayPort numa interface de dados de série. Permite a ligação em cadeia de até 6 dispositivos Thunderbolt™ adicionais, com taxas de transferência Thunderbolt™ 3/4 de até 40Gbit/s.

USB-C / USB Type-C / USB4 / Thunderbolt™ 3/4 - é um conetor simétrico Permite um carregamento mais rápido, potência, função dupla (não só anfitrião, mas também con-vidado), suporte para modos alternativos - Modo Alt (DisplayPort, MHL, Thunderbolt 3, Power Delivery) e notificação de erros através do dispositivo Billboard.

USB-C Power Delivery (USB-C PD) - funcionalidade opcional do conetor USB-C. O conetor com este suporte pode carregar e ser carregado, e suporta cargas de 10W a 240W

USB 3.2 / 3.1 / 3.0 / 2.0 - norma para interface USB / porta para ligação de vários dispositivos USB. Podem ser ligados vários dispositivos USB à estação de ancoragem ou ao adaptador utilizando a interface

USB Tipo A. A porta USB Tipo B é utilizada para ligar a estação de ancoragem ou o adaptador a um computador portátil/tablet.

HDMI/Porta de visualização - Uma norma para uma porta/interface gráfica digital utilizada para ligar monitores e outros dispositivos de visualização gráfica.

LAN (Local Area Network) - rede de área local, atualmente a mais comum é a chamada Ethernet, que é utilizada a estação de ancoragem atinge taxas de transferência teóricas de até 2,5 Gbit/s.

Áudio - termo que designa um dispositivo de entrada (microfone) ou de saída (auscultadores/altifalantes) de áudio.

EUROPEAN UNION ONLY

NOTE: MARKING IS IN COMPLIANCE WITH EU WEEE DIRECTIVE

ENGLISH

Este equipamento está marcado com o símbolo de reciclagem acima. Significa que, no final da vida útil do equipamento, deve eliminá-lo separadamente num ponto de recolha adequado e não colocá-lo no fluxo normal de resíduos domésticos indiferenciados. Isto irá beneficiar o ambiente para todos. (Apenas na União Europeia)

EU Declaration of Conformity / EU Konformitätserklärung / Déclaration EU de conformité / Declaración UE de Conformidad / Dichiarazione di conformità UE / EU Prohlášení o shodě / EU Prehlásenie o zhode / EU Declaracja zgodności / ES atitikties deklaracija / EU-Conformiteitsverklaring / EU-försäkran om överensstämmelse / Declaração de Conformidade UE

Manufacturer, Der Hersteller, Le fabricant, Fabricante, Produttore, Výrobce, Výrobca, Producent, Gamintojas, De fabrikant: i-tec Technologies s.r.o., Kalvodova 2,

709 00 Ostrava - Mariánské Hory, Czech Republic

declares that this product / erklärt hiermit, dass das Produkt / déclare que ce produit / declara que este producto / dichiara che il seguente prodotto / tímto prohlašuje, že výrobek / týmto prehlasuje, že výrobok / deklaruje, že produkt / šiuo pareiškia, kad gaminys / verklaart hierbij dat het product / försäkrar att denna produkt / declara que este produto

Product, Bezeichnung, Le prénom, Producto, Prodotto, Název, Názov, Nazwa, Gaminys, Naam, Produkt, Produto: i-tec Universal Charger USB-C PD 3.0 100W

Model, Modell, Modèle, Modelo, Modello, Model, Model, Model, Modelis, Model, Modell, Modelo: CHARGER-C100W

Determination, Bestimmung, La détermination, Determinación, Determinazione, Určení, Určenie, Opcje, Ustatymas, Doel, Fastställande, Determinação:

Product is intended for use as an accessory for PCs. / Das Produkt ist für die Verwendung als Zubehör für PCs bestimmt. / Le produit est destiné à être utilisé comme accessoire pour les PC. / El producto está destinado a utilizarse como accesorio para PC. /* Il prodotto è destinato all'uso come accessorio per PC. / Výrobek je určen k použití jako příslušenství k PC. / Výrobok je určený na použitie ako príslušenstvo pre PC. / Produkt jest przeznac zony do użytku jako akcesorium do komputerów PC. / Produktas skirtas naudoti kaip asmeninių kompiuterių priedas. / Product is bedoeld voor gebruik als accessoire voor pc's. / Produkten är avsedd för användning som PC-tillbehör. / O produto destina-se a ser utilizado como acessório para PCs.

Declaramos sob a nossa exclusiva responsabilidade que o produto acima mencionado está em conformidade com as seguintes directivas da União Europeia:

EC Directive 2014/30/EU, and 2011/65/EU
