MANUAL DE UTILIZADOR DPI2878B DE DIETRICH
El recipiente utilizado no está adaptado.
2.3 COLLEGAMENTO ELETTRICO
Descobrir os produtos De Dietrich, é experimentar emoções únicas. A atração é imediata desde o primeiro olhar. A qualidade do design é ilustrada pela estética intemporal e pelos acabamentos cuidados que tornam cada objeto elegante e refinado, em perfeita harmonia uns com os outros. Em seguida, surge a irresistível vontade de lhes tocar.
O design De Dietrich tira partido de materiais robustos e conceituados, privilegiando a autenticidade. Associando a tecnologia mais evoluída a materiais nobres, De Dietrich assegura a realização de produtos de alta execução ao serviço da arte culinária, uma paixão partilhada por todos os amantes da cozinha. Desejamos-lhe muita satisfação na utilização deste novo aparelho.
Agradecemos a sua confiança.
www.dedietrich-electromenager.com
Antes de ligar o seu aparelho, leia com atenção este guia de instalação e utilização, para se familiarizar mais rapidamente com o seu funcionamento.
Encontre o guia do utilizador e mais informações sobre estes produtos, utilizando o código QR no final deste documento.
Segurança e precauções importantes....4
Meio ambiente....6
1 Apresentação....7
2 Instalação ....9
2.1 Remoção da embalagem 9
2.2 Encastramento 9
2.3 Ligação 11
3 Utilização....12
3.1 Seleção do recipiente....13
3.2 Seleção do foco....13
3.3 Colocação em funcionamento / Desligar 13
3.4 Regulação da potência....13
3.5 Horizone 14
3.6 Ajuste do temporizador....14
3.7 Tecla "Elapsed time"......15
3.8 Bloqueio dos comandos....15
3.9 Função "Recall" 15
3.10 Função "Boil" 16
3.11 Segurança e recomendações....16
4 Manutenção....18
5 Avarias....19
6 Serviço de apoio ao cliente ....20
SEGURANÇA E PRECAUÇÕES IMPOR- TANTES
INSTRUÇÕES DE SEGURANÇA IMPORTANTES A LER COM ATENÇÃO ANTES DA UTILIZAÇÃO E A CONSERVAR PARA FUTURAS UTILIZAÇÕES.
Este manual está igualmente disponível para carregamento no site Internet da marca.
Este aparelho pode ser utilizado por crianças de pelo menos 8 anos de idade e por pessoas de capacidades físicas, sensoriais ou mentais reduzidas, ou pessoas sem experiência e conhecimentos suficientes, se estas tiverem sido devidamente informadas ou formadas relativamente à utilização deste aparelho, de maneira segura e compreendendo as riscos envolvidos.
As crianças não devem brincar com o aparelho.
A limpeza e a conservação pelo utilizador não devem ser efetuadas por crianças sem supervisão.
Crianças de menos de 8 anos devem ser mantidas afastadas, a menos que sejam vigiadas permanentemente.
O aparelho e as suas partes acessíveis tornam-se quentes durante a utilização.
Devem ser tomadas precauções para evitar tocar nos elementos de aquecimento.
Objetos metálicos como facas, garfos, colheres e tampas não devem ser colocados sobre a superfície, pois podem ficar quentes.
À sua placa de cozinha possui um dispositivo de segurança para crianças, que bloqueia a sua utilização à paragem ou durante a cozedura (ver o capítulo: utilização da segurança crianças).
O seu aparelho está em conformidade com as Diretivas e regulamentações europeias às quais está sujeito.
Para que não haja interferências entre a sua placa de cozinha e um estimulador cardíaco, é preciso que este tenha sido concebido em conformidade com a regulamentação aplicável. Informe-se junto do seu fabricante ou do seu médico.
Una cozedura com óleo ou outra matéria gorda efetuada sobre uma placa e sem supervisão pode ser perigosa e dar lugar a um incêndio. NUNCA tente apagar um incêndio com água; deve cortar a alimentação do aparelho antes de cobrir a chama com, por exemplo, uma tampa ou uma cobertura anti-incêndio.
ATENÇÃO: a cozedura deve ser supervisionada. Uma cozedura curta necessita de um supervisionamento contínuo.
Risco de incêndio: não
SEGURANÇA E PRECAUÇÕES IMPOR- TANTES
armazenar objetos sobre as zonas de cozedura.
Se a superfície estiver fissurada, deligar o aparelho para evitar o risco de choque elétrico.
Não utilize a sua placa de cozinha antes de ter substituído a parte superior em vidro.
Evite impactos com os recipientes, a superfície de vidro vitrocerâmica é muito resistente, mas não é no entanto inquebrável.
Não colocar uma tampa quente em contacto direto com a sua placa de cozinha. Um efeito de «ventosa» poderia deteriorar a superfície vitrocerâmica. Evite as fricções de recipientes que podem com o tempo provocar uma degradação da decoração da superfície vitrocerâmica.
Para a cozedura, nunca utilize folhas de papel de alumínio. Nunca coloque produtos embalados com alumínio, ou em bandejas de alumínio, sobre a sua placa de cozedura. O alumínio fundiria e deterioraria definitivamente o seu aparelho de cozedura.
Não guarde no móvel situado sob a sua placa de cozedura os seus produtos de limpeza ou produtos inflamáveis.
Estas placas devem ser ligadas à rede elétrica através de um dispositivo de corte omnipolar em conformidade com as regras de instalação em vigor. Um dispositivo de desligamento deve estar incorpo-
rado na canalização fixa.
O seu fogão está concebido para funcionar a 50Hz ou 60Hz (50Hz/60Hz) sem qualquer intervenção especial da sua parte.
Após a utilização, desligar o fogão através do seu dispositivo de controlo e não confiar no sensor da panela.
Se o cabo de alimentação elétrica estiver deteriorado, deve ser substituído pelo fabricante, pelo seu serviço Pós-Venda ou por pessoas de qualificação similar, para evitar um perigo.
Certifique-se de que o cabo de alimentação de qualquer aparelho elétrico, ligado à proximidade da placa de cozinha, não está em contacto com as zonas de cozedura.
Nunca utilize limpadores a vapor para a conservação da sua placa.
Este aparelho não se destina a ser posto em funcionamento atraves de um dispositivo de temporização externo ou de um sistema de comando à distância separado.
ADVERTÊNCIA: Utilize unicamente proteções de placas concebidas pelo fabricante do aparelho de cozedura, referenciadas no aviso de utilização como tendo sido adaptadas ou incorporadas no aparelho. A utilização de proteções não apropriadas pode provocar acidentes.
Medio ambiente
Proteção do meio ambiente
Este símbolo indica que este aparelho não deve ser tratado como um resíduo doméstico.
O seu aparelho contém vários materiais recicláveis. Assim, é marcado com este
símbolo para indicar que os aparelhos usados devem ser colocados num ponto de recolha adequado.
Informe-se junto do seu revendedor ou junto dos serviços técnicos da sua cidade para conhecer os pontos de recolha de aparelhos usados mais próximos da sua residência. A reciclagem dos aparelhos organizada pelo fabricante será assim realizada nas melhores condições, em conformidade com a diretiva europeia sobre resíduos de equipamentos elétricos e eletrónicos.
Alguns materiais da embalagem deste aparelho são também recicláveis. Participe na sua reciclagem contribuindo para a proteção do meio ambiente, eliminando-os nos contentores previstos para o efeito.
Agradecemos a sua colaboração na proteção do meio ambiente.
Conselho de economia de energia
Cozinhar com uma tampa bem ajustada economiza energia. Se utilizar uma tampa de vidro, poderá controlar perfeitamente a cozedura.

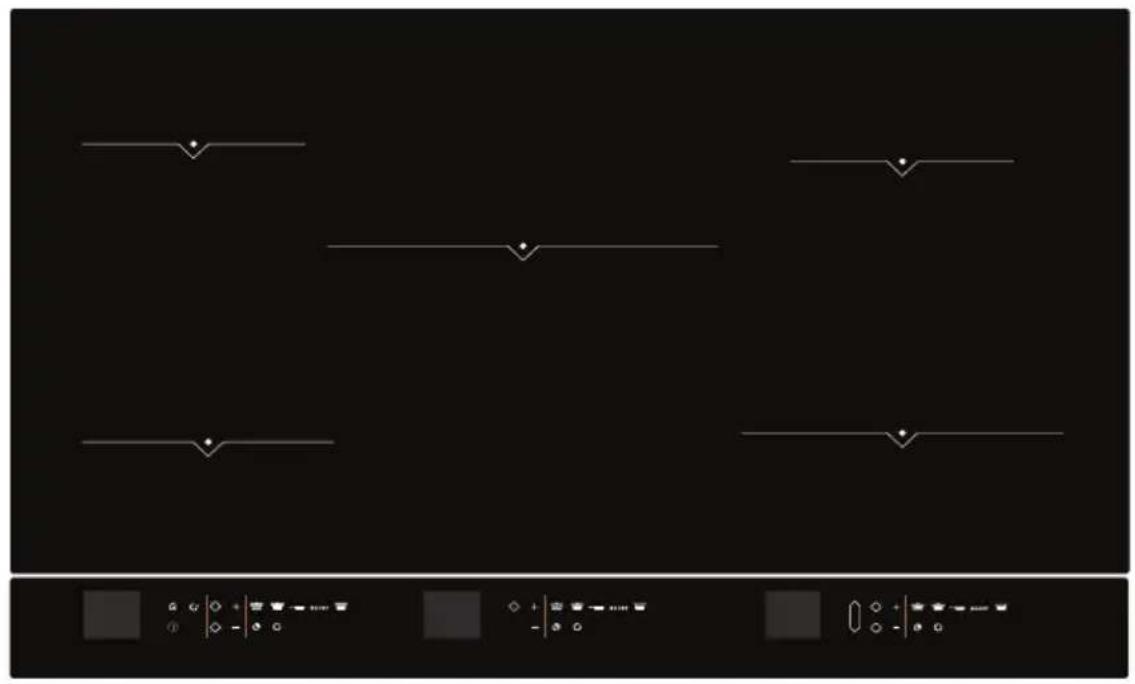

1 APRESENTAÇÃO
2.1 REMOÇÃO DA EMBALAGEM

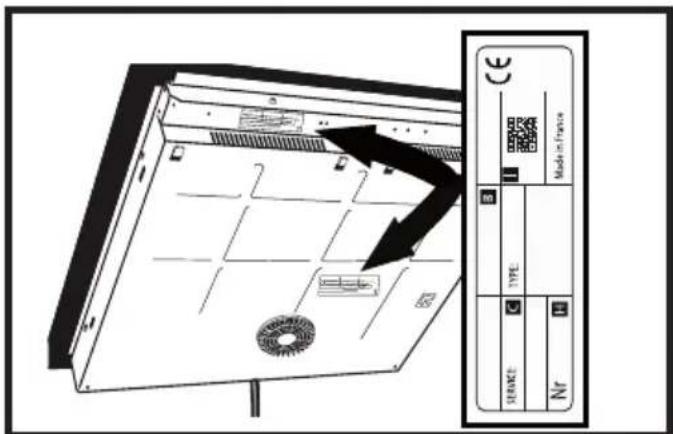

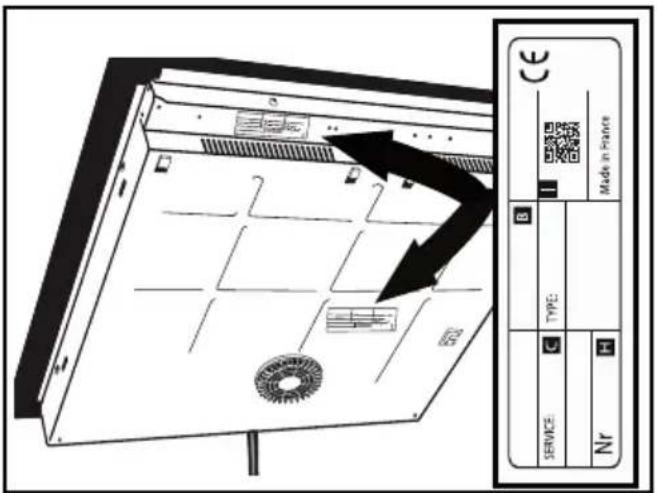

Para um uso futuro, retire todos os elementos de proteção. Verifique e respeite as características do aparelho que figuram na placa informativa. Queira anotar nos quadros abaixo as referências de serviço e de tipo norma que figuram nesta placa.
Service : ....
Type : ....
2.2 ENCASTRAMENTO
Verifique que as entradas e saídas de ar estão efetivamente livres.
Tenha em conta as indicações relativas às dimensões de encastramento (em milímetros) da bancada destinada a receber a placa de cozinha. Verifique se o ar circula corretamente entre a parte de frente e a parte de trás da sua placa de cozinha.
- Acabamento nivelado C
- Ponta biselada D
Em caso de instalação da placa de cozinha acima de uma gaveta, ou acima de um forno encastrável, respeite as dimensões indicadas nas ilustrações para assegurar uma saída de ar suficiente na frente.

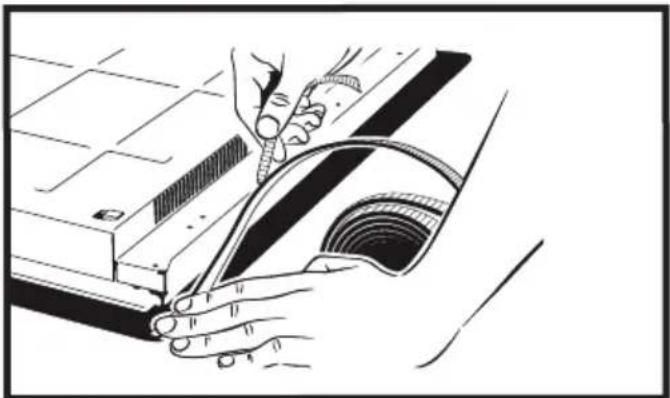

Colar cuidadosamente a junta à volta do vidro da placa de cozedura, antes do encastramento.


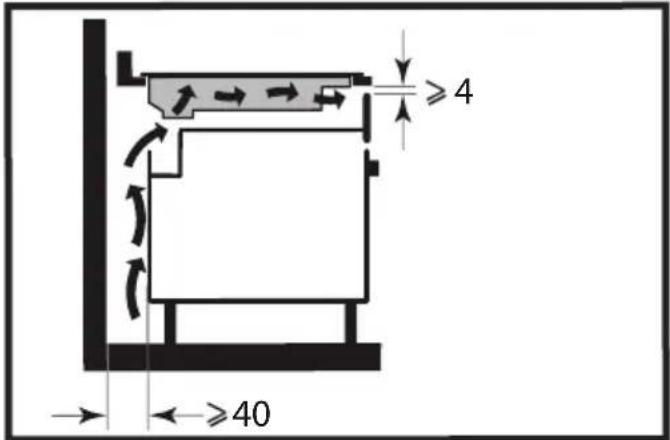

≥4 ≥40
Se o seu forno estiver instalado sob a placa de cozinha, os dispositivos de segurança térmica da placa podem limitar a sua utilização simultânea com a do forno em modo de pirólise, visualização do código "F7" nas zonas de comando.. Se isso acontecer, recomendamos que aumente a zona de ventilação da placa de cozinha, efetuando uma abertura na parte lateral do móvel (8cm x 5cm).
2 INSTALAÇÃO

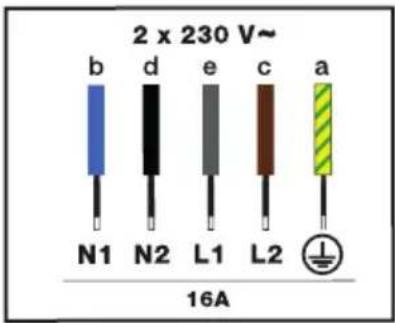

2.3 LIGAÇÃO ELÉTRICA
Estas placas devem ser ligadas à rede elétrica através de um dispositivo de corte omnipolar em conformidade com as regras de instalação em vigor. Um dispositivo de desligamento deve estar incorporado na canalização fixa.
Identifique o tipo de cabo da sua placa de cozinha, segundo o número de fios e as cores.
À colocação sob tensão da sua placa de cozinha, ou após um corte prolongado da corrente, um código aparece no teclado de comando (esta indicação está reservada, eventualmente, ao seu Serviço Pós-Venda, o utilizador da placa não o deve ter em conta).
Estas informações desaparecem após cerca de 30 segundos.


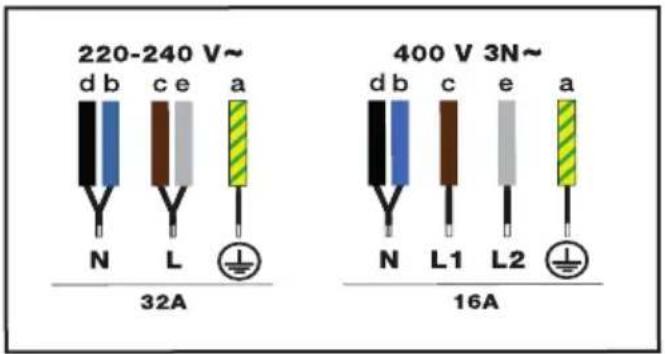

220-240 V~ d b c e a N L 32A 400 V 3N~ d b c e a N L1 L2 16A


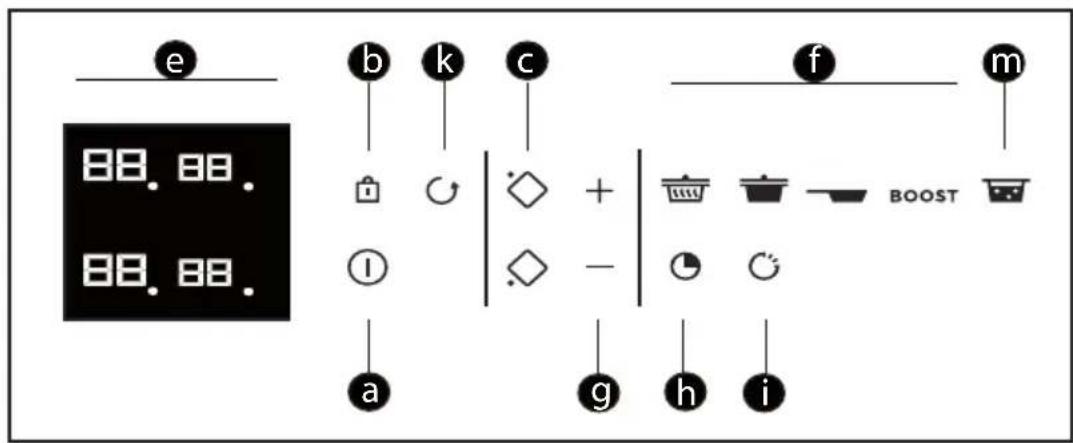

e 88. 88. 88. 88. b k c 1 a g h i f m BOOST


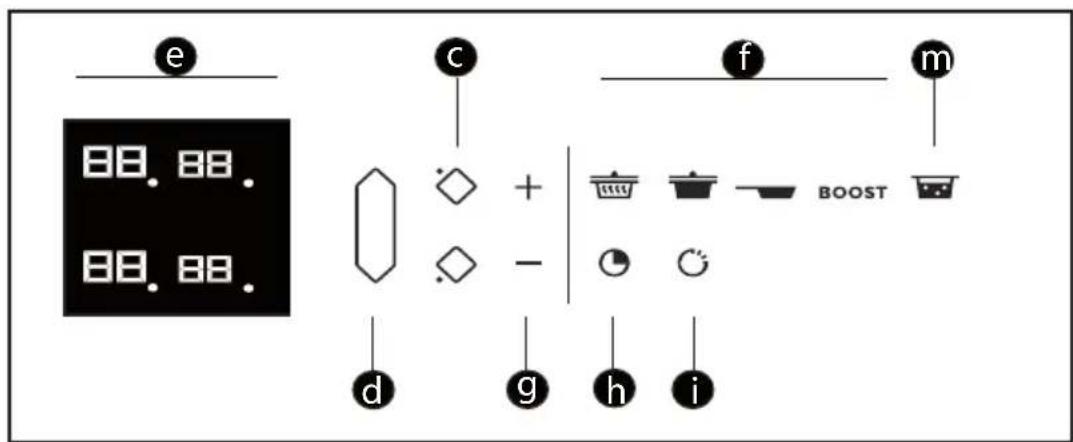

e 88. 88. 88. 88. c ◇ + ◇ - d g h i f m BOOSTLéxico do teclado
a = Ligação / Desligamento
b = Bloqueio / "Clean Lock"
c = Escolha da zona de cozedura
d = Horizone
e = Visor
f = Pré-seleção
= Ajuste potência / tempo
h = Temporizador
= Função "Elapsed time"
k = Função "Recall"
= Função "Boil"
3 UTILIZACIÓN
3.1 SELEÇÃO DO RECIPIENTE
A maioria dos recipientes é compatível com a indução. Só os recipientes de vidro, barro, alumínio sem fundo especial, cobre e certos materiais inoxidáveis não magnéticos não funcionam com o aquecimento por indução.
Sugerimos que escolha recipientes com fundo espesso e plano. Desta forma, o calor será bem repartido e a cozedura mais homogénea. Nunca colocar um recipiente vazio para esquentar sem vigilância.
Evite pousar recipientes sobre o painel de comando.
3.2 SELEÇÃO DO FOCO

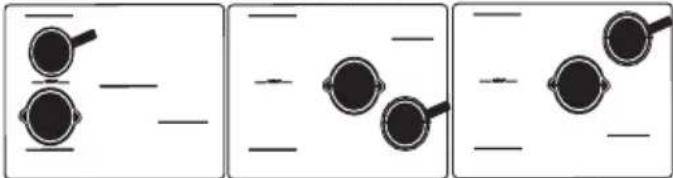

Vários focos estão à sua disposição para posicionar os seus recipientes. Seleccione o mais conveniente, em função do tamanho do recipiente. Se a base do recipiente for demasiado pequena, o indicador de potência começa a piscar e o foco não funciona, mesmo se o material do recipiente for indicado para indução. Assegure-se de nunca utilizar recipientes de um diâmetro inferior ao diâmetro do foco (ver tabela).
| Diâmetro do foco (cm) | Potência máx. do foco (Watts) | Diâmetro do fundo do recipiente (cm) |
| 16 2400 10 | 18 | |
| 18 2800 11 | 22 | |
| 23 3700 12 | 24 | |
| 28 3700 15 | 32 | |
| Horizone 3700 | 8 - Ovale - | poisonnière |
| 1/2 zone 2800 | 1 - 22 |
Aquando da utilização simultânea de vários s, a placa gere a repartição da potência para ultrapassar a potência total desta.
Quando utilizar a potência máxima (Boost) em vários focos ao mesmo tempo, considere privilegiar o melhor posicionamento dos seus recipientes e evite as seguintes configurações.
No Boost
3.3 LIGAÇÃO - DESLIGAMENTO ①
Prima longamente o botão Ligação/ Desligamento ①. Um "0" pisca em cada foco durante 8 segundos.
Se nenhum recipiente for detetado, selecione o seu foco.
Se um recipiente for detetado, o "0" pisca com um ponto. Pode então escolher a potência desejada. Se não selecionar uma potência, a zona de cozedura desliga-se automaticamente.
Desligamento de uma zona / placa
Prima longamente o botão da zona C, um bip longo é emitido e o visor apaga-se, ou o símbolo "H" (calor residual) aparece.
Prima o botão Ligação / Desligamento para a paragem completa da placa.
3.4 AJUSTE DA POTÊNCIA
Prima o botão + ou - g para ajustar o nível de potência de 1 a 19. Neste caso, é possível marcar diretamente os dígitos correspondentes à potência desejada.
Uma pressão no botão "0" desligará o foco.
Durante a colocação em funcionamento, pode passar diretamente para a potência máxima (exceto boost) premindo o botão “-” da zona.
3 UTILIZACIÓN
Pré-seleção de potência::
Quatro botões f estão à sua disposição para aceder diretamente a níveis de potência pré-estabelecidos:
= potência 2 - Manter quente
= potência 10 - Cozinho lar lentamente
= potência 19 - Tostar por fora
BOOST = potência máxima
Estes valores de potência são modificáveis, exceção feita para o BOOST.
Proceda da seguinte maneira:
A placa de cozedura tem de estar desligada.
- Selezione
ou por uma
pressão prolongada.
- Defina a nova potência premindo o botão + ou - .
- Um bip valida a sua ação após um momento.
Nota: As potências devem estar compreendidas entre
1 e 3 para
4 e 11 para
12 e 19 para
3.5 HORIZONE — Horizone ^tech —
A seleção da zona livre faz-se utilizando o botão d
O ajuste da potência e do temporizador efetua-se como para um foco normal.
Para parar a zona, prima longamente o botão d, um bip longo é emitido e os visores apagam-se ou o símbolo “H” aparece.
Uma pressão no botão do foco da frente ou de trás da zona desativará a função e transferirá os ajustes ao foco selecionado.
Cada zona de cozedura possui um temporizador próprio. Este pode ser acionado se a respetiva zona de aquecimento estiver em funcionamento.
Para colocá-lo em funcionamento ou modificá-lo, prima o botão do temporizador.
Neste caso, é possível marcar diretamente os dígitos correspondentes ao tempo desejado, um depois do outro.
Uma pressão no botão “0” anulará o temporizador. Para facilitar a regulação de tempos mais longos, pode aceder directamente a 99 min, premindo imediatamente o botão -.
O final da cozedura é indicado pelo aparecimento do número 0 e por um sinal sonoro. Para apagar estas informações, prima um botão qualquer do comando da zona de aquecimento em questão. Se não o fizer, as indicações pararão automaticamente após alguns instantes.
Para parar o temporizador durante a cozedura, prima ao mesmo tempo e longamente os botões + e -, ou volte ao 0 com o botão -, ou marque "0" no teclado numérico.
Temporizador independentet
Esta função permite cronometrar um evento sem realizar um aquecimento.
- Seleccione uma zona não utilizada.
- Regule o tempo com os botões g. Aparece um "t" a piscar no mostrador
3 UTILIZACIÓN
Nota:
Pode parar a paragem decrescente mantendo pre-mido o botão de escolha do fogão.
3.7 Tecla "ELAPSED TIME"
Esta função permite apresentar o tempo decorrido desde a última modificação de potência de um foco escolhido.
Para utilizar esta função, prima o botão 📊. O tempo decorrido pisca no visor do temporizador do foco seleccionado.
Se desejar que o seu aquecimento termine num tempo definido, prima o botão e depois, dentro de 5 segundos, prima o + do temporizador para aumentar o tempo de aquecimento que deseja obter. A apresentação do tempo decorrido fica fixa durante 3 segundos e depois a apresentação do tempo restante aparece. É emitido um som para confirmar a sua escolha.
Esta função existe com ou sem a função do temporizador.
Observação: se for apresentado um tempo no temporizador, não pode mudar este tempo nos 5 segundos seguintes após a pressão no Passados esses 5 segundos, poderá modificar o tempo de cozedura.
3.8 BLOQUEIO DOS COMANDOS
Segurança das crianças
A sua placa de cozinha possui um sistema de segurança para crianças que bloqueia os comandos quando esta está parada ou em funcionamento (para preservar os seus ajustes). Por razões de segurança, só o botão “desligar” e os botões de seleção estão sempre ativos e autorizam a paragem da placa ou o corte de uma zona de aquecimento.
Bloqueio
Prima o botão 📋(cadeado) até que o símbolo de bloqueio “bloc” apareça nos visores e um bip confirme a sua manobra
Placa bloqueada em funcionamento
A apresentação das zonas de cozedura em funcionamento indica alternadamente a potência e o símbolo de bloqueio.
Ao premir os botões de potência ou do temporizador das zonas em funcionamento:
"bloc" aparece 2 segundos e desaparece em seguida.
Desbloqueio
Prima o botão até que o símbolo de bloqueio "bloc" desapareça no visor e um bip confirme a sua manobra.
Função "CLEAN LOCK"
Esta função permite o bloqueio temporário da sua placa durante a limpeza.
Para ativar o Clean lock:
Prima brevemente o botão 📄(cadeado). Um bip é emitido e o símbolo “bloc” pisca no visor.
Após um tempo predefinido, o bloqueio desliga-se automaticamente. Soa um sinal sonoro duplo e o símbolo “bloc” apaga-se. Pode desativar a função “Clean Lock” a qualquer momento por uma pressão prolongada no botão
3.9 FUNÇÃO "RECALL"
Esta função permite visualizar os últimos ajustes "potência e temporizador" de todos os focos apagados desde há menos de 3 minutos.
Para utilizar esta função, a placa deve estar desbloqueada. Prima o botão Ligação / Desligamento e depois brevemente o botão
3 UTILIZACIÓN
3.10 FUNÇÃO BOIL
上：
Esta função permite ferver água e mantê-la em ebulição para cozer massa, por exemplo.
Selecione o seu foco, efetue uma breve pressão no botão "Boil"
BOOST
Por predefinição a quantidade de água proposta é de 2 litros mas tem a possibilidade de modificá-la com os botões + ou -.
Valide premindo o símbolo «Boil» ou aguarde alguns segundos e a validação se fará automaticamente.
A cozedura começa.
Um bip é emitido quando a água entra em ebulição e o símbolo "Boil" desfila no visor.
Deite então as massas e valide tocando no botão "Boil".
Por predefinição, o visor propõe uma potência e uma duração de cozedura de 8 minutos.
Pode no entanto ajustar a potência e o tempo de cozedura propostos.
Um sinal sonoro é ouvido ao fim da cozedura.
NOTA : É importante que a temperatura da água esteja à temperatura ambiente no início da cozedura, pois isso influenciaria no resultado final.
Para esta função, não utilize recipientes de ferro fundido.
Pode também utilizar essa função para cozer qualquer alimento que requeira uma cozedura em água fervente.
Conselho de economia de energia
Cozinhar com uma tampa bem ajustada economiza energia. Se utilizar uma tampa de vidro, poderá controlar perfeitamente a cozedura.
3.11 SEGURANÇA E RECOMENDAÇÕES Calor residual
Após o uso intensivo, a zona de aquecimento que acabou de utilizar pode ficar quente durante alguns minutos.
Um "H" aparece durante este período.
Evite tocar nas zonas em questão.
Cada zona de aquecimento está equipada com um sensor de segurança que controla constantemente a temperatura do fundo do recipiente. Em caso de esquecimento de um recipiente vazio numa zona de aquecimento acesa, este sensor adapta automaticamente a potência da placa e limita assim qualquer risco de deterioração do recipiente ou da placa.
Proteção em caso de derrame
A paragem da placa pode ser desencadeada nos 3 casos seguintes:
- Derrame por cima dos botões de comando
- Pano molhado colocado em cima dos botões.
- Objeto metálico colocado em cima dos botões de comando
Retire o objeto ou limpe e seque os botões de comando e depois reinicie a cozedura.
Neste caso, o símbolo - é visualizado, acompanhado de um sinal sonoro.
3 UTILIZACIÓN
Sistema "Auto-Stop"
No caso de se esquecer de desligar um cozinhado, esta placa está equipada com uma função de segurança denominada “Auto-Stop” que desliga automaticamente a zona de aquecimento esquecida, após um tempo predefinido (compreendido entre 1 e 10 horas, consoante a potência utilizada).
Se esta segurança for ativada, o corte da zona de aquecimento é assinalado pela visualização “AS” na zona de comando e um sinal sonoro é emitido durante cerca de 2 minutos. Para o desativar, basta premir um botão qualquer dos comandos.
Sons semelhantes aos do mecanismo de um io podem se produzir.
Estes ruídos intervem somente quando a placa está em funcionamento e desaparecem ou diminuem em função da configuração de aquecimento. Silvos também podem aparecer segundo o modelo e a qualidade do seu recipiente. Os ruídos descritos são normais, fazem parte da tecnologia de indução e não indicam uma avaria.
Não recomendamos dispositivos de proteção aca.
4 MANTENIMIENTO
El recipiente utilizado no está adaptado.
Qualquer trabalho no seu aparelho deve ser realizado por um profissional qualificado que seja uma marca registada. Quando telefonar, para facilitar o tratamento do seu pedido, queira ter consigo as referências completas do seu aparelho (referência comercial, referência de serviço, número de série). Esta informação pode ser encontrada na chapa de identificação.
B: Referência de vendas
C: Referência de serviço
H: Número de série
I: Código QR
