FDL 9165 XS - Exaustor de cozinha FRANKE - Manual de utilização gratuito

Marca	Franke
Modelo	FDL 9165 XS
Categoria	Coifa aspirante
Tipo de instalação	Fixação na parede
Largura	90 cm
Distância mínima ao plano de cozimento	650 mm (gás), 650 mm (elétrico)
Número de velocidades	4
Comando	Tátil
Iluminação	Integrada
Filtro de gordura	Lavável na máquina de lavar louça
Filtro de carvão ativado	Substituição a cada 4 meses
Diâmetro de saída de ar	120 mm mínimo
Alimentação	220-240 V, 50/60 Hz
Classe de proteção	Classe I (aterramento necessário)
Material	Aço inoxidável
Peso	Aproximadamente 15 kg
Manutenção dos filtros de gordura	A cada 2 meses
Utilização	Apenas doméstico

Perguntas frequentes - FDL 9165 XS FRANKE

Qual é a distância mínima entre a coifa e o plano de cozimento?

A distância de segurança mínima é de 650 mm para fogões a gás e elétricos. Se as instruções do plano de cozimento especificarem uma distância maior, respeite essa distância.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses (ou mais frequentemente em caso de uso intensivo). Eles são laváveis na máquina de lavar louça.

Quando substituir o filtro de carvão ativado?

O filtro de carvão ativado não se lava e deve ser substituído a cada 4 meses aproximadamente, ou mais frequentemente em caso de uso intenso.

Posso usar a coifa com um fogão a gás?

Sim, mas certifique-se de que o ambiente esteja bem ventilado e que a pressão negativa não ultrapasse 0,04 mbar para evitar o retorno dos gases.

Como ajustar as velocidades da coifa?

Use os botões táteis: T1 para a 1ª velocidade (parar), T2 para a 2ª, T3 para a 3ª (toque breve) ou 4ª temporizada (toque prolongado de 2 segundos). A luz acende com o botão L.

O que fazer em caso de falha ou mau funcionamento?

Verifique primeiro a alimentação elétrica. Se o problema persistir, entre em contato com um técnico autorizado para reparo. Não desmonte o aparelho você mesmo.

Posso instalar a coifa eu mesmo?

A instalação elétrica deve ser realizada por um técnico competente para cumprir as normas de segurança. O aterramento é obrigatório para aparelhos Classe I.

A coifa é compatível com exaustão externa?

Sim, ela pode ser conectada a um duto de exaustão externo. Use um tubo de pelo menos 120 mm de diâmetro e respeite as normas locais.

Como fazer a manutenção da iluminação da coifa?

A iluminação integrada acende com o botão L. Para substituí-la, consulte um profissional. Limpe a superfície com um pano úmido e detergente neutro.

Quais produtos usar para limpar a coifa?

Use um pano úmido e detergente líquido neutro. Evite produtos abrasivos ou à base de álcool que possam danificar a superfície.

MANUAL DE UTILIZADOR FDL 9165 XS FRANKE

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as caraterísticas de funcionamento e de segurança do aparelho.

Aligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

- Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.

- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regula-mentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

• Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

- Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.

- Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com apare-

Ihos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

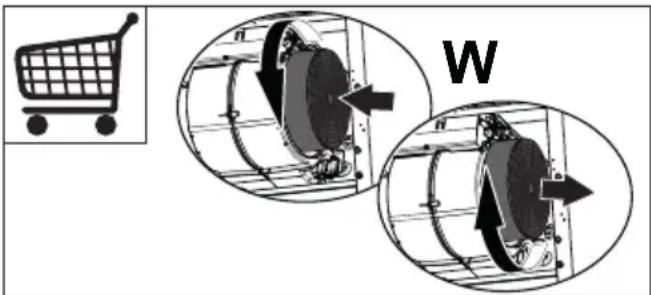

- O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento, ou com maior frequência no caso de uso muito intenso (W).

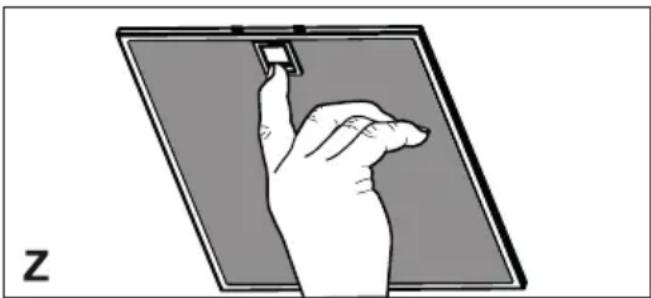

- Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

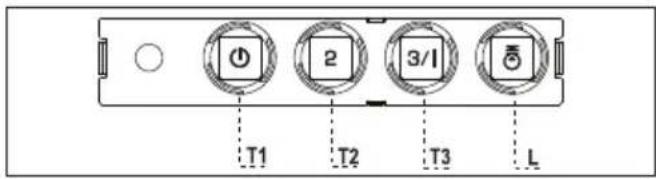

4. COMANDOS

TECLA LED FUNÇÕES
T1Velocidade	Aceso Liga	o motor com velocidade I.
	- Desliga o motor.
T2Velocidade	Aceso Liga	o motor com velocidade II.
T3Velocidade	Fixo Premida	breves instantes, liga o motor com velocidade III.
	Intermitente	Premida durante 2 segundos. Activa a velocidade IV durante 6 minutos. No fim deste período de tempo o sistema retoma a velocidade anterior. Indicada para condições de máxima emissão de fumos de cozedura.
L Luz	- Liga e desliga o sistema de iluminação.

Atenção: A tecla T1 desliga o motor, passando sempre para a velocidade I.

5. ILUMINAÇÃO

Lâmpada Absorção (W) Ligação Tensão (V) Dimensão (mm) Código ILCOS
	4 E14 220 – 240 107 x 37		DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
