FDL 9165 XS - Okap kuchenny FRANKE - Bezpłatna instrukcja obsługi

Marka	Franke
Model	FDL 9165 XS
Kategoria	Okap kuchenny
Typ instalacji	Montaż ścienny
Szerokość	90 cm
Minimalna odległość od płyty grzewczej	650 mm (gaz), 650 mm (elektryczny)
Liczba prędkości	4
Sterowanie	Dotykowe
Oświetlenie	Wbudowane
Filtr tłuszczowy	Zmywalny w zmywarce
Filtr węglowy	Wymiana co 4 miesiące
Średnica wylotu powietrza	Minimum 120 mm
Zasilanie	220-240 V, 50/60 Hz
Klasa ochronności	Klasa I (wymagane uziemienie)
Materiał	Stal nierdzewna
Waga	Około 15 kg
Konserwacja filtrów tłuszczowych	Co 2 miesiące
Zastosowanie	Tylko do użytku domowego

Często zadawane pytania - FDL 9165 XS FRANKE

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna bezpieczna odległość wynosi 650 mm dla kuchenek gazowych i elektrycznych. Jeśli instrukcje płyty grzewczej podają większą odległość, należy jej przestrzegać.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące (lub częściej przy intensywnym użytkowaniu). Są one zmywalne w zmywarce.

Kiedy wymienić filtr węglowy?

Filtr węglowy nie podlega myciu i należy go wymieniać co około 4 miesiące, lub częściej przy intensywnym użytkowaniu.

Czy mogę używać okapu z kuchenką gazową?

Tak, ale upewnij się, że pomieszczenie jest dobrze wentylowane, a podciśnienie nie przekracza 0,04 mbar, aby uniknąć cofania się gazów.

Jak ustawić prędkości okapu?

Użyj przycisków dotykowych: T1 dla pierwszej prędkości (zatrzymanie), T2 dla drugiej, T3 dla trzeciej (krótkie naciśnięcie) lub czwartej czasowej (długie naciśnięcie przez 2 sekundy). Światło włącza się przyciskiem L.

Co zrobić w przypadku awarii lub nieprawidłowego działania?

Najpierw sprawdź zasilanie. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym serwisem w celu naprawy. Nie demontuj urządzenia samodzielnie.

Czy mogę samodzielnie zainstalować okap?

Instalacja elektryczna powinna być wykonana przez wykwalifikowanego technika zgodnie z normami bezpieczeństwa. Uziemienie jest obowiązkowe dla urządzeń klasy I.

Czy okap jest kompatybilny z odprowadzaniem na zewnątrz?

Tak, może być podłączony do zewnętrznego kanału wentylacyjnego. Użyj rury o średnicy co najmniej 120 mm i przestrzegaj lokalnych przepisów.

Jak dbać o oświetlenie okapu?

Wbudowane oświetlenie włącza się przyciskiem L. Wymianę zleć profesjonaliście. Powierzchnię czyść wilgotną szmatką i neutralnym detergentem.

Jakich produktów używać do czyszczenia okapu?

Użyj wilgotnej szmatki i neutralnego detergentu w płynie. Unikaj produktów ściernych lub na bazie alkoholu, które mogą uszkodzić powierzchnię.

INSTRUKCJA OBSŁUGI FDL 9165 XS FRANKE

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).

• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.

• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być moźliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwa-

nia spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przy- stąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lor-netka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby

o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrznemogąstać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

• Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.
• Jeżeli okap używany jest jednocześnie z urządzeniami spaającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić

odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol ✉ znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się

wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.

- Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

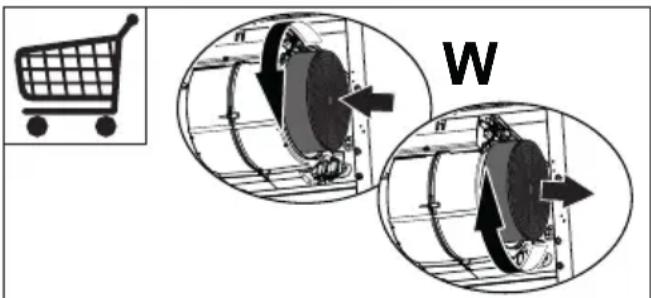

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

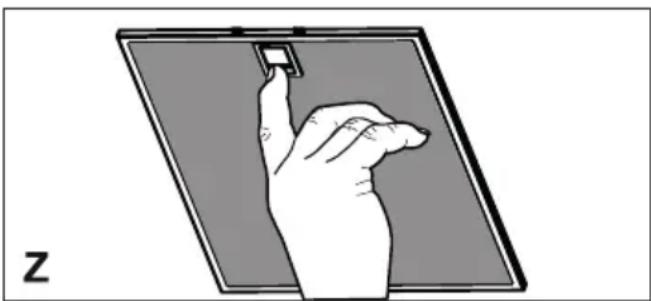

- Filtry przeciw-tłuszczowe należy myć, co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

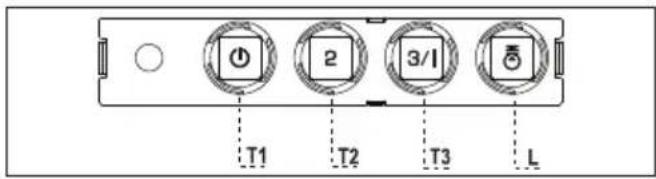

4. STEROWANIE

PRZYCISK DIODA FUNKCJE
T1Prędkość	Włączona Uruchomienie silnika z pierwszą prędkością.
	- Wyłączanie silnika.
T2Prędkość	Włączona Uruchomienie silnika z drugą prędkością.
T3Prędkość	Stała Krótkie naciśnięcie powoduje uruchomienie silnika z trzecią prędkością
	Miga Naciśnięcie na 2 sekundy. Aktywacja czwartej prędkości na 6 minut, po tym czasie prędkość po-wraca do wcześniej ustawionej. Dostosowana do obecności bardzo intensywnych oparów z gotowania.
LOświetlenie	- Włączanie i wyłącza-nie oświetlenia.

Uwaga: Przycisk T1 wyłącza silnik, przechodząc zawsze przez pierwszą prędkość.

5. OŚWIETLENIE

Typ żarówki	Moc (W)	Mocowanie	Napięcie (V)	Wymiary (mm)	Kod ILCOS
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
[wxwd]	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
