FDL 9165 XS - Liesituuletin FRANKE - Ilmainen käyttöohje ja opas

Merkki	Franke
Malli	FDL 9165 XS
Kategoria	Liesituuletin
Asennustapa	Seinäkiinnitys
Leveys	90 cm
Vähimmäisetäisyys keittotasoon	650 mm (kaasu), 650 mm (sähkö)
Nopeuksien määrä	4
Ohjaus	Kosketus
Valaistus	Sisäänrakennettu
Rasvasuodatin	Astianpesukoneessa pestävä
Aktiivihiilisuodatin	Vaihto 4 kuukauden välein
Ilmanpoiston halkaisija	Vähintään 120 mm
Virtalähde	220-240 V, 50/60 Hz
Suojausluokka	Luokka I (maadoitus vaaditaan)
Materiaali	Ruostumaton teräs
Paino	Noin 15 kg
Rasvasuodattimen huolto	2 kuukauden välein
Käyttö	Vain kotitalouskäyttöön

Usein kysytyt kysymykset - FDL 9165 XS FRANKE

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Turvaetäisyys on vähintään 650 mm kaasu- ja sähköliesille. Jos keittotason ohjeissa määritellään suurempi etäisyys, noudata sitä.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin runsaassa käytössä). Ne ovat pestäviä astianpesukoneessa.

Milloin aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatinta ei pestä, ja se on vaihdettava noin 4 kuukauden välein tai useammin runsaassa käytössä.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, mutta varmista, että huone on hyvin tuuletettu ja alipaine ei ylitä 0,04 mbar kaasujen takaisinvirtauksen estämiseksi.

Miten liesituulettimen nopeudet säädetään?

Käytä kosketuspainikkeita: T1 1. nopeus (pysäytys), T2 2. nopeus, T3 3. nopeus (lyhyt painallus) tai 4. nopeus ajastimella (pitkä painallus 2 s). Valo syttyy L-painikkeesta.

Mitä tehdä vian tai toimintahäiriön sattuessa?

Tarkista ensin sähkönsyöttö. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon korjausta varten. Älä pura laitetta itse.

Voinko asentaa liesituulettimen itse?

Sähköasennus on annettava pätevän teknikon tehtäväksi turvallisuusmääräysten noudattamiseksi. Maadoitus on pakollinen luokan I laitteille.

Onko liesituuletin yhteensopiva ulkoilmanpoiston kanssa?

Kyllä, se voidaan liittää ulkoilmanpoistokanavaan. Käytä putkea, jonka halkaisija on vähintään 120 mm, ja noudata paikallisia määräyksiä.

Miten liesituulettimen valaistusta huolletaan?

Sisäänrakennettu valo syttyy L-painikkeella. Vaihda se ammattilaisen toimesta. Puhdista pinta kostealla liinalla ja neutraalilla pesuaineella.

Mitä tuotteita käytetään liesituulettimen puhdistukseen?

Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Vältä hankaavia tai alkoholipohjaisia tuotteita, jotka voivat vahingoittaa pintaa.

KÄYTTÖOHJE FDL 9165 XS FRANKE

Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.
• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi...).

- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset sekä psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden fyysiset, henkiset tai aistitoiminnot ovat heikentyneet tai joilla ei ole riittävää

kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

- Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.

- Tilassa täytyy olla asianmukainen tuuletus, kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haitallisia vaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

- Liesituuletin on suunniteltu ainoastaan

kotitalouskäyttöön, keittiön hajujen poistamiseen.

• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

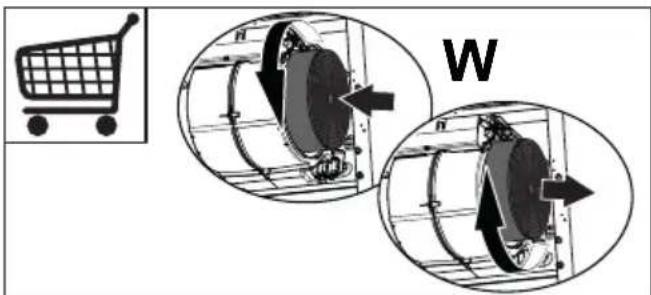

- Aktiivihiilisuodattimia ei voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

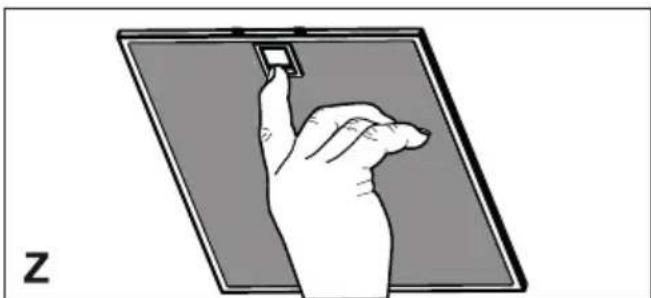

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

- Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

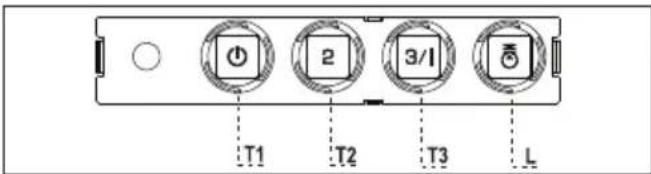

4. OHJAIMET

Painike Toiminnot Merkkivalo
T1 Nopeus	Palaa Käynnistää moottorin en-simmäisellä nopeudella.
	- Sammuttaa moottorin.
T2 Nopeus	Palaa Käynnistää moottorin toisella nopeudella.
T3 Nopeus	Kiinteä Lyhyt painallus käynni-stää moottorin kolman-nella nopeudella.
	Vilkkuva Kun painiketta painetaan 2 sekunnin ajan.Aktivoi neljännen no-peuden, joka toimii 6 minuuttia. Ajastetun ajan päätyttyä nopeus palaa asetettuun arvoon. So-veltuu käytettäväksi kun savua on paljon.
L Valot	- Sytyttää ja sammuttaa valaistuksen.

Huomio: Painike T1 sammuttaa moottorin kulkien aina ensimmäisen nopeuden kautta.

5. VALAISTUS
