MANUAL DE UTILIZADOR FR 30 SM 45 TOUCH Ghibli & Wirbel

PT Português....PORTUGUÊS -1

(Tradução das instruções originais)

NL Nederlands......NEDERLANDS -1

8.1 FUNZIONAMENTO (Fig. 1)

Datos técnicos......ES-3

8.1 FUNCIONAMIENTO (Fig. 1)

8.1.a - Controles antes del uso

Ciclo lavado, cepillado:

Obrigado por escolher nossos produtos para a limpeza dos seus locais.

A máquina para lavar e secar pisos que você adquiriu é projetada com o objetivo de satisfazer as necessidades do usuário em termos de facilidade de utilização e de proporcionar longa vida útil ao equipamento.

Estamos conscientes que, para manter um alto nível de qualidade do produto ao longo do tempo, são necessárias atualizações e melhorias contínuas, destinadas a satisfazer às necessidades e expectativas das pessoas que utilizam quotidianamente a máquina. Por isso esperamos que voçe seja, além de um cliente satisfeito, um parceiro que não hesita em apresentar opiniões e idéias decorrentes da sua experiência diária.

Índice

Dados Técnicos.... PT-3

1.1 Introdução PT-5
2.1 Conhecimento da máquina....PT-5
3.1 Desembalagem.... PT-5

3.1.a Acessórios em dotação PT-5

4.1 Montagem dos componentes.... PT-5

4.1.a Montagem do limpador.... PT-5

4.1.b Montagem da escova.... PT-6
4.1.c Instalação e ligação das baterias.... PT-6

5.1 Carga da bateria.... PT-6

5.1.a Carga da bateria através do carregador de baterias de bordo (se presente).... PT-6
5.1.b Carga da bateria através do carregador de baterias externo.... PT-7

6.1 Painél de controle e comando.... PT-7
6.2 Exemplo de ciclo de trabalho.... PT-8
7.0 Senha de segurança.... PT-9
7.1 Enchimento do reservatório PT-8

8.1 Funcionamento....PT-8

8.1.a Verificações que devem ser feitas antes da utilização ..... PT-8
8.1.b Preparação da máquina e escolha do ciclo de limpeza.... PT-8
8.1.c Utilização da máquina.... PT-9
8.1.d Término da utilização e desligamento ..... PT-9

8.1.e Alarme máximo do nível da água de recuperação.... PT-10

9.1 Descarga das águas sujas.... PT-10
10.1 Manutenção e limpeza.... PT-10

10.1.a Evvaziamento e limpeza do reservatório de água limpa ...... PT-10
10.1.b Limpeza do reservatório de águas sujas....PT-11

10.1.c Processo de lavagem do mecanismo limpador .....PT-11

10.1.d Limpeza do filtro do reservatório de água limpa....PT-11
10.1.e Substituição da escova....PT-11
10.1.f Substituição das partes em borracha do mecanismo limpador ..... PT-12
10.1.g Limpeza do filtro do reservatório de água de recuperação ..... PT-12
10.1.h Substituição dos fusíveis PT-12
10.1.i Ajuste do limpador.... PT-12
10.1.I Configuração carregador de baterias e instrumento digital ..... PT-13

Problemas - Causas - Soluções.... PT-19

11.1 Garantia PT-15

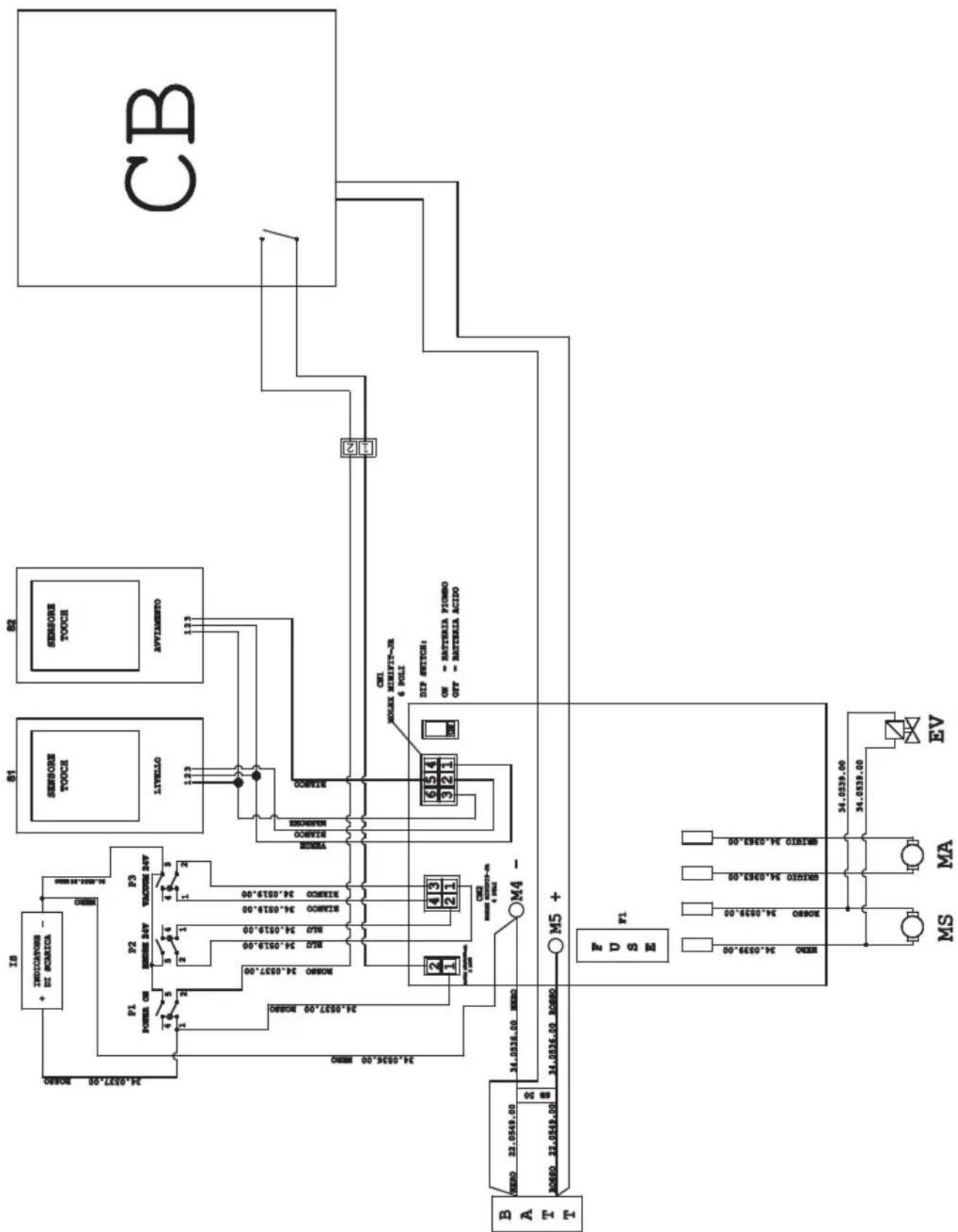

Diagrama (esquema) elétrico PT-16

Touch basic PT-16

Dados Técnicos

Sistema de condução Operatore a terra
Características
Alimentação Batteria
Tensão de alimentação Vedi targhetta dati tecnici
Potência instalada 600 W
Tipo de avanço Manual
Faixa de trabalho * 430 mm
Faixa de aspiração 650 mm
Capacidade teórica de trabalho 1720 m	^2/h
Escovas / Acessório(s)
Diâmetro / Número 430mm/17"x1
Potência do motor / Número 200 Wx1
Velocidade 120 giri/min.
Pressão específica 17,4 gr/cm	^2
Peso da cabeça	18 kg
Aspiração
Potência do motor 400 W
Vácuo 1189 mmH	_2O
Fluxo de ar	28 l / sec
Nível de ruído	Max. 64 dB (A) [IMAGE]
Tracção
Potência do motor	---
Reservatório
Reciclagem de águas	Não prevista
Capacidade	30 l
Capacidade de recolhimento	33 l
Dimensões (cxlxa), sem limpador	1210 x 560 x 1020 mm
Vibrações ISO 5349 m/seg ^2	< 2,5
Peso
Peso da máquina	66 Kg
Peso com baterias 50 Ah / 76 Ah	104 Kg / 121 Kg
Peso da ordem de marcha GVW 50 Ah / 76 Ah	134 Kg / 151 Kg

* A faixa de lavagem entende-se com a máquina em funcionamento e a escova e esmagada.

Acessórios
Escova PPL ø 0,7 40.0002.00 POLY 0,7
Borracha raspador dianteiro 39.0129.00
Borracha raspador posterior 39.0130.00
Acessoriós a pedido
Escova PPL strong ø 0,9 40.0102.00 POLY 0,9
Escova tynex ø 1,2 grit 80 40.0202.00
Arrastador 40.1007.00
Borracha raspador dianteiro anti-óleo 39.0131.00
Borracha raspador posterior anti-óleo 39.0132.00

1.1 INTRODUÇÃO

PERIGO:

Antes de utilizar a máquina ler atentamente o libreto “ADVERTÊNCIAS DE SEGURANÇA PARA A MÁQUINA DE LAVAR E SE-CAR PAVIMENTOS” anexado ao presente.

2.1 CONHECIMENTO DA MÁQUINA (Fig. 1)

1) Conjunto guidão.
2) Painél de controle.
3) Alavanca de acionamento do mecanismo limpador.
4) Torneira de fornecimento de água.
5) Reservatório da solução.
6) Cobertura reservatório.
7) Abertura para enchimento com água limpa.
8) Rodas.
9) Cabeça da escova.
10) Escova.
11) Mecanismo limpador.
12) Tubo de descarga das águas sujas.
13) Mangueira de sucção da água de limpeza.
14) Reservatório da água de recuperação.
15) Tubo de nível / descarga de água limpa.
16) Filtro.
17) Filtro de água limpa.
18) Pedal subida / descida escova.
19) Botão de ligação rotação escovas.
20) Sensor tátil para iniciar a tracção e de rotação das escovas.

3.1 DESEMBALAGEM

(Fig. 1-2)

Remova a embalagem como indicado nas instruções fornecidas, e verifique a inte dade da máquina e todos os componentes incluídos.

Se notar algum dano aparente entre em contato com o distribuidor autorizado e o transportador no prazo de três dias (úteis) a partir da recepção da ordem.

• Remover a saca (21) que contém os acessórios.
• Cortar a cintagem (22).
• Remover os bloqueios (23) e (24) em madeira.
• Levantar a flange da escova (9) pressionando o pedal (19) (ver o respectivo parágrafo).
• Levantar o suporte do limpador (25), erguendo o manípulo (3 Fig. 1) (ver o respectivo parágrafo).
• Posicionar um deslizador e descarregar a máquina do estrado.

3.1.a - Acessórios em dotação (Fig. 3)

Os acessórios incluídos são:

10) Escova.
11)Limpador.
26) Mangueira flexível para o carregamento da água.
27) Manual de uso e manutenção da máquina.
28) Manual de instruções do carregador de baterias (se presente).
29) Cabo de alimentação do carregador (se presente).
30) Filtro para a boca do reservatório de água limpa.

4.1 MONTAGEM DOS COMPONENTES

4.1.a - Montagem do limpador (Fig. 4)

• Afrouxar os dois volantes (32) existentes no limpador (11).
• Montar o limpador (11) no suporte (25), apertando os dois volantes (32).
• Ligar o tubo (13) ao conector (33) do lim-pador.

NOTA:

Executar as operações anteriores com o su- porte do limpador abaixo.

4.1.b - Montagem da escova (Fig. 5)

PERIGO:

Operação para ser efectuada por duas pessoas!

• Levante ligeiramente a cabeça (9) e remover a proteção de poliestireno (34).
• Montar a escova como descrito no parágrafo “substituição da escova”.

4.1.c - Instalação e ligação das baterias (Fig. 6)

AVISO:

CONTROLAR SE O RESERVATÓRIO DE RECUPERAÇÃO E O RESERVATÓRIO DE ÁGUA LIMPA ESTEJAM VAZIOS.

• Desligar a ficha (35).
• Pressionar o botão (36) e levantar o reservatório (14) até que este se revire totalmente.
• Posicionar as baterias (37) como indicado na figura e ligá-las como indicado no esquema da Fig. 6 utilizando os em dotação.
• Apertar os terminais (38) utilizando uma chave isolada.
• Baixar o reservatório (14) até se ouvir o "Clique" de engate.
• Ligar a ficha (35) à respetiva tomada (39).

NOTA:

A ligação das baterias deve ser efectuada por pessoal especializado.

5.1 CARGA DA BATERIA

PERIGO:

Efectuar a carga das baterias em locais bem arejados e em conformidade com as normas no país de utilização.

Para as informações relativas à segurança respeitar o quanto descrito no capítulo 1 do presente manual.

AVISO:

Para as informações e os avisos relativos à bateria e ao carregador de baterias de bordo (se presente) respeitar o quanto indicado no manual do carregador de baterias em anexo ao presente.

AVISO:

A máquina sai da fábrica calibrada para o funcionamento com baterias de gel.

Se for necessário instalar baterias de outro tipo, consultar o parágrafo “Programações dos parâmetros”.

É proibido utilizar a máquina com baterias de gel com calibração para baterias de ácido ou outros.

NOTA:

Para a recarga completa das baterias são necessárias 10 horas. Evitar recargas parciais.

5s1.a - Carga da bateria através do carregador de baterias de bordo (se presente) (Fig. 7)

- Levar a máquina perto de uma ficha de corrente eléctrica de rede.

ADVERTÊNCIA:

É importante primeiro ligar o cabo (41) à tomada (42), em seguida, ligar o cabo (41) à saída da tomada da rede.

• Retirar o cabo do seu respectivo compartimento (41) e ligá-lo à tomada (42) na máquina, em seguida, ligar a outra extremidade à tomada de corrente eléctrica.
• Verifique se o led verde (43) pisca duas vezes e, em seguida, vai para o "Verde" na cor "Vermelho" iluminado fixo.

AVISO:

Controlar se a tensão da rede é compatível com a tensão de funcionamento do carregador de baterias (230 Vac para o mercato Europeu; 115 Vac para o mercado Americano; 50/60 Hz).

• Deixar em carga as baterias até à iluminação do led (43) "Verde", portando desligar o cabo (41) de alimentação e repó-lo.
• Ligar novamente a ficha (35) das baterias à ficha (39) da instalação.

5.1.b - Carga da bateria através do carregador de baterias externo (Fig. 8)

ADVERTÊNCIA:

É importante ligar primeiro a ficha (35) à tomada (44) do carregador de baterias e depois ligar o carregador de baterias à tomada de corrente eléctrica, caso contrário, as baterias não são recarregadas.

• Levar a máquina perto de uma estação de carga de baterias.
• Desligar a ficha (35) das baterias da tomada (39) da instalação.
• Ligar a ficha (35) das baterias à tomada (44) do carregador de baterias externo.

6.1 PAINÉL DE CONTROLE E COMANDO (Fig. 9)

20) Sensor para o início da rotação da escova

Agindo sobre o sensor (20) com o interruptor (45) “ ⏻ ” e o interruptor (52) “ 📞 ” inserido iniciar a rotação da escova e o fornecimento de água.

45) Interruptor geral “ ⏻ ”

Pressionar o interruptor para "I", é parte dos circuitos de carga, comandos de habilitação e seus switches.

Para remover a energia para os circuitos, volte a premir o botão.

46) Visor

Acende-se depois de ligar a alimentação dos circuitos através do botão (45) “”.

O visor mostra o estado da máquina, carga da bateria, horas de trabalho e as mensagens de alarme.

O funcionamento do interruptor é ativado pelo interruptor (45) “◦”na posição “I”.

Pressione o interruptor (46) “” iniciar o funcionamento do aspirador de pó.

Para desligar o aspirador de pó, pressione o interruptor (46), a turbina vai continuar a operar por alguns segundos, de modo a aspirar o líquido presente no chão, após o que será automaticamente desligado.

47) Interruptor para habilitar a escova/so- lenóide

Pressione o interruptor (47), permite a rotação da escova e da abertura do solenóide; a operação do mesmo é controlado pelo sensor (20). Para interromper a distribuição de água, feche a torneira (4).

4) Torneira de regulação da quantidade de água

- Girar a torneira (4) no sentido anti-horário para aumentar a quantidade de solução, vice-versa para diminuí-la.

Acende-se quando o interruptor (45) é pressionado, indicando o estado de carga da bateria.

• Quando a bateria encontra-se na capacidade máxima de carga acende-se o "LED" (49).
• Quando a bateria encontra-se com cerca da metade da capacidade máxima de carga acende-se o "LED" (50).
• Quando o estado de carga da bateria está próximo ao limite mínimo acende-se o "LED" (51) ("LED" vermelho).

Com bateria fraca (LED vermelho (51) ace- so), a máquina desliga-se ou não inicia; necessário para recarregar a bateria.

6.2 EXEMPLO DE CICLO DE TRABALHO (Fig. 9)

A definição de uma escova de lavar e secador.

• Pressione o interruptor (47) para permitir a rotação da escova e o abastecimento de água.
• Pressione o interruptor (46) para iniciar o aspirador de pó.

7.1 ENCHIMENTO DO RESERVATÓRIO (Fig. 11)

AVISO:

Introduzida no reservatório somente água limpa da rede de distribuição hídrica e a uma temperatura não superior a 50 °C.

• Extraia o tubo (26) (incluído entre os acessórios em dotação), conecte a extremidade (31) à uma saída de água e a introduza a extremidade (52) no reservatório (5).
• Verificar se a torneira (53) está aberta.

• Abra a torneira e encha o reservatório (5).

• O nível da água contida no reservatório é mostrada no tubo transparente (15).

• Verter no reservatório o líquido detergente.

NOTA:

Utilize apenas detergentes não espumosos, em relação à quantidade de produto a ser utilizado siga as instruções do fabricante do detergente e leve em consideração o tipo de sujidade.

PERIGO:

Caso ocorra contato do detergente com os olhos e a pele, ou em caso de ingestão, siga atentamente a ficha de segurança e instruções técnicas de utilização fornecidas pelo fabricante do produto.

8.1 FUNCIONAMENTO

(Fig. 1)

8.1.a - Verificações que devem ser feitas antes da utilização

• Certifique-se de que o tubo (12) de descarga do reservatório de águas sujas esteja devidamente acoplado e corretamente tampado.
• Certifique-se de que a junção (54) montada sobre o mecanismo limpador (11) não esteja obstruída e de que o tubo esteja corretamente conectado.
• Verificar se o tubo (15) de descarga da água limpa está correctamente preso nos respectivos suportes e se a torneira (53) está aberta.
• Pressione o interruptor (45) e verificar a carga da bateria, do indicador de descarga da bateria (48).

8.1.b - Preparação da máquina e escolha do ciclo de limpeza (Fig. 9-12)

- Pressionar ointerruptor (45 Fig.9), em posição "I".

• Desengatar a alavanca (3 Fig. 12) e baixá-la; o limpa-pavimentos (11 Fig. 12) desce.
• Pressione o interruptor (19 Fig. 12), retire-o da braçadeira, e levantá-la, a escova (10 Fig. 12) é reduzida.

Ciclos de limpeza:

- A máquina tem a capacidade de executar 4 (quatro) diferentes ciclos de trabalho:

Ciclo só secagem:

- Para executar a imprensa ciclo de secagem pressione o interruptor (46 Fig você ligar o aspirador.

Ciclo só escovação:

- Para fazer só a imprensa ciclo de escovagem pressione o interruptor o interruptor (47 Fig. 9) para permitir a rotação da escova.

Ciclo de lavagem e escovação:

- Pressione o interruptor (47 Fig. 9) para permitir a rotação da escova Pressionar o controlo localizado na pega para iniciar a rotação da escova.

Ciclo de lavagem, escovação e secagem:

- Pressione o interruptor (46 Fig. 9), para ligar o aspirador, o botão (47 Fig. 9), para permitir a rotação da escova e o abastecimento de água. Pressione o controle sobre a alça para iniciar a rotação da escova e do abastecimento de água.

8.1.c - Utilização da máquina (Fig. 1)

- Depois de ligar a máquina e escolher o tipo de ciclo, iniciar a limpeza, empurrando a máquina utilizando a alça (1 Fig. 1) e mudando o sensor (20, Fig. 1).

NOTA:

Preste atenção aos pisos; Não utilize a máquina parada com escova rotativa inserida. É possível, para manchas particularmente sujas ajustar a velocidade de tracção para “0” de forma que a escova rode sempre na mesma posição sem forçar o motor de tracção.

NOTA:

A limpeza adequada e secagem do chão é feito de prosseguir com o aparelho para a frente, procedendo trás, a máquina não seca; neste estágio sempre levantar a escova para evitar danos para as lâminas.

• Se necessário, ajustar a quantidade de água necessária para executar a limpeza através da torneira (4 Fig. 1).
• Verificar a carga da bateria, através do indicador de descarga (48 Fig. 9).

8.1.d - Término da utilização e desligamento (Fig. 9-13)

• No final da lavagem, antes de desligar a máquina, parar o abastecimento de água e a rotação da escova, usando o interruptor (47 Fig. 9).
• Elevar a escova pressionando o pedal (19 Fig. 13) até ao fim de curso engatando-o no apropriado encaixe.
• Continue com o ventilador ligado, para sugar todo o líquido presente no chão, em seguida, desligar o ventilador, pressione o botão (46 Fig. 9).
• Levantar o rodo (11 Fig. 13) erguendo a alavanca (3 Fig. 13).

AVISO:

Sempre levantar o braço raspador e da cabeça, no final da limpeza, uma vez que impede a deformação do rodo de borra-cha e escovas.

- Pressione o interruptor para desligar a máquina (45 Fig. 9).

AVISO:

Se a máquina não vier a ser utilizada durante alguns dias, é aconselhável extrair a ficha (35 Fig.7-8) da respectiva tomada.

8.1.e - Alarme máximo do nível da água de recuperação (Fig. 14)

Se durante a utilização da máquina, o aspirador de pó é desligado, isto significa que, o nível de líquido no tanque de recuperação atinge o nível máximo.

Dirigir-se a uma estação de descarga de água e descarregar o reservatório de recuperação como indicado no relativo parágrafo.

NOTA:

Para o funcionamento adequado dos sensores de nível é necessária uma limpeza completa no tanque (14 Fig. 14).

9.1 DESCARGA DAS ÁGUAS SUJAS

(Fig. 15)

Após o término do ciclo lavagem ou do o reservatório (14) de águas sujas estiver completo é necessário esvaziá-lo em pleno respeito das seguintes instruções:

NOTA:

Em relação ao processo de escoamento das águas sujas siga atentamente as normas em vigor no país onde a máquina é utilizada.

• Posicione a máquina cerca de uma saída de escoamento.
• Retire o tubo (12) da conexão.
• Retire a tampa (56) do tubo (12) e des- carregue totalmente as águas contida no reservatório.

NOTA:

É possível modular a quantidade de água que sai premindo a parte final do tubo (12).

- Reintroduzir a tampa (56) no tubo (12) e posicioná-lo novamente no relativo suporte.

10.1 MANUTENÇÃO E LIMPEZA

AVISO:

Todas as operações de manutenção devem ser efectuadas com a máquina desligada e os reservatórios vazios.

OPERAÇÕES QUE DEVEM SER EFETUADAS TODOS OS DIAS

10.1.a - Esvaziamento e limpeza do reservatório de água limpa (Fig. 16)

AVISO:

Após o término das operações de lava-gem é necessário desacoplar e limpar o reservatório (5) de água limpa a fim de evitar depósitos ou incrustações.

Após o término do processo de escoamento quan- das águas sujas esvaziar o reservatório de água limpa agindo como descrito em segui- da:

• Posicione a máquina cerca de uma saída de escoamento.
• Retirar o tubo (15) dos respectivos engates, fechar a torneira (53), baixar o tubo para o pavimento no sifão de descarga, abrir a torneira (53) e deixar descarregar completamente a água.
• Lavar o interior do reservatório deixando o tubo de descarga aberto e introduzindo água limpa pela apertura superior.
• No final da limpeza, levantar o tubo (15), deixando a torneira (53) aberta; engatar o tubo nos respectivos encaixes.
• Para descarregar completamente a água do reservatório (5) extrair o tubo (57) da conexão rápida (58), depois rodar a conexão para baixo deixando descarregar completamente a água; ou remover tampa do filtro (59).

10.1.b - Limpeza do reservatório de águas sujas (Fig. 17)

AVISO:

Após o término das operações de lavagem é necessário limpar o reservatório de águas sujas a fim de evitar a formação de depósitos ou incrustações e a proliferação de bactérias, odores e mofo.

• Execute o processo de escoamento das águas sujas seguindo atentamente o parágrafo deste manual relacionado a este tema, posicionando a máquina cerca de uma saída de escoamento.
• Retirar a tampa (6).
• Deixando o tubo (12) baixado e a pa removida, com um tubo verter corrente no interior do reservatório (14), limpando-o até que do tubo saia a limpa.
• Limpar com um pano húmido as sondas de nível (55) prestando atenção para não deformá-las.
• Monte novamente todos os componentes após o término.

10.1.c - Processo de lavagem do mecanismo limpador (Fig. 4)

A fim de executar uma boa operação de lavagem do mecanismo limpador (11), é necessário removê-lo agindo da seguinte forma:

• Extraia o tubo (13) de sua cavidade mecanismo (11).
• Desaperte os suportes de fixação (32) e extraia o mecanismo limpador (11).
• Execute a operação de lavagem do mecanismo e limpe cuidadosamente as partes em borracha (60) e a parte interna do dispositivo de sucção (33).

NOTA:

Se durante a lavagem você notar que as partes em borracha (60) estão desgastadas ou danificadas será necessário substituí-las ou girá-las.

- Monte novamente todos os componentes após o término.

10.1.d - Limpeza do filtro do reservatório de água limpa (Fig. 18)

OBSERVAÇÃO:

Antes de efectuar a limpeza do filtro certificar-se de que o reservatório de água limpa esteja vazio.

• Desapertar e retirar a tampa (59).
• Retirar o filtro (17) e lavá-lo em água cor- am- rente.
  agua Montar novamente o filtro (17) na respectiva cavidade, depois apertar a tampa água (59).

10.1.e - Substituição da escova (Fig. 19)

É necessário substituir a escova quando a mesma se apresentar gasta em 2 cm ou deva ser substituída em função do tipo de pavimento a ser lavado, para a substituição, proceder da seguinte forma:

• Elevar a escova usando o pedal como indicado no relativo parágrafo.
• Colocar uma mão sob o grupo porta-escova (9); para desprender a escova, rodá-la com uma pancada seca no sentido de rotação.
• Substituir a escova prendendo-a manualmente à flange porta-escova (9).
• Baixar a flange porta-escova (9) usando o pedal como indicado no relativo parágrafo.
• Pressione o botão (45 Fig. 9) para permitir que os controles.
• Pressione o botão (47 Fig. 9) para permitir a rotação da escova.
• Agindo sobre o sensor (20) posicionado no punho para iniciar a rotação da escova.

10.1.f - Substituição das partes em borracha do mecanismo lim-pador (Fig. 20)

Quando o processo de secagem do piso revela-se mais demorado e difícil ou quando, após a secagem, permanecem vestígios de água no piso é necessário verificar o estado de desgaste das partes em borracha do mecanismo limpador (60):

• Extraia o mecanismo (11) assim como indicado no parágrafo “Processo de lava-gem do mecanismo limpador”.
• Pressione a trava (67) e abrir a alavanca (68).
• Retire as duas deduções de borracha (69) e remova a borracha exterior (70).
• Solte os dois parafusos de fixação (71) e remover a barra de tração (72) e borra-cha dentro (73).

NOTA:

Quando somente um lado das partes em borracha (70) ou (73) estiver desgastado, é possível virá-las (uma só vez).

• Substitua ou vire as partes em borracha (70) ou (73), prestando atenção para não inverter nenhuma posição.
• Monte novamente todos os componentes após o término.

NOTA:

10.1.g - Limpeza do filtro do reservatório de água de recuperação (Fig. 21)

Remover a tampa superior para ter acesso ao interior do tanque de água de recuperação.

• Soltar o botão (75) e retirar o filtro (76).
• Lavar o filtro (76) com água corrente e montá-lo novamente na máquina aper-tando o botão (75).

10.1.h - Substituição dos fusíveis (Fig. 6-22)

AVISO:

Substitua os fusíveis queimados por outros de mesma amperagem.

• Desligar a ficha (35) da tomada (39).
• Retire a tampa (61), desapertando os para-fusos (62).
• Solte os dois parafusos e remova a-folha de cobertura (77).

Fusível (74) - 50A

Protecção da placa electrónica.

• Recoloque a tampa (77) para a tampa do cartão.
• Montar novamente a tampa (61).

Fusível (63) - 75A

Fusível bateria.

- Para a substituição do fusível colocado no polo positivo da bateria proceder do seguinte modo:

AVISO:

Certifique-se que o tanque de recuperação está vazio.

• Desligar a ficha (35).
• Pressionar o botão (36 Fig. 6) e levantar o reservatório (14) até até que este se revire totalmente, em seguida, substituir o fusível (63 Fig. 6).

10.1.i - Ajuste do limpador (Fig. 23)

- É possível ajustar a posição do limpador em altura e ajustar a incidência das lâminas raspadoras sobre o pavimento.

Ajuste em altura

• Baixar o limpador actuando sobre a respectiva alavanca.
• Solte o parafuso (55) e levantar ou abai-xar a roda (55a) para colocar o braço do limpador na posição desejada, depois aperte o parafuso (55).

Se você deseja restaurar a roda de posição original (de fábrica), proceda da seguinte forma:

• Afrouxar o parafuso roda complenta- mente, de modo que pode deslizar livre- mente na ranhura.
• Um limpador de reduzido, para ajustar a incidência de 0 graus, de modo que as abas são perpendiculares ao solo e não esmagado.
• Coloque uma espessura de cerca de 3 milímetros (. Eg Duas moedas de 10 centavos de dólar), sob a roda e aperte o parafuso de fixação forte.

Ajuste de incidência

• Baixar o limpador actuando sobre a respectiva alavanca.
• Iniciar o aspirador e continuar durante alguns metros, depois desligar o aspirador e parar a máquina.
• Verificar a incidência das borrachas (60) no pavimento

Fig. C = posição correcta

- Para o ajuste, actuar sobre o botão cinza (64) rodando-o em sentido anti-horário a incidência aumenta, de forma inversa, diminui.

10.1.I - Configuração carregador de baterias e instrumento digital (Fig. 24)

AVISO:

A máquina sai da produção com uma configuração standard para o funcionamento com baterias de gel tipo “Sonnenschein”.

ADVERTÊNCIA:

Extrair a ficha da bateria da tomada.

- Remover o cárter (61 Fig. 22) desaper- tando os parafusos (62 Fig. 22).

Configuração standard com baterias de gel tipo Sonnenschein

• Retirar a tampa (66) colocada por baixo do carregador de baterias (16).
• Usar os switch (SW1) e (SW2) posicionando-os como indicado na figura "A".
  É possível modificar a configuração agindo como se segue:

Configuração para baterias de ácido

• Retirar a tampa (66) colocada por baixo do carregador de baterias (16).
• Usar os switch (SW1) e (SW2) posicionando-os como indicado na figura "B".

PROBLEMA	CAUSA	SOLUÇÃO
Pressionar o interruptor (45) “”a máquina não funciona.	Baterias com carga insuficiente ou falta de carga.Fusível destinado a proteção geral do equipamento queimado.As baterias estão na posição do tampão.	Verifique o estado de carga da bateria.Substituir o fusível geral de 50A ou de 75A.Coloque o plugue na direção certa.
A escova não roda. Placa de funções danificada.Sensor tátil do punho falha.Motor da escova danificado.Interruptor da escova não pressionado ou fracasso.		Substituir.Substituir.Substituir.Pressione o botão apropriado ou substituir.
O aspirador não funciona. Placa de funções danificada.Motor de aspiração danificado.Vacuostato não pressionado ou fracasso.Reservatório de recuperação cheio.		Substituir.Substituir.Pressione o interruptor ou substituir.Esvaziar, lavar e limpar o reservatório.
A máquina não seca bem e deixa vestígios de água piso.	Aspirador desligado.noTubo de sucção entupido.Escova suja.Reservatório de águas sujas cheio.Filtro de água suja entupido.Partes em borracha do mecanismo limpador desgastadas.	Ligue o aspirador.Verifique e eventualmente limpe o tubo de sucção que conecta o mecanismo limpador ao reservatório de águas sujas.Limpe o escova.Esvazie o reservatório.Limpar o filtro.Vire ou substitua as partes em borracha.
Não sai água. Reservatório	de água limpa vazio.Interruptor activação electro-válvula não premido.Torneira fechada.Filtro obstruído.A eletroválvula não está funcionando.	Encha o tanque.Premir o interruptor.Abrir a torneira.Limpe o filtro.Chame o serviço de assência técnica.
Limpeza insuficiente do piso.	Escovas ou detergentes inadequados.Escova desgastada.	Utilize escovas ou detergentes adequados para o tipo de piso ou sujidade.Substitua a escova

11.1 GARANTIA

Durante o período de garantia serão reparados ou substituídos, gratuitamente, peças com defeito ou com defeito.

A garantia não cobre as peças danificadas manipulação ou mau uso da máquina.

Para ativar a garantia, por favor, contate o seu revendedor ou centro competição serviço, equipado com um documento válido de compra.

DIAGRAMA (ESQUEMA) ELÉTRICO

TOUCH BASIC

MA....Motor de admissão

MS Motor de escovas

EV......Solenóide

P1 ......Interruptor geral

P2 ...... Interruptor da escova

P3 ...... Interruptor de aspiração

S1 ......Sensor tátil nível de recuperação

S2 Sensor tátil punho

BATT ......Batería

CB ...... Carregador de baterias

ON=Batteria Gel......ON=Bateria Gel

OFF= Batteria acido .....OFF = Bateria ácido

ROSSO......Vermelho

BLU Azul

GRIGIO...... Cinza

BIANCO ....Branco

NERO ...... Preto

MARRONE Castanho

VERDE ....Verde

Geachte klant,
