GEBRUIKSAANWIJZING FR 30 SM 45 TOUCH Ghibli & Wirbel

NL Gebruik en Onderhoud

CS Použití a Údržba

(Vertalinig van de originele instructies)

Česky ...... ČESKY -1

Dank u dat u één van onze reinigingsproducten voor uw werkomgeving gekozen heeft.

De schrob-/zuigmachine die u zojuist gekocht heeft is ontworpen om aan uw verwachtingen te voldoen, namelijk gebruiksvriendelijkheid en betrouwbaarheid.

We zijn ervan overtuigd dat een goed product, om optimaal te kunnen blijven functioneren, regelmatige updates vraagt om aan de vereisten van de dagelijkse gebruiker te kunnen voldoen. We hopen dan ook dat u niet alleen een tevreden klant maar ook een partner zult blijken en dat u er niet aan twijfelt om ons uw meningen en ideeën gebaseerd op uw dagelijkse ervaring toe te sturen.

Inhoudsopgave

Technische Gegevens.... NL-3

1.1 Inleiding....NL-5
2.1 De machine overzicht.... NL-5
3.1 Uitpakken.... NL-5

3.1.a Uitrusting machine.... NL-5

4.1 Assemblage componenten ....NL-5

4.1.a Montage van de wisser ....NL-5
4.1.b Montage van borstel.... NL-5
4.1.c De batterijen installeren en aansluiten .... NL-6

5.1 De batterij laden....NL-6

5.1.a De batterijen opladen met behulp van de batterijlader op de machine (indien aanwezig).... NL-6
5.1.b De batterijen opladen met behulp van een externe batterijlader......NL-7

6.1 Controle- en bedieningspaneel ....NL-7
6.2 Werkcyclus voorbeeld ....NL-8
7.1 De tank vullen.... NL-8
8.1 Functionering....NL-8

8.1.a Controles voor het gebruik.... NL-8

8.1.b De machine voorbereiden en programmakeuze....NL-8

8.1.c Gebruik van de machine .... NL-9
8.1.d Einde gebruik en uitschakeling .... NL-9
8.1.e Alarm maximum peil vuil water NL-9

9.1 Gebruikt water verwijderen....NL-10

10.1 Onderhoud en reiniging .... NL-10

10.1.a Schoonwater tank legen en reinigen.... NL-10

10.1.b Reiniging vuilwater tank.... NL-10
10.1.c Reiniging trekker ....NL-11
10.1.d Reiniging filter schoonwater filter....NL-11
10.1.e De borstels vervangen....NL-11

10.1.f De rubbers van de zuigmond vervangen....NL-11

10.1.g Het reinigen van de filter in de waterterugwinning tank .... NL-12
10.1.h De zekeringen vervangen.... NL-12
10.1.i Instellen van de wisser.... NL-12
10.1.I Configuratie acculaders en digitaal instrumentenpaneel ....NL-13

Probleem - Oorzaak - Oplossing....NL-14

11.1 Garantie ....NL-15

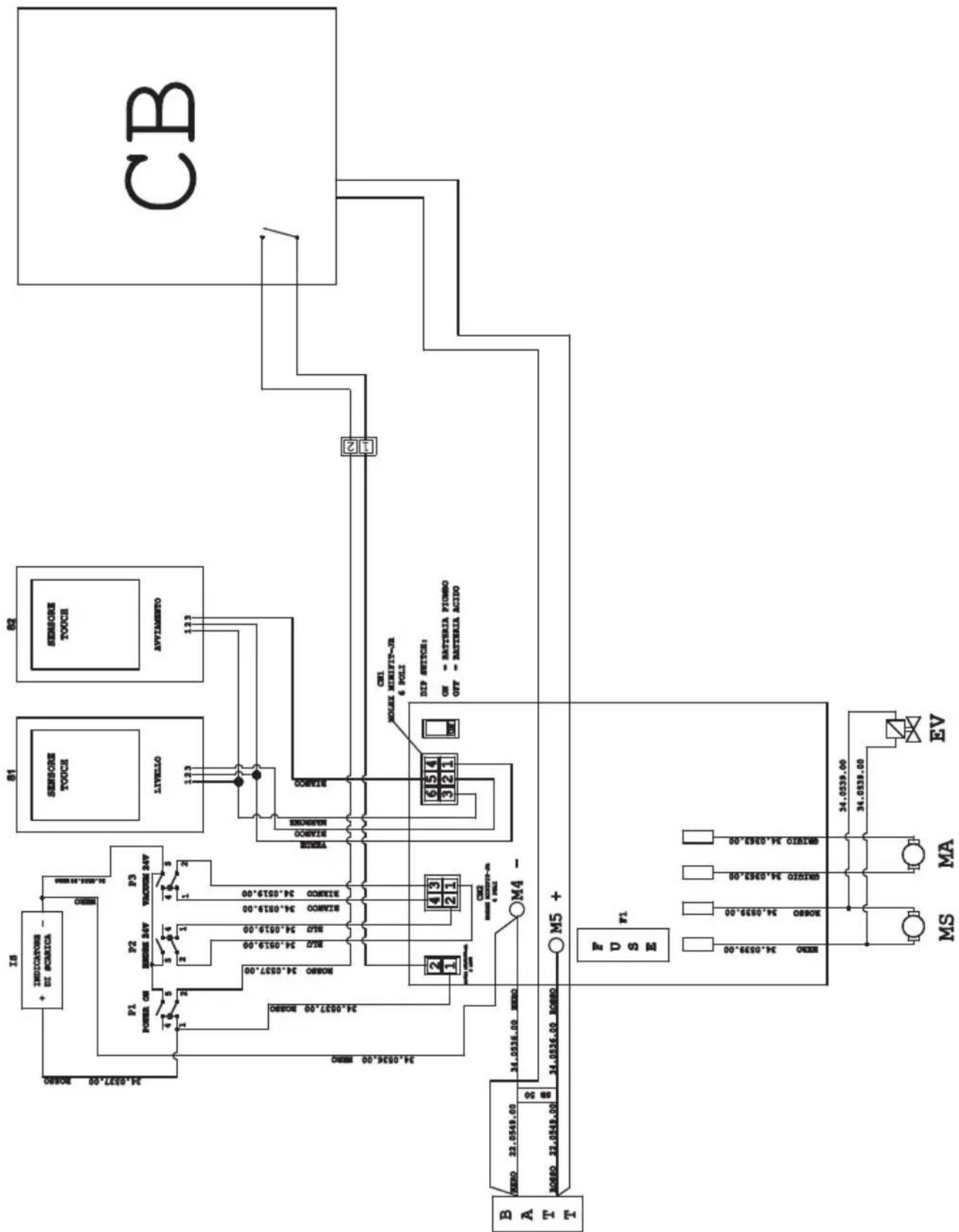

Elektrische schema's ....NL-16

Touch basic.... NL-16

Technische Gegevens

Type besturing Op de grond door operator
Eigenschappen
Voeding Batterij
Voedingsspanning Zie het typeplaatje
Geïnstalleerd vermogen 600 W
Voortbeweging Handmatig
Werkbreedte * 430 mm
Breedte zuigmond 650 mm
Theoretisch rendement per uur 1720 m	^2/h
Borstels / Pad
Diameter / aantal 430mm/17"x1
Vermogen motor / aantal 200 Wx1
Toerental motor 120 giri/min.
Specifieke druk 17,4 gr/cm	^2
Kop gewicht 18 kg
Zuigmotor
Vermogen motor 400 W
Vacuüm 1189 mmH	_2O
Luchtverplaatsing 28 l / sec
Geluidsniveau	Max. 64 dB (A) [IMAGE]
Tractie
Motorvermogen	---
Tank
Hercirculatie	Nee
Inhoud schoonwatertank	30 l
Inhoud vuilwatertank	33 l
Afmetingen (lxbxh) zonder wisser	1210 x 560 x 1020 mm
Vibration ISO 5349 m/sec ^2	< 2,5
Gewicht
Gewicht zonder batterijen	66 Kg
Gewicht met batterijen 50 Ah / 76 Ah	104 Kg / 121 Kg
Gewicht marsorders GVW 50 Ah / 76 Ah	134 Kg / 151 Kg

* De track wordt bedoeld met de wasmachine draait en penseel verpletterd.

Accessoires
Borstel PPL ø 0,7 40.0002.00 POLY 0,7
Rubber voorste trekker 39.0129.00
Rubber achterste trekker 39.0130.00
Op aanvraag leverbare accessoires
Borstel PPL strong ø 0,9 40.0102.00 POLY 0,9
Borstel tynex ø 1,2 grit 80 40.0202.00
Zuiger 40.1007.00
Rubber voorste antiolie trekker 39.0131.00
Rubber achterste antiolie trekker 39.0132.00

1.1 INLEIDING

GEVAARLIJK:

Alvorens de machine, lees het boekje "VEILIGHEIDSAANBEVELINGEN VAN SCHROBZUIGMACHINE" bijlage bij dit.

2.1 DE MACHINE OVERZICHT (Afb. 1)

1) Handvat.
2) Bedieningspaneel.
3) Activeringshendel zuigmond.
4) Waterkraantje.
5) Oplossing tank.
6) Deksel tank.
7) Vulopening schoonwater tank.
8) Wielen.
9) Borstelkop.
10) Borstel.
11) Zuigmond.
12) Afvoerslang vuilwater.
13) Zuigslang zuigmond.
14) Tank voor herstelwater.
15) Standpijp / afvoer schoon water.
16) Waterfilter.
17) Filteren voor schoon water.
18) Pedaal omhoog / omlaag borstel.
19) Startknop rotatie borstels.
20) Touch sensor voor het starten van tractie en borstelrotatie.

3.1 UITPAKKEN (Afb. 1-2)

Controleer of de machine en alle bijgesloten componenten compleet en in tact zijn, zodra u het verpakkingsmateriaal verwijderd heeft volgens de aanwijzingen die hierop aangebracht zijn.

Neem binnen 3 dagen contact op met de transporteur of de dealer in het geval duidelijke schade opmerkt.

• Verwijder de zak (21) met de accessoires.
• Knip de strip door (22).
• Verwijder de houten blokken (23) en (24).
• Til de borstel flens (9) door te drukken op het pedaal (19) (zie de desbetreffende

paragraaf).

- Til de ruitenwisserarm (25) door de hand-greep (3 Fig. 1) (zie de desbetreffende paragraaf).

- Breng een afrijplaat aan en verwijder de machine van de pallet.

3.1.a - Uitrusting machine (Afb. 3)

De volgende accessoires worden bijgesloten:

10) Borstel.
11) Wisser.
26) Flexibele vulslang.
27) Gebruiks- en onderhoudshandleiding van de machine.
28) Instructiehandleiding batterijlader (indien aanwezig).
29) Voedingskabel batterijlader (indien aanwezig).
30) Zekering 5A.
31) Filter voor mond van het reservoir voor schoon water.

4.1 ASSEMBLAGE COMPONENTEN

4.1.a - Montage van de wisser (Afb. 4)

• Draai de twee knoppen (32) op de wisserarm (11).
• Monteer de wisserarm (11) op de steun (25) en draai de twee knoppen (32).
• Sluit de slang (13) aan op de aansluiting (33) van de wisser.

OPMERKING:

Uitvoeren van de voorgaande handelingen met de steun van de wisser verlaagd.

4.1.b - Montage van borstel (Afb. 5)

GEVAAR:

Operatie moet worden uitgevoerd door twee personen!

• Lichtjes optillen het hoofd (9) en de bescherming polystyreen verwijderen (34).
• Monteer de borstel zoals beschreven in het hoofdstuk "vervangen van de borstel".

4.1.c - De batterijen installeren en aansluiten (Afb. 6)

WAARSCHUWING:

CONTROLEER DAT DE VUIL- EN SCHOONWATERTANKS LEEG ZIJN.

• Verwijder de stekker (35) uit het stopcontact.
• Druk op de knop (36) en til de tank (14) naar de volledige kantelen.
• Breng de batterijen (37) aan zoals in de afbeeldingen aangegeven staat en verbind ze zoals in het schema van Afb. 6 vermeld is met behulp van de bijgesloten kabels.
• Draai de klemmen (38) vast met behulp van een geïsoleerde sleutel.
• Laat de tank (14) tot u de "klik" hoort.
• Sluit de stekker (35) aan op de desbetreffende aansluiting (39).

OPMERKING:

Laat het aansluiten van de batterijen altijd door gespecialiseerd personeel uitvoeren.

5.1 DE BATTERIJ LADEN

GEVAARLIJK:

Laad de batterijen op in goed geventileerde ruimtes die voldoen aan de desbetreffende normen die in het land van gebruik van kracht zijn.

Voor informatie met betrekking tot de veiligheid, houd u aan hetgeen in het hoofdstuk 1 van deze handleiding beschreven staat.

WAARSCHUWING:

Houd u voor de informatie en veiligheid, met betrekking tot de batterij en de batterijlader op de machine (indien aanwezig), aan hetgeen beschreven staat in de bijgesloten handleiding van de batterijlader.

WAARSCHUWING:

Op het moment dat de machine de fabriek verlaat, is hij geijkt voor de functionering op gel-batterijen.

Als u om de andere batterijen te installeren, zie paragraaf "Parameter instellingen".

Het is verboden om de machine te gebruiken met een gel accu met kalibratie voor zuur batterijen of andere.

OPMERKING:

Voor het opladen van de batterijen is ongeveer 10 uur nodig. Voorkom dat u de batterij gedeeltelijk oplaadt.

5.1.a - De batterijen opladen met behulp van de batterijlader op de machine (indien aanwezig) (Afb. 7)

- Breng de machine in de nabijheid van een netwerkstopcontact.

WAARSCHUWING:

Het is belangrijk dat u eerst de kabel (41) aansluit op de aansluiting (42) en dat u vervolgens de kabel (41) aansluit op het stopcontact.

- Verwijder de kabel uit de behuizing (41) en sluit deze aan op de aansluiting (42) op de machine, en sluit het andere uiteinde aan op de stroomvoorziening netwerk.

- Controleer of de groene led (43) knippert 2 keer en dan gaat van de kleur "Groen" tot permanent branden "Red".

WAARSCHUWING:

Controleer dat de netspanning compatibel is met de functioneringsspanning van de acculader (230 Vac voor de Europese markt; 115 Vac voor de Amerikaanse markt; 50/60 Hz).

• Laad de batterijen op tot de led (43) "Groen" oplicht. Verwijder vervolgens de voedingskabel (41) en berg hem op.
• Steek de stekker (35) van de batterijen weer in het stopcontact (39) van de installatie.

5.1.b - De batterijen opladen met behulp van een externe batterijlader (Afb. 8)

WAARSCHUWING:

Het is belangrijk om eerst de plug (35) met de uitlaat (44) van de lader dan de lader in het stopcontact sluiten, anders de batterijen zijn niet opgeladen.

• Plaats de machine in de nabijheid van het batterijlaadstation.
• Verwijder de stekker (35) van de batterijen uit het stopcontact (39) van de installatie.
• Steek de stekker (35) van de batterijen in het stopcontact (44) van de externe batterijlader.

6.1 CONTROLE- EN BEDIENINGSPANEEEL (Afb. 9)

20) Sensor voor het starten van borstelrotatie

Werkend op de sensor (20) met de schakelaar (45) “” en de schakelaar (52)

“”ingedrukkt, start de rotatie van de borstel en de watertoevoer.

45) Hoofdschakelaar “ ⏻ ”

Het indrukken van de schakelaar op "I", voerd spanning tot circuits, waardoor commando's en hun schakelaars zijn bevoegd. Om stom van de circuits te verwijderen, druk opnieuw op de schakelaar.

46) Aspirator start schakelaar “”

De werking van de schakelaar is ingeschakeld via de schakelaarelaar (45) "in positie "I".

Druk op de schakelaar (46) “”, het start de werking van de stofzuiger.

Om de ventilator uit te schakelen, druk op de schakelaar (46), de turbine zal blijven functioneren voor een paar seconden om de vloeistof op de vloer aanwezig te zui-gen, waarna het schakelt automatisch uit.

47) Schakelaar voor het inschakelen van de borstel / solenoïde

Druk de schakelaar (47), zodat de rotatie van de borstel en de opening van de elektromagnetische klep; de werking van dezelfde wordt bestuurd door de sensor (20). Om de levering van water te stoppen, sluit de kraan (4).

4) Regelkraantje hoeveelheid water

- Draai het kraantje (4) linksom om de hoeveelheid oplossing toe te laten nemen. Draai het kraantje rechtsom om de hoeveelheid oplossing af te laten nemen.

48) Statusindicator ontlading van de accu

Brandt als de schakelaar (45) wordt gedrukt, met vermelding van de laadtoe-stand van de accu.

• Als led (49) aan is, geeft deze aan dat de accu volledig opgeladen is.
• Als led (50) aan is, geeft deze aan dat de accu ongeveer voor de helft opgeladen is.

- Als led (51) (rode led) aan is, geeft deze aan dat de accu bijna leeg is.

Met batterij laag (rode LED (51) brandt), het wordt uitgeschakeld of niet wordt ge- start; dient de accu te laden.

6.2 WERKCYCLUS

VOORBEELD (Fig. 9)

Een wasprogramma instellen met borstels en drogen.

• Druk op de schakelaar (47) om de rotatie van de borstel en de watertoevoer vrij te geven
• Druk op de schakelaar (46) om de stofzuiger te starten.

7.1 DE TANK VULLEN

(Afb. 11)

WAARSCHUWING:

Vul de tank uitsluitend met schoon water met een maximum temperatuur van 50°C.

• Pak de bijgesloten slang (26), sluit het uit-einde (31) aan op een kraan en steek het andere uiteinde (52) in de tank (5).
• Controleer of de klep (53) is geopend.
• Open de kraan en vul de tank (5).
• Het niveau van het water in het reservoir wordt weergegeven op de transparante buis (15).
• Giet de reinigingsvloeistof in de tank.

OPMERKING:

Maak uitsluitend gebruik van niet schuimen- de reinigingsmiddelen. Houdt u aan de door de producent van het reinigingsmiddel voorgeschreven dosering.

GEVAAR:

Bij contact van het reinigingsmiddel met de ogen of de huid of bij inslikken, moet u het veiligheidsfiche raadplegen van de fabrikant van het reinigingsmiddel.

8.1 FUNCTIONERING (Afb. 1)

8.1.a - Controles voor het gebruik

• Controleren of de afvoerpijp (12) van de opvangbak op de juiste manier is vastgezet en of deze op de juiste manier is afgesloten.
• Controleer dat het verbindingsstuk (54) op de zuigmond (11) niet verstopt geraakt is en dat de slang op correcte wijze aangesloten is.
• Controleer of de uitlaat (15) van schoon water goed is aangesloten op de juiste media en dat de klep (53) is geopend.
• Druk op de schakelaar (45) en controleer de acculading op de ontlading indicator (48).

8.1.b - De machine voorbereiden en programmakeuze (Afb. 9-12)

• Druk de schakelaar (45 Afb. 9) in positie "I".
• Haak de hendel (3 Afb. 12) los en beweeg hem omlaag.
  De schrobber (11 Afb. 12) komt nu naar beneden.
• Druk op het pedaal (19 abf 12), verwijdert deze uit de klem, en til deze, de borstel wordt (10 afb 12) verlaagd.

Reinigingsprogramma:

- De machine kan 4 reinigingsprogramma's uitvoeren.

Cyclus alleen drogen:

- Om alleen de droogcyclus te maken druk op de schakelaar (46 afb 9) om je de stofzuiger te starten.

Cyclus alleen schrobben:

- Als u alleen de poetsbeurt te maken druk op de schakelaar (47 afb. 9) om de rotatie van de borstel mogelijk te maken Druk de controle geplaatst op het handvat, om de rotatie van de borstel te beginnen.

Cyclus reinigen, schrobben:

- Druk op de knop (47 afb 9) om de rotatie van de borstel mogelijk te maken.

Druk op de schakelaar op de handgreep om de rotatie van de borstel te starten.

Cyclus reinigen, schrobben, drogen:

- Druk op de schakelaar (46, fig. 9) om de stofzuiger starten, de knop (47, fig. 9) om de rotatie van de borstel en de watertoevoer mogelijk te maken.

Druk op de schakelaar op de handgreep om de rotatie van de borstel en de water-toevoer te starten.

8.1.c - Gebruik van de machine (Afb. 1)

- Na het starten van de machine en kiesen het type van de cyclus beginn met de reiniging, door het duwen van de machine met behulp van de handgreep (1 afb. 1) en werkend op de sensor (20, afb. 1).

OPMERKING:

Besteed aandacht aan bijzonder kwetsbare vloeren; mag de machine niet gebruiken terwijl het wordt gestopt en de borstel rotatie aan.

Het is mogelijk, voor bijzonder vuile plekken n de rijsnelheid op "0" aan te passen, zodat de borstel roteert altijd in dezelfde positie zonder overbelasting van de motor tractie.

OPMERKING:

De goede reiniging en drogen van de vloer wordt uitgevoerd door op de machine vooruit; als je achteruit gaat, zal de machine niet drogen uit te voeren; in deze fase altijd til de wisser, om beschadiging van de messen te voorkomen.

- Stel eventueel met behulp van het kraantje (4 Afb. 1) de hoeveelheid water voor het reinigen af.

- Controleer de status van de batterij via de afvoer indicator (48 afb. 9).

8.1.d - Einde gebruik en uitschakeling (Afb. 9-13)

• Aan het einde van de reiniging, voordat u de machine uitmaakt, stop de watervoorziening en de rotatie van de borstel, met behulp van de schakelaar (47 afb. 9).
• Hef de borstel op door het pedaal (19 Afb. 13) helemaal in te trappen en haak hem in de speciale gleuf.
• Doorgaan met de afzuigkap geplaatst om alle aanwezige vloeistof in de vloer te zuigen, dan schakelt u de stofzuiger door het indrukken van de schakelaar (46 afb. 9).
• Verhogen de rakel (11 Afb. 13) door opti- len van de hendel (3 Afb. 13).

WAARSCHUWING:

Til de wisser en het eindstuk na het beëindigen van de schoonmaakwerkzaamheden, omdat dit voorkomt de vervorming van de rubber bladen en van de borstelharen.

- Druk op de schakelaar om de machine uit te schakelen (45 afb. 9).

WAARSCHUWING:

Als het apparaat niet wordt gebruikt voor een paar dagen, kunt u de stekker verwijderen (35 Afb. 7-8) uit het stopcontact.

8.1.e - Alarm maximum peil vuil water (Afb. 14)

Indien tijdens het gebruik van de machine, de stofzuiger uitschakelt, betekent dit dat het vloeistofniveau in de vuilwatertank het maximumniveau bereikt.

Breng de machine naar de waterafvoer en leeg de vuilwatertank zoals in de desbetreffende paragraaf beschreven staat.

OPMERKING:

Voor de goede werking van de niveausensoren is het noodzakelijk, om de binnenzijde van de tank (14 Afb. 14) goed te reinigen.

9.1 GEBRUIKT WATER VERWIJDEREN

(Afb. 15)

Aan het einde van de reinigingscyclus of als de vuilwater tank (14) vol is, is het noodzakelijk de tank te legen. Volg de hier-onder beschreven procedure op:

OPMERKING:

Houdt u voor het verwerken van vuilwater aan de van kracht zijnde wetgeving van het land van gebruik.

• Positioneer de machine dicht bij een afvoer.
• Buis (12) uit de houder halen.
• Verwijder de dop (56) van de slang (12) en laat het water uit de tank weglopen.

OPMERKING:

Het is mogelijk om de hoeveelheid water dat uit de slang loopt af te stellen. Druk hiervoor het uiteinde van de slang (12) in.

- Breng de dop (56) weer op de slang (12) aan en plaats hem weer op zijn ondersteuning.

10.1 ONDERHOUD EN REINIGING

WAARSCHUWING:

Alle onderhoudswerkzaamheden moeten worden uitgevoerd met de machine uit en tank leeg.

DAGELIJKS UIT TE VOEREN HANDELINGEN

10.1.a - Schoonwater tank legen en reinigen (Afb. 16)

WAARSCHUWING:

Aan het einde van de werkzaamheden is het noodzakelijk de schoonwater tank (5) te legen en te reinigen om afzettingen en/of ophopingen te voorkomen.

Leeg de schoonwater tank op de hier-onder beschreven wijze nadat u de vuilwater tank geleegd heeft:

• Plaats de machine bij een afvoer.
• Maak de slang (15) door de vaststelling van haken, sluit de kraan (53), verlagen de afvoer op de grond in het afvoerka-naal, open de klep (53) en laat volledig het water weglopen.
• Reinig de tank door de afvoerslang open te laten en schoon water van bovenaf aan de tank toe te voegen.
• Aan het einde van de reiniging tillen de buis (15), laat de klep (53) geopend, sluit de slang aan de desbetreffende verbindingen.
• Om het water uit de tank (5) compleet leeglopen, ontkoppel de slang (57) van de snelkoppeling (58) draai de fitting naar beneden en laat volledig het water weglopen, of verwijder het filterdeksel (59).

10.1.b - Reiniging vuilwater tank (Afb. 17)

WAARSCHUWING:

Aan het einde van de reinigingswerkzaam-heden is het noodzakelijk de vuilwater tank te reinigen om afzettingen en/of ophopingen, bacteriegroei, nare geuren en schimmel te voorkomen.

• Laat het vuile water weglopen op de wijze die in de desbetreffende paragraaf beschreven staat door de machine bij een afvoer te plaatsen.
• Verwijder het deksel (6).
• Laat de slang (12) hangen en houd de dop van de tank. Laat met behulp van een slang water in de tank (14) lopen tot u ziet dat schoon water uit de afvoerslang komt.
• Reinig de peilmeters (55) met behulp van een schone doek. Zorg ervoor dat u ze niet verbuigt.
• Plaats in omgekeerde volgorde alle onderdelen uit deze procedure terug.

10.1.c - Reiniging trekker (Afb. 4)

Verwijder de zuigmond (11) op de hieronder beschreven procedure om hem op correcte wij-ze te reinigen:

• Verwijder de slang (13) van de zuigmond (11).
• Draai de knoppen (32) los en verwijder de zuigmond (11).
• Reinig de zuigmond en met name de rubbers (60) en de binnenkant van de verbindingsknie (33) op de zuigmond.

OPMERKING:

Als u tijdens het reinigen opmerkt dat de rubbers (60) beschadigd of versleten zijn, is het noodzakelijk ze te vervangen of om te keren.

- Voer voor de montage de procedure in omgekeerde volgorde uit.

HANDELINGEN DIE AFHANKELIJK VAN DE SITUATIE UITGEVOERD MOETEN WORDEN

10.1.d - Reiniging filter schoonwater filter (Afb. 18)

OPMERKING:

Vóór het reinigen van de filter, zorg ervoor dat het waterreservoir leeg is.

• Schroef en verwijder het deksel (59).
• Verwijder het filter (17) en was het onder stromend water.
• Vervang het filter (17) in zijn zetel, dan schroef het deksel (59).

10.1.e - De borstels vervangen (Afb. 19)

Het is noodzakelijk om de borstel slijtage vervangen Hierdoor en 2 cm of moet worden vervangen volgens het type vloer te wassen, voor het vervangen, gaat u als volgt te werk:

• Hef de borstel op door het pedaal in te trappen op de wijze die in de desbetreffende paragraaf beschreven is.
• Slip een hand onder de groep borstelhouder (9); om de borstel los te maken draaien met een harde klap in de draairichting.
• Vervang de borstel, door het aansluiten met de hand op de flens van de borstelhouder (9).
• Laat de borstelkap (9) zakken door het pedaal in te trappen op de wijze die in de desbetreffende paragraaf beschreven is.
• Druk op de schakelaar (45 afb. 9) om de commando's in te schakelen.
• Druk op de schakelaar (47, fig. 9) om de rotatie van de borstel mogelijk te maken
• Stel de sensor (20) op het handvat om borstelrotatie te starten.

10.1.f - De rubbers van de zuigmond vervangen (Afb. 20)

Als u opmerkt dat het drogen van de vloer niet langer perfect plaatsvindt of dat op de vloer water achterblijft is het noodzakelijk de slijtagestaat van de rubbers van de zuigmond (60) te controleren.

• Verwijder de zuigmond (11) zoals in de paragraaf "Reiniging zuigmond" beschreven staat.
• Op de vergrendeling (67) drukken en de hendel (68) openen.
• De twee rubber houder (69) en de buitenste rubber (70) verwijderen.
• De twee spanschroeven (71) draaien en de bout (72) en de binnenste rubber (73) verwijderen.

OPMERKING:

Als de rubbers (70) of (73) aan een zijde versleten zijn kunt u ze eenmaal omkeren.

• Vervang of keer de rubbers (70) of (73) om zonder dat u ze onderling verwisselt.
• Voer voor de montage de procedure in omgekeerde volgorde uit.

OPMERKING:

Er bestaan twee verschillende soorten rubbers: crêperubber voor alle vloersoorten en polyurethaan rubbers voor mechanische werkplaatsen met olievlekken.

10.1.g - Het reinigen van de filter in de waterterugwinning tank (Afb. 21)

Verwijder de bovenklep om toegang te krijgen tot de binnenkant van de tank voor waterterugwinning.

• Draai de knop (75) en verwijder het filter (76).
• Was het filter (76) met stromend water en monteer deze in de auto door het aan-draaien van de knop (75).

10.1.h - De zekeringen vervangen (Afb. 6-22)

WAARSCHUWING:

Vervang alleen een doorgebrande zekering met een zekering van gelijke waarde (ampère).

• Haal de stekker (35) uit het stopcontact (39).
• Verwijder het deksel (61) door het losdraaien van de schroeven (62) voor toegang tot de zekering.
• Draai de twee schroeven los en verwijder de behuizing (77).

Zekering (74) - 50A

Bescherming van de elektronische kaart.
- Plaats het deksel (77).
- Hermonteer de deksel (61).

Zekering (63) - 75A

Accuzekering.

- Voer de volgende procedure uit om de zekering op de positieve pool van de accu te vervangen:

WAARSCHUWING:

Controleer voor de vuilwatertank leeg te zijn.

• Verwijder de stekker (35) uit het stopcontact.
• Druk de knop (36 Afb. 6) en til de tank (14) naar de volledige kanteling, vervang dan de zekering (63 Afb. 6).

10.1.i - Instellen van de wisser (Afb. 23)

- Het is mogelijk om de positie van de wisser in hoogte te verstellen en de invloed van de rakels op de vloer an te passen.

Hoogteverstelling

• Laat de wisser, door drukken op de hen- del.
• Draai de schroef (55) en til of laat het wiel (55a) tot de afstrijker zich in de gewenste positive is, draai de schroef (55).

Wilt u de oorspronkelijke positie van de wiel herstellen (uit de fabriek ), gaat u als volgt te werk:

• Draai de schroef van het wiel, zodat het vrij in de sleuf kan schuiven.
• Met de wisser verlaagd, passt om de incidentie van 0 graden zodat de flappen loodrecht op de vloer zijn en niet geplet
• Plaats een dikte van ongeveer 3 mm (bijv. Twee munten van 10 cent) onder het wiel en draai sterke de borgschroef.

Hoekinstelling

• Laat de wisser, door drukken op de hen- del.
• Start de stofzuiger en ga voor een paar meter, zet de stofzuiger uiz en stop de machine.
• Controleer de incidentie van banden (60) op de vloer

Fig. A = te verpletterd

Fig. B = te verhoogd

Fig. C = juiste positie

- Voor aanpassing handel op de grijse knop (64) linksom draaiend verhoogt de incidentie, omgekeerd vermindert. het

10.1.I - Configuratie acculaders en digitaal instrumentenpaneel (Afb. 24)

WAARSCHUWING:

Op het moment dat de machine de productie verlaat, is hij standaard geconfigureerd voor de functionering op een "Sonnenschein" gel-batterij.

WAARSCHUWING:

Ontkoppel de batterij stekker uit het stopcontact.

- Verwijder de carter (61 Afb. 22) door de schroeven (62 Afb. 22) los te draaien.

Standaardconfiguratie met Sonnenschein gel-batterijen

• Verwijder het dopje (66) onder de batterijlader (16).
• Plaats de switch (SW1) en (SW2) op de stand die in de afbeelding "A" aangegeven staat.

Het is mogelijk om de configuratie te wijzigen op de wijze die hieronder beschreven staat:

Configuratie voor zuurbatterijen

• Verwijder het dopje (66) onder de batterijlader (16).
• Plaats de schakelaars (SW1) en (SW2) in de stand die in de afbeelding "B" aangegeven staat.

PROBLEEM OOR	ZAAK OPLOSSING
Door indrukken van de schakelaar (45) “ ⚙ werkt de machine niet.	Batterij leeg.Algemene zekering doorgebrand.Stekker van de batterij is nog steeds gevestigd in de outlet van de lader.	Controleer de staat van de batterijlading.Vervang de algemene zeker-ing van 50A of 75A.Plaats de stekker goed.
De borstel draait niet. Functie	kaart beschadigd.De touch-sensor op het handvat is defect.Borstelmotor beschadigd.Borstel schakelaar niet ingedrukt of falen.	Vervangen.Vervangen.Vervangen.Druk op de juiste knop of ver-vang het.
De zuigmotor functioneert niet.	Functie kaart beschadigd.Stofziuger motor beschadigd.Vacuum schakelaar niet ingedrukt of falenVuilwatertank vol.	Vervangen.Vervangen.Druk op de schakelaar of vervang het.Leeg, spoel en reinig de tank.
De machine droogt niet goed op en laat water op de vloer achter.	Zuigmotor uitgeschakeld.Zuigslang verstopt.Vuile wisser.Vuilwater tank vol.Filteren op vuil water ver-stopt.De rubbers van de trekker zijn versleten.	Start de zuigmotor.Controleer en eventueel reinig de zuigslang die de zuig-mond met de vuilwater tank verbindt.Reinig de wisser.Leeg de vuilwater tank.Reinig het filter.Keer de rubbers van de zuig-mond om of vervang ze.
Er wordt geen water toegevoerd.	Schoonwater tank leeg.Schakelaar activering elek-troklep niet ingedrukt.Water toevoer kraan dicht.Filter verstopt.De elektromagnetische klep functioneert niet.	Vul de tank.Druk de schakelaar in.Open het kraantje.Reinig het filter.Wendt u tot de technische assistentie.
Reiniging vloer onbevredi-gend.	Ongeschikte borstels of reinigingsmiddel.Borstel versleten.	Maak gebruik van borstels of reinigingsmiddelen die voor de te reinigen vloer geschikt zijn.Vervang de borstel.

11.1 GARANTIE

Gedurende de garantieperiode zullen alle defecte onderdelen worden gerepareerd of vervangen, gratis.

Alle onderdelen aangetast door knoeien of misbruik zullen van de garantie uitgesloten.

Om de garantie procedure mogelijk te maken, neem dan contact op met uw dealer of een relevante servicecentrum door overlegging van de geldige aankoop documenten.

ELEKTRISCHE SCHEMA

TOUCH BASIC

IS ...... Ontlaadindicator

P1 ...... Hoofdschakelaar

P2......Borstelschakelaar

P3 ......Zuig-schakelaar

S1 ......Recovery niveau touchsensor

S2.....Touch sensor handvat

BATT ...... Batterij

CB ...... Acculader

ON= Batteria Gel......ON= Gelaccu

OFF=Batteria acido......OFF=Zuuraccu

ROSSO......Rood

BLU ....Blauw

GRIGIO......Grijs

BIANCO......Wit

NERO .... Zwart

MARRONE .... Bruin

VERDE ...... Groen

Vážený zákazníku,
