MANUAL DE UTILIZADOR VTC R 2DC E TEKA

INSTRUÇÕES PARA A INSTALAÇÃO E RECOMENDAÇÕES DE USO E MANUTENÇÃO PLACAS DE COZINHA VITROCERÂMICAS

INSTALLATION INSTRUCTIONS AND RECOMMENDATIONS FOR USE AND MAINTENANCE CERAMIC HOBS

Apresentação	Página 5
Guía de Utilização	16

Instalação	17
Colocação da placa de cozinha	17
Instalação do forno	17
Instalação da placa de cozinha	17
Ligação eléctrica	18
Ligação da placa de cozinha ao forno	18
Informação técnica	19

Utilização e Manutenção	20
Requisitos especiais antes da sua utilização	20
Funcionamento das placas vitrocerâmicas	20

Conselhos para a boa utilizacãodas placas VT	21
Limpeza e conservação	21

Se alguma coisa não funciona

24

GB

Introduction	Page 5
User Guide	25

PT A decoração pode diferir da representada nas figuras.

1 Zona de cozedura traseira esquerda.
2 Zona de cozedura traseira direita.
3 Zona de cozedura dianteira esquerda
4 Zona de cozedura dianteira direita.
5 Luzes indicadoras de calor residual.

Guía de Utilização do Livro de Instruções

Estimado cliente,

Agradecemos sinceramente a sua confiança.

Estamos seguros de que a aquisição da nossa placa de cozinha, irá satisfazer plenamente as suas necessidades.

Este modelo moderno, funcional e prático foi fabricado com materiais de excelente qualidade, os quais foram submetidos a um rigoroso controlo de qualidade durante todo o processo de fabrico.

Antes da sua instalação e utilização, deve ler atentamente este manual e seguir exactamente as suas instruções, para garantir um melhor resultado na utilização do aparelho.

Guarde este Manual de Instruções num local seguro para o poder consultar e assim cumprir com os requisitos da garantia.

Para poder beneficiar da garantia, é imprescindível apresentar a factura de compra do aparelho juntamente com o certificado de garantia.

Guardar o Certificado de Garantia e a folha de características técnicas junto ao manual de instruções durante a vida útil do aparelho. Contém dados técnicos importantes.

Instruções de Segurança

Antes da primeira utilização verifique atentamente as instruções de instalação e ligação.

Estes modelos de placas de cozinha podem instalar-se nos mesmos módulos dos fornos TEKA.

Para sua segurança, a instalação deverá ser realizada por pessoal autorizado e de acordo com as normas em vigor. De qualquer modo, a manipulação interna da placa deverá ser realizada por pessoal do serviço técnico da TEKA, incluindo a substituição do cabo de alimentação.

Atenção:

Quando as zonas de cozinhado em funcionamento ou após terem utilizadas, existem zonas quentes podem produzir queimaduras. Inha as crianças afastadas.

Em caso de ruptura ou fissura do cerâmico, desligue a placa imemente da corrente eléctrica para a posibilidade de sofrer um choéctrico.

Instalação

Importante

A INSTALAÇÃO E REGULAÇÃO DEVEM SER EFECTUADAS POR UM TÉCNICO AUTORIZADO, DE ACORDO COM AS NORMAS DE INSTALAÇÃO EM VIGOR.

Colocação das placas de cozinha

Deve realizar-se uma abertura no móvel com as dimensões especificadas na figura 1.

O sistema de fixação da placa está previsto para espessuras de 20, 30 e 40 mm.

As placas só pode ser ligada a um forno TEKA modelo E ou ES.

A distância mínima entre a superficie de suporte dos recipientes de cozinha e a parte inferior do móvel, ou do exaustor colocado sobre a placa, deve ser no mínimo de 650mm. Se as instruções de instalação do exaustor indicarem uma distância superior, esta deve ser respeitada.

O móvel, onde se coloca a placa e o forno, tem de estar correctamente fixo.

Advertencias:

As colas utilizadas quer no fabrico de móveis, quer nas lâminas decorativas e na superfície de trabalho, devem estar preparadas para suportar temperaturas até 100°C.

A TEKA não se responsabiliza por avarias ou danos que possam ser causados por uma má instalação.

Durante a instalação da placa devemos ter cuidado para não partir o vidro.

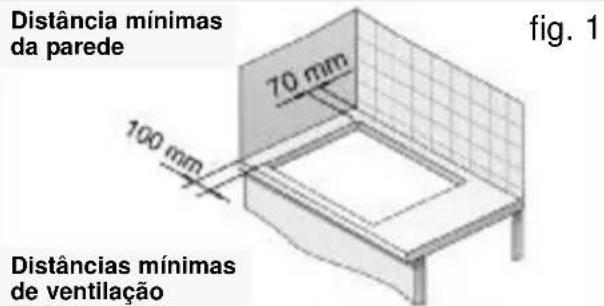

Distância mínimas da parede 70 mm 100 mm Distâncias mínimas de ventilação fig. 1

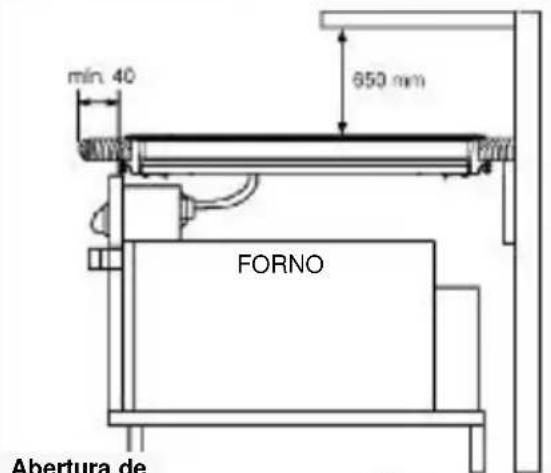

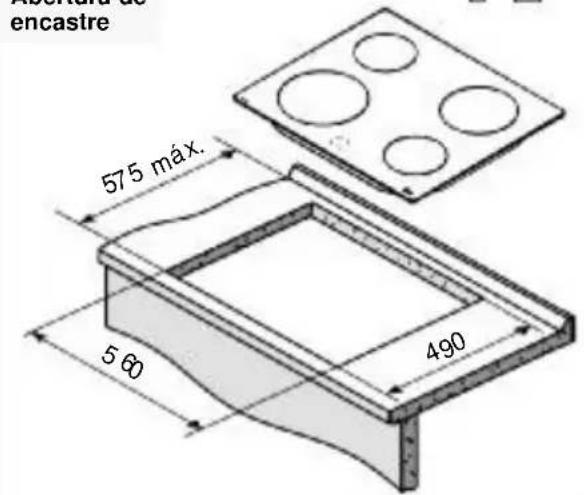

mín. 40 650 mm FORNO Abertura de

encastre 575 máx. 560 490

TENHA EM ATENÇÃO QUE O VIDRO NÃO TEM GARANTIA, SE GOLPEADO OU MANUSEADO INDEVIDAMENTE.

Colocação do forno

Ver o manual correspondente.

Instalação da placa de cozinha

Uma vez dimensionado o local, coloque a

junta de vedação sobre a parte inferior da placa, na parte inferior do vidro. Não aplique silicone directamente no vidro ou na placa, pois caso seja necessário retirá-la, pode provocar rupturas no vidro ao tentar descolar.

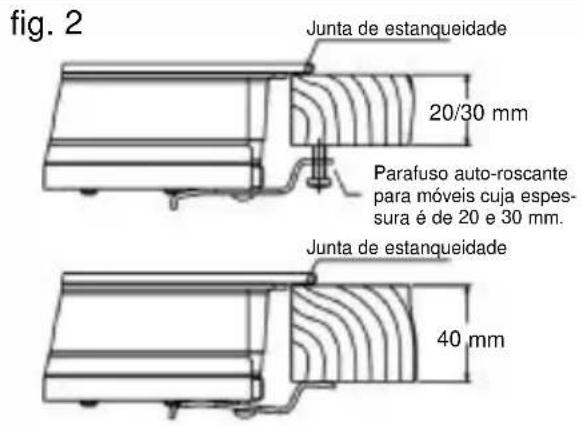

fig. 2 Junta de estanqueidade 20/30 mm Parafuso auto-roscante para móveis cuja espessura é de 20 e 30 mm. Junta de estanqueidade 40 mm

Coloque os grampos como é indicado na figura 2 fixando-os aos orifícios da parte inferior da carcaça através dos parafusos fornecidos.

Para espessuras do móvel igual ou inferiores a 30 mm, utilize os parafusos auto-ros-cantes que são fornecidos como complemento de fixação, inserindo-os no orifício circular do grampo. A rosca deste orifício cria-se ao inserir o parafuso, esta operação deve ser realizada antes de fixar o grampo à placa.

Ligação eléctrica

Antes de ligar a placa de cozinha à rede eléctrica, verifique se a tensão (voltagem) e a frequência correspondem ao que está indicado na placa de características, que se encontra na parte inferior da placa, na garantia ou então na folha de características técnicas, a qual deve estar junto ao manual.

A ligação eléctrica deverá se efectuada através de um interruptor de corte omnipo-

lar, ou cavilha sempre que seja acessível, adequada à intensidade a suportar e com uma abertura mínima entre contactos de 3mm, de modo a assegurar a desconexão em casos de emergência ou limpeza da placa de cozinha.

A ligação eléctrica deve ser feita a uma tomada com terra correcta, segundo a norma vigente.

Evite que a cablagem entre em contacto com a estrutura tanto da placa como do forno.

Ligação da placa de cozinha ao forno

1 Corte a corrente eléctrica.
2 Introduza parcialmente o forno no local de instalação.
3 Para fazer a ligação entre os dois aparelhos, acople o conector ou conectores da placa ao do forno (veja fig. 3 e 4). Assegure-se que os conectores entram completamente no seu alojamento e que ao colocá-los não provocou a saída dos terminais. Para comprovação, puxe ligeiramente os cabos um a um, para verificar que permanecem presos.
4 Termine de introduzir o forno na sua localização definitiva.

O local de instalação do forno deve ser o indicado no manual de instruções, que também deverá ser consultado para efectuar a ligação eléctrica. Antes de ter acesso ao interior do aparelho será preciso desligá-lo da tomada.

Informação técnica

Ver a placa de características da placa na parte inferior do aparelho.

Utilização e Manutenção

PT

Requisitos especiais antes da sua utilização

Antes de ligar a placa de cozinha à rede eléctrica, verifique se a tensão (voltagem) e a frequência na rede correspondem aos dados técnicos indicados na chapa de características, a qual está situada na parte inferior da placa e na garantía, ou então na folha de dados técnicos que deve guardar junto ao manual.

O aparelho não deve ser utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas e mentais. Também não deve ser utilizado por pessoas sem experiência no seu manuseamento, excepto se estas estiverem sob a supervisão de uma pessoa responsável pela sua segurança.

⚠️ Não deixe as crianças brincarem com o aparéelo.

Este aparelho não está projectado para funcionar através de um temporizador externo (não incorporado no próprio aparelho), ou através de um sistema de comando à distância separado.

Funcionamento das placas de vitrocerámica

Cada elemento de calor das placas de cozinha vitrocerâmicas está ligado a um regulador de energia, que controla o funcionamento e paragem de cada um deles (mais ou menos). (Ver fig. 5)

Em cada botão está desenhada a numeração de "0" a "12".

Antes de ligar uma zona de cozinhado, verifique se ligou o botão correspondente, pois a cada botão corresponde uma zona de cozinhado. Para isso, junto a cada botão existe uma indicação de correspondência entre o elemento de calor e o respectivo botão.

O funcionamento de uma zona ou mais zonas de cozinhado é visível mediante um piloto âmbar na frente do painel de comandos.

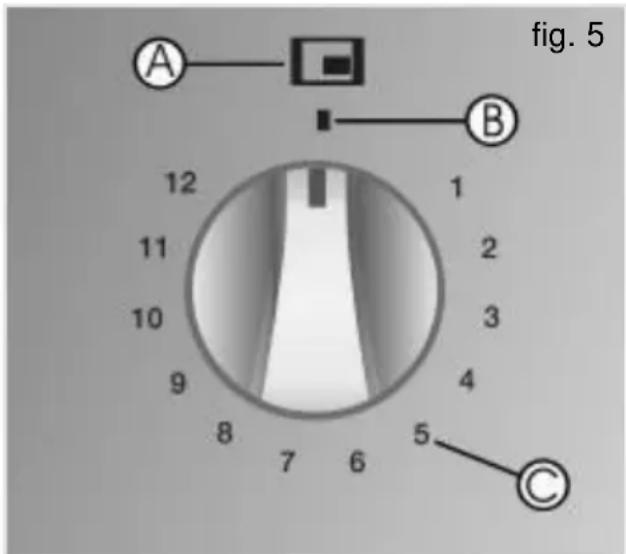

A B 12 1 1 11 2 10 3 9 4 8 7 6 5 C fig. 5

Indicador da placa em funcionamento

Posição do comando em repouso

Níveis de potência

Instruções para elementos de duplo circuito (ver figura 6)

Os elementos de calor de duplo circuito, são zonas de cozinhado compostas por dois elementos de calor independentes entre si, são controlados por um regulador de energia que permite ligar o elemento interior ou os dois simultaneamente (interior e exterior). Para que funcione apenas o circuito interior, rode o botão no sentido dos ponteiros do relógio e coloque-o na posição desejada. Para ligar os dois elementos de calor em simultâneo, rode o botão até à posição "12" continuando a rodar de modo suave até passar ligeira-

mente o "0" e sentir um "CLICK". De seguida, coloque o botão na posição desejada. Quando toda a zona de cozinhado estiver activa, e se necessitar apenas do elemento mais pequeno (interior), rode o botão até "0" e acenda novamente.

Estando em funcionamento um circuito ou os dois em simultâneo, a temperatura pode ser regulada, colocando o botão nas posições intermédias, do mesmo modo, que nas zonas de cozinhado normais, descritas no parágrafo anterior.

Nos reguladores de duplo circuito, quando o botão está no "0" apenas pode rodar o botão no sentido dos ponteiros do relógio, já que não é possível passar do "0" para "12" e vice-versa.

fig. 6

Quando uma zona de cozinhado atinge uma temperatura superior a 60±15°C, acende-se o piloto de calor residual mantendo-se aceso, mesmo que o botão esteja a zero, até que temperatura baixe. De qualquer modo, preste especial atenção à temperatura das zonas de cozinhado, pois existe a possibilidade, ainda que remota, de que o piloto se avarie e não indique a temperatura da zona correspondente.

Conselhos para uma boa utilização das placas VT

Para obter o rendimento máximo, cumpra os seguintes requisitos:

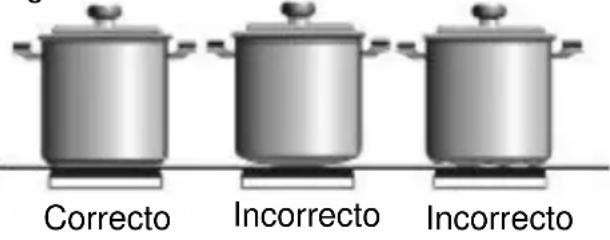

* Utilize recipientes com fundo totalmente plano, pois quanto maior for a superfície de contacto entre o vidro e o recipiente, maior é a transmissão de calor. Observe na figura 7, como com os recipientes amolgados e côncavos, a superfície de contacto é menor.

fig. 7

* Para evitar amolgadelas nos fundos dos recipientes, recomenda-se que estes sejam espessos.
* Não é recomendável utilizar recipientes, cujo diâmetro seja menor que a zona de cozinhado.
* Centre os recipientes sobre a zona de cozinhado.
* Seque o fundo dos recipientes antes de os colocar sobre a vitrocerâmica.
* Não pouse nenhum objecto ou utensílio de plástico ou lâminas sobre o vidro da placa.
* Não deslize os recipientes que tenham bordos ou arestas que possam riscar o vidro.
* Não utilize a placa vitrocerâmica sem um recipiente sobre a zona de cozinhado.
* Não cozinhe com recipientes de plástico.
* O material dos recipientes deve ser resistente para evitar que se funda sobre o vidro.
* O vidro suporta alguns golpes de grandes recipientes, que não tenham arestas vivas, no entanto tenha precaução com os utensílios pequenos e pontiagudos.

Tenha o cuidado de não derramar açúcar ou produtos que o contenham, pois podem reagir com o vidro e originar alterações na superfície.

Limpeza e conservação

Para uma boa conservação da placa vitrocerâmica deve-se efectuar limpeza, utilizando produtos e utensílios adequados. A placa de cozinha vitrocerâmica deve ser limpa, cada vez que é utilizada e quando estiver arrefecida, pois deste modo a limpeza é mais fácil e evita aderência de sujidade acumulada de vários cozinhados.

Não utilize, em caso algum, produtos de limpeza que possam danificar a superfície (na tabela a seguir indicamos, entre alguns produtos habituais, quais os que se devem utilizar). Não se deve utilizar na limpeza, aparelhos que funcionem com vapor.

MANUTENÇÃO DO VIDRO

Na limpeza deve ter-se em conta o grau de sujidade e utilizar em função da mesma os utensílios e produtos apropriados.

Sujidade leve

Sujidade leve não aderida, pode ser limpa com um pano húmido e detergente suave ou água morna com sabão.

Sujidade profunda

Limpar as nódoas ou gorduras profundas, com um produto especial para vitrocerâmicas (por exemplo, Vitroclen) seguindo as instruções do fabricante.

A sujidade fortemente aderida devido a detritos queimados pode ser eliminada, utilizando um espátula de limpeza.

Desgaste das cores: causadas por recipientes com restos secos de gordura no fundo ou gorduras entre o vidro e o recipiente durante o cozinhado. Eliminam-se da superfície do vidro com uma esponja com água ou com um produto especial para vitrocerâmica (por exemplo, Vitroclen).

Utensílios de plástico, açúcar ou alimentos com alto conteúdo de açúcar, fundidos sobre a placa deverão ser retirados imediatamente com uma espátula.

Alteração da cor do vidro.

Não influencia na funcionalidade nem na

PRODUTOS RECOMENDADOS PARA A LIMPIEZA

Produto	Deve utilizar para limpar...
	...o vidro?	...o aro?
Detergentes líquidos e suaves	SIM	SIM
Detergentes em pó ou agressivos	NAO	NAO
Produtos especiais para vitrocerâmicas (por ex.: Vitroclen)	SIM	SIM
Sprays que eliminam gordura (fornos, etc.)	NAO	NAO
Tecidos suaves	SIM	SIM
Papel de cozinha	SIM	SIM
Panos de cozinha	SIM	SIM
Esfregões de níquel (nunca a seco)	SIM	NAO
Esfregões de aço	NAO	NAO
Esfregões duros (verdes)	NAO	NAO
Esfregões macios (azuis)	SIM	SIM
Espátulas para vidros	SIM	NAO
Polimentos líquidos para electrodomésticos e/ou cristais	SIM	SIM

estabilidade da placa vitrocerâmica. Devese essencialmente a uma limpeza inadequada ou à utilização de recipientes defeituosos.

Brilhos metálicos, são causados pelo des-lizamento de recipientes metálicos sobre o vidro. Podem ser eliminados, utilizando exaustivamente um produto de limpeza especial para vitrocerâmicas (por exemplo, Vitroclen), ainda que possivelmente, seja necessário repetir várias vezes a lim-peza.

Serigrafia desgastada, deve-se à utilização de produtos de limpeza abrasivos ou à utilização de recipientes com fundos irregulares.

Atenção:

Utilize a espátula de limpeza apenas na superfície vitrocerâmica. Evite qualquer contacto da carcaça da espátula de limpeza com o vidro, pois pode originar riscos.

Utilizar raspadores em bom estado, substituindo imediatamente a lâmina, no caso de possuir algum tipo de deterioração.

⚠ Depois de terminar o trabalho com a espátula de limpeza, recolha e bloqueie a lâmina. (ver fig. 8).

O recipiente pode aderir ao vidro devido a algum material fundido entre ambos. Não retire o recipiente com o vidro frio, pois este pode quebrar.

Não pise o vidro, nem se apoie nele, pois este pode quebrar e causar ferimentos. Não utilize o vidro para depositar objectos.

Espătula protegida
Espátula desprotegida

MANUTENÇÃO DO ARO INOX.

Elimine a sujidade, utilizando um pano húmido ou água morna com sabão. No caso de manchas persistentes utilize um produto de limpeza específico para vitro-cerâmica ou um líquido de polir electrodomésticos. Aplique o produto esfregando sem diluir, deixe actuar e retire com um pano seco. Não utilize esponjas metálicas ou sintéticas de textura rígida.

A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as modificações que considerar necessárias ou úteis, sem prejudicar as suas características essenciais.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Se alguma coisa não funciona

Antes de contactar o Serviço de Assistência Técnica efectue as verificações que indicamos a seguir:

Defeito Possível causa Solução
Os pilotos e as placas não funcionam
	O cabo de alimentação do forno não está ligado.	Ligue o cabo do forno à rede.
	O cabo de ligação do fogão ao forno não está ligado.	Ligue o cabo ao forno.
O recipiente adere ao vidro
	Há algum material fundido o recipiente e o vidro. Recipientes com fundos agressivos	Coloque a placa na potência máxima e tentar descolá-lo. Verifique o fundo dos recipientes e não os deslize sobre o vidro.
