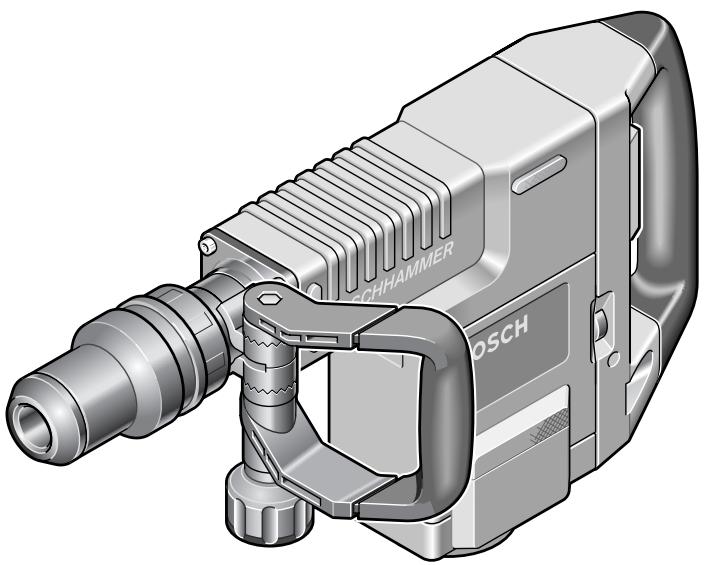

GSH 11 E PROFESSIONAL - Perfurador BOSCH - Manual de utilização gratuito

Tipo de produto	Martelo rompedor (perfurador)
Marca	BOSCH
Modelo	GSH 11 E PROFESSIONAL
Número do artigo	0 611 316 7..
Potência nominal absorvida	1500 W
Número de impactos em vazio	900–1890 tr/min
Potência de impacto individual	6–25 J
Posições do cinzel (Vario-lock)	12 posições
Potência de cinzelamento (concreto dureza média)	490 kg/h
Porta-ferramenta	SDS-max
Lubrificação	Lubrificação central permanente
Peso (segundo EPTA 01/2003)	10,1 kg
Classe de proteção	II (dupla isolação)
Nível de pressão sonora	89 dB(A)
Nível de intensidade sonora	100 dB(A)
Valor de emissão vibratória (cinzelamento)	16 m/s²
Tensão nominal	230–240 V (compatível com 220 V)
Ajuste eletrônico da frequência de impacto	Sim, 6 posições
Punho adicional	Sim, ajustável e removível
Indicador de serviço	Indicador de desgaste das escovas
Tampa antipoeira	Sim
Manutenção e limpeza	Limpar regularmente as aberturas de ventilação; substituir a tampa antipoeira se danificada; mandar reparar por um serviço autorizado
Segurança	Ler os avisos; usar EPI; usar proteção auditiva; não trabalhar em ambiente explosivo; desconectar antes do ajuste

Perguntas frequentes - GSH 11 E PROFESSIONAL BOSCH

Como trocar a ferramenta de cinzelamento no GSH 11 E?

Antes de tudo, desconecte o aparelho. Limpe e lubrifique levemente a extremidade da ferramenta. Introduza-a no porta-ferramenta SDS-max girando até o encaixe. Para retirá-la, empurre o soquete de travamento para trás e remova a ferramenta.

Como ajustar a frequência de impacto?

Use o seletor de ajuste 5 localizado no aparelho. Ele permite uma seleção contínua da frequência de impacto (de 1030 a 1900 rpm) para adaptar o trabalho ao material.

Como modificar a posição do cinzel (Vario-lock)?

Monte o cinzel, então empurre o anel de ajuste 3 para a frente. Gire o cinzel para a posição desejada (12 posições possíveis), solte o anel e gire até o encaixe.

Qual é a potência e o peso deste aparelho?

A potência nominal é de 1500 W, a potência de impacto individual de 6 a 25 J e o peso é de 10,1 kg segundo o procedimento EPTA.

Como fazer a manutenção do martelo rompedor?

Mantenha o aparelho e as aberturas de ventilação limpos. Substitua imediatamente uma tampa antipoeira danificada. Quando o indicador de serviço acender (cerca de 8h antes da parada), envie o aparelho a um serviço pós-venda Bosch para substituir as escovas.

Quais acessórios estão disponíveis para o GSH 11 E?

O aparelho aceita ferramentas SDS-max. Use cinzéis adequados para concreto, tijolo, pedra e asfalto. Acessórios de penetração e compactação também são compatíveis.

Quais precauções de segurança devem ser seguidas?

Use sempre óculos de proteção e proteção auditiva. Segure o aparelho com ambas as mãos usando o punho adicional. Não trabalhe em ambiente úmido sem disjuntor diferencial. Verifique cabos ocultos antes de perfurar.

Como afiar as ferramentas de cinzelamento?

Afie os cinzéis com uma mola (ex. corindon) com refrigeração regular. Para forjamento, aqueça a 850–1050 °C. Para endurecimento, aqueça a 900 °C e resfrie em óleo, depois revenha a 320 °C.

O que fazer se o aparelho não ligar?

Verifique se o interruptor Ligar/Desligar está na posição Ligar (pressionado para a direita). Certifique-se de que a tensão da rede corresponde à indicada na placa. Em tempo frio, o aparelho pode demorar para atingir a potência total; bata o cinzel no chão uma vez para acelerar.

Onde posso encontrar peças de reposição e serviço pós-venda?

Consulte www.bosch-pt.com para vistas explodidas e peças. Na França, contate o SAC pelo 01 43 11 90 06 ou o Número Verde Conselheiro Bosch 0 800 05 50 51. Na Bélgica: 070/22 55 65.

MANUAL DE UTILIZADOR GSH 11 E PROFESSIONAL BOSCH

GSH 11 E PROFESSIONAL

BOSCH

Manual de instruções Instruções de operação Instruções de uso Instruções de serviço Manual de instruções Instruções de uso Instruções de uso Instruções de operação Instruções de uso Instruções de uso Instruções de uso Οδηγίες χειρισμού Kullanım kılavuzu

Indicações gerais de advertência para ferramentas elétricas

!ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as

instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controle sobre o aparelho.

a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.

e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. b) Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

d) Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.

f) Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento.

g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas elétricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

5) Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Instruções de serviço específicas do aparelho

▶ Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. - Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Não processar material que contenha amianto. O amianto é considerado cancerígeno. - Tomar medidas de proteção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados cancerígenos. Usar uma máscara de proteção contra o pó e, se possível, utilizar uma aspiração de pó/aparas. Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. - Não utilizar a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de choque elétrico. As ferramentas elétricas que forem utilizadas ao ar livre devem ser conectadas através de um disjuntor de corrente de avaria. - Usar proteção auricular. Ruídos podem provocar perda auditiva. ▶ Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões. ▶ Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar choque elétrico. Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contato com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

O aparelho destina-se a trabalhos de cinzelamento em betão, tijolos, pedras e asfalto, assim como para cravar e compactar, utilizando os respectivos acessórios.

Dados técnicos

Martelo de percussão		GSH 11 E PROFESSIONAL
N° do produto		0 611 316 7..
Potência nominal consumida	W	1500
N° de percussão	min-1	900–1890
Força de impactos individuais	J	6–25
Ajustes para cinzelar		12
Potência para cinzelar em betão de dureza média	kg/h	490
Fixação da ferramenta		SDS-max
Lubrificação		Lubrificação central permanente
Peso conforme
EPTA-Procedure
01/2003	kg	10,1
Classe de protecção		☐/II

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Tampa de proteção contra poeira 2 Bucha de travamento 3 Para ajuste do cinzel (Vario-lock) 4 Interruptor de ligar-desligar 5 Roda de ajuste para a pré-seleção do número de percussões 6 Indicação de serviço

7 Punho adicional 8 Porca serrilhada para o punho adicional

Acessórios apresentados ou descritos podem não pertencer ao volume de fornecimento.

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 89 dB(A); Nível de potência acústica 100 dB(A). Incerteza K=3 dB.

Usar proteção auricular!

Valores totais de oscilação (soma dos vetores das três direções) averiguados conforme EN 60745:

Cinzelar: Valor de emissão de oscilação a_h=16\ m/s² , incerteza K=2\ m/s² .

ATENÇÃO

O nível de vibrações indicado nestas instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos.

O nível de vibrações variará de acordo com a aplicação da ferramenta elétrica. Em alguns casos o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta elétrica for regularmente utilizada de maneira semelhante.

Nota: Para uma avaliação exata do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: NE 60745 conforme as disposições das directivas 89/336/CEE, 98/37/CE, 2000/14/CE.

2000/14/CE: O garantido nível de potência acústica L_WA é inferior a 105 dB(A). Processo de avaliação da conformidade de acordo com o anexo VI.

Entidade de inspecção mencionada:

Só utilizar a sua ferramenta eléctrica com o punho adicional 7.

O punho adicional 7 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.

Soltar a porca serrilhada 8, girar o punho adicional 7 em volta do eixo da ferramenta, até alcançar a posição desejada e reapertar a porca serrilhada 8.

O punho adicional 7 pode ser montado em outra posição. Para tal, desatarraxar completamente a porca serrilhada 8 e de seguida puxar o parafuso sextavado para cima. Remover o punho adicional 7 pelo lado e girar a parte de aperto 180°. Montar o punho adicional 7 na sequência invertida.

Troca de ferramenta

Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.

Com o encabadouro SDS-max é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar ferramentas.

A capa de protecção contra pó 1 evita, consideravelmente, que penetre pó de perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de protecção contra pó 1 não seja danificada.

Uma capa de protecção contra pó deve ser substituida imediatamente. Recomendamos que esta tarefa seja efectuada por uma oficina de serviço pós venda.

Introduzir a ferramenta de trabalho (veja figura A)

Limpar a extremidade de encaixe da ferramenta de trabalho e lubrificá-la levemente.

Introduzir a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente.

Puxar a ferramenta para controlar o travamento.

Retirar a ferramenta de trabalho (veja figura B)

Empurrar a bucha de travamento 2 para trás e retirar a ferramenta de trabalho.

Funcionamento

Colocação em funcionamento

Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.

Ligar e desligar

Para a colocação em funcionamento da ferramenta eléctrica, empurrar o interruptor de ligar-desligar 4 para a direita.

Para desligar a ferramenta eléctrica, empurrar o interruptor de ligar-desligar 4 para a esquerda.

Em temperaturas ambiente baixas, a ferramenta eléctrica apenas alcança a plena potência de percussão após um certo tempo.

Este período de arranque pode ser reduzido, batendo com a broca, introduzida na ferramenta eléctrica, no chão.

Ajustar o número de percussão

A electrónica de regulação possibilita uma pré-selecção, sem escalonamento, do número de percussão para um processamento correcto de todos os tipos de materiais.

A electrónica constante mantém o número de percussão pré-seleccionado praticamente constante, entre a marcha em vazio e a marcha em carga.

Selecionar o número de percussão com a roda de ajuste 5, de acordo com o tipo de material.

As indicações apresentadas na tabela seguinte são valores recomendados.

Posição da roda de ajuste 5	N° de percussão (min-1)
1	1030
2	1180
3	1360
4	1540
5	1720
6	1900

Alterar a posição do cinzel (Vario-lock)

O cinzel pode ser travado em 12 posições. Desta forma é possível colocá-lo na posição optimizada para o respectivo trabalho.

Introduzir o cinzel no encabadouro.

Empurrar o anel para ajuste do cinzel 3 para frente e girar o cinzel, com o anel para ajuste do cinzel 3, até a posição desejada.

Soltar o anel para ajuste do cinzel 3 e girar o cinzel até engatar.

Indicações de trabalho

Afiar as ferramentas de cinzelar (veja figura C)

Bons resultados só podem ser alcançados com cinzeis afiados, portanto devem ser afiados a tempo. Isto assegura uma longa vida útil das ferramentas e bons resultados de trabalho.

Reafiar

Afiar os cinzeis com discos abrasivos, p.ex. corindo nobre, sob constante adução de água. A figura contém os valores teóricos necessários. Assegure-se de que não sejam visíveis cores de recozimento; isto pode prejudicar a dureza das ferramentas de cinzelamento.

Para forjar, aquecer o cinzel de 850 a 1050 °C (vermelho claro a amarelo).

Para temperar, aquecer o cinzel até aproximadamente 900 °C e temperar com óleo. De seguida deixar no forno durante aprox. uma hora a 320 °C (cor de recozimento azul claro).

Manutenção e serviço

Manutenção e limpeza

Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.

Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Uma capa de proteção contra pó deve ser substituída imediatamente. Recomendamos que esta tarefa seja efetuada por uma oficina de serviço pós-venda.

Indicação de serviço 6

A ferramenta elétrica desligar-se-á automaticamente se os carvões abrasivos estiverem gastos. A indicação de serviço 6 indicará o desgaste com uma antecedência de aprox. 8 horas, iluminando-se ou piscando. Para a manutenção, a ferramenta elétrica deve ser enviada ao serviço pós-venda. Endereços encontram-se no capítulo “Serviço e consulta ao cliente”.

Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta no logotipo da ferramenta elétrica.

Serviço e consulta ao cliente

Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

① +351 21 / 8 50 00 00

Fax +351 21 / 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações nas leis nacionais, as

ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.
