PKS 66 A - Serra circular BOSCH - Manual de utilização gratuito

Tipo de produto	Serra circular
Marca	Bosch
Modelo	PKS 66 A
Potência nominal absorvida	1600 W
Velocidade em vazio	5000 rpm
Profundidade de corte máx. (0°)	66 mm
Profundidade de corte máx. (45°)	48 mm
Diâmetro máx. da lâmina	190 mm
Diâmetro mín. da lâmina	184 mm
Furo da lâmina	30 mm
Espessura máx. da lâmina	1,8 mm
Dimensões da placa de base	327 x 160 mm
Peso de acordo com EPTA	5,4 kg
Classe de proteção	II
Bloqueio do eixo	Sim
CutControl	Sim (indicador de controle)
Caixa de recolha de pó	Sim
Guia paralela	Sim
Trilho de guia	Disponível como acessório (modelo PKS 66 AF incluído)
Tampa de proteção com movimento pendular	Sim
Nível de pressão acústica	101 dB(A)
Nível de intensidade acústica	112 dB(A)
Valor de emissão de vibrações	4,0 m/s²
Manutenção	Limpar as aberturas de ventilação, a tampa de proteção e a lâmina após o uso
Peças sobressalentes	Disponível junto ao Serviço de Assistência Técnica Bosch (ref. artigo 3 603 E02 0..)

Perguntas frequentes - PKS 66 A BOSCH

Como trocar a lâmina da serra circular?

Desligue a ferramenta. Pressione o bloqueio do eixo (4) para travar o veio. Use a chave sextavada para desapertar o parafuso de aperto (18) no sentido horário. Recolha a tampa de proteção (11) e retire o flange de aperto (19) e depois a lâmina. Para montar, coloque a nova lâmina no sentido correto, aperte o parafuso com um torque de 6-9 Nm.

Como ajustar a profundidade de corte?

Afrouxe a alavanca de aperto (27). Afaste ou aproxime a serra da placa de base para ajustar a profundidade. Aperte a alavanca. A profundidade deve ser tal que menos de um dente completo ultrapasse a peça.

Como usar a guia paralela?

Afrouxe o parafuso borboleta (8) da guia paralela (10). Deslize a guia até à largura desejada consultando a marcação de corte (0° ou 45°). Aperte o parafuso. Isto permite cortes retos ao longo da borda da peça.

Como aspirar o pó?

Pode ligar um aspirador através do tubo de aspiração (23) no ejetor de aparas (16). Para trabalhos pequenos, utilize a caixa de recolha (25) fornecida. Esvazie-a regularmente para manter a eficiência.

Quais lâminas de serra são compatíveis?

Utilize lâminas com diâmetro entre 184 e 190 mm, furo de 30 mm, espessura máx. 1,8 mm. Não utilize lâminas de aço HSS nem para metais ferrosos. O sentido de corte deve corresponder à seta na tampa.

Como realizar um corte em bisel?

Afrouxe os parafusos borboleta (7) e (14). Incline a serra no ângulo desejado (até 45°). Aperte os parafusos. A profundidade de corte é reduzida em bisel. Utilize a marcação de 45° no indicador CutControl para guiar o corte.

O que fazer em caso de recuo (kickback)?

Segure firmemente a serra com ambas as mãos, posicione-se ao lado da lâmina, não no seu alinhamento. Se a lâmina emperrar, solte o interruptor e aguarde a paragem completa antes de retirar a serra. Utilize lâminas afiadas e um suporte adequado para evitar o bloqueio.

Como limpar e fazer manutenção da serra?

Desligue sempre a ferramenta. Limpe as aberturas de ventilação com uma escova ou ar comprimido. A tampa de proteção deve mover-se livremente; remova os resíduos de resina ou cola na lâmina. Aplique uma fina camada de óleo antiferrugem nas lâminas não revestidas.

Posso usar a serra com um trilho de guia?

Sim, o trilho de guia (32) está disponível como acessório (incluído para o modelo PKS 66 AF). Fixe-o com grampos (31). Para cortes a 90°, utilize o lado marcado 90°; para biséis, o lado 45°. O trilho melhora a precisão e reduz lascas.

Quais são os números do serviço de assistência técnica Bosch?

Em França, contacte o Serviço de Apoio ao Cliente pelo 0 811 36 01 22 (custo local) ou por e-mail: [e-mail]. Para revendedores, Assistência Técnica pelo 01 43 11 90 06. Na Bélgica: [phone]. Na Suíça: [phone].

MANUAL DE UTILIZADOR PKS 66 A BOSCH

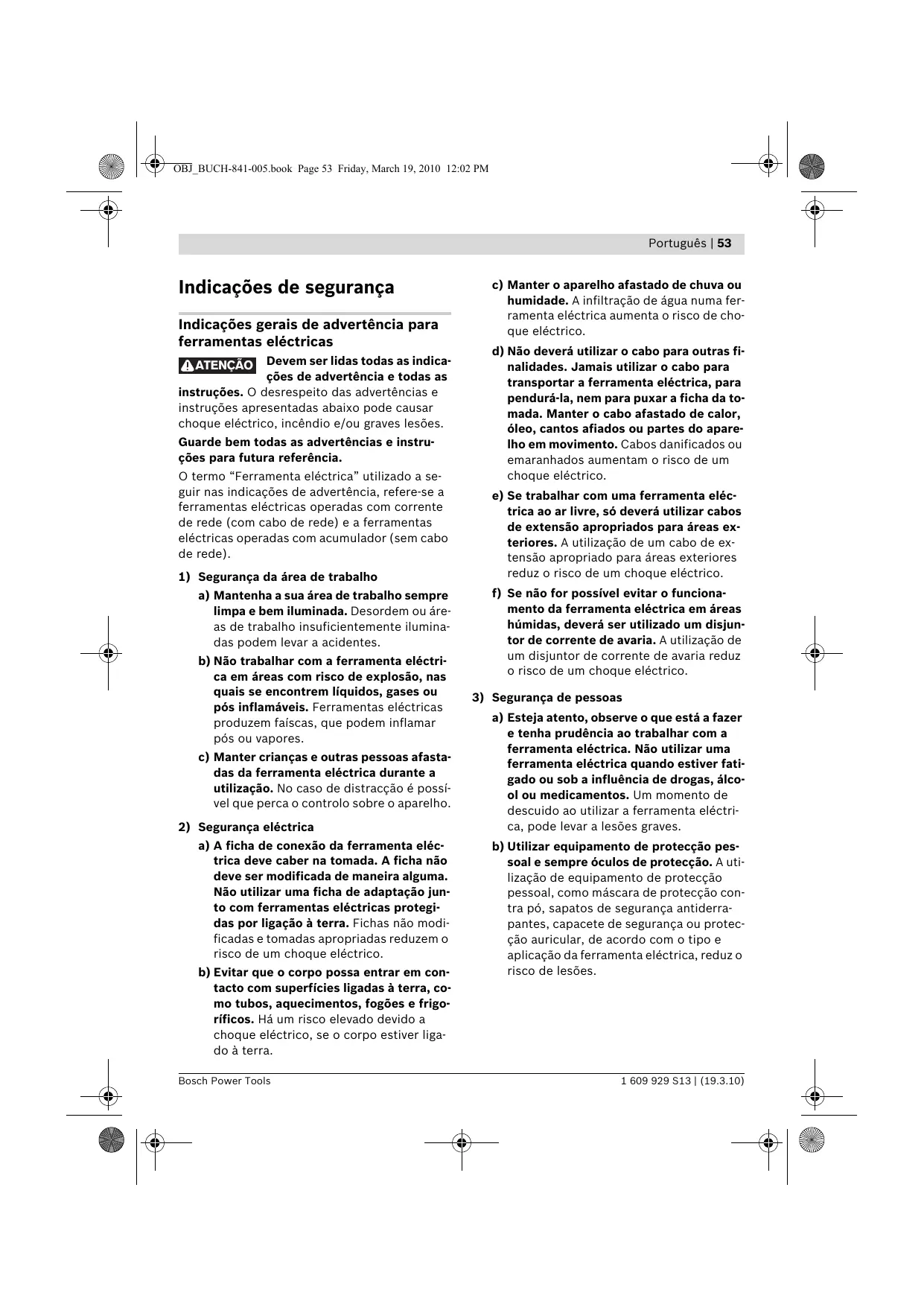

Indicações de segurança

Indicações gerais de advertência para ferramentas eléctricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico. a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves. b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

3) Segurança de pessoas

c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.

f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.

g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas elétricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.

b) Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.

e) Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.

f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.

g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.

5) Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para serras circulares

PERIGO: As suas mãos não devem entrar na área de corte nem em contacto com a lâmina de serra. Segurar o punho adicional ou a carcaça do motor com a outra mão. Se as mãos estiverem a segurar a serra, não poderão ser feridas pela lâmina de serra. Não tocar na peça a ser trabalhada pelo lado de baixo. A cobertura de proteção não poderá protegê-lo contra a lâmina de serra por debaixo da peça a ser trabalhada. Adaptar a profundidade de corte à espessura da peça a ser trabalhada. Deveria estar visível, menos do que uma completa altura de dente por debaixo da peça a ser trabalhada. Jamais segurar a peça a ser serrada com a mão ou com a perna. Fixar a peça a ser trabalhada numa admissão firme. É importante fixar bem a peça a ser trabalhada, para minimizar o perigo de contacto com o corpo, de emperramento da lâmina de serra ou perda de controlo. Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico. ▶ Sempre utilizar um esbarro ou um guia reto de cantos ao serrar longitudinalmente. Isto aumenta a exatidão de corte e reduz a possibilidade de um emperramento da lâmina de serra. ▶ Sempre utilizar lâminas de serra do tamanho correto e com orifício de admissão apropriado (p. ex. em forma de estrela ou redondo). Lâminas de serra não apropriadas para as peças de montagem da lâmina, funcionam desequilibradamente e levam à perda de controlo.

Jamais utilizar arruelas planas ou parafusos de lâmina de serra incorretos ou danificados. As arruelas planas e os parafusos da lâmina de serra foram especialmente construídos para a sua serra e para uma potência e segurança de trabalho otimizadas.

▶ Causas e evitação de contra-golpes:

- Um contra-golpe é uma reação repentina provocada por uma lâmina de serra emperrada, enganchada ou incorretamente alinhada, que leve uma serra descontrolada a saltar para fora da peça a ser trabalhada e se movimentar na direção do operador.

- Se a lâmina de serra emperrar ou enganchar na fenda de corte a se fechar, esta será bloqueada e a força do motor atira a serra no sentido da pessoa a operá-la.

- Se a lâmina de serra for torcida ou incorretamente alinhada no corte de serra, é possível que os dentes do canto posterior da lâmina de serra se emperrem na superfície da peça a ser trabalhada, de modo que a lâmina de serra se movimente para fora do corte de serra e a serra pule no sentido da pessoa a operar.

Um contragolpe é a consequência de uma utilização incorreta ou errónea da serra. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir.

▶ Segurar a serra firmemente com ambas as mãos e colocar os braços numa posição em que possa suportar as forças de contra-golpe. Sempre manter o corpo na lateral da lâmina de serra, jamais colocar a lâmina de serra numa linha com o corpo. No caso de um contra-golpe é possível que a serra pule para trás, no entanto a pessoa a operar poderá controlar as forças de contra-golpe através de apropriadas medidas de segurança.

Se a lâmina de serra emperrar ou se o trabalho for interrompido, deverá desligar a serra e mantê-la inerte na peça a ser trabalhada, até a lâmina de serra parar. Jamais tente remover a serra da peça a ser trabalhada, nem puxá-la para trás enquanto a lâmina de serra estiver em movimento, caso contrário poderá ocorrer um contragolpe.

Verificar e eliminar a causa do emperramento da lâmina de serra.

Se desejar recolocar em funcionamento uma serra emperrada, deverá centrar a lâmina de serra na fenda de corte e verificar se os dentes da serra não estão emperrados na peça a ser trabalhada. Se a lâmina de serra estiver emperrada, poderá movimentar-se para fora da peça a ser trabalhada ou causar um contra-golpe se a serra for religada. Apoiar placas grandes, para reduzir um risco de contra-golpe devido a uma lâmina de serra emperrada. Placas grandes podem curvar-se devido ao próprio peso. Placas devem ser apoiadas de ambos os lados, tanto nas proximidades do corte, como nos cantos. - Não utilizar lâminas de serra embotadas ou danificadas. Lâminas de serra com dentes embotados ou incorrectamente alinhados causam um atrito maior, um contra-golpe e emperram devido à fenda de corte apertada. Antes de serrar, deverá apertar os ajustes de profundidade de corte de ângulo de corte. Se ao serrar forem alterados ajustes, é possível que a lâmina de serra seja emperrada ou que ocorra um contragolpe. Tenha muito cuidado ao efectuar “Cortes de imersão” em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. Ao inergir, a lâmina de serra pode ser bloqueada por objectos escondidos e causar um contra-golpe. ▶ Verificar antes de cada utilização, se a cobertura de protecção inferior fecha perfeitamente. Não utilizar a serra, se a cobertura de protecção inferior não se movimentar livremente e se não se fechar imediatamente. Jamais fixar ou amarrar a cobertura de protecção inferior na posição aberta. Se a serra cair inesperadamente no chão, é possível que a capa de protecção inferior seja entortada. Abrir a capa de protecção com a alavanca para puxar para trás, e assegurar que se movimente livremente e não entre em contacto com a lâmina de serra nem com outras partes ao efectuar todos os tipos de cortes angulares e em todas profundidades de corte.

▶ Controlar a função da mola para a cobertura de proteção inferior. Permita que seja efetuada uma manutenção da serra antes de utilizá-la, caso a cobertura de proteção inferior e a mola não estiverem funcionando perfeitamente. Peças danificadas, resíduos aderentes ou acumulações de aparas fazem com que a cobertura de proteção inferior trabalhe com atraso. Só abrir a cobertura de proteção inferior manualmente em certos tipos de corte, como “cortes de imersão e cortes angulares”. Abrir a cobertura de proteção inferior com uma alavanca de reposição e em seguida soltar, logo que a lâmina de serra tenha penetrado na peça a ser trabalhada. Em todos os outros trabalhos de serra é necessário que a cobertura de proteção inferior trabalhe automaticamente. ▶ Não depositar a serra sobre a bancada de trabalho nem sobre o chão, sem que a cobertura de proteção inferior encubra a lâmina de serra. Uma lâmina de serra desprotegida, e funcionando por inércia, movimenta a serra no sentido contrário do corte e serra tudo que estiver pela frente. Observe o tempo de funcionamento por inércia da serra. - Não colocar as mãos na expulsão de aparas. Poderá ser ferido pelas peças em rotação. - Não trabalhar com a serra por cima da cabeça. Esta posição de trabalho não oferece controlo suficiente sobre ferramenta elétrica. ▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. - Não operar a ferramenta elétrica de forma estacionária. Esta não é destinada para o funcionamento com uma mesa de serra. - Não utilizar lâminas de serra de aço HSS. Estas lâminas de serra podem quebrar facilmente. - Não serrar metais ferrosos. Aparas incandescentes podem inflamar a aspiração de pó.

▶ Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. - Não utilizar a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para executar cortes longitudinais e transversais retos sobre uma base firme e para cortes de meia-esquadria em madeira. Com as respectivas lâminas de serra também é possível serrar metais não ferrosos finos, como p. ex. perfis.

Não é permitido trabalhar metais ferrosos.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Bloqueio de ligação para o interruptor de ligar-desligar 2 Interruptor de ligar-desligar

3 Punho adicional (superfície isolada) 4 Tecla de bloqueio do veio 5 Escala de ângulo de chanfradura 6 Chave de sextavado interno 7 Parafuso de orelha para pré-seleção de ângulos de meia-esquadria 8 Parafuso de orelhas para limitador paralelo 9 Visor para linha de corte "CutControl" (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Limitador paralelo 11 Capa de proteção pendular 12 Placa de base 13 Alavanca de ajuste para a cobertura de proteção pendular 14 Parafuso de orelhas para pré-seleção de ângulos de meia-esquadria 15 Capa de proteção 16 Expulsão de aparas 17 Punho (superfície isolada) 18 Parafuso de aperto com arruela 19 Flange de aperto 20 Lâmina de serra circular* 21 Flange de admissão 22 Veio da serra 23 Mangueira de aspiração* 24 Tubo de desvio para aparas 25 Caixa de pó/de aparas* 26 Corrediça para a caixa de pó/de aparas 27 Alavanca de aperto para pré-seleção da profundidade do corte 28 Escala de profundidade de corte 29 Marcação de corte de 45° 30 Marcação de corte de 0° 31 Sargento* 32 Carril de guia* 33 Tecla para o travamento do carril de guia

* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

58 | Português

Dados técnicos

Serra circular manual		PKS 55	PKS 55 A	PKS 66 A PKS 66 AF*
N° do produto		3 603 E00 0..	3 603 E01 0..	3 603 E02 0..
Potência nominal consumida	W	1200	1200	1600
N° de rotações em ponto morto	min-1	5600	5600	5000
máx. profundidade de corte
- em ângulos de meia-esquadria de 0°	mm	55	55	66
- em ângulos de meia-esquadria de 45°	mm	38	38	48
Bloqueio do fuso		●	●	●
CutControl		-	●	●
Caixa de pó/de aparas		-	●	●
Dimensões da placa de base	mm	288 x 153	288 x 153	327 x 160
máx. diâmetro dalâmina de serra	mm	160	160	190
min. diâmetro da lâmina de serra	mm	150	150	184
máx. espessura do corpo da serra	mm	1,8	1,8	1,8
Furo de centragem	mm	20	20	30
Peso conforme EPTA-Procedure 01/2003	kg	3,9	3,9	5,4
Classe de protecção		☐ / II	☐ / II	☐ / II

As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar. Só para ferramentas elétricas sem limitação da corrente de arranque: Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Em impedâncias de rede inferiores a 0,36 Ohm não se conta com avarias. * PKS 66 AF com carril de guia

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 101 dB(A); Nível de potência acústica 112 dB(A). Incerteza K=3 dB.

Usar proteção auricular!

Valores totais de vibração (soma dos vetores de três direções) determinados conforme EN 60745:

valor de emissão de vibrações a_h=4,0\ m/s² , incerteza K=1,5\ m/s² .

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Declaração de conformidade CE

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 2006/42/CE.

Processo técnico em:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Introduzir/substituir a lâmina da serra circular

• Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra. Só utilizar lâminas de serra correspondentes aos dados característicos indicados nesta instrução de serviço.
• Jamais utilizar discos abrasivos como ferramentas de trabalho.

Seleccionar a lâmina de serra

No final desta instrução de serviço encontra-se uma vista geral das lâminas de serra recomendadas.

Desmontar a lâmina de serra (veja figura A)

Para trocar a ferramenta de trabalho, é recomendável colocar a ferramenta elétrica sobre o lado da frente do cárter do motor.

• Premir a tecla de bloqueio do veio 4 e mantê-la premida. Só acionar a tecla de bloqueio do veio 4 com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.
• Desatarraxar o parafuso de aperto 18 com a chave para parafusos sextavados internos 6 no sentido ①.
• Deslocar a capa de proteção pendular 11 para trás e segurá-la.
• Retirar o flange de aperto 19 e a lâmina de serra 20 do veio de serra 22.

Montar a lâmina de serra (veja figura A)

Para trocar a ferramenta de trabalho, é recomendável colocar a ferramenta elétrica sobre o lado da frente do cárter do motor.

• Limpar a lâmina de serra 20 e todas as peças de aperto a serem montadas.
• Deslocar a capa de proteção pendular 11 para trás e segurá-la.
• Colocar a lâmina de serra 20 no flange de admissão 21. O sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) e a seta do sentido de rotação na capa de proteção 15 devem coincidir.
• Colocar o flange de aperto 19 e atarraxar o parafuso de aperto 18 no sentido ②. Observar a posição de montagem correta do flange de admissão 21 e do flange de aperto 19.
• Premir a tecla de bloqueio do veio 4 e mantê-la premida.
• Apertar o parafuso de aperto 18 com a chave para parafusos sextavados internos 6 no sentido ②. O binário de aperto deve ser de 6–9 Nm, o que corresponde ao aperto manual e um 1/4 de volta.

Aspiração de pó/de aparas (veja figuras B-E)

• Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Pós de materiais como, por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
• Se possível, utilizar uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Nota: Ao serrar, deverá sempre usar o tubo de desvio 24 ou a caixa de pó/de aparas 25, para não ser atingido por aparas.

O tubo de desvio 24 pode ser usado com ou sem a aspiração de pó/de aparas conectada. Girar o tubo de desvio 24 de acordo com a aplicação, de modo que não seja atingido por aparas, e encaixe-o firmemente na expulsão de aparas 16.

Aspiração externa (veja figura B)

Introduzir a mangueira de aspiração 23 (acessório) na expulsão de aparas 16. Conectar a mangueira de aspiração 23 a um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontra-se no final desta instrução de serviço.

A ferramenta elétrica pode ser conectada diretamente à tomada de um aspirador universal Bosch com dispositivo automático de ligação à distância. O aspirador é ligado automaticamente, assim que a ferramenta elétrica for ligada.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Aspiração própria (veja figuras C–E)

A caixa de pó/de aparas 25 pode ser utilizada para pequenos trabalhos com a corrediça 26 fechada. Para maiores trabalhos, deixe a corrediça 26 aberta, de modo que as aparas possam cair para fora.

Encaixe a caixa de pó/de aparas 25 firmemente na expulsão de aparas 16.

Esvazie a tempo a caixa de pó/de aparas 25, para garantir uma absorção de pó eficiente.

Para esvaziar a caixa de pó/de aparas 25, puxe-a da expulsão de aparas 16. Pressione a corrediça 26 para cima, gire a caixa de pó/de aparas 25 para o lado e esvazie-a.

Limpe o bocal de conexão da caixa de pó/de aparas 25 antes de encaixá-la.

Funcionamento

Tipos de funcionamento

- Antes de todos os trabalhos na ferramenta elétrica, puxe a ficha de rede da tomada.

Ajustar a profundidade de corte (veja figura F)

Adapte a profundidade de corte à espessura da peça a ser trabalhada. Deveria estar visível, menos do que uma completa altura de dente por debaixo da peça a ser trabalhada.

Solte a alavanca de aperto 27. Para uma menor profundidade de corte, puxe a lâmina de serra da placa de base 12; para maiores profundidades de corte, pressione a lâmina de serra na direção da placa de base 12. Ajuste a medida desejada na escala de profundidade de corte. Reaperte a alavanca de aperto 27.

Ajustar o ângulo de chanfradura

Solte os parafusos de orelhas 7 e 14. Desloque lateralmente a lâmina de serra. Ajuste a medida desejada na escala 5. Reaperte as porcas de orelhas 7 e 14.

Nota: Em cortes de meia-esquadria, a profundidade de corte é menor do que o valor indicado na escala de profundidade de corte 28.

Marcações de corte (veja figura G) (PKS 55 A/PKS 66 A/PKS 66 AF)

O visor “CutControl” 9 basculante para frente serve para guiar a serra circular com exatidão ao longo da linha desenhada sobre a peça a ser trabalhada. O visor “CutControl” 9 tem uma marcação para o corte perpendicular e para o corte de 45°.

A marcação de corte de 0° (30) indica a posição da lâmina de serra para cortes perpendiculares. A marcação de corte de 45° (29) indica a posição da lâmina de corte para cortes de 45°.

Para um corte exato, deverá colocar a lâmina de corte sobre a peça, como indicado na figura. Executar, de preferência, um corte de ensaio.

Marcações de corte (PKS 55)

A marcação de corte de 0° (30) indica a posição da lâmina de serra para cortes perpendiculares. A marcação de corte de 45° (29) indica a posição da lâmina de corte para cortes de 45°.

Para um corte exato, deverá colocar a lâmina de corte sobre a peça, como indicado na figura. Executar, de preferência, um corte de ensaio.

Colocação em funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Ligar e desligar

Para a colocação em funcionamento da ferramenta elétrica, deverá primeiramente premir o bloqueio de ligação 1 para trás e premir em seguida o interruptor de ligar-desligar 2 e mantê-lo premido.

Para desligar a ferramenta elétrica, deverá soltar novamente o interruptor de ligar-desligar 2.

Nota: Por motivos de segurança o interruptor de ligar-desligar 2 não pode ser travado, mas deve permanecer premido durante o funcionamento.

Indicações de trabalho

Proteger as lâminas de serra contra golpes e pancadas.

Conduzir a ferramenta elétrica uniformemente e com avanço moderado no sentido de corte. Um avanço muito forte reduz substancialmente a vida útil da ferramenta de trabalho e pode danificar a ferramenta elétrica.

A potência de serragem e a qualidade de corte dependem do estado e da forma dos dentes da lâmina de serra. Portanto, só deverá utilizar lâminas de serra afiadas e apropriadas para o material a ser trabalhado.

Serrar madeira

A seleção correta da lâmina de serra depende do tipo e da qualidade da madeira e se devem ser executados cortes longitudinais ou transversais.

Cortes longitudinais em abeto produzem aparas em formato espiral.

Pós de faia e de carvalho são extremamente nocivos à saúde, portanto só deverá trabalhar com a aspiração de pó.

Serrar metais não ferrosos

Nota: Só utilizar uma lâmina de serra afiada e apropriada para metais não ferrosos. Isto assegura um corte impecável e evita que a lâmina de serra emperre.

Conduzir a ferramenta elétrica ligada em direção da peça a ser trabalhada e serrar com cuidado. Em seguida, deverá continuar a trabalhar com pouco avanço e sem interrupção.

Ao cortar perfis, deverá começar a cortar pelo lado estreito; perfis em forma de U nunca devem ser cortados pelo lado aberto. Perfis longos devem ser apoiados para evitar que a lâmina de serra seja emperrada e que haja um contragolpe da ferramenta elétrica.

Serrar com limitador paralelo (veja figura H)

O limitador paralelo 10 possibilita cortes exatos ao longo dos lados do material a ser trabalhado, ou o corte de tiras com as mesmas medidas.

Soltar o parafuso de orelhas 8 e introduzir a escala do limitador paralelo 10 pelo guia da placa de base 12. Ajustar a largura de corte desejada como valor de escala na respectiva marcação de corte 30 ou 29, veja capítulo “Marcações de corte”. Reapertar a porca de orelhas 8.

Serrar com limitador auxiliar (veja figura I)

Para trabalhar peças maiores ou para cortar lados retos, é possível fixar uma tábua ou ripa, como limitador auxiliar, à peça a ser trabalhada e conduzir a serra circular com a placa de base ao longo do limitador auxiliar.

Serrar com carril de guia (veja figura J-L)

Com auxílio do carril de guia 32 podem ser executados cortes retos.

O revestimento adesivo evita que o carril de guia possa escorregar e poupa a superfície da peça a ser trabalhada.

O carril de guia 32 pode ser alongado. Para tal, deverá girar o carril de guia 32 180° e encaixar os dois carris de guia 32. Premir a tecla 33 para travar. Para desmontar, deverá premir a tecla 33 do outro lado e puxar os carris de guia 32 para separar.

O carril de guia 32 tem duas marcas no lado de cima. O lado com a marcação “90°” deve ser usado para cortes perpendiculares, o lado com a marcação “45°” deve ser utilizado para todos os outros cortes de meia-esquadria.

O lábio de borracha no carril de guia oferece uma proteção contra formação de aparas para cortes de 90° e 45°, evitando que a superfície de materiais de madeira possa ser lascada durante a serragem.

Durante o primeiro corte, o lábio de borracha é adaptado à sua serra circular e cortado um pouco.

Nota: O carril de guia 32 deve sempre estar alinhado ao lado da peça a ser cortado e não deve sobressair.

Se o carril de guia 32 sobressair da extremidade da peça a ser trabalhada, não deixe a serra circular sobre o carril de guia 32, sem segurar a serra circular. O carril de guia 32 é de plástico e não é capaz de suportar a serra circular.

Fixar o carril de guia 32 com sargentos especiais 31 à peça a ser trabalhada. Observe que a convexidade no lado interior do sargento 31 encaixe no respectivo entalhe do carril de guia 32.

Manutenção e serviço

Manutenção e limpeza

• Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. ▶ Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

A capa de proteção pendular deve sempre movimentar-se livremente e fechar-se automaticamente. Portanto, deverá manter a área em volta da capa de proteção pendular sempre limpa. Remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel.

Lâminas de serra não revestidas podem ser protegidas contra surgimento de corrosão por uma fina camada de óleo livre de ácido. Remover o óleo antes de serrar, caso contrário poderão surgir nódoas na madeira.

Resíduos de resina ou de aglutinante na lâmina de serra reduzem a qualidade de corte. Portanto, deverá sempre limpar a lâmina de serra imediatamente após a utilização.

Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes, é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Apenas países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações

nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.
