MANUAL DE UTILIZADOR NRX 130E DOMETIC

Manual de instruções.... 86

Copyright

1 Notas importantes....86
2 Explicação dos símbolos....86
3 Indicações de segurança....87
4 Material fornecido....90
5 Acessórios....90
6 Utilização adequada....91
7 Descrição técnica....92
8 Operação....94
9 Limpeza e manutenção....102
10 Resolução de falhas....105
11 Garantia....108
12 Eliminação....109
13 Ficha de dados técnicos....109
14 Aviso legal....112

1 Notas importantes

Leia alentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto.

Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com.

2 Explicação dos símbolos

As palavras de advertência identificam mensagens de segurança e mensagens de danos à propriedade, assim como o grau ou nível de seriedade do perigo.

AVISO!

Indica uma situação perigosa que, se não for evitada, pode causar a morte ou ferimentos graves.

PRECAUÇÃO!

Indica uma situação perigosa que, se não for evitada, pode causar ferimentos ligeiros ou moderados.

NOTA!

Indica uma situação que, se não for evitada, pode causar danos materiais.

OBSERVAÇÃO Informações suplementares para a utilização do produto.

3 Indicações de segurança

Princípios básicos de segurança

AVISO! Risco de eletrocussão

Apenas pessoal qualificado pode executar a montagem e a remoção do frigorífico.
Solicite que a instalação em espaços com elevado grau de humidade e áreas expostas a água seja realizada apenas por especialistas.
Se instalar o frigorífico dentro de um pavilhão ou ambiente semelhante, certifique-se de que o frigorífico está protegido da chuva e salpicos de água.
Não coloque o frigorífico em funcionamento se este apresentar danos visíveis.
As reparações neste frigorífico apenas podem ser realizadas por pessoal qualificado. Reparações inadequadas podem levar a perigos graves ou a danos no frigorífico.
Se o cabo de alimentação deste frigorífico estiver danificado, terá de ser substituído pelo fabricante, pelo serviço de assistência técnica ou por uma pessoa com qualificações equivalentes, de forma a evitar riscos de segurança.
Ao posicionar o frigorífico, certifique-se de que o cabo de alimentação não fica preso nem é danificado.
Não coloque tomadas múltiplas ou fontes de alimentação portáteis na parte de trás do frigorífico.
Nunca toque em cabos não blindados com as mãos desprotegidas.
Ligue o aparelho a tomadas que garantam uma ligação adequada, sobretudo se for necessário instalar o aparelho com ligação à terra.
Em caso de funcionamento com rede elétrica, certifique-se de que a fonte de alimentação está protegida por um disjuntor de corrente residual (RCCB) ou por um interruptor de circuito de falha de terra (GFCI). A instalação deve ser realizada de acordo com todos os regulamentos aplicáveis, especialmente em áreas potencialmente húmidas.

AVISO! Perigo de incêndio

O circuito de refrigeração contém uma pequena quantidade de um refrigerante ecológico, . Este produto não é prejudicial para a camada de ozono e não aumenta o efeito de estufa. Qualquer refrigerante vazado pode incendiar-se.
Não utilize nem armazene o frigorífico em espaços confinados com pouco ou nenhum fluxo de ar.
Mantenha o entalhe de instalação destinado ao frigorífico livre de componentes elétricos e de fontes de luz que produzam faíscas ou arcos (p. ex., caixas de relés ou fusíveis) durante o seu funcionamento normal ou com anomalias.
O isolamento do frigorífico contém ciclopentano inflamável e requer medidas de eliminação especiais. No fim da respetiva vida útil, encaminhe o frigorífico para um centro de reciclagem adequado.

AVISO! Perigo de explosão

Não guarde no frigorífico substâncias com risco de explosão, como, por exemplo, latas de aerossóis com gás inflamável.

AVISO! Risco para a saúde

Este frigorífico não foi previsto para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência e conhecimento, exceto caso tenham recebido supervisão ou instruções acerca da utilização do aparelho por parte de uma pessoa responsável pela sua segurança.
Crianças com idades entre os 3 e os 8 anos podem encher e esvaziar o frigorífico.
A limpeza e a manutenção não podem ser efetuadas por crianças sem supervisão.
As crianças devem ser supervisionadas para assegurar que não brincam com o frigorífico.

AVISO! Risco de as crianças ficarem presas

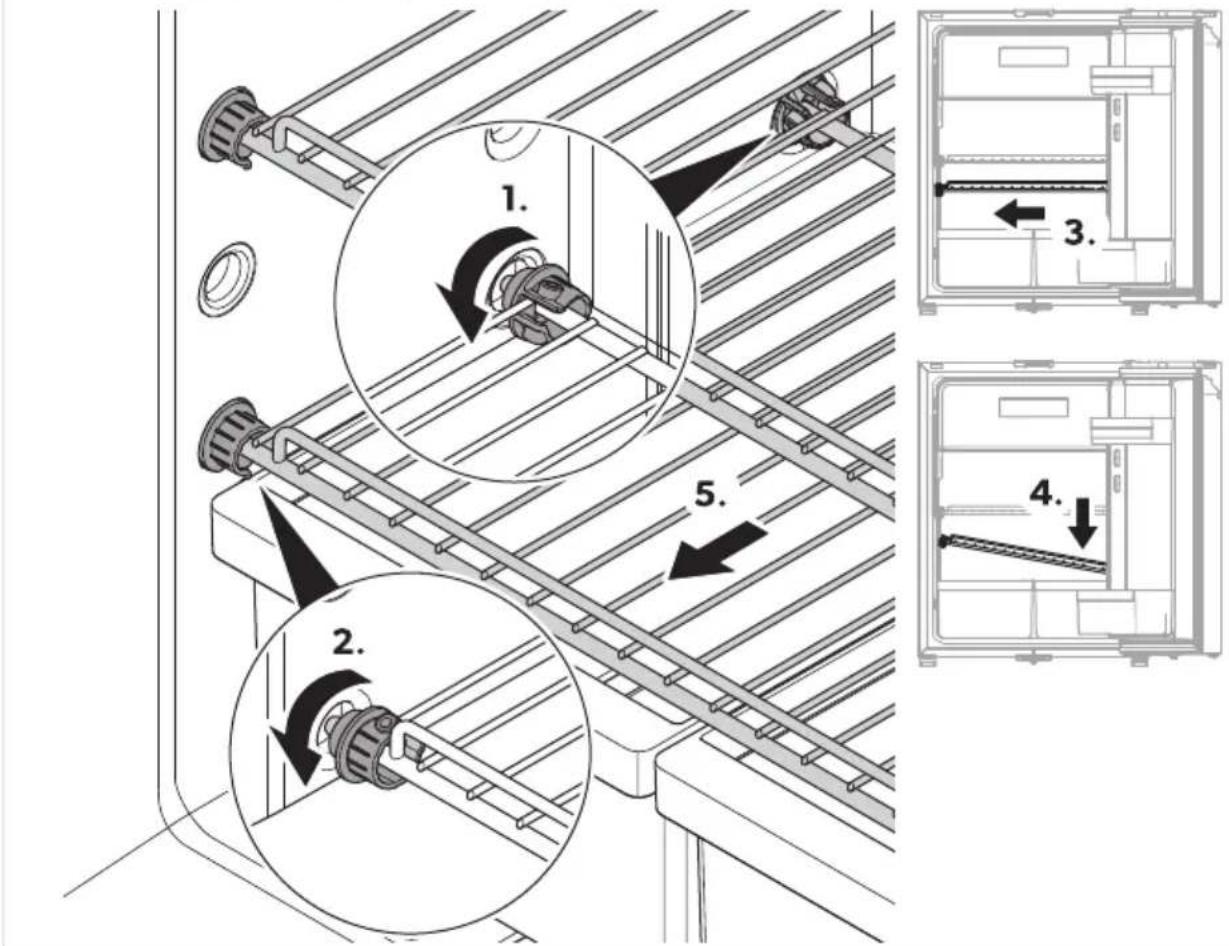

Certifique-se de que as prateleiras estão instaladas e fixadas para que não seja possível crianças trancarem-se dentro do frigorífico.
Antes da eliminação do seu frigorífico usado:
• Desmonte as gavetas.
- Deixe ficar as prateleiras no frigorífico para que as crianças não entrem nele.
Retire as portas.

PRECAUÇÃO! Risco para a saúde

Para evitar riscos devido à instabilidade do frigorífico, este tem de ser fixado de acordo com as instruções de montagem.

Mantenha as aberturas de ventilação existentes no frigorífico e no respetivo compartimento ou na estrutura encastrada sempre desobstruídas.
Não utilize ferramentas mecânicas ou outros meios de acelerar o processo de descongelamento para além dos recomendados pelo fabricante.
Não abra nem danifique, em caso algum, o circuito de refrigeração.
Não utilize aparelhos elétricos dentro do frigorífico, exceto se estes aparelhos elétricos tiverem sido recomendados para isso pelo fabricante.

PRECAUÇÃO! Perigo de ferimentos

Não utilize nem armazene materiais inflamáveis neste frigorífico ou nas suas proximidades.
Não coloque objetos em cima deste frigorífico nem os encoste ao mesmo.
Não modifique este frigorífico.

Seleccione o funcionamento a corrente contínua apenas se o motor do veículo estiver a trabalhar e fornecer tensão suficiente, ou se estiver a utilizar um monitorizador da bateria.
Mantenha a abertura de condensação sempre limpa, caso esteja instalada.
Ao limpar o veículo, se o frigorífico tiver grelhas de ventilação, não utilize qualquer aparelho de limpeza de alta pressão na zona das grelhas de ventilação.
O frigorífico não pode ser exposto à chuva.
Nunca retire a ficha da tomada puxando pelo cabo de ligação.

Segurança durante a utilização do aparelho de refrigeração

PERIGO! Risco de eletrocussão

Antes de colocar o frigorífico em funcionamento, certifique-se de que a ligação e a ficha estão secas.

PRECAUÇÃO! Risco para a saúde

Certifique-se de colocar no frigorífico apenas produtos que possam ser refrigerados à temperatura selecionada.
Limpe regularmente as superfícies que entram em contacto com alimentos e os sistemas de drenagem acessíveis.
Guarde a carne e o peixe crus no frigorífico em recipientes adequados para que não entrem em contacto com outros alimentos nem possam pingar para os mesmos.
Abrir a porta durante longos períodos pode provocar um aumento significativo da temperatura nos compartimentos do frigorífico. Se o frigorífico ficar vazio durante longos períodos:
- Desligue o frigorífico.

• Descongele o frigorífico.
• Limpe e seque o frigorífico.
• Deixe a porta aberta para impedir o crescimento de dolor no interior do frigorífico. Se disponível, coloque a porta do frigorífico e a porta do congelador na posição de Inverno.

PRECAUÇÃO! Perigo de ferimentos

Não mexa no encosto da tampa com os dedos.

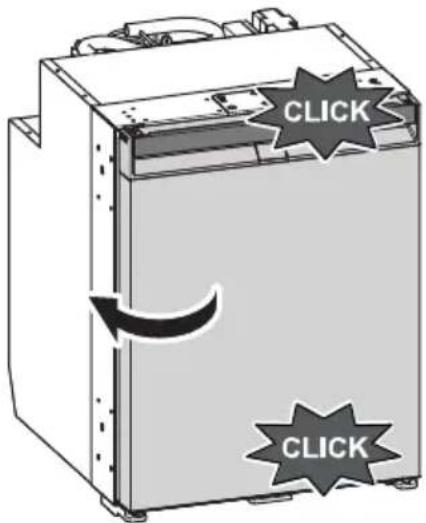

Antes de iniciar a viagem, feche e bloqueie a porta do frigorífico.
O sistema de refrigeração situado na parte posterior do frigorífico aquece muito durante o funcionamento. Se o frigorífico estiver equipado com grelhas de ventilação, proteja-se contra o contacto com peças quentes ao remover as grelhas de ventilação.
A porta do aparelho ou do congelador pode soltar-se completamente do aparelho se utilizada incorretamente. Pressione as portas fechadas até ouvir um clique evidente na parte superior e inferior.

Não se apoie na porta do frigorífico aberta.
Armazene os objetos pesados como, por exemplo, garrafas ou latas exclusivamente na porta do frigorífico, no tabuleiro para legumes ou na prateleira inferior.
Se o frigorífico possuir uma porta dupla e a porta não estiver devidamente trancada do lado oposto, pressione a parte superior e inferior desse lado até que a porta encaixe corretamente.
Perigo de sobreaquecimento! Certifique-se sempre de que a ventilação é suficiente para que o calor gerado durante o funcionamento seja devidamente dissipado. Certifique-se de que o frigorífico está posicionado a uma distância suficiente de paredes ou objetos de modo a que o ar possa circular.
Não verta líquidos nem gelo para o interior.
Proteja o frigorífico e o cabo do calor e da humidade.
Nunca retire a ficha da tomada puxando pelo cabo de ligação.

OBSERVAÇÃO

Consulte o fabricante do seu veículo para esclarecer se o sistema de gestão de bateria do veículo desliga o frigorífico como medida de proteção da bateria.
Para temperaturas ambiente entre 15 °C (59 °F) ... 25 °C (77 °F), selecione a definição de temperatura média.
Se a porta não estiver devidamente trancada do lado oposto, pressione a parte superior e inferior desse lado até que a porta encaixe corretamente.

Para evitar desperdício alimentar, observe o seguinte:

• Mantenha as oscilações de temperatura o mais reduzidas possível. Abra o congelador apenas as vezes que forem necessárias e apenas durante o tempo estritamente necessário. Armazene os géneros alimentícios de modo a que o ar continue a circular bem.
• Certifique-se de colocar no frigorífico apenas produtos que possam ser refrigerados à temperatura selecionada.
• Guarde os diferentes tipos de géneros alimentícios de acordo com as figuras.
• Se for possível ajustar a temperatura: Ajuste a temperatura à quantidade e ao tipo de géneros alimentícios.
• Os géneros alimentícios podem absorver ou libertar facilmente cheiro ou sabor. Armazene os géneros alimentícios sempre bem cobertos ou em recipientes/garrafas fechadas.

Quantidade Descrição

1 Frigorífico com compressor

1 Cotovelo de escoamento

1 Manual do utilizador resumido

1 Manual de instruções (apenas online)

1 Instruções de montagem

5 Acessórios

Disponível como acessório (não incluído no material fornecido):

Descrição N.° art.
Dobradiça deslizante 9620012939
Estrutura de fixação incluindo estrutura inferiorNRX0035, NRX1035, NRX0050, NRX1050 9620012877NRX0060, NRX1060 9620012881NRX0080, NRX1080 9620012882NRX0115, NRX1115 9620012878NRX0130, NRX1130 9620012876
Estrutura de fixação incluindo estrutura inferior (preta)NRX0035, NRX1035, NRX0050, NRX1050 9620012874NRX0060, NRX1060 9620012875NRX0080, NRX1080 9620012880NRX0115, NRX1115 9620012879NRX0130, NRX1130 9620012883
Prateleira de substituição do compartimento para produtos congelados removidoNRX0035, NRX1035, NRX0050, NRX1050 9620012933NRX0060, NRX1060 9620012938NRX0080, NRX1080 9620012935NRX0115, NRX1115, NRX0130, NRX1130 9620012932
Compartimento para produtos congelados
• NRX0035, NRX1035, NRX0050, NRX1050 9620012931
• NRX0060, NRX1060 9620012936
• NRX0080, NRX1080 9620012934
• NRX0115, NRX1115, NRX0130, NRX1130 9620012937
Adaptador CA/CC 9620013451

6 Utilização adequada

O frigorífico é adequado para:

• Instalar em caravanas, autocaravanas, embarcações e camiões
• Refrigerar e armazenar alimentos
• Apenas NRX0035–0130(C), NRX0050–0080(T) e NRX1035–1130(S): Armazenar alimentos précongelados
• Utilização em interiores

Este frigorífico não é adequado para aplicações comerciais, domésticas ou de comércio grossista.

O frigorífico não é adequado para:

• Armazenar medicamentos
- Armazenar substâncias corrosivas ou substâncias que contenham solventes
- Congelar rapidamente alimentos
- Utilização exterior

Quando utilizado em embarcações, o aparelho deve ser instalado numa área da sala de estar e não num convés aberto.

O compartimento para produtos congelados é adequado para armazenar alimentos pré-congelados, armazenar ou fazer gelado e fazer cubos de gelo. Não se destina a congelar alimentos previamente descongelados.

O frigorífico está concebido para a instalação num móvel ou num nicho de instalação.

O desempenho de refrigeração ideal é fornecido a temperaturas ambiente entre 16 °C (60,8 °F) ... 43 °C (109,4 °F) e a uma humidade máxima de 90 %.

Este produto destina-se exclusivamente à aplicação e aos fins pretendidos com base nestas instruções.

Este manual fornece informações necessárias para proceder a uma instalação e/ou a uma operação adequadas do produto. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria.

O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de:

• Instalação, montagem ou ligação incorretas, incluindo sobretensões
• Manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no presente manual

A Dometic reserva-se o direito de alterar o design e as especificações do produto.

7 Descrição técnica

O frigorífico é um frigorífico de compressor.

NRX1035-1130(S): O frigorífico foi concebido para funcionar com diferentes tipos de energia e pode funcionar com corrente alternada ou corrente contínua.

NRX0035-0130(C), NRX0050-0080(T) e NRX1035-1130(S): Este modelo está equipado de fábrica com um compartimento para produtos congelados que pode ser removido ou novamente instalado.

A porta do frigorífico dispõe de um mecanismo de trinco que serve também como dispositivo de segurança de transporte.

Todos os materiais utilizados no frigorífico são seguros para géneros alimentícios.

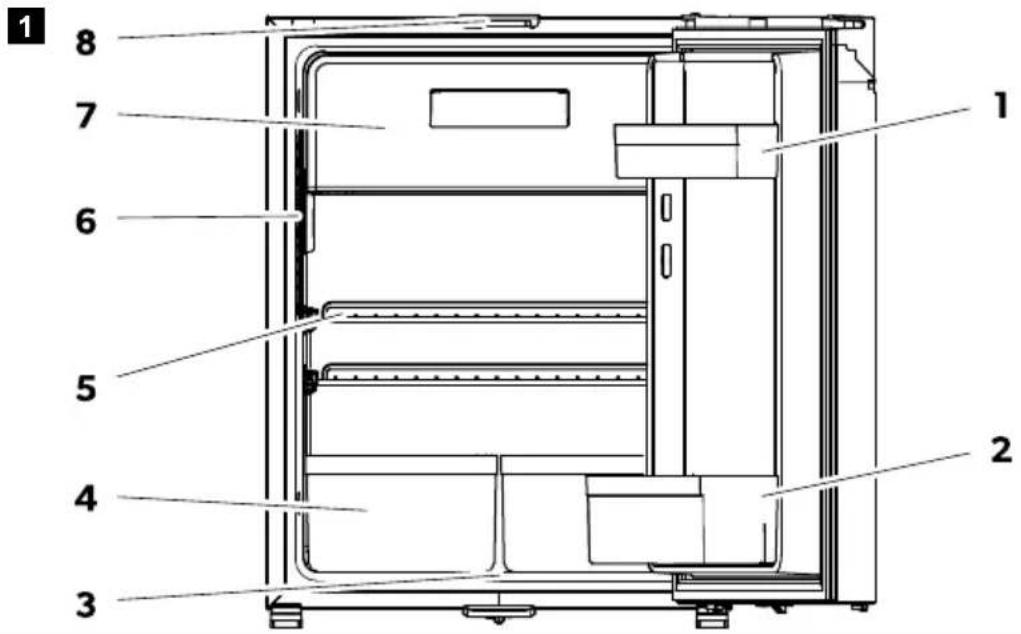

Designação do aparelho

1 8 7 6 5 4 3 1 2

N.° Explicação
1	Prateleira de porta (apenas NRX0035-0130[C], NRX0050-0080[T], NRX1035-1130[S] e NRX0080-0130[E])
2 Prateleira para garrafas
3 Escoamento da água de condensação
4 Gaveta de legumes (apenas NRX0035-0130[C], NRX0050-0080[T] e NRX1035-1130[S])
5 Prateleira
6 Painel de comando com display
7	Compartimento para produtos congelados (apenas NRX0035 - 0130[C], NRX0050 - 0080[T] e NRX1035-1130[S])
8 Trinco da porta para ventilação

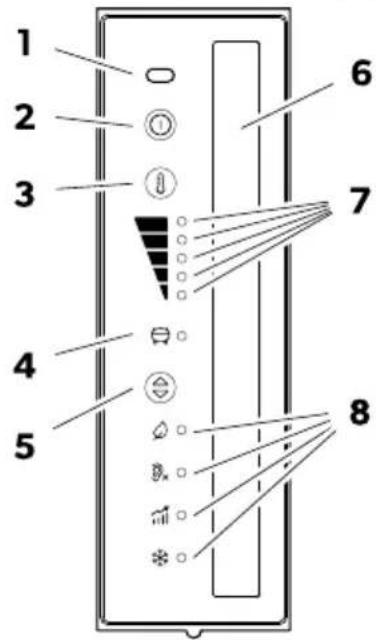

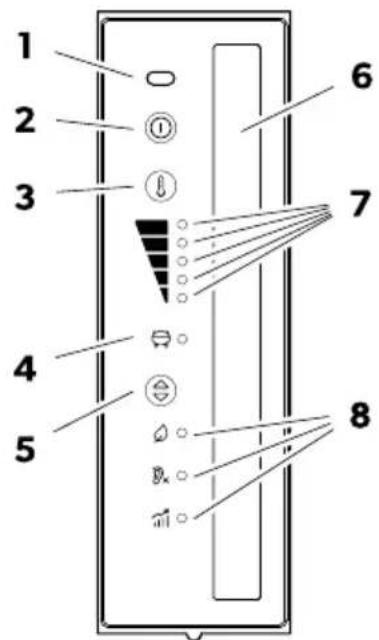

Elementos de comando e de indicação

2 NRX0035-0130 (E)

1 2 3 4 5 6 7 8

NRX0050 - 0080 (T), NRX0035 - 0130 (C), NRX1035 - 1130 (S)

1 2 3 4 5 6 7 8

N.º Explicação

1 Sensor de abertura da porta IV
2	Botão de ligar/desligar
3	Botão de configuração do nível de refrigeração
4 LED indicador de erro e do compressor
5	Botão do modo de funcionamento
6 Iluminação interior

LED indicadores do nível de refrigeração

7

Nível de refrigeração 5

Nível de refrigeração 4

Nível de refrigeração 3

Nível de refrigeração 2

Nível de refrigeração 1

8 LED indicadores do modo de funcionamento

LED indicador de erro e do compressor

O LED indicador de erro e do compressor indica o estado operacional do compressor ou a existência de um erro:

Color Descrição
Branco Compressor ligado

PT NRX35-130

Color	Descrição
Laranja	Compresor desligado
Laranja (intermitenta)	Emo (consulta o capítulo indicação de erios na página a 108)

LED indicadores do modo de funcionamento

Os LED indicadores do modo de funcionamento indicam as seguintes opções de configuração:

Símbolo	Descrição
	Modo ECO:Fund onamento com o sumo de energia reduzido.Nível de refrigeração 1 - 3
	Modo QUET:Fund onamento com nível de ruido reduzido.Nível de refrigeração 1 - 4
	Modo PERFORMANCE:Nível de refrigeração 1 - 5
	Modo FREE ZER (apense NRX0035-0130[C] NRX0050-0080[T] e NRX1035-1130[S])Fund onamento como compartimento para produtos congelados removido. Anefece todo o interior do rigorifico para -6^ ( 21,2^ ).

8 Operação

8.1 Antes da primeira utilização

3

OBSERVAÇÃO Verifique se o trinco da porta ajustável está instalado. Se necessário, encomende o trinco ajustável da porta (dometic.com) e substitua o trinco da porta fixo pelo trinco da porta ajustável.

O trinco da porta está predefinido de fábrica na posição A. Mova o trinco da porta para a posição B.

4 A B

OBSERVAÇÃO Se o trinco da porta estiver na posição B, certifique-se de que a porta tranca corretamente ao fechar (consulte o capítulo Fechar e fixar a porta do frigorífico na página 97).

8.2 Informações sobre o armazenamento de alimentos

PRECAUÇÃO! Risco para a saúde

Se o frigorífico for exposto a uma temperatura ambiente inferior a 10 °C (50 °F) durante um período de tempo prolongado, não é possível garantir a regulação da temperatura do compartimento para produtos congelados. Isto pode causar o aumento da temperatura do compartimento para produtos congelados e o descongelamento dos alimentos armazenados.

Ao encher o frigorífico, tenha em atenção a carga máxima de cada prateleira de porta e da porta (consulte Ficha de dados técnicos na página 109).
Não guarde bebidas com gás no compartimento para produtos congelados.

Para evitar desperdício alimentar, observe o seguinte:

• Mantenha as oscilações de temperatura o mais reduzidas possível. Abra o frigorífico apenas as vezes que forem necessárias e apenas durante o tempo estritamente necessário. Armazene os géneros alimentícios de modo a que o ar continue a circular bem.
• Ajuste a temperatura à quantidade e ao tipo de géneros alimentícios.
• Guarde os diferentes tipos de géneros alimentícios de acordo com as figuras.
• Os géneros alimentícios podem absorver ou libertar facilmente cheiro ou sabor. Armazene os géneros alimentícios sempre bem cobertos ou em recipientes/garrafas fechadas.

  Armazene os alimentos conforme ilustrado.

• Abra o frigorífico apenas as vezes que forem necessárias e apenas durante o tempo estritamente necessário.
• Primeiro, deixe as refeições quentes arrefecer antes de as refrigerar no aparelho.
• Descongele o frigorífico assim que se formar uma camada de gelo.
• Evite temperaturas internas desnecessariamente baixas.
• Para um consumo de energia otimizado, posicione as prateleiras e as gavetas na posição original de entrega.
• Certifique-se regularmente de que a vedação da porta ainda está corretamente encaixada.
• Limpe o pó e a sujidade do condensador regularmente.

8.4 Utilizar a porta do frigorífico

PRECAUÇÃO! Perigo de ferimentos

A porta do frigorífico e a porta do compartimento para produtos congelados podem soltar-se completamente do aparelho se forem utilizadas incorretamente.

8.4.1 Abrir a porta do frigorífico

OBSERVAÇÃO Certifique-se de puxar a pega no lado oposto do batente da porta. Anote a respetiva posição da patilha deslizante. Consulte as instruções de montagem relevantes.

Para abrir a porta do frigorífico, proceda conforme ilustrado.

6 1. 2. 1. 2.

8.4.2 Fechar e fixar a porta do frigorífico

PRECAUÇÃO! Perigo de ferimentos

Se a porta não estiver devidamente fixada, pressione cuidadosamente a parte superior e a parte inferior da porta até que esta fique corretamente fixada.

OBSERVAÇÃO A porta do frigorífico dispõe de um mecanismo de trinco que também é utilizado como dispositivo de segurança de transporte.

NRX0035-0130(E): Feche a porta pressionando até ouvir claramente um clique na parte superior.

7NRX0035-0130(E)

CLICK

NRX0035-0130(C), NRX0050-0080(T) e NRX1035-1130(S): Pressione a porta fechada até ouvir claramente um clique na parte superior e inferior.

8 NRX0050 - 0080 (T),

NRX0035-0130(C),

NRX1035 - 1130 (S)

CLICK CLICK

A porta está então fechada e fixada.

8.5 Ligar e desligar

OBSERVAÇÃO Desligue sempre o frigorífico se não for utilizado durante um período de tempo prolongado.

Para ligar, prima o botão e mantenha-o premido durante pelo menos 2 s.
- O frigorífico liga-se com o último nível de refrigeração e o último modo de funcionamento selecionados.

NRX35-130 PT

Para desligar, prima obotão o mantenharo premido durante palo menos 2 s

8.6 Configurar os modos de funcionamento

OBSERVAÇÃO Ao utilizar o modo ECO, PERFORMANCE ou FREEZER, o sistema mantém-se neste modo até serem efeituadas mais alterações.

Para configurar o modo de funcionamento, prima repetidamente obstão ☐ até acender o LED indicador do modo de funcionamento pretendido. Estão disponíveis os seguintes modos de funcionamento:

Utilizar o modo ECO

Com omodo ECO ativado, o frigorífico funciona com consumo de energia reduzido nos níveis de refrigeração 1 - 3.

√ OLED indicador do modo defuncionamento referente ao modo ECO (a) e oLED indicador donível de refrigeração selecionado acandem-se.

Utilizar o modo QUIET

Com o modo QUITP ativado, o frigorífico funciona com um nível de ruido reduzido nos níveis de refrigeração 1 - 4.

OBSERVAÇÃO

O modo QUIET não está disponível seu frigorífico estiver a funcionar em modo FREEZER.
Se utilizar o modo QUIET, o frigorífico mantar será neste modo durante 8h, regressando em seguida ao modo selecionado anteriormente (modo ECO ou PERFORMANCE).

- OLED indicador do modo de funcionamento referente ao modo QUIET (b) e oLED indicador donível de refrigeração selecionado acondem-se.

Utilizar o modo PERFORMANCE

AVISO! Risco de as crianças ficarem presas

NRX0060-0130 e NRX1060-1130: As prateleiras são fixadas de forma a impedir que crianças subam para o interior do frigorífico.

Remova as prateleiras apenas para fins de limpeza.
Volte a colocar as prateleiras e fixe-as no lugar.

OBSERVAÇÃO Remova o compartimento para produtos congelados antes de voltar a posicionar as prateleiras, de modo a facilitar o acesso aos botões rotativos traseiros das prateleiras.

NRX0035-0050: para posicionar novamente as prateleiras, proceda conforme ilustrado.

9 NRX0035 - 0050, NRX1035 - 1050

8.9 Remover o compartimento para produtos congelados

Feche a porta do compartimento para produtos congelados para o retirar.
Pegue no compartimento para produtos congelados pela parte de baixo. Não puxe pela porta do compartimento para produtos congelados.
Guarde o compartimento para produtos congelados num local seco e seguro.

Para remover o compartimento para produtos congelados, proceda conforme ilustrado.

11

Para instalar o adaptador CA/CC (acessórios), proceda conforme ilustrado.

12

9 Limpeza e manutenção

AVISO! Risco de eletrocussão

Desligue sempre o frigorífico da fonte de energia antes de efetuar quaisquer trabalhos de limpeza e manutenção.

Não utilize utensílios de limpeza abrasivos nem objetos duros ao limpar.

Nunca utilize ferramentas duras ou pontiagudas para retirar camadas de gelo ou para libertar objetos congelados.
Assegure que não pinga água para as vedações. Tal poderá danificar o sistema eletrónico.

Para evitar quaisquer perigos, a fonte de luz só pode ser substituída pelo fabricante, por um agente de assistência técnica ou por uma pessoa com qualificação semelhante.

Limpe o interior e o exterior do frigorífico com um pano húmido regularmente e sempre que fique sujo. Seque o frigorífico com um pano após a limpeza.
Verifique regularmente o escoamento do condensado.
Limpe o escoamento do condensado sempre que necessário. Se este estiver entupido, o condensado acumulase no fundo do frigorífico.
Limpe regularmente o pó e a sujidade do condensador com um pano húmido.

Circuito de refrigeração

O circuito de refrigeração não necessita de manutenção.

Descongelar o frigorífico

Não utilize ferramentas mecânicas ou qualquer outro tipo de ferramentas para acelerar o processo de descongelamento.

OBSERVAÇÃO Com o tempo, forma-se gelo na parede traseira no interior do frigorífico. Se essa camada de gelo atingir cerca de 3 mm (0,1 in) de espessura, descongele o frigorífico.

Colocar a porta do frigorífico na posição de armazenamento

PRECAUÇÃO! Perigo de ferimentos

A porta do frigorífico não pode ser utilizada durante a condução.

OBSERVAÇÃO Coloque a porta do frigorífico na posição de armazenamento se previr que não vai utilizar o aparelho durante um longo período de tempo. Assim, evita-se a formação de dolor.

Descongele o frigorífico (consulte Descongelar o frigorífico na página 103).

Coloque a porta do frigorífico na posição de armazenamento conforme ilustrado.

14

2. 1.

15

10 Resolução de falhas

OBSERVAÇÃO Para operar de forma segura os consumidores de 12 V na caravana durante a condução, há que garantir que o trator fornece uma tensão suficiente. Em alguns veículos, o sistema de gestão da bateria pode desligar automaticamente os consumidores para proteger a bateria do veículo. Informe-se junto do fabricante do seu veículo.

16

15 A (12 V) 15 A (24 V) 12 V =-- 24 V =--

Falha Possível causa Sugestão de solução
O frigorífico não funciona.	O fusível no cabo de corrente contínua está queimado.	> Substitua o fusível (16 na página 106).
	O fusível do veículo está queimado. Substitua o fusível do veículo.Consulte o manual de instruções do seu veículo.
	A bateria do veículo está descarregada.	> Verifique a bateria e carregue-a.
	A ignição não está ligada. Ligue a ignição.	>
	A temperatura do compressor é demasiado baixa (< 0 °C (32 °F)).	> Feche/cubra completamente todas as grelhas de ventilação externas com material isolante.
	O frigorífico desliga automaticamente se a tensão não for suficiente.(Tensão de desconexão: 10,4 V)	> Carregue a bateria. O frigorífico ligar-se-á automaticamente.(Tensão de ligação: 11,7 V)
A capacidade de refrigeração diminui, a temperatura interior sobe. O compressor está sempre a funcionar.	A ventilação à volta da unidade é insuficiente.	> Verifique se a grelha de ventilação está desobstruída.> Mude o frigorífico para outro local.
	As paredes interiores têm gelo. Verifique se a porta do frigorífico fecha de forma correta.> Assegure que a vedação do frigorífico está devidamente encaixada e não apresenta danos.> Descongele o frigorífico (consulte Descongelar o frigorífico na página 103).
	A temperatura definida é demasiado elevada.	> Defina uma temperatura mais bai-xa.
	A temperatura ambiente é demasiado elevada.	> Remova temporariamente a grelha de ventilação para que o ar quente se dissipe mais rapidamente.
	Foram colocados demasiados alimentos no frigorífico de uma só vez.	> Retire alguns dos alimentos.
	Foram colocados demasiados alimen-tos quentes no frigorífico de uma só vez.	➢Remova os alimentos quentes e deixe-os arrefecer antes de os colocar novamente dentro do frigorífico.
	O frigorífico não funciona há muito tempo.	➢Verifique novamente a temperatura após 4 h / 5 h.
	O condensador está sujo. Limpe o condensador (consulte o capítulo Limpeza e manutenção na página 102).
	O ventilador está danificado. Contacte um agente de assistência técnica autorizado.
A capacidade de refrigeração diminui, a temperatura interior sobe.O compressor raramente funciona.	A capacidade da bateria está esgotada.	➢Carregar a bateria.
A capacidade de refrigeração diminui, a temperatura interior sobe.O compressor não funciona (ligação à bateria).	Existe uma interrupção na ligação entre a bateria e o sistema eletrónico.	➢Estabelecer a ligação.
	O interruptor principal está avariado (se estiver instalado).	➢Substituir o interruptor principal.
	O fusível adicional na linha de alimentação está queimado (se estiver insta-lado).	➢Substituir o fusível na linha de alimentação.
	A tensão da bateria é demasiado bai-xa.	➢Carregar a bateria.
	A capacidade da bateria é demasiado baixa.	➢Substitua a bateria.
	Os cabos estão soltos.O contacto é mau (corrosão).	➢Estabelecer a ligação.
	A secção transversal do cabo é demasiado pequena.	➢Substituir o cabo.
	O compressor está avariado. Contacte um agente de assistência técnica autorizado.
A capacidade de refrigeração diminui, a temperatura interior sobe.O compressor não funciona (ligação à tensão alternada).	A linha de alimentação da conexão está interrompida.	➢Estabelecer a ligação.
	O interruptor principal está avariado (se estiver instalado).	➢Substituir o interruptor principal.
	O fusível adicional na linha de alimentação está queimado (se estiver insta-lado).	➢Substituir o fusível na linha de alimentação.
	O compressor está avariado. Contacte um agente de assistência técnica autorizado.
Ruídos não habituais.	Um componente do circuito de refrigeração não consegue mover-se livre-mente (toca na parede).	➢Afaste cuidadosamente o compo-nente da obstrução.
	Objeto estranho preso entre a unidade de refrigeração e a parede.	➢Remova o objeto estranho.
	Ruído do ventilador. Contacte um agente de assistência técnica autorizado.
A porta abre-se inadvertamente em movimentação (por exemplo, durante a condução).	O trinco da porta está na posição A(consulte o capítulo Ajustar o trinco da porta na página 94).	> Coloque o trinco da porta na posição B.
A porta não fecha corretamente.	O trinco da porta está na posição A(consulte o capítulo Ajustar o trinco da porta na página 94).	> Coloque o trinco da porta na posição B.
	O trinco da porta está na posição B(consulte o capítulo Ajustar o trinco da porta na página 94), mas a porta não está devidamente trancada.	> Certifique-se de que a porta tranca corretamente ao fechar.

Indicação de erros

OBSERVAÇÃO

Todos os erros são indicados pelo LED indicador de erro vermelho intermitente (consulte Elementos de comando e de indicação na página 93). O número de vezes que este pisca depende do tipo de falha. Cada impulso luminoso dura um quarto de segundo. Após a sequência de impulsos luminosos, segue-se uma pausa. A sequência para a falha é repetida a cada quatro segundos.
Nos modos ECO, PERFORMANCE e FREEZER, o dispositivo emite um sinal sonoro adicional.

Frequência de intermitência luminosa	Erro Possível causa
1 Tensão excessiva ou insuficiente A tensão de alimentação está fora do intervalo configurado.
2 Sobrecarga do ventilador		O ventilador carrega a unidade de eletrónica com mais de 1 A .
3 O motor não arranca		O rotor está bloqueado.A diferença de pressão no sistema de refrigeração é demasiado elevada.
4 A rotação é demasiado baixa		Se o sistema de refrigeração estiver sobrecarregado, não é possível manter a rotação mínima do motor.
5	Sobreaquecimento da unidade de eletrónica	Se o sistema de refrigeração estiver demasiado sobrecarregado ou a temperatura demasiado elevada, o sistema eletrónico aquece demasiado.
Permanentemente Erros do sensor de temperatura O sensor da temperatura está avariado.

11 Garantia

Consulte as secções que se seguem para se informar sobre a garantia e o suporte de garantia nos EUA, no Canadá e em todas as outras regiões.

Todas as outras regiões

Para fins de reparação ou de garantia, terá de enviar também os seguintes documentos:

• Uma cópia da fatura com a data de aquisição
• Um motivo de reclamação ou uma descrição da falha

Tenha em atenção que as reparações feitas por si ou por não profissionais podem ter consequências sobre a segurança e anular a garantia.

12 Eliminação

O isolamento do aparelho de refrigeração contém ciclopentano inflamável e requer medidas de eliminação especiais. No fim da respetiva vida útil, encaminhe o aparelho de refrigeração para um centro de reciclagem adequado.

Sempre que possível, coloque o material de embalagem no respetivo contentor de reciclagem. Informe-se junto do centro de reciclagem ou distribuidor mais próximo sobre como eliminar este produto de acordo com as disposições de eliminação aplicáveis. Europa: O produto pode ser eliminado gratuitamente.

	NRX0035(E/C), NRX1035S	NRX0050(E/C/T), NRX1050S	NRX0060(E/C/T), NRX1060S
Volume
• Compartimento do frigorífico (apenas NRX0035-0130[C], NRX0050-0080[T] e NRX1035-1130[S])	27,3 L (7,21 gal) 39,6 L	(10,46 gal) 48,9 L (12,92 gal)
• Compartimento para produtos congelados (apenas NRX0035-0130[C], NRX0050-0080[T] e NRX1035-1130[S])	4,4 L (1,16 gal) 4,4 L (1,16 gal)	6,1 L (1,61 gal)
• Capacidade total 32 L (8,45 gal)	44 L (11,62 gal) 55 L (14,53 gal)
• Capacidade total (compartimento para produtos congelados removido)	34 L (8,98 gal) 46 L (12,15 gal)	58 L (15,32 gal)
Tensão de ligação
• NRX0035-0060(E/C/T) 12 / 24 V		=
• NRX1035-1060(S) 100 ... 240 V		~
Proteção da bateria de alimentação (12 V)
• Tensão de desconexão 10,4 V

PT NRX35-130

	NIRX00 35(E/C), NIRX1035S	NIRX005 0(E/C/T), NIRX10 50S	NIRX006 0(E/C/T), NIRX10 60S
• Temão de restabelecimento da conexão	11,7V
Proteção diabatena de alimentação (24 V)
• Temão de desconexão	22,8V
• Temão de restabelecimento da conexão	24,2V
Classe climática	T
Intervalo de temper aburas de armazenamento:
• Frigorífico	0°C (32°F) ... 12°C (53,6°F)
• Compartimento para a producao con gelados (apena NRX0035-0130(C), NRX0050-0080(T) e NRX0035-1130(S))	-15°C (5°F) ... -5°C (23°F)
• Modo FREEZER(apena NRX0035-0130(C), NRX0050-0080(T) e NRX0035-1130(S))	-6°C (21,2°F)
Temperatura ambiente com a utilização prevista	16°C (60,8°F) ... 43°C (109,4°F)
Refrigerante	R134a
Quantidade de líquido refrigerante existente	24 g (0,85 oz)	26 g (10,92 oz)	30 g (1,06 oz)
Potencial de aquecimento global (PACS)	1430
		E.C.S.40 ... 45 dB(A)

NRX35-130 PT

	NIRX00 35(E/C), NIRX1035S	NIRX005 0(E/C/T), NIRX10 50S	NIRX006 0(E/C/T), NIRX10 60S
Por protaleirada portaPor porta	4 kg (8,82 lb)E: 4 kg (8,82 lb)C/S: 8 kg (17,64 lb)	4 kg (8,82 lb)E: 4 kg (8,82 lb)C/S: 8 kg (17,64 lb)	5 kg (11,02 lb)E: 5 kg (11,02 lb)C/S: 10 kg (22,05 lb)
	NIRX00 80(E/C/T), NIRX1 080S	NIRX1115S	NIRX113 OS
VolumeCompartimento do frigorífico (apenas NRX0035-0130[C], NRX0050-0080[T] e NRX0035-1130[S])Compartimento para produtos congelados) (apenas NRX0035-0130[C], NRX0050-0080[T] e NRX0035-1130[S])Capacil diadetotalCapacil diadetotal (com-partimento paraprodutos congelados removido)	68,4L (18,07 gal)6,6L (1,74 gal)75L (19,82 gal)78L (20,61 gal)	104,5L (27,61 gal)8,2 L (2,17 gal)113L (29,85 gal)116L (30,65 gal)	118L (31,18 gal)8,2L (2,17 gal)126L (33,29 gal)130L (34,35 gal)
Tensão de ligaçãoNRX0080-1130[S]NRX0080-0130E/C), NRX0080/IT	12 / 24 V=100 ... 240 V=12 / 24 V=

PT NRX35-130

	NIX00 80(E/C/T), NIX1 080S	NIX1115S	NIX1130S
• Modo FREEZEI (apenna NRX0035-0130C/Te NRX0035-1130S)	-6 °C (21,2°F)
Temperatura ambiente com a utilização prevista	16 °C (60,8°F)... 43 °C (109,4°F)
Refrigerante	R1234yf
Quantidade de líquido refrigerante existente	E, C, S: 28 g (0,99 oz)T: 32 g (1,13 oz)	32 g (1,13 oz)	32 g (1,13 oz)
Potencial de aquecimento global (PAC)	4
Emissão de ruido (EN 60704)	E, C, S: 40 ... 45 dB(A)T: 42 ... 45 dB(A)	40 ... 45 dB(A)
Dimensões A x L x P	E, C, S: 625 (24,6) × 475(18,7) × 537 mm (21,1 in)633 (24,9) × 475(18,7) × 537 mm (21,1 in)	745 (29,3) × 525(20,7) × 568 mm (22,4 in)	812 (32,0) × 525(20,7) × 568 mm (22,4 in)
Peso líquido	C: 20 kg (44,1 lb)S: 21 kg (46,30 lb)E, T: 18 kg (39,69 lb)	C: 26 kg (57,33 lb)S: 27 kg (59,54 lb)E: 24 kg (52,92 lb)	C: 27 kg (59,54 lb)S: 28 kg (61,74 lb)E: 25 kg (55,12 lb)
Cargamétrima
• Por proteleirada porta	5 kg (11,02 lb)	6 kg (13,23 lb)	6 kg (13,23 lb)
• Porporta	10 kg (22,05 lb)	10 kg (22,05 lb)	10 kg (22,05 lb)

ligando e desligando o equipamento, o utilizador é encorajado a tentar corrigir a interferência através de uma ou mais das seguintes medidas:

• Reorientar ou relocalizar a antena de receção.
• Aumentar a distância entre o equipamento e o recetor.
• Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o recetor está ligado.
• Consultar o distribuidor ou um técnico de rádio/televisão experiente para obter ajuda.

Este aparelho está em conformidade com a(s) norma(s) RSS isentas de licença da Industry Canada. O funcionamento está sujeito às duas condições seguintes:

• Este dispositivo não pode causar interferências.
• Este dispositivo deve aceitar quaisquer interferências, incluindo interferências que possam causar um funcionamento indesejado do dispositivo. Este aparelho digital de Classe B cumpriu a norma canadiana ICES-3(B)/NBM-3(B).

dometic.com

YOUR LOCAL DEALER

dometic.com/dealer

YOUR LOCAL SUPPORT

dometic.com/contact
