MANUAL DE UTILIZADOR KD-55X89K SONY

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satélite: DVB-S/DVB-S2

Sistema de color: PAL/SECAM/NTSC3.58 (Solo vídeo)/NTSC4.43 (Solo vídeo)

Analógico: UHF/VHF/Cable

Conector tipo F hembra, 75 ohmios.

DiSEqC 1.0, LNB 13 V/18 V y tono de 22 kHz,

Puerto para dispositivo USB (dispositivo HDD

Este televisor vem com os seguintes manuais. Guarde os manuais para futuras consultas.

Guia de configuração

- Instalação e configuração do televisor.

Guia de referência (este manual) / Documentação de segurança

- Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc.

Guia de ajuda (Manual no ecrã)

• Definições, funções, ligação à Internet, resolução de problemas, etc.
• Para abrir, prima (Seleção de entrada) no telecomando e selecione [Ajuda]. Se [Ajuda] não existir, selecione [Editar] e, em seguida, adicione [Ajuda].

- Pode consultar o Guia de ajuda com o seu smartphone.

• Antes de utilizar o televisor, por favor leia "Informações de segurança".
• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.
• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.
• O "x"/"xx" que aparece no nome do modelo corresponde a um dígito numérico, relacionado com o design, a cor ou o sistema do televisor.

AVISO IMPORTANTE

Aviso para Equipamento de Rádio

A Sony Corporation declara que os tipos de equipamento de rádio KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: https://compliance.sony.eu

No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou dos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : a banda 5150 - 5350 MHz está restringida apenas a operações no interior.

Informações de segurança

Transporte

• Antes de transportar o televisor, desligue todos os cabos.

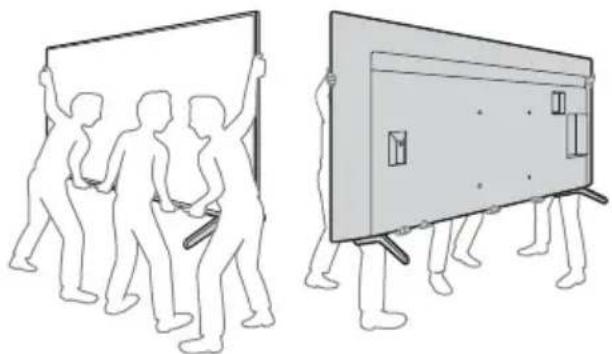

• São necessárias duas ou mais pessoas (três ou mais pessoas para o televisor de 214,8 cm (85 polegadas) e maiores) para transportar um televisor de tamanho grande.

• Ao transportar manualmente o televisor, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel nem sobre a moldura em redor do ecrã.

• Quando levantar ou mover o televisor, segure-o firmemente pela parte de baixo.

KD-85X8xK

• Não exponha o televisor a choques ou vibrações excessivas durante o transporte.
• Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.

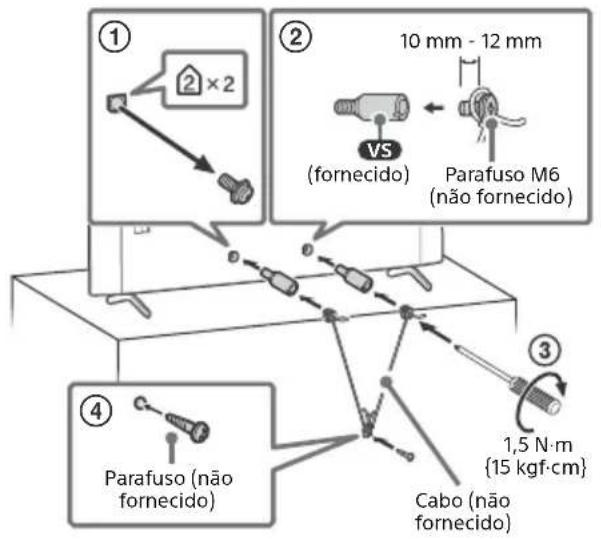

Prevenir quedas

① ② ×2 10 mm - 12 mm VS (fornecido) Parafuso M6 (não fornecido) ③ 1,5 N·m {15 kgf·cm} Cabo (não fornecido) ④ Parafuso (não fornecido)

Telecomando e Televisor

A forma, disposição, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo de televisor/definições do televisor*1.

1 TV MIC 2 123 + - CH - + - YouTube NETFLIX Disney+ prime video 3 4

1 ⏻(Desligar/ligar)

TV: Apresenta a lista de canais de TV ou muda para entrada.

(Definições rápidas): Apresenta as Definições rápidas.

→ (Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc.

123 (Menu de controlo): Apresente o Menu de controlo.

2 ▲ / ▼ / ◀ / ▶ / ⊕: Menu de navegação e seleção no ecrã.

(Voltar)

↑ (Inicial)

●: (Assistente Google) / ♣(Microfone):

Utilize o Assistente Google ^23 ou a pesquisa por voz ^*3 .

3 +1 - (Volume)

※ (Sem som)^*4

CH + / - (Canal)

/11

(Guia): Apresenta o guia de programas digital de TV ou o TV box de cabo*5.

4 Botões da aplicação

5 BUILT-IN MIC SWITCH (Interruptor de microfone integrado)*2: Ligue/Desligue o microfone incorporado.

6 (Desligar/ligar)

7 Sensor do telecomando / Sensor de luz / LED

8 Microfone incorporado ^236 : Para ativar o microfone incorporado, prima o botão do Assistente Google/microfone no telecomando e siga as instruções apresentadas no ecrã.

*1 Para outros modelos de telecomando, consulte o Guia de ajuda online para mais detalhes.

*2 Apenas para determinadas regiões/países/modelos/idiomas.

*3 O Assistente Google ou a pesquisa por voz requer uma ligação à Internet.

*4 O atalho de acessibilidade fica disponível ao manter ( Sem som) premido.

*5 [Configuração da TV box de cabo] é necessária a configuração.

*6 O consumo de energia aumentará quando o microfone incorporado está ativado porque está sempre em escuta.

Para mais informações, consulte o Guia de ajuda.

Prima → (Seleção de entrada) no telecomando e selecione [Ajuda]. Se [Ajuda] não existir, selecione [Editar] e, em seguida, adicione [Ajuda].

Gestão do cabo da unidade de câmara e microfone opcional (não fornecida)

Resolução de problemas

Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes.

1 Reinicie o seu televisor premindo o botão de alimentação no telecomando durante cerca de cinco segundos. O televisor vai reinicia. Se o televisor não recuperar, tente desligar o cabo de alimentação e, em seguida, prima o botão de alimentação no televisor e solte-o. Espere dois minutos e ligue o cabo de alimentação. Em alternativa, prima o botão de alimentação no televisor durante cerca de 40 segundos até o televisor se desligar.
2 Consulte o menu de Ajuda apresentado abaixo.
3 Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho.

4 Visite o website de suporte da Sony (informações fornecidas no final deste manual).

Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor.

Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar.

O telecomando não funciona.

• Substitua as pilhas.
  Esqueceu a palavra-passe do bloqueio parental.
• Digite 9999 para o PIN e, em seguida, digite o novo PIN.

Para mais informações sobre a resolução de problemas, consulte o Guia de ajuda.

Prima → (Seleção de entrada) no telecomando e selecione [Ajuda]. Se [Ajuda] não existir, selecione [Editar] e, em seguida, adicione [Ajuda].

Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED

Sistema de televisão: Depende do país/área/modelos de televisor

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satélite: DVB-S/DVB-S2

Sistema de Cor: PAL/SECAM/NTSC3.58 (apenas vídeo)/NTSC4.43 (apenas vídeo)

Cobertura de canais: Depende do país/área/modelos de televisor

Analógico: UHF/VHF/Cabo

Digital: UHF/VHF/Cabo

Satélite: Frequência Intermediária 950-2150 MHz

Saída de som: 10 W + 10 W

Tecnologia sem fios

Protocolo IEEE 802.11a/b/g/n/ac

Bluetooth® Versão 4.2

Gama de frequência Potência de saída
LAN sem fios (Televisor)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televisor)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (RMF-TX800U)
2400-2483,5 MHz < 10,0 dBm

Conector de tipo F fêmea, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz,

Distribuição por um Cabo EN50494.

→ / → AV IN

Entrada de vídeo/áudio (mini-tomada)

HDMI IN 1/2/3/4 (HDCP 2.3-compatível)

Vídeo:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24Hz)^1,3840× 2160p(50,60Hz)^2,3840×

Consulte o Guia de ajuda online para mais detalhes.

Exceto no modo eARC

PCM linear do canal 5,1: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bits, Dolby

Audio, Dolby Atmos, DTS

Consulte o Guia de ajuda online para mais detalhes.

No modo ARC

PCM linear de dois canais: 48 kHz 16 bits,

Dolby Audio, Dolby Atmos, DTS

Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.)

Alimentação, Ficha de Produto e outros

Dimensões do ecrã (medido diagonalmente)

(Aprox.)

KD-85X8xK: 214,8 cm / 85 polegadas

KD-75X8xK: 189,3 cm / 75 polegadas

KD-65X8xK: 163,9 cm / 65 polegadas

KD-55X8xK: 138,8 cm / 55 polegadas

KD-50X8xK: 125,7 cm / 50 polegadas

0,50 W (25 W no modo de atualização do EPG/software)

Resolução do ecrã (horizontal × vertical) (pixéis)

3840 × 2160

Potência nominal

500 mA (para USB 1), 900 mA (para USB 2)

Dimensões (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de mesa

KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7

KD-75X89K / 75X85K: 167,5 × 104,1 × 41,2

KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9

KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9

KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8

KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8

sem suporte de mesa

KD-85X8xK: 190,1 × 109,0 × 7,3

KD-75X8xK: 167,5 × 96,2 × 7,3

KD-65X8xK: 145,2 × 83,6 × 7,2

KD-55X8xK: 123,3 × 71,1 × 7,2

KD-50X8xK: 111,9 × 64,9 × 7,0

KD-43X8xK: 96,4 × 56,3 × 6,9

Largura do suporte (Aprox.) (cm)

Posição normal:

KD-85X89K / 85X85K: 153,2

KD-75X89K / 75X85K: 132,9

KD-65X89K / 65X85K: 120,9

KD-55X89K / 55X85K: 106,1

Acessórios opcionais

Suporte de parede: SU-WL850 (Apenas nos modelos KD-75X8xK / 65X8xK / 55X8xK)

Suporte de parede: SU-WL450

Diâmetro e comprimento do parafuso:

10 mm - 12 mm VS

Parafuso (M6)

Suporte de parede

Unidade de câmara e microfone: CMU-BC1

Temperatura de operação: 0 °C – 40 °C

Humidade operacional: 10 % – 80 % HR (não condensada)

*1 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é mostrada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].

*2 Consulte o menu no ecrã para definir [Formato de sinal HDMI].

*3 Consulte o Guia de ajuda online para mais detalhes.

*4 Apenas HDMI IN 3 & 4. Utilize o cabo HDMI de velocidade ultrarrápida para estabelecer a ligação.

*5 Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do televisor para o seu sistema de áudio.

*6 Função não disponível em Itália.

*7 A energia em modo de espera (standby) especificada é atingida depois de o televisor concluir os processos internos necessários.

*8 O consumo de energia em modo de espera (standby) irá aumentar quando o televisor estiver ligado à rede.

Nota

- A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/stock.

- O design e as características técnicas estão sujeitas a alteração sem aviso prévio.

- Podem ser necessárias subscrições para serviços e aplicações, e podem ser aplicados termos adicionais, condições e/ou taxas ao utilizar o Assistente Google.

- A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicional.

Número de Registro do Produto (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

KD-85X89K (1034519), KD-85X85K (1034518),

KD-75X89K (1034517), KD-75X85K (1034516),

KD-65X89K (1034513), KD-65X85K (1034512),

KD-55X89K (1034511), KD-55X85K (1034507),

KD-50X89K (1034506), KD-50X85K (1034503),
