HASZNÁLATI ÚTMUTATÓ KD-55X89K SONY

Bezdrôtová technológia

Protokol IEEE 802.11a/b/g/n/ac

Bluetooth ^® verzia 4.2

Frekvenčný rozsah Výstupný výkon
Bezdrôtová siet LAN (Televízia)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televízia)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (RMF-TX800U)
2400-2483,5 MHz < 10,0 dBm

A TV-készülékhez a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából.

Beállítási útmutató

• TV telepítése és beállítása.

Felhasználói útmutató (a jelen útmutató) / Biztonsági dokumentáció

- Biztonsági előírások, távvezérlő, hibaelhárítás, fali konzol felszerelése, műszaki adatok stb.

Súgóútmutató (Képernyőn megjelenő útmutató)

• Beállítások, funkciók, Internetkapcsolat, hibaelhárítás stb.
• A megnyitáshoz nyomja meg a → (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

- Okostelefonjáról is elérheti a Súgóútmutatót.

• Kérjük, hogy a tv használata előtt olvassa el a következőt: „Biztonsági előírások”.
• További biztonsági előírásokért olvassa el a mellékelt biztonsági dokumentációt.
• A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.
• A típusnévben szereplő „x”/„xx“ a kialakításra, a színváltozatra vagy a televízió-rendszerre vonatkozó számjegynek felel meg.

FONTOS FIGYELMEZTETÉS

Megjegyzés a rádióberendezéssel kapcsolatban

A Sony Corporation igazolja, hogy a KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K típusú rádiós berendezések megfelelnek a 2014/53/EU irányelv előírásainak. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: https://compliance.sony.eu

Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel kapcsolatos következő korlátozások, vagy a használat jóváhagyásával kapcsolatos következő követelmények alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó : Az 5150 – 5350 MHz-es sáv beltéri használatra van korlátozva.

Biztonsági előírások

Szállítás

• A tv-készülék szállítása előtt húzza ki az összes kábelt.
• Két vagy több személyre (214,8 cm (85 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához.
• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az képernyőre és a képernyőt körülvevő keretre.
• Ha felemeli vagy áthelyezi a tv-készüléket, az aljánál fogja meg.

KD-85X8xK

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

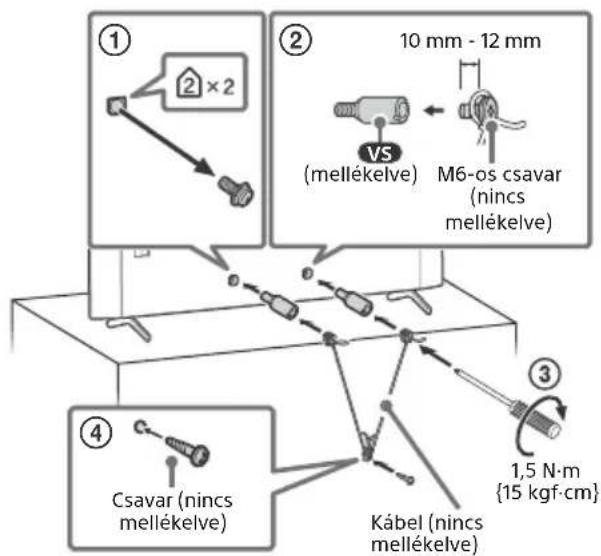

A felborulás megakadályozása

① ② ×2 10 mm - 12 mm VS (mellékelve) M6-os csavar (nincs mellékelve) ③ 1,5 N·m {15 kgf·cm} ④ Csavar (nincs mellékelve) Kábel (nincs mellékelve)

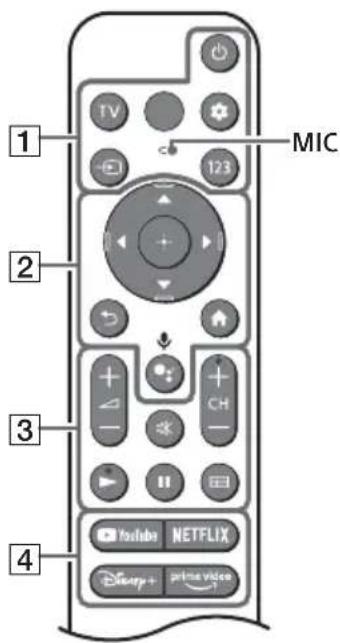

Távvezérlő és TV

A távvezérlő alakja, gombjainak elrendezése, elérhetősége és funkciója a régiótól/országtól/a tv típusától/a tv beállításaitól függően változhat*¹.

1 TV MIC 2 123 + - CH - + - YouTube NETFLIX Disney+ prime video 3 4

① (Teljesítmény)

TV: A TV-csatornák listájának megjelenítése vagy bemenet váltása.

(Gyors beállítások): Gyors beállítások megjelenítése.
(Bemenetválasztás): Jelenítse meg és válassza ki a bemeneti forrást stb.

123 (Vezérlőmenü): Vezérlőmenü megjelenítése.

2 ▲ / ▼ / ◀ / ▶ / ⊕: A képernyőn történő navigálás és elemkiválasztás eszköze.

(Vissza)
(Kezdőképernyő)

(Google Segéd) / (Mikrofon):

Használja a Google Segéd ^23 vagy hangalapú keresés ^*3 lehetőségeket.

3 +1 - (Hangerő)

✿ (Némítás)*4

CH + / - (Csatorna)

/11

(Útmutató): A TV-készülék vagy Kábel- és műholdvevő*⁵ digitális műsorújságjának megjelenítése.

4 Alkalmazás gombok

5 BUILT-IN MIC SWITCH (Beépített mikrofon kapcsolója)*2: Kapcsolja be/ki a beépített mikrofont.
6 (Teljesítmény)
7 Távvezérlő érzékelője / Fényérzékelő / LED
8 Beépített mikrofon ^236 : A beépített mikrofon használatához nyomja meg a Google Segéd/mikrofon gombot a távvezérlőn, és kövesse a képernyőn megjelenő utasításokat.

*1 Más távirányító típusok esetén a részleteket illetően lásd a Súgóútmutatót.
*2 Csak egyes régiók/országok/típusok/nyelvek esetén.
*3 A Google Segéd vagy a hangalapú keresés használatához internetkapcsolat szükséges.
*4 A kisegítő parancsikon elérhető a (Némítás) gomb megnyomásával és nyomva tartásával.
*5 [Kábel- és műholdvevő beállítás] beállítás szükséges.
*6 A teljesítményfelvétel megnő a beépített mikrofon engedélyezésekor, mivel az folyamatos készenlétben áll.

További információért tekintse meg a Súgóútmutatót.

Nyomja meg a → (Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Opcionális kamera- és mikrofonkábel (nincs mellékelve) kezelés

Általános hibaelhárításhoz az alábbi lépéseket kövesse a következő típusú problémák esetében: fekete képernyő, nincs hang, kimerevedett kép, a TV nem reagál, nem található hálózat.

1 Indítsa újra a TV-t a távvezérlő bekapcsológombjának körülbelül öt másodpercig tartó megnyomásával. A TV újraindul. Ha a tv nem áll helyre, próbálja kihúzni a tápkábelt a hálózati aljzatból, majd nyomja meg a tv-n található bekapcsológombot, és engedje fel. Várjon két percet, majd csatlakoztassa a hálózati kábelt. Másik lehetőségként nyomja meg a bekapcsológombot a tv-n körülbelül 40 másodpercig, amíg a tv ki nem kapcsol.
2 Lásd a Súgó menüt az alábbiakban látható módon.
3 Csatlakoztassa a TV-t az internethez, és végezzen el egy szoftverfrissítést. A Sony javasolja, hogy a TV szoftverét tartsa mindig a legfrissebb állapotban. A szoftverfrissítések új funkciókat és teljesítménynövekedést kínálnak.
4 Keresse fel a Sony támogatási webhelyét (információ a jelen kézikönyv végén található).

Ha bedugja a TV-t, előfordulhat, hogy a TV nem kapcsol be egyből, amikor megnyomja a bekapcsológombot a távvezérlőn vagy a TV-n.

A rendszer inicializálása időt vesz igénybe. Várjon körülbelül egy percet, majd próbálja újra.

A távvezérlő nem működik.

• Cserélje ki az elemeket.

Elfelejtette a szülői zárhoz tartozó jelszót.

- Írja be a 9999 PIN-kódot, és adja meg az új PIN-kódot.

A hibaelhárítást illető további információért tekintse meg a Súgóútmutatót.

Nyomja meg a →

(Bemenetválasztás) gombot a távirányítón és válassza a [Súgó] lehetőséget. Ha a [Súgó] elem nem áll rendelkezésre, válassza a [Szerkesztés] lehetőséget, és adja hozzá a [Súgó] elemet.

Műszaki adatok

Rendszer

Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás

Tv-rendszer: Országtól/területválasztástól/tv-modelltől függően

Analóg: B/G, D/K, I

Digitális: DVB-T/DVB-C/DVB-T2

Mühold: DVB-S/DVB-S2

Színrendszer: PAL/SECAM/NTSC3.58 (Csak videoó)/NTSC4.43 (Csak videoó)

Fogható csatornák: Országtól/ területválasztástól/tv-modelltől függően

Analóg: UHF/VHF/kábel

Digitális: UHF/VHF/kábel

Műhold: Középfrekvencia 950-2150 MHz

Hangkimenet: 10 W + 10 W

Vezeték nélküli technológia IEEE 802.11a/b/g/n/ac protokoll

Bluetooth® 4.2-es verzió

Frekvenciatartomány Kimeneti teljesítmény
Vezeték nélküli LAN (Televízió)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televízió)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (RMF-TX800U)
2400-2483,5 MHz < 10,0 dBm

Bemeneti/kimeneti csatlakozók

Antenna/kábel

75 Ohm külső antennacsatlakozó VHF/UHF-hez

Müholdantenna

F típusú anya csatlakozó, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es

kapcsolójel, Egykábeles terjesztés EN50494.

→ / → AV IN

Video/Audio bemenet (mini csatlakozó)

HDMI IN 1/2/3/4 (HDCP 2.3 kompatibilis)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

PC formátumok ^*3

3840 × 2160p (100, 120 Hz)* ^2 * ^4

Audio:

eARC (Enhanced Audio Return Channel) üzemmodban

Részletes leírást az online

Súgóútmutatóban talál.

Kivéve eARC üzemmódban

5,1 csatornás lineáris PCM: 32/44,1/48/

88,2/96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) (Csak HDMI IN 3)*5

eARC üzemmodban

Részletes leírást az online Súgóútmutatóban talál.

ARC üzemmódban

Kétcsatornás lineáris PCM: 48 kHz 16 bit,

Dolby Audio, Dolby Atmos, DTS

Digitális optikai csatlakozó (kétcsatornás

lineáris PCM: 48 kHz 16 bit, Dolby Audio, DTS)

1, 2(HDD REC)* 6

USB-eszköz csatlakozója (2 USB

HDD-eszköz a FELVÉTEL funkcióhoz)

A 1. USB-csatlakozó támogatja a High Speed USB (USB 2.0) szabványt

A 2. USB-csatlakozó támogatja a Super Speed USB (USB 3.2 Gen 1) szabványt

Feltételes hozzáférési modul (CAM) nyílása

LAN

10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A kommunikáció sebessége és minősége nem garantált.)

Tápellátás, adatlap és egyebek

Tápellátás

220 V - 240 V AC, 50 Hz

Képernyőméret (átlósan mérve) (Kb.)

KD-85X8xK: 214,8 cm / 85 hüvelyk

KD-75X8xK: 189,3 cm / 75 hüvelyk

KD-65X8xK: 163,9 cm / 65 hüvelyk

KD-55X8xK: 138,8 cm / 55 hüvelyk

KD-50X8xK: 125,7 cm / 50 hüvelyk

KD-43X8xK: 108,0 cm / 43 hüvelyk

Teljesítményfelvétel

[Normál] üzemmódban

KD-85X8xK: 242 W

KD-75X8xK: 225 W

KD-65X8xK: 181 W

KD-55X8xK: 137 W

KD-50X8xK: 94 W

KD-43X8xK: 79 W

Energiafogyasztás készenléti üzemmódban ^78

0,50 W (25 W szoftver-/EPG-frissítési

üzemmódban)

Kijelző felbontása (vízszintes × függőleges)

(képpont)

3840 × 2160

Kimeneti áramerősség

500 mA (USB 1 esetén), 900 mA (USB 2 esetén)

Méretek (Kb.) (szé × ma × mé) (cm)

asztali állvánnyal

KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7

KD-75X89K / 75X85K: 167,5 × 104,1 × 41,2

KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9

KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9

KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8

KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8

asztali állvány nélkül

KD-85X8xK: 190,1 × 109,0 × 7,3

KD-75X8xK: 167,5 × 96,2 × 7,3

KD-65X8xK: 145,2 × 83,6 × 7,2

KD-55X8xK: 123,3 × 71,1 × 7,2

KD-50X8xK: 111,9 × 64,9 × 7,0

KD-43X8xK: 96,4 × 56,3 × 6,9

Állvány szélessége (Kb.) (cm)

Standard pozíció:

KD-85X89K / 85X85K: 153,2

KD-75X89K / 75X85K: 132,9

KD-65X89K / 65X85K: 120,9

KD-55X89K / 55X85K: 106,1

asztali állvány nélkül

KD-85X8xK: 44,7

KD-75X8xK: 32,6

KD-65X8xK: 22

KD-55X8xK: 17,1

KD-50X8xK: 12,7

KD-43X8xK: 10,2

Egyebek

Külön megvásárolható tartozékok

Fali konzol: SU-WL850 (Csak a KD-75X8xK /

Csavar átmérő és hossz:

10 mm - 12 mm Csavar (M6) Fali konzol VS

Kamera és mikrofon: CMU-BC1

Üzemi hömérséklet: 0 °C – 40 °C között

Müködési páratartalom: 10 % – 80 % RH relatív

páratartalom között (kicsapódás nélkül)

*1 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú mód] beállítás értéke [Normál], a megjelenített kép felbontása 3840 × 2160p. 4096 × 2160p felbontás megjelenítéséhez állítsa a [Szélesvásznú mód] beállítást [Teljes 1] vagy [Teljes 2] értékre.

*2 A [HDMI-jelformátum] beállításához tekintse meg a képernyőmenüt.

*3 Részletes leírást az online Súgóútmutatóban talál.

*4 Csak HDMI IN 3 & 4. A csatlakozáshoz használja az Ultra nagysebességű HDMI kábelt.

*5 Csatlakoztassa hangrendszerét a HDMI IN 3 aljzathoz, hogy a TV audiojelei eljussanak a hangrendszeréhez.

*6 A funkció nem érhető el Olaszországban.

*7 A megadott készenléti energiafogyasztást akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat.

*8 Ha a tv-készülék csatlakoztatva van a hálózathoz, az energiafogyasztás készenléti üzemmódban megnő.

Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.
• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
• A Google Segéd használatához különböző szolgáltatásokra és alkalmazásokra történő előfizetésre lehet szükség, valamint további feltételek és/vagy költségek merülhetnek fel.
• A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért.

Termékregisztrációs szám

(BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET, (EU) 2019/2013)

KD-85X89K (1034519), KD-85X85K (1034518),

KD-75X89K (1034517), KD-75X85K (1034516),

KD-65X89K (1034513), KD-65X85K (1034512),

KD-55X89K (1034511), KD-55X85K (1034507),

KD-50X89K (1034506), KD-50X85K (1034503),
