MANUAL DE UTILIZADOR H4F272WEH1 HAIER

Obrigado por comprar um produto Haier.

Leia atentamente estas instruções antes de utilizar este aparelho. As instruções contêm informações importantes que irão ajudá-lo a obter o melhor proveito do aparelho e garantir a instalação, o uso e a manutenção seguros e adequados.

Mantenha este manual num local conveniente para que o possa sempre consultar para uma utilização segura e adequada do aparelho.

Se vender, oferecer ou deixar o aparelho para trás, caso mude de casa, certifique-se de que entrega também este manual para que o novo proprietário se possa familiarizar com o aparelho e os avisos de segurança.

Legenda

Informações gerais e dicas

Aviso - Informação importante de segurança

Informação ambiental

Ajude a proteger o ambiente e a saúde humana. Coloque a embalagem em recipientes adequados para reciclagem. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine os aparelhos identificados com este símbolo com o lixo doméstico. Entregue o produto na sua unidade de reciclagem local ou entre em contacto com seu gabinete municipal.

Aviso!

Risco de lesão de sufocação!

Os refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o aparelho da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Retire a porta, o fecho da porta e os vedantes, para evitar que crianças e animais de estimação se fechem dentro do aparelho.

PT

Conteúdo

1 - Segurança....4
2 - Utilização prevista....8
3 - Descrição do produto ....9
4 - Painel de controlo....10
5 - Utilização....11
6 - Dicas de poupança de energia....14
7 - Equipamento 14
8 - Cuidados e limpeza....15
9 - Resolução de problemas....19
10 - Instalação 22
11 - Dados Técnicos 26
12 - Assistência ao Cliente ....27

Antes de ligar o aparelho pela primeira vez, leia as seguintes dicas de segurança!:

AVISO!

Antes da primeira utilização

▶ Certifique-se de que não há danos provocados pelo transporte.
▶ Remova todas as embalagens e mantenha-as fora do alcance das crianças.
Aguarde no mínimo seis horas antes de instalar o aparelho, de forma a garantir que o circuito refrigerante está com eficiência total.
▶ Manuseie o aparelho sempre com pelo menos duas pessoas porque é pesado.

Instalação

O aparelho deve ser colocado num local bem ventilado. Certifique-se de que existe um espaço de, pelo menos, 10 cm por cima e ao redor do aparelho.
▶ Não cubra as aberturas de ventilação.
Nunca coloque o aparelho numa área húmida ou num local onde possa ser salpicado com água. Limpe e seque as salpicos de água e manchas com um pano macio limpo.
Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores).
Instale e nivele o aparelho numa área adequada para o seu tamanho e utilização.
Mantenha as aberturas de ventilação no aparelho ou na estrutura embutida livres de obstruções.
Certifique-se de que as informações elétricas na placa de classificação correspondem à rede elétrica. Se não, entre em contato com um eletricista.
O aparelho é operado por uma fonte de alimentação de 220-240 VAC/50 Hz. Uma flutuação da tensão anormal pode fazer com que o aparelho não ligue ou danifique o controlo da temperatura ou o compressor, ou pode haver um ruído anormal durante o funcionamento. Nesse caso, deve ser montado um regulador automático.
▶ Use uma tomada de terra separada para a fonte de alimentação que seja fácil de aceder durante a limpeza. Este aparelho deve ser ligado à terra.
Apenas para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 cabos (terra) que se encaixa numa tomada standard de 3 cabos (ligada à terra).
Nunca corte ou desmonte o terceiro pino (ligação à terra). Após a instalação do aparelho, a ficha deve estar acessível.

▶ Não use adaptadores de fichas múltiplas nem cabos de extensão.
▶ Certifique-se de que o cabo de alimentação não está preso pelo congelador. Não pise o cabo de alimentação.
▶ Não danifique o circuito refrigerante.

AVISO!

Utilização diária

Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos.
Mantenha as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que estejam constantemente sob supervisão.
As crianças não devem brincar com o aparelho.
Se o gás refrigerante ou outro gás inflamável verter para a proximidade do aparelho, desligue a válvula do gás de fuga, abra as portas e janelas e não desligue uma ficha no cabo de alimentação do congelador ou de qualquer outro aparelho.
Notar que o aparelho está definido para funcionar num intervalo de temperatura ambiente específico entre 10 °C e 43 °C. O aparelho não pode funcionar corretamente se for deixado por um longo período a uma temperatura acima ou abaixo do intervalo indicado.
Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do congelador, para evitar lesões pessoais causadas por queda ou choque elétrico causado pelo contacto com a água.
▶ Abra e feche as portas apenas pelas pegas. O espaço entre as portas e entre as portas e o armário é muito estreito. Não ponha as mãos nessas áreas para evitar entalar os dedos. Abra ou feche as portas do congelador apenas quando não houver crianças que se encontrem dentro do alcance do movimento das portas.
- Não guarde nem use materiais inflamáveis, explosivos ou corrosivos no aparelho ou nas proximidades.
Não guarde medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um eletrodoméstico. Não é recomendado armazenar materiais que necessitem de temperaturas rigorosas.
No modo de refrigeração sem um compartimento de 4 estrelas: este aparelho de refrigeração não é adequado para congelar alimentos; no modo de congelação com um compartimento de 4 estrelas: este aparelho de congelação não é adequado para refrigerar alimentos.

Nunca guarde líquidos em garrafas ou latas (exceto bebidas alcoólicas) especialmente bebidas gaseificadas no congelador, porque estas rebentam quando congeladas.
▶ Verifique o estado dos alimentos caso ocorra aquecimento no congelador.
▶ Não ajuste uma temperatura desnecessariamente baixa no congelador. Atenção: As garrafas podem rebentar.

AVISO!

Utilização diária

Não toque em artigos congelados com as mãos húmidas (use luvas). Especialmente não coma gelados de gelo imediatamente depois de os retirar do congelador. Existe o risco de congelar ou de se formarem bolhas de queimadura por gelo. PRIMEIROS socorros: passar imediatamente por água fria corrente. Não puxe!
▶ Não toque na superfície interior do congelador durante o funcionamento, especialmente com as mãos molhadas. As suas mãos podem congelar na superfície.
Desligue o aparelho em caso de interrupção da energia ou antes da limpeza. Deixe passar pelo menos 5 minutos antes de voltar a ligar o aparelho pois o arranque frequente pode danificar o compressor.
- Não utilize dispositivos elétricos no interior dos compartimentos para armazenamento de comida do aparelho, a não ser que sejam do tipo recomendado pelo fabricante.
Se as lâmpadas de iluminação estiverem danificadas, devem ser substituídas pelo fabricante ou pela pessoa qualificada no fornecedor de manutenção especificado.

Manutenção/limpeza

Certifique-se de que as crianças estão vigiadas caso estejam a realizar a limpeza e manutenção.
Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção de rotina. Deixe passar pelo menos 5 minutos antes de voltar a ligar o aparelho pois o arranque frequente pode danificar o compressor.
▶ Segure a ficha, não o cabo, ao desligar o aparelho.
Não raspe o gelo com objetos afiados. Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas.

• Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pelo fabricante.
  ▶ Não pulverize ou lave o aparelho durante a limpeza.
  ▶ Não use spray de água ou vapor para limpar o aparelho.
  Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.
  Não tente reparar, desmontar ou modificar o aparelho sozinho. Em caso de reparação, entre em contacto com a nossa assistência ao cliente.

Informações sobre gases refrigerantes

AVISO!

O aparelho contém o refrigerante inflamável ISOBUTANO (R600a).

Certifique-se de que o circuito refrigerante não fica danificado durante o transporte ou instalação. A fuga de refrigerante pode causar lesões oculares ou inflamações. Se ocorrer um dano, mantenha afastadas fontes de chama aberta, ventile completamente a sala, não ligue ou desligue os cabos de alimentação do eletrodoméstico ou de qualquer outro aparelho. Informe a assistência ao cliente.

No caso de os olhos entrarem em contacto com o fluido refrigerante, lave-os imediatamente sob água corrente e contacte imediatamente um oftalmologista.

AVISO!

Tenha cuidado para evitar provocar um incêndio incendiando material inflamável.
AVISO: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso nem danificado.
AVISO: Não coloque tomadas triplas múltiplas portáteis ou fontes de alimentação portáteis na parte traseira do aparelho.
Não guarde substâncias explosivas como, por exemplo, latas de aerossóis, com um carburante inflamável, no interior deste aparelho.
Uma vez que são utilizados refrigerantes inflamáveis no congelador, tenha cuidado na instalação, manuseamento, manutenção e reciclagem do aparelho.
Entre em contato com o agente de serviço para eliminar o aparelho porque foi utilizado gás inflamável.

2 - Utilização prevista

2.1 Utilização Prevista

Este aparelho destina-se a ser utilizado em meio doméstico e aplicações similares tais como

• áreas de cozinha em lojas, escritórios e outros ambientes de trabalho;
• quintas e por clientes em hotéis, motéis e outros ambientes de tipo residencial;
• ambientes de tipo alojamento e pequeno-almoço;
• aplicações de catering e idênticas não comerciais.

Este aparelho destina-se ao congelamento de alimentos. Foi concebido exclusivamente para utilização em edifícios domésticos secos. Não se destina a utilização comercial ou industrial. A pedido, este aparelho pode ser usado como compartimento para alimentos frescos.

Não são permitidas alterações ou modificações no aparelho. Uma utilização indevida pode causar riscos e perda de reivindicações de garantia.

2.2 Acessórios

Verifique os acessórios e a literatura de acordo com esta lista:

2.2

Etiqueta energética

Cartão de garantia

Guia Rápido de Conectividade

Manual do utilizador

Cabo de extensão da porta

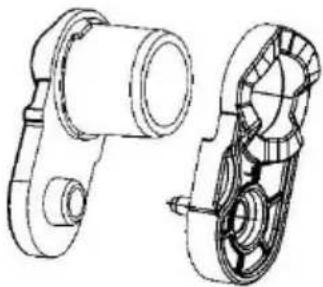

Dobradiça esquerda superior para reversibilidade da porta
Tampa da dobradiça esquerda superior

Devido a alterações técnicas e a modelos diferentes, algumas das ilustrações neste manual podem ser diferentes do seu modelo.

Imagem do aparelho (Fig. 3)

1 2 3 4 5 6 7 8 9 10 11

1 Painel de controlo
2 Luz LED
3 Condua de ar
4 Prateleiras de vidro
5 Montagem da máquina de fazer gelo
6 Recetor de gelo

7 Bandeja deslizante
8 Gavetas
9 Pés ajustáveis
10 Prateleiras de portas amovíveis
11 Puxador da porta

Nota: Este produto contém uma fonte de luz de classe de eficiência energética

Aviso: Componentes 5/6/7 disponíveis para H4F306/272/226*A/C/DH1/BE. H4F272/226*EH1/K tem quatro gavetas, sem componentes 5/6/7. H4F226 sem componentes 10

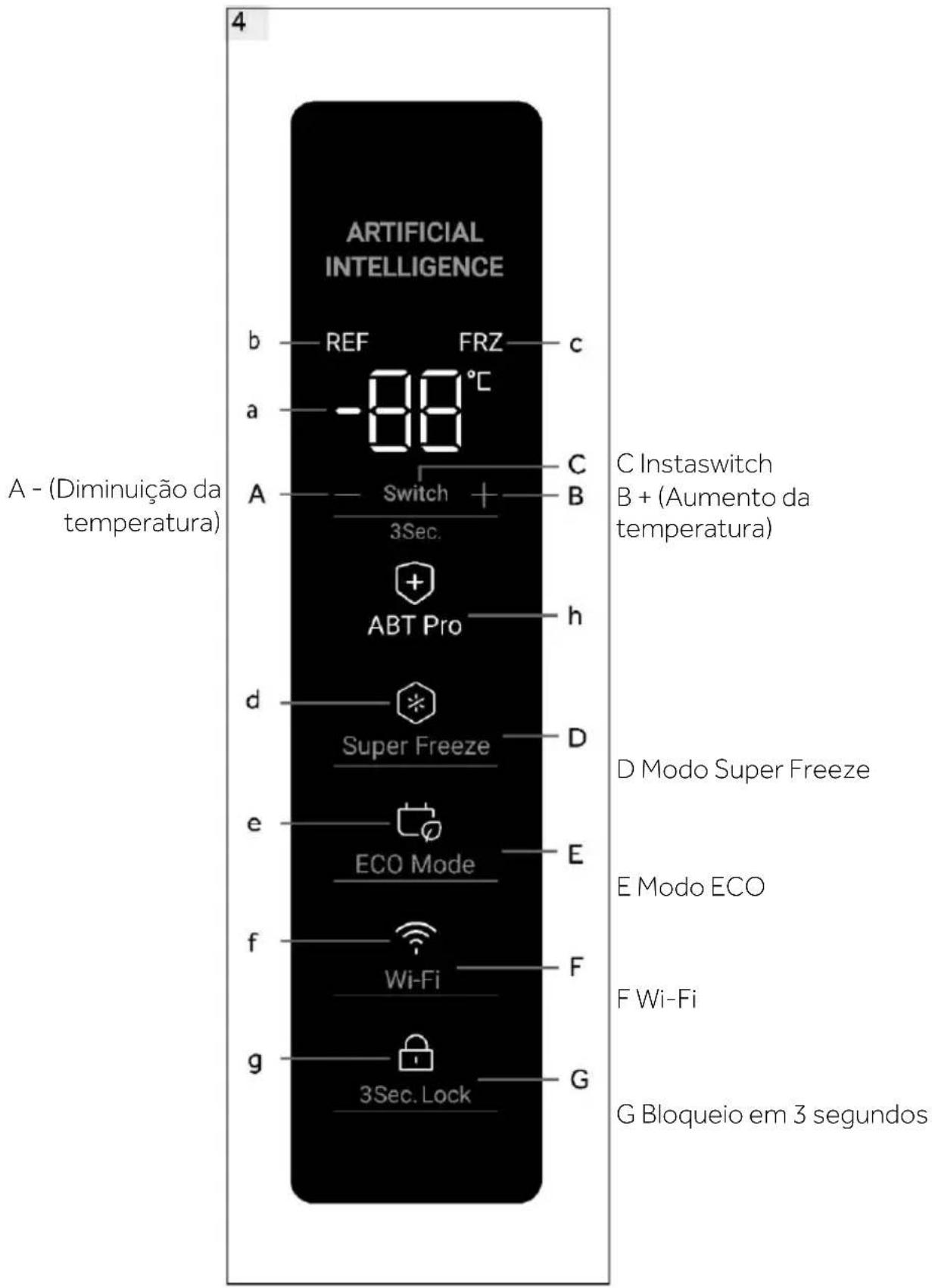

Painel de controlo (Fig. 4)

ARTIFICIAL INTELLIGENCE b REF FRZ c a -88°C A Switch C 3Sec. ABT Pro h d Super Freeze D e ECO Mode E f Wi-Fi F g 3Sec. Lock G C Instaswitch B + (Aumento da temperatura) D Modo Super Freeze E Modo ECO F Wi-Fi G Bloqueio em 3 segundos A - (Diminuição da temperatura)

5.1 Antes da primeira Utilização

▶ Remova todos os materiais de embalagem, mantenha-os fora do alcance das crianças e elimine-os de forma ecológica.
Limpe o interior e o exterior do aparelho com água e um detergente suave antes de colocar qualquer alimento no seu interior.
▶ Após o aparelho ter sido nivelado e limpo, aguarde pelo menos 6 horas antes de o ligar à fonte de alimentação. Consulte a secção INSTALAÇÃO.
Pré-arrefeça o compartimento durante 2 horas com definições elevadas antes de carregar com alimentos. Para o fazer, regule a temperatura para menos de -20°C.

5.2 Ligar/desligar o aparelho

O aparelho fica em funcionamento assim que for ligado à rede elétrica.

A temperatura do congelador é ajustada automaticamente para -18 °C. Esta é a definição recomendada e a temperatura ideal para produtos congelados. Se desejar, pode alterar estas temperaturas manualmente. Ver AJUSTAR A TEMPERATURA.

Os indicadores (a-g) piscam uma vez consequentemente. Se a porta estiver fechada, o visor desliga-se passados 30 segundos. O bloqueio do painel pode estar ativo.

Aviso: Predefinições

O aparelho está pré-definido para a temperatura recomendada de -18 °C. Em condições ambientais normais, não precisa de definir uma temperatura.
- Quando o aparelho é ligado depois de ter sido desligado da fonte de alimentação principal, pode demorar até 12 horas até se alcançar a temperatura correta.

Esvazie o aparelho antes de desligar. Para desligar o aparelho, puxe o cabo de alimentação para fora da tomada de alimentação.

5.3 Modo de espera do visor

Quando a porta é fechada, o ecrã do visor automaticamente após 30 segundos sem operação. O ecrã bloqueia automaticamente. Acende-se automaticamente se tocar num botão ou se abrir a porta.

5.4 Bloqueio e desbloqueio do visor

Bloqueio automático

O visor é bloqueado automaticamente após cerca de 30 segundos sem operação.

Bloqueio manual

Quando o visor estiver desbloqueado, prima "Bloqueio em 3 segundos" (G) e mantenha-o premido durante 3 segundos; após um sinal sonoro, o indicador "Bloqueio em 3 segundos" (g) acende-se, o visor está bloqueado. Quando o visor está bloqueado, prima "Bloqueio em 3 segundos" (G) e mantenha-o premido durante 3 segundos; após um sinal sonoro, o indicador "Bloqueio em 3 segundos" (g) apaga-se e o visor é desbloqueado.

Aviso: Bloqueio do visor

Quando o ecrã está bloqueado, as funções como a regulação da temperatura ou o Super Freeze estão desativadas. Quando a operação acima é tentada, o indicador de bloqueio em 3 segundos pisca durante 3 vezes, para lembrar que o visor está bloqueado.

5.5 Interruptor do modo Congelar/Refrigerar

Quando o visor está desbloqueado, ao premir "Switch" (C) durante 3 segundos, o congelador pode alternar entre os modos Congelar e Refrigerar. No modo Congelar, a predefinição é -18°C, o indicador "REF"(b) está desligado e o indicador "FRZ"(c) está ligado. No modo Refrigerar, a regulação por defeito é de 4°C, o indicador "REF"(b) está ligado e o indicador "FRZ"(c) está desligado.

Existe uma grande diferença de temperatura entre os modos Congelar e Refrigerar para diferentes tipos de armazenamento de alimentos. Antes de efetuar qualquer mudança de modo, certifique-se de que muda os alimentos dentro do congelador, para que os alimentos não sejam danificados devido à mudança de modo.

5.6 Regulação da temperatura

Intervalo do modo de congelação: -16°C\~-24°C;

Intervalo do modo de refrigeração: 2°C\~8°C;

Quando o ecrã está desbloqueado e o congelador não está no modo Super Freeze ou ECO, tocando em "-" (A) e "+" (B), é possível definir uma temperatura diferente e o indicador (a) fica intermitente. Após 5 segundos a partir da paragem do toque, o indicador (a) deixa de piscar e volta a mostrar a temperatura antes da regulação. A temperatura definida é apresentada depois de alcançado o efeito de arrefecimento.

5.7 Modo Super Freeze (D)

O modo Super Freeze é ideal para preservar a nutrição dos alimentos, podendo congelar os alimentos em menos tempo. Antes de colocar muitos alimentos no congelador, ative a função Super Freeze para obter uma temperatura mais baixa, de modo a garantir um melhor resultado de congelação.

Quando o visor está desbloqueado e o congelador está em modo Congelação, tocar em "modo Super Freeze" (D), o indicador "Super Freeze" (d) acende-se e o congelador funciona em modo Super Freeze. Para desativar manualmente, repita os passos acima e o indicador "Super Freeze"(d) passa para luz baixa. Se não for desativado manualmente, o modo será automaticamente desativado após 50 horas. Se tiver uma grande quantidade de alimentos para congelar de uma só vez, recomenda-se que a função seja ativada 24 horas antes de introduzir os alimentos. A função para automaticamente após 50 horas ou manualmente. O consumo de energia aumenta quando esta função está ligada.

Aviso: Super Freeze

▶ Quando a velocidade definida antes de entrar no congelamento é ≥ -18, o congelamento para e regressa à velocidade -18;
Ao entrar na mudança definida antes de congelar<-18, o congelamento sairá e voltará à mudança definida original
No modo Super Freeze, não foi possível ajustar a temperatura. Se o fizer, o indicador Super Freeze piscará durante algum tempo para lembrar que o congelador está no modo Super Freeze.
Apenas no modo Congelar, o modo Super Freeze pode ser definido. No modo Refrigerar, o indicador Super Freeze está desligado e não foi possível definir o modo Super Freeze.
O modelo H4F226WDH1/H4F226WEH1/K recomenda ligar o "Super Freeze" 30 horas antes de colocar grandes quantidades de alimentos

5.8 Modo ECO (E)

No modo ECO, é possível poupar energia. A temperatura será definida automaticamente para -16°C no modo Congelar ou 8°C no modo Refrigerar.

Quando o ecrã está desbloqueado, ao tocar em "Modo ECO" (E), o indicador "Modo ECO" (e) acende-se e o congelador funciona em modo ECO. Para desativar manualmente o modo ECO, repita os passos acima e o indicador "Modo ECO" (e) está pouco iluminado.

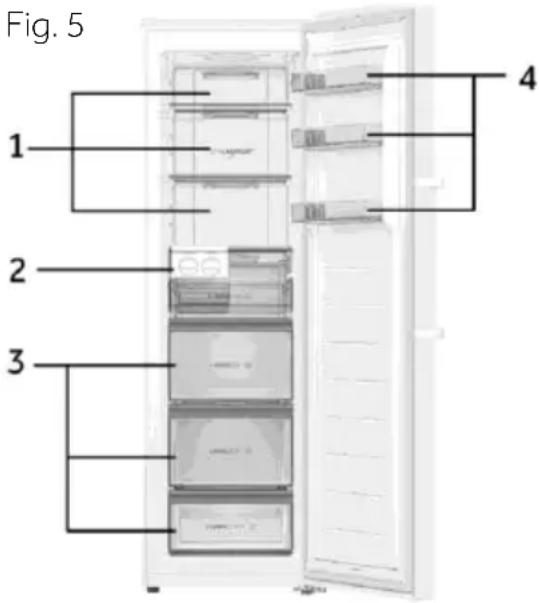

Fig. 5 1 2 3 4

Diferentes alimentos devem ser colocados em diferentes áreas, de acordo com as suas propriedades (Fig. 5).

1 Comidas em conserva, enlatados, frutas, legumes, salada, etc.
2 Componentes da máquina de fazer gelo.
3 Produtos de carne, snacks, etc.
4 Ovos, alimentos enlatados, especiarias, bebidas e alimentos engarrafados, etc.

No modo de refrigeração sem um compartimento de 4 estrelas: este aparelho de refrigeração não é adequado para congelar alimentos; no modo de congelação com um compartimento de 4 estrelas: este aparelho de congelação não é adequado para refrigerar alimentos.

Os alimentos podem ser armazenad os no congelador a uma temperatura mínima de -18°C durante 2 a 12 meses, dependendo das suas propriedades (por exemplo, carne: 3-12 meses, legumes: 6-12 meses).

Para evitar a expiração dos períodos de conservação, tome nota da data de congelamento, do prazo e o nome dos alimentos na embalagem, de acordo com os períodos de armazenamento dos diferentes alimentos.

5.9 ABT Pro (apenas para H4F306\*A/C/DH1/BE)

O congelador está equipado com um mód ulo antibacteriano, que funciona de forma autónoma após ser ligado, não sendo necessário que os utilizadores o operem. O indicador (h) acende-se, indicando que o módulo está a funcionar.

5.10 Memória de desativação

Este congelador tem definição s de memória de desligamento antes do desligamento ser memorizado. Quando a alimentação é novamente ligada, o congelador volta às definições anteriores à desativação e continua a funcionar. O bloqueio do ecrã não é memorizado; depois de voltar a ser ligado, o ecrã é desbloqueado.

5.11 Alarme porta aberta

Quando o congelador é m antido aberto durante mais de 1 minuto, é emitido um sinal sonoro de alarme. O som de alarme é ativado de 30 em 30 segundos se a porta for mantida aberta. O alarme para até que a porta seja fechada ou após 7 minutos da abertura da porta. O som do alarme para e a luz do congelador apaga-se.

5.12 Alarme de temperatura elevada

O congelador está equipado com um alarme de temperatura elevada. No modo Congelar, se "HH" estiver a piscar no indicador (a) com o som do alarme, toque em qualquer botão e o som do alarme para, o que significa que a temperatura no congelador é demasiado elevada. Verifique se a porta do congelador está bem fechada ou se foi colocada uma grande quantidade de alimentos quentes no congelador. Após um período de tempo, "HH" desaparecerá. Caso contrário, e se o sinal de alarme voltar a tocar, contacte o serviço pós-venda.

5.13 Indicação de erro

Este congelador está equipado com uma indicação de erro. Quando é encontrado um erro, o ecrã apresenta códigos intermitentes para diferentes erros. Nesta situação, o congelador pode continuar a congelar, mas o utilizador deve contactar o serviço pós-venda o mais rapidamente possível para obter o melhor controlo do congelador.

5.14 Wi-Fi

Depois de o frigorífico estar ligado ao Wi-Fi, pode ser controlado remotamente através de uma aplicação móvel. (Consulte a página de configuração para conhecer os métodos de configuração específicos)

6 - Dicas de poupança de energia

Dicas de poupança de energia

Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO).
- Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores).
Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia aumenta quanto menor for a temperatura do aparelho.
Deixe os alimentos arrefecer antes de os colocar no aparelho.
▶ Abra a porta do aparelho o mínimo e tão brevemente quanto possível.
Certifique-se de que a porta se fecha sempre corretamente e não está obstruída pela posição dos alimentos. Mantenha os vedantes da porta limpos.
▶ Descongele os alimentos congelados num frigorífico.
Limpe a parte traseira do aparelho regularmente. A poeira aumenta o consumo de energia.
A configuração mais economizadora de energia implica que a gaveta, caixa de alimentos e prateleiras estejam posicionadas no aparelho tal como vêm de fábrica, e que os alimentos sejam colocados sem bloquear a saída de ar das condutas.

7 - Equipamento

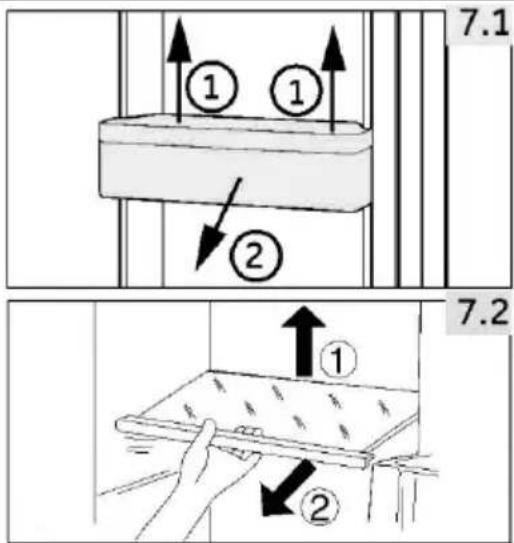

7.1 ① ① ② 7.2

7.1 Prateleiras de portas amovíveis

A prateleira da porta pode ser removida para limpeza: Coloque as mãos de cada lado da prateleira, levante-a para cima (1) e puxe-a para fora (2) (Fig. 7.1).

Para inserir a prateleira da porta, deve executar os passos acima na ordem inversa.

7.2 Prateleiras de vidro

1. Para retirar uma prateleira, remova-a primeiro levantando a sua extremidade traseira (1) e puxando-a para fora (2) (Fig. 7.2).
2. Para a reinstalar, coloque-a sobre as patilhas dos dois lados e empurre-a para a posição mais para trás até que a parte traseira da prateleira fique fixa no interior das ranhuras nos lados.

AVISO!

Desligue o aparelho da fonte de alimentação antes de limpar.

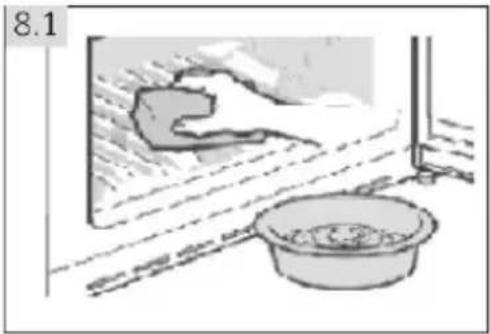

8.1 Aspetos gerais

Limpe o aparelho quando apenas tiver armazenado pouca ou nenhuma comida.

AVISO!

Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial para congelador para evitar danos.
▶ Não pulverize ou lave o aparelho durante a limpeza.
▶ Não raspe o gelo com objetos afiados.
Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas.
- Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.
- Não toque na superfície interna do compartimento do congelador, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície.
No caso de aquecimento, verificar a condição das mercadorias congeladas.
- Não tente reparar o aparelho sozinho. Em caso de reparação, entre em contacto com a nossa assistência ao cliente.

Mantenha ajunta de vedação da porta sempre limpa.

Limpe o interior e a caixa do aparelho com um pano macio ou uma esponja molhada em água morna e detergente neutro (Fig. 8.1).

▶ Enxague e seque com um pano macio.

▶ Não limpe nenhuma das peças do aparelho numa máquina de lavar loiça.

Limpe o acessório apenas com água morna e detergente suave neutro.

O manual do utilizador inclui instruções para a utilização e operação de múltiplos modelos. Consulte as instruções para os modelos adquiridos.

Passos de limpeza da gaveta

1. Retire a tampa frontal da gaveta:

1. Limpeza do corpo da gaveta:

1. Montagem após limpeza:

Limpeza da máquina de fazer gelo

1. Retire a máquina de fazer gelo e a prateleira de vidro

1. Retire a máquina de fazer gelo da prateleira nas direções esquerda e direita

1. Puxe a caixa de gelo para fora da estrutura:

1. Montagem após limpeza:

Limpeza do vedante da porta

1. Remoção da tira vedante da porta
2. Limpeza do vedante da porta
3. Instalação após limpeza

8.2 Não utilização durante um longo período

Se o aparelho não for utilizado durante um longo período de tempo:

▶ Retire os alimentos.
▶ Desligue o cabo de alimentação.
Limpe o aparelho conforme descrito acima.
Mantenha a porta e as gavetas do congelador abertas para evitar a formação de maus odores no interior.

Remova a porta do aparelho (abra a porta e segure-a antes de retirar os parafusos) para evitar que crianças entrem no aparelho e fiquem bloqueadas.

Aviso: Desligar

Para garantir a vida útil do aparelho, só o desligue se for estritamente necessário.

8.3 Mover o aparelho

1. Remova todos os alimentos e desligue o aparelho.
2. Fixe as prateleiras e outras peças móveis no congelador com fita adesiva.
3. Feche a porta e prenda-a com fita.
4. Não incline o congelador mais de 45º para evitar danificar o sistema de refrigeração.
5. Embrulhe os pés do congelador para evitar riscar o chão. Nunca desloque o congelador usando força.

AVISO!

▶ Não levante o aparelho pelas suas pegas.
▶ Nunca coloque o aparelho na horizontal no chão.

Muitos problemas que ocorrem podem ser resolvidos por si mesmo sem experiência específica. Em caso de problema, por favor verifique todas as possibilidades apresentadas e siga as instruções abaixo antes de contactar um serviço pós-venda. Consulte a ASSISTÊNCIA AO CLIENTE.

AVISO!

Antes da manutenção, desative o aparelho e desligue a ficha da tomada.
Os equipamentos elétricos devem ser reparados apenas por eletricistas qualificados, uma vez que reparações inadequadas podem causar danos consequenciais consideráveis.
Se o cabo de alimentação estiver danificado, este apenas pode ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.

O alarme acústico pode ser desligado premindo qualquer botão.

9.1 Resolução de problemas

Problema	Causa possível	Possível solução
O compressor não funciona.	A ficha de alimentação não está ligada na tomada de alimentação.	Ligue a ficha de alimentação.
O aparelho funciona frequentemente ou funciona durante um período de tempo demasiado longo.	A temperatura interior ou exterior é muito alta.O aparelho foi desligado da alimentação por um período de tempo.A porta do aparelho não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo.A regulação da temperatura é demasiado baixa.A junta de vedação da porta está suja, gasta, partida ou desalinhada.A circulação de ar necessária não é garantida.O interior está coberto de gelo.	Neste caso, é normal que o aparelho funcione mais tempo.Normalmente, demora 8 a 12 horas até o aparelho arrefecer completamente.Feche a porta e certifique-se de que o aparelho está localizado num piso e de que não há comida ou recipiente a obstruir a porta.Não abra a porta com demasiada frequência.Regule uma temperatura mais elevada até obter uma temperatura satisfatória. Demora 24 horas até a temperatura se tornar estável.Limpe a vedação da porta ou peça à assistência ao cliente que a substitua.Assegure uma ventilação adequada.Descongele o aparelho.
O aparelho faz ruídos fora do normal.	O aparelho não está colocado sobre um piso nivelado.O aparelho toca num objeto que lhe está próximo.O aparelho está sobre um chão de madeira ou perto de paredes de madeira.	Nivele o aparelho.Remova objetos em redor do aparelho.A madeira amplifica o som. Coloque o aparelho noutro lugar.

9 - Resolução de problemas

Problema	Causa possível	Possível solução
O aparelho faz um som tipo clique	Isto é normal. E causado pelo facto da unidade de refrigeração ligar ou desligar.	-
Deve ouvir-se um som leve semelhante ao de água a correr.	Isto é normal.	-
O aparelho faz um som tipo motor	A unidade de refrigeração acabou de se ligar automaticamente. Isto é normal	-
Não está frio o suficiente dentro do aparelho.	A temperatura definida é demasiado alta.Foram colocados dentro do aparelho alimentos demasiado quentes.Foram guardados demasiados alimentos de uma vez.Os produtos estão demasiado próximos uns dos outros.A porta não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo.	Repor a temperatura.Arrefeça os alimentos antes de os guardar.Guarde sempre pequenas quantidades de alimentos.Deixe um intervalo entre os vários alimentos permitindo o fluxo de ar.Feche a porta.Não abra a porta com demasiada frequência.
Está demasiado frio no interior do aparelho.	A temperatura é demasiado baixa.A função Fast-freezing está ativada ou está a funcionar há demasiado tempo.	Repor a temperatura.Desligue a função Fast-freezing.
A humidade acumula-se na superficie do aparelho.	O clima é demasiado quente e demasiado húmido.	Isso é normal num clima húmido e mudará quando a humidade diminuir. Seque com um pano.
Gelo forte e geada no compartimento do congelador.	Os alimentos não foram devidamente embalados.A porta não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo.A junta de vedação da porta está suja, gasta, partida ou desalinhada.Algo no interior impede que a porta se feche corretamente.	Embale sempre bem os alimentos.Feche a porta.Não abra a porta com demasiada frequência.Limpe a vedação da porta ou peça à assistência ao cliente que a substitua.Reposicione as prateleiras, prateleiras das portas ou recipientes internos para permitir que a porta feche.
O sistema de refrigeração não funciona.	A ficha de alimentação não está ligada à tomada de alimentação.A fonte de alimentação não está intacta.	Ligue a ficha de alimentação.Verifique a alimentação elétrica da divisão. Ligue para a companhia de eletricidade local!
Os lados do armário e a tira da porta ficam quentes.	Isto é normal.	-
Ouve-se um sinal de alarme.	A porta está abertaA temperatura no interior do produto é demasiado elevada	Fecha a porta ou silencie o alarme manualmente.
A porta é difícil de abrir.	Quando o aparelho está a funcionar, tem um vácuo interno.	Abra o vedante da porta suave-mente para deixar entrar ar no aparelho.
Não se consegue fechar a porta corretamente. Fica sempre uma folga.	Devido à baixa temperatura dos aparelhos, o vedante da porta pod facilmente ficar duro e deformar-se.	Use um secador de cabelo ou coloque uma toalha quente no local onde a junta está deformada Quando a junta estiver novamente mole, feche a porta e comprima-a bem.

A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária.

Termostatos, sensores de temperatura, placas de circuitos impressos e fontes de luz estão disponíveis durante um período mínimo de sete anos após a colocação da última unidade do modelo no mercado.

Puxadores da porta, dobradiças da porta, bandejas e cestos durante um período mínimo de sete anos e juntas da porta durante um período mínimo de 10 anos, depois de colocada a última unidade do modelo no mercado.

9.2 Falha de energia

Em caso de falha de energia, os alimentos permanecem arrefecidos de forma segura durante cerca de 18 horas. Siga estas dicas durante uma falha de energia prolongada, especialmente no verão:

▶ Abra a porta o mínimo de vezes possível.
▶ Não ponha mais alimentos no congelador durante uma falha de energia.
Se for dada uma notificação prévia de interrupção da energia e a duração da interrupção for superior a 15 horas, faça algum gelo e coloque-o num recipiente na parte superior do compartimento do congelador.
Como a temperatura no congelador irá subir durante uma interrupção da energia ou outra falha, o período de armazenamento e a qualidade dos alimentos serão reduzidos. Qualquer alimento que descongele deve ser consumido, cozido e novamente congelado (se for caso disso) imediatamente, a fim de evitar riscos para a saúde.

Aviso: Função de memória durante a falha de energia

Depois de restabelecida a energia elétrica, o aparelho continua com as definições definidas antes da falha de energia.

10.1 Desembalar

AVISO!

O aparelho é pesado. Deve ser manuseado sempre por, pelo menos, duas pessoas.
Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma ecológica.
▶ Retire o aparelho da embalagem.
▶ Remova todos os materiais de embalagem.

10.2 Condições ambientais

A temperatura ambiente deve estar sempre entre 18 °C e 43 °C, uma vez que pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale o aparelho perto de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento.

10.3 W1 D4 D1 D2 D3 W2

10.4 10 cm 10 cm 10 cm 10 cm

10.5 máx. de 45° 1. 2. 3.

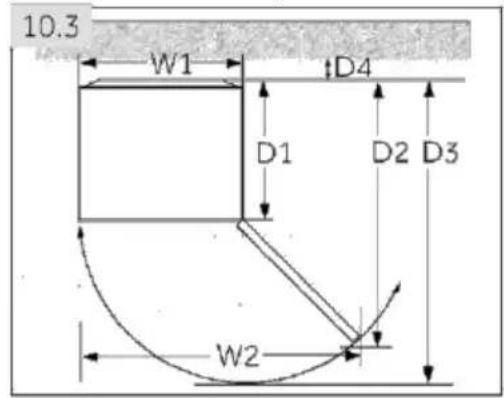

10.3 Requisitos de espaço

Espaço necessário para abrir a porta (Fig. 10.3):

Largura em mm		Profundidade em mm			Distância até à parede em mm	Modelo identificador
W1	W2 D1	D2	D3	D4
595	964	603	1148.5	1231.5	100	H4F272/226*EH1/K
595	964	608	1153.5	1236.5	100	H4F306/272/226*A/C/DH1/BE

Este aparelho não se destina a ser utilizado como um aparelho de encastrar.

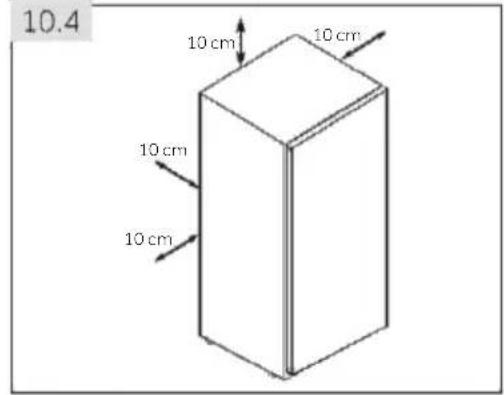

10.4 Ventilação transversal

Para obter uma ventilação suficiente do aparelho por motivos de segurança, deve observar-se a informação das secções de ventilação transversal necessárias (Fig. 10.4).

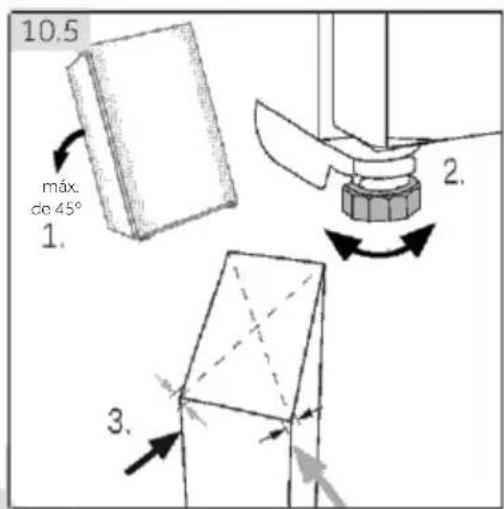

10.5 Alinhar o aparelho

O aparelho deve ser colocado sobre uma superfície plana e sólida. Se o aparelho estiver colocado num pedestal, devem ser utilizados materiais fortes e resistentes a incêndio. Nunca utilize o material de embalagem como pedestal.

1. Incline o aparelho ligeiramente para trás (Fig. 10.5).
2. Coloque os pés na altura desejada.
3. A estabilidade pode ser verificada por empurrando alternadamente as diagonais. Uma ligeira oscilação deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode empenar; a consequência pode ser fugas dos vedantes da porta. Uma leve inclinação para a traseira facilita o fecho da porta.

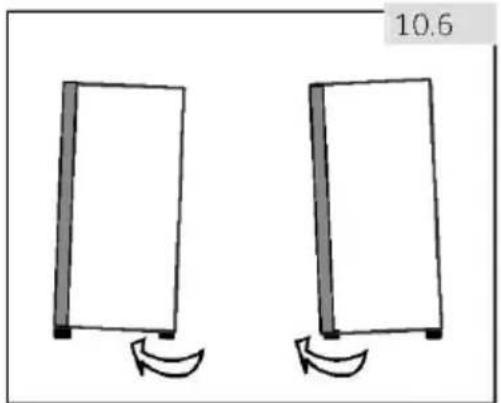

10.6 Utilizar os pés ajustáveis

Se o congelador estiver instável, os pés podem ser ajustados: Rode os pés ajustáveis, de acordo com a direção da seta (Fig. 10.6), para os subir ou descer:

Rodar os pés para a direita levanta o aparelho.
Rodar os pés para a esquerda baixa-o.

O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode atravessar o sistema de tubagem fechada durante o transporte inclinado. Antes de ligar o aparelho à fonte de alimentação, tem de esperar 6 horas (Fig. 10.7) para que o óleo volte à cápsula.

10.8 Ligação elétrica

Antes de cada conexão verificar se:

a rede elétrica, tomada e fusíveis são adequados à placa de classificação.
a tomada de alimentação está ligada à terra sem fichas múltiplas nem extensão.
a ficha de alimentação e a tomada estão de acordo com as especificações.

Ligue a ficha a uma tomada doméstica instalada corretamente.

AVISO!

Para evitar riscos, um cabo de alimentação danificado deve ser substituído pela assistência ao cliente (ver cartão de garantia).

10.9 Reversibilidade da porta

Antes de ligar o aparelho à fonte de alimentação, deve verificar se a rotação da porta deve ser mudada da direita (como fornecida) para a esquerda, se tal for exigido pelo local de instalação e pela usabilidade.

AVISO!

O aparelho é pesado. Precisa de duas pessoas para reverter o sentido de abertura da porta.
Antes de qualquer operação, desligue primeiro o aparelho da rede elétrica.
▶ Não incline o aparelho mais de 45° para evitar danos ao sistema de arrefecimento.

1 2 10.9 3 4 5 6 7 8 9 10

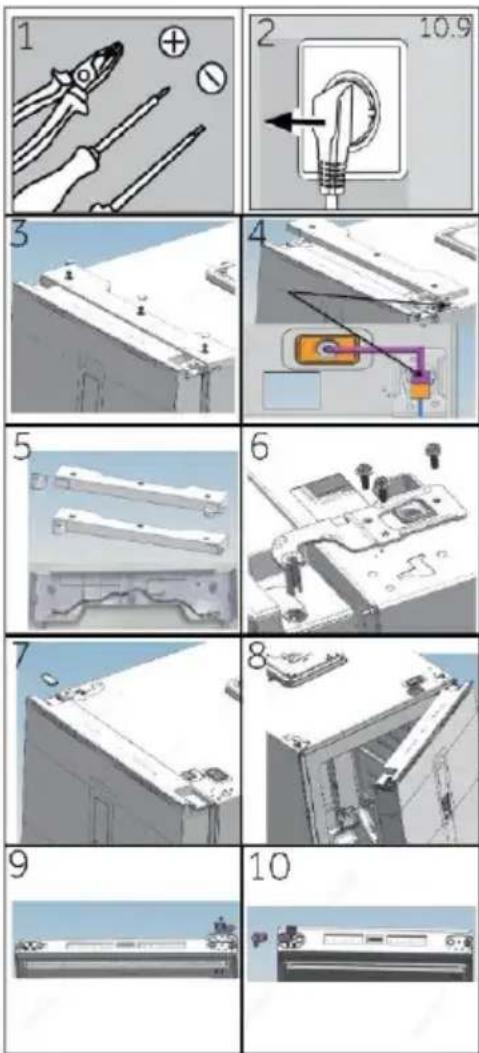

Passos de montagem (Fig. 10.9):

1. Arranje a ferramenta necessária.
2. Desligue o aparelho.
3. Retire a tampa do orifício do parafuso, os parafusos e a tampa da dobradiça.

4. Desligue o cabo de conexão.

5. Retire a tampa da dobradiça esquerda superior e o cabo de extensão da porta do saco de oferta, como mostra a figura, volte a colocar a tampa da dobradiça e instale o cabo de extensão na ranhura de ligação da tampa da dobradiça.

6. Retira os parafusos e a dobradiça.

7. Retire a tampa da porta. Remova a tampa do eixo na porta

8. Abra e remova a porta.

9. Vire a porta para baixo, remova os 3 parafusos na parte inferior da porta. Retire 3 parafusos, o batente da porta e a manga do veio de elevação na parte inferior da porta

10. Retire a manga do veio de elevação do saco de oferta. Fixe o batente de elevação, o batente da porta e 3 parafusos no lado esquerdo da porta

1. Incline o armário ligeiramente para trás, remova os 3 parafusos e, em seguida, a dobradiça inferior.

2. Retire a manga do veio de elevação do saco de oferta. Retire 2 parafusos, retire a manga do veio de elevação e o veio de elevação

3. Instale a manga do veio de elevação e o veio de elevação no orifício esquerdo e fixe 2 parafusos (adicionar óleo lubrificante ao veio)

4. Fixe a dobradiça na posição oposta do armário com 3 parafusos.

5. No lado oposto da porta, puxe para fora o cabo de conexão do lado esquerdo e coloque-o através da tampa do eixo do passo 5, monte a tampa do eixo. Monte a tampa do orifício no lado direito.

6. Monte a porta.

7. Fixe a dobradiça superior direita com 3 parafusos. (Adicionar óleo lubrificante à dobradiça superior antes da instalação)

8. Ligue o feixe de cabos como indicado na figura

9. Instale a tampa da dobradiça montada no passo 5, fixe os três parafusos e as tampas dos orifícios dos parafusos

10. Terminado.

10.10 Ice Maker

1. Puxe o mecanismo de fabrico de gelo para a posição indicada na Fig.

2. Deite água potável em cada cuvete de gelo de acordo com a marca de escala no interior do copo de medição; não exceda a marca da escala.

4.º Depois de se transformar em gelo, rode o botão com a mão. Depois os blocos de gelo cairão automaticamente na caixa de armazenamento de gelo. Retire a gaveta e pegue nos cubos de gelo 2.

Aviso: A máquina de fazer gelo pode mudar de posição de acordo com os hábitos do utilizador.

1. A formação de gelo dificultará a rotação do botão. Pode rodá-lo para a frente e para trás várias vezes para remover o gelo e evitar danificar as peças.
   2.º Para máquinas de fazer gelo não destinadas a estar ligadas ao abastecimento de água. (AVISO: Encher apenas com água potável)
   3.º Sugira colocar a máquina de fazer gelo de cada lado para obter uma velocidade de tratamento mais rápida.

11.1 Ficha de produto de acordo com o Regulamento UE N.º 2019/2016

Marca	Haier
Identificação do modelo	H4F306•AH1	H4F306•CH1	H4F306•DH1H4F306•DH1BE	H4F272•CH1	H4F272•DH1H4F272•DH1BE	H4F272•EH1H4F272•EH1K	H4F228•DH1	H4F226•EH1H4F226•EH1K
Categoria do modelo	Congelador vertical
Classe de eficiência energética	A C D D D E D E
Consumo anual de energia (kWh/ano) 1)	105	163 204	158 197 2	47 184 230
Volume de armazenamento de refrigeração (L)	não aplicável
Volume de armazenamento de refrigeração (L) ****				276 226301
Classificação em estrelas	****
Temperatura dos outros compartimentos>14 °C	não aplicável
Sistema Frostfree	sim
Segurança de corte de energia (h)	12 12	12 10 10	10 10 10
Capacidade de congelação (kg/24h)	20 20	20 20 20	16 17 14
Classe climáticaEste aparelho destina-se a ser utilizado numa temperatura ambiente entre 10 °C e 43 °C	SN-T
Emissões de ruído aéreo (dB(A) re 1pW)	36		37 36		37
Tipo de construção	instalação independente

1) com base nos resultados do teste padrão durante 24 horas. O consumo de energia real irá depender da forma como o aparelho é utilizado e onde está localizado.
Relativamente aos detalhes de especificação, consulte a placa de classificação e a etiqueta energética no interior do produto.
Este aparelho destina-se a ser utilizado a uma temperatura ambiente indicada abaixo:

SN + 10°C~+32°C
N + 16°C~+32°C
ST + 16°C~+38°C
T + 16°C~+43°C

11.2 Dados técnicos adicionais

Tensão/Frequência	220-240V~/ 50Hz
Corrente nominal (A)H4F306/272/226*A/C/DH1/BE	1,5
Corrente nominal (A)H4F272/226*EH1/K	0,8
Líquido de refrigeração	R600a
Dimensões (A/L/P em cm) H4F306*A/C/DH1/BE	190/60/74.2
Dimensões (A/L/P em cm) H4F272*C/DH1/BE	177.5/60/74.2
Dimensões (A/L/P em cm) H4F272*EH1/K	177.5/60/73.7
Dimensões (A/L/P em cm) H4F226*DH1	153.5/60/74.2
Dimensões (A/L/P em cm) H4F226*EH1/K	153.5/60/73.7
Potência da luz/Tensão da luz	1.5W/ DC 12V

11.3 Normas e diretivas

CE

Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes, que permitem a marcação CE.

Recomendamos o nosso Serviço de Assistência ao Cliente da Haier e a utilização de peça sobressalentes originais.

Se tiver algum problema com o seu aparelho, consulte primeiro a secção RESOLUÇÃO DE PROBLEMAS

Se não conseguir encontrar uma solução nesta secção, entre em contacto

▶ com o seu revendedor local ou
a área de Serviço e Suporte em www.haier.com onde pode encontrar números de telefone e perguntas frequentes e onde pode ativar um pedido de assistência.

Para contactar a nossa Assistência, certifique-se de que tem os seguintes dados disponíveis. As informações encontram-se na placa de classificação.

Verifique também o cartão de garantia fornecido com o produto em caso de garantia.

Para consultas gerais, por favor encontre os nossos endereços na Europa abaixo:

Endereços da Haier na Europa
País*	Endereço postal	País*	Endereço postal
Itália	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITÁLIA	França	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANÇA
Espanha Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaESPANHA	Bélgica-FRBélgica-NLPaíses BaixosLuxemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BÉLGICA
Alemanha Áustria	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgALEMANHA	PolóniaRepúblicaChecaHungriaGréciaRoméniaRússia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLÓNIA
Reino Unido	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HR,UK

*Para mais informações, consulte www.haier.com
