MANUAL DE UTILIZARE H4F272WEH1 HAIER

Vă multumim că ați achiziționat un produs Haier.

Citiți cu atenție aceste instrucțiuni înainte de a utiliza acest aparat. Instrucțiunile conțin informații importante care vă vor ajuta să folosiți aparatul la capacitate maximă și să asigurați instalarea, utilizarea și întreținerea sigure și corespunzătoare.

Păstrați manualul de față la îndemână astfel încât să îl puteți consulta pentru utilizarea sigură și corectă a aparatului.

Dacă vindeți, oferiți sau lăsați aparatul în vechea locuință când vă mutați, asigurați-vă că lăsați și manualul de utilizare, astfel încât noul proprietar să se poată familiariza cu aparatul și cu avertismentele de siguranță.

Legendă

Informații și sfaturi generale

Avertisement - Informații importante legate de siguranță

Informații legate de mediu

Ajutați la protejarea mediului și sănătății omului. Puneti ambalajul în containerele corespunzătoare în vederea reciclării. Ajutați la reciclarea deșeurilor de aparate electrice și electronice. Nu aruncați electronicele marcate cu acest simbol în același loc cu deșeurile menajere. Returnați produsu la centrul local de reciclare sau contactați agenția municipală.

Avertizare!

Risc de vătămare sau sufocare!

Agenții frigorifici și gazele trebuie eliminate profesionist. Asigurați-vă că tubulatura circuitului de agent frigorific nu este deteriorată înainte de eliminarea corespunzătoare a acesteia. Deconectați aparatul de la rețeaua de curent. Decuplați cablul de alimentare de la rețeaua de curent și eliminați-l. Îndepărtați ușa, dispozitivul de închidere a ușii și garniturile de etanșare, pentru a împiedica copiii și animalele de companie să se închidă în aparat.

RO

Continut

1 - Siguranță ....4
2 - Utilizarea prevăzută....8
3 - Descrierea produsului....9
4 - Panou de comenzi....10
5 - Utilizarea 11
6 - Sfaturi de economisire a energiei .... 14
7 - Echipament 14
8 - Îngrijire și curățare 15
9 - Depanare 19
10 - Instalare 22
11 - Date tehnice....26
12 - Serviciul pentru clienti....27

Înainte de pornirea aparatului pentru prima dată, citiți următoarele sfaturi legate de siguranță:

AVERTIZARE!

Înainte de prima utilizare

Asigurați-vă că nu există deteriorări provocate de transport.
Eliminați toate ambalajele și păstrați-le la distanță de copii.
Așteptați cel puțin șase ore înainte de a instala aparatul pentru a asigura faptul că circuitul de agent frigorific este complet eficient.
▶ Manevrați întotdeauna dispozitivul cu cel puțin încă două persoane, pentru că este greu.

Instalare

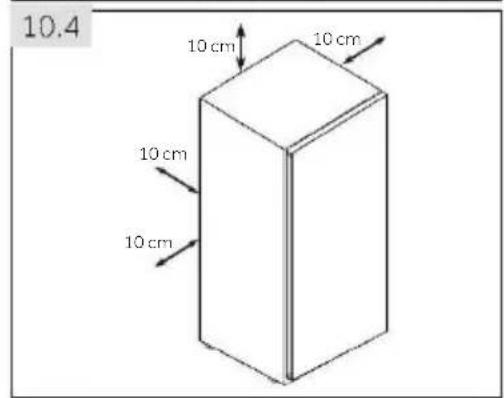

Aparatul trebuie amplasat într-un loc bine ventilat. Asigurați un spațiu de cel puțin 10 cm deasupra aparatului și în jurul acestuia.

▶ Nu acoperiți orificiile de aerisire.

Nu amplasați niciodată aparatul într-o zonă cu umezeală sau într-un loc în care acesta poate fi stropit cu apă. Curățați și uscați urmele de apă și petele cu o cârpă curată, moale.

Nu instalați aparatul în lumina directă a soarelui sau în apropierea surselor de căldură (de ex., cuptoare, radiatoare).

Instalati și poziționați dispozitivul într-o zonă potrivită dimensiunilor și destinației sale.

▶ Mențineți fantele de aerisire ale aparatului sau pe cele încorporate în structură fără obstrucții.

Asigurați-vă că informațiile electrice de pe plăcuța cu date tehnice se potrivesc cu sursa de electricitate. Dacă nu se potrivesc, contactați un electrician.

Dispozitivul este operat de o sursă de electricitate de 220-240 V c.a./50 Hz. Fluctuațiile anormale de tensiune pot face dispozitivul să nu pornească sau pot deteriora controlul temperaturii sau compresorul sau pot provoca un zgomot anormal în timpul utilizării. În acest caz, ar trebui să fie montat un regulator automat.

▶ Folosiți o priză separată cu împământare pentru alimentarea cu energie electrică, care să fie ușor accesibilă în timpul curățării. Aparatul trebuie legat la împământare.

▶ Doar pentru Regatul Unit: Cablul de alimentare al dispozitivului este prevăzut cu stecăr cu 3 pini (împământare) care se potrivește cu o priză standard cu 3 găuri (împământată).

Nu tăiați și nu demontați niciodată cel de-al treilea pin (împămân-tare).După ce aparatul este instalat, ștecărul trebuie să fie accesibil.

Nu utilizati adaptoare cu stecăre multiple și prelungitoare.
Evitați prinderea cablului de alimentare în congelator. Nu călcați pe cablul de alimentare.
▶ Nu deteriorați circuitul frigorific.

AVERTIZARE!

Utilizarea cotidiană

Acest aparat poate fi utilizat de către copiii cu vârste de minimum 8 ani și de către persoanele cu abilități fizice, senzoriale sau mintale reduce sau fără experiență sau cunoștințe, cu condiția să fie supravegheate sau instruite corespunzător privind modul de utilizare a acestui aparat în siguranță și să înțeleagă pericolele implicate.
▶ Tineți copiii mai mici de 3 ani la distanță de aparat, cu excepția cazului în care aceștia sunt supravegheați constant.
▶ Nu lăsați copiii să se joace cu aparatul.
În cazul scurgerii gazului de răcire sau a altor gaze inflamabile în vecinătatea aparatului, închideți supapa gazului care curve, deschideți ușile și ferestrele și nu deconectați niciun ștecăr al cablului de alimentare al congelatorului sau al oricărui alt aparat.
Observați că aparatul este setat să funcționeze într-un interval de mediu specific, între 10 și 43° C. Este posibil ca aparatul să nu funcționeze corect dacă este lăsat pentru o perioadă lungă de timp la o temperatură superioară sau inferioară intervalului indicat.
Nu puneți articole instabile (obiecte grele, recipiente umplute cu apă) deasupra congelatorului, pentru a evita vătămarea cauzată de cădere sau de electrocutarea cauzată de contactul cu apa.
▶ Deschideți și închideți ușile numai cu ajutorul mânerelor. Spațiul liber dintre uși și dintre uși și dulap este foarte îngust. Nu întindeți mâinile în zonele respective, pentru a evita ciupirea degetelor. Deschideți sau închideți ușile congelatorului numai atunci când nu se află niciun copil în raza de deplasare a ușii.
Nu depozitați materiale inflamabile, explozive sau corozive în aparat sau în vecinătatea acestuia.
Nu depozitați medicamente, bacterii sau agenti chimici în dispozitiv. Acest dispozitiv este un aparat electrocasnic. Nu este recomandat pentru depozitarea materialelor care necesità temperaturi stricte.
În modul de refrigerare fără un compartiment de 4 stele: acest aparat de refrigerare nu este potrivit pentru congelarea alimentelor; în modul

de congelare cu un compartiment de 4 stele: acest aparat de congelare nu este potrivit pentru refrigerarea alimentelor.

Nu depozitați niciodată în congelator lichide în sticle sau doze (cu exceptia băuturilor cu continut ridicat de alcool), în special băuturi carbogazoase, deoarece acestea se vor sparge în timpul înghețării.
▶ Verificați starea alimentelor în cazul în care a avut loc încălzirea congelatorului.
Nu setați o temperatură nenecesar de joasă în compartimentul congelatorului. Atenție: Sticlele se pot sparge.

AVERTIZARE!

Utilizarea cotidiană

Nu atingeți produsele înghețate cu mâinile ude (purtați mănuși). În special, nu consumați înghețată pe băț imediat după scoaterea din compartimentul congelatorului. Există riscul de îngheț sau de producere a leziunilor provocate de îngheț. PRIMUL ajutor: puneți imediat sub jet de apă rece. Nu trageți!
Nu atingeti suprafața interioară a congelatorului, mai ales dacă aveți mâinile ude, atunci când aparatul este în funcțiune. Vă pot îngheța mâinile.
▶ Deconectați aparatul de la energia electrică în cazul unei pene de curent sau înainte de curățare. Așteptați cel puțin 5 minute înainte de repornirea aparatului, deoarece pornirea frecventă poate deteriora compresorul.
Nu utilizati dispositive electrice în interiorul compartimentelor de depozitare a alimentelor ale aparatului decât dacă acestea sunt de tipul recomandat de câtre producător.
▶ Dacă becurile sunt deteriorate, acestea trebuie înlocuite de către producător sau de către o persoană calificată, din partea furnizorului de întreținere specificat.

Întreținere/curățare

Asigurați-vă că supravegheați copiii dacă aceștia se ocupă de curățare și întreținere.
▶ Deconectați aparatul de la rețeaua de alimentare înainte de efectuarea întreținerii de rutină. Așteptați cel puțin 5 minute înainte de repornirea aparatului, deoarece pornirea frecventă poate deteriora compresorul.
▶ Tineți de stecăr, nu de cablu, atunci când deconectați aparatul.
Nu răzuiți gheata cu obiecte ascuțite. Nu folositi pulverizatoare, dispositive electrice de încălzire precum radiatoare, uscătoare de păr,

aparate de curățat cu abur sau alte surse de căldură, pentru a evita deteriorarea pieselor din plastic.

Nu utilizati dispositive mecanice sau alte mijloace de a accelera procesul de decongelare, diferite de cele recomandate de producător.
Nu pulverizați și nu spălați aparatul în timpul curățării.
Nu folosiți pulverizarea cu apă sau aburi de apă în timpul curățării aparatului.
În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul său de service sau persoane calificate similare, pentru a evita orice pericol.
Nu încercați să reparați, să dezasamblăți sau să modificați dispozitivul pe cont propriu. În cazul în care este necesară o reparație, contactați serviciul de relații cu clienții.

Informații privind gazul refrigerant

AVERTIZARE!

Aparatul contine agentul frigorific inflamabil IZOBUTAN (R600a).

Asigurați-vă că circuitul frigorific nu este deteriorat în timpul transportării sau instalării. Scurgerile de agent frigorific pot cauza vătămări ale ochilor sau se pot aprinde. Dacă s-a produs o deteriorare a aparatului, țineți la distanță de sursele de flăcări deschise, ventilați bine camera, nu conectați și nu deconectați cablurile de alimentare ale aparatului sau ale oricărui alt aparat. Informați serviciul de asistență pentru clienti.

În cazul în care agentul frigorific intră în contact cu ochii, spălați imediat în jet de apă și contactați imediat un specialist oftalmolog.

AVERTIZARE!

Evitați cu atenție provocarea unui incendiu cauzat de materialele inflamabile care se pot aprinde.
▶ AVERTISMENT: Atunci când poziționați aparatul, cablul de alimentare nu trebuie să fie prins sau deteriorat.
▶ AVERTISMENT: Nu amplasați prizele portabile multiple sau alimentările portabile în spatele aparatului.
Nu depozitați substanțe explozive, cum ar fi canistrele de aerosoli cu gaz inflamabil în interiorul acestui aparat.
▶ Pentru că în congelator se utilizează agenti frigorifici inflamabili, fiți atenți la instalarea, manevrarea, lucrările de service și reciclarea aparatului.
Vă rugăm să vă adresați agentului de service pentru a elimina aparatul deoarece a fost utilizat gaz de suflare inflamabil.

2.1 Utilizarea prevăzută

Acest aparat este destinat utilizării casnice și utilizărilor asemănătoare, cum ar fi

• în zona de bucătărie pentru personalul din magazine, în birouri sau alte medii de lucru;
• ferme și clientii din hoteluri, moteluri și alte tipuri de medii rezidentiale;
• mediile pensiunilor;
• aplicații de catering și alte aplicații non-retail similare.

Acest aparat este destinat congelării alimentelor. Acesta a fost conceput exclusiv pentru utilizarea în interior, în spații fără umezeală, în locuințe. Nu este destinat utilizării comerciale sau industriale. La cerere, acest aparat poate fi utilizat drept compartiment pentru alimente proaspete.

Nu sunt permise schimbări sau modificări ale dispozitivului. Utilizarea necorespunzătoare poate duce la apariția pericolelor și la pierderea garanției.

2.2 Accesorii

Verificați accesoriiile și documentația în conformitate cu această lista:

2.2

Eticheta de energie

Fișa de garanție

Ghid rapid de conectivitate

Manualul de utilizare

Cablu de prelungire a uşii

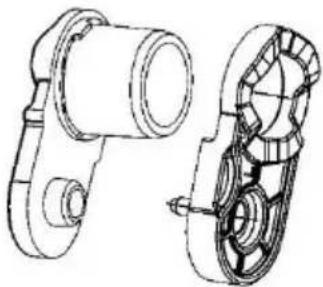

Balama superioară stângă pentru inversarea ușii

Capacul balamalei superioare stângi

Ca urmare a modificărilor tehnice și a diferitelor modele, unele ilustrații din acest manual pot diferi de modelul dvs.

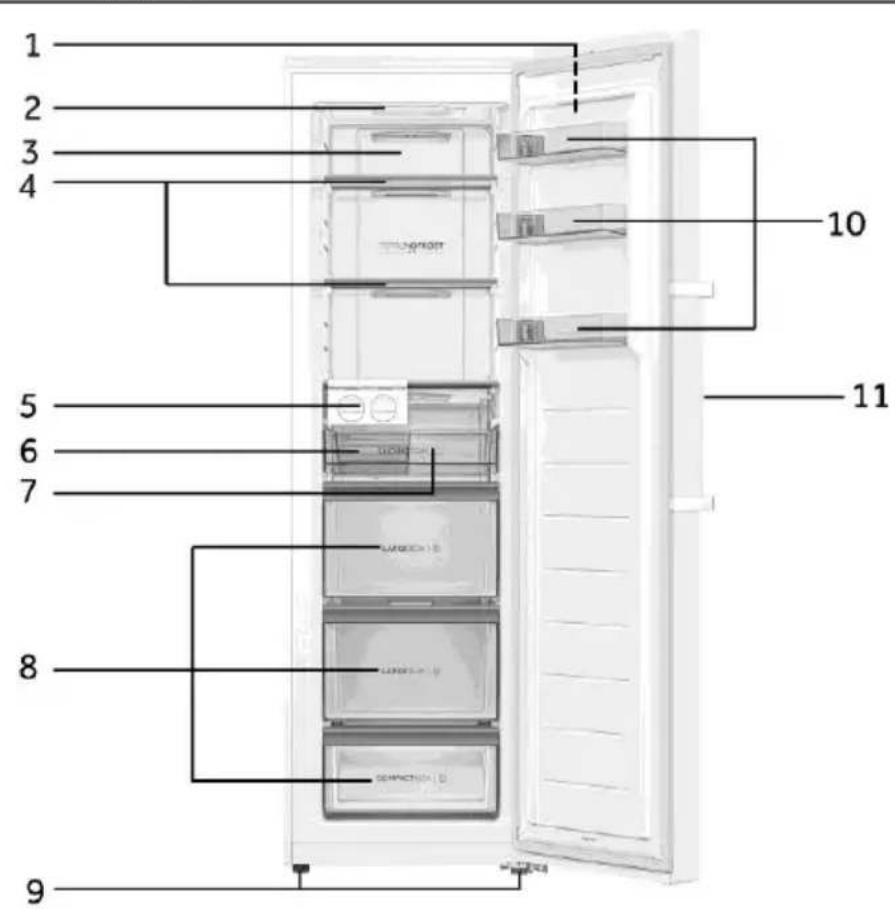

Imaginea aparatului (fig. 3)

1 2 3 4 5 6 7 8 9 10 11

1 Panou de comenzi
2 Indicator luminos LED
3 Conductă de aer
4 Rafturi din sticlă
5 Ansamblul dispozitivului pentru cuburi de gheata
6 Recipient de primire a gheții

7 Tavă glisantă
8 Sertare
9 Picioare reglabile
10 Rafturi de uşă demontabile
11 Mânerul uşii

Notă: Acest produs conține o sursă de lumină cu clasa de eficiență energetică

Observatie: Componentele 5/6/7 sunt disponibile pentru modelele

Modelul H4F272/226*EH1/K are patru sertare, fără componentele

5/6/7. H4F226 fără componentele 10

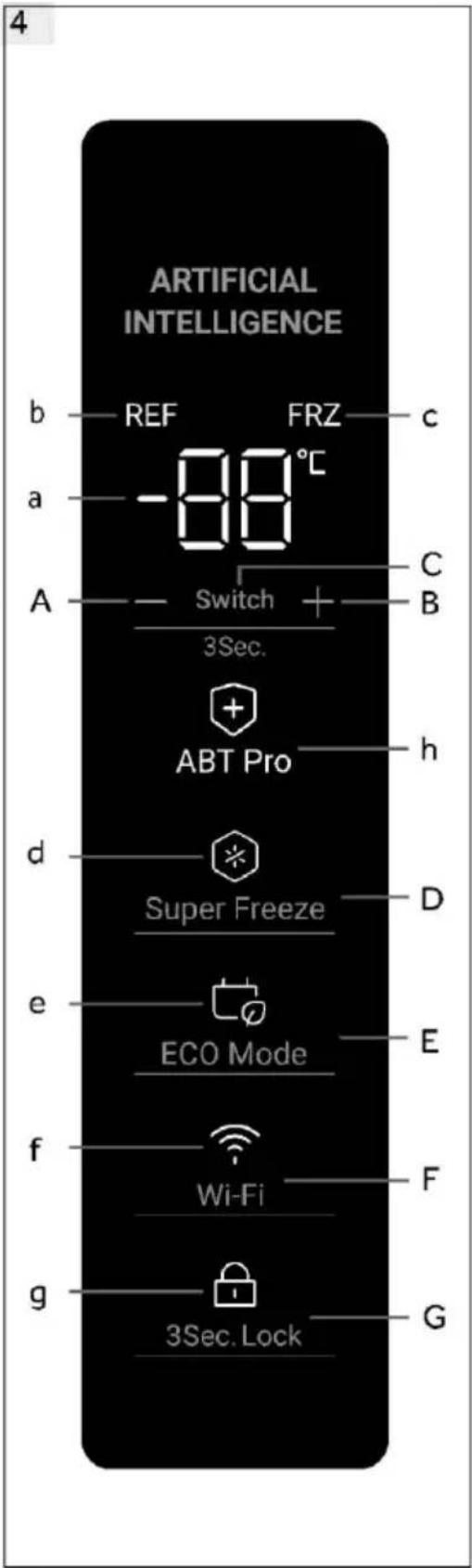

Panou de comenzi (fig. 4)

A - (Scăderea temperaturii)

ARTIFICIAL INTELLIGENCE b REF FRZ c a -88°C A Switch + 3Sec. ABT Pro h d Super Freeze D e ECO Mode E f Wi-Fi F g 3Sec. Lock G

C - Comutator instantaneu B + (Creşterea temperaturii)

D Modul Super Freeze

E Mod ECO

F Wi-Fi

G Blocare timp de 3 secunde

5.1 Înainte de prima utilizare

▶ Scoateți toate materialele de ambalare, țineți-le departe de copii și eliminați-le într-un mod ecologic.
Curățați interiorul și exteriorul aparatului cu apă și un detergent neutru înainte de a pune alimente în interior.
▶ După echilibrarea și curățarea aparatului, așteptați cel puțin 6 ore înainte de a-l conecta la rețeaua de alimentare. Consultați secțiunea INSTALARE.
Răciți în prealabil, timp de 2 ore, compartimentele cu setări ridicate înainte de ale umple cu alimente. În acest scop, setați temperatura la mai puțin de -20 °C.

5.2 Pornirea/oprirea aparatului

Aparatul intră în funcțiune imediat ce este conectat la rețeaua de alimentare.

▶ Temperatura congelatorului este setată automat la -18 °C. Aceasta este setarea recomandată și temperatura ideală pentru produsele congelate. Dacă doriți, puteți modifica manual aceste temperaturi. Consultați REGLARE TEMPERATURĂ.

Indicatorii (a-g) vor lumina, pe rând, o dată. Dacă ușa este închisă, afișajul se oprește după 30 de secunde. Blocarea panoului poate fi activă.

Observație: Presetări

Aparatul este presetat la temperatura recomandată de -18 °C. În condiții de temperaturi ambientale normale nu este necesară setarea unei temperaturi.
▶ Atunci când aparatul este pornit după ce a fost deconectat de la rețeaua de alimentare, poate dura până la 12 ore pentru ca temperaturile corecte să fie atinse.

Goliți aparatul înainte de oprire. Pentru oprirea aparatului, scoateți cablul de alimentare din priză.

5.3 Modul de așteptare (standby) al afișajului

Atunci când uşa este închisă, ecranul de afişare se opreşte automat la 30 de secunde după ce nu s-a efectuat nicio operațiune. Afişajul se blochează automat. Se aprinde automat atunci când atingeți orice buton sau deschideți uşa.

5.4 Blocarea și deblocarea afișajului

Blocare automată

Afişajul se blochează automat după aproximativ 30 de secunde după ce nu s-a efectuat nicio operațiune.

Blocare manuală

Când afișajul este deblocat, apăsați „Blocare timp de 3 secunde” (G) și mențineți apăsat timp de 3 secunde. După un semnal sonor, indicatorul „Blocare timp de 3 secunde” (g) se aprinde, iar afișajul se blochează. Când afișajul este blocat, apăsați „Blocare timp de 3 secunde” (G) și mențineți apăsat timp de 3 secunde. După un semnal sonor, indicatorul „Blocare timp de 3 secunde” (g) se stinge, iar afișajul se deblochează.

Observație: Blocare afișaj

Atunci când afișajul este blocat, funcții precum setarea temperaturii sau Super Freeze sunt dezactivate. Atunci când se încearcă operațiunea de mai sus, indicatorul Blocare timp de 3 secunde se va aprinde intermitent de 3 ori, pentru a vă reaminti că afișajul este blocat.

5.5 Comutator pentru modul de congelare/refrigerare

Când afișajul este deblocat, prin apăsarea butonului „Switch" (C) timp de 3 secunde, congelatorul poate comuta între modurile de congelare și refrigerare. În modul de congelare, setarea implicită este -18°C, indicatorul „REF" (b) este oprit și indicatorul „FRZ" (c) este aprins. În modul Refrigerare, setarea implicită este de 4°C, indicatorul „REF" (b) este aprins, iar indicatorul „FRZ" (c) este stins.

Există o diferență mare de temperatură între modul de congelare și cel de refrigerare, pentru diferite tipuri de depozitare a alimentelor. Înainte de a face orice schimbare de mod, asigurați-vă că ați modificat locul alimentelor în interiorul congelatorului, astfel încât alimentele să nu fie deteriorate din cauza schimbării modului.

5.6 Setarea temperaturii

Intervalul modului de congelare: -16°C\~-24°C;

Intervalul modului de refrigerare: 2°C\~8°C;

Când afișajul este deblocat și congelatorul nu este în modul Super Freeze sau ECO, prin atingerea „-” (A) și „+” (B) se pot seta temperaturi diferite, care se afișează intermitent pe indicatorul (a). Acest proces este însoțit de semnale sonore. Dacă nu mai este apăsat timp de 5 secunde, indicatorul (a) va înceta să mai lumineze intermitent și va afișa din nou temperatura înainte de ajustare. Temperatura setată este afișată după ce se obține efectul de răcire.

5.7 Modul Super Freeze (D)

Modul Super Freeze este optim pentru conservarea proprietăților nutriționale ale alimentelor, permitând înghețarea mai rapidă alimentelor. Înainte de a pune o cantitate mare de alimente în congelator, activați funcția Super Freeze pentru a avea o temperatură mai scăzută, care va asigura un rezultat mai bun al congelării.

Atunci când afișajul este deblocat și congelatorul este în modul de înghețare, dacă atingeți „Modul Super Freeze" (D), indicatorul „Super Freeze" (d) se aprinde și congelatorul funcționează în modul Super Freeze. Pentru a dezactiva manual, repetați pașii de mai sus, iar indicatorul „Super Freeze" (d) va lumina slab. Dacă nu este dezactivat manual, modul va fi dezactivat automat după 50 de ore. Dacă aveți de congelat o cantitate mare de alimente deodată, se recomandă ca funcția să fie activată cu 24 de ore înainte de a introduce alimentele. Funcția se va opri automat după 50 de ore sau se poate opri manual. Consumul de energie va crește atunci când această funcție este activată.

Atunci când treapta de viteză setată înainte de a începe congelarea este ≥ -18, se iese din modul congelare și se revine la treapta de viteză -18;
La intrarea în treapta de viteză setată înainte de înghețare < -18, se va ieși din modul înghețare și va reveni la treapta de viteză setată inițial
În modul Super Freeze, temperatura nu poate fi reglată. Dacă faceți acest lucru, indicatorul Super Freeze va lumina intermitent o vreme pentru a vă reaminti că aparatul se află în modul Super Freeze.
Numai în modul de congelare, poate fi setat modul Super Freeze. În modul de refrigerare, indicatorul Super Freeze este oprit și nu se poate seta modul Super Freeze.
▶ Modelul H4F226WDH1/H4F226WEH1/K recomandă activarea „Super Freeze" cu 30 de ore înainte de a introduce cantități mari de alimente.

5.8 Modul ECO (E)

În modul ECO, se realizează o economie de energie. Temperatura va fi setată automat la -16°C în modul de congelare sau la 8°C în modul de refrigerare.

Când afișajul este deblocat, dacă atingeți „Modul ECO” (E), indicatorul „Modul ECO” (e) se aprinde și congelatorul funcționează în modul ECO. Pentru a dezactiva manual modul ECO, repetați pașii de mai sus, iar indicatorul „Modul ECO” (e) va lumina slab.

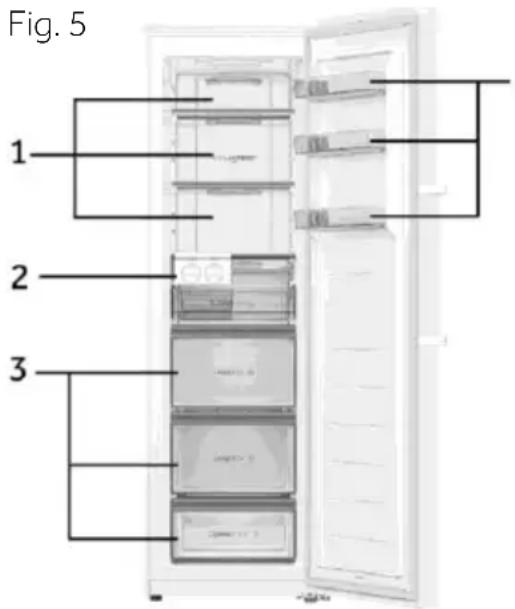

Fig. 5 1 2 3

Alimentele diferite trebuie amplasate în zone diferite, în funcție de proprietățile acestora (fig. 5).

1 Murături, conserve de alimente, fructe, legume, salată etc.
2 Componente ale dispozitivului pentru cuburi de gheată
3 Produse din carne, gustări etc.
4 Ouă, conserve, condimente, băuturi și alimente îmbuteliate, etc.

În modulderefrigerare fără un compartiment de 4 stele acestaparatderefrigerarenu estepotrivitpentru congelarea alimentelor;înmodulde congelarecuun compartimentde 4 stele: acestaparatdecongelare nu estepotrivitpentru refrigerareaalimentelor.

Alimentele pot fi depozitate în cong elator la o temperatură de cel puțin - 18 °C timp de 2-12 luni, în funcție de proprietățile acestora (de ex. carnea: 3-12 luni, legumele: 6-12 luni) Pentru a evita expirarea perioadelor de depozitare, notați data congelării, limita în timp și de-numirea alimentelor pe ambalaj în funcție de perioadele de depozitare ale diferitelor alimente.

5.9 ABT Pro (numai pentru H4F306\*A/C/DH1/BE)

Congelatorul este echipat cu un modul antibacterian, care funcționează în mod autonom după pornire și care nu necesită intervenția utilizatorului. Indicatorul (h) se aprinde pentru a arăta că modulul este în funcțiune.

5.10 Oprire memorie

Acest congelator dispune de memorie la oprirea alimentării, ceea ce înseamnă că setările înainte de oprirea alimentării vor fi memorate. La repornirea alimentării, congelatorul va reveni la setările de dinaintea opririi și va continua să funcționeze. Blocarea afișajului nu este memorată, ceea ce înseamnă că după repornirea alimentării, afișajul este deblocat.

5.11 Alarmă uşă deschisă

Atunci când congelatorul este ținut deschis mai mult de 1 minut, se emite un semnal sonor de alarmă. Alarma se va emite la fiecare 30 de secunde dacă ușa rămâne deschisă. Alarma se va opri când ușa este închisă sau după 7 minute de la deschiderea ușii. Alarma se oprește, iar lumina congelatorului se stinge.

5.12 Alarma de temperatură ridicată

Congelatorul este prevăzut cu o alarmă de temperatură ridicată. În modul de congelare, dacă pe indicatorul (a) se afișează intermitent „HH” și se aude semnalul de alarmă, atingeți orice buton. Semnalul de alarmă se oprește, ceea ce înseamnă că temperatura din congelator este prea mare. Verificați dacă ușa congelatorului este bine închisă sau dacă o cantitate mare de alimente calde este pusă în interiorul congelatorului. După o perioadă, „HH” va dispărea. În caz contrar și dacă semnalul de alarmă revine, contactați serviciul post-vânzare.

5.13 Indicator de erori

Acest congelator este prevăzut cu un indicator de erori. Atunci când survine o eroare, pe afișaj vor apărea intermitent coduri pentru diferite erori. În această situație, congelatorul ar putea îngheța în continuare, dar utilizatorul ar trebui să contacteze serviciul post-vânzare cât mai curând posibil pentru un control optim al congelatorului.

5.14 Wi-Fi

După ce frigiderul este conectat la Wi-Fi, acesta poate fi controlat de la distanță prin intermediul unei aplicații mobile. (Consultați pagina de configurare pentru metode specifice de configurare)

6 - Sfaturi de economisire a energiei

Sfaturi de economisire a energiei

Asigurati-vă că aparatul este ventilat corespunzător (consultați secțiunea INSTALARE).
Nu instalați aparatul în lumina directă a soarelui sau în apropierea surselor de căldură (de ex., cuptoare, radiatoare).
Evitați setarea temperaturilor nenecesar de scăzute în aparat. Consumul de energie crește odată cu scăderea temperaturii setate în aparat.
Lăsați alimentele calde să se răcească înainte de a le amplasa în aparat.
▶ Deschideți ușa aparatului cât mai puțin și pentru o perioadă cât mai scurtă posibil.
Asigurați-vă că ușa se închide întotdeauna corect și că nu este afectată de poziția alimentelor. Păstrați curățate garniturile de etanșare ale ușilor.
▶ Decongelati alimentele congelate într-un frigider.
Curățați în mod regulat partea din spate a aparatului. Praful duce la creșterea consumului de energie.
Cea mai economică configurație necesită poziționarea sertarului, a cutiei de alimente și a rafturilor în aparat, în starea din fabrică, iar alimentele trebuie poziționate astfel încât să nu blocheze evacuarea aerului.

7 - Echipament

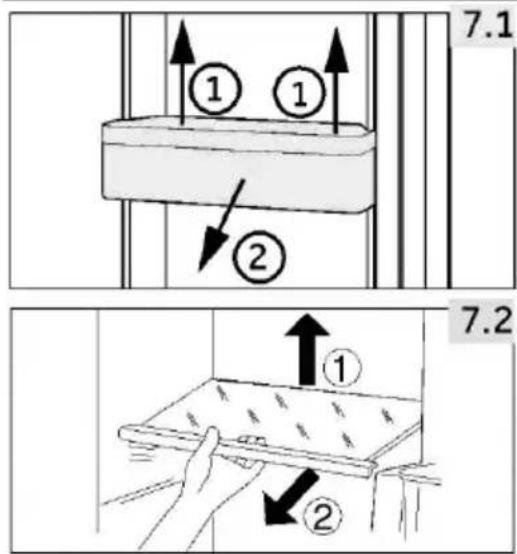

7.1 ① ① ② 7.2

7.1 Rafturi de uşă demontabile

Rafturile de pe uşă pot fi demontate pentru a fi curățate Puneți mâinile pe lateralele raftului, ridicati-l (1) și trageți-l în afară (2) (fig. 7.1).

Pentru introducerea raftului de uşă urmați paşii de mai sus în ordine inversă.

7.2 Rafturi din sticlă

1. Pentru repozitionarea unui raft, scoateți-l mai întâi ridicându-l de marginea din spate (1) și trăgându-l în afară (2) (fig. 7.2).
2. Pentru montarea la loc, aşezati-l pe canalele de pe ambele pârti și împingeți-l în cea mai din spate poziție, până când partea din spate a raftului este fixată în interiorul fantelor laterale.

AVERTIZARE!

Deconectați aparatul de la rețeaua de alimentare înainte de curățare.

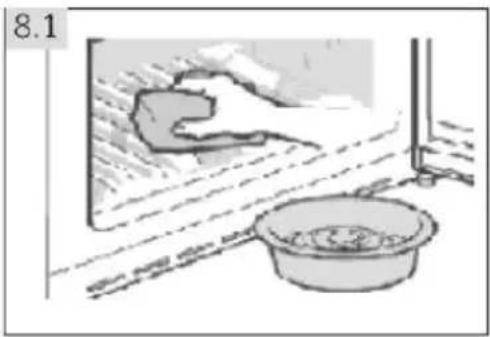

8.1 Informații generale

Curățați aparatul atunci când sunt depozitate puține alimente sau când acesta este gol.

AVERTIZARE!

Nu curățați aparatul cu perii aspre, cu perii de sărmă, cu detergent pulbere, benzină, acetat de amil, acetonă sau soluții organice similare, soluții acide sau alcaline. Curățați cu detergent special pentru congelator pentru a evita deteriorările.
Nu pulverizați și nu spălați aparatul în timpul curățării.
▶ Nu răzuiți gheata cu obiecte ascuțite.
Nu folosiți pulverizatoare, dispositive electrice de încălzire precum radiatoare, uscătoare de păr, aparate de curățat cu abur sau alte surse de căldură, pentru a evita deteriorarea pieselor din plastic.
Nu curățați rafturile reci din sticlă cu apă fierbinte. Schimbarea bruscă de temperatură poate face ca sticla să se spargă.
Nu atingeti suprafața interioară a compartimentului de depozitare al congelatorului, în special cu mâinile ude, deoarece mâinile pot îngheța pe suprafață.
În cazul încălzirii, verificați starea produselor congelate.
Nu încercați să reparați aparatul pe cont propriu. În cazul în care este necesară o reparație, contactați serviciul de relații cu clienții.

▶ Asigurați întotdeauna curățenia garniturii ușii.

Curățați interiorul și carcasa aparatului cu o cârpă moale sau cu un burete înmuiat în apă caldă și detergent neutru (fig. 8.1).

Clătiți și uscați cu o cârpă moale.

Nu curățați nicio parte a aparatului în mașina de spălat vase.

▶ Curățați accesoriiile numai cu apă caldă și detergent neutru.

8 - Îngrijire și curățare

RO

Manualul de utilizare include instrucțiuni pentru utilizarea și operarea mai multor modele. Vă rugăm să consultați instrucțiunile pentru modelele achiziționate.

Etapele de curățare a sertarelor

1. Îndepărtați capacul frontal al sertarului:

1. Curățarea corpului sertarului:

1. Curățarea carcasei sertarului:

1. Asamblarea după curățare:

Curățarea dispozitivului pentru cuburi de gheata

1. Îndepărtați dispozitivul pentru cuburi de gheata și raftul de sticlă

1. Scoateți dispozitivul pentru cuburi de gheată de pe raft în direcția din stânga și din dreapta

1. Scoateți cutia pentru gheată de pe cadru:

1. Curățarea cutiei de gheata:

1. Asamblarea după curățare:

Curățarea garniturii ușii

1. Îndepărtarea benzii de etanșare a ușii
2. Curățarea garniturii ușii
3. Instalarea după curățare

8.2 Neutilizare pentru o perioadă lungă

În cazul în care aparatul nu este utilizat pentru o perioadă mai lungă:

▶ Scoateți alimentele.
▶ Deconectați cablul de alimentare.
Curățați aparatul conform descrierii de mai sus.
▶ Tineți ușa și sertarele congelatorului deschise pentru a preveni apariția mirosurilor neplăcute în interior.

Îndepărtați ușa aparatului (deschideți ușa și țineți-o înainte de a îndepărta șuruburile) pentru a evita intrarea și blocarea copiilor în aparat.

Observație: Oprire

Pentru a asigura durata de viață a aparatului, opriți-l doar dacă este strict necesar.

8.3 Mutarea aparatului

1. Scoateți toate alimentele și deconectați aparatul.
2. Securizați rafturile și alte piese mobile din congelator cu bandă adezivă.
3. Închideți ușa și fixați-o cu bandă adezivă.
4. Nu încinați congelatorul la mai mult de 45°, pentru a evita deteriorarea sistemului refrigerant.
5. Înfășurați picioarele congelatorului pentru a evita zgârierea podelei. Nu mișcați niciodată congelatorul cu forța.

AVERTIZARE!

▶ Nu ridicati aparatul de mânere.
▶ Nu poziționați niciodată aparatul orizontal pe sol.

Multy probleme care pot apărea pot fi rezolvate de dvs., fără a fi necesare cunoștințe specifice. În cazul unei probleme verificați toate posibilitățile afişate și urmați instrucțiunile de mai jos înainte de a apela la un serviciu post-vânzare. Consultați secțiunea SERVICIUL PENTRU CLIENTI.

AVERTISMENT!

Înainte de întreținere, dezactivați aparatul și deconectați ștecărul de la rețeaua de alimentare.
Echipamentele electrice trebuie depanate numai de către specialiști calificați în domeniul electric, deoarece reparațiile necorespunzătoare pot provoca daune indirecte considerabile.
▶ Un articol furnizat deteriorat trebuie înlocuit numai de câtre producător, agentul său de service sau persoane calificate similare, pentru a evita orice pericol.

Alarma acustică poate fi dezactivată prin apăsarea oricărui buton...

9.1 Depanare

Problemă	Cauză posibilă	Soluție posibilă
Compresorul nu funcționează.	Ștecărul de alimentare nu este conectat la priza de alimentare.	Conectați ștecărul de alimentare.
Aparatul pornește frecvent sau pentru c perioadă prea mare de timp.	Temperatura interioară sau exterioară este prea ridicată.Aparatul a fost deconectat de la energia electrică pentru o perioadă de timp.Ușa aparatului nu este închisă etanș.Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timpSetarea temperaturii este prea micăGarnitura ușii este murdară, uzată, crăpată sau așezată incorrect.Circulația necesară a aerului nu este garantată.Interiorul este acoperit cu gheată.	In acest caz, este normal ca aparatul să funcționeze mai mult timp.In mod normal, durează între 8 și 12 ore ca aparatul să se ră-cească complet.Inchideți ușa și asigurați-vă că aparatul este amplasat pe o suprafață dreaptă și că nu există vreun aliment sau recipient care să blocheze ușa.Nu deschideți ușa prea des.Setăți temperatura la un valoare mai ridicată până când este ob-ținută o temperatură satisfăcă-toare. Este nevoie de 24 de ore pentru ca temperatura să se stabilizeze.Curățați garnitura ușii sau înlocuți-o apelând serviciul pentru clienți.Asigurați o ventilare adecvată.Decongelați aparatul.
Aparatul emite sunete anormale.	Aparatul nu se află pe o suprafață dreaptă.Aparatul atinge un obiect aflat în apropiere.Aparatul se află pe o podea de lemn sau în apropierea unor pereți de lemn.	Aduceți aparatul la nivel.Indepărtați obiectele din jurul aparatului.Lemnul amplifică sunetul. Așezați aparatul în altă parte.
Aparatul emite un sunet de clic	Acest lucru este normal. Acest lucru este cauzat de pornirea sau oprirea unității de refrigerare.	-
Se aude un sunet similar cu cel al apei care curge.	Acest lucru este normal.	-
Aparatul emite un sunet de motor	Unitatea de refrigerare tocmai a pornit singură. Acest lucru este normal	-
In interiorul aparatulu nu este suficient de rece.	Temperatura setată este prea ridicată.Au fost depozitate produse care sunt prea calde.Au fost depozitate prea multe alimente la un moment dat.Produsele sunt prea apropiate între ele.Ușa nu este închisă etanș.Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timp	Resetați temperatura.Răciți întotdeauna produsele înainte de a le depozita.Depozitați întotdeauna cantități mici de alimente.Lăsați un spațiu liber între mai multe alimente pentru a permite trecerea aerului.Inchideți ușa.Nu deschideți ușa prea des.
In interiorul aparatulu este prea rece.	Temperatura setată este prea joasă.Functția Fast-Freezing este activată sau a funcționat prea mult timp.	Resetați temperatura.Dezactivați funcția Fast-Freezing
Pe suprafața apara-tului se acumulează umezeală.	Climatul este prea călduros și prea umed.	Acest lucru este normal într-un climat umed și se va modifica atunci când umiditatea va scădea. Uscați cu o cârpă.
Gheata solidă și îngheț în compartimentul congelatorului.	Produsele nu au fost ambalate corespunzător.Ușa nu este închisă etanș.Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timpGarnitura ușii este murdară, uzată, crăpată sau așezată incorect.Ceva din interior împiedică închiderea corespunzătoare a ușii.	Ambalați întotdeauna bine produsele.Inchideți ușa.Nu deschideți ușa prea des.Curățați garnitura ușii sau înlocuți-o apelând serviciul pentru clienți.Repoziționați rafturile, rafturile de ușă sau recipientele interne pentru a permite închiderea ușii.
Sistemul de răcire nu funcționează.	Ștecărul de alimentare nu este conectat la priza de alimentare.Sursa de alimentare nu este intactă.	Conectați ștecărul de alimentare.Verificați sursa de alimentare cu energie electrică din cameră.Contactați compania locală de electricitate!
Lateralele dulapului și garnitura ușii se încălzesc.	Acest lucru este normal.	-
Se aude un semnal de alarmă.	Ușa este deschisă.Temperatura din interiorul produ-sului este prea mare.	Inchideți ușa sau opriți alarma manual.
Ușa este greu de deschis.	Odată ce aparatul funcționează, acesta are un vid intern.	Deschideți ușor garnitura de etanșare a ușii pentru a lăsa aerul să intre în aparat.
Ușa nu poate fi în-chisă corespunzător Aceasta lasă întot-deauna un gol.	Din cauza temperaturii scăzute a aparatelor, garnitura de etanșare a ușii se poate întări și deforma cu ușurință.	Folosiți un uscător de păr sau puneți un prosop fierbinte pe locul în care este deformată garnitura.Când garnitura este din nou moale, închideți ușa și apăsați bine.

Garantia minimă este de: 2 ani pentru țările din UE, 3 ani pentru Turcia, 1 an pentru Regatul Unit, 1 an pentru Rusia, 3 ani pentru Suedia, 2 ani pentru Serbia, 5 ani pentru Norvegia, 1 an pentru Maroc, 6 luni pentru Algeria, Tunisia nu necesită nicio garanție legală.

Termostatele, senzorii de temperatură, plăcile cu circuite imprimate și sursele de lumină sunt disponibile timp de o perioadă minimă de șapte ani de la punerea pe piață a ultimei unități a modelului.

Mânerele de uși, balamalele de uși, tăvile și coșurile, timp de o perioadă minimă de șapte ani, iar garniturile de uși timp de o perioadă minimă de 10 ani de la punerea pe piață a ultimei unități a modelului.

9.2 Pană de curent

În cazul unei pene de curent, alimentele ar trebui să rămână reci timp de aproximativ 18 ore. Urmați aceste sfaturi în cazul unei pene de curent prelungite, în special pe timpul verii:

▶ Deschideti uşa de cât mai puține ori posibil.
Nu puneti alimente adiționale în congelator în timpul unei pene de curent.
În cazul în care știți că se va produce o întrerupere de curent, iar durata acesteia va fi mai mare de 15 ore, faceți cuburi de gheată și puneti-le într-un recipient în partea de sus a compartimentului congelatorului.
Dat fiind faptul că temperatura din congelator crește în timpul unei pene de curent sau în cazul alte defectiuni, perioada de depozitare și calitatea alimentelor comestibile vor fi reduse. Alimentele care se decongelează trebuie consumate sau gătite și recongelate (unde este cazul) cât mai curând după aceea, pentru a preveni apariția riscurilor pentru sănătate.

Observație: Funția de memorare în timpul penei de curent

După restabilirea alimentării cu energie electrică, aparatul continuă să funcționeze cu setările stabilite înaintea penei de curent.

10.1 Despachetare

AVERTIZARE!

Aparatul este greu. Manevrați-l întotdeauna cu cel puțin două persoane.
▶ Tineți toate materialele de ambalare la distanță de copii și eliminați-le într-un mod ecologic.
▶ Scoateți aparatul din ambalaj.
Îndepărtati toate materialele de ambalare.

10.2 Conditii ambientale

Temperatura camerei trebuie să fie cuprinsă întotdeauna între 18°C și 43°C, deoarece poate influența temperatura din interiorul aparatului și consumul de energie al acestuia. Nu instalați aparatul în apropierea altor aparate care emit căldură (cuptoare, frigidere) fără izolare.

10.3 W1 D4 D1 D2 D3 W2

10.4 10 cm 10 cm 10 cm 10 cm

10.5 max 45° 1. 2. 3.

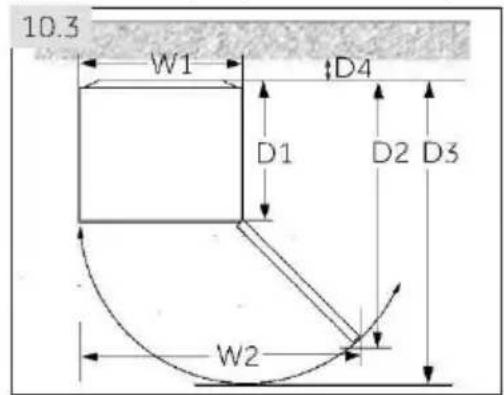

10.3 Cerințe legate de spațiu

Spatiul necesar pentru deschiderea uşii (Fig. 10.3):

Lățimea în mm		Adâncimea în mm			Distanța până la perete în mm	Model identificator
W1	W2	D1	D2	D3	D4
595	964	603	1148.5	1231.5	100	H4F272/226*EH1/K
595	964	608	1153.5	1236.5	100	H4F306/272/226*A/C/DH1/BE

Acest aparat nu este destinat utilizării ca aparat încorporabil.

10.4 Sectiune transversală ventilare

Pentru a obține o ventilare suficientă a aparatului din motive de siguranță, trebuie respectate informațiile legate de sectiunile transversale ale ventilării necesare (fig. 10.4).

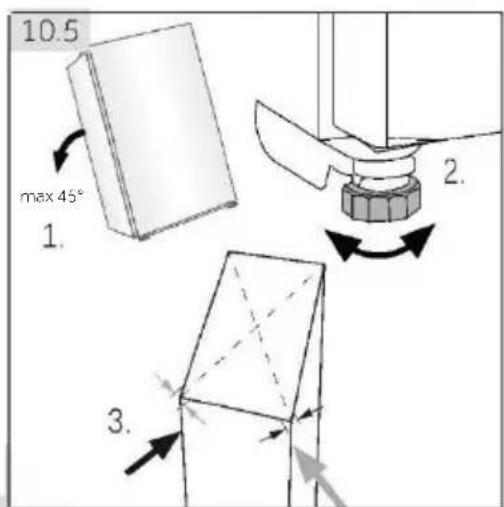

10.5 Alinierea aparatului

Aparatul trebuie amplasat pe o suprafață dreaptă și solidă. În cazul în care aparatul este așezat pe un piedestal, trebuie utilizate materiale puternice și rezistente la foc. Nu folosiți niciodată materialul de ambalare din spumă drept piedestal.

1. Înclinați aparatul ușor în spate (fig. 10.5).
2. Reglați picioarele la nivelul dorit.
3. Stabilitatea poate fi verificată împingând alternativ pe diagonală. Balansarea ușoară trebuie să fie aceeași în ambele direcții. În caz contrar, cadrul se poate încovoia; drept rezultat pot apărea pierderi pe la garniturile ușii. Înclinarea ușoară spre spate ușurează închiderea ușii.

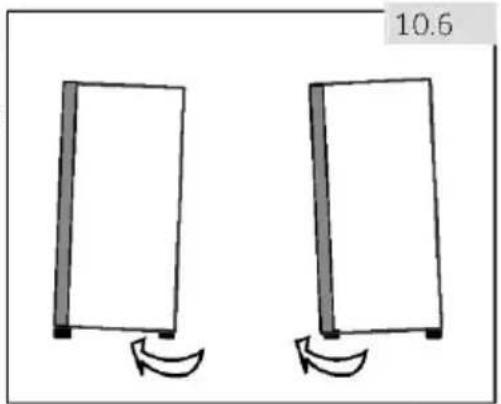

10.6 Utilizarea picioarelor reglabile

În cazul în care congelatorul este instabil, picioarele pot reglate: Rotiți picioarele reglabile conform direcției săge (fig. 10.6) pentru a le ridica sau a le coborî:

Prin rotirea picioarelor în sensul acelor de ceasornic, aparatul este ridicat.
Prin rotirea picioarelor în sens invers acelor de ceasornic, acesta este coborât.

10.7 Timpul de așteptare

Uleiul de ungere fără întreținere este amplasat în capsula compresorului. Uleiul respectiv poate trece prin sistemul cu țevi închis în timpul transportării înclinate. Înainte de conectarea aparatului la rețeaua de alimentare, trebuie să așteptați 6 ore (fig. 10.7) pentru ca uleiul să curgă înapoi în capsulă.

10.8 Conexiunea electrică

Înainte de fiecare conexiune verificați dacă:

sursa de alimentare, priza și siguranța sunt conforme cu plăcuța cu date tehnice.
priza de alimentare este legată la împământare și nu este de tip prize multiple sau prelungitor.
▶ stecărul și priza de alimentare sunt strict conforme.

Conectați stecărul la o priză de la domiciliu instalată corespunzător.

AVERTISMENT!

Pentru evitarea riscurilor, cablul de alimentare deteriorat trebuie înlocuit prin serviciul pentru clienti (consultați fișa de garanție).

10.9 Reversibilitatea uşii

Înainte de conectarea aparatului la sursa de alimentare, trebuie să verificați dacă modul de deschidere a ușii trebuie schimbat de la dreapta (cum este livrat) la stânga, dacă acest lucru este necesar ca urmare a locului de instalare și a utilizării.

AVERTISMENT!

Aparatul este greu. Sunt necesare două persoane pentru a inversa ușa.
Înainte de orice operație deconectați aparatul de la rețeaua de alimentare.
Nu înclinați aparatul la mai mult de 45°, pentru a împiedica deteriorarea sistemului de răcire.

Paşii de asamblare (fig. 10.9):

1. Asigurati instrumentele necesare.

2. Deconectați aparatul.

3. Îndepărtați capacul găurii de şurub, şuruburile și capacul balamalei.

4. Deconectați cablul de conectare.
5. Scoateți capacul balamalei superioare stângi și cablul de prelungire a ușii din punga cu accesorii, așa cum se arată în figură. Înlocuiti capacul balamalei și instalați cablul de prelungire în fanta de cablare a capacului balamalei.
6. Îndepărtați şuruburile și balamaua.
7. Îndepărtați capacul de pe ușă. Îndepărtați capacul axei de pe ușă.
8. Deschideți și îndepăratați ușa.
9. Întoarceți ușa cu susul în jos și scoateți 3 şuruburi din partea inferioară a ușii. Îndepărtați cele 3 şuruburi, opritorul ușii și manşonul arborelui de ridicare din partea inferioară a ușii.
10. Scoateți manşonul arborelui de ridicare din punga de accesorii.

Montați opritorul de ridicare, opritorul de ușă și 3 şuruburi pe partea stângă a ușii

1. Înclinați ușor corpul aparatului spre spate, îndepărtați 3 şuruburi și apoi balama inferioară.
2. Scoateți manșonul arborelui de ridicare din punga de accesorii. Îndepărtați 2 şuruburi, scoateți manșonul arborelui de ridicare și arborele de ridicare.
3. Instalați manșonul arborelui de ridicare și arborele de ridicare în orificiul din stânga și montați 2 șuruburi. (adăugând ulei de lubrifiere pe arbore)
4. Fixați balamaua în poziția opusă corpului aparatului, cu 3 șuruburi.
5. Pe partea opusă a ușii, scoateți cablul de conectare din partea stângă și introduceți-l prin capacul axei de la pasul 5. Montați capacul axei. Montați capacul pe gaura pentru șurub de pe partea dreaptă.
6. Montati uşa.
7. Montați balama superioară dreaptă cu 3 şuruburi. (Adăugați ulei de lubrifiere la balama superioară înainte de montaj)
8. Conectați cablajul așa cum se arată în figură.
9. Montați capacul balamalei asamblate la pasul 5. Montați cele trei şuruburi și capacele găurilor de şuruburi.
10. Procesul s-a finalizat.

10.10 Ice Maker

1. Trageți aparatul de gheată în poziția prezentată în Fig. 1.
2. Toarnă apă proaspătă de băut în fiecare tavă de gheată conform semnului de scară din interiorul paharului de măsurare; nu depășiți marcajul scalei.
3. Împingeți aparatul de gheată înapoi.
4. După ce devine gheata, rotiți butonul cu mâna. Apoi blocurile de gheata vor cădea automat în recipientul de depozitare a gheții. Scoateți sertarul și luați cuburile de gheata 2.

Notă: Poziția aparatului de gheată poate fi schimbata în funcție de obiceiurile utilizatorului.

1. Formarea gheții va îngreuna rotirea butonului. Îl puteți roti înainte și înapoi de mai multe ori pentru a îndepărta gheata și pentru a evita deteriorarea pieselor.
2. Pentru aparatele de gheata care nu sunt destinate să fie conectate la alimentarea cu apă. (ATENTIE: umpleți numai cu apă potabilă)
3. Sugeram plasarea aparatului de gheata pe fiecare parte pentru a obține o viteză mai rapidă de tratament.

11.1 Fișa de produs conform reglementării UE nr. 2019/2016

Marcă comercială	Haier
Identificatorul de model	H4F306•AH1	H4F306•CH1	H4F306•DH1H4F306•DH1BE	H4F272•CH1	H4F272•DH1H4F272•DH1BE	H4F272•EH1H4F272•EH1K	H4F228•DH1	H4F226•EH1H4F226•EH1K
Categoria modelului	Congelator vertical
Clasa de eficiență energetică	A C	D D D E D E
Consumul anual de energie (kWh/an) 1)	105	163 204	158 197	247 184 230
Volum depozitare de răcire (L)	nu se aplică
Volum depozitare de congelare (L)****				276 226301
Clasificarea prin stele	****
Temperatura altor compartimente > 14 °C	nu se aplică
Sistem fără îngheț	da
Siguranță de întrerupere a alimentării (h)	12 12	12 10 10	10 10 10
Capacitatea de congelare (kg/24 h)	20 20	20 20 20	16 17 14
Clasa de climat Acest aparat este proiectat pentru utilizarea la temperaturi ambientale cuprinse între 10 °C și 43 °C.	SN-T
Emisii de zgomote acustice aeropurtate (dB(A) re 1pW)	36		37 36		37
Tipul constructiv	de sine stătător

1) pe baza rezultatelor testului standard timp de 24 de ore. Consumul efectiv de energie va depinde de modul de utilizare a aparatului și de amplasarea acestuia.
În ceea ce privește detaliile specificațiilor, vă rugăm să consultați plăcuța de cu date tehnice și eticheta de energie din interiorul produsului.
Acest aparat este destinat să fie utilizat la o temperatură ambiantă indicată mai jos:

SN + 10°C~+32°C

N + 16°C~+32°C

ST + 16°C~+38°C

T + 16°C~+43°C

11.2 Date tehnice suplimentare

Tensiune / frecvență	220-240 V ~/ 50 Hz
Curent nominal (A) H4F306/272/226*A/C/DH1/BE	1,5
Curent nominal (A) H4F272/226*EH1/K	0,8
Răcire	R600a
Dimensiuni (Î/I/L în cm) H4F306*A/C/DH1/BE	190/60/74.2
Dimensiuni (Î/I/L în cm) H4F272*C/DH1/BE	177.5/60/74.2
Dimensiuni (Î/I/L în cm) H4F272*EH1/K	177.5/60/73.7
Dimensiuni (Î/I/L în cm) H4F226*DH1	153.5/60/74.2
Dimensiuni (Î/I/L în cm) H4F226*EH1/K	153.5/60/73.7
Puterea luminii/tensiunea luminii	1.5W/ DC 12V

11.3 Standarde și directive

CE

Acest produs respectă cerințele tuturor directivelor CE aplicabile, cu standardele correspondente armonizate, care asigură marcajul CE.

Vă recomandăm să apelați la serviciul pentru clienti Haier și să utilizați piese de schimb originale.

Dacă aveți o problemă cu aparatul, consultați mai întâi secțiunea DEPANARE.

Dacă nu găsiți nicio soluție acolo, contactați

▶ distribuitorul local sau
▶ sectiunea pentru Service și Asistență la www.haier.com unde puteți găsi numerele de telefon și întrebările frecvente, precum și locul în care puteți activa cererea de servicii.

Pentru contactarea Serviciului nostru, asigurați-vă că aveți următoarele date. Informațiile pot fi găsite pe plăcuța cu date tehnice.

Model ____ Nr. de serie ____

De asemenea, verificați și fișa de garanție furnizată cu produsul, în cazul garanției.

Pentru solicitările comerciale generale puteți găsi mai jos adresele noastre din Europa:

Adresele Haier din Europa
Țara*	Adresa poștală	Țara*	Adresa poștală
Italia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIA	Franța	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANȚA
Spania Portugalia	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANIA	Belgia-FRBelgia-NLȚările de JosLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIA
Germania Austria	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANIA	PoloniaCehiaUngariaGreciaRomâniaRusia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLONIA
Marea Britanie	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRMAREA BRITANIE

*Pentru mai multe informații, accesati www.haier.com
