Tipo de produto	Máquina de café automática embutível
Marca	EAS Electric
Modelo	ECOFFE45
Dimensões (L x A x P)	594 x 454 x 474 mm
Peso líquido	23 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz, 1300-1500 W, 10 A max
Pressão da bomba	20 bar máximo
Capacidade do reservatório de água	1.8 litro
Capacidade do reservatório de grãos	Não especificada no manual, estimada em cerca de 250 g
Tipos de café preparados	Espresso, café longo, cappuccino, latte, espuma de leite, leite quente
Utilização de café moído	Sim, através de funil dedicado com dosador
Moinho integrado	Sim, ajustável (13 níveis)
Ecrã	Sim, exibição de mensagens e ajustes
Temporizador de início	Sim, programável (auto ON)
Desligamento automático	Sim, ajustável (30, 60 ou 90 minutos)
Ajuste da dureza da água	Sim, 6 níveis (1 a 5 + nível 6?) conforme a dureza
Enxaguamento automático	Sim, na inicialização e sob solicitação
Limpeza do infusor	Programa de limpeza com pastilhas (a cada 300 xícaras)
Descalcificação automática	Programa de descalcificação com solução específica
Bandeja de borra de café	Capacidade de cerca de 15 xícaras antes de esvaziar
Iluminação automática da bandeja	Sim, luzes LED perto dos bicos
Instalação embutida	Sim, requer móvel alto com ventilação (500 cm²)
Segurança	Interruptor principal, aterramento obrigatório, desligamento automático
Garantia	3 anos (Espanha e Portugal, condições variam em outros lugares)

Perguntas frequentes - ECOFFE45 EAS Electric

Como ajustar a dureza da água na máquina ECOFFE45?

Use uma tira de teste para determinar a dureza da sua água. Em seguida, a partir do estado READY, pressione Enter, navegue até WATER HARDNESS e escolha o nível correspondente (1 a 5) de acordo com os ppm de calcário. Isso permite programar os alertas de descalcificação.

O que fazer se o café sair muito lentamente ou gota a gota?

Isso indica uma moagem muito fina. Enquanto o moinho funciona, gire o regulador (A6) um clique no sentido horário (em direção ao símbolo grande) para uma moagem mais grossa. O efeito é visível após a preparação de dois cafés.

Como limpar o infusor (CLEAN BREW)?

Quando o ecrã exibir CLEAN READY (a cada 300 xícaras), pressione Enter até ver EMPTY TRAY. Esvazie a bandeja de gotejamento, em seguida ADD TABLET aparece. Coloque uma pastilha de limpeza no funil de café moído e pressione Enter. O programa dura cerca de 10 minutos. Você também pode iniciar manualmente em MENU > INFORMATION > BREW CLEAN.

Por que a mensagem 'EMPTY GROUNDS' aparece?

Esta mensagem aparece após cerca de 15 cafés, quando a bandeja de borra (A7) está cheia. Para resolver, remova a bandeja de gotejamento (A9), esvazie e limpe cuidadosamente a bandeja de borra. Importante: limpe-a a cada remoção da bandeja, mesmo que não esteja cheia.

Como preparar um cappuccino com a máquina ECOFFE45?

Certifique-se de que o seletor do emulsificador (A2) esteja na posição espuma. Coloque uma xícara sob o bico, pressione o botão Cappuccino (B2). A máquina moe os grãos, filtra o café, depois aquece o leite e o espuma automaticamente. Você pode ajustar a duração da espuma com os botões + ou -. Após o serviço, um enxaguamento automático é oferecido.

O que significa a mensagem 'FILL WATER'?

O reservatório de água (A11) está vazio ou mal posicionado. Encha-o com água fresca e coloque-o corretamente. Um pequeno fundo de água pode permanecer quando a mensagem aparece. Nunca remova o reservatório durante a preparação do café.

Como ajustar a hora na máquina?

A partir do estado READY, pressione Enter, selecione DISPLAY, depois TIME. Ajuste as horas com + ou -, confirme com Enter, depois faça o mesmo para os minutos. Você também pode mudar as unidades (CC/OZ) neste menu.

A máquina não aquece o café o suficiente, o que fazer?

Pré-aqueça as xícaras enxaguando-as com água quente. Se mais de 2-3 minutos se passaram desde o último café, inicie um ciclo de enxaguamento (pressione Enter duas vezes) para aquecer o infusor. Você também pode ajustar a temperatura para HIGH no menu TEMPERATURE.

Como usar café moído em vez de grãos?

A partir de READY, pressione Enter, selecione USE POWDER. Remova a máquina e abra a tampa do funil (A14). Adicione uma única medida de café moído usando o dosador fornecido. Recoloque o aparelho e escolha a bebida desejada. Nunca coloque café congelado ou grãos neste funil.

O que fazer se a mensagem 'DECALCIFY READY' aparecer?

A máquina precisa ser descalcificada. Adquira uma solução de descalcificação adequada. A partir de READY, pressione Enter e siga as instruções: esvazie a bandeja de gotejamento, adicione o líquido no reservatório, depois inicie o programa. A descalcificação dura cerca de 30 minutos. Um enxaguamento final é automático. O não cumprimento anula a garantia.

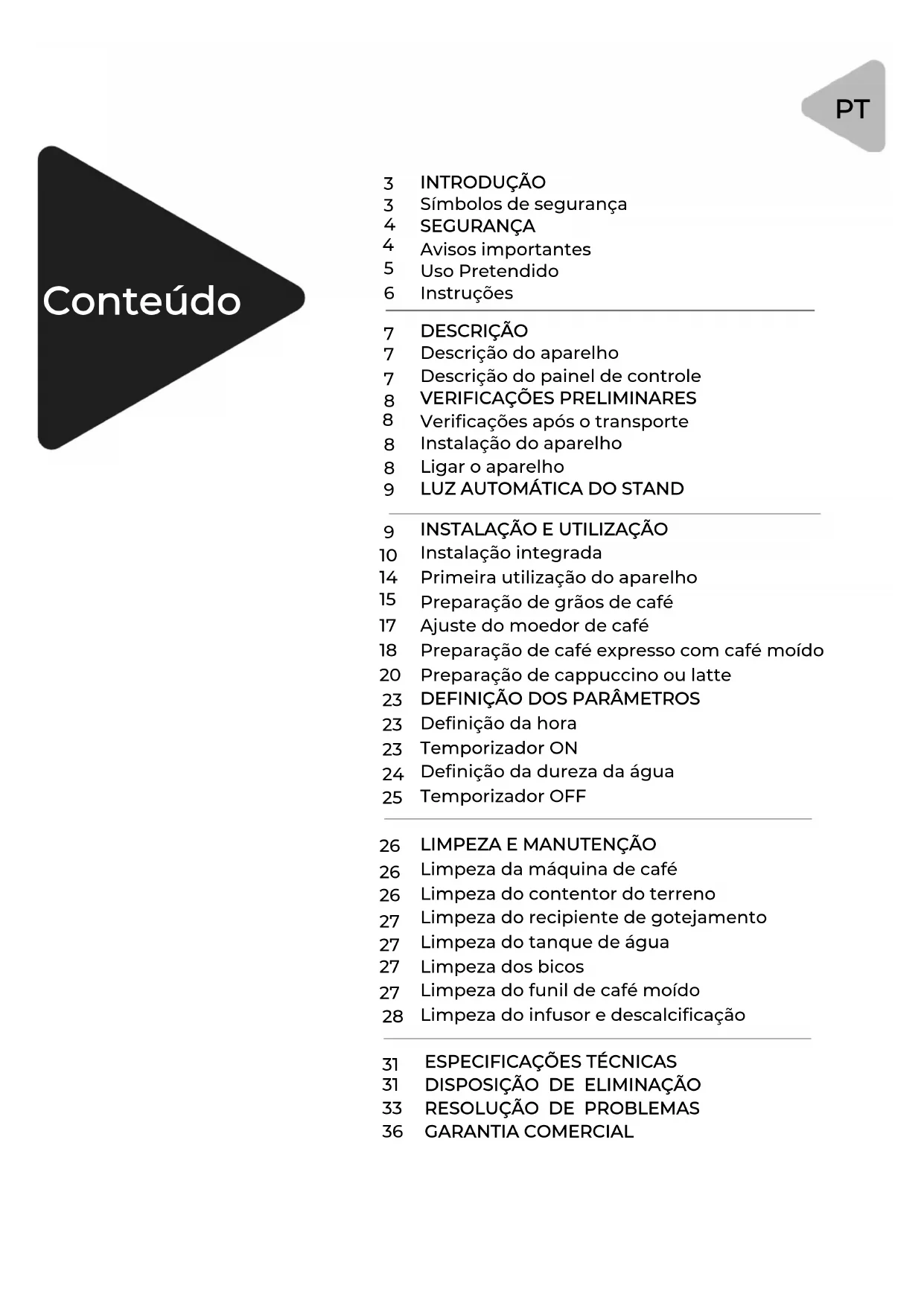

MANUAL DE UTILIZADOR ECOFFE45 EAS Electric

3 INTRODUÇÃO
3 Símbolos de segurança
4 SEGURANÇA
4 Avisos importantes
5 Uso Pretendido
6 Instruções
7 DESCRIÇÃO
7 Descrição do aparelho
7 Descrição do painel de controle
8 VERIFICAÇÕES PRELIMINARES
8 Verificações após o transporte
8 Instalação do aparelho
8 Ligar o aparelho
9 LUZ AUTOMÁTICA DO STAND
9 INSTALAÇÃO E UTILIZAÇÃO
10 Instalação integrada
14 Primeira utilização do aparelho
15 Preparação de grãos de café
17 Ajuste do moedor de café
18 Preparação de café expresso com café moído
20 Preparação de cappuccino ou latte
23 DEFINIÇÃO DOS PARÂMETROS
23 Definição da hora
23 Temporizador ON

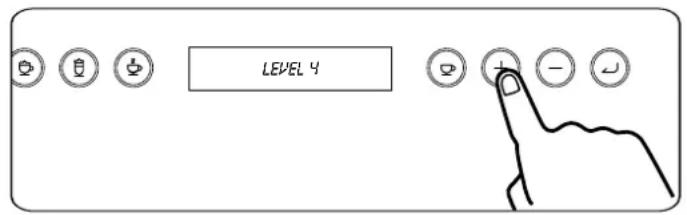

24 Definição da dureza da água
25 Temporizador OFF

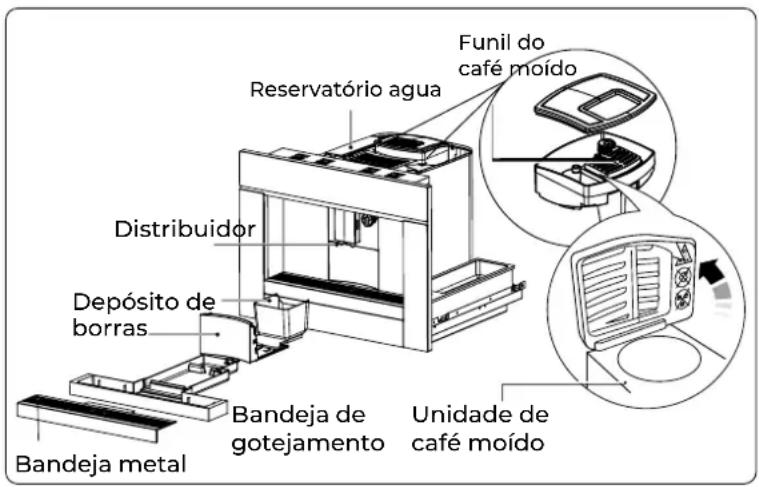

26 LIMPEZA E MANUTENÇÃO
26 Limpeza da máquina de café
26 Limpeza do contentor do terreno
27 Limpeza do recipiente de gotejamento
27 Limpeza do tanque de água
27 Limpeza dos bicos
27 Limpeza do funil de café moído
28 Limpeza do infusor e descalcificação
31 ESPECIFICAÇÕES TÉCNICAS
31 DISPOSIÇÃO DE ELIMINAÇÃO
33 RESOLUÇÃO DE PROBLEMAS
36 GARANTIA COMERCIAL

INTRODUÇÃO

Obrigado por escolher a nossa máquina de café automática incorporada. Esperamos que aprecie a sua nova máquina de café. Por favor, leia atentamente estas instruções antes de utilizar para evitar quaisquer riscos e para garantir que a máquina não é danificada.

Símbolos utilizados neste manual

Os avisos importantes são identificados por estes símbolos, e é vital observá-los:

Perigo

A falta de atenção a este aviso pode resultar em lesões por choque eléctrico potencialmente fatais.

Importante

A falta de atenção a este aviso pode resultar em lesões graves ou danos no aparelho.

Perigo de queimadura

A não observância deste aviso pode resultar em queima-duras graves.

NOTA

Este símbolo identifica informações ou conselhos importantes para o utilizador.

Resolução de problemas e reparação

Se a informação contida neste manual não resolver o seu problema ou se precisar de mais detalhes, pode contactar o nosso serviço de apoio ao cliente ou o departamento de apoio técnico.

Se tiver uma falha, por favor contacte o departamento de apoio técnico.

SEGURANÇA

Avisos importantes

Perigo

Este é um aparelho eléctrico que pode causar choques. Por conseguinte, deve sempre observar os seguintes avisos de segurança:

• Nunca tocar no aparelho com as mãos ou pés molhados.
• Nunca tocar na ficha com as mãos molhadas.
• Certifique-se de que a ficha utilizada está sempre acessível, permitindo que o aparelho seja desligado se necessário.
• Para desligar completamente o aparelho, rode o interruptor principal (do lado direito do aparelho) para a posição 0.
• Se o aparelho estiver defeituoso, não tente repará-lo você mesmo. Desligue-o premindo o interruptor principal (A5), desligue-o da rede e contacte o departamento de serviço.
• Se a ficha ou cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o seu agente de serviço ou pessoas com qualificações semelhantes, a fim de evitar um perigo.

Importante

Manter todas as embalagens (sacos de plástico, cortiça de poliestireno) fora do alcance das crianças.

Importante

Este aparelho é concebido e fabricado apenas para uso doméstico. Não se destina a ser utilizado por pessoas, incluindo crianças, com capacidades mentais, sensoriais ou mentais reduzidas, a menos que lhes tenha sido dada supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser sempre supervisionadas para garantir que não brincam com o aparelho.

Não inergir esta máquina em água.

⚠️ Importante Não segurar a máquina enquanto esta estiver fora do armário, e não colocar recipientes contendo líquidos ou substâncias inflamáveis ou corrosivas em cima do aparelho. Colocar os acessórios necessários para o fabrico de café (por exemplo, o dispositivo de medição) no suporte especial. Não colocar objectos grandes que possam obstruir o movimento ou objectos instáveis em cima do aparelho.

⚠️ Importante Nunca preparar café, água quente ou leite com o aparelho removido. Certifique-se sempre de que a máquina não está a funcionar antes de a remover. A falta de atenção a este aviso pode resultar em danos no aparelho. A única excepção a este ponto é o ajuste do moedor de café, que deve ser feito com a máquina removida (ver secção Ajuste do moedor de café).

Perigo de escaldadura Este aparelho produz água quente e vapor pode formar-se enquanto está em funcionamento. Evitar o contacto com água salpicada ou vapor. Evitar tocar em superfícies quentes quando o aparelho estiver em funcionamento.

Nota: Utilize apenas acessórios e peças sobressalentes originais ou recomendados pelo fabricante.

Utilização pretendida

Este aparelho foi concebido para preparar café e bebidas quentes. Qualquer outra utilização é considerada imprópria. Esta máquina não é adequada para uso comercial. A EAS Electric Smart Technology S.L. não será considerada responsável por quaisquer danos resultantes de uma utilização incorrecta deste aparelho.

Este aparelho pode ser instalado em combinação com um forno incorporado desde que este último tenha um ventilador traseiro incorporado (potência máxima do forno: 3 kW).

Instruções

Leia atentamente estas instruções antes de utilizar o aparelho:

- Guarde estas instruções. Se o aparelho for dado ou vendido a outros, também lhes devem ser dadas as instruções de funcionamento.

- O não cumprimento das instruções pode resultar em queimaduras ou danos no aparelho. EAS Electric Smart Technology S.L. não será responsável por quaisquer danos resultantes do não cumprimento destas instruções e isto não será coberto pela garantia.

A1 A2 A3 A4 A5 B1 B2 B3 B4 B5 B6 B7 B8 A11 A12 A13 A6 A14 A7 A8 A9 A10

DESCRIÇÃO

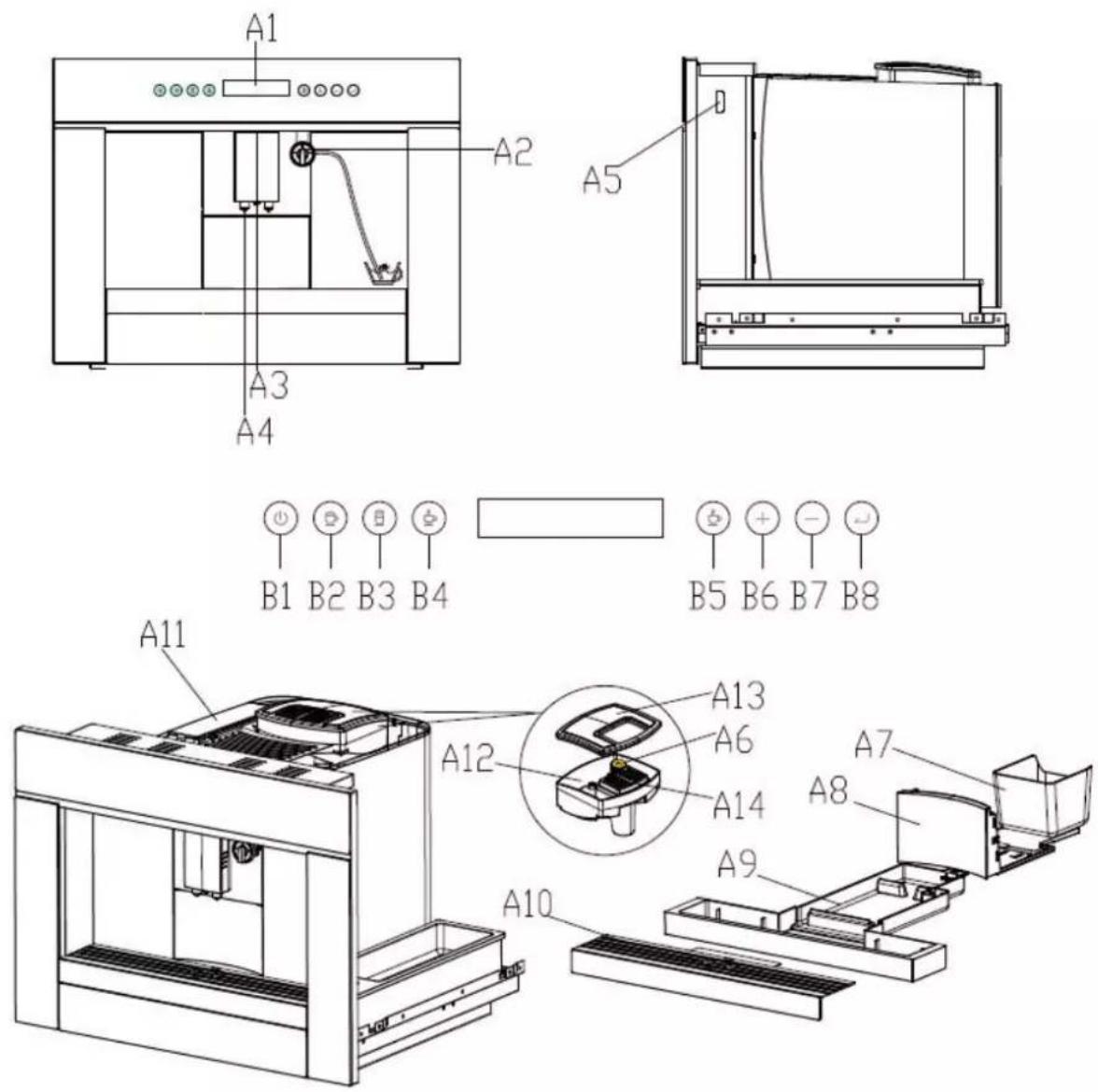

Descrição do dispositivo

A1. Ecrã
A2. Emulsificante de leite
A3. Bocal do emulsificante
A4. Distribuidor de café
A5. Interruptor principal
A6. Moedor regulável
A7. Recipiente de borras de café
A8. Tabuleiro de carregamento
A9. Bandeja de gotejamento
A10. Bandeja metálica
A11. Reservatório de água
A12. Reservatório de café em grão
A13. Tampa do reservatório de café em grão
A14. Funil para café em pó

Descrição do painel de controle

Existem 8 botões no painel cujas funções estão listadas abaixo.

B1. ON/OFF
B2. Cappuccino
B3. Latte
B4. Espresso
B5. Café
B6. Botão "+"
B7. Botão "-"
B8. Pausa/Enter

VERIFICAÇÕES PRELIMINARES

Verificações após o transporte

Após remover a embalagem, certificar-se de que o produto contém todos os acessórios e de que não há danos. Se houver danos visíveis, não os utilize, contacte o serviço ao cliente para obter instruções.

Instalar o aparelho

Importante Ao instalar o aparelho, por favor note o seguinte:

- A instalação deve ser realizada por um profissional em conformidade com a legislação em vigor e as instruções (ver Instalação da instalação integrada).

- As embalagens (sacos de plástico, cortiça ou poliestireno, etc.) devem ser mantidas fora do alcance das crianças, uma vez que representam um risco de asfixia.

- Não instalar o aparelho em locais onde a temperatura possa ser de 0°C ou inferior, pois a água no aparelho pode congelar e causar danos.

- É aconselhável ajustar a dureza da água o mais cedo possível, seguindo as instruções na secção Ajustar a dureza da água.

Ligar o aparelho

Perigo Verifique se a tensão da rede eléctrica da sua casa corresponde à tensão indicada na placa de características do aparelho. Ligar o aparelho a uma tomada devidamente ligada à terra e instalada com uma corrente nominal mínima de 10A. Se a ficha do aparelho não corresponder à tomada, contactar um profissional qualificado para substituir a tomada.

Em conformidade com as normas de segurança, deve ser instalado um disjuntor com uma distância mínima de contacto de 3mm.

Não utilizar múltiplas tiras de alimentação ou cabos de extensão.

Para aprender a utilizar correctamente o aparelho, siga cuidadosamente as instruções abaixo na primeira vez que o utilizar.

⚠️ Importante Incorporar dispositivos de corte de energia em conformidade com os regulamentos nacionais de instalação.

LUZ AUTOMÁTICA DA BANDEJA

Quando a máquina está em funcionamento, as luzes perto do bico de café iluminam automaticamente o bico e a bandeja.

⚠️ Importante Não olhar para as luzes directamente ou com um instrumento óptico.

INSTALAÇÃO DO APARELHO

Verificar as medidas mínimas necessárias para a correcta instalação do aparelho.

A máquina de café deve ser instalada numa unidade alta que deve ser fixada firmemente à parede com os suportes apropriados.

Importante:

- A manutenção ou instalação deve ser efectuada com o aparelho desligado da alimentação eléctrica.

- As unidades de cozinha em contacto directo com o aparelho devem ser resistentes ao calor (<65°C).

- Para assegurar uma ventilação adequada, deixar um espaço no fundo da unidade (ver medidas no diagrama).

500cm² 560-585 450-454 min550 485 449 454 21 592

Verificar se as dimensões do armário correspondem às do diagrama antes de instalar o aparelho.

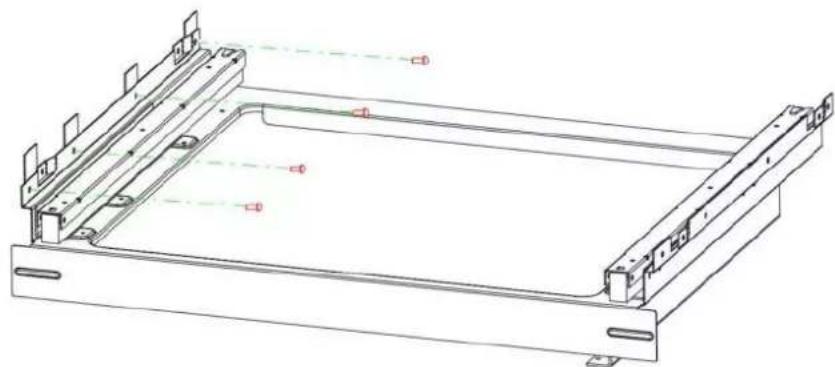

Passo 1: Instalar os carris de apoio. Fixá-los com parafusos, como se mostra na figura, se for utilizado o método de instalação lateral).

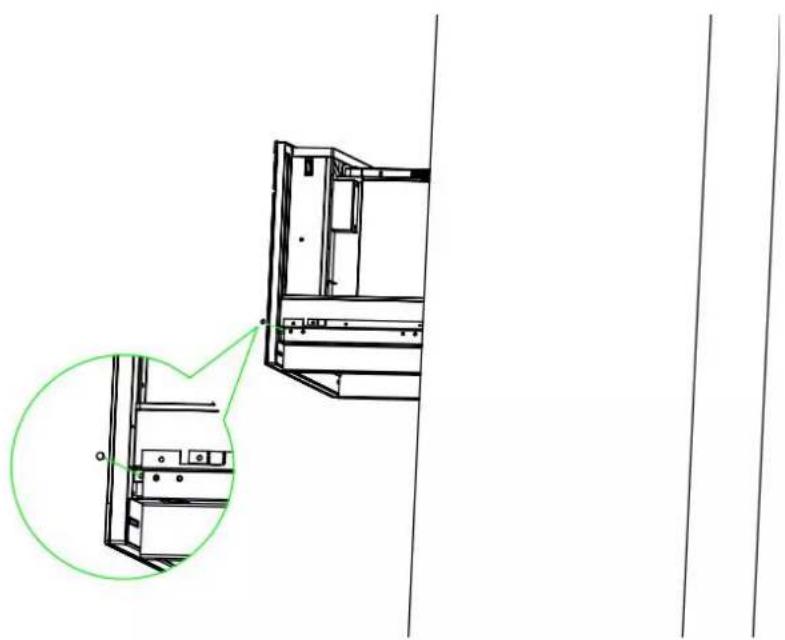

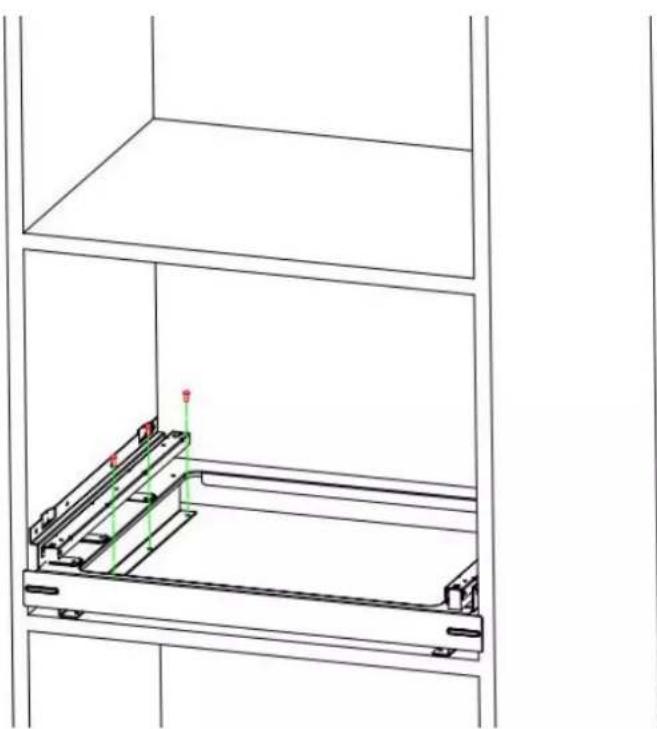

Passo 2: Apertar com os parafusos como mostrado na figura se se utilizar o método de instalação inferior.

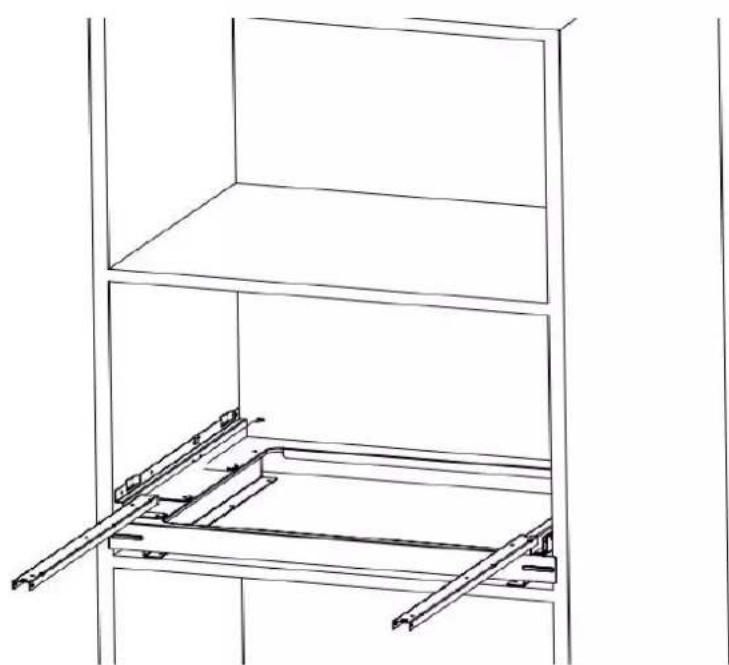

Passo 3: Remover completamente as guias.

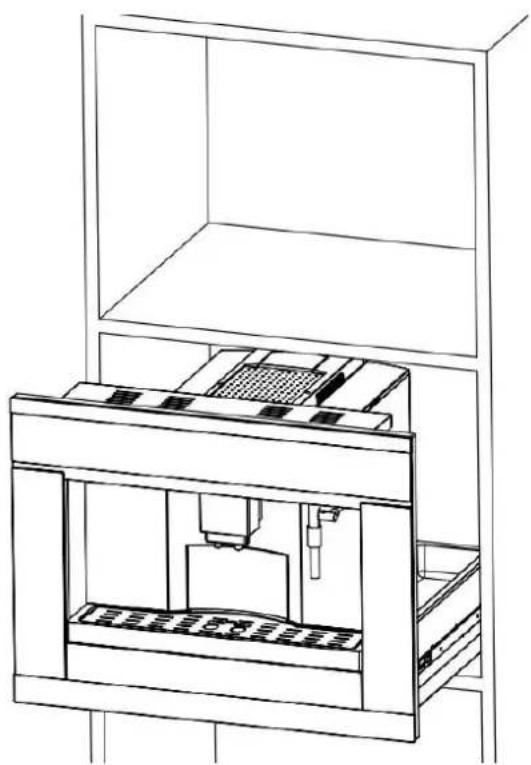

Passo 4: Colocar a máquina de café sobre as guias.

Instalar 2 parafusos em ambos os lados.
Passo 5: Retirar a máquina e abrir a tampa do funil de grãos para colocar o café.

A11

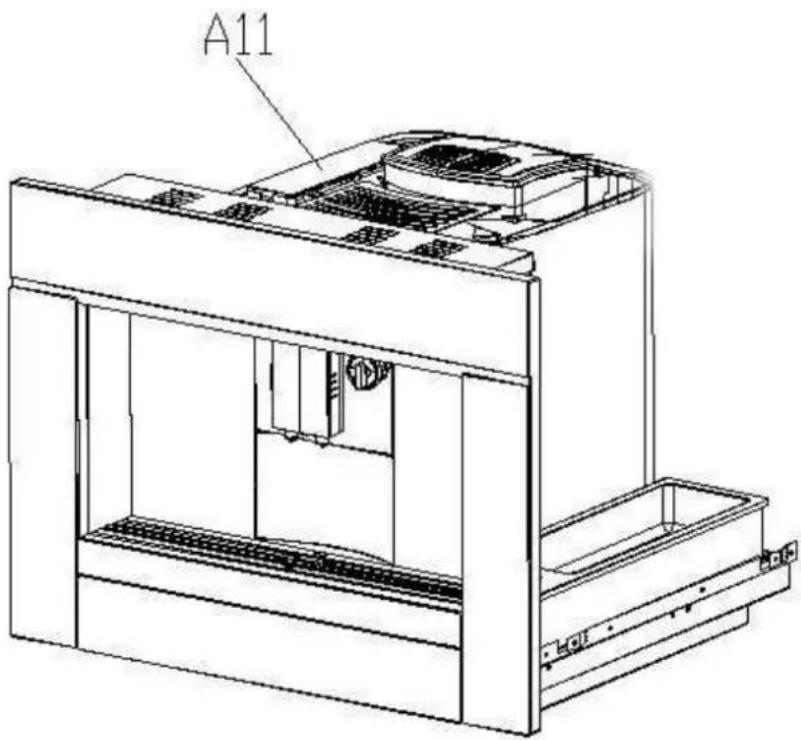

Passo 6: Abrir a tampa esquerda do reservatório de água (A11).

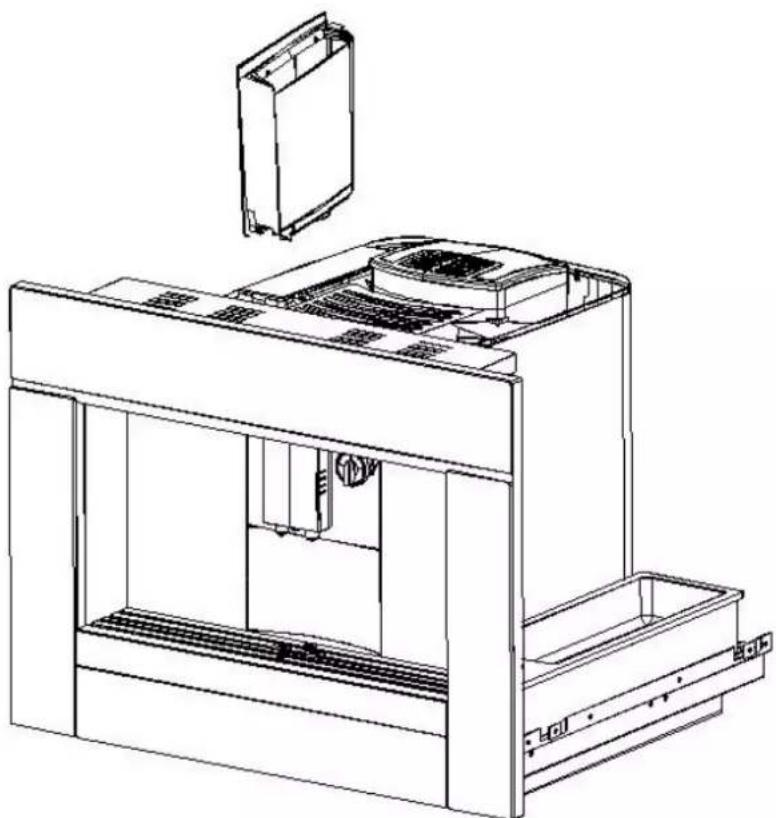

Passo 7: Retirar o reservatório, enchê-lo com água e substituí-lo. Inserir o aparelho no armário, ligar a corrente e ligar o interruptor principal (A5) para começar a utilizar a máquina.

Segurar o cabo no lugar com a braçadeira do cabo para evitar que este se enrosque ao puxar para fora ou ao colocar na máquina. O cabo de alimentação deve ser suficientemente longo para poder puxar o aparelho para fora do armário e encher o tanque do café.

O aparelho deve ser ligado à terra em conformidade com os regulamentos. As ligações eléctricas devem ser efectuadas por um electricista qualificado, de acordo com as instruções do fabricante e os regulamentos em vigor.

PRIMEIRA UTILIZAÇÃO DO DISPOSITIVO

• A máquina foi testada na fábrica como parte do processo de controlo de qualidade, pelo que é normal que restem vestígios de café no moinho.
• A dureza da água deve ser ajustada o mais cedo possível seguindo as instruções na secção "Ajustar a dureza da água".

Ligar o aparelho à rede e ligar o interruptor principal (A5).

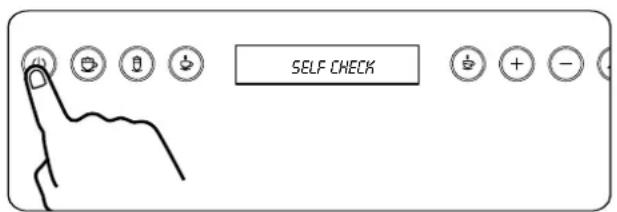

Prima o botão ON/OFF para ligar o aparelho. A exposição mostrará "SELF-CHECK", depois mostrará "HEATING". Esperar alguns momentos e a máquina começará automaticamente o enxaguamento "RINSING". Quando estiver terminado, "READY" será mostrado no visor, o que significa que qualquer função pode agora ser utilizada.

⚠️ Importante Para evitar disfunções, nunca inserir café pré moído, café congelado, grãos caramelizados ou qualquer outra coisa que possa danificar o aparelho.

NOTA O aparelho deve ser ligado com o interruptor principal (A5).

PREPARAÇÃO DE CAFÉ EM GRÃO

1. Quando o visor mostra "READY", pode premir qualquer botão de função.
   2: Prima o botão "Café" para ligar o aparelho: primeiro o café é moído, depois passa através do sistema de filtragem e o café escorre para fora do bico A4.
   3: Pode ajustar o volume do café que está a ser preparado, premindo os botões "+" ou "-". Cada toque aumenta ou diminui 5 CC de café.
   4: Também se pode alterar os parâmetros de aroma e temperatura, mas sempre antes de se preparar o café.

Alterar o aroma: quando o visor mostrar "READY", premir Enter (o botão B8) e "USE POWDER" aparecerá. Utilizar os botões "+" ou "-" para navegar através das opções e escolher "AROMA". Escolha MILD, NORMAL ou STRONG premindo "+" ou "-" até que a configuração desejada seja exibida, e prima Enter para finalizar a configuração. Depois seleccionar "EXIT" (Sair) para voltar ao estado "READY" (Pronto).

Alterar a temperatura: Seguir os mesmos passos que para alterar o aroma. Primeiro escolha "MENU" e prima Enter para entrar. Depois seleccionar "TEMPERATURA" (pode escolher entre "NORMAL" ou "HIGH"), e depois premir Enter para finalizar a definição da temperatura.

NOTA 1: Se o café sair gota a gota ou não sair de todo, rodar o ajustador do moedor (A6) no sentido dos ponteiros do relógio até que este clique (ver "Ajustar o moedor de café"). Girar um clique após o outro até obter uma quantidade satisfatória.

NOTA 2: Se o café sair demasiado rápido e não for suficientemente cremoso, rodar o moedor (A6) um clique no sentido contrário ao dos ponteiros do relógio (ver "Ajustar o moedor de café").

NOTA 3: Dicas para tornar o café mais quente

• Ao ligar o aparelho, se quiser fazer um café curto (menos de 60 cc), lave as chávenas com água quente para as pré-aquecer. Se passaram mais de 2/3 minutos desde que o último café foi feito, é necessário pré-aquecer a máquina antes de fazer outro café. Verter a água sobre o recipiente de gotejamento ou utilizar esta água para encher e esvaziar o copo a ser utilizado para o pré-aquecer.
• A menos que sejam pré-aquecidos, não usar copos muito espessos, pois absorvem demasiado calor.
• Pré-aquecer as chávenas, lavando-as com água quente.

NOTA 4: Quando o mostrador mostrar "FILL WATER", encha o reservatório de água ou a máquina não preparará café. (É normal que reste uma pequena quantidade de água quando a mensagem é mostrada.

NOTA 5: Após cerca de 15 cafés, a exposição mostrará "EMPTY GROUNDS", indicando que o recipiente do terreno está cheio e necessita de ser esvaziado e limpo. A máquina continuará a exibir a mensagem até que o recipiente de borras seja limpo e, entretanto, não pode ser feito café.

Para a limpar, retirar o recipiente de gotejamento (A9), esvaziá-lo e limpá-lo. Ao limpar o tanque, puxar sempre o tabuleiro completamente para fora, para que não caia quando o contentor do solo for removido. Esvaziar a tremonha e limpá-la completamente para remover todos os resíduos do fundo.

NOTA 6: Quando o visor mostra "EMPTY TRAY", o tabuleiro está cheio de água. Deve retirar a bandeja, esvaziá-la e limpá-la, e colocá-la de novo no seu lugar para devolver a máquina

ao estado " READY ".

⚠️ Importante Ao retirar a bandeja de residuos, o recipiente de borras também deve ser esvaziado mesmo que não esteja completamente cheio, caso contrário, ao fazer o próximo café, o recipiente de borras pode encher mais do que o esperado e entupir a máquina.

NOTA 8: Nunca retire o reservatório de água enquanto a máquina estiver a preparar café. Se for removido, o fabrico do café será interrompido e a tela mostrará "FILL WATER". Devolver o reservatório à sua posição original para que o programa interrompido seja concluído.

AJUSTAR O MOEDOR DE CAFÉ

O moedor de café é pré-ajustado na fábrica para moer o café correctamente e não deve necessitar de qualquer ajuste inicial. No entanto, se depois de fazer os primeiros cafés verificar que a saída é demasiado rápida ou demasiado lenta (gotejamento), pode ajustar o grau de moagem com o regulador A6.

⚠️ Importante O regulador (A6) só deve ser rodado quando o moedor estiver em funcionamento. Para um café mais lento e mais cremoso, rodar um clique no sentido anti-horário (moagem mais fina).

Para uma saída mais rápida (sem pingar), rodar um clique no sentido dos ponteiros do relógio (moagem mais grosseira). (O café é utilizado na fábrica para testar a máquina e é normal que permaneçam vestígios no moedor).

Quando o visor mostrar "READY", prima Enter e "USE POWDER" será exibido. Retirar a unidade e pressionar Enter e o visor mostrará "FILL POWDER". Abrir a tampa da unidade de pó de café ao lado do moedor (ver imagem) e utilizar o medidor para a encher com café. Uma vez feito isto, é possível seleccionar qualquer tipo de café a preparar com café moído, seleccionando primeiro a função desejada.

Ao utilizar café moído também se pode alterar o volume e a temperatura de saída do café, seguindo os mesmos passos que para a preparação dos grãos de café.

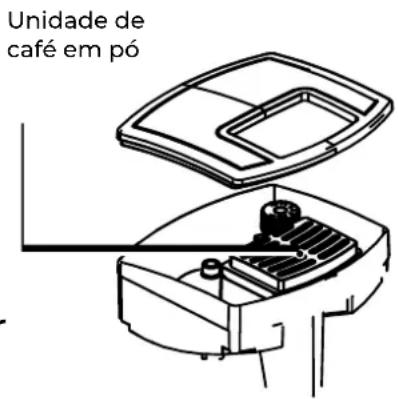

Unidade de café em pó

NOTA 1: Nunca adicionar café moído quando a máquina estiver desligada ou antes de premir o botão para evitar que o café se espalhe dentro da máquina.

NOTA 2: Nunca adicionar mais do que uma medida de pó de café, ou a máquina não irá preparar o café correctamente e o café moído será espalhado dentro da máquina e sujará a máquina; ou o café irá pingar para fora.

NOTA 3: Utilizar o dispositivo de medição para adicionar a quantidade correcta de café.

NOTA 4: Colocar apenas café pré-moído específico da máquina no funil. Nunca colocar grãos de café, café congelado ou outras substâncias que possam danificar o aparelho.

NOTA 5: Se tiver sido adicionado mais de uma medida de café e o funil ficar entupido, empurrar o café com uma faca, remover e limpar o infusor e limpar a máquina como descrito na secção Limpeza do infusor.

PREPARAÇÃO DO LEITE QUENTE OU DA ESPUMA (com o emulsionante)

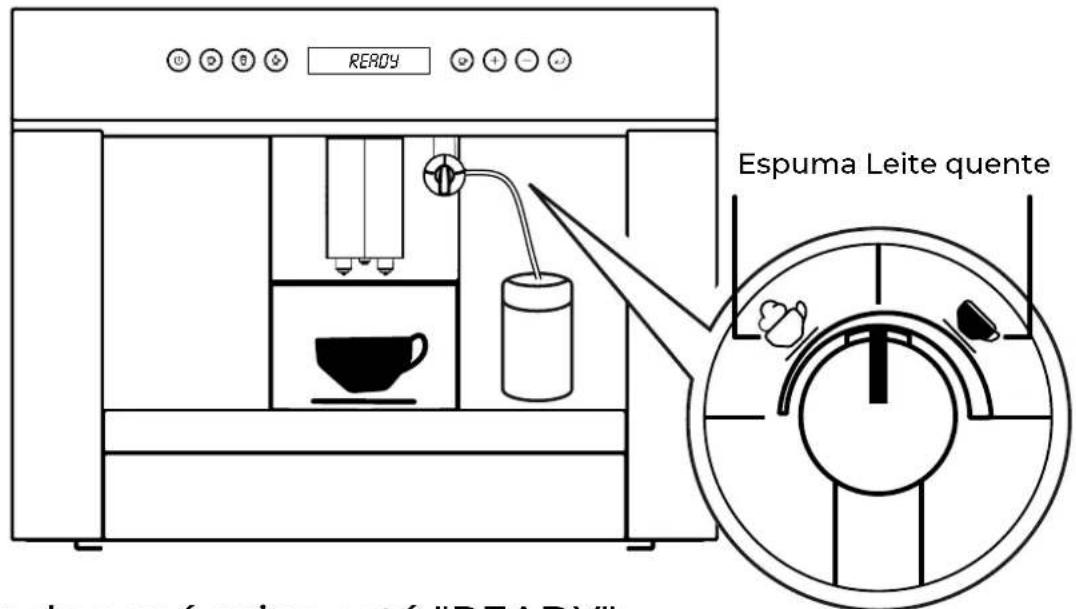

Colocar uma chávena com leite, como mostra a imagem:

READY Espuma Leite quente

O emulsionante é utilizado para preparar espuma de leite, seguindo estas etapas:

1: Colocar o botão na posição correcta (ver imagem).
2: Quando a máquina mostrar "READY", prima Enter e seleccione HOT CREAM.
3: Prima Enter e a máquina mostrará STEAM HEATING. (emulsificando).
4: Colocar o tubo de silicone no leite para preparar a espuma.
5: Pode ajustar o tempo de emulsão pressionando "+" ou "-" para aumentar ou diminuir 1 segundo de cada vez.
6: Quando o processo estiver terminado, o visor mostrará "PRESS RINSE". Prima Enter para limpar automaticamente o tubo de espuma e regressar a "READY".

Seguir os mesmos passos que para espumar, mas com o botão na posição "LEITE QUENTE". Quando a máquina estiver "READY", prima Enter e aceda ao menu de selecção ("USE POWDER/"HOT MILK"/"HOT CREAM"). Escolher "HOT MILK" em vez de "HOT CREAM", e seguir todos os mesmos passos que para a espuma de leite.

PREPARAÇÃO DE CAPPUCCINO (com grãos de café)

Preparar a máquina como mostra a imagem (para preparar cappuccino, recomendamos a selecção de espuma de leite):

READY Espuma Leite quente

Quando a máquina está "READY":

1: Colocar um copo limpo debaixo do bico. Prima o botão B2 para preparar o cappuccino. Primeiro moerá os grãos, depois filtrará o café, começará a emulsionar o leite (a máquina mostrará "STEAM HEATING"), e depois de o café ter terminado de fazer o café, mostrará "HOT CREAM **S" e começará a verter o leite. Quando estiver terminada, a máquina arrefecerá automaticamente.

2: Pode ajustar o ciclo de emulsão de leite premindo "+" ou "-" para aumentar ou diminuir 1 segundo do ciclo de cada vez.

3: Pode-se ajustar o volume de saída do café enquanto o café está a sair. Prima "+" ou "-" para aumentar ou diminuir 5 CC de produção de café.

4: Pode também ajustar o aroma e a temperatura do cappuccino (sempre antes de fabricar o cappuccino). Seguir os mesmos passos na página 14.

5: Cada vez que terminar um cappuccino, o aparelho exibirá "PRESS RINSE". Prima Enter para limpar automaticamente o tubo de espuma e regressar a "READY".

PREPARAÇÃO DE LATTE (utilizando grãos de café)

Preparar a máquina como se mostra na imagem (para preparar o café latte recomendamos a selecção de leite quente):

READY Espuma Leite quente

Quando o aparelho está READY:

1: Colocar um copo limpo debaixo do bico e pressionar o botão B3 para preparar o café com leite. Depois de moer os grãos e filtrar o café, a chávena será enchida e o aparelho começará a aquecer o leite (o visor mostrará "STEAM HEATING"). A exposição mostra "HOT CREAM **S" e derrama o leite. Depois de terminado, o aparelho arrefece automaticamente. Nota: A preparação do latte leva mais tempo do que a preparação do cappuccino.

2: Também se pode ajustar o ciclo de emulsão de leite premindo "+" ou "-" para o aumentar ou diminuir em 1 segundo.

3: Pode-se ajustar o volume de saída do café enquanto o café está a sair. Prima "+" ou "-" para aumentar ou diminuir a distribução de café em 5 CC.

4: Também se pode ajustar o aroma e a temperatura do café com leite (sempre antes de preparar o café com leite). Seguir os mesmos passos na página 14.

5: Sempre que terminar um café com leite, a máquina exibirá "PRESS RINSE". Prima Enter para limpar automaticamente o tubo de espuma e regressar a "READY".

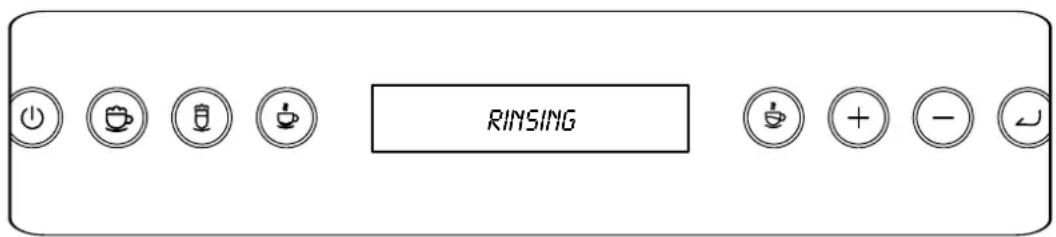

Função enxaguamento RINSE

Quando o botão ON/Standby é premido para ligar a máquina, após o SELF-CHECK, esta será automaticamente enxaguada se não tiver sido utilizada durante algum tempo.

Se for necessário um enxaguamento extra, com a máquina em "READY", pressionar Enter rapidamente duas vezes para iniciar o programa de enxaguamento. A exposição mostrará "RINSING", e voltará ao estado "READY" após a sua conclusão.

RINSING

Nota: Se pressionar Enter duas vezes rapidamente e o programa de enxaguamento não arranca, a máquina ainda está demasiado quente. Prima novamente Enter para iniciar o estado de arrefecimento, durante o qual o visor mostrará 'COOLING DOWN', após o que a máquina iniciará automaticamente o programa de enxaguamento.

Se tiver acabado de preparar leite quente, espuma de leite, cappuccino ou latte, a lavagem por defeito é aplicada como último passo do programa de preparação.

ALTERAÇÃO E AJUSTE DE PARÂMETROS

Com o dispositivo no estado "READY", seleccionar "MENU" ou "DISPLAY" para aceder ao menu interno e alterar os seguintes parâmetros e funções:

Relógio

No estado "READY", prima Enter, seleccione "DISPLAY" e prima Enter para entrar. Navegar através das opções (CC/OZ, TIME) premindo + ou - até o visor mostrar "TIME". Prima Enter e o visor mostrará "--/--" com os dígitos da hora a piscar. Defina a hora actual pressionando + ou -, e confirme pressionando Enter. O visor mudará para "**/--" com os minutos a piscar. Prima + ou - para definir a acta e confirme premindo Enter. A máquina funcionará agora de acordo com o tempo definido actualmente.

Nota: No menu DISPLAY pode também alterar as unidades de medida (CC/OZ), seguindo os mesmos passos.

A máquina ligar-se-á automaticamente no momento programado.

- Certifique-se de que definiu correctamente a hora actual de acordo com a secção anterior e de que a máquina está pronta (bandeja de gotejamento vazia, reservatório de água cheio e pó ou grãos de café prontos).

Pode programar a hora automática seguindo os mesmos passos que para a hora actual. No estado "READY", premir Enter para introduzir "MENU" e seleccionar "AUTO ON". Prima Enter e siga os mesmos passos que "TIME" para ligar a energia a tempo. Desligar a máquina sem desligar o interruptor principal (A5) e a máquina ligar-se-á automaticamente no momento definido.

Esvaziamento

Quando esta máquina não será utilizada durante muito tempo ou se tiver de a transportar para outro local, recomendamos a utilização desta função:

No estado "READY", prima Enter e prima + para navegar através do menu até que "MAINTENANCE" seja seleccionada. Prima Enter para aceder ao menu seguinte, seleccione "EMPTY READY" e prima Enter novamente. A máquina mostrará "REMOVE TANK", e depois de remover o tanque prima Enter para iniciar o programa (o visor mostrará "EMPTYING").

EMPTYING

Esperar até que o aparelho bipe 3 vezes e o visor fique preto, indicando que o programa de esvaziamento está terminado.

Nota: mesmo que o aparelho tenha sido esvaziado manualmente, o próximo arranque iniciará automaticamente o programa de enchimento do sistema. O visor mostra "OPEN TAP": prima Enter e o visor mostrará "SYSTEM FILLING", depois a bomba arranca e embora o aparelho esteja vazio, a água pode sair do orifício A3.

Ajuste da dureza da água

A mensagem de aviso de descalcificação é afixada após um período de funcionamento ajustado de fábrica, calculado com base na quantidade máxima de calcário que pode ser contida na água utilizada. Este período pode ser prolongado se precisar de descalcificar com menos frequência programando a máquina de acordo com o conteúdo real de calcário da sua água, seguindo estas etapas:

Use tiras especiais para testar a dureza da sua água e ajustar a máquina de acordo com os resultados.

No estado "READY", prima Enter para aceder a "MENU", desloque-se para "WATER HARDNESS" e prima Enter. Pode agora seleccionar entre o nível 1 e 6 com base no nível obtido com a tira de teste. A máquina será agora programada para o notificar que a descalcificação é necessária quando apropriado, com base na dureza real da água.

Nivel PPM CaCo 3		Dureza
1	Menos de 50 ppm	Muito macia
2 50 -	120 ppm	Macia
3 120-	240 ppm Media
4 240	- 360 ppm Dura
5 Más	de 360 ppm Muito dura

WATER HARDNESS

LEVEL 4

TEMPORIZADOR Auto OFF

Depois de definir a hora actual, também pode configurar o desligamento automático, seguindo os mesmos passos que para o ligamento automático. No estado "READY", prima Enter, use "+" para se deslocar para "AUTO OFF" e prima Enter. Pode seleccionar entre "30 MINS", "60 MINS" e "90 MINS". Seleccione o que precisa e prima Enter, e a máquina será programada para se desligar automaticamente após esse tempo. Para desligar a máquina, premir e manter premido o botão ON/OFF (B1) e esta desligar-se-á em qualquer estado.

AUTO OFF

60 MINS

Risco de queimaduras Durante o enxaguamento, alguma água sairá das bicas de café. Evitar ser salpicado.

√ Nota: Se o aparelho não for utilizado durante muito tempo, colocar o interruptor principal (A5) na posição O.

LIMPEZA E MANUTENÇÃO

Antes de limpar o aparelho, deixe a máquina arrefecer completamente e desligue-a da rede eléctrica. Nunca mergulhar a máquina de café em água, uma vez que se trata de um aparelho eléctrico. Não utilizar solventes ou detergentes abrasivos, um pano húmido é suficiente para limpar a máquina. Não lavar nenhum dos componentes na máquina de lavar louça.

Limpeza regular da máquina de café

Os seguintes componentes devem ser limpos regularmente:

■ Tanque de dragagem (A7)
■ Bandeja de gotejamento (A9)
■ Reservatório de água (A11)
- Distribuidor (A4)
- Emulsificante (A3)
■ Unidade de café moído (A14)

Quando "EMPTY GROUNDS" é afixado, o recipiente da borra de café deve ser limpo e esvaziado. A mensagem continuará a ser afixada até que o recipiente da borra seja limpo e o café não possa ser preparado. Para o limpar, puxar o recipiente de gotejamento (A9), depois o recipiente do chão para o esvaziar e limpá-lo completamente para remover quaisquer resíduos deixados no fundo.

⚠️ Importante Se a bandeja de gotejamento não for esvaziada regularmente, pode transbordar e cair dentro ou em redor da máquina, o que pode danificar a própria máquina ou o armário em que está integrada.

Limpeza do recipiente de gotejamento

A máquina emite um alarme automático para avisar que a bandeja de água precisa de ser esvaziada, e "EMPTY TRAY" aparece no visor.

1. Retirar o tabuleiro.
2. Retirar o recipiente da borra de café (A7).
3. Retirar o tabuleiro e o suporte metálico.
4. Limpar o tabuleiro.

EMPTY TRAY

Limpeza do reservatório de água

1. Limpar o depósito de água (A11) regularmente (cerca de uma vez por mês) com um pano húmido e um pouco de sabão suave.
2. Lavar cuidadosamente o tanque para remover todos os resíduos de sabão.

1. Limpar regularmente os bicos (A4) com uma esponja ou pano.
2. Verificar frequentemente se os orifícios não estão bloqueados e, se necessário, limpá-los com um palito de dentes.

Verificar frequentemente (uma vez por mês) se o funil (A14) não está bloqueado. Se necessário, remover os depósitos de café com uma faca ou raspador.

Perigo Antes de qualquer limpeza, a máquina deve ser desligada no interruptor principal (A5) e desligada da fonte de alimentação.

Nunca imergir a máquina em água.

Limpeza interna da máquina

Verificar regularmente (uma vez por semana) se o interior da máquina não está sujo. Se necessário, remover os depósitos de café e aspirar os resíduos.

Limpeza do infusor ("CLEAN BREW")

Quando se tiver preparado um total de 300 chávenas de café, a exposição mostrará "CLEAN READY". Embora este estatuto lhe permita preparar café e utilizar qualquer função, é aconselhável efectuar esta limpeza o mais cedo possível.

Pode adquirir e utilizar pastilhas de limpeza específicas, seguindo as instruções nas pastilhas. Após utilização, lavar e reabastecer o depósito de água com água limpa e realizar um ciclo de enxaguamento.

Siga estes passos:

1: O visor mostra "CLEAN READY";
2: Continuar a pressionar Enter até mostrar "EMPTY TRAY"; 3: Retirar o recipiente de gotejamento, esvaziá-lo e colocá-lo dentro;
4: A máquina irá exibir "ADD TABLET". Prima Enter e o programa de limpeza será iniciado. A máquina exibirá "CLEANING".
5: O programa terminará após 10 minutos e a máquina regressará ao estado "READY".

Para iniciar este programa manualmente e activar um ciclo de limpeza, seguir os passos abaixo:

1: Prima Enter para aceder a "MENU" e seleccione "INFORMATION".
2: Prima + para se deslocar para "BREW CLEAN", e prima novamente Enter. A unidade exibirá "CLEAN READY".
3: Prima Enter para iniciar o programa de limpeza do infusor. Os passos seguintes são os mesmos que os descritos acima.

INFORMATION

⚠️ Importante O líquido descalcificante contém ácidos que podem irritar a pele e os olhos. É vital seguir os avisos de segurança do fabricante do kit de descalcificação e o procedimento a ser seguido em caso de contacto com os olhos ou a pele.

Nota A utilização de um agente inadequado para este processo ou a utilização do líquido descalcificador não conforme com as instruções, bem como a não descalcificação do aparelho conforme descrito nas esentes instruções, invalidam a garantia.

Com o tempo, o aquecimento constante da água para a preparação do café leva a uma acumulação de calcário nos circuitos internos da máquina. A máquina irá notificá-lo mostrando "DECALCIFY READY" no visor. Neste estado, pode continuar a fazer café e utilizar outras funções, mas recomendamos que aplique este programa o mais rapidamente possível. Deve adquirir separadamente uma solução de descalcificação apropriada.

1: Prima Enter, a unidade exibe "30 MIN",
2: Prima Enter, a máquina exibe "EMPTY TRAY",
3: Puxar a bandeja de gotejamento e esvaziá-la, o visor mostra "TRAY MISSING",
4: Quando voltar a colocar a bandeja, a máquina exibirá "ADD DESCALING FLUID",
5: Retirar o tanque de água para adicionar o líquido descalcificante e voltar a colocar o tanque no seu lugar. Prima Enter para iniciar o programa de descalcificação automática. A exposição mostrará "DESCALING".
6: Após 20 minutos, o aparelho exibirá "CHANGE WATER". Retire o depósito de água para adicionar água limpa, coloque-o de volta e prima Enter. A máquina exibirá novamente "DESCALING".

7: Após 10 minutos, o aparelho exibirá "CHANGE WATER". Retirar o depósito de água, enchê-lo com água limpa e substituí-lo. A máquina executará automaticamente a função de enxaguamento e voltará ao estado "READY" quando a descalcificação estiver terminada.

⚠️ Importante NÃO DESCALCIFICAR A MÁQUINA REGU- LARMENTE VOZARÁ A GARANTIA.

Este programa também pode ser iniciado manualmente, seguindo estes passos:

1: Prima Enter para aceder a "MENU" e seleccione "INFORMATION". Prima Enter novamente para aceder a "NUMBER OF USE", e prima Enter para seleccionar "DESCALE". A exposição mostrará "DESCALE READY".

2: Prima Enter para iniciar o programa. Os passos seguintes são os mesmos que os descritos acima.

ESPECIFICAÇÕES TÉCNICAS

Voltagem: 220-240 V \~ 50/60 Hz max.10A

Consumo de energia 1300-1500 W

Pressão máxima da bomba: 20 bar

O aparelho está em conformidade com as seguintes normas europeias: Directiva de Baixa Tensão 2006/95/CE e as suas subsequentes alterações.

Directiva CEM 2004/108/CE e suas subsequentes alterações.

Os materiais e acessórios que entram em contacto com os alimentos estão em conformidade com a CEE 1935/2004.

ELIMINAÇÃO: Não elimine este produto como lixo municipal não classificado. Esses resíduos devem ser coletados separadamente para tratamento especial.

Com base na diretiva europeia 2012/19 / UE sobre resíduos de equipamentos elétricos e eletrônicos (WEEE), os eletrodomésticos não podem ser jogados nos recipientes municipais habituais; Eles devem ser coletados seletivamente para otimizar a recuperação e reciclagem dos componentes e materiais que os compõem e reduzir o impacto na saúde humana e no meio ambiente.

O símbolo de lata de lixo riscado é marcado em todos os produtos para lembrar os consumidores da obrigação de separá-los para coleta seletiva. O consumidor deve entrar em contato com a autoridade local ou o vendedor para obter informações sobre o descarte correto de seu aparelho.

LIGAÇÃO ELÉCTRICA

A) Se o aparelho tiver uma ficha, tem um fusível de 13 Amp incorporado. Se não couber na sua tomada, contacte um electricista qualificado para a substituir.

AVISO: A ficha cortada deve ser eliminada com muito cuidado após a remoção do fusível, e não deve ser ligada a qualquer outra tomada, uma vez que isto pode causar um choque. Se as tomadas não estiverem fundidas, o circuito deve ser protegido com um fusível de 15 Amperes. Se a tampa do fusível se perder, NÃO utilize a ficha até que esteja disponível uma substituição. A cor da tampa do fusível de substituição correcta é marcada na base da ficha.

B) Se o aparelho não estiver equipado com uma ficha, o electricista deve instalá-lo de acordo com as seguintes instruções:

AVISO - ESTE APARELHO DEVE SER LIGADO À TERRA

IMPORTANTE

Os cabos de alimentação principais têm cores diferentes para os identificar de acordo com o seguinte código:

Amarelo e verde: Terra

Azul: Neutro

Castanho: Fase

Se a cor dos fios na tomada não corresponder às cores de identificação dos terminais do aparelho, é favor notar o seguinte:

O fio verde e amarelo deve ser ligado ao terminal na tomada marcada com a letra E, o símbolo da terra ou o que for de cor verde ou verde e amarelo.

O fio azul deve ser ligado ao terminal marcado com a letra N ou preto.

O fio castanho deve ser ligado ao terminal marcado com L ou vermelho.

RESOLUÇÃO DE PROBLEMAS

MENSAGEM EXIBIDA	CAUSA POSSÍVEL	SOLUÇÃO
Fill water	O tanque de água está vazio ou mal posicionado.	Encher o depósito de água e/ou posicioná-lo correctamente.
Fault 3	A moagem é demasia-do fina, a produção de café demasiado lenta	Rodar o regulador do moedor com um clique para a direita (símbolo grande).
	A máquina não pode fazer café, há ar no sistema hidráulico.	Iniciar o programa SELF-CHECK, ele pode resolver o problema.
EMPTY GROUNDS	O número de cafés preparados atingiu um total de 15.	Retirar a bandeja de goteja-mento e esvaziar e limpar o recipiente das borras de café. Substituir.
		Importante: limpar sempre o recipiente das borras de café ao retirar o tabuleiro, mesmo que não esteja cheio.
Tray Missing	Bandeja não inserida ou não correctamente	Devolver o tabuleiro à sua posição original
Fill powder	A função café moído foi seleccionada sem colocar o café moído no funil.	Retirar o aparelho e encher o depósito de café moído utilizando o medidor de café.
	O funil (A14) está encravado.	Esvaziar o funil com uma faca, como descrito na secção "Limpeza do funil de café moído".
Decalcify ready	Deve descalcificar a máquina	Realizar o processo de descalcificação descrito na secção correspondente o mais rapidamente possível.
FILL BEANS	Os grãos de café esgotaram-se	Encher o depósito
Add more powder	Não há café em pó suficiente para preparar	Adicionar pó de café com o dispositivo de medição
Clean brew	O interior do dispositivo está muito sujo	Limpar cuidadosamente o interior do dispositivo. Se a mensagem persistir, contactar o departamento de serviço.

Outras questões possíveis são listadas abaixo. Se o problema não for resolvido como descrito, contacte o seu representante de serviço.

PROBLEMA	CAUSA POSSÍVEL	SOLUÇÃO
O café não está quente	As taças não foram pré-aquecidas.	Aquecer as chávenas, lavando-as com água quente.
	O infusor arrefeceu porque já passaram 2/3 minutos desde o último café.	Antes de preparar mais café, aqueça o infusor pressionando o programa RINSE.
O café não é suficiente mente cremoso.	A moagem é demasiado grosseira	Rodar o regulador (A6) um clique à esquerda para o pequeno símbolo quando o moedor estiver a funcionar.
	Tipo de café inadequado	Utilizar café para máquinas de café expresso
O café sai muito lentamente ou em gotejamentos	A moagem é demasiado fina	Rodar o botão (A6) um clique em direcção ao símbolo grande enquanto o moedor está a funcionar.
		Rodar os cliques necessários para obter resultados satisfatórios.
		Efeito visível apenas depois de dois cafés
O café sai demasiado depressa	A moagem é demasiado grosseira	Rodar o botão (A6) um clique em direcção ao pequeno símbolo enquanto o moedor está a funcionar.
		Efeito visível apenas depois de dois cafés
O café não sai de um dos bocais	Bocal obstruído	Limpar o buraco com um palito de dentes
Sai água em vez de café do bico (utilizando café moído)	O café moído está encravado no funil (A14)	Limpar o funil (A14) com um garfo de madeira ou plástico, limpar o interior da máquina.

CONDIÇÕES DA GARANTIA

Este aparelho é garantido por três anos a partir da data de venda contra todos os defeitos de fabrico, incluindo mão-de-obra e peças sobressalentes. A fim de justificar a data de compra, será obrigatório apresentar a factura ou o recibo de compra. As condições desta garantia aplicam-se apenas a Espanha e Portugal. Se tiver adquirido este produto noutro país, consulte o seu distribuidor para as condições aplicáveis.

EXCLUSÕES DA GARANTIA

proteção contra calafetação

ou componentes estéticos que não afetam o funcionamento interno do aparelho.

uso normal do aparelho ou deterioração acelerada devido a circunstâncias ambientais ou climáticas desfavoráveis. Não é adequado para uso ao ar livre.

lâmpadas, quando a sua falha ou quebra não seja atribuível a defeito de fabricação.

quência de uso anormal, negligente ou impróprio do dispositivo.

na.

bolsas, peças de reposição de todos os tipos, lâmpadas, bem como qualquer peça considerada consumível pelo fabricante.

aterramento em casa, falhas de energia, modificações inadequadas ou uso de peças sobressalentes não originais.

gem da instalação do dispositivo pelo usuário ou por um técnico não autorizado pelo fabricante, ou como resultado do não cumprimento manifesto das instruções do fabricante para uso e manutenção.

equipamento. Se o equipamento for vendido, ou doado, o manual e todos os documentos relacionados devem ser entregues ao novo usuário. Se algum deles for perdido, sua substituição não poderá ser reivindicada.

com

líquidos, produtos químicos e outras substâncias, bem como condições derivadas do clima ou do meio ambiente: terremotos, incêndios, inundações, calor excessivo ou qualquer outra força externa, como insetos, roedores e outros animais que possam ter acesso ao interior da máquina ou seus pontos de conexão.

legais ou ilegais; fatos das ações das Forças Armadas ou das Forças de Segurança do Estado em tempos de paz; conflitos armados e atos de guerra (declarados ou não); reação nuclear ou radiação ou contaminação radioativa; vício ou defeito das mercadorias; factos classificados pelo Governo da Nação como "catástrofe ou calamidade nacional".

EAS ELECTRIC

SMART TECHNOLOGY

Manual em outras línguas e actualizações:

EAS ELECTRIC
