MANUAL DE UTILIZADOR MK-SD 3 6/1 Li McKenzie

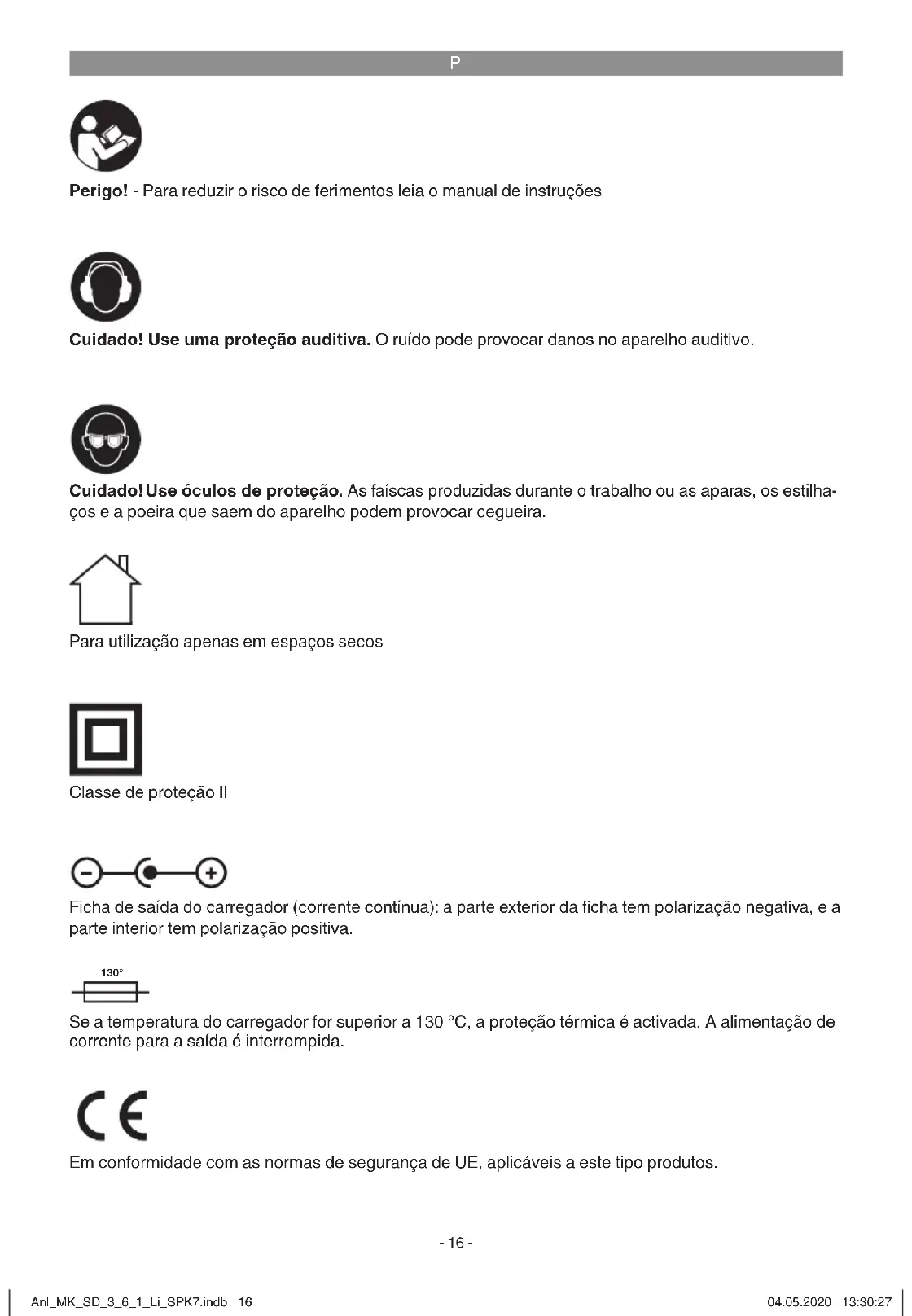

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma proteção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use óculos de proteção. As faíscas produzidas durante o trabalho ou as aparas, os estilha- ços e a poeira que saem do aparelho podem provocar cegueira. Para utilização apenas em espaços secos Classe de proteção II Ficha de saída do carregador (corrente contínua): a parte exterior da fi cha tem polarização negativa, e a parte interior tem polarização positiva. 130° Se a temperatura do carregador for superior a 130 °C, a proteção térmica é activada. A alimentação de corrente para a saída é interrompida. Em conformidade com as normas de segurança de UE, aplicáveis a este tipo produtos. Anl_MK_SD_3_6_1_Li_SPK7.indb 16Anl_MK_SD_3_6_1_Li_SPK7.indb 16 04.05.2020 13:30:2704.05.2020 13:30:27P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

AVISO Leia todas as instruções de segurança, indi- cações, imagens e dados técnicos forneci- dos juntamente com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou feri- mentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde. A designação „ferramenta elétrica“ usada nas instruções de segurança refere-se às ferramentas alimentadas por corrente elétrica (com cabo elé- trico) ou às ferramentas alimentadas por acumu- lador (sem cabo elétrico).

1. Segurança no local de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Áreas de trabalho desar- rumadas ou com pouca iluminação aumen- tam o perigo de acidentes. b) Não utilize a ferramenta elétrica em am- bientes potencialmente explosivos, onde haja líquidos, gases ou poeiras infl amá- veis. As ferramentas elétricas produzem faís- cas que podem infl amar o pó ou os vapores. c) Mantenha as crianças e outras pessoas afastadas durante a utilização da ferra- menta elétrica. Uma distração pode fazê-lo perder o controlo da ferramenta elétrica.

2. Segurança elétrica

a) A fi cha de ligação da ferramenta elétrica tem de ser compatível com a tomada. A fi cha nunca pode ser alterada. Não utilize fi chas adaptadoras em conjunto com ferramentas elétricas com ligação à terra. Fichas não alteradas e tomadas de energia compatíveis diminuem o risco de choque elé- trico. b) Evite o contacto físico com as superfícies ligadas à terra, como tubos, aquecimen- tos, fogões, frigorífi cos. Existe um maior risco de choque elétrico, se o seu corpo esti- ver em contacto com a terra. c) Mantenha as ferramentas elétricas afastadas da chuva e da humidade. A ent- rada de água num aparelho elétrico aumenta o risco de choque elétrico. d) Não utilize o cabo de ligação para outro fi m que não o previsto, como para trans- portar ou pendurar a ferramenta elétrica ou para retirar a fi cha da tomada. Manten- ha o cabo de ligação afastado de fontes de calor, do óleo, das arestas vivas ou de partes móveis. Cabos de ligação danifi ca- dos ou emaranhados aumentam o risco de choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, use apenas extensões ade- quadas para o exterior. A utilização de uma extensão adequada para o exterior diminui o risco de choque elétrico. f) Se não for possível evitar a utilização da ferramenta elétrica num ambiente húmi- do, use um interruptor de corrente dife- rencial residual. A utilização de um interrup- tor de corrente diferencial residual diminui o risco de choque elétrico.

3. Segurança das pessoas

a) Esteja sempre atento, preste atenção ao que está a fazer e proceda de modo sensato com uma ferramenta elétrica. Não utilize a ferramenta elétrica, se estiver cansado ou sob a infl uência de drogas, álcool ou de medicamentos. Um momento de distração durante a utilização da ferramenta elétrica pode causar ferimentos graves. b) Use equipamento de proteção individu- al e use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra o pó, cal- çado de segurança antiderrapante, capacete de proteção ou proteção auditiva, de acordo com o tipo e utilização de ferramenta elétrica, diminui o risco de ferimentos. c) Evite uma colocação em funcionamento inadvertida. Assegure-se de que a fer- ramenta elétrica está desligada antes de pegar nela, de a transportar ou ligar Anl_MK_SD_3_6_1_Li_SPK7.indb 17Anl_MK_SD_3_6_1_Li_SPK7.indb 17 04.05.2020 13:30:2804.05.2020 13:30:28P

à alimentação de corrente e/ou ao acu- mulador. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se esta estiver ligada quando estabelece a ligação à corrente, há o risco de acidente. d) Antes de ligar a ferramenta elétrica, retire as ferramentas de ajuste ou as chaves de parafusos. A existência de uma ferramenta ou chave numa peça em rotação da ferra- menta elétrica pode provocar ferimentos. e) Evite posições impróprias. Certifi que-se de que está numa posição segura e man- tenha sempre o equilíbrio. Dessa forma, pode controlar melhor a ferramenta elétrica em situações inesperadas. f) Use vestuário adequado. Não use vestuário largo ou joias. Mantenha o ca- belo, o vestuário e as luvas afastados das peças em movimento. O vestuário largo, as joias ou o cabelo comprido podem ser apan- hados pelas peças em movimento. g) Se puderem ser montados dispositivos de aspiração e de recolha de pó, estes devem ser ligados e usados corretamen- te. A utilização de um aspirador de pó diminui os perigos provocados pelo pó. h) Não confi e numa falsa segurança e não ignore as regras de segurança relativas às ferramentas elétricas, mesmo que esteja familiarizado com a ferramenta elétrica após numerosas utilizações. Um manuseamento descuidado pode causar feri- mentos graves em frações de segundo.

4. Utilização e manuseamento da

ferramenta elétrica a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Trabalhe melhor e com maior segurança com a ferramenta elétrica adequada dentro da gama de potência indi- cada. b) Não utilize ferramentas elétricas com o interruptor danifi cado. Uma ferramenta elé- trica que não possa ser ligada ou desligada é perigosa e tem de ser reparada. c) Desligue a fi cha da tomada e/ou remova o acumulador antes de efetuar ajustes no aparelho, trocar peças acessórias ou colocar a ferramenta elétrica de parte. Esta medida de prevenção evita o arranque inadvertido da ferramenta elétrica. d) Guarde as ferramentas elétricas que não estejam a ser usadas fora do alcance das crianças. Não deixe que a ferramenta elétrica seja usada por pessoas que não estejam familiarizadas com ela ou que não tenham lido estas indicações. As ferramentas elétricas são perigosas, se forem usadas por pessoas inexperientes. e) Trate da conservação das ferramentas elétricas e das ferramentas de trabalho com cuidado. Verifi que se as peças mó- veis funcionam sem problemas e se não estão perras, se existem peças partidas ou danifi cadas, que infl uenciem o funcio- namento da ferramenta elétrica. As peças danifi cadas devem ser reparadas antes da utilização da ferramenta elétrica. Mui- tos acidentes são causados por ferramentas elétricas mal conservadas. f) Mantenha os acessórios de corte afi ados e limpos. Os acessórios de corte cuidados e com as arestas de corte afi adas encravam menos e são mais fáceis conduzir. g) Respeite estas indicações quando utilizar a ferramenta elétrica, acessórios, ferra- mentas de trabalho, etc. Tenha atenção às condições de trabalho e ao trabalho a reali- zar. O uso de ferramentas elétricas para fi ns diferentes do previsto pode originar situações perigosas. h) Mantenha as superfícies e os punhos secos, limpos e livres de óleo e gordura. Superfícies e punhos escorregadios não per- mitem uma operação segura nem o controlo da ferramenta elétrica em situações inespe- radas.

5. Utilização e manuseamento da ferramen-

ta sem fi o a) Os acumuladores só podem ser carre- gados nos carregadores recomendados pelo fabricante. Um carregador que seja indicado para determinado tipo de acumula- dores e seja usado noutro poderá provocar um incêndio. b) Nas ferramentas elétricas só podem ser usados os acumuladores previstos. A uti- lização de outros acumuladores pode causar ferimentos e incêndios. c) O acumulador que não estiver a ser usa- do deve ser mantido afastado de clipes, moedas, chaves, pregos, parafusos e outros pequenos objetos metálicos, que poderiam provocar a ligação em ponte dos contactos. Um curto-circuito entre os contactos do acumulador pode resultar em queimaduras ou incêndios. d) Uma utilização imprópria pode fazer sair Anl_MK_SD_3_6_1_Li_SPK7.indb 18Anl_MK_SD_3_6_1_Li_SPK7.indb 18 04.05.2020 13:30:2804.05.2020 13:30:28P

líquido do acumulador. Evite o contacto com esta substância. Em caso de con- tacto, enxagúe bem com água. Para além disso, se o líquido entrar em contacto com os olhos, consulte um médico. O líquido saído do acumulador pode provocar irritações cutâneas ou queimaduras. e) Não utilize baterias danifi cadas ou al- teradas. Baterias danifi cadas ou alteradas podem ser imprevisíveis e causar incêndio, explosão ou perigo de ferimento. f) Não exponha uma bateria ao fogo ou altas temperaturas. O fogo ou tempera- turas acima de 130 °C podem causar uma explosão. g) Siga todas as instruções para carregar e nunca recarregue a bateria ou a fer- ramenta com bateria fora da gama de temperaturas especifi cada no manual de instruções. O carregamento incorreto ou o carregamento fora da gama de temperaturas permitida pode danifi car a bateria e aumentar o risco de incêndio.

a) Deixe a ferramenta elétrica ser reparada apenas por pessoal técnico qualifi cado e apenas com peças sobresselentes origi- nais. Dessa forma, fi ca garantida a seguran- ça da ferramenta elétrica. b) Nunca faça a manutenção de acumula- dores danifi cados. Toda a manutenção dos acumuladores só deve ser feita pelo fabri- cante ou por postos de assistência técnica autorizados. Segure o aparelho pelas superfícies isoladas próprias sempre que executar trabalhos nos quais o parafuso ou a ferramenta que está a utilizar possam perfurar cabos elétricos escondidos. O contacto com um cabo de cor- rente elétrica pode electrifi car as peças metálicas do aparelho e provocar um choque elétrico. Instruções de segurança especiais A produção de todos os nossos packs de acu- muladores é feita com extremo cuidado, para poder proporcionar acumuladores com fl uxo energético máximo, durabilidade e segurança. As células dos acumuladores dispõem de dis- positivos de segurança de diversos níveis. Cada uma das células é, em primeiro lugar, formatada e são recolhidas as suas curvas características elétricas. Estes dados são depois utilizados para poder agrupar os melhores packs de acumula- dores possíveis. Apesar de todas as medidas de segurança adicionais, o manuseamento dos acumuladores dever ser efectuado com extremo cuidado. Para um funcionamento se- guro, devem respeitar-se impreterivelmente os seguintes pontos. Só é possível garantir um funcionamento se- guro se as células não apresentarem danos! O manuseamento incorrecto pode provocar danos nas células. Atenção! As análises confi rmam que a utilização e a manutenção incorrectas são as principais causas de danos provocados por acumuladores de elevado rendimento. Indicações sobre o acumulador

1. O pack de acumuladores do aparelho sem fi o

não está carregado quando é fornecido. Por conseguinte, tem de carregar o acumulador antes da primeira colocação em funciona- mento.

2. Evite ciclos de descarga muito intensos, de

forma a manter o rendimento ideal do acumu- lador! Carregue regularmente o acumulador.

3. Guarde o acumulador frio, idealmente a uma

temperatura de 15°C, e com uma carga de pelo 40% da sua capacidade.

4. Não deite os acumuladores usados para o

lume. Perigo de explosão!

5. Não deve incendiar o acumulador ou expô-lo

6. Não deixe descarregar completamente os

acumuladores! O descarregamento total danifi ca as células do acumulador. A causa mais frequente para o descarregamento total dos packs de acu- muladores é o armazenamento prolongado ou a não utilização de acumuladores total- mente descarregados. Termine imediatamen- te o trabalho assim que se note uma redução substancial da potência ou quando o sistema electrónico de proteção for accionado. Arma- zene o acumulador apenas depois que este esteja completamente carregado.

7. Proteja o acumulador ou o aparelho cont-

ra sobrecargas! Uma eventual sobrecarga conduz rapidamen- te a um sobreaquecimento e à destruição das células no interior da carcaça do acumulador, sem que o sobreaquecimento se torne evi- dente.

8. Evite danos e choques!

As células no interior dos acumuladores po- dem ter sofrido sérios danos. Para tal, respei- te também as indicações sobre a eliminação. Anl_MK_SD_3_6_1_Li_SPK7.indb 19Anl_MK_SD_3_6_1_Li_SPK7.indb 19 04.05.2020 13:30:2804.05.2020 13:30:28P

9. Por motivos de segurança, em caso de so-

brecarga ou sobreaquecimento, o sistema integrado de desligamento de segurança desliga o aparelho. Atenção! Não accione o interruptor para ligar/desligar se o sistema de desligamento de segurança tiver desligado o aparelho. Tal pode causar danos no acumula- dor.

10. Utilize apenas acumuladores originais. A uti-

lização de outros acumuladores pode causar ferimentos, explosão e perigo de incêndio.

11. Proteja a sua bateria contra a humidade,

chuva e da humidade do ar elevada. A hu- midade, a chuva e a humidade do ar elevada podem causar danos perigosos nas células. Nunca carregue nem trabalhe com baterias que tenham sido expostas à humidade, à chuva ou à humidade do ar elevada. Indicações sobre o carregador e o carrega- mento

1. Respeite os dados indicados na placa de

e arestas vivas. Os cabos danifi cados devem ser imediatamente substituídos por um elec- tricista.

3. Mantenha o carregador, os acumuladores e o

aparelho sem fi o longe do alcance das crian- ças.

4. Não deve utilizar carregadores danifi cados.

5. Não utilize o carregador juntamente fornecido

para carregar outros aparelhos sem fi o.

6. O pack de acumuladores aquece quando é

sujeito a grandes esforços. Antes de iniciar o processo de carregamento, deixe o pack de acumuladores arrefecer até atingir a tempera- tura ambiente.

7. Não carregue demasiadamente os acu-

muladores! Respeite os tempos máximos de carga. Estes tempos de carga são válidos apenas para acumuladores descarregados. Ligar à cor- rente por diversas vezes um acumulador que esteja total ou parcialmente carregado prov- oca uma sobrecarga e, consequentemente, a danifi cação das células. Não deixe os acumuladores ligados ao carregador durante vários dias.

8. Nunca utilize nem carregue acumulado-

res, se supuser que o seu último carre- gamento foi efectuado há mais de 12 me- ses. As probabilidades de que o acumulador esteja já gravemente danifi cado (descarrega- mento total) são elevadas.

9. O carregamento a uma temperatura inferior a

10 °C pode causar danos químicos na célula e provocar um incêndio.

10. Não utilize acumuladores que tenham aque-

cido durante o processo de carregamento, pois as respectivas células podem fi car gra- vemente danifi cadas.

11. Não volte a utilizar quaisquer acumuladores

que tenham fi cado abaulados ou deformados durante o processo de carregamento, ou que apresentem sintomas anormais (emissão de gases, estalidos, sibilos, ...)

12. Não deixe o acumulador descarregar com-

pletamente (grau de descarga recomendado: máx. 80 %). A descarga total provoca um envelhecimento prematuro das células do acumulador.

13. Nunca deixe as baterias a carregar sem vi-

gilância! Proteção contra fatores ambientais

1. Use vestuário de trabalho adequado. Use

2. Proteja o aparelho sem fi o e o carregador

contra a humidade e a chuva. A humidade e a chuva podem provocar sérios danos nas células.

3. Não utilize o aparelho sem fi o e o carregador

onde existam vapores e líquidos infl amáveis.

4. Utilize o carregador e os aparelhos sem fi o

apenas em estado seco e a uma temperatura ambiente de 10 a 40 °C.

5. Não guarde o acumulador em locais que

possam atingir uma temperatura superior a 40 °C, particularmente em automóveis que estejam estacionados ao sol.

6. Proteja os acumuladores contra sobrea-

quecimento! A sobrecarga, o carregamento excessivo ou a exposição à radiação solar directa podem provocar um sobreaquecimen- to e, consequentemente, a destruição das células. Nunca carregue nem trabalhe com acumuladores que tenham sofrido um sobre- aquecimento.

7. Armazenamento de acumuladores, carre-

gadores e do aparelho sem fi o. Guarde o aparelho sem fi o e o carregador apenas em espaços secos com uma temperatura ambi- ente de 10-40 °C. Guarde o acumulador de lítio em estado fresco e seco, a temperaturas na ordem dos 10-20 °C. Proteja-o contra a humidade do ar e a radiação solar directa! Guarde os acumuladores apenas se estive- Anl_MK_SD_3_6_1_Li_SPK7.indb 20Anl_MK_SD_3_6_1_Li_SPK7.indb 20 04.05.2020 13:30:2804.05.2020 13:30:28P

rem carregados (com pelo menos 40 % da sua capacidade de carga).

8. Não permita que o acumulador de lítio con-

gele. Os acumuladores que tenham estado guardados durante mais de 60 minutos a uma temperatura abaixo dos 0 °C devem ser eliminados.

9. Ao manusear acumuladores, tenha cuidado

com a carga electrostática: as descargas electrostáticas provocam danos no sistema electrónico de proteção e nas células da bateria! Por conseguinte, evite descargas electrostáticas e nunca toque nos pólos do acumulador! As baterias e aparelhos elétricos alimentados por bateria contêm materiais prejudiciais ao meio ambiente. Não deite as baterias ou os aparelhos sem fi o no lixo doméstico. Para uma eliminação ecologicamente correta, a bateria deve ser entregue num local de recolha adequado. Se não conhecer nenhum local de re- colha, deve consultar a administração autárquica. Para o envio correto de baterias de lítio com defeito/danifi cadas, solicitamos que contacte o nosso serviço de assistência técnica ou o ponto de venda onde adquiriu o aparelho. Ao enviar ou eliminar baterias ou o aparelho sem fi o, certifi que-se de que estes são emba- lados individualmente em sacos de plástico para evitar curto-circuitos e incêndios! Guarde as instruções de segurança num lo- cal seguro.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1)

4. Lâmpada de controlo da carga

5. Indicação da capacidade do acumulador

6. Interruptor de indicação da capacidade do

7. Tecla de bloqueio

10. Comutador para rotação à direita/esquerda

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de ingestão e asfi xia!

Aparafusadora sem fio

Manual de instruções original

Instruções de segurança

3. Utilização adequada

A serra circular manual destina-se a serrar em linha recta em madeira, em materiais similares à madeira e em plásticos. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso Anl_MK_SD_3_6_1_Li_SPK7.indb 21Anl_MK_SD_3_6_1_Li_SPK7.indb 21 04.05.2020 13:30:2804.05.2020 13:30:28P

comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Tensão de alimentação do motor: .........3,6 V d.c. Rotações em vazio: ..............................200 r.p.m. Rotação reversível direita/esquerda: ..............sim Tensão de carga do acumulador: .............5 V d.c. Corrente de carga do acumulador: .......... 500 mA Tensão de rede do carregador: ........................... ............................................100-240 V~ 50-60 Hz Tempo de carga: ......................................... 3-5 h Capacidade do acumulador: ..................... 1,5 Ah Tipo de acumulador: .....................................Lítio Peso: ..........................................................0,4 kg Carregue o pack de acumuladores apenas com o carregador fornecido (Chargeur MK-SD 3,6/1 Li). Perigo! Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 62841. Nível de pressão acústica L

................................................ 3 dB Nível de potência acústica L

...............................................3 dB Use uma proteção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direções) apurados de acordo com a EN 62841. Aparafusar sem choques Valor de emissão de vibração ah ≤ 1,312 m/s

Os valores totais de vibração e os valores de emissão de ruídos indicados foram medidos segundo um método de ensaio normalizado e podem ser utilizados para a comparação de uma ferramenta elétrica com outra. Os valores totais de vibração e os valores de emissão de ruídos indicados também podem ser utilizados para um cálculo provisório da carga. Aviso: As emissões de vibração e de ruído podem di- vergir dos valores indicados durante a utilização efetiva da ferramenta elétrica, consoante o tipo de utilização da mesma, em especial, o tipo de peça a trabalhar. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de proteção para pó adequada.

2. Lesões auditivas, caso não seja utilizada uma

proteção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada.

5. Antes da colocação em

funcionamento Perigo! Leia impreterivelmente estas indicações antes de colocar o martelo perfurador sem fi o em funcio- namento:

quadas e em perfeito estado.

3. Ao aparafusar em paredes e muros, verifi que

O acumulador está protegido contra descarga total. Um sistema de proteção integrado desliga o aparelho automaticamente, sempre que o acumulador estiver descarregado. Neste caso, o encaixe para bits deixa de rodar. Aviso! Quando o circuito de proteção do apa- relho se desligar, não accione o interruptor para ligar/desligar. Tal pode causar danos no acumu- lador. Verifi que se a tensão de rede indicada na placa de características corresponde à tensão de rede existente. Introduza o carregador na tomada e conecte o cabo de carga à ligação de carga. O carregamento inicia-se assim que o cabo de car- ga estiver ligado ao adaptador de carregamento. O LED vermelho (4) indica que o acumulador está a ser carregado. Quando o carregamento estiver concluído a lâmpada de controlo da carga (4) apaga-se. Aviso! Durante o carregamento é normal que o punho aqueça ligeiramente. Se o acumulador não carregar, verifi que

se existe tensão de rede na tomada

ou se existe um contacto correcto nos con- tactos de carregamento do carregador. Se mesmo assim não conseguir proceder ao carregamento do acumulador, pedimos-lhe que envie

e a aparafusadora para o nosso serviço de assistência técnica. Para o envio correto, contacte o nosso ser- viço de assistência técnica ou o ponto de venda onde adquiriu o aparelho. Ao enviar ou eliminar baterias ou o aparelho sem fi o, certifi que-se de que estes são emba- lados individualmente em sacos de plástico para evitar curto-circuitos e incêndios! Tendo em vista uma longa vida útil do pack de baterias, deve providenciar o seu recarregamento atempado. Isto é absolutamente necessário se verifi car que a capacidade do aparelho está a diminuir. Nunca deixe o pack de baterias descar- regar-se completamente. Esta situação poderia provocar uma avaria no pack de baterias!

6.2 Comutador do sentido de rotação

(fi gura 3/pos. 10) Com o interruptor corrediço por cima do interrup- tor para ligar/desligar pode ajustar o sentido de rotação da aparafusadora sem fi o e protegê-la contra ligações inadvertidas. Pode optar entre ro- tação para a esquerda e para a direita. O sentido de rotação só deve ser comutado com a ferra- menta parada a fi m de evitar danos na engre- nagem. Se o interruptor corrediço se encontrar na posição central, o interruptor para ligar/desligar está bloqueado.

A luz LED (2) permite manter iluminado o local de aparafusamento se a luminosidade for fraca. Para ligar, prima o interruptor (3), para desligar, prima novamente o interruptor (3).

6.5 Ajuste do ângulo (fi gura 4/pos. 7)

A aparafusadora pode ser fi xada em 2 posições angulares diferentes. Para tal, deve manter pre- mida a tecla de bloqueio (7) e colocar a apara- fusadora na posição desejada. Largue a tecla de bloqueio (7) em seguida. Atenção! Antes da colocação em funcionamento, verifi que se a aparafusadora se encontra na po- sição angular pretendida.

6.6 Indicação da capacidade do acumulador

(fi gura 5) Retire a aparafusadora sem fi o do carregador ou da estação de carga. Prima o interruptor para a indicação da capacida- de do acumulador (6). A indicação da capacidade do acumulador (5) assinala o nível de carga do mesmo a partir do LED tricolor. Todos os LEDs acesos: O acumulador está completamente carregado. LED amarelo e vermelho acesos: O acumulador dispõe de carga residual sufi ci- ente. Anl_MK_SD_3_6_1_Li_SPK7.indb 23Anl_MK_SD_3_6_1_Li_SPK7.indb 23 04.05.2020 13:30:2804.05.2020 13:30:28P

LED vermelho: O acumulador está vazio, carregue-o.

6.7 Substituição do acessório (fi gura 6)

Atenção! Sempre que efectuar trabalhos na apar- afusadora sem fi o (p. ex. substituição do acessór- io; manutenção; etc.), deve colocar o comutador do sentido de rotação na posição central. Introduza o bit (a) no encaixe para bits (1). Para remover o bit (a) retire-o novamente do en- caixe para bits (1).

Utilize, de preferência, parafusos com centragem automática (p. ex. Torx, fenda em cruz), que ga- rantem um trabalho seguro. Certifi que-se de que o bit utilizado e o parafuso coincidem em forma e tamanho.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha da corrente antes de qualquer tra- balho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta elétrica na embalagem original. Anl_MK_SD_3_6_1_Li_SPK7.indb 24Anl_MK_SD_3_6_1_Li_SPK7.indb 24 04.05.2020 13:30:2904.05.2020 13:30:29P

Só para países da UE Não deite as ferramentas elétricas para o lixo doméstico! Segundo a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletróni- cos e a respetiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recol- hidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequa- damente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a um ponto de re- colha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respetiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas. Anl_MK_SD_3_6_1_Li_SPK7.indb 25Anl_MK_SD_3_6_1_Li_SPK7.indb 25 04.05.2020 13:30:2904.05.2020 13:30:29P

CONDIÇÕES DA GARANTIA E SERVIÇO PÓS-VENDA Termos da garantia A garantia da Mc Kenzie cobre defeitos de fabrico ou de material. Não é coberto o seguinte: utilização, manutenção, reparações, quando não tiverem sido respeitadas as indicações da Mc Kenzie, modifi cações pessoais que tenham sido feitas num produto, danos da embalagem. As peças designadas como „peças de desgaste“ não são abrangidas pelos termos da garantia. Estão excluídos da garantia: as peças de desgaste tipo discos, lamelas, fi os, correntes, guias, uniões roscadas, brocas, mechas, tupias, serras, bobinas. Os produtos têm de ser utilizados em condições normais e para fi ns não comerciais. As ferramentas que forem utilizadas para lixar estuque são excluídas da garantia. Os produtos devolvidos têm de estar completos (por exemplo baterias, acessórios, etc.). Duração da garantia A garantia da Mc Kenzie é válida por um período de três anos, a partir da data de aquisição do produ- to, o que tem de ser comprovado mediante apresentação do talão de compra ou da fatura emitida pelo revendedor. Procedimento do serviço pós-venda para a gama de produtos Mc Kenzie Produtos com garantia válida Se o cliente detetar um defeito numa ferramenta elétrica portátil da gama de produtos da Mc Kenzie e se tiver adquirido esta ferramenta há menos de três anos, pode usufruir do direito à garantia. O produto tem de ser entregue na loja, juntamente com o talão de compra. As peças sobressalentes consideradas impreterivelmente necessárias, para as quais não são neces- sários quaisquer trabalhos técnicos, estão disponíveis por um período de cinco anos. Anl_MK_SD_3_6_1_Li_SPK7.indb 26Anl_MK_SD_3_6_1_Li_SPK7.indb 26 04.05.2020 13:30:2904.05.2020 13:30:29- 27 - Anl_MK_SD_3_6_1_Li_SPK7.indb 27Anl_MK_SD_3_6_1_Li_SPK7.indb 27 04.05.2020 13:30:2904.05.2020 13:30:29EH 05/2020 (01) Anl_MK_SD_3_6_1_Li_SPK7.indb 28Anl_MK_SD_3_6_1_Li_SPK7.indb 28 04.05.2020 13:30:2904.05.2020 13:30:29
