MANUAL DE UTILIZADOR MK-CD 18-2 2B Li McKenzie

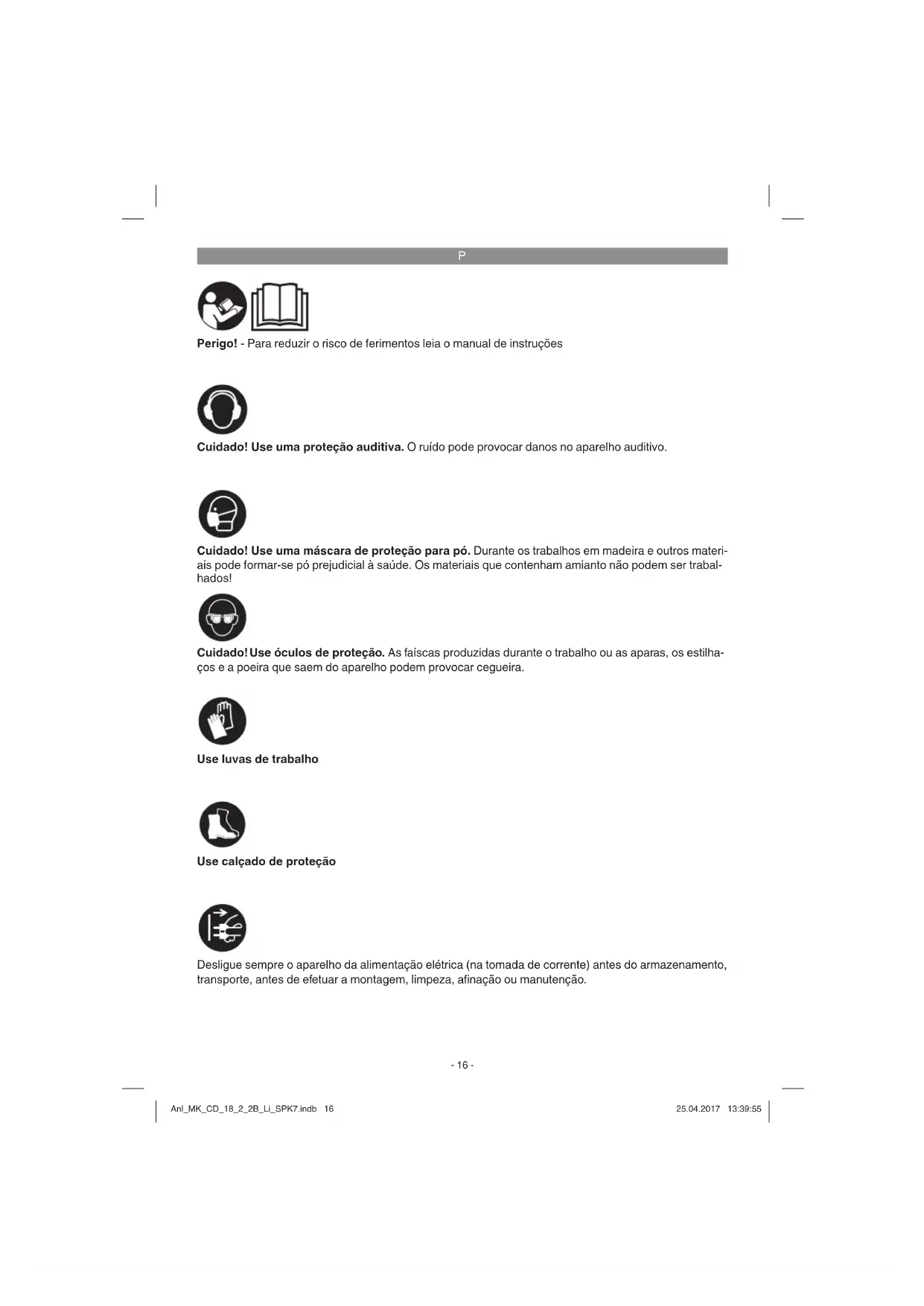

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use óculos de proteção. As faíscas produzidas durante o trabalho ou as aparas, os estilha- ços e a poeira que saem do aparelho podem provocar cegueira. Cuidado! Use uma proteção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use uma máscara de proteção para pó. Durante os trabalhos em madeira e outros materi- ais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabal- hados! Use luvas de trabalho Use calçado de proteção Desligue sempre o aparelho da alimentação elétrica (na tomada de corrente) antes do armazenamento, transporte, antes de efetuar a montagem, limpeza, afi nação ou manutenção. Anl_MK_CD_18_2_2B_Li_SPK7.indb 16Anl_MK_CD_18_2_2B_Li_SPK7.indb 16 25.04.2017 13:39:5525.04.2017 13:39:55P

Apenas para utilização no interior. Perigo A velocidade só deve ser comutada com a ferramenta parada a fi m de evitar danos na engre- nagem Armazenar os acumuladores apenas em espaços secos com uma temperatura am- biente de +10°C - +40°C. Armazenar os acumuladores sempre carregados (com, no mín., 40% de carga). Anl_MK_CD_18_2_2B_Li_SPK7.indb 17Anl_MK_CD_18_2_2B_Li_SPK7.indb 17 25.04.2017 13:39:5525.04.2017 13:39:55P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. A designação “ferramenta elétrica” usada nas instruções de segurança refere-se às ferramentas alimentadas por corrente elétrica (com cabo elé- trico) e às ferramentas alimentadas por acumula- dor (sem cabo elétrico).

1. Segurança no local de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Áreas de trabalho desar- rumadas ou com pouca iluminação aumen- tam o perigo de acidentes. b) Não utilize a ferramenta elétrica em am- bientes potencialmente explosivos, onde haja líquidos, gases ou poeiras infl amá- veis. As ferramentas elétricas produzem faís- cas que podem infl amar o pó ou os vapores. c) Mantenha as crianças e outras pessoas afastadas durante a utilização da ferra- menta elétrica. Uma distração pode fazê-lo perder o controlo do aparelho.

2. Segurança elétrica

a) A fi cha de ligação da ferramenta elétrica tem de ser compatível com a tomada. A fi cha nunca pode ser alterada. Não utilize fi chas adaptadoras em conjunto com ferramentas elétricas com ligação à terra. Fichas não alteradas e tomadas de energia compatíveis diminuem o risco de choque elé- trico. b) Evite o contacto físico com as superfícies ligadas à terra, como tubos, aquecimen- tos, fogões, frigorífi cos. Existe um maior risco de choque elétrico, se o seu corpo esti- ver em contacto com a terra. c) Mantenha as ferramentas elétricas afastadas da chuva e da humidade. A ent- rada de água num aparelho elétrico aumenta o risco de choque elétrico. d) Não utilize o cabo para outro fi m que não o previsto, como para transportar ou pendurar a ferramenta elétrica ou para re- tirar a fi cha da tomada. Mantenha o cabo afastado de fontes de calor, do óleo, das arestas vivas ou das partes móveis do aparelho. Cabos danifi cados ou emaranha- dos aumentam o risco de choque elétrico. e) Se trabalhar com uma ferramenta elé- trica ao ar livre, use apenas cabos de extensão adequados para o exterior. A utilização de um cabo de extensão adequado para o exterior diminui o risco de choque elé- trico. f) Se não for possível evitar a utilização da ferramenta elétrica num ambiente húmi- do, use um disjuntor de corrente diferen- cial residual. A utilização de um disjuntor de corrente diferencial residual diminui o risco de choque elétrico.

3. Segurança das pessoas

a) Esteja sempre atento, preste atenção ao que está a fazer e proceda de modo sensato com uma ferramenta elétrica. Não utilize a ferramenta elétrica, se estiver cansado ou sob a infl uência de drogas, álcool ou de medicamentos. Um momento de distração durante a utilização da ferramenta elétrica pode causar ferimentos graves. b) Use equipamento de proteção individu- al e use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra o pó, cal- çado de segurança antiderrapante, capacete de proteção ou proteção auditiva, de acordo com o tipo e utilização de ferramenta elétrica, diminui o risco de ferimentos. c) Evite uma colocação em funcionamento inadvertida. Assegure-se de que a fer- ramenta elétrica está desligada antes de pegar nela, de a transportar ou ligar à alimentação de corrente e/ou ao acu- mulador. Se tiver o dedo no interruptor ao Anl_MK_CD_18_2_2B_Li_SPK7.indb 18Anl_MK_CD_18_2_2B_Li_SPK7.indb 18 25.04.2017 13:39:5525.04.2017 13:39:55P

transportar a ferramenta elétrica ou se esta estiver ligada quando estabelece a ligação à corrente, há o risco de acidente. d) Antes de ligar a ferramenta elétrica, retire as ferramentas de ajuste ou as chaves de parafusos. Se se encontrar uma ferramenta ou chave, numa peça em rotação do aparel- ho, pode provocar ferimentos. e) Evite posições inadequadas. Certifi que- se de que está numa posição segura e mantenha sempre o equilíbrio. Dessa forma, pode controlar melhor a ferramenta elétrica em situações inesperadas. f) Use vestuário adequado. Não use rou- pa larga ou jóias. Mantenha o cabelo, o vestuário e as luvas afastados das peças em movimento. O vestuário largo, as jóias ou o cabelo comprido podem ser apanhados pelas peças em movimento. g) Se puderem ser montados dispositivos de aspiração de pó e dispositivos de recolha de pó, certifi que-se de que estes estão ligados e são usados corretamen- te. A utilização de um aspirador de pó diminui os perigos provocados pelo pó.

4. Utilização e manuseamento da ferramen-

ta elétrica a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica adequada para o seu trabalho. Trabalha melhor e com maior se- gurança com a ferramenta elétrica adequada dentro dos limites de potência indicados. b) Não utilize ferramentas elétricas com o interruptor danifi cado. Uma ferramenta elé- trica que não possa ser ligada ou desligada é perigosa e tem de ser reparada. c) Desligue a fi cha da tomada e/ou remova o acumulador antes de efetuar ajustes no aparelho, trocar peças acessórias ou colocar o aparelho de parte. Esta medida de prevenção evita o arranque inadvertido da ferramenta elétrica. d) Guarde as ferramentas elétricas que não estejam a ser usadas fora do alcance das crianças. Não deixe que o aparelho seja usado por pessoas que não estejam familiarizadas com ele ou que não ten- ham lido estas indicações. As ferramentas elétricas são perigosas se forem usadas por pessoas inexperientes. e) Trate da conservação da ferramenta elé- trica com cuidado. Verifi que se as peças móveis funcionam sem problemas e se não estão perras, se existem peças par- tidas ou danifi cadas, que infl uenciem o funcionamento da ferramenta elétrica. As peças danifi cadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes são causados por ferramentas elé- tricas mal conservadas. f) Mantenha os acessórios de corte afi ados e limpos. Os acessórios de corte cuidados e com as arestas de corte afi ados encravam-se menos e são mais fáceis conduzir. g) Respeite estas indicações quando utilizar a ferramenta elétrica, acessórios, ferra- mentas de trabalho, etc. Tenha atenção às condições de trabalho e ao trabalho a realizar. O uso de ferramentas elétricas para fi ns diferentes do previsto pode originar situ- ações perigosas.

5. Utilização e manuseamento da ferramen-

ta sem fi o a) Os acumuladores só podem ser carre- gados nos carregadores recomendados pelo fabricante. Um carregador que seja indicado para determinado tipo de acumula- dores e seja usado noutro poderá provocar um incêndio. b) Nas ferramentas elétricas só podem ser usados os acumuladores previstos. A uti- lização de outros acumuladores pode causar ferimentos e incêndios. c) O acumulador que não estiver a ser usa- do deve ser mantido afastado de clipes, moedas, chaves, pregos, parafusos e outros pequenos objetos metálicos, que poderiam provocar a ligação em ponte dos contactos. Um curto-circuito entre os contactos do acumulador pode resultar em queimaduras ou incêndios. d) Uma utilização imprópria pode fazer sair líquido do acumulador. Evite o contacto com esta substância. Em caso de con- tacto, enxagúe bem com água. Para além disso, se o líquido entrar em contacto com os olhos, consulte um médico. O líquido saído do acumulador pode provocar irritações cutâneas ou queimaduras.

a) Deixe a ferramenta elétrica ser reparada apenas por pessoal técnico qualifi cado e apenas com peças sobresselentes origi- nais. Dessa forma, fi ca garantida a seguran- ça da ferramenta elétrica. Anl_MK_CD_18_2_2B_Li_SPK7.indb 19Anl_MK_CD_18_2_2B_Li_SPK7.indb 19 25.04.2017 13:39:5525.04.2017 13:39:55P

Segure o aparelho pelas superfícies isoladas próprias sempre que executar trabalhos nos quais o parafuso ou a ferramenta que está a utilizar possam perfurar cabos elétricos escondidos. O contacto com um cabo de cor- rente elétrica pode eletrifi car as peças metálicas do aparelho e provocar um choque elétrico. Instruções de segurança especiais A produção de todos os nossos packs de acumu- ladores é feita com extremo cuidado, para poder proporcionar acumuladores com fl uxo energético máximo, durabilidade e segurança. As células dos acumuladores dispõem de dispositivos de segurança de diversos níveis. Cada uma das células é, em primeiro lugar, formatada e são recolhidas as suas curvas caraterísticas elétricas. Estes dados são depois utilizados para poder agrupar os melhores packs de acumuladores possíveis. Apesar de todas as medidas de segurança adicionais, o manuseamento dos acumuladores dever ser efetuado com extre- mo cuidado. Para um funcionamento seguro, devem respeitar-se impreterivelmente os seguintes pontos. Só é possível garantir um funcionamento se- guro se as células não apresentarem danos! O manuseamento incorreto pode provocar danos nas células. Atenção! As análises confi rmam que a utilização e a manutenção incorretas são as principais cau- sas de danos provocados por acumuladores de elevado rendimento. Indicações sobre o acumulador

1. O pack de acumuladores do aparelho sem fi o

não está carregado quando é fornecido. Por conseguinte, tem de carregar o acumulador antes da primeira colocação em funciona- mento.

2. Evite ciclos de descarga muito intensos, de

forma a manter o rendimento ideal do acumu- lador! Carregue regularmente o acumulador.

3. Guarde o acumulador frio, idealmente a uma

temperatura de 15°C, e com uma carga de pelo 40% da sua capacidade.

4. Os acumuladores de lítio estão sujeitos a um

desgaste natural. O acumulador deverá ser substituído, o mais tardar, quando a capa- cidade do aparelho só corresponder a 80% daquela que possui quando novo! As células com falhas de um pack de acumuladores envelhecido já não conseguem responder às elevadas exigências em termos de potência e constituem, portanto, um risco para a segu- rança.

5. Não deite os acumuladores usados para o

lume. Perigo de explosão!

6. Não deve incendiar o acumulador ou expô-lo

7. Não deixe descarregar completamente os

acumuladores! O descarregamento total danifi ca as células do acumulador. A causa mais frequente para o descarregamento total dos packs de acu- muladores é o armazenamento prolongado ou a não utilização de acumuladores total- mente descarregados. Termine imediatamen- te o trabalho assim que se note uma redução substancial da potência ou quando o sistema eletrónico de proteção for accionado. Arma- zene o acumulador apenas depois que este esteja completamente carregado.

8. Proteja o acumulador ou o aparelho cont-

ra sobrecargas! Uma eventual sobrecarga conduz rapidamen- te a um sobreaquecimento e à destruição das células no interior da carcaça do acumulador, sem que o sobreaquecimento se torne evi- dente.

9. Evite danos e choques!

Substitua de imediato os acumuladores que tenham sofrido quedas de alturas superiores a um metro ou que tenham sido sujeitos a choques violentos, mesmo que a respetiva carcaça não apresente quaisquer danos evidentes. As células no interior dos acumu- ladores podem ter sofrido sérios danos. Para tal, respeite também as indicações sobre a eliminação.

10. Por motivos de segurança, em caso de so-

brecarga ou sobreaquecimento, o sistema integrado de desligamento de segurança desliga o aparelho. Atenção! Não accione o interruptor para ligar/desligar se o sistema de desligamento de segurança tiver desligado o aparelho. Tal pode causar danos no acumula- dor.

11. Utilize apenas acumuladores originais. A uti-

lização de outros acumuladores pode causar ferimentos, explosão e perigo de incêndio. Anl_MK_CD_18_2_2B_Li_SPK7.indb 20Anl_MK_CD_18_2_2B_Li_SPK7.indb 20 25.04.2017 13:39:5625.04.2017 13:39:56P

Indicações sobre o carregador e o carrega- mento

1. Respeite os dados indicados na placa de

e arestas vivas. Os cabos danifi cados devem ser imediatamente substituídos por um técni- co devidamente qualifi cado.

3. Mantenha o carregador, os acumuladores e o

aparelho sem fi o longe do alcance das crian- ças.

4. Não deve utilizar carregadores danifi cados.

5. Não utilize o carregador juntamente fornecido

para carregar outros aparelhos sem fi o.

6. O pack de acumuladores aquece quando é

sujeito a grandes esforços. Antes de iniciar o processo de carregamento, deixe o pack de acumuladores arrefecer até atingir a tempera- tura ambiente.

7. Não carregue demasiadamente os acu-

muladores! Respeite os tempos máximos de carga. Estes tempos de carga são válidos apenas para acumuladores descarregados. Ligar à cor- rente por diversas vezes um acumulador que esteja total ou parcialmente carregado prov- oca uma sobrecarga e, consequentemente, a danifi cação das células. Não deixe os acumuladores ligados ao carregador durante vários dias.

8. Nunca utilize nem carregue acumulado-

res, se supuser que o seu último carrega- mento foi efetuado há mais de 12 meses. As probabilidades de que o acumulador esteja já gravemente danifi cado (descarrega- mento total) são elevadas.

9. O carregamento a uma temperatura inferior a

10 °C pode causar danos químicos na célula e provocar um incêndio.

10. Não utilize acumuladores que tenham aque-

cido durante o processo de carregamento, pois as respetiva células podem fi car grave- mente danifi cadas.

11. Não volte a utilizar quaisquer acumuladores

que tenham fi cado abaulados ou deformados durante o processo de carregamento, ou que apresentem sintomas anormais (emissão de gases, estalidos, sibilos, ...)

12. Não deixe o acumulador descarregar com-

pletamente (grau de descarga recomendado: máx. 80 %). A descarga total provoca um envelhecimento prematuro das células do acumulador.

13. Nunca deixe as baterias a carregar sem vi-

gilância! Proteção contra fatores ambientais

1. Use vestuário de trabalho adequado. Use

2. Proteja o aparelho sem fi o e o carregador

contra a humidade e a chuva. A humidade e a chuva podem provocar sérios danos nas células.

3. Não utilize o aparelho sem fi o e o carregador

onde existam vapores e líquidos infl amáveis.

4. Utilize o carregador e os aparelhos sem fi o

apenas em estado seco e a uma temperatura ambiente de 10 a 40 °C.

5. Não guarde o acumulador em locais que

possam atingir uma temperatura superior a 40 °C, particularmente em automóveis que estejam estacionados ao sol.

6. Proteja os acumuladores contra sobrea-

quecimento! A sobrecarga, o carregamento excessivo ou a exposição à radiação solar direta podem provocar um sobreaquecimen- to e, consequentemente, a destruição das células. Nunca carregue nem trabalhe com acumuladores que tenham sofrido um sobre- aquecimento – substitua-os de imediato.

7. Armazenamento de acumuladores, carre-

gadores e do aparelho sem fi o. Guarde o aparelho sem fi o e o carregador apenas em espaços secos com uma temperatura ambi- ente de 10-40 °C. Guarde o acumulador de lítio em estado fresco e seco, a temperaturas na ordem dos 10-20 °C. Proteja-o contra a humidade do ar e a radiação solar direta! Gu- arde os acumuladores apenas se estiverem carregados (com pelo menos 40 % da sua capacidade de carga).

8. Não permita que o acumulador de lítio con-

gele. Os acumuladores que tenham estado guardados durante mais de 60 minutos a uma temperatura abaixo dos 0 °C devem ser eliminados.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1)

1. Ajuste do binário (anel de ajuste)

2. Bucha de aperto rápido

3. Comutador do sentido de rotação

10. Comutador 1.ª – 2.ª velocidade

11. Indicação da capacidade do acumulador

12. Interruptor de indicação da capacidade do

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de ingestão e asfi xia!

Aparafusador sem fio

Manual de instruções original

3. Utilização adequada

A aparafusador com acumulador é adequada para aparafusar e desaparafusar parafusos, bem como para furar madeira, metal e plástico. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

Alimentação de tensão do motor: ..........18 V d.c. Rotações com marcha em vazio: ......................... .............................................. 0-350/0-1150 r.p.m. Escalões do binário: .................................... 19+1 Rotação reversível direita/esquerda: ..............sim Área de aperto da bucha: ................. máx. 10 mm Tensão de carga do acumulador: ...........21 V d.c. Corrente de carga do acumulador: ..............1,5 A Tensão de rede do carregador: ..................................................100-240 V~50 Hz Tempo de carga: ...............................máx. 1 hora Tipo de acumulador: .................................. Li-Ion Numero de cēlulas do acumulador: ................... 5 Capacidade do acumulador: ...................... 1,5 Ah Peso: ..........................................................1,5 kg Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 60745. Nível de pressão acústica L

................................................ 3 dB Nível de potência acústica L

...............................................3 dB Use uma proteção auditiva. O ruído pode provocar danos auditivos. Anl_MK_CD_18_2_2B_Li_SPK7.indb 22Anl_MK_CD_18_2_2B_Li_SPK7.indb 22 25.04.2017 13:39:5625.04.2017 13:39:56P

Valores totais de vibração (soma vetorial de três direções) apurados de acordo com a EN 60745. Furar em metal Valor de emissão de vibração a h, D = 1,310 m/s

Aparafusar sem percussão Valor de emissão de vibração a

O valor de emissão de vibração indicado foi medido segundo um método de ensaio normaliz- ado, podendo, consoante o tipo de utilização da ferramenta elétrica, sofrer alterações e em casos excecionais ultrapassar o valor indicado. O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta elétrica. O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de proteção para pó adequada.

2. Lesões auditivas, caso não seja utilizada uma

proteção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada.

5. Antes da colocação em

funcionamento Leia impreterivelmente estas indicações antes de colocar a farramenta sem fi o em funcionamento:

aparafusadoras próprias e em perfeitas con- dições.

3. Antes de furar e aparafusar em paredes e

muros, verifi que se existem condutores elétri- cos, canalizações de gás e de água.

1. Retire o acumulador (5) do punho (fi gura 2),

premindo as teclas de engate (8) do acumu- lador (5).

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (6) à tomada.

4. Os dois LEDs acendem-se. Encaixe o ad-

aptador de carregamento (7) no acumulador (5). O LED verde apaga-se. Isto indica que o acumulador está a ser carregado. Quando o carregamento terminar, após aprox. 1 hora, acendem-se novamente os dois LEDs. Du- rante o processo de carregamento, a bateria pode aquecer ligeiramente, o que é perfeita- mente normal. Se o pack de acumuladores não se conseguir carregar, verifi que

se existe tensão de rede na tomada.

se existe um contacto correto nos contactos de carregamento do carregador. Se continuar a não ser possível carregar o pack de acumuladores, envie

e o pack de acumuladores para o nosso serviço de assistência técnica. Tendo em vista uma longa vida útil do pack de acumuladores, deve providenciar o seu recarre- gamento atempado. Isto é absolutamente neces- sário se verifi car que a capacidade da aparafusa- dora sem fi o está a diminuir. Anl_MK_CD_18_2_2B_Li_SPK7.indb 23Anl_MK_CD_18_2_2B_Li_SPK7.indb 23 25.04.2017 13:39:5625.04.2017 13:39:56P

6.2 Ajuste do binário (fi g. 4/pos. 1)

A aparafusadora sem fi o está equipada com um ajuste mecânico do binário. O binário para um determinado tamanho do par- afuso é regulado no anel de ajuste (1). O binário depende de vários fatores:

do tipo e da dureza do material a ser trabal- hado.

do tipo e do comprimento dos parafusos uti- lizados.

das exigências inerentes às uniões roscadas. O movimento em roda livre da embraiagem, acompanhado de um matraquear, indica que o binário ajustado foi alcançado. Atenção! O anel de ajuste para o binário só deve ser regulado com a ferramenta parada.

6.3 Furar (fi g. 4/pos. 1)

Para furar, posicione o anel de ajuste do binário no último nível „Broca“. No nível „Furar“, o acopla- mento de fricção está inactivo. O binário máximo está disponível para furar.

6.4 Comutador do sentido de rotação (fi g. 5/

pos. 3) Com o interruptor corrediço por cima do interrup- tor para ligar/desligar, pode ajustar o sentido de rotação da aparafusadora sem fi o e protegê-la contra ligações inadvertidas. Pode optar entre rotação à esquerda e à direita. O sentido de ro- tação só deve ser comutado com a ferramenta parada a fi m de evitar danos na engrenagem. Se o interruptor corrediço se encontrar na posição central, o interruptor para ligar/desligar está blo- queado.

6.5 Interruptor para ligar/desligar

(fi g. 5/pos. 4) Com o interruptor para ligar/desligar, pode co- mandar as rotações de forma contínua. Quanto mais pressionar o interruptor, maiores serão as rotações da aparafusadora sem fi o.

6.6 Substituição do acessório (fi gura 6)

Atenção! Em todos os trabalhos na aparafusado- ra sem fi o (p. ex. substituição do acessório; manu- tenção; etc.) coloque o comutador do sentido de rotação (3) na posição central da aparafusadora sem fi o.

A aparafusadora sem fio está equipada com uma bucha de aperto rápido (2) com bloqueio automático do veio.

A abertura da bucha (a) tem de ter tamanho suficiente para receber a ferramenta (brocas ou pontas aparafusadoras).

Escolha a ferramenta adequada. Empurre a ferramenta o mais possível para dentro da abertura da bucha (a).

Rode bem a bucha (2) e verifique de seguida se a ferramenta está bem assente.

Utilize, de preferência, parafusos com centragem automática (p. ex. Torx, fenda em cruz), que ga- rantem um trabalho seguro. Certifi que-se de que o bit utilizado e o parafuso coincidem em forma e tamanho. O ajuste do binário deve ser efetuado de acordo com o tamanho do parafuso, tal como descrito nas instruções.

6.8 Suporte magnético de parafusos

(fi g. 4/pos. 9) Os parafusos podem estar fi xados no respectivo suporte magnético, fi cando, assim, prontos a se- rem usados durante o trabalho.

6.9 Comutação 1.ª / 2.ª velocidade

(fi g. 4/pos. 10) Dependendo da posição do comutador, pode trabalhar com uma rotação mais alta ou mais baixa. A velocidade só deve ser comutada com a ferramenta parada a fi m de evitar danos na engrenagem.

6.10 Indicação da capacidade do acumulador

(fi g. 2/ pos. 11) Prima o interruptor para a indicação da capacida- de do acumulador (12). A indicação da capacida- de do acumulador (11) assinala o nível de carga do mesmo a partir do LED tricolor. Todos os LEDs acesos: O acumulador está completamente carregado. LED amarelo e vermelho acesos: O acumulador dispõe de carga residual sufi ci- ente. LED vermelho: O acumulador está vazio, carregue-o

6.11 Luz LED (fi gura 2 / pos. 13)

A luz LED (13) proporciona uma iluminação adicional do local de aparafusamento ou de per- furação. A luz LED (13) acende-se automatica- mente, assim que premir o interruptor para ligar/ desligar (4). Anl_MK_CD_18_2_2B_Li_SPK7.indb 24Anl_MK_CD_18_2_2B_Li_SPK7.indb 24 25.04.2017 13:39:5625.04.2017 13:39:56P

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha da corrente antes de qualquer tra- balho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho direta- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

7.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respetivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta elétrica na embala- gem original. Anl_MK_CD_18_2_2B_Li_SPK7.indb 25Anl_MK_CD_18_2_2B_Li_SPK7.indb 25 25.04.2017 13:39:5625.04.2017 13:39:56P

Só para países da UE Não deite as ferramentas elétricas para o lixo doméstico! Segundo a diretiva europeia 2012/19/CE relativa aos resíduos de equipamentos elétricos e eletrónicos e a respetiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequa- damente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a um ponto de re- colha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respetiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrónicos, que acompanham os aparelhos usados. Anl_MK_CD_18_2_2B_Li_SPK7.indb 26Anl_MK_CD_18_2_2B_Li_SPK7.indb 26 25.04.2017 13:39:5625.04.2017 13:39:56P

CONDIÇÕES DA GARANTIA E SERVIÇO PÓS-VENDA Termos da garantia A garantia da Mc Kenzie cobre defeitos de fabrico ou de material. Não é coberto o seguinte: utilização, manutenção, reparações, quando não tiverem sido respeitadas as indicações da Mc Kenzie, modifi cações pessoais que tenham sido feitas num produto, danos da embalagem. As peças designadas como „peças de desgaste“ não são abrangidas pelos termos da garantia. Estão excluídos da garantia: as peças de desgaste tipo discos, lamelas, fi os, correntes, guias, uniões roscadas, brocas, mechas, tupias, serras, bobinas. Os produtos têm de ser utilizados em condições normais e para fi ns não comerciais. As feramentas que forem utilizadas para lixar estuque são excluídas da garantia. Os produtos devolvidos têm de estar completos (por exemplo baterias, acessórios, etc.). Duração da garantia A garantia da Mc Kenzie é válida por um período de três anos, a partir da data de aquisição do produ- to, o que tem de ser comprovado mediante apresentação do talão de compra ou da fatura emitida pelo revendedor. Procedimento do serviço pós-venda para a gama de produtos Mc Kenzie Produtos com garantia válida Se o cliente detetar um defeito numa ferramenta elétrica portátil da gama de produtos da Mc Kenzie e se tiver adquirido esta ferramenta há menos de três anos, pode usufruir do direito à garantia. O produto tem de ser entregue na loja, juntamente com o talão de compra. As peças sobressalentes consideradas impreterivelmente necessárias, para as quais não são neces- sários quaisquer trabalhos técnicos, estão disponíveis por um período de cinco anos. Anl_MK_CD_18_2_2B_Li_SPK7.indb 27Anl_MK_CD_18_2_2B_Li_SPK7.indb 27 25.04.2017 13:39:5625.04.2017 13:39:56PL
