INSTRUKCJA OBSŁUGI MK-CD 18-2 2B Li McKenzie

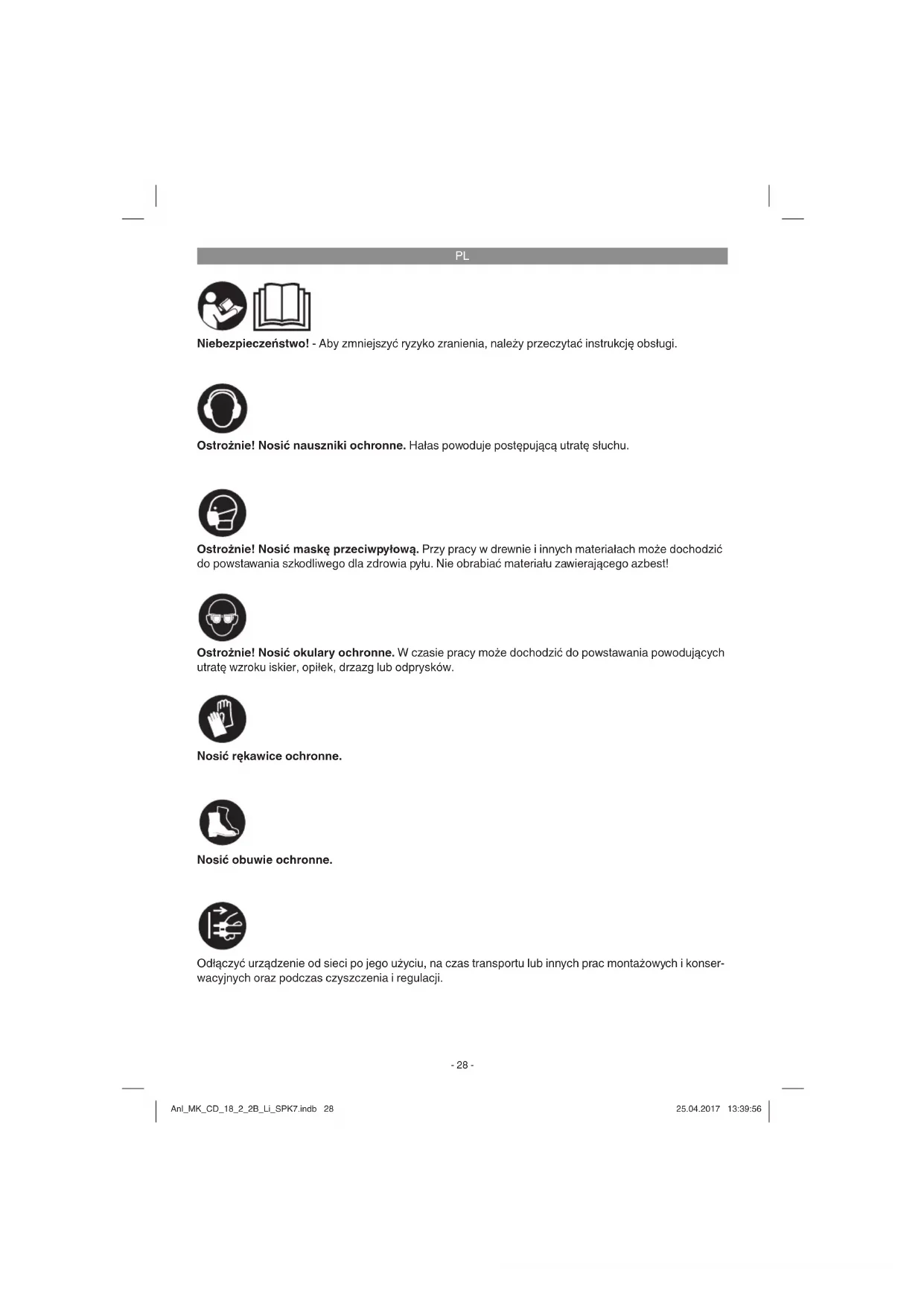

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi. Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków. Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu. Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest! Nosić rękawice ochronne. Nosić obuwie ochronne. Odłączyć urządzenie od sieci po jego użyciu, na czas transportu lub innych prac montażowych i konser- wacyjnych oraz podczas czyszczenia i regulacji. Anl_MK_CD_18_2_2B_Li_SPK7.indb 28Anl_MK_CD_18_2_2B_Li_SPK7.indb 28 25.04.2017 13:39:5625.04.2017 13:39:56PL

Aby uniknąć uszkodzeń mechanizmu biegi wolno przełączać tylko jeśli urządzenie jest wyłączone Wyłącznie do użytku wewnątrz pomieszczeń. Niebezpieczeństwo! Akumulatory należy przechowywać w suchym pomieszczeniu o temperaturze między +10°C a +40°C. Przechowywać wyłącznie naładowane akumulatory (przynajmniej 40%). Anl_MK_CD_18_2_2B_Li_SPK7.indb 29Anl_MK_CD_18_2_2B_Li_SPK7.indb 29 25.04.2017 13:39:5625.04.2017 13:39:56PL

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać zasad bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ zasadami bezpieczeństwa. Proszę zachować instrukcję i zasady bezpieczeństwa, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/zasady bezpieczeństwa. Nie odpowiada- my za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i zasad bezpieczeństwa.

1. Zasady bezpieczeństwa

Niebezpieczeństwo! Przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcję. Nieprzestrze- ganie instrukcji i zasad bezpieczeństwa może doprowadzić do porażenia prądem, niebezpieczeństwa pożaru lub ciężkiego zranie- nia. Proszę zachować na przyszłość zasady dotyczące bezpieczeństwa i instrukcję. Poniżej zastosowane pojęcie „elektronarzędzi“ odnosi się do zasilanych sieciowo elektronarzędzi (z kablem sieciowym) i zasilanych akumulatorowo elektronarzędzi (bez kabla sieciowego).

1. Bezpieczeństwo miejsca pracy

a) Miejsce pracy utrzymywać w czystości. Nieporządek i złe oświetlenie miejsca pracy mogą prowadzić do wypadków. b) Nie należy pracować elektronarzędziem w zagrożonym eksplozją otoczeniu, w pobliżu łatwopalnych substancji, gazów i pyłów. Elektronarzędzia wywołują iskry, które mogą zapalić kurz i opary. c) W trakcie użytkowania elektronarzędzi, dzieci i inne osoby należy trzymać z dala od obszaru pracy. Odwrócenie uwagi od wykonywanej pracy może spowodować utratę kontroli nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do kontaktu. Wtyczka nie może być w żaden sposób zmieniona. Nie stosować wty- czki adaptacyjnej razem z uziemionymi elektronarzędziami. Nie zmienione wtyczki i pasujące gniazdka zmniejszają ryzyko porażenia prądem. b) Unikać zetknięcia części ciała z uziemio- nymi powierzchniami, np. rurami, elemen- tami grzejnymi, kuchenkami, lodówkami. Kiedy Państwa ciało jest uziemione istnieje większe ryzyko porażenia prądem . c) Chronić urządzenie przed deszczem i wilgocią. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem. d) Nie używać kabla niezgodnie z przez- naczeniem, w celu przeniesienia urządzenia lub wyjęcia wtyczki z gniazd- ka. Trzymać kabel z dala od gorąca, oleju, ostrych kantów albo ruchomych części urządzenia. Uszkodzony lub przerwany ka- bel podnosi ryzyko porażenia prądem. e) Praca z elektronarzędziem na zewnątrz, wymaga zastosowania przedłużacza, który dopuszczony jest do pracy na zewnątrz. Zastosowanie przedłużacza przez- naczonego do pracy na zewnątrz, zmniejszy ryzyko porażenia prądem. f) Jeżeli użycie elektronarzędzia w wilgot- nym otoczeniu jest konieczne, należy użyć wyłącznika ochronnego prądowego. Użycie wyłącznika ochronnego prądowego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Należy zachować ostrożność, uważać na to, co się robi i poruszać się z rozwagą przy pracy z urządzeniem. Nie używać urządzenia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi podczas używania elektronarzędzia może prowadzić do poważnych zranień. b) Podczas pracy z elektronarzędziem należy zawsze nosić okulary ochron- ne, odzież oraz wyposażenie ochron- ne. Należy nosić odzież i wyposażenie ochronne, takie jak maskę ochronną, obuwie antypoślizgowe, kask lub nauszniki w zależności od rodzaju i zastosowania elektronarzędzia, zmniejsza to ryzyko zranie- nia. c) Unikać przypadkowego uruchomienia. Przed podłączeniem urządzenia do sieci i/ lub akumulatora, jego podniesieniu lub przeniesieniem upewnić się, że urządzenie jest wyłączone. Jeśli pod- czas przenoszenia mają Państwo palce na włączniku lub urządzenie jest włączone do prądu, może dojść do wypadku. Anl_MK_CD_18_2_2B_Li_SPK7.indb 30Anl_MK_CD_18_2_2B_Li_SPK7.indb 30 25.04.2017 13:39:5625.04.2017 13:39:56PL

d) Przed uruchomieniem urządzenia usunąć urządzenia nastawcze lub klucze do śrub. Narzędzie lub klucz, który znajdzie się w obracających się częściach, może doprowadzić do zranienia. e) Unikać nienaturalnych pozycji. Dbać o pewną postawę i utrzymywać równowagę podczas pracy. Dzięki temu mogą Państwo lepiej kontrolować urządzenie w nieoczekiwa- nych sytuacjach. f) Nosić odpowiednie ubranie. Nie nosić luźnej odzieży lub biżuterii. Utrzymywać włosy, ubranie i rękawice z dala od ru- chomych części urządzenia. Luźne ubra- nia, biżuteria lub długie włosy mogą zostać wciągnięte w poruszające się części. g) Kiedy zamontowane są elementy pochłaniające i zbierające kurz, upewnijcie się Państwo że są one podłączone i właściwie użytkowane. Użycie przyłącza do odsysania pyłu zmniej- sza niebezpieczeństwo wywołane przez kurz.

4. Użytkowanie i przechowywanie

elektronarzędzia a) Nie przeciążać urządzenia. Do pra- cy używać odpowiednich do tego celu elektronarzędzi. Z pasującym elektronarzędziem pracuje się lepiej i bezpie- czniej przy podanej wydajności. b) Nie używać urządzenia, który ma usz- kodzony włącznik. Urządzenie, którego nie można włączyć ani wyłączyć jest niebezpie- czne i musi zostać naprawione. c) Przed ustawieniem urządzenia, wymianą części osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazdka i/ lub wyciągnąć akumulator. Odpowiednie środki ostrożności zapobiegają nieoczekiwanemu włączeniu urządzenia. d) Nieużywane urządzenia przechowywać poza zasięgiem dzieci. Osoby, które nie poznały urządzenia lub nie przeczytały tej instrukcji nie powinny używać urządzenia. Elektronarzędzia są niebezpieczne, jeśli są używane przez niedoświadczone osoby. e) Starannie dbać o elektronarzędzia. Należy kontrolować, czy ruchome części funkcjonują bez zarzutu, nie zakleszczają się, czy nie są złamane lub uszkodzone, tak aby nie wpływało to na funkcjonowa- nie urządzenia. Przed użyciem narzędzia należy naprawić uszkodzone części. Wiele wypadków spowodowanych jest niewłaściwą konserwacją urządzenia. f) Urządzenie tnące przechowywać na- ostrzone i czyste. Właściwie pielęgnowane urządzenia tnące z naostrzonym ostrzem rzadziej się zakleszczają i są łatwiejsze do prowadzenia. g) Używać elektronarzędzia oraz jego osprzętu itp. zgodnie ze wskazówkami. Zwracać przy tym uwagę na warunki pracy i wykonywane czynności. Wykorzys- tanie elektronarzędzi do celów innych niż jest to przewidziane może prowadzić do niebez- piecznych sytuacji.

5. Zastosowanie i działanie narzędzi akumu-

latorowych a) Ładować akumulator tylko w takiej ładowarce, która została polecona przez producenta. Użycie ładowarki, która przez- naczona jest do określonego rodzaju akumu- latorów, grozi pożarem, jeśli jest używana z innymi niewłaściwymi akumulatorami. b) Używać tylko akumulatorów przeznaczo- nych do urządzeń elektrycznych. Użycie innych akumulatorów może prowadzić do zranień i niebezpieczeństwa pożaru. c) Nieużywane akumulatory trzymać z da- leka od spinaczy, monet, kluczy, igieł, śrub i innych drobnych metalowych przedmiotów, które mogą być przewod- nikami. Zwarcie między akumulatorami może prowadzić do oparzeń i powstania ognia. d) W przypadku złego zastosowania z aku- mulatora może wypływać ciecz. Unikać kontaktu z tą cieczą. W razie przypad- kowego kontaktu, zabrudzone miejsca obmyć wodą. Jeśli ciecz dostanie się do oka dodatkowo zasięgnąć porady lekarza. Wypływająca z akumulatora ciecz może prowadzić do oparzeń skóry.

a) Naprawy urządzenia dokonywać jedynie w autoryzowanym serwisie i tylko przy użyciu oryginalnych części. Dzięki temu zagwarantowane jest, że bezpieczeństwo urządzenia nie uległo zmianie. Kiedy wykonywane są prace, przy któ- rych śruba mogłaby dotknąć ukrytych przewodów prądu lub kabla zasilającego, trzymać urządzenie wyłącznie za izolo- wane powierzchnie. Kontakt z przewodami pod napięciem powoduje, że metalowe części urządzenia są też pod napięciem, co prowadzi do porażenia prądem. Anl_MK_CD_18_2_2B_Li_SPK7.indb 31Anl_MK_CD_18_2_2B_Li_SPK7.indb 31 25.04.2017 13:39:5725.04.2017 13:39:57PL

Specjalne wskazówki bezpieczeństwa Przy budowie akumulatorów dokładamy wszelkich starań, aby móc przekazać Państwu akumulator z maksymalną ilością energii, żywotnością i bezpieczeństwem. Cele aku- mulatora posiadają wielostopniowe elementy zabezpieczające. Każda poszczególna cela jest najpierw formatowana, a jej krzywe znamionowe są zapisywane. Dane te są następnie wykorzy- stywane, aby można było pogrupować możliwie najlepsze akumulatory. Pomimo wszelkich środków bezpieczeństwa zawsze wymagana jest ostrożność w obchodzeniu się z aku- mulatorami. W czasie eksploatacji należy przestrzegać następujących punktów. Bezpieczna eksploatacja zapewniona jest wyłącznie przy nieuszkodzonych celach. Nieodpowiednie używanie prowadzi do usz- kodzenia cel. Uwaga! Analizy potwierdzają, że nieodpo- wiednie używanie i zła pielęgnacja są główną przyczyną powstawania uszkodzeń przez zbytnie przeciążenie akumulatora. Wskazówki do akumulatora

1. Akumulator urządzenia akumulatorowego w

dostawie nie jest naładowany. Dlatego przed pierwszym uruchomieniem akumulator musi zostać naładowany.

2. W celu uzyskania optymalnej mocy akumu-

latora unikać cykli całkowitego rozładowania! Należy często ładować akumulator. Akumula- tor przechowywać w chłodnym pomieszcze- niu, najlepiej w temperaturze 15°C, powinien on być także naładowany przynajmniej w 40%.

4. Akumulatory litowo-jonowe podlegają

procesowi naturalnego starzenia się. Aku- mulator musi być wymieniony najpóźniej wtedy, gdy jego wydajność odpowiada tylko 80% stanu pierwotnego. Osłabione cele w przestarzałym akumulatorze nie spełniają wy- sokich wymagań w stosunku do wydajności i stanowią zagrożenie dla bezpieczeństwa.

5. Nie wrzucać zużytych akumulatorów do og-

nia. Niebezpieczeństwo wybuchu!

6. Nie podpalać i nie wystawiać akumulatorów

7. Nie rozładowywać całkowicie akumula-

torów! Całkowite rozładowanie uszkadza cele akumulatora! Najczęstszą przyczyną całkowitego rozładowania akumulatora jest długie przechowywanie, wzgl. nieużywanie częściowo rozładowanego akumulato- ra. Zakończyć pracę, jak tylko moc jest widocznie słabsza lub jeśli elektronika zabezpieczająca sygnalizuje. Akumulator przechowywać po całkowitym naładowaniu.

8. Akumulatory wzgl. urządzenie chronić

przed przeciążeniem! Przeciążenie pro- wadzi szybko do przegrzania i uszkodzenia cel we wnętrzu obudowy akumulatora, nie wywołując wyraźnego przegrzania.

9. Unikać uszkodzeń i uderzeń! Niezwłocznie

wymieniać akumulatory, które upadły z wysokości ponad jednego metra lub które zostały mocno uderzone, także, jeśli obu- dowa akumulatora wygląda na uszkodzoną. Cele akumulatora w jej wnętrzu mogą być poważnie uszkodzone. Przestrzegać infor- macji dotyczących utylizacji.

10. W przypadku przeciążenia i przegrzania ze

względów bezpieczeństwa odłączyć zintegro- wane wyłączanie ochronne urządzenia. Uwa- ga! Nie używać już włącznika/wyłącznika, jeśli wyłączanie ochronne odłączyło urządzenie. To może prowadzić do uszkodze- nia akumulatora.

11. Stosować tylko oryginalne akumulatory.

Użycie innych akumulatorów może prowadzić do zranień, eksplozji i powstania pożaru. Wskazówki do ładowarki i przebieg ładowania

1. Zwrócić uwagę na podane dane na tabli-

czce znamionowej ładowarki. Ładowarkę podłączać tylko do takiego napięcia, jakie podane jest na tabliczce znamionowej.

2. Chronić ładowarkę i przewód przed uszko-

dzeniami i ostrymi krawędziami. Niezwłocznie zlecić elektrykowi wymianę uszkodzonego kabla.

3. Chronić ładowarkę, akumulator i urządzenie

4. Nie używać uszkodzonych ładowarek.

5. Nie używać załączonej ładowarki do

ładowania innych urządzeń akumulatorowych.

6. W przypadku silnego obciążania akumulator

nagrzewa się. Przed rozpoczęciem ładowania pozostawić akumulator do schłodzenia się do temperatury pokojowej.

7. Nie ładować nadmiernie akumula-

torów! Zwracać uwagę na maksymalne czasy ładowania. Podane czasy ładowania obowiązują tylko dla akumulatorów rozładowanych. Wielokrotne wkładanie naładowanego lub częściowo naładowanego akumulatora prowadzi do nadmiernego naładowania oraz do uszkodzenia cel. Nie Anl_MK_CD_18_2_2B_Li_SPK7.indb 32Anl_MK_CD_18_2_2B_Li_SPK7.indb 32 25.04.2017 13:39:5725.04.2017 13:39:57PL

pozostawiać akumulatorów w ładowarce przez kilka dni.

8. Nigdy nie używać i nie ładować akumu-

latorów, co, do których nie ma pewności, czy ostatnie ładowanie nie miało miejsca ponad 12 miesięcy temu. Istnieje wysokie prawdopodobieństwo, że akumulatory są już niebezpiecznie uszkodzone (całkowite rozładowanie).

9. Ładowanie w temperaturze poniżej 10°C pro-

wadzi do chemicznego uszkodzenia cel oraz może wywołać pożar.

10. Nie używać akumulatorów, które nagrzały

się podczas ładowania, ponieważ ich cele są niebezpiecznie uszkodzone.

11. Nie używać już akumulatorów, które podczas

ładowania wybrzuszyły lub zdeformowały się lub takich, które wykazują nienormalne symptomy (rozgazowanie, trzeszczenie, strzelanie, ...)

12. Nie rozładowywać całkowicie akumulatora

(zalecane maksymalne rozładowanie 80%). Całkowite rozładowanie prowadzi do przed- wczesnego starzenia się cel akumulatora.

13. Nigdy nie ładować akumulatorów bez nad-

zoru! Ochrona przed oddziaływaniem na środowisko.

1. Zawsze nosić odpowiednią odzież roboczą.

Nosić okulary ochronne.

2. Chronić urządzenie i ładowarkę przed

deszczem i wilgocią. Wilgoć i deszcz mogą prowadzić do niebezpiecznych uszkodzeń cel.

3. Ładowarka i urządzenie nie może być

używane w obszarze oddziaływania oparów i cieczy łatwopalnych.

4. Ładowarka i urządzenia akumulatorowe

mogą być używane tylko suche i w tempera- turze otoczenia od 10 – 40°C.

5. Nie przechowywać akumulatora w miejscach,

gdzie temperatura może osiągnąć ponad 40°C, w szczególności nie przechowywać w zaparkowanych pojazdach.

6. Chronić akumulatory przed przegrza-

niem! Przeciążenie, nadmierne naładowanie lub promieniowanie słoneczne prowadzą do przegrzania i do uszkodzenia cel. Nie ładować lub nie pracować z akumulatorami, które zostały przegrzane – niezwłocznie je zastąpić.

7. Przechowywanie akumulatorów,

ładowarek i urządzeń akumulatorowych. Przechowywać ładowarki i urządzenia aku- mulatorowe tylko w pomieszczeniach su- chych, w temperaturze otoczenia od 10-40°C. Akumulatory litowo-jonowe przechowywać w chłodnym miejscu w temperaturze 10- 20°C. Chronić je przed wilgotnym powie- trzem i bezpośrednim działaniem promieni słonecznych. Przechowywać wyłącznie naładowane akumulatory (przynajmniej 40%).

8. Chronić akumulatory litowo-jonowe przed

zamrożeniem. Akumulatory, które były przechowywane w temperaturze poniżej 0°C dłużej niż 60 min. należy oddać do utylizacji.

9. Należy być ostrożnym w obchodzeniu się

z akumulatorem w odniesieniu do ładunku elektrostatycznego. Rozładowanie elektro- statyczne prowadzi do uszkodzenia elektroniki zabezpieczającej i uszkodzenia cel akumulatora! Dlatego unikać naładowania elektrostatycznego i nigdy nie dotykać bie- gunów akumulatora!

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Regulacja momentu obrotowego (pierścień

2. Szybkomocujący uchwyt wiertarski

3. Przełącznik kierunku obrotów

4. Włącznik/wyłącznik

7. Adapter ładowania

9. Magnetyczny uchwyt na śruby

10. Przełącznik 1 bieg – 2 bieg

11. Wskaźnik poziomu naładowania akumulatora

12. Przełącznik wskaźnika poziomu naładowania

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych. Anl_MK_CD_18_2_2B_Li_SPK7.indb 33Anl_MK_CD_18_2_2B_Li_SPK7.indb 33 25.04.2017 13:39:5725.04.2017 13:39:57PL

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest/są).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w tran- sporcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z two- rzywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Wiertarko-wkrętarka akumulatorowa

Instrukcja orginalna

3. Użycie zgodne z przeznaczeniem

Wiertarko-wkrętarka akumulatorowa przeznaczona jest do wkręcania i wykręcania śrub oraz do wiercenia w drewnie, metalu i tworzywie sztucznym. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Napięcie zasilania silnika: ......................18 V d.c. Prędkość obrotowa biegu jałowego: ..................... ............................................... 0-350/0-1150 min

Poziomy momentu obrotowego: .................. 19+1 Obroty lewo/ prawo ..........................................tak Zakres uchwytu wiertarskiego: ....... maks. 10 mm Napięcie ładowania akumulatora: ..........21 V d.c. Prąd ładowania akumulatora: .......................1,5 A Napięcie znamionowe ładowarki: ........................ ................................................100-240 V ~ 50 Hz Czas ładowania: .............................maks. 1 godz. Typ akumulatora: ........................................ Li-Ion Liczba ogniw akumulatora:................................. 5 Pojemność akumulatora: ............................1,5 Ah Waga: .........................................................1,5 kg Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745. Poziom ciśnienia akustycznego L

............................................ 3 dB Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa 3 kie- runków) mierzone są zgodnie z normą 60745. Wiercenie w metalu Wartość emisji drgań a h, D = 1,310 m/s

Wkręcanie bez udaru Wartość emisji drgań a

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Anl_MK_CD_18_2_2B_Li_SPK7.indb 34Anl_MK_CD_18_2_2B_Li_SPK7.indb 34 25.04.2017 13:39:5725.04.2017 13:39:57PL

Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne. Ostrożnie! Pozostałe zagrożenia Ta k że w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i spo- sobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa-

nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso-

wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku

drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

5. Przed uruchomieniem

Przed użyciem wkrętarki akumulatorowej należy zapoznać się z poniższymi wskazówkami:

1. Do ładowania akumulatora stosować

wyłącznie wchodzącą w skład dostawy ładowarkę.

2. Używać tylko naostrzonych wierteł oraz bitów

odpowiedniego rodzaju i w nienagannym sta- nie technicznym.

3. Przed wierceniem i wkręcaniem śrub w

ścianę lub mur należy sprawdzić, czy nie ma w nich przewodów elektrycznych, gazowych i wodociągowych.

6.1 Ładowanie akumulatora (rys. 2-3)

1. Przyciskając przycisk blokady (8) akumula-

tora (5) wyciągnąć akumulator (5) z rączki urządzenia (rys. 2).

2. Sprawdzić, czy napięcie na tabliczce znamio-

nowej ładowarki jest zgodne z napięciem sie- ciowym. Włożyć wtyczkę zasilania ładowarki (6) do gniazdka.

3. Podłączyć przewód ładowarki (a) do adaptera

4. Zapalają się obie diody LED. Wsunąć

adapter ładowania (7) na akumulator (5). Zielona dioda LED gaśnie. Oznacza to, że trwa ładowanie akumulatora. Gdy po ok. 1 godzina proces ładowania jest zakończony, ponownie zapalają się obie diody LED. Pod- czas ładowania akumulator może nieco się nagrzać, co jest normalnym zjawiskiem. Jeśli ładowanie akumulatora nie jest możliwe, proszę sprawdzić:

czy jest napięcie w gniazdku.

czy styk na kontaktach ładowarki jest prawidłowy. Jeśli ładowanie akumulatora nadal nie jest możliwe, prosimy przesłać na adres naszego ser- wisu obsługi klientów

oraz akumulator. Odpowiednie i regularne ładowanie akumulatora zapewnia jego długą żywotność. Ładowanie jest konieczne, jeśli stwierdzi się, że moc wkrętarki akumulatorowej się zmniejsza.

6.2 Regulacja momentu obrotowego

(rys. 4/poz. 1) Wkrętarka akumulatorowa wyposażona jest w mechaniczną regulację momentu obrotowego. Moment obrotowy dla danej wielkości śruby re- guluje się za pomocą pierścienia nastawczego (1). Moment obrotowy zależy od następujących czynników:

rodzaj i twardość obrabianego materiału.

rodzaj i długość stosowanych śrub.

wymagania w stosunku do danego połączenia śrubowego. Anl_MK_CD_18_2_2B_Li_SPK7.indb 35Anl_MK_CD_18_2_2B_Li_SPK7.indb 35 25.04.2017 13:39:5725.04.2017 13:39:57PL

Osiągnięcie momentu obrotowego sygnalizo- wane jest przez odłączenie się sprzęgła (odgłos grzechotania). Uwaga! Przed rozpoczęciem regulacji mo- mentu obrotowego przy pomocy pierścienia nastawczego wyłączyć urządzenie.

6.3 Wiercenie (rys. 4/poz. 1)

Aby wykonywać wiercenia, ustawić pierścień nastawczy momentu obrotowego na ostatnie ustawienie „wiercenie“. W ustawieniu „wierce- nie“ sprzęgło poślizgowe nie pracuje. W czasie wiercenia urządzenie dysponuje maksymalnym momentem obrotowym.

6.4 Przełącznik kierunku obrotów

(rys. 5/poz. 3) Za pomocą przełącznika suwakowego nad włącznikiem/wyłącznikiem można ustawić kierunek obrotów wkrętarki akumulatorowej oraz zabezpieczyć ją przed niezamierzonym włączeniem. Można wybrać pomiędzy kierun- kiem obrotów w lewo i w prawo. Aby uniknąć uszkodzeń mechanizmu kierunek obrotów wolno przestawiać tylko jeśli urządzenie jest wyłączone. Włącznik/ wyłącznik blokuje się, kiedy przełącznik suwakowy znajduje się po środku.

6.5 Włącznik/wyłącznik (rys. 5/poz. 4)

Przy pomocy włącznika /wyłącznika można bez- stopniowo regulować liczbę obrotów. Im silniej naciskany jest włącznik tym większa jest liczba obrotów wiertarki akumulatorowej.

6.6 Wymiana narzędzi (rys.6)

Uwaga! Przy wykonywaniu prac na wkrętarce akumulatorowej (np. wymiana narzędzi, konser- wacja itp.) przełącznik kierunku obrotów (3) powi- nien być ustawiony z pozycji środkowej.

Wkrętarka akumulatorowa wyposażona jest w szybkomocujący uchwyt wiertarski (2) z automatyczną blokadą wrzeciona.

Odkręcić uchwyt wiertarski (2).

Otwór uchwytu wiertarskiego (a) musi być na tyle duży , aby można było w nim umieścić narzędzie (wiertło lub bit).

Wybrać odpowiednie narzędzie. Wsunąć narzędzie jak najgłębiej w otwór uchwytu wiertarskiego (a).

Zakręcić mocno uchwyt wiertarski (2). Następnie sprawdzić, czy narzędzie jest prawidłowo zamocowane.

Zaleca się stosowanie śrub samocentrujących (np. torx, krzyżowych), które zapewniają bezpieczną pracę. Proszę pamiętać o tym, aby używać bitów i śrub dopasowanych do siebie co do kształtu i wielkości. Wyregulować mo- ment obrotowy odpowiednio do rozmiaru śrub i stosując się do wskazówek zawartych w instrukcji obsługi.

6.8 Magnetyczny uchwyt na śruby

(rys. 4/ poz.9) Potrzebne podczas pracy śruby można przechowywać na magnetycznym uchwycie na śruby.

6.9 Przełączanie 1 bieg - 2 bieg

(rys. 4/poz. 10) W zależności od położenia przełącznika można pracować z większą lub mniejszą liczbą obrotów. Aby uniknąć uszkodzeń mechanizmu biegi wolno przełączać tylko jeśli urządzenie jest wyłączone.

6.10 Wskaźnik poziomu naładowania akumu-

latora (rys. 2/ poz. 11) Przycisnąć przełącznik wskaźnika poziomu naładowania akumulatora (12). Wskaźnik (11) sygnalizuje stan naładowania akumulatora za pomocą 3 kolorowych diod LED. Wszystkie diody LED świecą się: Akumulator jest całkowicie naładowany. Żółta i czerwona dioda LED się świecą: Wystarczający do pracy poziom naładowania akumulatora. Czerwona dioda LED: Akumulator jest rozładowany, należy naładować akumulator

6.11 Oświetlenie diodą LED (rys. 2/ poz.13)

Dioda LED (13) umożliwia dodatkowe oświetlenie miejsca wkręcania lub wiercenia. Oświetlenie diodą LED (13) uruchamia się automatycznie po wciśnięciu włącznika/wyłącznika (4). Anl_MK_CD_18_2_2B_Li_SPK7.indb 36Anl_MK_CD_18_2_2B_Li_SPK7.indb 36 25.04.2017 13:39:5725.04.2017 13:39:57PL

7. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

We wnętrzu urządzenia nie ma części wymagających konserwacji.

7.3 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej

8. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_MK_CD_18_2_2B_Li_SPK7.indb 37Anl_MK_CD_18_2_2B_Li_SPK7.indb 37 25.04.2017 13:39:5725.04.2017 13:39:57PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/UE o zużytych o starych urządzeniach elektrycznych i elektro- nicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Selektywna zbiórka odpadów m.in. z gospodarstw domowych przyczynia się do zmniejszenia ilości od- padów przekazanych na składowiska lub do spalarni oraz ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko. Zawarte w nich substancje mogą być niebezpieczne dla środowiska oraz dla zdrowia ludzi i zwierząt. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Anl_MK_CD_18_2_2B_Li_SPK7.indb 38Anl_MK_CD_18_2_2B_Li_SPK7.indb 38 25.04.2017 13:39:5725.04.2017 13:39:57PL

Zakres ochrony gwarancyjnej Gwarancja Mc Kenzie obejmuje wady produkcyjne i materiałowe urządzenia. Gwarancją nie są objęte uszkodzenia wynikające z eksploatacji, konserwacji i napraw, podczas których nie przestrzegano ściśle instrukcji fi rmy Mc Kenzie, oraz wykonane samowolnie zmiany w konstrukcji urządzenia, a także uszkodzenia opakowania. Tak zwane „części zużywające się“ nie są objęte ochroną gwarancyjną. Gwarancją nie są objęte następujące części: części zużywające się takie jak tarcze, lamele, druty, łańcuchy, prowadnice, połączenia śrubowe, wiertła, cięgna, końcówki frezarskie, narzędzia pilarskie, szpule. Urządzenia muszą być eksploatowane w normalnych warunkach i nie być stosowane do celów zawo- dowych lub gospodarczych. Szlifi erki, które zostały użyte do szlifowania gipsu, nie są objęte ochroną gwarancyjną. Zwracane urządzenia muszą być kompletne (np. z bateriami, akcesoriami itd.). Czas trwania gwarancji Gwarancja Mc Kenzie udzielana jest na okres trzech lat od daty zakupu urządzenia. Data zakupu urządzenia musi zostać udowodniona przez przedłożenie paragonu kasowego lub faktury wystawionej przez punkt sprzedaży. Zasady korzystania z serwisu posprzedażowego dla urządzeń serii Mc Kenzie Produkt z ważną gwarancją Jeżeli konsument wykrył usterkę lub wadę w przenośnym elektronarzędziu serii Mc Kenzie i od daty zakupu tego narzędzia nie upłynęły trzy lata, wówczas konsument ma prawo skorzystać z prawa gwa- rancji. Urządzenie wraz z dowodem zakupu należy zwrócić w punkcie zakupu. Tak zwane bezwzględnie konieczne części, które nie wymagają interwencji technicznych, dostępne są przez okres pięciu lat. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Anl_MK_CD_18_2_2B_Li_SPK7.indb 39Anl_MK_CD_18_2_2B_Li_SPK7.indb 39 25.04.2017 13:39:5725.04.2017 13:39:57EH 04/2017 (01) Anl_MK_CD_18_2_2B_Li_SPK7.indb 40Anl_MK_CD_18_2_2B_Li_SPK7.indb 40 25.04.2017 13:39:5725.04.2017 13:39:57
