INSTRUKCJA OBSŁUGI MK-ID 750 McKenzie

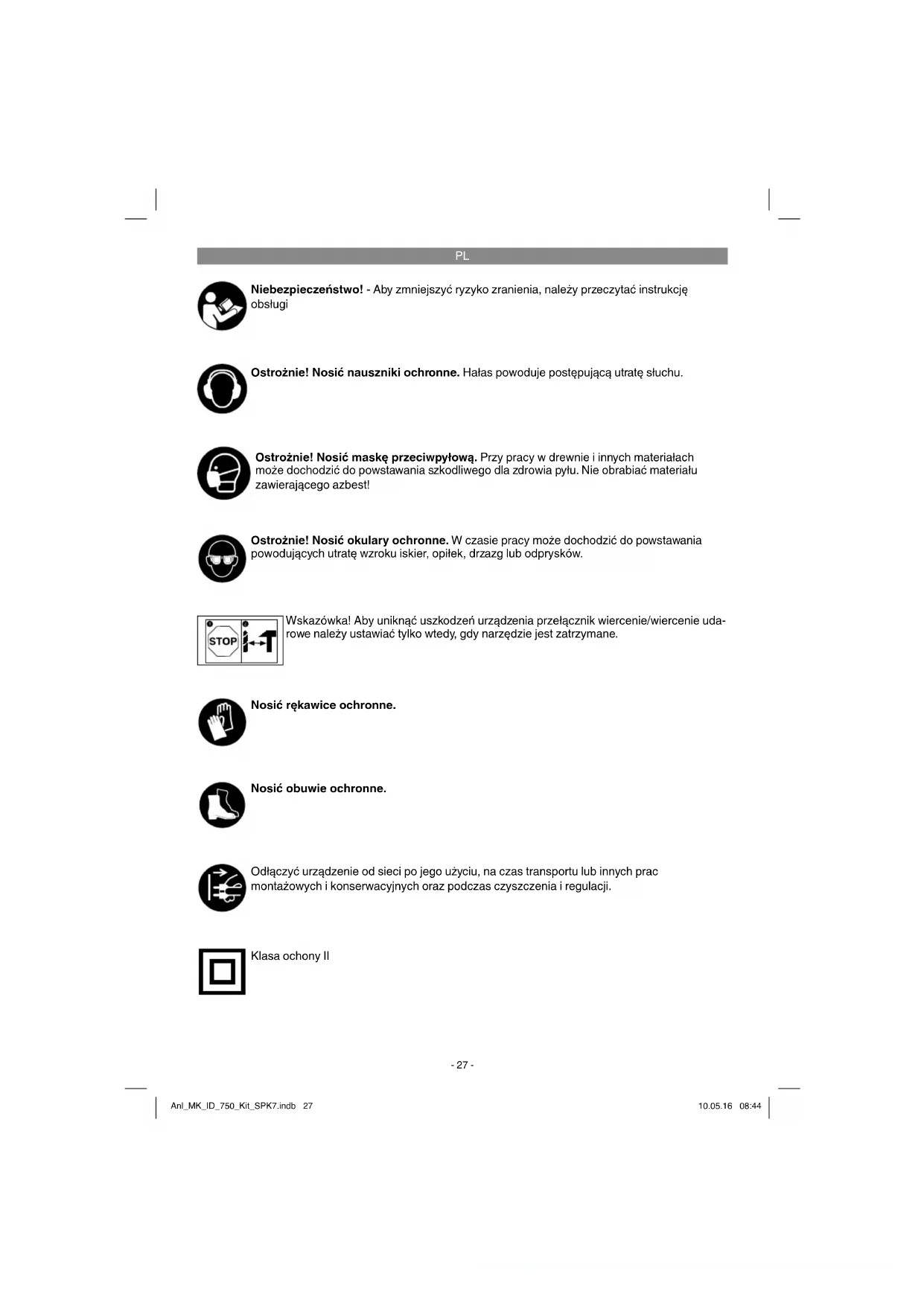

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków. Wskazówka! Aby uniknąć uszkodzeń urządzenia przełącznik wiercenie/wiercenie uda- rowe należy ustawiać tylko wtedy, gdy narzędzie jest zatrzymane. Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu. Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest! Nosić rękawice ochronne. Nosić obuwie ochronne. Odłączyć urządzenie od sieci po jego użyciu, na czas transportu lub innych prac montażowych i konserwacyjnych oraz podczas czyszczenia i regulacji. Klasa ochony II Anl_MK_ID_750_Kit_SPK7.indb 27Anl_MK_ID_750_Kit_SPK7.indb 27 10.05.16 08:4410.05.16 08:44PL

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać zasad bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ zasadami bezpieczeństwa. Proszę zachować instrukcję i zasady bezpieczeństwa, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ zasady bezpieczeństwa. Nie odpowiada- my za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i zasad bezpieczeństwa.

1. Zasady bezpieczeństwa

Niebezpieczeństwo! Przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcję. Nieprzestrze- ganie instrukcji i zasad bezpieczeństwa może doprowadzić do porażenia prądem, niebezpieczeństwa pożaru lub ciężkiego zranie- nia. Proszę zachować na przyszłość zasady dotyczące bezpieczeństwa i instrukcję. Poniżej zastosowane pojęcie „elektronarzędzi“ odnosi się do zasilanych sieciowo elektronarzędzi (z kablem sieciowym) i zasilanych akumulatorowo elektronarzędzi (bez kabla sieciowego).

1. Bezpieczeństwo miejsca pracy

a) Miejsce pracy utrzymywać w czystości. Nieporządek i złe oświetlenie miejsca pracy mogą prowadzić do wypadków. b) Nie należy pracować elektronarzędziem w zagrożonym eksplozją otoczeniu, w pobliżu łatwopalnych substancji, gazów i pyłów. Elektronarzędzia wywołują iskry, które mogą zapalić kurz i opary. c) W trakcie użytkowania elektronarzędzi, dzieci i inne osoby należy trzymać z dala od obszaru pracy. Odwrócenie uwagi od wykonywanej pracy może spowodować utratę kontroli nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do kontaktu. Wtyczka nie może być w żaden sposób zmieniona. Nie stosować wty- czki adaptacyjnej razem z uziemionymi elektronarzędziami. Nie zmienione wtyczki i pasujące gniazdka zmniejszają ryzyko porażenia prądem. b) Unikać zetknięcia części ciała z uziemio- nymi powierzchniami, np. rurami, elemen- tami grzejnymi, kuchenkami, lodówkami. Kiedy Państwa ciało jest uziemione istnieje większe ryzyko porażenia prądem . c) Chronić urządzenie przed deszczem i wilgocią. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem. d) Nie używać kabla niezgodnie z przez- naczeniem, w celu przeniesienia urządzenia lub wyjęcia wtyczki z gniazd- ka. Trzymać kabel z dala od gorąca, oleju, ostrych kantów albo ruchomych części urządzenia. Uszkodzony lub przerwany ka- bel podnosi ryzyko porażenia prądem. e) Praca z elektronarzędziem na zewnątrz, wymaga zastosowania przedłużacza, który dopuszczony jest do pracy na zewnątrz. Zastosowanie przedłużacza przez- naczonego do pracy na zewnątrz, zmniejszy ryzyko porażenia prądem. f) Jeżeli użycie elektronarzędzia w wilgot- nym otoczeniu jest konieczne, należy użyć wyłącznika ochronnego prądowego. Użycie wyłącznika ochronnego prądowego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Należy zachować ostrożność, uważać na to, co się robi i poruszać się z rozwagą przy pracy z urządzeniem. Nie używać urządzenia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi podczas używania elektronarzędzia może prowadzić do poważnych zranień. b) Podczas pracy z elektronarzędziami należy zawsze nosić okulary ochronne oraz wyposażenie ochronne. Należy nosić odzież i wyposażenie ochronne, takie jak maskę ochronną, obuwie antypoślizgowe, kask lub nauszniki w zależności od rodzaju i zastosowania elektronarzędzia, zmniejsza to ryzyko zranienia. c) Unikać przypadkowego uruchomienia. Przed podłączeniem urządzenia do sieci i/ lub akumulatora, jego podniesieniu lub przeniesieniem upewnić się, że urządzenie jest wyłączone. Jeśli pod- czas przenoszenia mają Państwo palce na włączniku lub urządzenie jest włączone do prądu, może dojść do wypadku. d) Przed uruchomieniem urządzenia usunąć urządzenia nastawcze lub klucze do Anl_MK_ID_750_Kit_SPK7.indb 28Anl_MK_ID_750_Kit_SPK7.indb 28 10.05.16 08:4410.05.16 08:44PL

śrub. Narzędzie lub klucz, który znajdzie się w obracających się częściach, może doprowadzić do zranienia. e) Unikać nienaturalnych pozycji. Dbać o pewną postawę i utrzymywać równowagę podczas pracy. Dzięki temu mogą Państwo lepiej kontrolować urządzenie w nieoczekiwa- nych sytuacjach. f) Nosić odpowiednie ubranie. Nie nosić luźnej odzieży lub biżuterii. Utrzymywać włosy, ubranie i rękawice z dala od ru- chomych części urządzenia. Luźne ubra- nia, biżuteria lub długie włosy mogą zostać wciągnięte w poruszające się części. g) Kiedy zamontowane są elementy pochłaniające i zbierające kurz, upewni- jcie się Państwo że są one podłączone i właściwie użytkowane. Użycie przyłącza do odsysania pyłu zmniejsza niebezpieczeństwo wywołane przez kurz.

4. Użytkowanie i przechowywanie

elektronarzędzia a) Nie przeciążać urządzenia. Do pra- cy używać odpowiednich do tego celu elektronarzędzi. Z pasującym elektronarzędziem pracuje się lepiej i bezpie- czniej przy podanej wydajności. b) Nie używać urządzenia, który ma usz- kodzony włącznik. Urządzenie, którego nie można włączyć ani wyłączyć jest niebezpie- czne i musi zostać naprawione. c) Przed ustawieniem urządzenia, wymianą części osprzętu lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazdka i/ lub wyciągnąć akumulator. Odpowiednie środki ostrożności zapobiegają nieoczekiwanemu włączeniu urządzenia. d) Nieużywane urządzenia przechowywać poza zasięgiem dzieci. Osoby, które nie poznały urządzenia lub nie przeczytały tej instrukcji nie powinny używać urządzenia. Elektronarzędzia są niebezpieczne, jeśli są używane przez niedoświadczone osoby. e) Starannie dbać o elektronarzędzia. Należy kontrolować, czy ruchome części funkcjonują bez zarzutu, nie zakleszczają się, czy nie są złamane lub uszkodzone, tak aby nie wpływało to na funkcjonowa- nie urządzenia. Przed użyciem narzędzia należy naprawić uszkodzone części. Wiele wypadków spowodowanych jest niewłaściwą konserwacją urządzenia. f) Urządzenie tnące przechowywać na- ostrzone i czyste. Właściwie pielęgnowane urządzenia tnące z naostrzonym ostrzem rzadziej się zakleszczają i są łatwiejsze do prowadzenia. g) Używać elektronarzędzia oraz jego osprzętu itp. zgodnie ze wskazówkami. Zwracać przy tym uwagę na warunki pracy i wykonywane czynności. Wykorzys- tanie elektronarzędzi do celów innych niż jest to przewidziane może prowadzić do niebez- piecznych sytuacji.

a) Naprawy urządzenia dokonywać jedynie w autoryzowanym serwisie i tylko przy użyciu oryginalnych części. Dzięki temu zagwarantowane jest, że bezpieczeństwo urządzenia nie uległo zmianie. Wskazówki bezpieczeństwa Wiertarka udarowa

Nosić nauszniki ochronne w trakcie pracy wiertarką udarową. Oddziaływanie hałasu może spowodować utratę słuchu.

Używać dołączonych w dostawie z urządzeniem uchwytów dodatkowych. Utrata kontroli nad urządzeniem może prowadzić do zranień.

Kiedy wykonywane są prace, przy których narzędzie mogłoby dotknąć ukrytych prze- wodów prądu lub kabla zasilającego, trzymać urządzenie wyłącznie za izolowane przyczep- ne powierzchnie. Kontakt z przewodami pod napięciem powoduje, że metalowe części urządzenia są też pod napięciem, co prowad- zi do porażenia prądem.

Wiertarka nie jest przeznaczona do napędzania innych urządzeń.

Nie używać w obszarze oddziaływania oparów lub cieczy łatwopalnych.

Uważać na bezpieczną postawę ciała na dra- binach lub rusztowaniach.

W ścianach, gdzie niewidoczne są kable, przewody instalacji wodnej lub gazowej, przed rozpoczęciem wiercenia zlokalizować instalacje za pomocą wykrywacza przewo- dów. Proszę zachować wskazówki bezpieczeństwa. Anl_MK_ID_750_Kit_SPK7.indb 29Anl_MK_ID_750_Kit_SPK7.indb 29 10.05.16 08:4410.05.16 08:44PL

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Uchwyt wiertarski

2. Ogranicznik głębokości wiercenia

3. Przełącznik wiercenie/ wiercenie udarowe

4. Przycisk blokujący

5. Włącznik/ Wyłącznik

6. Regulacja liczby obrotów

7. Przełącznik obrotów prawo/ lewo

10. Przyłącze do odkurzacza

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elemen- tami! Niebezpieczeństwo połknięcia i udu- szenia się!

Ogranicznik głębokości wiercenia

Instrukcja orginalna

3. Użycie zgodne z przeznaczeniem

Wiertarka udarowa przeznaczona jest do wier- cenia otworów w drewnie, żelazie, metalach kolorowych i kamieniu przy użyciu odpowiedniego narzędzia. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Napięcie znamionowe: ................... 230 V ~ 50 Hz Pobór mocy: ............................................... 750 W Liczba obrotów biegu jałowego: .......0-2.700 min

Waga: .........................................................2,2 kg Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745. Poziom ciśnienia akustycznego L

............................................3 dB Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa 3 kie- runków) mierzone są zgodnie z normą 60745. Anl_MK_ID_750_Kit_SPK7.indb 30Anl_MK_ID_750_Kit_SPK7.indb 30 10.05.16 08:4410.05.16 08:44PL

Wiercenie udarowe w betonie Wartość emisji drgań a h, ID = 10,490 m/s

Wiercenie w metalu Wartość emisji drgań a h, D = 4,932 m/s

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań może być używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne. Ostrożnie! Pozostałe zagrożenia Ta k że w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i spo- sobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa-

nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso-

wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku

drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów.

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania. Ostrzeżenie! Przed rozpoczęciem ustawień na urządzeniu zawsze wyciągać wtyczkę z gniazdka.

5.1 Montowanie uchwytu dodatkowego

(rys. 2-3/ poz. 8) Uchwyt dodatkowy (8) zapewnia dodatkowe trzymanie urządzenia podczas pracy. Dlatego proszę nie używać urządzenia bez dodatkowego uchwytu. Uchwyt dodatkowy (8) zostaje zamocowany do wiertarki udarowej poprzez zacisk. Poprzez okręcenie uchwytu zgodnie z ruchem wska- zówek zegara zacisk zostaje dokręcony. Poprzez odkręcanie uchwytu w kierunku przeciwnym do ruchu wskazówek zegara zacisk zostaje odkręcony.

Dostarczony w dostawie uchwyt dodatkowy (8) musi zostać najpierw zamontowany. Poprzez okręcenie uchwytu zacisk zostaje wystarczająco otwarty, żeby przesunąć uchwyt dodatkowy przez uchwyt wiertarski (1) na urządzeniu.

Po przesunięciu uchwytu dodatkowego (8) należy ustawić go w pozycji pracy najbardziej dla Państwa wygodnej.

Teraz dokręcić uchwyt w odwrotnym kierun- ku , aż uchwyt dodatkowy będzie solidnie osadzony.

Uchwyt dodatkowy (8) przeznaczony jest dla osób lewo- oraz praworęcznych.

5.2 Montowanie i ustawianie ogranicznika

głębokości (rys. 4/ poz. 2) Ogranicznik głębokości (2) trzymany jest przez uchwyt dodatkowy (8) za pomocą zacisku. Zacisk poprzez okręcanie uchwytu zostaje dokręcony lub poluzowany.

Poluzować zacisk i włożyć ogranicznik głebokości (2) w przewidziane dla niego wgłębienie w uchwycie dodatkowym.

Ustawić ogranicznik głebokości (2) na rów- nym poziomie z wiertłem.

Pociągnąć ogranicznik głebokości o wymaganą głębokość wiercenia.

Dokręcić uchwyt uchwytu dodatkowego (8), aż będzie solidnie osadzony.

Wiercić otwór, aż ogranicznik głębokości (2) dotknie obrabiany przedmiot. Anl_MK_ID_750_Kit_SPK7.indb 31Anl_MK_ID_750_Kit_SPK7.indb 31 10.05.16 08:4410.05.16 08:44PL

5.3 Montaż odsysacza pyłu (rys. 5-9)

Odsysacz pyłu (9) zamontować na uchwycie dodatkowym (8). Może być on użyty również w połączeniu z ogranicznikiem głębokości (2). Dzięki temu uniknie się zabrudzenia miejsca pracy.

Odkręcić pokrywę (A) i klapę zamykającą (B) poprzez okręcenie uchwytu dodatkowego (8). W klapie zamykającej (B), oszczędzając miejsce, można przechowywać więcej wierteł (rys. 5-6).

Od dołu na uchwycie dodatkowym (8) przykręcić przyłącze do odsysacza pyłu (np. odkurzacza) (10).

Odsysacz pyłu (9) włożyć do uchwytu dodat- kowego (8), tak jak przedstawiono na rys. 7-8 i zablokować poprzez dokręcenie.

Uwaga! Na pokrywie (A) oraz na odsysaczu pyłu (9) znajdują się noski trzymające, które muszą być wprowadzone w odpowiednie wgłębienia w uchwycie dodatkowym (8), za- nim pokrywa (A), ewentualnie odsysacz pyłu (9) będą mogły być zablokowane poprzez dokręcenie.

Demontaż odsysacza pyłu (9) odbywa się w odwrotnej kolejności.

Zamontować uchwyt dodatkowy (8) na urządzeniu, jak opisano w punkcie 5.1. Zwrócić uwagę na to, że uchwyt dodatkowy (8), w przypadku użycia odsysacza pyłu (9), musi być zamontowany na lewej stronie urządzenia (rys. 9).

Odsysacz pyłu (9) może zostać podłączone również, gdy uchwyt dodatkowy (8) jest za- montowany.

Jeśli odsysacz pyłu (9) nie jest potrzebny, po- krywa (A) oraz klapa zamykająca (B) muszą zostać zamontowane na uchwycie dodat- kowym (8).

5.4 Wkładanie wierteł (rys. 10)

Ostrzeżenie! Przed rozpoczęciem ustawień na urządzeniu zawsze wyciągać wtyczkę z gniazdka.

Odkręcić ogranicznik głebokości, tak jak opi- sano w punkcie 5.2 i przesunąć w kierunku uchwytu dodatkowego. Tym sposobem ma się dostęp do uchwytu wiertarskiego (1).

Wiertarka udarowa wyposażona jest w szybkomocujący uchwyt wiertarski (1).

Odkręcić uchwyt wiertarski (1). Otwór wiert- niczy musi być na tyle duży, by uchwycić wiertło.

Wybrać odpowiednie wiertło. Wsunąć wiertło do otworu uchwytu wiertarskiego, tak daleko jak to możliwe.

Dokręcić uchwyt wiertarski (1). Sprawdzić, czy wiertło jest solidnie osadzone w uchwycie wiertarskim (1).

W regularnych odstępach sprawdzać mo- cowanie wiertła, ewentualnie narzędzia (Wyciągnąć wtyczkę z sieci!).

Jeśli szybkomocujący uchwyt wiertarski zostanie otwarty mocno, aż do oporu (mak- symalna szerokość otwarcia) wtedy obrócić uchwyt wiertarski w kierunku zgodnym z ruchem wskazówek zegara (patrząc od przodu), aż będzie słychać dźwięk zapadki. Obrócić teraz uchwyt wiertarski o około 3 mm w przeciwną stronę, aż będzie słychać zatrzaśnięcie, Teraz obrócić z powrotem w kierunku zgodnym z ruchem wskazówek ze- gara i ustawić uchwyt wiertarski na wybranej pozycji. Funkcja ta zapobiega uszkodzeniom uchwytu wiertarskiego.

6.1 Włącznik/ wyłącznik (rys. 11/poz.

Najpierw włożyć odpowiednie wiertło do urządzenia (patrz. 5.4).

Dopiero wtedy włożyć wtyczkę do odpowied- niego gniazdka.

Ustawić wiertarkę udarową bezpośrednio na wierconym miejscu. Włączanie: Wcisnąć włącznik/ wyłącznik (Rys. 5) Tryb pracy ciągłej: Włącznik/ wyłącznik (5) zabezpieczyć przycis- kiem blokującym (4). Wyłączanie: Wcisnąć na chwilę włącznik/ wyłącznik (5).

6.2 Ustawianie liczby obrotów (rys. 11/

Liczbą obrotów można sterować bezsto- pniowo podczas pracy.

Poprzez mocniejsze lub słabsze przyciśnięcie włącznika/ wyłącznika (5) wybiera się liczbę obrotów.

Wybór właściwej liczby obrotów. Najczęściej odpowiednia liczba obrotów zależna jest od obrabianego przedmiotu, od rodzaju pracy i użytych wierteł. Anl_MK_ID_750_Kit_SPK7.indb 32Anl_MK_ID_750_Kit_SPK7.indb 32 10.05.16 08:4410.05.16 08:44PL

Słabsze przyciśnięcie włącznika/ wyłącznika (5): niższe obroty (nadające się do: małych śrub, delikatnych materiałów)

Mocniejsze przyciśnięcie włącznika/ wyłącznika (5): wyższe obroty (nadające się do: dużych/ długich śrub, twarde materiały) Wskazówka: Wiercić otwory za pomocą niskiej liczby obrotów. Stopniowo zwiększać liczbę obrotów. Zalety:

Wiertło kontroluje się łatwiej przy nawiercaniu i nie zsuwa się.

Uniknie się wtedy rozproszonych otworów (np. w przepadku kafli).

6.3 Ustawianie liczby obrotów (rys. 11/

Regulator liczby obrotów (6) umożliwia zdefiniowanie maxymalnej liczby obrotów. Włącznik/ wyłącznik (5) może być dociśnięty tylko do podanej maxymalnej liczby obrotów.

Ustawić liczbę obrotów na włączniku/ wyłączniku (5) za pomocą pierścienia nas- tawczego (6).

Wskazówka! Nie przeprowadzać ustawień podczas wiercenia.

6.4 Przełącznik obrotów lewo/prawo

Wskazówka! Przełączać tylko wtedy, gdy urządzenie jest zatrzymane!

Za pomocą przełącznika obrotów lewo/ prawo (7) ustawić kierunek obrotów wiertła: Kierunek obrotów Pozycja przełącznika Obroty w prawo (do przodu i wiercenie) Wciśnięty w prawo Obroty w lewo (obrót powrotny) Wciśnięty w lewo

6.5 Przełącznik wiercenie/ wiercenie udarowe

Przełączać tylko wtedy, gdy urządzenie jest zatrzymane! Wiercenie: Przełącznik wiercenie / wiercenie udarowe (3) w ustawieniu wiercenie (Pozycja A) Zastosowanie: drewno, metale, tworzywa sztu- czne Wiercenie udarowe: Przełącznik wiercenie / wiercenie udarowe (3) w ustawieniu wiercenie udarowe (Pozycja B) Zastosowanie: Beton, kamień, mury

6.6 Wskazówki pracy z wiertarką udarową

Ustawić przełącznik wiercenie/ wiercenie udarowe (3) na pozycji B (wiercenie udaro- we).

Do prac w betonie lub murach należy używać wierteł z twardego stopu i pracować przy wy- sokiej liczbie obrotów.

Ustawić przełącznik wiercenie/ wiercenie udarowe (3) na pozycję A (wiercenie ).

Do prac w stali należy korzystać zawsze z wierteł HSS (ze stali szybkotnącej o podwyższonej wydajności skrawania) i niskie- go ustawienia liczby obrotów.

Aby uniknąć niepotrzebnego zużycia wiertła, zaleca się smarowanie wiertła odpowiednim chłodziwem.

6.6.3 Wkręcanie/ wykręcanie śrub

Ustawić przełącznik wiercenie/ wiercenie udarowe (3) na pozycji A (wiercenie ).

Używać ustawienia niskiej liczby obrotów.

6.6.4 Nawiercanie otworów

Jeśli chcą Państwo wywiercić otwór w twardym materiale, zalecamy wcześniej nawiercić otwór za pomocą małego wiertła.

6.6.5 Wiercenie w płytkach i kafelkach

Ustawić przełącznik wiercenie/ wiercenie udarowe (3) na pozycji A (wiercenie ).

Ustawić przełącznik wiercenie/ wiercenie udarowe (3) na pozycję B (wiercenie udaro- we), dopóki wiertło przebije płytkę/ kafla.

6.7 Wiercenie z odsysaniem pyłu (9)

Odsysacza pyłu używać tylko przy wierceniu w betonie, cegłach i murach. Odłamki drewna i tworzywa sztucznego mogą zapchać odsysacz pyłu. Gorące odłamki metalu, które powstają pod- czas wiercenia w metalowych tworzywach, mogą spowodować uszkodzenie odsyacza pyłu

Zamontować odsysacz pyłu (9); patrz punkt

Połączyć przyłącze do odsysania pyłu (10) z wężem ssącym odpowiedniego odkurzacza. Odkurzacz musi być odpowiedni do zasysa- Anl_MK_ID_750_Kit_SPK7.indb 33Anl_MK_ID_750_Kit_SPK7.indb 33 10.05.16 08:4410.05.16 08:44PL

nego materiału. Niebezpiecznych dla zdrowia kurzy nie należy odkurzać za pomocą odsy- sacza pyłu (9). Materiał azbestowy nie może być obrabiany!

Ustawić wymaganą głębokość wiercenia (pa- trz punkt 5.2).

Zaznaczyć miejsce wiercenia.

Wskazówka: Aby uniknąć zabrudzeń na ścianie , można zakleić obszar transparent- nego otworu zasysania za pomocą taśmy malarskiej. Przed użyciem taśmy malarskiej, spróbować na niewidocznym miejscu, czy taśma malarska da się bez problemu usunąć ze ściany.

Włączyć odkurzacz i umieścić przezroczystą pokrywę na przedniej stronie odsysacza pyłu (9) przez miejsce wiercenia tak, aby wiertło znajdowało się przed zaznaczeniem. Uważać przy tym na to, żeby przezroczysta pokrywa przylegała blisko obrabianego przedmiotu/ ściany.

Wcisnąć lekko wiertło/ urządzenie za pomocą nieuruchomionego włącznika/ wyłącznika (5) w kierunku oznaczenia.

Wykonać wiercenie. Przestrzegać przy tym wskazówek z punktu 6.6.

Odsysacz pyłu (9) musi być czyszczony co najmniej co 15 wierceń. Zdemontować od- sysacz pyłu (9) i uchwyt dodatkowy (8), jak opisano w punkcie 5.3/ 5.1. Wyczyścić od- sysacz pyłu (9) i wewnętrzną część uchwytu dodatkowego (8) ostrożnie wytrzepując lub przedmuchując sprężonym powietrzem o niskim ciśnieniu.

W przypadku nieprawidłowego zasysania należy sprawdzić odsysacz pyłu (9), czy nie jest zapchany / zabrudzony.

Aby ochronić przezroczystą pokrywę ochronną przed uszkodzeniami, wprowadzo- ny w nią został pierścień ochronny. Pierścień ochronny powinien być od razu wymieniony, jeśli jest uszkodzony lub zużyty.

7. Wymiana przewodu zasilającego

Niebezpieczeństwo! W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowa- ny serwis lub osobę posiadającą podobne kwalifi - kacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

8.2 Szczotki węglowe

W razie nadmiernego iskrzenia proszę sprawdzić stan szczotek węglowych przez elektryka. Niebezpieczeństwo! Wymiany szczotek węglowych dokonywać może jedynie elektryk.

We wnętrzu urządzenia nie ma części wymagających konserwacji.

8.4 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_MK_ID_750_Kit_SPK7.indb 35Anl_MK_ID_750_Kit_SPK7.indb 35 10.05.16 08:4410.05.16 08:44PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Zawarte w nich substancje mogą być niebezpieczne dla środowiska oraz dla zdrowia ludzi i zwierząt. Selektywna zbiórka odpadów m.in. z gospodarstw domowych przyczynia się do zmniejszenia ilości od- padów przekazanych na składowiska lub do spalarni oraz ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Anl_MK_ID_750_Kit_SPK7.indb 36Anl_MK_ID_750_Kit_SPK7.indb 36 10.05.16 08:4410.05.16 08:44PL

Zakres ochrony gwarancyjnej Gwarancja Mc Kenzie obejmuje wady produkcyjne i materiałowe urządzenia. Gwarancją nie są objęte uszkodzenia wynikające z eksploatacji, konserwacji i napraw, podczas których nie przestrzegano ściśle instrukcji fi rmy Mc Kenzie, oraz wykonane samowolnie zmiany w konstrukcji urządzenia, a także uszkodzenia opakowania. Tak zwane „części zużywające się“ nie są objęte ochroną gwarancyjną. Gwarancją nie są objęte następujące części: części zużywające się takie jak tarcze, lamele, druty, łańcuchy, prowadnice, połączenia śrubowe, wiertła, cięgna, końcówki frezarskie, narzędzia pilarskie, szpule. Urządzenia muszą być eksploatowane w normalnych warunkach i nie być stosowane do celów zawo- dowych lub gospodarczych. Szlifi erki, które zostały użyte do szlifowania gipsu, nie są objęte ochroną gwarancyjną. Zwracane urządzenia muszą być kompletne (np. z bateriami, akcesoriami itd.). Czas trwania gwarancji Gwarancja Mc Kenzie udzielana jest na okres trzech lat od daty zakupu urządzenia. Data zakupu urządzenia musi zostać udowodniona przez przedłożenie paragonu kasowego lub faktury wystawionej przez punkt sprzedaży. Zasady korzystania z serwisu posprzedażowego dla urządzeń serii Mc Kenzie Produkt z ważną gwarancją Jeżeli konsument wykrył usterkę lub wadę w przenośnym elektronarzędziu serii Mc Kenzie i od daty zakupu tego narzędzia nie upłynęły trzy lata, wówczas konsument ma prawo skorzystać z prawa gwa- rancji. Urządzenie wraz z dowodem zakupu należy zwrócić w punkcie zakupu. Tak zwane bezwzględnie konieczne części, które nie wymagają interwencji technicznych, dostępne są przez okres pięciu lat. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Anl_MK_ID_750_Kit_SPK7.indb 37Anl_MK_ID_750_Kit_SPK7.indb 37 10.05.16 08:4410.05.16 08:44- 38 - Anl_MK_ID_750_Kit_SPK7.indb 38Anl_MK_ID_750_Kit_SPK7.indb 38 10.05.16 08:4410.05.16 08:44- 39 - Anl_MK_ID_750_Kit_SPK7.indb 39Anl_MK_ID_750_Kit_SPK7.indb 39 10.05.16 08:4410.05.16 08:44EH 05/2016 (02) Anl_MK_ID_750_Kit_SPK7.indb 40Anl_MK_ID_750_Kit_SPK7.indb 40 10.05.16 08:4410.05.16 08:44
