HTB-2500 - Ventilador Thermex - Manual de utilização gratuito

Tipo de produto	Ventilador de teto de grande diâmetro
Marca	Thermex
Modelo	HTB-2500
Diâmetro	2500 mm
Número de pás	8 pás de alumínio
Peso	Aproximadamente 35 kg
Alimentação elétrica	230 V / 400 V (conforme modelo)
Classe elétrica	Classe I (com tomada de terra)
Velocidades	6 velocidades de rotação
Modos de rotação	Modo verão (fluxo para baixo) e modo inverno (fluxo para cima)
Controle remoto	Sim, com alcance até 15 m, pilhas AAA
Temporizador	Programável: 1 h, 2 h, 4 h, 8 h
Temperatura ambiente	+10 °C a +45 °C
Instalação	Fixação no teto, suporte metálico fornecido
Manutenção	Limpeza externa com pano úmido (sem abrasivos)
Instruções de segurança	Desligar antes da limpeza; não se apoiar nas pás; duas pessoas necessárias para a instalação
Peças de reposição	Contatar o serviço oficial S&P; usar peças originais
Garantia	Garantia anulada se manuseio por pessoa não autorizada

Perguntas frequentes - HTB-2500 Thermex

Como alterar o sentido de rotação do ventilador?

Para inverter o sentido de rotação, use o pequeno interruptor localizado no compartimento das pilhas do controle remoto. Atenção: nunca mude o sentido enquanto o ventilador estiver girando; aguarde a parada completa.

Como limpar o ventilador HTB-2500?

Desconecte primeiro a alimentação elétrica. Limpe o exterior com um pano úmido (apenas água). Não use produtos abrasivos e não jogue água no aparelho. Aproveite para verificar as fixações no teto.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas (2 x AAA) e substitua-as se necessário. Certifique-se de apontar o controle remoto para o ornamento superior. O alcance máximo é de 15 metros com pilhas novas. Se o problema persistir, contate o serviço técnico.

Qual peso o teto deve suportar?

O teto ou a estrutura deve resistir a uma carga mínima de 100 kg por 20 cm². Use as buchas metálicas fornecidas e verifique a solidez antes da instalação.

Como programar o desligamento automático?

Pressione a tecla de temporizador do controle remoto para selecionar a duração: 1 h, 2 h, 4 h ou 8 h. Os LEDs indicam a duração programada. O ventilador desliga automaticamente no final do tempo escolhido.

Posso instalar o ventilador sozinho?

Não, é obrigatório que dois técnicos especializados realizem a instalação devido ao peso e à envergadura do aparelho. Siga escrupulosamente as etapas do manual.

O que fazer se o ventilador fizer um ruído anormal?

Verifique se todas as pás estão corretamente fixadas e equilibradas. Se o ruído persistir, desligue a alimentação e contate um serviço oficial S&P. Não tente reparar você mesmo.

Como usar o modo inverno?

Coloque o interruptor do controle remoto na posição 'W' (inverno). O fluxo de ar será direcionado para o teto, o que reduz a estratificação da temperatura e melhora o conforto no aquecimento.

Quais são os riscos se eu modificar o aparelho?

Qualquer modificação não autorizada anula a garantia e pode causar ferimentos ou danos materiais. Use exclusivamente peças de reposição originais S&P.

Como reciclar o aparelho no fim da vida útil?

Deposite o aparelho e as embalagens nos contentores de reciclagem apropriados. Em conformidade com a regulamentação, não descarte o aparelho com o lixo doméstico; contate o centro de gestão de resíduos local.

MANUAL DE UTILIZADOR HTB-2500 Thermex

MANUAL DE INSTALLAÇÃO E UTILIZACHO

AVISO: Leia todas as instruções cuidadosamente para garantir a instalação e operação seguras do ventilador de teto de grande diamétro.

Nem o fabricante, nem o agente/distribuidor, nem o comércio em que adquiriu este produits terão qualquer responsabilitad por danos ou perdas na compra e/ou instalação deste produits.

1. INTRODUÇÃO

• Este Manual de Instalação e Uso representa o documento de referencia de treinamento escrito pela S&P e destina-se aos instaladores e elesproprios usuários.
• O objetivo deste manual é fornecer as informações necessarias para a correta instalação e uso do equipamento, destacando os perigos que podem derivar do uso incorreto.
• Para um bom uso e operação do disposítivo, é necessário seguir escrupulosamente as instruções fornecidas neste manual.
• A segurar e o uso adequado deste dispositivo são regulados pela Diretica de Baixa Tensão 2014/35/EU e a Diretiva de Compatibility Eletromagnética 2014/65/EU. A marca CE atesta a conformidade do produits com os requisitos essenciais de segurar previsções por estas Diretrizes da Comunidade Europeia.

2. CONTROLDE RECEPÇAO

• O disposito do ser entrega embalado com segurar e em perfeitas condições. No entanto, a embalagem e/ou seu conteudo pode ter sido danifirado durante o transporte. Recomenda-se examinar todas as unidas no momento do recebimento, para verifi car a presence de danos visíveis.
• Se algo dano for detectado, entre em conta com a S&P para estabelecer o tipo apropriadao de intervencao. A S&P se reserva o direito de realizar uma inspecao.
• Verifi que también se os dados de identifição do ventilador de teto correspondem exata-mente ao Modelo solicitado para sua aplicação. A placá de identificacao com a marca CE está localizada na parte externa do dispositivo. Ele especiali ca os dados de identifiçaçao da S&P, o modelos, o número de série e o ano de construcao, bem como os dados tecnicos caractécticos.

3. AVISOS DE SEGURANCA

AVISO: SOLER & PALAU Ventilation Systems S.L.U. (S & P) não é responsavel em caso de danos na boa e/ou acidente do pessoal, devido à violação das Advertências de Segurarça indicadas no presente manual.

AVISO: É muito importante seguir e respeitar todos os avisos de segurarça indicados abaixo. O não cumprimento pode causar ferimentos em pessoas e/ou danos à boaquina.

AVISO: Os uso do produit que não está em conformidade com o descriço在这esto documento devem ser considerados improprios e, portanto, não são seguros. Esses usos imprevistos podem fazer danos ao equipamento e ferimentos pessoas. Qualquer及其他o uso que não sera aquele para o qual o produits foi projetado e descriço在这esto documento, éconsiderado não conforme, portanto, a S & P declina toda a responsabilité a esse respeito.

• Para não expor a equipe que está operando no dispositalo a riscos durante as fases de instalacao, manutenção ou limpeza, os seguients Elementos de Proteção Individual (E.P.I) devem ser usados:

CAPACETDE SEGURANCA

ROUPAS DE PROTECCAO

LUVAS DE PROTECCAO

OCULOS DE PROTECCAO

MEIOS DE PROTEÇÃO ANTI-QUEDA

NOTA: Em nenhum caso a S&P sera responsavel por danos a coisas e/ou pessoas, devido a procedimentos incorretos de instalacao, manutencao ou limpeza.

• Devido ao peso do dispositivo, são necessários no minimumsicos, devidamente treinados, para realizar a operatione de instalação.
• Ventiladores de teto de grande diametro podem travalear sob condições de temperatura ambiente entre: +10°C e +45°C
• É estritamente proibido modifi car qualquer um dos componentes do produits ou substitu-lois por peças sobressalentes não originals da S&P.
• Antes de proceder à instalação do aparelho, certifi que-se de que todas as medidas de segança indicadas na (Figura 1) são respeitadas.
• O telhado ou estrutura onde o aparelho deve ser fi xado deve ser suf i cienmente robusto e fi rme para suportar um peso de 100Kg / 20cm^2

NOTA: Em caso algo a S&P sera responsavel por danos materiais e/ou pessoas causados,PGA instalação do aparelho em coberturas ocos, fracas ou inadequadas.

Os ventiladores de teto de grande diametro são dispositivos de instalação fi xos. Para conexão à rede, as diretrizes indicadas nos Regulamentos de Baixa Tensão e/ou de cada País devem ser levadas em consideração.

• O meio de desconexão deve ser incorpORA a instalação fi xa para a rede de abastecimento de desconexão unipolar deve proportionar uma separacao de contacto em todos os pôlos de pelo menos 3 mm. de modo a garantir a desconexão total do ventilador de teto, sob condições de sobretensão de Categoria III.
• Os modelos HTB de grande diametro são de classe I, portanto, o fio terra da instalação fi xa deve ser connectado ao aparelho.
• Antes de conectar o disposicao a rede, verifi que se a tension do alimentacao está cortada e corresponde aoacoes indicados na placac de identificacao do ventilador.
• Se você estiver instalando mais de um ventilador. Certifi que-se de não misturar as lâminas entre os ventiladores, mesmo que sejam do mesmo modelo. As lâminas vem da fabrica cuidadosamente pesadas e agrupadas emroupos de 8 unidas.
• Cada ventilador sera regido por sua caixa de regulacao eletrónica. Um regulator não pode ser uso para governar mais de um ventilador.
• Esta unidade pode usar crianças de 8 anos ou mais e pessoas com habilidades ou falta de experiência e conheçimento fisicas, sensoriais ou mentalais reduzidas se tiverem recebido supervisão ou formação adequada sobre o uso do aparcelho com segança eDSLer dos perigos envolvidos.
• As crianças não devem brincar com o aparelho.
• Limpeza e manutençaoelo usuario nao devem ser realizadas por crianças sem supervisao.
• Antes de efectuar qualquer operacao de limpeza exterior, deslige o aparelho da corrente electrica.
• Durante a instalacao, manutencao ou operacao de limpeza, nao apoie as laminas.
• Durante a operação de manutenção, verifi que se as antesas no teto/estrutura garantem que não se soltaram com o tempo.
• Nunca insira qualquer objecto entre as pás do ventilador quando o ventilador estiver giraldo. Existe um risco significi cativo de danos no dispositivo, âncoras e consequentemente de queda.

4. MONTAGEM INSTALLAÇAO

Principal components fornecidos:

1. Corpo do motor
2. Mastro.
3. Pás de alúnbio x 8 (Comprimento de acordo com o Modelo adquirido).
4. Parafudos de fi xaca × 24/32 laminas. (de acordo com o Modelo adquirido).
5. Láminas de fi xacaão das porcas cegas x 24/32 (dependendo do modelo adquirido).
6. Anilhas de segurarça que fi xam as lâminas x 24/32 (conforme Modelo adquirido).
7. Suporte de metal no telhado.
8. Tachas de metal fi xando x 5.

9. Caixa de controle.

10. Controle remoto (2 pilhas AAA).

11. Suporte de parede para contrôle remoto.
12. Manual de instalacao e uso.

Siga os passos abaixo para montar e fi xar o dispositorio:

Nota: Devido ao seu tamanho e peso, não monte as pás do ventilador até que esteja totalmente pendurado e connectado. Siga as etapas de montagem, na ordem indicada abaixo:

1. (Figura 2) Remova o clipe de segurarca (1) e o pino inferior (2) do mastro Desparafuse os parafusos superiores (3-4) para remove o pino da junta esférica superior. Isso faculdar a passagem dos cabos no interior do mastro.
2. (Figura 3) Passe o mastro (5) atraves do interior do copo superior (4) e do copo inferior (6). Em seguida, passe os cabos do motor e o cabo metalico de segurarcaelo interior do mastro. Anexe o mastro ao motor usingo os bois parafusos (3). Substitua o pino inferior (2) e fi xe-o com o clipe de segurarca (1).

Além disso, coloque o pino superior de volta no mastro e fixe firmamente a junta esférica superior usingo os parafudos (6-7).

1. (Figura 4) Pratique quatro furos de 10mm de diametro e um de 12mm de diametro. Prenda o suporte no teto usingo os quatro pluggedes de expansao de metal de 10mm de diametro (1), as arruelas e as porcas fornecidas. Em seguida, fixe o bujo de expansao de metal com um diametro de 12mm (2) para fi xar o cabo de seguranca.

Certifique-se de que as porcas estejam bem apertadas e o suporte totalmente fixo (sem movimento).

ATENÇA: O teo ou estrutura onde o dispositove deve ser fixado deve ser suficientemente robusto e fi rme para suportar um peso de: 100Kg / 20cm^2

1. (Figura 5) Pendure o mastro no suporte da teto. Para evitar que o mastro gire, gire o Conjunto até que a ranura no acoplamento do mastro (1) se encaize na mola de suporte do teto (2).

Passo o cabo de segurarca de metal (3) em volta do suporte de teto [cabo] e fixe-o apertando o parafuso do parafuso de segurarca (4). Em seguida, passo o cabo de segurarcaelo dentro do orificio do bujo metalico de 12 mm de diametro e fi xe o Conjunto com osegundo parafuso de segurarca (5).

5. CONEXão ELETRICA (Figura 6)

ADVERTÊNCIA: Antes de,iniciar a connexão do ventilador, certifi que-se de que ele esteja desconectado da rede electrolytica e a tensao de alimentacao corresponda ao dados indicados na placacde identificacao do ventilador.

1. Conecte os cabos do motor, com o conector rápido da caixa de controle (1).
2. Conecte os cabos da caixa de controle (L-brown / N-blue) à regua de terminais (2), que é fi xada na lateral do suporte de teto.

3. Conecte o fio terra do mastro (amarelo-verde), com o conector rápido do cabo terra do suporte de teto.

4. Conecte o cabo de aterramento do suporte de teto (amarelo-verde) e o cabo de aterramento da caixa de controle, na mesma regua de bornes (2).

5. Conecte a fonte de alimentacao a instalacao no lado livre da barra de terminais.
6. Em seguida, localize a caixa de controle eletrônico corretoamente dentro do mesmo suporte de toe e cubra-a com o aconteamento superior (3). Certifique-se de não "beliscar" o cabo da antenna (4). Fixe a guarnicao com os quatro parafusos (5).

6. MONTAGEM DAS LÁMINAS (Figura 7)

ADVERTÉNCIA: Para a montagem das pás é necessário um minimo de两大icosposos.

ATENÇA: Se você estiver instalando mais de um ventilador de teto, certifi que-se de não misturar as lâminas entre os dispositivos, mesmo que sejam do mesmo Modelo. Estes Vermonta fabrica, pesados com precisão para garantir o equilibrio do ventilador.

1. Usando os parafusos e porcas fornecidos, fi xe a primeira lâmina.
2. Em seguida, fi xe a lamina oposta para evaporarregarar todo o peso no mesmo lado do ventilador.
3. Prossiga también como o resto das lâminas. Certifi que-se de que cada um dos parafudos e porcas esteja bem apertado.

ATENÇÃO: No momento da instalação, tenha cuidado para não seAPOiar nas lâminas,pois elas poder fi car desalinhas e aumento o giro do ventilador.

7. START-UP E USO

• Insira as pilhas no controle remoto.
• Onde as baterias está localizadas, existe um pouco interruptor com o qual o usuario pode escolher/modifi car a direção de rotação do ventilador.
• As direções de rotação são definidas como modo Verão (S) e modo Inverno (W).
• No modo Verão (S), o fluxo de ar é projetado em direção ao solo, melhorando a sensação de bem-estar dos 用户.
• No modo Inverno (W) o fluxo de ar é projetado em direção ao teto, minimizando o diferencial de temperatura entre o piso e o teto.

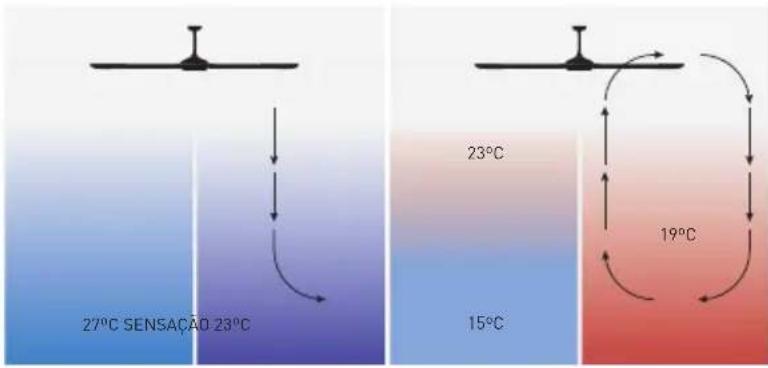

Modo de Verão (S) Modo de Inverno (W)

Sem ventilador Com ventilador Sem ventilador Com ventilador

ATENÇA: Nunca mude a direção de rotação com o ventilador funcionando, espere até que esteja completeness parado.

Nota: Ocasionalmente, quando o sentido de rotação foi alterado, o ventilador faráPEGUEiros movimentos antes de iniciar, de modo que o controle eletrônico possa determinar a posicao exata do rotor. Esses movimentos de controle de posicao são totalmente normais.

• Visando o controle remoto no pailen superior, você pode controlar a operacao do ventilador de to.
• Pressione o botão para conectar/desconectar o disposito. O Sistema funciona por radiofrequency, aumento assim a distência de controle para 15 metros (baterias novas).
• O ventilador tem até 6 velocidades de rotação. Sendo o 1 a velocidade minima e o 6 o maior. Pressione as teclas 1-2-3-4-5-6 paraacular/iminir a velocidade de rotação. O ventilador émitira uma campainha toda vez que receiveber um commando para controlar o controle remoto.

8.PROGRAMANDOPARADESCONECTAR

• Pressionando o botão no controle remoto, você pode programar 1H - 2H - 4H - 8H horas de operação. Às os tempo de programação selecionado, o ventilador de teto pará automatamente.
• Os LEDs no controle remoto indicarão o tempo de operação programado.

9. MANUTENÇAO

AVISO: Antes de iniciaar a manutenção do ventilador, verifi que se ele está desconectado da rede elétrica.

1. A limpeza periodica é a unica manutença periodica necessária.

2. Limpe-o externamente sem desmontá-lo, com um pano úmido de agua (não use deter-gentes abrasivos).

3. Não use detergentes de limpeza abrasivos,驻村ismem danifi car o acabamento do produto.

4. Nunca projete um jato de agua no aparelho ou nas mesmas lâminas.
5. Aproveitando a operacao de limpeza, remove a moldura superior para verifi car as anceras no telhado e certifi que-se de que as porcas de fi xação ainda estejam apertadas.

ATENÇA: No momento da manutençao ou limpeza, tenha cuidado para não seAPOiar nas lâminas, poi elas podem estar desalinhadas eLERar o giro do ventilador.

10. COLOÇÃO FORA DE SERVICO E RECICLAGEM

Os regulamentos da CEE e o compromisso que devemos adquirir com as geraisções futuras nos exigem a reciclar materiais; Pedimos que não se esqueça de depositar todos os elementos restantes da embalagem nos recipientes de reciclagem correspondentes, bem como levar o equipamento substituído para o gerente de resíduos mais proxies.

11. ASSISTÊNCIA TÉCNICA

A extensa rede de serviços oficials da S&P garante uma assistência Tecnica adequada. Em caso de observação de qualquer anomalia no disposito, por favor colque contato com qualquer um dos Servicos Oficiais S&P, onde sera devidamente atendido.

Qualquer Manipulacao feita por pessoas fora dos Servicos Oficiais da S&P nos forcaia a cancelar sua garantia.

A S&P REServa O DIREITO À MODIFICAÇÃO DO PRODUTO SEM AVISO PREVIO
