MANUAL DE UTILIZADOR BAG 230 Bavaria

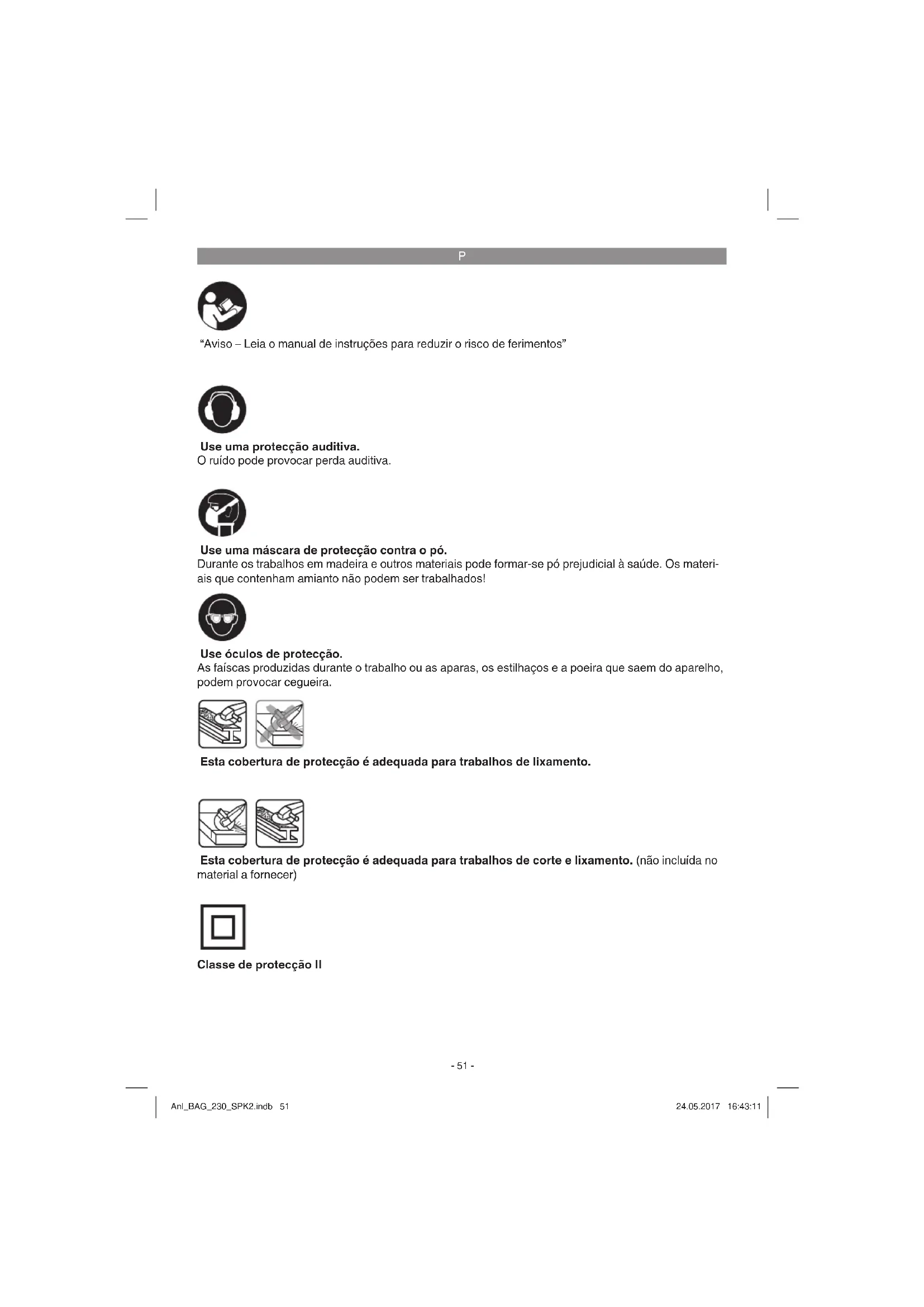

“Aviso – Leia o manual de instruções para reduzir o risco de ferimentos” Use uma protecção auditiva. O ruído pode provocar perda auditiva. Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho, podem provocar cegueira. Use uma máscara de protecção contra o pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materi- ais que contenham amianto não podem ser trabalhados! Esta cobertura de protecção é adequada para trabalhos de corte e lixamento. (não incluída no material a fornecer) Esta cobertura de protecção é adequada para trabalhos de lixamento. Classe de protecção II Anl_BAG_230_SPK2.indb 51Anl_BAG_230_SPK2.indb 51 24.05.2017 16:43:1124.05.2017 16:43:11P

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1)

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao representante mais próximo, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nos termos de garantia no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

Instruções de segurança

3. Utilização adequada

A rebarbadora destina-se ao lixamento de metal e pedra mediante a utilização do respectivo disco de rebarbar e do respectivo dispositivo de segu- rança. Aviso! Para o corte de metal e de pedra, a rebar- badora só deve ser utilizada com o dispositivo de segurança montado, o qual pode ser adquirido como acessório. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis. Anl_BAG_230_SPK2.indb 52Anl_BAG_230_SPK2.indb 52 24.05.2017 16:43:1124.05.2017 16:43:11P

Tensão de rede: ............................ 230 V ~ 50 Hz Potência absorvida: ................................ 2000 W Rotações em vazio: ............................6.000 min

Peso: ..........................................................4,7 kg Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 60745. Nível de pressão acústica L

................................................3 dB Nível de potência acústica L

...............................................3 dB Use uma protecção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 60745. Punho: Valor de emissão de vibração a hAG = 5,3 m/s² Incerteza K = 1,5 m/s² Aviso! O valor de emissão de vibração indicado foi me- dido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da fer- ramenta eléctrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado. O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta eléctrica. O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada.

5. Antes da colocação em

funcionamento Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede. Aviso! Retire sempre a fi cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho.

5.1 Montagem do punho adicional (fi gura 2)

A rebarbadora não pode ser usada sem pun- ho adicional (3).

O punho adicional pode ser enroscado em três posições (A, B, C). Lado do aparelho Adequado para Esquerda (pos. A / como indicado na fi gura) Destro Direita (pos. B) Canhoto Em cima (pos. C) Utilização dos discos de corte Anl_BAG_230_SPK2.indb 53Anl_BAG_230_SPK2.indb 53 24.05.2017 16:43:1124.05.2017 16:43:11P

Ajuste o dispositivo de segurança (4) para proteger as suas mãos, de maneira a que o material a lixar se afaste do corpo.

A posição do dispositivo de segurança (4) pode ser adaptada às respectivas condições de trabalho: solte o parafuso (a) e rode a cobertura (4) para a posição desejada.

Assegure-se de que o dispositivo de segu- rança (4) cobre a carcaça da roda dentada correctamente.

Certifique-se de que o dispositivo de segu- rança (4) se encontra devidamente fixado. Aviso! Certifi que-se de que o dispositivo de segurança está bem colocado. Aviso! Não utilize a rebarbadora sem o dispo- sitivo de segurança.

5.3 Marcha de ensaio de rebolos novos

Deixe funcionar a rectifi cadora angular com o rebolo montado pelo menos durante um minuto em vazio. Substitua imediatamente os rebolos que vibrem.

6.1. Interruptor (fi g. 4) A rebarbadora está equipada com um interruptor de segurança, destinado a prevenir acidentes. Para ligar, empurre o interruptor para ligar/desli- gar (2) para a frente e de seguida prima-o. Perigo! Aguarde até que a máquina alcance as rotações máximas. Depois pode encostar a rebarbadora à peça e trabalhá-la.

6.2 Substituição dos discos de rebarbar

A troca dos rebolos é fácil devido ao bloqueio do fuso.

Aperte o bloqueio do fuso e deixe engatar o rebolo.

Troque o rebolo e aperte a porca do flange com a chave de furos. Nota: Aperte o bloqueio do fuso somente quando o motor e o fuso estiverem parados! Durante a troca do rebolo, o bloqueio do fuso deve fi car apertado! No caso de rebolos de até aprox. 3 mm de espes- sura, aperte a porca do fl ange com o lado plano em direcção ao rebolo.

6.3 Disposição dos fl anges ao usar-se rebo-

Disposição dos flanges ao usar-se um rebolo separador rebaixado ou recto (Fig. 7)

Disposição dos flanges ao usar-se um rebolo separador rebaixado (Fig. 8)

Disposição dos flanges ao usar-se um rebolo separador recto (Fig. 9)

O motor sempre deve ter boa ventilação durante o trabalho. Por isso, as aberturas de ventilação sempre devem estar limpas.

O rebolo nunca deve ser maior que o diâme- tro prescrito.

Antes de usar o rebolo, controle o número de rotações indicado.

A velocidade de rotação máxima do disco abrasivo e de corte tem de ser superior às rotações em vazio da rebarbadora.

Use somente rebolos admitidos para uma ve- locidade de rotação máxima de 6.000 r.p.m. e uma velocidade periférica de 80 m/seg.

Preste atenção ao sentido de rotação quando utilizar discos de corte de diamante. A seta indicadora do sentido de rotação no disco de corte de diamante tem que coincidir com a seta indicadora do sentido de rotação no aparelho. Tenha especial atenção à correcta armazenagem e transporte dos corpos abrasivos. Não exponha o corpo abrasivo a pancadas, choques ou ares- tas afi adas (p. ex. durante o transporte ou arma- zenagem numa caixa de ferramentas). Isto pode- ria provocar danos nos corpos abrasivos, como p. ex. fi ssuras, e constituir perigo para o utilizador. Anl_BAG_230_SPK2.indb 54Anl_BAG_230_SPK2.indb 54 24.05.2017 16:43:1124.05.2017 16:43:11P

6.6 Observações sobre o trabalho

6.6.1 Rectifi cação de desbaste

Aviso! Utilize o dispositivo de segurança para lixar (incluído no material a fornecer). Na rectifi cação de desbaste, obtém-se o melhor resultado quando se aplica o rebolo num ângulo de 30 ° a 40 ° em relação à superfície e se move o mesmo regularmente sobre a peça, de um lado ao outro.

6.6.2 Corte com o rebolo

Aviso! Utilize o dispositivo de segurança para cortar (disponível como acessório, ver 8.4). Ao cortar com o rebolo, tome cuidado para que a rectifi cadora angular não emperre na superfície de corte. O rebolo deve ter uma aresta de corte limpa. Para cortar pedras duras, use de preferência um rebolo com diamantes. Aviso! Não é permitido trabalhar materiais que contêm amianto! Aviso! Nunca use rebolos separadores para a rectifi cação de desbaste.

7. Substituição do cabo de ligação à

rede Perigo! Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

8. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha da corrente antes de qualquer tra- balho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

8.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande verifi car as escovas de carvão por um electricista. Atenção! As escovas de carvão só podem ser substituídas por um electricista.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info Cobertura de protecção para corte (Ref.ª

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica. Anl_BAG_230_SPK2.indb 55Anl_BAG_230_SPK2.indb 55 24.05.2017 16:43:1224.05.2017 16:43:12P

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_BAG_230_SPK2.indb 56Anl_BAG_230_SPK2.indb 56 24.05.2017 16:43:1224.05.2017 16:43:12P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_BAG_230_SPK2.indb 57Anl_BAG_230_SPK2.indb 57 24.05.2017 16:43:1224.05.2017 16:43:12P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Escovas de carvão Consumíveis/peças consumíveis* Discos de corte e de rebarbar Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_BAG_230_SPK2.indb 58Anl_BAG_230_SPK2.indb 58 24.05.2017 16:43:1224.05.2017 16:43:12P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_BAG_230_SPK2.indb 59Anl_BAG_230_SPK2.indb 59 24.05.2017 16:43:1224.05.2017 16:43:12Yang/Product-ManagementWeichselgartner/General-Manager
