Tipo de produto	Câmera digital
Marca	Olympus
Modelo	Camedia D545 Zoom
Dimensões (L × A × P)	106 mm × 56 mm × 36 mm (sem saliências)
Peso (sem pilha nem cartão)	140 g
Alimentação	2 pilhas alcalinas AA (R6) / 2 pilhas NiMH / 1 pack de bateria de lítio CR-V3 / adaptador de corrente Olympus (opcional)
Sensor	CCD 1/2,5 polegadas, 4,06 megapixels (bruto), 4,0 milhões de pixels efetivos
Objectiva	Olympus 6,3–18,9 mm, f2,8–f4,9 (equivalente a 38–114 mm em 35 mm)
Zoom óptico	3×
Ecrã LCD	1,8 polegadas TFT colorido, 85 000 pixels
Velocidade do obturador	4 a 1/2000 s
Memória interna	14 MB
Cartões de memória compatíveis	xD-Picture Card (16 a 512 MB)
Resoluções de imagem	2288×1712 (SHQ, HQ), 1600×1200 (SQ1), 640×480 (SQ2)
Conectores	Tomada de entrada CC (DC IN), conector USB
Flash incorporado	Sim, distância mínima de 1 m para evitar risco ocular
Modos de fotografia	Automático, Cena (10 situações), Panorama
Temperatura de funcionamento	0 °C a 40 °C
Humidade de funcionamento	30 % a 90 %
Software fornecido	OLYMPUS Master
Acessórios fornecidos	Correia, pilhas alcalinas AA (×2), CD-ROM, cartão de garantia, cartão de registo
Normas suportadas	PictBridge, DPOF, Exif 2.2, PRINT Image Matching III
Limpeza	Usar um pano húmido, sem produtos líquidos nem solventes
Reparabilidade	Confiar qualquer reparação a pessoal qualificado; utilizar apenas peças de reposição recomendadas pela Olympus

Perguntas frequentes - Camedia D545 Zoom OLYMPUS

Como inserir as pilhas na Olympus Camedia D545 Zoom?

Certifique-se de que a câmara está desligada (objetiva retraída, ecrã LCD apagado). Abra a tampa do compartimento da bateria deslizando e levantando. Insira duas pilhas alcalinas AA (R6) ou duas pilhas NiMH ou um pack CR-V3 respeitando as polaridades indicadas. Feche a tampa pressionando no centro e deslizando.

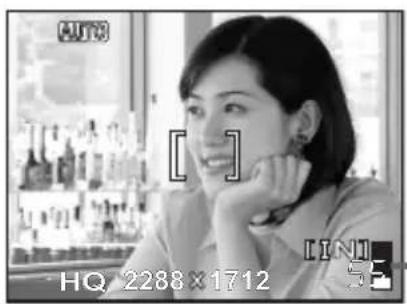

Como ligar a câmara e tirar uma primeira foto?

Coloque o seletor de modo em AUTO e prima o interruptor POWER. A objetiva estende-se e o ecrã LCD acende. Enquadre o motivo com o marcador de focagem, prima o botão de obturação até meio para focar (luz verde acesa) e prima completamente para tirar a foto.

Que tipos de pilhas posso usar?

Pode usar: pilhas alcalinas AA (R6), pilhas NiMH recarregáveis Olympus, um pack de bateria de lítio CR-V3. Pilhas de manganês (zinco-carbono) não são utilizáveis. Para pilhas NiMH, carregue-as com o carregador recomendado antes da primeira utilização.

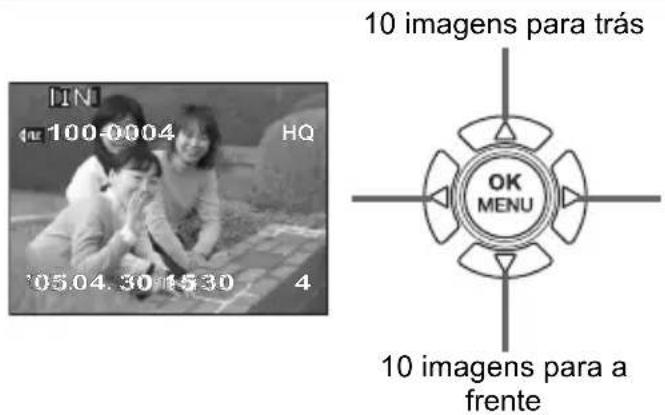

Como visualizar as fotos já tiradas?

Prima o botão de reprodução () para entrar no modo de visualização. A última foto é exibida. Use o disco de rolagem para percorrer as imagens. Para voltar à captura, prima o botão de captura ().

Como ajustar a data e a hora?

Ao ligar pela primeira vez, o ecrã mostra [A/M/J]. Consulte o capítulo 6 do Manual Avançado para ajustar. Pode usar a câmara sem definir a data, mas é recomendado fazê-lo para datar as fotos.

Qual cartão de memória é compatível?

A câmara utiliza cartões xD-Picture Card de 16 a 512 MB. Também dispõe de memória interna de 14 MB. Insira o cartão no compartimento apropriado. Nunca remova o cartão enquanto a luz de acesso estiver piscando.

Como limpar a câmara fotográfica?

Desligue qualquer adaptador de corrente. Use um pano húmido para limpar o corpo. Nunca use produtos de limpeza líquidos, aerossóis ou solventes orgânicos. Evite tocar na objetiva; use um pano macio para lentes se necessário.

Quais são as precauções de segurança importantes?

Não exponha a câmara à água ou humidade elevada. Não olhe para o sol através da objetiva. Evite usar o flash a menos de 1 m dos olhos, especialmente com bebés. Use apenas acessórios recomendados pela Olympus. Em caso de anomalia (cheiro, fumo), desligue imediatamente a câmara e remova as pilhas.

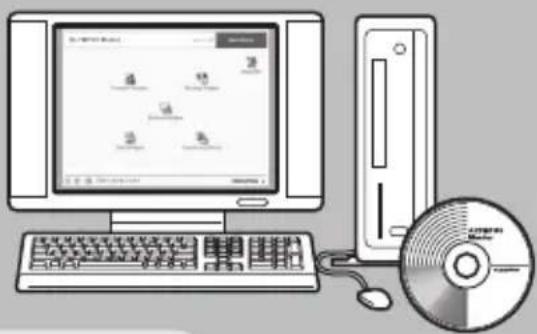

Como conectar a câmara a um computador?

Use o cabo USB fornecido (ou um adaptador de corrente CR-V3). Ligue a câmara no modo de reprodução. O computador deteta-a como um disco amovível. Pode então transferir as fotos. Instale previamente o software OLYMPUS Master para mais funcionalidades.

O que fazer se a câmara desligar rapidamente ou mostrar 'BATERIA VAZIA'?

O indicador de bateria pisca a vermelho quando a energia está fraca. Substitua as pilhas por pilhas novas ou recarregue as baterias NiMH. Em caso de uso de pilhas alcalinas, o nível pode variar conforme o fabricante. Transporte sempre pilhas de reserva.

MANUAL DE UTILIZADOR Camedia D545 Zoom OLYMPUS

Manual Básico (este manual)

Advanced Manual COMPUTS

• Agradecemos ter adquirido uma câmara digital Olympus. Antes de começar a usar a nova câmara, leia atentamente estas instruções para usufruir de um excelente desempenho da câmara, permitindo uma longa duração.
• Este manual explica o essencial da fotografia e reprodução. Para obter informações sobre as funções, ler atentamente o manual avançado. Manter o manual em local seguro para uma futura consulta.
• Recomendamos que faça alguns disparos de teste antes de fotografar imagens importantes.
• As imagens sobre o ecrã ou a câmara visualizados no presente manual, foram criadas durante as fases de desenvolvimento, podendo ser diferentes do produto real.

Para Clientes na América do Norte e do Sul

Para Clientes nos EUA

Declaração de Conformidade

Modelo Número : X-550/D-545 ZOOM/C-480 ZOOM

Nome Comercial : OLYMPUS

Parceiro Responsável: OLYMPUS IMAGING AMERICA INC.

Testada Em Conformidade Com O Standard FCC PARA USO DOMÉSTICO OU NO ESCRITÓRIO

Este aparelho está em conformidade com a Capítulo 15 das Regras FCC. O seu funcionamento está sujeito a duas condições:

(1) Este aparelho não pode causar perigo de interferência.
(2) Este aparelho pode receber qualquer tipo de interferência, inclusive interferências que possam originar o seu mau funcionamento.

Este aparelho digital da Classe B está em conformidade com a Regulamentação Canadiana para Equipamentos Causadores de Interferências.

Para Clientes na Europa

A marca “CE” indica que este produto está em conformidade com os requisitos de segurança, saúde, protecção ambiental e do consumidor na Europa. As câmaras com marca “CE” são destinadas à comercialização na Europa.

Marcas Comerciais

• A IBM é uma marca comercial registada da International Business Machines Corporation.
• Microsoft e Windows são marcas comerciais registadas da Microsoft Corporation.
  • Macintosh é uma marca comercial registada da Apple Computers Inc.
• xD-Picture Card™ é uma marca registada.
• Todas as outras companhias e nomes de produtos são marcas comerciais registadas e/ou marcas comerciais dos respectivos fabricantes.
• Os standards referidos neste manual para os sistemas de ficheiro da câmara são os standards DCF (“Design Rule for Camera File System”) estipulados pela JEITA (“Japan Electronics and Information Technology Industries Association”).

Índice do manual

Precauções de Segurança.... 76
REMOVER O CONTEÚDO DA EMBALAGEM .....83
COLOCAR AS PILHAS 85
LIGAR A CÂMARA 88
FOTOGRAFAR 90
REVER UMA IMAGEM 92
DESLIGAR A CÂMARA....93
Divirta-se mais com a câmara.... 94
O que pode fazer com a câmara.... 94
Instalar o Software OLYMPUS Master 95
Especificações 96

Po

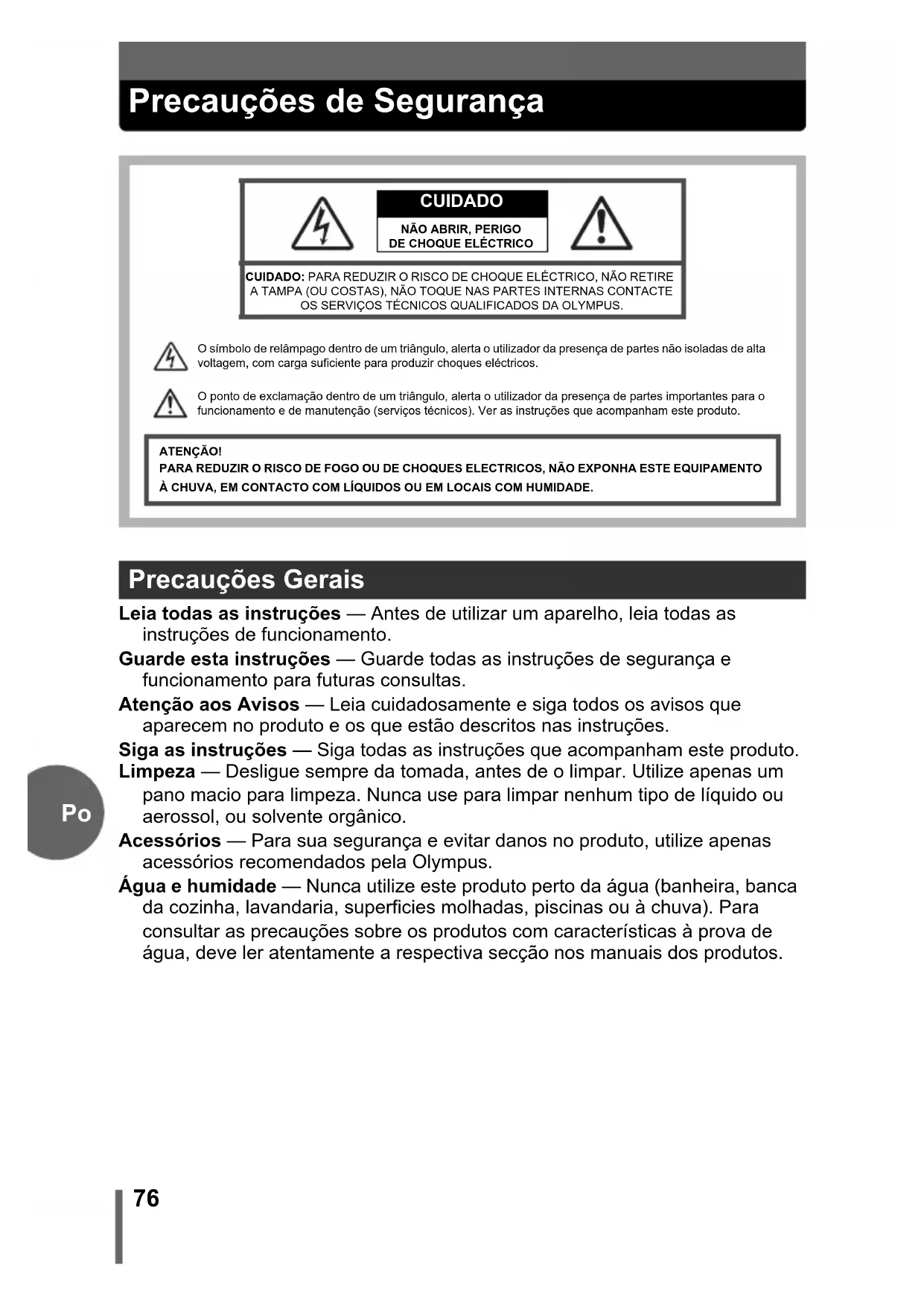

Precauções de Segurança

CUIDADO

NÃO ABRIR, PERIGO DE CHOQUE ELÉCTRICO

CUIDADO: PARA REDUZIR O RISCO DE CHOQUE ELÉCTRICO, NÃO RETIRE A TAMPA (OU COSTAS), NÃO TOQUE NAS PARTES INTERNAS CONTACTE OS SERVIÇOS TÉCNICOS QUALIFICADOS DA OLYMPUS.

O símbolo de relâmpago dentro de um triângulo, alerta o utilizador da presença de partes não isoladas de alta voltagem, com carga suficiente para produzir choques eléctricos.

O ponto de exclamação dentro de um triângulo, alerta o utilizador da presença de partes importantes para o funcionamento e de manutenção (serviços técnicos). Ver as instruções que acompanham este produto.

ATENÇÃO!

PARA REDUZIR O RISCO DE FOGO OU DE CHOQUES ELECTRICOS, NÃO EXPONHA ESTE EQUIPAMENTO À CHUVA, EM CONTACTO COM LÍQUIDOS OU EM LOCAIS COM HUMIDADE.

Precauções Gerais

Leia todas as instruções — Antes de utilizar um aparelho, leia todas as instruções de funcionamento.

Guarde esta instruções — Guarde todas as instruções de segurança e funcionamento para futuras consultas.

Atenção aos Avisos — Leia cuidadosamente e siga todos os avisos que aparecem no produto e os que estão descritos nas instruções.

Siga as instruções — Siga todas as instruções que acompanham este produto.

Limpeza — Desligue sempre da tomada, antes de o limpar. Utilize apenas um pano macio para limpeza. Nunca use para limpar nenhum tipo de líquido ou aerossol, ou solvente orgânico.

Acessórios — Para sua segurança e evitar danos no produto, utilize apenas acessórios recomendados pela Olympus.

Água e humidade — Nunca utilize este produto perto da água (banheira, banca da cozinha, lavandaria, superficies molhadas, piscinas ou à chuva). Para consultar as precauções sobre os produtos com características à prova de água, deve ler atentamente a respectiva secção nos manuais dos produtos.

Localização — Para evitar danos no produto e evitar danos próprios, nunca coloque este produto em superfícies instáveis. Monte-o apenas em aparelhos estáveis, como por exemplo, um tripé. Siga as instruções descritas e utilize apenas aparelho recomendados pelo fabricante.

Fonte de alimentação — Ligue este aparelho à fonte de alimentação designa para ele. Se não tiver a certeza sobre o tipo de corrente eléctrica utilizada na sua casa, consulte a sua Companhia de Electricidade. Para utilizar este produto com pilhas, consulte o manual de instruções.

Polarização — Se este produto poder ser usado com o adaptador de CA opcional, o adaptador está equipado com uma ficha para corrente alternada (uma ficha com um perno mais largo do que o outro). Esta característica de segurança permite que a ficha seja introduzida de uma só forma na tomada de parede. Se não conseguir introduzir a ficha na tomada, retire-a, mude de posição e coloque-a novamente. Se a ficha continuar a não entrar, contacte um electricista para resolver o problema.

Protecção do cabo de alimentação — O cabo de alimentação não deve estar colocado em locais por onde passem pessoas. Nunca coloque objecto pesados sobre o cabo, nem o enrole à volta das pernas da mesa ou cadeira. Mantenha a área circundante das extremidades do cabo, livre de ondas magnéticas.

Relâmpagos — Se houver uma tempestade durante a utilização do adaptador de CA opcional, desligue-o imediatamente da tomada de parede para evitar estragos inesperados. Quando não estiver a utilizar a câmara desligue-a sempre do adaptador de CA.

Sobrecarga — Nunca ligue tomadas, extensões e outras ligações, a uma só tomada de parede.

Objectos estranhos e Salpicos — Para evitar danos causados por fogo ou curto-circuito, devido ao contacto com pontos de alta voltagem, nunca introduza objectos metálicos neste produto. Nunca use este produto em locais onde haja perigo de salpicos.

Calor — Nunca use ou guarde este produto perto de uma fonte de calor, tais como, radiador, aquecedor, ou qualquer tipo de equipamento ou ferramentas que produza calor, incluindo amplificadores de som.

Assistência — Entregue a assistência a pessoal especializado. Tenha cuidado ao remover tampas ou a desmontar o produto, porque existem pontos de alta voltagem no seu interior.

Danos que requerem serviços especiais — Se notar algumas das situações a seguir descritas quando está a usar o adaptador de CA, desligue-o e contacte os serviços especializados:

a) Derramamento de líquidos ou queda de qualquer outro objecto sobre o produto.
b) O produto foi exposto à água.
c) O produto não funciona normalmente apesar de ter seguido as instruções do manual. Ajuste apenas os controlos descritos em instruções de funcionamento. Se as indicações não forem as correctas, a avaria originada pode requerer uma reparação maior pelos serviços técnicos qualificados.
d) O produto caiu ou tem algum dano.
e) O produto mostra alguma alteração no seu funcionamento.

Substituição de Partes — Quando há a necessidade de substituir qualquer parte certifique-se que o serviço de reparação utiliza peças originais, como recomendado pela fabrica. A substituição por peças não autorizadas pode resultar em fogo, curto-circuito ou originar outro tipo de danos.

Verificação de Segurança — Após um serviço de assistência técnica ou reparação, peça para ser realizado um teste para confirmar o bom funcionamento do produto.

PERIGO	Se o produto for utilizado sem observar a informação subjacente a este símbolo, poderão resultar lesões graves ou morte.
ADVERTÊNCIA	Se o produto for utilizado sem observar a informação subjacente a este símbolo, poderão resultar lesões ou morte.
PRECAUÇÃO	Se o produto for utilizado sem observar a informação subjacente a este símbolo, poderão resultar lesões pessoais, danos no equipamento ou a perda de dados importantes.

Manuseamento da Câmara

ADVERTÊNCIA

- Não utilize a câmara perto de gases inflamáveis ou explosivos.

- Para evitar causar incêndio ou explosão, nunca utilize a câmara perto de gases inflamáveis ou explosivos.

- Não utilize o flash a curta distância das pessoas (especialmente crianças, adolescentes, etc.).

- Tenha cuidado quando fizer fotografias com flash a curta distância. Quando disparar o flash, deverá manter uma distância de 1 m dos olhos do sujeitos, especialmente quando tire fotografias de crianças e menores. O disparo muito perto dos olhos pode causar perda de visão momentânea.

- Mantenha as crianças e adolescentes fora do alcance da câmara.

• Utilize e guarde sempre a câmara fora do alcance das crianças e menores, para prevenir as seguintes situações de perigo que poderiam causar sérias lesões:
• Ficar preso na correia da câmara, ocasionando asfixia.
• Ingerir acidentalmente uma pilha ou uma pequena peça.
• Disparar o flash acidentalmente sobre os seus próprios olhos ou sobre os olhos de outra criança.
• Lesionar-se acidentalmente com as peças móveis da câmara.

- Não olhe para o sol ou para luzes fortes através da câmara.

- Para evitar danos nos olhos, nunca aponte a câmara directamente para luzes fortes ou para o sol.

- Não toque nas pilhas (incluídas em algumas áreas) nem no carregador antes de terminar o carregamento e as pilhas tiverem arrefecido.

- As pilhas e o carregador aquecem durante o carregamento. Em utilizações prolongadas, o adaptador de corrente alterna também fica quente. Nestas situações, podem ocorrer pequenas queimaduras.

- Não utilize nem guarde a câmara em locais com pó ou humidade.

- A utilização da câmara em locais com pó ou humidade pode originar incêndio ou choques eléctricos.

●Durante o disparo, não obstrua o flash com a mão.

- Não tape o flash com a mão quando está a fotografar com flash, nem toque no flash depois do disparo, pois pode fazer pequenas queimaduras. Evite usar o flash por longas séries de disparos.

- Não tente desmanchar ou modificar a câmara.

- Nunca tente desmanchar a câmara. Os circuitos internos tem pontos de alta voltagem que podem causar graves queimaduras ou choques eléctricos.

- Não deixe entrar em contacto com a câmara água ou objectos estranhos.

- Se a câmara cair acidentalmente na água ou derramar líquidos na câmara, desligue-a e retire as pilhas imediatamente e enxugue-a bem. De seguida, contacte os serviços técnicos Olympus mais próximos.

PRECAUÇÃO

- Interrompa imediatamente a utilização da câmara se notar algum cheiro, ruído ou fumo estranho a sair.

- Se sentir algum cheiro, ruído ou fumo estranho ao redor da câmara durante a operação, desactive-a imediatamente – e desligue o adaptador de CA opcional (se estiver ligado). Deixe a câmara inerte durante alguns minutos até que arrefeça. Deixe-a ao ar livre, longe de produtos inflamáveis e retire as pilhas cuidadosamente. Nunca retire as pilhas com as mãos descobertas, uma vez que poderá causar um incêndio e queimar as mãos. Contacte os serviços técnicos autorizados Olympus mais próximos.

- Não utilize a câmara com as mãos molhadas.

- Para evitar choques eléctricos perigosos, nunca segure nem opere a câmara com as mãos molhadas.

- Não deixar a câmara em locais onde possa estar sujeita a elevadas temperaturas.

- Caso contrário, as peças da câmara podem deteriorar-se e, em algumas circunstâncias, provocar incêndio na câmara. Não usar o carregador ou o adaptador de CA se estiver coberto (como com um cobertor). Caso contrário, pode provocar sobreaquecimento ou fogo.

●Manusear a câmara com cuidado de modo a evitar uma queimadura provocada por baixas temperaturas.

- Quando a câmara contém peças metálicas, pode ocorrer o sobre-aquecimento das mesmas, resultando em queimaduras de baixa temperatura. Ter em atenção o seguinte:

• Quando usada durante um longo período, a câmara ficará quente. Se continuar a segurar a câmara nesta condição, pode ocorrer uma queimadura de baixa temperatura.
• Em locais sujeitos a temperaturas extremamente frias, a temperatura do corpo da câmara pode ser inferior à temperatura ambiente. Se possível, usar luvas ao manusear a câmara a baixas temperaturas.

●Tenha cuidado com a correia.

- Quando transportar a câmara tenha cuidado com a correia, já que, é fácil enlaçar em objectos soltos e causar sérios danos.

● Utilize apenas o adaptador de CA fornecido ou especificado pela Olympus.

- Nunca utilize outro adaptador de CA que não seja o fornecido ou especificado pela Olympus. O uso de um adaptador de CA diferente pode danificar a câmara ou a fonte de alimentação ou originar um acidentes ou incêndio. Assegure-se que o adaptador utilizado é o indicado para a sua região ou pais. Para mais informações, contacte os serviços técnicos da Olympus mais próximos ou o local de aquisição do equipamento. A Olympus não assume qualquer responsabilidade nem dá garantia a danos causados por adaptador de CA que não sejam os recomendados pela Olympus.

- Não danifique o cabo de alimentação do adaptador de corrente.

- Nunca tire ou modifique o cabo de alimentação do adaptador de CA ou acessórios. Assegure-se que a ficha está seguramente presa durante a inserção e remoção da tomada da corrente. Interrompa imediatamente o uso da câmara e contacte os serviços técnicos Olympus mais próximos ou o local de aquisição, nos seguintes casos:

• Se o cabo de alimentação aquecer demasiado ou libertar fumo ou cheiros estranhos.
• Se o cabo de alimentação está cortado ou danificado ou se ocorrer uma falha no contacto na ficha.

Precauções a respeito da manipulação das pilhas

Siga estas importantes indicações para evitar que ocorram fugas de líquido, sobre-aquecimento, incêndio ou explosão das pilhas ou para evitar choques eléctricos ou queimaduras.

PERIGO

• Quando utiliza pilhas NiMH (incluídas em algumas áreas), use apenas pilhas de NiMH e carregador da marca Olympus.
• Nunca aqueça ou queime as pilhas.
• Tome precauções ao transportar ou guardar as pilhas a fim de evitar que entrem em contacto com objectos metálicos, tais como agrafos, ganchos, jóias, etc.
• Nunca guarde as pilhas em lugares onde fiquem expostas a luz solar directa ou sujeitas a altas temperaturas ou no interior de um veículo com aquecimento, perto de uma fonte de calor, etc.
• Para evitar que ocorram fugas de líquido das pilhas ou danos dos seus terminais, siga cuidadosamente todas as instruções respectivas ao uso das pilhas. Nunca tente desmanchar a pilha nem modifica-la de nenhuma maneira, por soldadura, etc.
• Nunca tente conectar uma pilha directamente a uma tomada eléctrica, nem à tomada de isqueiro do carro.
• Se o líquido da pilha penetrar nos seus olhos, lave-os de imediato com água corrente fresca e limpa, e procure assistência médica imediatamente.
• Guarde as pilhas sempre fora do alcance das crianças menores. Se um menor ingerir uma pilha acidentalmente, procure assistência médica imediatamente.

ADVERTÊNCIA

• Mantenha as pilhas sempre secas. Nunca permita que entrem em com água doce ou salgada.
• Para evitar que ocorram fugas de líquido, sobre-aquecimento ou que provoquem incêndio ou explosão, utilize exclusivamente as pilhas recomendadas para este produto.
• Nunca misture as pilhas (novas com usadas, carregadas com descarregadas, de diferentes marcas ou capacidade, etc.).
• Nunca tente recarregar pilhas alcalinas, de lítio ou as pilhas de lítio CR-V3.
• Introduza cuidadosamente as pilhas, tal como se descreve no manual de instruções. Nunca coloque as pilhas com os terminais +/- invertidos. Nunca force a entrada das pilhas no respectivo compartimento.
• Não utilize pilhas sem a protecção isoladora ou com a protecção danificada, porque pode derramar líquido, originar incêndio ou lesões. Mesmo que tenha adquirido as pilhas nesse estado, não as utilize.

- As seguintes pilhas tipo AA (R6) não podem ser utilizadas.

Pilhas parcialmente cobertas ou sem a cobertura da protecção isoladora.

Pilhas com os terminais ⊖ em relevo, mas sem a protecção isoladora.

Pilhas com os terminais rasos, mas não completamente cobertos pela protecção isoladora. (Tais pilhas não podem ser utilizadas mesmo que os terminais ⊖ estejam parcialmente cobertos.)

• Se as pilhas de NiMH (incluídas em algumas áreas) não recarregarem dentro do tempo especificado, interrompa a recarga e não as utilize.
• Não usar uma pilha se estiver rachada ou partida.
• Se ocorrerem fugas de líquido, descoloração ou deformação das pilhas, ou qualquer outra anormalidade durante a operação, interrompa o uso da câmara e consulte o seu distribuidor ou um serviço técnico autorizado Olympus. Se continuar a usar a câmara, pode originar incêndio ou choque eléctrico.
• Se o líquido da pilha entrar em contacto com a roupa ou a pele, retire a roupa e lave de imediato a parte afectada com água corrente fresca e limpa. Se o líquido queimar a pele, solicite imediatamente cuidados médicos.
• Nunca tente modificar o compartimento das pilhas da câmara, nem insira nada (excepto as pilhas recomendadas) no compartimento das pilhas.
• Nunca exponha as pilhas a fortes impactos nem a vibrações contínuas.

PRECAUÇÃO

• Antes de colocar as pilhas, inspeccione-as com atenção para verificar se não têm fugas de líquido, descoloração, deformação ou outra qualquer anormalidade.
• As pilhas podem aquecer durante o uso prolongado. Para evitar queimaduras menores, não as retire imediatamente depois de utilizar a câmara.

REMOVER O CONTEÚDO DA EMBALAGEM

Se algum dos itens estiver danificado ou em falta, deve contactar o local de aquisição.

Câmara Digital Correia

Manual avançado (CD-ROM)

OLYMPUS LIMITED WARES 77

Certificado de garantia Cartão de registo

OLYMPUS®

O conteúdo pode variar mediante o local onde adquiriu esta câmara.

Colocar a correia

1 Colocar a correia conforme indicado.

● Puxar bem a correia de modo a que não fique solta.

Nota

• Ao transportar a câmara deve ter atenção à correia, pois pode facilmente ficar presa em objectos soltos, provocando ferimentos ou danos materiais.
• Colocar a correia correctamente conforme indicado anteriormente. A Olympus não se responsabiliza por danos causados pela correia solta, consequência da sua colocação incorrecta.

COLOCAR AS PILHAS

1 Certificar-se que a câmara está desligada.

● A objectiva fecha-se.

• O ecrã está desligado.

O Abrir a tampa do compartimento para pilhas.

② Levantar

ar

Tampa do compartimento para pilhas
① Deslizar

2 Introduzir as pilhas.

• A direcção de inserção das pilhas está indicada no compartimento para pilhas e na parte inferior da câmara.

A Fechar a tampa do compartimento para pilhas.

① Fechar

- Pressionar no centro da tampa ao deslizar.

A pilha

Para além das pilhas fornecidas com a câmara, podem-se usar os seguintes tipos de pilhas. Seleccionar a fonte de alimentação adequada à situação.

●Pilhas alcalinas formato AA (R6)

Quando precisar urgentemente de pilhas, pode usar pilhas alcalinas formato AA (R6), que podem ser obtidas em qualquer local. Contudo, o número de imagens fotografadas varia consideravelmente mediante o fabricante de pilhas, as condições fotográficas, etc. Esta câmara usa duas pilhas alcalinas de formato AA (R6).

●Pilhas NiMH (pilhas recarregáveis)

As pilhas NiMH da Olympus são recarregáveis e económicas. Contudo, carregando continuamente as pilhas antes de estarem totalmente gastas, diminuirá gradualmente a duração das pilhas por carga.

As pilhas não vêm carregadas de origem. Antes de usar as pilhas, deve carregá-las com o carregador de pilhas especificado pela Olympus. Para obter informações, consultar o manual de instruções do carregador.

Esta câmara usa duas pilhas NiMH.

● Conjunto de pilhas de lítio (CR-V3)

O conjunto de pilhas de lítio CR-V3 da Olympus possui uma longa duração permitindo usar a câmara mais tempo do que as pilhas alcalinas. Contudo, estas não podem ser recarregadas.

Não remover a etiqueta no conjunto de pilhas.

Esta câmara usa um conjunto de pilhas de lítio.

Não é possível usar pilhas de Manganésio (zinco-carbono).

Nota

• O consumo de energia da câmara varia mediante as funções usadas.
• A energia é gasta continuamente perante as condições descritas em seguida, fazendo com que as pilhas se gastem rapidamente.

● ● O ecrã é ligado.
- O ecrã encontra-se ligado no modo de reprodução durante um longo período.
- O zoom é usado repetidamente.
- O disparador é premido até meio repetidamente no modo fotografia, activando a focagem automática.
- A câmara é ligada a um computador ou impressora.

- A duração das pilhas pode variar mediante o tipo de pilhas, o fabricante, as condições fotográficas, etc.

- A utilização de pilhas gastas ou pilhas alcalinas pode fazer com que a câmara se desligue sem exibir o aviso de pilha fraca.

LIGAR A CÂMARA

1 Colocar o selector de modo em AUTO e premir o botão POWER.

Selector de modoBotão POWER

Indicação de verificação da pilha

Modo fotografia

AUTO [ ] HQ 2288×1712 55

● ● A objectiva abre-se e o ecrã liga-se.

Po

Nota

• Para poupar energia da pilha, a câmara entra no modo de descanso e interrompe o funcionamento, 3 minutos depois de estar inactiva. A câmara activa-se novamente logo que premir o disparador ou Ⓞ.
• 4 horas depois da câmara entrar no modo descanso, a câmara desliga-se automaticamente. Ligar a câmara para começar a usá-la.

Quando ligar a câmara pela primeira vez

Definir a data e hora

Quando usar a câmara pela primeira vez, surge [A/M/D] a pedir para definir a data e a hora. Consultar “Definir a data e hora” no Capítulo 6 do Manual Avançado. A câmara pode trabalhar sem que seja necessário fazer esta função.

A/M/D

Idiomas disponíveis na câmara

Os idiomas disponíveis podem variar mediante o local onde adquiriu a câmara. As instruções fornecidas neste manual e no Manual Avançado aplicam-se aos ecrãs em Português. Consultar “Alterar o idioma do visor” no Capítulo 6 do Manual Avançado.

ENGLISH FRANCAIS ESPAÑOL PORTUGUES SELEC WAE OK

Indicação de verificação da pilha

O indicador de carga da pilha altera-se mediante a energia disponível.
é visualizado.]
    D["Pronto a fotografar."] --> E["Existe pouca carga<br>disponível. Ter pilhas novas<br>ou recarregadas prontas a<br>usar."] --> F["As pilhas estão vazias.<br>Substituir por pilhas novas ou<br>recarregadas."]

FOTOGRAFAR

1 Compor a sua imagem.

Disparador OLYMPUS OK Luz de acesso de cartão

Marca AF

AUTO [ ] HQ 2288×1712 55 [IN]

● Enquadrar o tema fotográfico na marca AF, usando o ecrã.

[IN]: Indica que as imagens estão gravadas na memória interna da câmara.

- Premir o disparador até meio e manter.

Luz verde Marca ↓ AUTO [ ] MINI HQ 2288×1712 55

- A luz verde acende-se quando a focagem e a exposição estiverem bloqueadas. (bloqueio de focagem)

- A marca acende-se quando o flash está quase a disparar.

3 Fotografar.

AUTO [ ] HQ 2288×1712 LINI 5

• Premir o disparador totalmente.
• A câmara fotografia. A luz de acesso do cartão fica intermitente quando a imagem está a ser gravada.

Capacidade da memória

Nota

• Premir suavemente o disparador. Se for premido com força, a câmara pode oscilar fazendo com que a imagem fique tremida.
• As imagens são gravadas na câmara independentemente da câmara estar desligada ou das pilhas serem substituídas ou removidas.
• Nunca abrir a tampa do cartão, remover as pilhas ou desligar o adaptador de CA enquanto a luz de acesso do cartão estiver a piscar. Caso contrário, pode destruir as imagens gravadas e evitar que as imagens que fotografou recentemente sejam armazenadas.
• Ao fotografar a contraluz, a área sombreada da imagem pode surgir colorida.

Capacidade da memória

Sempre que premir o disparador, a capacidade da memória acende-se indicando que a imagem que fotografou está a ser gravada. A capacidade da memória altera-se mediante a quantidade de imagens que a câmara está a processar. O indicador não é visualizado durante a gravação de vídeos.

Antes de fotografar (Desligado)

Depois de fotografar (Aceso)

Depois de fotografar diversas imagens (Aceso)

Máximo alcançado (Todos acesos) Aguardar até o indicador se desligar, antes de fotografar novas imagens.

REVER UMA IMAGEM

1 Premir 📋.

Botão Fotografia (☐)
Botão Reprodução

[IN] 100.0005 HQ '05.04.30 15:30 5

• O modo reprodução é activado e a última imagem fotografada visualizada.
• Premir 📷 quando estiver preparado para fazer outra fotografia.

2 Usar o selector em cruz para visualizar a imagem que pretende.

10 imagens para trás OK MENU 10 imagens para a frente

INI 100-0006 HQ '05.04.30 21:30 6

Imagem seguintelmagem anterior

DESLIGAR A CÂMARA

1 Premir o botão POWER.

• O ecrã desliga-se.
  ● ● A objectiva fecha-se.

Agora que já sabe como fotografar e reproduzir, consultar o Manual Avançado para obter mais informações sobre as funções da câmara e aplicações. Para usufruir ao máximo das suas imagens digitais, certificar-se de que instala o software OLYMPUS Master a partir do CD-ROM fornecido para melhor editar, armazenar e partilhar as suas imagens.

Po

Divirta-se mais com a câmara

O que pode fazer com a câmara

Usar a memória interna ou o cartão...

As imagens fotografadas nesta câmara são armazenadas na memória interna ou num xD-Picture Card. Um xD-Picture Card permite-lhe armazenar mais imagens do que a memória. Ao armazenar os dados de reserva impressa com as imagens no cartão, pode imprimir imagens num laboratório fotográfico ou numa impressora compatível com PictBridge.

Usar uma impressora...

Com uma impressora compatível com PictBridge, pode imprimir imagens directamente da sua câmara.

Usar os botões directos...

Os botões directos permitem-lhe efectuar funções como alternar entre o modo fotografia e o modo reprodução, eliminar as imagens ou definir o modo de flash, facilitando o manuseamento da câmara.

O selector de modo destina-se a definir o modo fotografia. O modo SCENE possui definições para 10 situações adicionais.

Usar o selector em cruz e o botão OK MENU...

O selector em cruz e o botão OK MENU destinam-se a seleccionar e definir as opções de menu bem como visualizar imagens, moldura por moldura.

Instalar o Software OLYMPUS Master

O CD-ROM formecido contém o software OLYMPUS Master para instalar e gerir os ficheiros de imagem.

Deve instalá-lo no seu computador de modo a divertir-se com as imagens que fotografou. Para obter mais informações, consulte a ajuda depois de instalar o software OLYMPUS Master.

Transferir as imagens da câmara ou de outro suporte

Fazer imagens de panorama

Pode fazer imagens de panorama usando imagens fotografadas no modo panorama.

Visualizar imagens e vídeos

Pode divertir-se com uma exibição de slides e reproduzir vídeos.

Pode organizar as suas imagens usando a visualização do calendário. Procurar a imagem que pretende por data ou por uma palavra específica.

Imprimir imagens

Pode imprimir imagens e fazer índices, calendários e postais.

Editar imagens

Pode rodar imagens, redimensioná-las e alterar o seu tamanho.

Registo do utilizador

Depois de instalar o software OLYMPUS Master, recomendamos o preenchimento do registo do utilizador da sua câmara. Ao efectuar o registo, receberá informação e actualizações de firmware da Olympus.

Especificações

Câmara

Tipo de produto : Câmara Digital (para fotografar e visualizar)

Sistema de gravação

Fotografia parada : Gravação Digital, JPEG (de acordo com o Norma de concepção para sistemas de ficheiros de câmara (DCF))

Normas aplicáveis : Exif 2.2, Digital Print Order Format (DPOF), PRINT Image Matching III, PictBridge

Vídeo : Suporte QuickTime Motion JPEG

Memória : Memória interna (14 MB)

xD-Picture Card (16 - 512 MB)

Tamanho da imagem : 2.288 × 1.712 pixels (SHQ)

2.288 × 1.712 pixels (HQ)

1.600 × 1.200 pixels (SQ1)

640 × 480 pixels (SQ2)

N.º de imagens graváveis

(ao usar a memória : Aprox. 4 imagens (SHQ)

interna) Aprox.14 imagens (HQ)

Aprox. 27 imagens (SQ1)

Aprox. 144 imagens (SQ2)

Dispositivo de : CCD de 1/2,5" de captação de imagem em estado sólido,

captação de imagens 4.060.000 pixels (brutos)

Objectiva : A objectiva Olympus 6,3 a 18,9 mm, f2,8 a 4,9

(equivalente a uma objectiva de 38 a 114 mm numa câmara de 35 mm)

Sistema fotométrico : Medição de ESP digital

Velocidade obturador : 4 a 1/2.000 seg.

Focagem automática : Método de detecção de contraste

Sistema de calendário : 2005 até 2099

automático

Ambiente de funcionamento

Temperatura : 0°C a 40°C (funcionamento)/

-20°C a 60°C (armazenamento)

Humidade : 30% a 90% (funcionamento)/

10% a 90% (armazenamento)

Alimentação : Duas pilhas alcalinas AA (R6) ou duas pilhas de NiMH/

Conjunto de pilhas de lítio (CR-V3)/

Dimensões : 106 mm (W) × 56 mm (H) × 36 mm (D) excepto saliências

Peso : 140 g sem pilhas/cartão

O design e as especificações estão sujeitas a alterações sem aviso prévio.

MEMO

MEMO

MEMO

OLYMPUS®

http://www.olympus.com/

OLYMPUS IMAGING CORP.
