MANUAL DE UTILIZADOR WAHR15 Perel

Obrigada por ter adquirido o WAHR15! Leia atentamente as instruções do manual antes de o usar. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Man:enha o aparelho fora do alcance de pessoas não capacitadas e crianças.

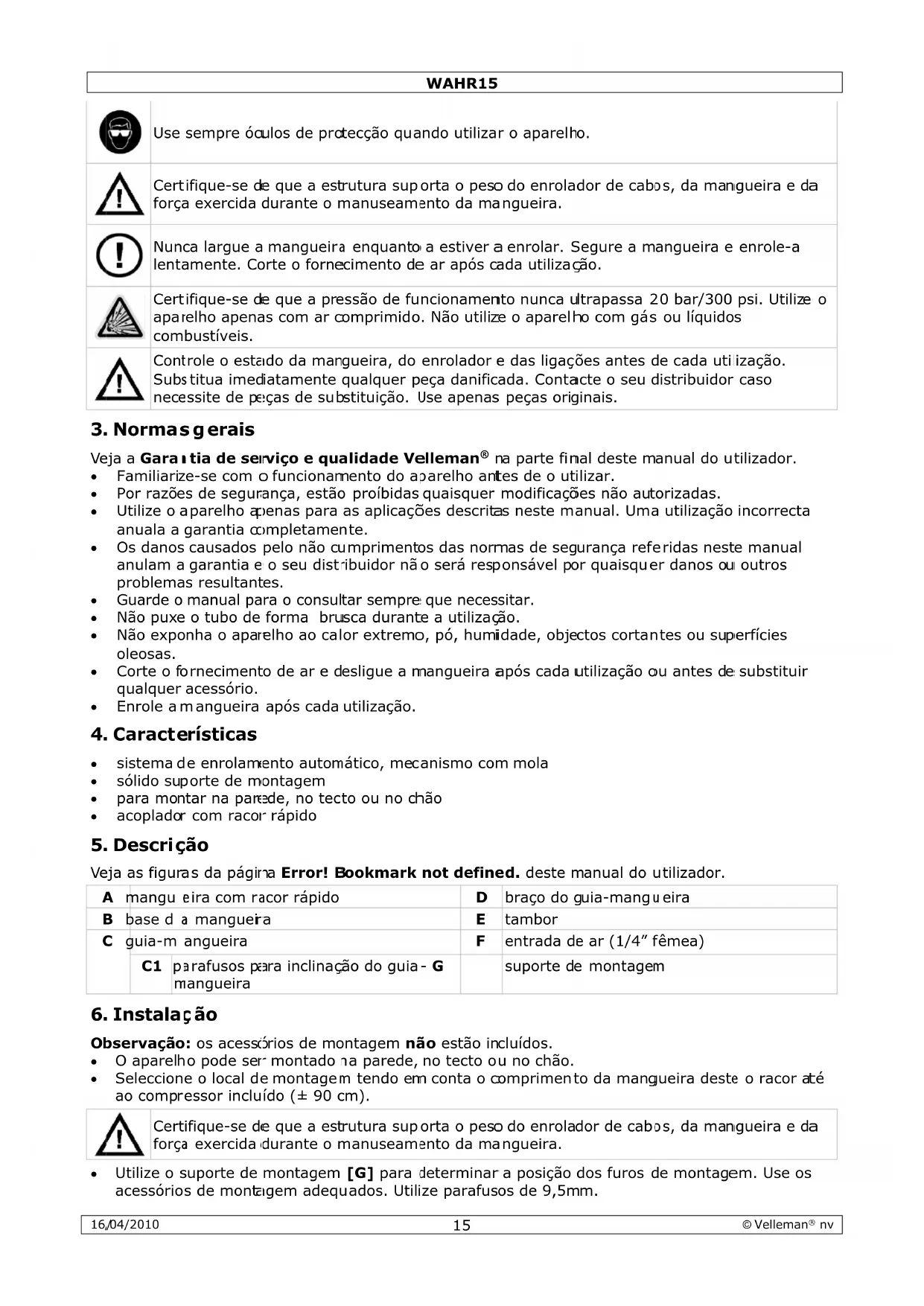

WAHR15

	Use sempre óculos de protecção quando utilizar o aparelho.
	Certifique-se de que a estrutura suporta o peso do enrolador de cabos, da mangueira e da força exercida durante o manuseamento da mangueira.
	Nunca largue a mangueira enquanto a estiver a enrolar. Segure a mangueira e enrole-a lentamente. Corte o fornecimento de ar após cada utilização.
	Certifique-se de que a pressão de funcionamento nunca ultrapassa 20 bar/300 psi. Utilize o aparelho apenas com ar comprimido. Não utilize o aparelho com gás ou líquidos combustíveis.
	Controle o estado da mangueira, do enrolador e das ligações antes de cada utização.Substitua imediatamente qualquer peça danificada. Contacte o seu distribuidor caso necessite de peças de substituição. Use apenas peças originais.

3. Normas gerais

Veja a Gara tia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proíbidas quaisquer modificações não autorizadas.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorrecta anuala a garantia completamente.
• Os danos causados pelo não cumprimentos das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas resultantes.
• Guarde o manual para o consultar sempre que necessitar.
• Não puxe o tubo de forma brusca durante a utilização.
• Não exponha o aparelho ao calor extremo, pó, humidade, objectos cortantes ou superfícies oleosas.
• Corte o fornecimento de ar e desligue a mangueira após cada utilização ou antes de substituir qualquer acessório.
• Enrole a mangueira após cada utilização.

4. Características

• sistema de enrolamento automático, mecanismo com mola
• sólido suporte de montagem
• para montar na parede, no tecto ou no chão
• acoplador com racor rápido

5. Descrição

Veja as figuras da página Error! Bookmark not defined. deste manual do utilizador.

A mangu eira com racor rápido			D	braço do guia-mangu eira
B base d a mangueira			E	tambor
C guia-m angueira			F	entrada de ar (1/4" fêmea)
	C1	parafusos pêra inclinação do guia- G mangueira		suporte de montagem

6. Instalação

Observação: os acessórios de montagem não estão incluídos.

• O aparelho pode ser montado na parede, no tecto ou no chão.
• Seleccione o local de montagem tendo em conta o comprimento da mangueira deste o racor até ao compressor incluído (± 90 cm).

Certifique-se de que a estrutura suporta o peso do enrolador de cabos, da mangueira e da força exercida durante o manuseamento da mangueira.

- Utilize o suporte de montagem [G] para determinar a posição dos furos de montagem. Use os acessórios de montagem adequados. Utilize parafusos de 9,5mm.

WAHR15

• Posicione o braço do guia-mangueira [D] de acordo com o tipo de montagem (veja fig., p. 2). Para o fazer, retire os 3 parafusos hexagonais à volta da entrada de ar [F], faça gira r o braço 120° e volte a apetar os 3 parafusos.
• Posicione o guia-mangueira [C] de forma a que a mangueira se desenrole sem dobrar. Desaperte ligeramente o parafuso para inclinação do guia-mangueira [C1], posicione o guia-mangueira e volte a apertar o parafuso.
• Ligue a mangueirad e racord ao compressor incluído na entrada de ar [F] (entrada fêmea 1/4" FPT). Use fita adesiv a isoladora (não incl.) caso seja necessário.
• Ligue a outra extremidade da mangueira a um compressor (máx. 20 bar/300 psi).
• Ligue o compressor e certifique-se que o conjunto está estanque mergulhando as ligações em água com sabão.

7. Utiliza ção

Controle o estado da mangueira, do enrolador e das ligações antes de cada utilização. Substitua de imediato qualquer peça que esteja danificada. Contacte o seu distribuidor se necessitar de peças de substituição. Use apenas peças originais.

• Desligue D compressor.
• Ligue o acessório à mangueira [A] e ligue o compressor.
• Puxe lentamente a m angueira até que tenha o comprimento desejado e largue ligeiramente para que o sistema de bloqueio interno seja activado.
• Para enrolar a mangueira, puxe a mangueira até ouvir 3 clics. Depois, enrole lentamente a mangueira, acompanhando-a.

Nunca largue a mangueira durante o enrolamento. Seguir a mangueira e enrole-a lentamente. Corte o sistema de fornecimento de ar após cada utilização.

- Caso seja necessário, retire a base da mangueira [B] para determinar o comprimento da mesma. Puxe a mangueira e bloqueie-a. Desaperte ligeiramente os 2 parafusos da base e faça-a deslizar até que tenha o comprimento desejado. Volte a apertar os 2 parafusos.

8. Ajustar a tensão do mecanismo de mola

• Desactive o compressor e desligue-o do enrolador de cabos.
• Puxe a mangueira até um comprimento de aproximadamente 60 cm.
• Retire a base [B].
• Tire a mangueira do guia-mangueira [C] fazendo girar o tambor [E] para o lado direito.
• Depois, puxe ligeiramente a mangueira até que o tambor bloqueie. Para aumentar a tensão, desbloqueie o tambor puxando ligeiramente a mangueira e continue a puxar até que alcance a tensão desejada. Para diminuir a tensão, desbloqueie o tambor puxando ligeiramente a mangueira e enrole-a cuidadosamente até alcançar a tensão desejada. Em ambos os casos, bloqueie sempre o tambor depois do ajuste.
• Após ter ajustado a tensão, int roduza a mangueira no guia-mangueira [C] e fixe a base [B].

9. Especificações

diâmetro interior da mangueira	9,5 mm (3/8")
comprimento da mangueira	15 m
pressão máx.	20 bar/300 psi
dimensões	33 x 12,5 cm
peso	7,350 kg

Utilize este aparelho apenas com os acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesí es causadas pelo uso (inde vido) do aparelho. Para más informació sobre este producto e para consultar a versão mais recente deste manual do utilizador, visite nuestra página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detem os direitos de autor deste manual do utilizador.

Todos os direitos mundiais reservados. É estrictamente proíbido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

Garantia de serviço e de qualidade Velleman®

Velleman® tem uma experiência de mais de 35 anos no mundo da electrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos :

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- todos os bens de consumo ou acessórios, ou peças que necessitam uma substituição regular e normal como p.ex. pilhas, lâmpadas, peças em borracha, correias... (lista ilimitada) ;

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc. ;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia

será reduzido a 6 meses para uma utilização profissional); - todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será

obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica : aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor ; - uma reparação efectuada fora da garantia, será cobrado despesas de transporte ;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
